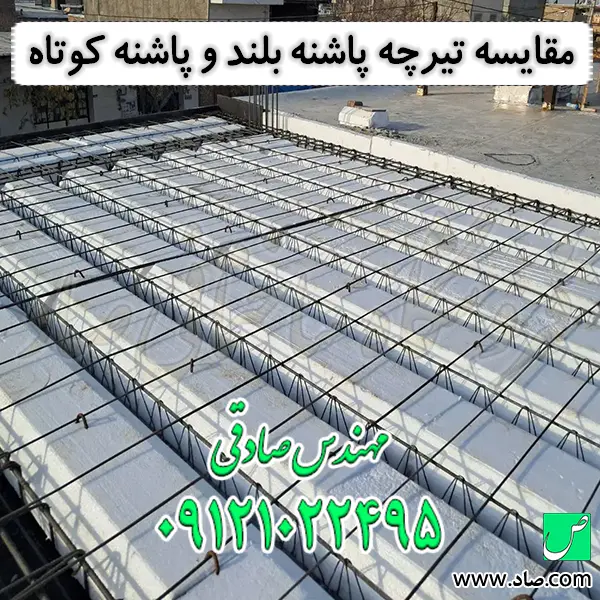

مقایسه تیرچه پاشنه بلند و پاشنه کوتاه

تفاوت تیرچه پاشنه بلند و تیرچه پاشنه کوتاه چیست؟

تیرچه پاشنه کوتاه (سنتی)، المانی سبک‌تر با بتن کارخانه‌ای کمتر است که برای تکمیل مقطع باربر خود به حجم زیادی از بتن درجا نیاز دارد؛ اما تیرچه پاشنه بلند، یک مقطع پیش‌ساخته‌ی حجیم‌تر است که بخش عمده‌ای از جان تیرچه در کارخانه بتن‌ریزی شده و با کاهش چشمگیر مصرف بتن در پای کار، سرعت بتن‌ریزی سقف را به شدت افزایش می‌دهد.

به عنوان یک مهندس عمران و طراح سازه، همیشه به همکارانم گوشزد می‌کنم که انتخاب نوع سیستم سقف و المان‌های آن، فقط انتخاب یک روش اجرا نیست. این انتخاب مستقیماً با لجستیک کارگاه، حجم خرید بتن آماده و کیفیت نهایی دیافراگم گره خورده است. برای درک بهتر این موضوع، سه اصل کاربردی و مهندسی زیر را که حاصل سال‌ها حضور در کارگاه‌های ساختمانی است، همیشه به یاد داشته باشید:

• بررسی: کیفیت عمل‌آوری (Curing) در تیرچه‌های پاشنه بلند به شدت حساس است. تجربه من در شرکت ساختمانی صاد نشان می‌دهد اگر بتن حجیمِ پاشنه در کارخانه به درستی ویبره و کیورینگ نشود، وجود ریزترک‌ها در این ناحیه کششی، مساوی است با افت شدید مقاومت خمشی تیرچه پیش از نصب.
• توجه: به لجستیک و دسترسی کارگاه دقت کنید. استفاده چشم‌بسته از تیرچه پاشنه بلند در پروژه‌هایی که امکان استقرار جرثقیل (تاورکرین یا موبایل کرین) ندارند، یک خودکشی مهندسی است و به دلیل وزن بالا، باعث فرسودگی شدید اکیپ اجرایی و خطر سقوط مصالح می‌شود.
• فریب: قیمت واحد هر متر طول تیرچه را ملاک قرار ندهید. تیرچه پاشنه بلند در زمان خرید گران‌تر از پاشنه کوتاه است؛ اما اگر هزینه خرید بتن آماده برای سقف، هزینه پمپ بتن و زمان تسریع شده بتن‌ریزی را محاسبه کنید، متوجه می‌شوید که در پروژه‌های بزرگ، این یک سرمایه‌گذاری کاملاً اقتصادی است.

ماهیت تیرچه پاشنه بلند و تیرچه پاشنه کوتاه

پیش از آن که وارد میدان نبرد و مقایسه تیرچه پاشنه بلند و پاشنه کوتاه شویم، باید هندسه مقطع این دو المان باربر را از منظر مهندسی سازه بشناسیم. ما در شرکت ساختمانی صاد بارها شاهد بوده‌ایم که عدم شناخت تفاوت رفتاری این دو مقطع، به برآوردهای غلط مالی و اجرایی منجر شده است.

تیرچه پاشنه کوتاه (تیرچه خرپایی سنتی)

تیرچه پاشنه کوتاه، همان تیرچه خرپایی آشنا و متداول در بازار ایران است. در این تیرچه، ضخامت پاشنه بتنی معمولاً بین ۴ تا ۵ سانتی‌متر است. این پاشنه نازک صرفاً وظیفه کاور کردن میلگردهای کششی تحتانی و ایجاد یک نشیمن‌گاه برای لبه‌ی بلوک‌ها (یونولیت یا سفال) را بر عهده دارد. در این سیستم، بخش اعظم آرماتورهای زیگزاگ (عرضی) بیرون از بتن قرار دارند. نقطه ضعف پاشنه آشیل این سیستم چیست؟ فضای خالی بزرگ بین بلوک‌ها که باید در روز بتن‌ریزیِ سقف، توسط بتن آماده (بتن درجا) پر شود. این یعنی تحمیل وزن مرده‌ی بتن خیس به سقف و نیاز به پمپاژ حجم بالای بتن.

تیرچه پاشنه بلند (تیرچه با جان پرشده)

در سمت دیگر رینگ، تیرچه پاشنه بلند قرار دارد. در این المان، ضخامت پاشنه بتنی در کارخانه تا حدود ۱۰ الی ۱۵ سانتی‌متر (بسته به ضخامت سقف) افزایش یافته است. در واقع، بخش زیادی از فضای بین دو بلوک، از پیش در کارخانه بتن‌ریزی و متراکم شده است. بلوک‌های سقفی در این سیستم، به جای اینکه روی پاشنه بنشینند، مماس با دیواره‌ی پاشنه قرار می‌گیرند. راز برتری اجرایی این محصول در کاهش شدید نیاز به بتن درجا است. وقتی این تیرچه‌ها در سقف چیده می‌شوند، فقط یک لایه نازک بتن (Toping Concrete) برای پوشش روی بلوک‌ها و درگیر کردن میلگرد فوقانی نیاز است.

برای سقف سازه، تیرچه پاشنه بلند بهتر است یا پاشنه کوتاه؟

به عنوان مهندس صادقی، بارها با کارفرمایانی مواجه شده‌ام که می‌پرسند بالاخره کدام بهتر است؟ پاسخ کوتاه من همیشه این است: هیچ کدام! هیچ مصالحی در دنیا وجود ندارد که برای همه سناریوها بهترین باشد. بحث ما بر سر بهینه‌سازی عملکرد نسبت به شرایط سایت پلان و امکانات کارگاهی پروژه است.

اجازه بدهید یک خاطره کارگاهی از یک پروژه واقعی را برایتان نقل کنم. چند سال پیش اجرای یک مجتمع مسکونی بزرگ با سقف‌های وسیع به ما واگذار شد. پیمانکار قبلی از تیرچه پاشنه کوتاه سنتی استفاده می‌کرد. در روز بتن‌ریزی، به دلیل حجم بالای فضای خالی بین بلوک‌ها، پمپ بتن باید ساعت‌ها کار می‌کرد. تجمع بتن خیس روی یونولیت‌ها باعث شکستن بلوک‌ها، هدررفت بتن و نشت آن به طبقات پایین می‌شد. ما در شرکت ساختمانی صاد بلافاصله رویه را تغییر دادیم و از تیرچه پاشنه بلند استفاده کردیم. نتیجه شگفت‌انگیز بود! حجم بتن آماده سفارشی ما تقریباً ۳۰ درصد کاهش یافت، سرعت بتن‌ریزی دو برابر شد و حتی یک بلوک هم در اثر فشار بتن نشکست. این یعنی پیروزی مدیریت هزینه و زمان.

اما در مقابل، برای یک ساختمان مسکونی ۳ طبقه که در یک کوچه باریک ۶ متری قرار دارد، جرثقیل نمی‌تواند برای تخلیه مصالح وارد کوچه شود. در اینجا اگر تیرچه پاشنه بلند بخرید، کارگران توانایی بلند کردن این قطعات سنگین را از راه‌پله‌ها ندارند. در چنین شرایطی، تیرچه پاشنه کوتاه سنتی و سبک، پادشاهی می‌کند و تنها گزینه منطقی و ایمن برای اجرای سقف است.

اشتباه در انتخاب بین تیرچه پاشنه بلند و پاشنه کوتاه

بزرگترین اشتباه مرگبار در کارگاه‌های ساختمانی هنگام استفاده از تیرچه پاشنه بلند، نادیده گرفتن وزن و تنش‌های دینامیکی حین نصب است. برخی پیمانکاران بدون استفاده از جرثقیل، سعی می‌کنند این تیرچه‌های سنگین را با بالابر (وینچ) غیراستاندارد بالا بکشند و در حین جابجایی، آن‌ها را روی سقف می‌اندازند. این ضربات باعث ایجاد ریزترک‌های مویی در پاشنه بتنی ضخیم تیرچه می‌شود. این ترک‌ها نامرئی هستند، اما به محض بارگذاری سقف، باز شده و منجر به گسیختگی برشی یا خمشی تیرچه می‌شوند.

از سوی دیگر، اشتباه مرگبار در اجرای تیرچه پاشنه کوتاه، عدم استفاده صحیح از شیلنگ ویبراتور در روز بتن‌ریزی است. چون فضای بین بلوک‌ها تنگ و عمیق است، اگر بتن به خوبی ویبره نشود، اطراف میلگردهای کششی تیرچه کاملاً کرمو و متخلخل (لانه زنبوری) باقی می‌ماند. این یعنی آرماتور هیچ پیوستگی با بتن ندارد و سقف شما در واقع یک بمب ساعتی است که در اولین زلزله فرو خواهد ریخت.

مقایسه رفتار تیرچه‌ها از نظر اجرایی و اقتصادی

برای یک تحلیل دقیق، باید تیرچه پاشنه بلند و پاشنه کوتاه را نه به صورت انتزاعی، بلکه در بستر واقعی اجرا و پارامترهای اقتصادی مقایسه کنیم. مدیریت منابع در مهندسی عمران حرف اول را می‌زند.

مقایسه در مصرف بتن درجا

در پروژه‌هایی که فاصله کارگاه تا کارخانه بتن آماده زیاد است و هزینه حمل بتن سرسام‌آور است، استفاده از تیرچه پاشنه بلند یک مزیت استراتژیک است.

• کاهش هدررفت: وقتی جان تیرچه پر باشد، بتن فقط روی سقف (به ضخامت ۵ سانتی‌متر) پخش می‌شود. این کار پرت بتن را به حداقل رسانده و از سنگین شدن بی‌مورد دیافراگم جلوگیری می‌کند.
• کیفیت کارخانه‌ای: بتنِ پاشنه بلند در شرایط کنترل‌شده کارخانه ریخته می‌شود، در حالی که بتن درجا پاشنه کوتاه، تابع شرایط جوی کارگاه (گرما، سرما، باد) است.

مقایسه در لجستیک و حمل‌ونقل کارگاهی

در پروژه‌های شهری با محدودیت فضا، وزن مصالح اهمیت پیدا می‌کند.

• انعطاف‌پذیری اجرا: تیرچه پاشنه کوتاه به دلیل سبکی ذاتی، نیازی به تجهیزات سنگین ندارد. در پروژه‌های بازسازی یا توسعه طبقات که امکان استقرار ماشین‌آلات سنگین نیست، استفاده از پاشنه کوتاه تنها راه چاره است.

مقایسه با تیرچه پیش‌تنیده

همانطور که در مقالات قبلی شرکت ساختمانی صاد بررسی کردیم، تیرچه پیش‌تنیده در واقع فرم تکامل‌یافته و نهایی تیرچه پاشنه بلند است.

• تفاوت ساختاری: تیرچه پیش‌تنیده یک مقطع کاملاً بتنی T شکل است که آرماتور زیگزاگ ندارد و با وایرهای پیش‌کشیده مسلح شده است. اگر به دنبال تمام مزایای تیرچه پاشنه بلند (سرعت، کاهش بتن درجا، کیفیت کارخانه‌ای) هستید و دهانه‌های بلندی دارید، تیرچه پیش‌تنیده بسیار فراتر و ایمن‌تر از تیرچه خرپایی پاشنه بلند عمل می‌کند.

راهنمای عملی بهترین انتخاب بین تیرچه پاشنه بلند و پاشنه کوتاه

با توجه به نوسانات قیمت بتن آماده و هزینه دستمزد ماشین‌آلات، استراتژی انتخاب ما باید هوشمندانه باشد. جلوگیری از هدررفت بودجه ایجاب می‌کند که نگاهی جامع به چرخه ساخت داشته باشیم. اگر می‌پرسید برای پروژه من کدام تیرچه مناسب است، به این لیست کاربردی دقت کنید:

پروژه‌های انبوه‌سازی با سقف‌های وسیع و دسترسی جرثقیل

• قطعاً تیرچه پاشنه بلند. سرعت بالای بتن‌ریزی و صرفه‌جویی عظیم در خرید بتن آماده، سودآوری پروژه را تضمین می‌کند.

ساختمان‌های کوچک شهری در کوچه‌های باریک

• قطعاً تیرچه پاشنه کوتاه. انعطاف‌پذیری در جابجایی دستی، نیاز شما را به جرثقیل و مسدود کردن خیابان از بین می‌برد.

سقف‌هایی با بلوک‌های شکننده (مانند بلوک سفالی)

• تیرچه پاشنه بلند. بلوک‌های سفالی تحمل فشار سنگین بتن خیس را ندارند و در سقف‌های پاشنه کوتاه مدام می‌شکنند. پاشنه بلند این فشار را از روی بلوک برمی‌دارد.

پروژه‌هایی با محدودیت ظرفیت پمپ بتن

• تیرچه پاشنه بلند یا پیش‌تنیده. اگر در منطقه‌ای هستید که پمپ بتن دکل به سختی گیر می‌آید یا هزینه ساعتی آن نجومی است، با این انتخاب، زمان کرایه پمپ را به حداقل برسانید.

اشتباهات رایج اجرایی و راهکارهای مهندسی

تجربه من در نظارت بر ده‌ها هزار متر مربع کار ساختمانی نشان می‌دهد که اکثر خرابی‌های سقف، نه به خاطر نوع تیرچه، بلکه به دلیل اجرای غیر استاندارد است. یکی از اشتباهات رایج در اجرای تیرچه پاشنه بلند، بی‌دقتی در اجرای کلاف میانی (Tie Beam) است. از آنجا که پاشنه بتنی بلند است، عبور دادن میلگردهای کلاف میانی از بین تیرچه‌ها سخت‌تر است. برخی پیمانکاران برای راحتی کار، کلاف میانی را کلاً حذف می‌کنند یا میلگرد آن را روی پاشنه می‌خوابانند که از نظر سازه‌ای کاملاً بی‌فایده است و سقف دچار لرزش شدید خواهد شد.

همچنین در تیرچه‌های پاشنه کوتاه، عدم رعایت خیز منفی (Camber) هنگام شمع‌بندی زیر سقف، باعث می‌شود پس از پر شدن جان تیرچه‌ها با بتن سنگین درجا، سقف دچار افتادگی و شکم‌دادگی دائمی شود.

در نهایت باید گفت که مقایسه تیرچه پاشنه بلند و پاشنه کوتاه مانند مقایسه دو ابزار تخصصی است. تیرچه پاشنه کوتاه قهرمان انعطاف‌پذیری، سبکی و کار در شرایط محدود است. اما تیرچه پاشنه بلند، جنگجوی سرسختِ سرعت بتن‌ریزی، اقتصاد بتن و پروژه‌های بزرگ است. انتخاب هوشمندانه بین این دو سیستم است که هنر مدیریت مهندسی را به رخ می‌کشد.

اگر در حال برنامه‌ریزی برای احداث یک سازه جدید هستید و در انتخاب المان‌های سقف و بهینه‌سازی هزینه‌های بتن‌ریزی دچار تردید شده‌اید، تیم مهندسی شرکت ساختمانی صاد با تکیه بر دانش روز و تجربه سال‌ها اجرای موفق پروژه‌های کلان، آماده ارائه مشاوره تخصصی و تامین بهینه‌ترین مصالح برای شماست. مهندسی دقیق امروز، تضمین اقتصاد و ایمنی فرداست.
