بست رادیکالی دیوار هبلکس

بست رادیکالی دیوار هبلکس استاندارد

بست رادیکالی یا بست ارتجاعی نوعی بست مهندسی است که امکان جابجایی محدود دیوار هبلکس را در محور صفحه دیوار فراهم میکند. بست رادیکالی دیوار هبلکس در اتصال با وال پست و بلوک هبلکس اندکی جابجایی در راستای صفحه  دیوار فراهم میکند. بست رادیکالی دیوار هبلکس از جنس ورق گالوانیزه به ضخامت 2 میلیمتر تولید و به فروش میرسد. ورق گالوانیزه فولاد مبارکه اصفهان از بهترین انواع ورق گالوانیزه تولیدی در ایران است و معمولاً بست رادیکالی تولید شده با این ورق کیفیت بسیار بالایی دارد. بست رادیکالی گالوانیزه کاملاً ضد آب بوده است و مطابق پیوست ششم آیین نامه 2800 زلزله ایران برای استفاده در وال پست دیوار هبلکس مناسب است. بست رادیکالی دیوار هبلکس دارای 30 سانتیمتر طول و 3 سانتیمتر عرض است. همچنین بر روی بدنه آن انواع سوراخ برای محل میخ و پرچ قرار دارد. بست رادیکالی دیوار هبلکس به وال پست فولادی جوش میشود و سر دیگر آن با استفاده از میخ به بلوک AAC متصل میشود. همچنین قوس و انحنای بست رادیکالی باید مطابق با مقررات سازمان ملی استاندارد ایران باشد. مابین قوس بست رادیکالی میتوان از پلاستوفوم به عنوان ضربه گیر استفاده کرد. در هنگام وقوع زلزله نقش بست رادیکالی جداسازی لرزه ای دیوار از تیر و ستون و قاب سازه است. به گونه ای که دیوارهای داخلی و خارجی نباید در هنگام وقوع زلزله رفتار میان قابی داشته باشند و نیروی جانبی زلزله منجر به تخریب دیوارها شود. یکی از بزرگترین مشکلات در حین وقوع زلزله تخریب دیوارهای داخلی و خارجی و ریزش آوار دیوار است که در اغلب موارد منجر به تلفات سنگین انسانی میشود. طول اتصال بست رادیکالی دیوار هبلکس با بلوک هبلکس در حدود 20 سانتیمتر و با وال پست در حدود 10 سانتیمتر است. همچنین در شرایطی که سازه ستون ساختمان بتنی باشد با استفاده از پیچ و رول بولت به ستون بتنی متصل میشود. برای اتصال بست رادیکالی به ستون بهتر است از میخ و پرچ استفاده نشود زیرا ممکن است منجر به آسیب ستون سازه ای شود. مطابق با مبحث هشتم مقررات ملی ساختمان ایران جنس بست رادیکالی دیوار هبلکس باید گالوانیزه ضد زنگ باشد و در مجاورت آب دچار پوسیدگی نشود. از این رو استفاده از بست رادیکالی فولادی با پوشش قلع قابل استفاده نیست. همچنین مطابق با پیوست ششم آیین نامه 2800 زلزله ایران و مبحث هشتم مقررات ملی ساختمان مجری ساختمان در هر یک رج در میان از دیوار هبلکس ملزم به استفاده از بست رادیکالی هست. به عنوان مثال چنانچه در رج اول بلوک هبلکس از بست رادیکالی استفاده شود در رج سوم نیز باید از بست رادیکالی استفاده کرد. توصیه میشود که فضای مابین بست رادیکالی و ستون سازه ای با استفاده از مواد عایق تراکم ناپذیر مانند پلاستوفوم پوشیده شود تا در زمان زلزله حداقل نیروی جانبی به دیوار وارد شود. یکی از مواردی که پیش از اجرای دیوار هبلکس باید در نظر گرفت این است که چنانچه جنس بلوک هبلکس استاندارد نباشد در مقابل ضربات میخ  ممکن است دچار شکستگی شود از این رو توصیه میشود صرف کاهش قیمت بلوک هبلکس از خرید مصالح بی کیفیت و غیر استاندارد خودداری شود. خرید بلوک هبلکس ارزان ممکن است در نگاه اول منجر به کاهش هزینه های شود اما خسارات وارده پس از خرید جنس غیر مرغوب در حین کار به روند پروژه آسیب میرساند.

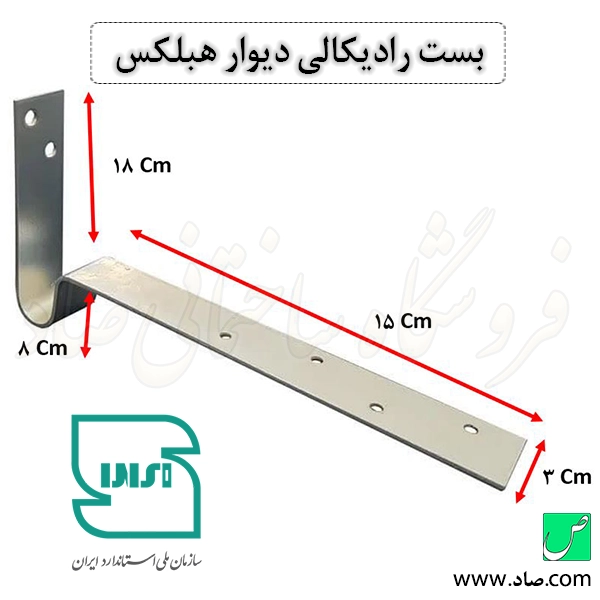

مشخصات بست رادیکالی هبلکس

• بست رادیکالی استاندار باید حداقل دارای 18 سانتیمتر طول قائم باشد.
• بست رادیکالی استاندارد باید حداقل دارای 8 سانتیمتر طول خم قائم باشد.
• بست رادیکالی استاندارد باید حداقل دارای 15 سانتیمتر طول افقی باشد.
• بست رادیکالی استاندارد باید حداقل دارای 2.5 سانتیمتر عرض باشد.
• بست رادیکالی استاندارد باید حداقل 2 میلیمتر ضخامت داشته باشد.
• بست رادیکالی باید از ورق گالوانیزه ضد زنگ و مقاوم در برابر آب باشد.
• بست رادیکالی باید با استفاده از پیچ یا رول پلاک به بلوک هبلکس متصل شود.
• بست رادیکالی دیوار هبلکس نباید به سازه با استفاده پیچ و میخ چاشنی متصل شود.
• در سازه بتنی بست رادیکالی باید با استفاده از رول بولت متصل شود.
• در سازه فلزی بست رادیکالی باید به وسیله جوش به سازه متصل شود.
• بست رادیکالی باید هر یک رج در میان به بلوک هبلکس متصل شود.
• بست رادیکالی را میتوان با میخ به بلوک هبلکس متصل کرد.

انواع بست رادیکالی هبلکس

در ساخت و ساز مدرن، استفاده از بلوک هبلکس (AAC) به عنوان یک مصالح سبک و عایق، رو به گسترش است. اما پایداری این دیوارها در برابر نیروهای جانبی مانند زلزله، مستلزم استفاده از سیستم‌های مهاربندی نوین و استاندارد است. بست رادیکالی هبلکس یک راهکار مهندسی است که با ایجاد یک اتصال انعطاف‌پذیر بین دیوار و سازه اصلی، پایداری و ایمنی آن را در برابر نیروهای لرزه‌ای تضمین می‌کند. درک صحیح از عملکرد این بست و تفاوت انواع بست بلوک هبلکس، برای هر مهندس و سازنده حیاتی است.

انواع بست بلوک هبلکس و تفاوت آنها

در سیستم‌های نوین دیوارچینی، از انواع مختلفی از بست‌ها برای مهار بلوک‌ها به سازه اصلی استفاده می‌شود. مهمترین این بست‌ها شامل بست رادیکالی هبلکس و بست‌های مستقیم هستند. شناخت تفاوت انواع بست بلوک هبلکس، به انتخاب صحیح‌ترین راهکار برای هر پروژه کمک می‌کند.

• بست رادیکالی هبلکس (بست ارتجاعی): این بست‌ها به گونه‌ای طراحی شده‌اند که به دیوار اجازه می‌دهند تا در جهت افقی، حرکتی محدود و کنترل شده داشته باشد. این ویژگی به ویژه در هنگام زلزله بسیار حیاتی است، چرا که دیوار می‌تواند بدون انتقال نیروی لرزه‌ای به خود، با حرکت سازه اصلی هماهنگ شود. این بست‌ها به صورت پیوسته و در رج‌های مشخصی از دیوار نصب می‌شوند و با ملات مخصوص، به بلوک‌ها متصل می‌گردند.
• بست مستقیم (بست تخت یا بست بستری): بست مستقیم هبلکس به صورت تخت و فلزی است که به صورت افقی در درزهای ملات بین بلوک‌ها قرار می‌گیرد. این بست‌ها به وسیله چسب به بلوک متصل شده و به صورت مستقیم، دیوار را به ستون یا وال پست‌ها مهار می‌کنند. این سیستم، مقاومت خوبی در برابر بارهای جانبی ایجاد می‌کند، اما به اندازه بست رادیکالی، انعطاف‌پذیری لازم برای جذب نیروهای لرزه‌ای را ندارد.

نحوه اجرای بست رادیکالی هبلکس و اصول فنی آن

نحوه اجرای بست رادیکالی هبلکس یک فرآیند دقیق و مهندسی است که باید با رعایت اصول فنی انجام شود تا عملکرد لرزه‌ای دیوار بهینه گردد.

1. آماده سازی و تراز بندی: قبل از شروع دیوارچینی، محل دقیق نصب بست‌ها باید بر اساس نقشه‌های اجرایی مشخص گردد. بست‌ها باید در فواصل مشخص و در محل اتصال دیوار به ستون یا وال پست نصب شوند.
2. نصب بست: بست رادیکالی هبلکس در حین اجرای دیوار و در رج‌های مشخصی بر روی بلوک‌ها قرار داده می‌شود. این بست با ملات مخصوص هبلکس رضوی یا چسب‌های پلیمری به بلوک متصل می‌گردد.
3. ایجاد درز انقطاع: یکی از مهمترین اصول در نحوه اجرای بست رادیکالی هبلکس، ایجاد درز انقطاع در محل اتصال دیوار به سازه اصلی است. این درز با استفاده از فوم یا پشم سنگ پر می‌شود تا دیوار بتواند آزادانه حرکت کند و تنش‌های لرزه‌ای به آن منتقل نشود.

مقایسه عملکرد و کارایی انواع بست هبلکس

تفاوت انواع بست بلوک هبلکس در عملکرد آنها در برابر نیروهای مختلف، به ویژه نیروهای لرزه‌ای، کاملاً مشهود است.

• در برابر زلزله: بست رادیکالی هبلکس به دلیل ماهیت ارتجاعی، عملکرد بهتری در برابر زلزله دارد. این بست با جذب و توزیع انرژی لرزه‌ای، از تخریب دیوار جلوگیری می‌کند.
• در برابر بارهای جانبی (باد): هر دو نوع بست رادیکالی و مستقیم، مقاومت مناسبی در تعامل با وال پست دیوار هبلکس در برابر بارهای جانبی باد دارند. با این حال، بست رادیکالی به دلیل طراحی خاص خود، پایداری بلندمدت دیوار را نیز تضمین می‌کند.
• سهولت اجرا: هر دو بست به سرعت و سهولت در حین دیوارچینی نصب می‌شوند، اما بست مستقیم هبلکس به دلیل سادگی در طراحی، ممکن است در پروژه‌هایی که سرعت در اولویت قرار دارد، انتخاب شود.

انتخاب صحیح بست هبلکس و ملاحظات فنی

انتخاب بین بست رادیکالی هبلکس و سایر انواع بست، به عوامل متعددی از جمله موقعیت جغرافیایی ساختمان (از نظر لرزه‌خیزی)، اهمیت پروژه و بودجه بستگی دارد. در مناطق با خطر لرزه‌خیزی بالا، استفاده از بست رادیکالی یک الزام مهندسی و ایمنی است. با درک صحیح تفاوت انواع بست بلوک هبلکس، مهندسین و سازندگان می‌توانند بهترین راهکار را انتخاب کرده و از پایداری دیوار در طول عمر ساختمان اطمینان حاصل کنند.

در نهایت، بست رادیکالی هبلکس یک راهکار مهندسی است که علاوه بر افزایش ایمنی ساختمان، به کاهش هزینه‌های تعمیر و نگهداری در آینده نیز کمک می‌کند. اجرای صحیح آن، ضامن عملکرد صحیح سازه و حفظ جان و مال ساکنین خواهد بود.

مزایای بست رادیکالی بلوک هبلکس

• مقاومت لرزه‌ای بالا: مهمترین مزیت بست رادیکالی، عملکرد فوق‌العاده آن در برابر نیروهای ناشی از زلزله است. این بست به گونه‌ای طراحی شده که به دیوار اجازه حرکت کنترل شده و انعطاف‌پذیر می‌دهد، بدون اینکه تنش‌های مخرب لرزه‌ای به آن منتقل شود. این ویژگی، خطر تخریب دیوار را به شدت کاهش می‌دهد.
• افزایش پایداری دیوار: بست رادیکالی با مهار لبه‌های آزاد دیوار، از کمانش و گسیختگی آن در برابر بارهای جانبی مانند باد یا نیروهای لرزه‌ای جلوگیری می‌کند. این کار به پایداری و دوام دیوار در بلندمدت کمک می‌کند.
• جلوگیری از ترک‌خوردگی: بست رادیکالی با جذب حرکات جزئی ناشی از نشست سازه یا تغییرات دمایی، از ایجاد ترک در محل اتصال دیوار به ستون یا سقف جلوگیری می‌کند. این ویژگی، دوام نازک‌کاری و زیبایی نهایی کار را تضمین می‌نماید.
• نصب آسان و سریع: این بست‌ها به صورت پیش‌ساخته تولید می‌شوند و در حین اجرای دیوار و با استفاده از ملات نازک هبلکس قم  به راحتی نصب می‌گردند. این امر سرعت اجرای پروژه را افزایش می‌دهد.

معایب بست رادیکالی بلوک هبلکس

• هزینه اولیه: قیمت بست رادیکالی ممکن است نسبت به روش‌های سنتی مانند بست‌های تخت، کمی بالاتر باشد. با این حال، باید توجه داشت که این هزینه اولیه با کاهش زمان اجرا و افزایش ایمنی و دوام ساختمان، در بلندمدت جبران می‌شود.

• نیاز به دقت در اجرا: نصب صحیح بست رادیکالی نیازمند دقت و رعایت اصول فنی است. عدم رعایت فاصله مناسب بین بست‌ها یا اجرای نادرست درز انقطاع، می‌تواند عملکرد آن را کاهش دهد. این امر اهمیت نظارت یک مهندس ناظر یا مجری متخصص را دوچندان می‌کند.

مراحل اجرای بست رادیکالی بلوک هبلکس

بست رادیکالی به دلیل ماهیت انعطاف‌پذیر خود، برای ایجاد یک اتصال غیرصلب بین دیوار و اسکلت سازه طراحی شده است. اجرای آن نیازمند دقت بالا برای تضمین عملکرد صحیح در برابر زلزله است.

1. نصب بست در رج‌های دیوار: در حین دیوارچینی با بلوک هبلکس، بست‌های رادیکالی باید در رج‌های مشخصی (معمولاً هر دو تا سه رج) قرار داده شوند. این بست‌ها به صورت پیوسته بر روی بلوک‌های زیرین قرار می‌گیرند.
2. اتصال به ستون یا وال پست: بخش بالایی بست رادیکالی به صورت پیچی یا با استفاده از اتصال‌دهنده، به ستون یا وال پست فلزی متصل می‌شود. این اتصال باید به گونه‌ای باشد که امکان حرکت کنترل‌شده دیوار در راستای افقی (در صفحه دیوار) فراهم باشد.
3. اجرای درز انقطاع: یکی از مهمترین اصول در اجرای بست رادیکالی، ایجاد یک درز انقطاع (با عرض حداقل ۲ تا ۳ سانتیمتر) بین دیوار هبلکس و سازه اصلی (ستون یا سقف) است. این درز باید با مواد نرم و انعطاف‌پذیر مانند پشم سنگ یا فوم پر شود تا از انتقال تنش‌های لرزه‌ای به دیوار جلوگیری کند.

4. پوشش بست با ملات: پس از قرارگیری بست در محل خود، رج بعدی بلوک بر روی آن قرار می‌گیرد و با ملات مخصوص هبلکس (چسب بلوک) پوشانده می‌شود. این کار باعث می‌شود بست به صورت یکپارچه با دیوار عمل کند.

مراحل اجرای بست مستقیم هبلکس

بست مستقیم برای ایجاد یک اتصال ساده و محکم بین دیوار و سازه اصلی استفاده می‌شود و انعطاف‌پذیری کمتری نسبت به بست رادیکالی دارد.

1. نصب بست در درز ملات: بست‌های مستقیم به صورت تخت و فلزی، به صورت افقی در درز ملات بین بلوک‌ها قرار داده می‌شوند.
2. اتصال به سازه اصلی: یک سر بست مستقیم با استفاده از پیچ یا میخ به ستون یا وال پست متصل می‌شود و سر دیگر آن در داخل درز ملات بین بلوک‌ها قرار می‌گیرد. این اتصال، دیوار را به سازه اصلی مهار می‌کند.
3. مهر و موم درزها: در محل اتصال بست، باید از ملات یا چسب مخصوص هبلکس اردکان استفاده شود تا بست کاملاً در جای خود محکم شود.

نکته مهندسی کلیدی: با توجه به الزامات استاندارد ۲۸۰۰، استفاده از بست رادیکالی به دلیل ماهیت انعطاف‌پذیر و عملکرد بهتر در برابر زلزله، برای دیوارهای غیر باربر، گزینه برتر و ایمن‌تری محسوب می‌شود.

بست رادیکالی بلوک هبلکس چیست؟

بست رادیکالی بلوک هبلکس (Radical Bracket for Hebelx Block)، یک اتصال فلزی و مهندسی‌شده برای ایجاد پیوند انعطاف‌پذیر بین دیوار غیرباربر ساخته‌شده با بلوک بتن هوادار اتوکلاوی AAC و اعضای سازه‌ای مانند ستون‌های بتنی، ستون‌های فلزی و دیوارهای برشی است که به دلیل ساختار U شکل، قابلیت جابجایی محدود و همچنین مقاومت بلوک هبلکس در برابر زلزله در صفحه دیوار و مدیریت اقتصادی نیروهای لرزه‌ای، منحصراً برای پروژه‌های نیازمند ایمنی لرزه‌ای و کنترل ترک‌خوردگی دیوارهای سبک کاربرد دارد و رفتار آن در برابر بارهای جانبی و تغییرمکان‌های سازه‌ای نیازمند ملاحظات اجرایی متفاوت‌تری نسبت به اتصالات صلب سنتی مانند هشتگیر یا وال‌پست است.

بست رادیکالی به دلیل استفاده از متریال‌های پایه ورق فولادی گالوانیزه با ضخامت ۲ میلی‌متر و عرض ۳ سانتی‌متر، در طول‌های بازشده ۲۶ تا ۳۰ سانتی‌متری به بازار عرضه می‌شوند. مدل‌های مخصوص فضاهای مرطوب معمولاً با پوشش گالوانیزه گرم و تکنیک‌های مقاوم‌سازی در برابر خوردگی تولید می‌شوند. این قطعات سبک اما کاربردی، متریال رویایی برای مهندسان عمران و ناظران هستند که می‌خواهند علاوه بر ایجاد اتصالی مقاوم و ایمن، آزادی حرکت لازم برای دیوار هبلکس در هنگام زلزله را حفظ کنند، اما نیازمند دقت دوچندان در زمان اجرای درز انقطاع و کالیبراسیون فواصل نصب برای جلوگیری از ایجاد ترک و شکستگی می‌باشند.

خلاصه نکات کاربردی برای مهندسان و ناظران

• درز انقطاع و ریسمان‌کشی پیش از نصب: دیوار هبلکس به دلیل ساختار سبک و پیوسته خود، پیش از نصب بست رادیکالی مستعد اعوجاج و تماس مستقیم با ستون است و استفاده از تراز لیزری و اجرای دقیق درز انقطاع ۱ تا ۲ سانتی‌متری با پلاستوفوم یا پشم سنگ، پیش‌شرطی گریزناپذیر می‌باشد.
• ممنوعیت: طبق ضوابط نوین اجرایی، اتصال مستقیم و صلب دیوار هبلکس به ستون با استفاده از هشتگیر یا جوشکاری مداوم بدون درز انقطاع، یک اشتباه مهندسی و خط قرمز مطلق است که منجر به ترک‌خوردگی قطری و تخریب دیوار در زلزله می‌شود.
• پیچ‌کاری و اتصال: برخلاف اتصالات سنتی، پایداری این سیستم نیازمند اجرای پیچ و رولپلاک به ستون بتنی و پیچ سرمته یا جوش استاندارد به ستون فلزی است تا بتواند تنش‌های ناشی از تغییرمکان سازه یا فشارهای جانبی را بدون پدیده جداشدگی بست دفع کند.

بست رادیکالی یا اتصال ارتجاعی دیوار هبلکس

به عنوان یک مهندس ناظر معماری و عمران، همیشه به همکاران و پیمانکارانم یادآوری می‌کنم که درک رفتار سیستم‌های اتصالی ارتجاعی در برابر تنش‌های لرزه‌ای و بارهای سازه‌ای، مرز باریک بین یک مهندس واقعی و یک مجری سنتی است. بست رادیکالی که در مباحث مهندسی متریال تحت عنوان اتصالات ارتجاعی دیوارهای AAC (Flexible Connectors for AAC Walls) شناخته می‌شود، در واقع کارآمدترین و کلاسیک‌ترین شکل اتصالات دیوارهای سبک محسوب می‌گردد. وقتی کاتالوگ‌های فنی کارخانجات تولیدکننده بست رادیکالی را ورق می‌زنید، با اعداد بسیار مشخصی روبرو می‌شوید. میزان ضخامت ورق روی عدد حداقل ۲ میلی‌متر قفل شده است و طول بازشده آن در مدل‌های استاندارد حداقل ۲۹ سانتی‌متر است. اما این اعداد در دنیای واقعی کارگاه و زیر بار تغییرمکان‌های لرزه‌ای چه معنایی دارند؟ این ارقام به ما می‌گویند که شما با یک سیستم به شدت سبک و حساس روبرو هستید که رفتار آن با اتصالات صلب سنتی زمین تا آسمان تفاوت دارد.

برای درک بهتر رفتار بست رادیکالی باید نگاهی میکروسکوپی و دقیق به ساختار متریال‌های تشکیل‌دهنده آن بیندازیم. در این بست‌ها، ورق فولادی گالوانیزه با ضخامت‌های ۲ میلی‌متر بستر خم‌های U شکل و سوراخ‌های اتصال قرار می‌گیرد. همین حضور خم‌های ارتجاعی و سوراخ‌های دقیق است که جادوی جابجایی محدود و مقاومت در برابر خستگی فلزی را در این متریال بیدار می‌کند. بر خلاف اتصالات سنتی که برای پایداری نیازمند جوشکاری‌های گسترده هستند (که منجر به افزایش تنش پسماند می‌شود)، استفاده از بست رادیکالی، فضایی یکپارچه و ایمن را توزیع می‌کند. وقتی بست رادیکالی به درستی به ستون و بلوک متصل می‌شود، ساختار آن وارد فاز پایداری ارتجاعی می‌شود. به بیان ملموس‌تر، این فرآیند تمام بافت دیوارچینی با بلوک هبلکس را یکپارچه می‌کند و محصولی تحویل می‌دهد که در برابر انتقال نیروهای جانبی کاملاً مقاوم است. این میزان شگفت‌انگیز از عملکرد، آن را از یک اتصال ساده، به یک پلتفرم لرزه‌ای و سازه‌ای قدرتمند تبدیل کرده است.

کاهش شدید تنش‌های متمرکز در بست رادیکالی یک ویژگی ذاتی است، اما یک چالش به شدت مهندسی شده برای مجریان ایجاد می‌کند. وزن بسیار پایین بلوک‌های هبلکس و وابستگی به اتصال مکانیکی، خطر جداشدگی در اثر جریان‌های هوای تاسیسات (Uplift) را افزایش می‌دهد. در پروژه‌های مدرن، زمانی که نیاز به اجرای دیوار در دفاتر کار، سازه‌های تجاری یا فضاهای پر همهمه داریم، بست رادیکالی بی‌رقیب ظاهر می‌شود. هیچ سیستم اتصال دیگری به این اندازه نمی‌تواند کنترل ترک و دسترسی سریع به تاسیسات را با این اقتصاد مهندسی ارائه دهد. از طرفی، ساختار مدولار آن باعث می‌شود در زمان مواجهه با خرابی لوله‌ها در زیر دیوار، خبری از تخریب، کثیف‌کاری و افت کیفیت در سطح نازک‌کاری نباشد.

بسیاری از پیمانکاران تازه‌کار تصور می‌کنند به دلیل سادگی نصب، فرآیند اجرای این کالا نیازی به وسواس مهندسی ندارد. این یک اشتباه بزرگ و پر هزینه است. وجود کوچک‌ترین ناهمواری در تراز لیزری یا فاصله‌گذاری اشتباه بست‌ها می‌تواند رفتار یکپارچه این دیوار را تخریب کرده و آن را دچار شکم‌دادگی (Sagging) ناشی از رطوبت یا ایجاد درزهای باز کند. شرکت ساختمانی صاد با درک عمیق این تفاوت‌های ظریف اجرایی و آگاهی از اهمیت حیاتی شاسی‌کشی تراز، همواره بالاترین گرید کیفی بست رادیکالی و پروفیل‌های گالوانیزه را تامین می‌کند. ما در شرکت ساختمانی صاد، پیش از آغاز عملیات نصب دیوار، فاصله‌گذاری تاسیسات برقی و یکپارچگی اتصالات را زیر ذره‌بین مهندسی می‌بریم تا اطمینان حاصل کنیم که دیوار تحویلی به پروژه، دقیقاً همان رفتار مقاوم و آیین‌نامه‌ای را از خود نشان خواهد داد و در زیر بارهای زمان بهره‌برداری دچار گسیختگی نخواهد شد.

کاربرد بست رادیکالی در ساختمان

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که اگر این قطعات صرفاً جنبه اتصالی دارند، پس دلیل تقاضای بالای بازار و پروژه‌های عظیم اداری برای آن چیست؟ پاسخ این پارادوکس ظاهری، در قلب مدیریت نگهداری ساختمان (Facility Management) و نیازهای لرزه‌ای محیط‌های کاری نهفته است. بست رادیکالی، به دلیل قابلیت جابه‌جایی آسان، یک متریال به شدت قابل اعتماد برای فضاهای پر تاسیسات است. وقتی این قطعات در راهروهای تجاری و سالن‌های همایش اجرا می‌شوند، بر خلاف اتصالات یکپارچه سنتی که برای هر تعمیری نیاز به برش و بتونه‌کاری دارند، دسترسی آنی به شیرآلات، دمپرهای هوا و کابل‌های شبکه را فراهم می‌کنند. این ویژگی ساختاری در کنار کاهش آلودگی صوتی، بست رادیکالی را به گزینه‌ای بی‌رقیب و مهندسی برای پروژه‌های سازمانی، بانک‌ها و فروشگاه‌ها تبدیل کرده است.

در کفه ترازوی سازه، کاربرد این سیستم بسیار فراتر از یک اتصال ساده است. این محصول، به دلیل وزن بسیار ناچیز نسبت به وال‌پست‌های فولادی، متریالی ایده‌آل برای کاهش بار مرده لرزه‌ای سازه است. ساختار گالوانیزه این بست‌ها ذاتا کندسوز و مقاوم در برابر حریق (Fire Retardant) است که به مهندسان اجازه می‌دهد تا آن را به آسانی در طبقات تجاری و مسیرهای فرار به کار ببرند بدون آن که نگران گسترش سریع شعله باشند. همچنین به دلیل قابلیت جایگذاری پنل‌های LED استاندارد (۶۰ در ۶۰)، یکپارچگی نوری بی‌نظیری در معماری داخلی ایجاد می‌شود.

اما در محیط پر هیاهوی کارگاه‌های ساختمانی، اجرای این متریال نیازمند پروتکل‌های سخت‌گیرانه‌ای است. پیمانکاران با تجربه به خوبی می‌دانند که برای جلوگیری از آسیب به لبه‌های حساس بلوک‌ها، استفاده از دستکش تمیز و ابزار برش دقیق الزامی است. کارگران نمی‌توانند بست‌ها را به راحتی با دست خم کنند، زیرا باعث دفرمه شدن و افت کیفیت کل شبکه و ایجاد درزهای نامنظم می‌شود. علاوه بر این، برای تراز نگه داشتن دیوار، استفاده از پیچ‌های فنری با قابلیت تنظیم میلی‌متری، یک انتخاب مهندسی کاملاً منطقی و ایمن است.

تنوع درخواست‌ها و گستردگی کاربرد این محصول در شرکت ساختمانی صاد به گونه‌ای است که بخش عظیمی از پروژه‌های اداری و تجاری ما را طراحی و اجرای دیوارهای هبلکس آکوستیک مدولار تشکیل می‌دهد. ما در شرکت ساختمانی صاد به خوبی می‌دانیم که ضخامت ورق گالوانیزه بست رادیکالی و کیفیت بافت بلوک‌ها تا چه حد برای یک نصب بدون نقص حیاتی است. از این رو، پیش از تخلیه بار در کارگاه، تمامی پالت‌ها از نظر عدم وجود تابیدگی بست‌ها، سلامت لبه‌ها، عدم وجود خط و خش و کیفیت روکش سطحی مورد بازرسی دقیق قرار می‌گیرند تا مشتریان ما در فرایند بهره‌برداری از فضا، با هیچ‌گونه افت کیفیت یا ظاهر نامطلوب مواجه نشوند.

نحوه تولید بست رادیکالی

فرآیند تولید این مقاطع مدولار در کارخانجات، یک سمفونی دقیق از مهندسی مواد، پرس‌کاری حرارتی و پوشش‌دهی است که ساختار را به حداکثر پایداری و سبکی می‌رساند. در تولید بست رادیکالی، ابتدا ورق‌های فولادی گالوانیزه با ضخامت ۲ میلی‌متر ترکیب شده و در قالب‌های مخصوص با دستگاه‌های پرس تحت فشار و حرارت شکل می‌گیرند. در مرحله بعد، برای ایجاد مقاومت سطحی و زیبایی، طرح‌های مختلف (مانند سوزنی، کرم‌دار یا حصیری) روی سطح بست ایجاد شده و با رنگ‌های پایه آب پوشش داده می‌شوند. این نوع رنگ‌آمیزی، مقاومت بست را در برابر رطوبت نسبی محیط به شدت ارتقا می‌دهد.

نکته به شدت حیاتی در تولید این بست‌ها این است که فرآیند پخت و خشک شدن باید به طور کامل و کنترل شده انجام شود تا از از بین رفتن تخلخل داخلی (که عامل اصلی جذب صوت است) جلوگیری گردد. در سیستم‌های پیشرفته، پیش از بسته‌بندی، لبه‌های بست‌ها نیز پرداخت می‌شود (مانند لبه‌دار یا بدون لبه) تا امکان قرارگیری دقیق روی پروفیل‌ها فراهم شود و همان عملکرد آکوستیکی را که در فضاهای شلوغ نیاز داریم، به این محصول ببخشند.

مزایای بست رادیکالی

دسترسی به فضای تاسیساتی

• مهم‌ترین نقطه قوت این بست مدولار، امکان بلند کردن بلوک معدنی با یک اشاره دست است. این ویژگی باعث می‌شود تا در هنگام خرابی تاسیسات، تنظیم دریچه‌ها یا نیاز به کابل‌کشی جدید، نیازی به تخریب دیوار نبوده و هزینه‌های تعمیر و نگهداری ساختمان (Maintenance) به حداقل ممکن برسد.

ارتقای آکوستیکی و ارزش افزوده معماری

• یکی از بزرگترین چالش‌ها در فضاهای باز اداری (Open Office)، پیچش صدا است. بست رادیکالی به دلیل ایجاد سطح جاذب صوت و کاهش زمان پژواک، رویای یک معمار داخلی هستند. این سطوح بالاترین بازدهی روانی را برای کاهش استرس کارکنان در دفاتر و فضاهای آموزشی فراهم می‌کنند.

سرعت اجرای خیره‌کننده و کاهش بار مرده

• اگر نیاز به پوشش دیواری دارید که باید در کمترین زمان ممکن یک محیط را پوشش داده و آکوستیک کند، این سیستم بهترین انتخاب شماست. پیوندهای کلیکی پروفیل‌ها و قرارگیری خشک بلوک‌های سبک، سرعت اجرای دیوار را به شدت ارتقا داده و باعث می‌شود تا هزینه‌های دستمزد و زمان خواب پروژه به طرز چشمگیری کاهش یابد.

معایب بست رادیکالی

حساسیت به رطوبت مستقیم و نشتی

• این مورد دقیقاً همان خط قرمزی است که ناظران روی آن دست گذاشته‌اند. با وجود مقاومت نسبی، بست گالوانیزه در صورت تماس مستقیم با آب لوله‌های تاسیساتی زنگ زده و لکه‌های زرد ایجاد می‌کنند. در صورت نشتی مداوم، تعویض این بست‌ها الزامی است.

آسیب‌پذیری در برابر ضربه فیزیکی

• استفاده از الیاف فشرده باعث می‌شود لبه‌ها و سطح این بست‌ها در برابر ضربات فیزیکی مستقیم آسیب‌پذیر باشند. بنابراین رعایت احتیاط در زمان جابجایی بست‌ها برای دسترسی به تاسیسات الزامی است.

ضعف در برابر بارهای نقطه‌ای روی شبکه

• پروفیل‌های کلیک صرفاً برای تحمل وزن بلوک‌های مینرال و چراغ‌های سبک طراحی شده‌اند. آویزان کردن هرگونه بار نقطه‌ای سنگین (مانند دوربین‌های مداربسته صنعتی، بلندگوهای بزرگ یا دریچه‌های سنگین) مستقیماً به شبکه، یک پاشنه آشیل است و باعث فروپاشی کلیک‌ها می‌شود.

تحلیل مهندسی مقایسه بست رادیکالی و بست تخت

در ادبیات مهندسی لرزه‌ای مدرن، انتخاب سیستم اتصال دیوار غیرباربر همواره با چالش تقابل میان “ایمنی لرزه‌ای” و “اقتصاد اجرایی” روبرو بوده است. بست تخت به واسطه سادگی تولید و قیمت پایین‌تر، سال‌ها انتخاب اول بسیاری از پیمانکاران برای یکپارچه‌سازی بلوک‌ها بود. با این حال، نیاز به تامین محیط ایمن در برابر زلزله و ضعف‌های بنیادین اتصالات صلب در زمان تغییرمکان‌های سازه‌ای، مهندسان را به سمت راهکارهای کارآمدتر نظیر بست رادیکالی سوق داده است.

یکی از بحرانی‌ترین نقاط ضعف بست تخت، عدم دسترسی به درز انقطاع بین دیوار و ستون است. در پروژه‌های بزرگ که حجم عظیمی از تغییرمکان‌های جانبی به دیوارهای غیرباربر وارد می‌شود، هرگونه اتصال صلب بدون درز انقطاع، به معنای ترک‌خوردگی دیوار، جدا شدن اندود و نیاز به تعمیرات مکرر است. در مقابل، بست رادیکالی با بهره‌گیری از ساختار ارتجاعی خود، نقش یک اتصال جاذب انرژی را ایفا می‌کند و مدیریت نگهداری ساختمان (BMS) را به شدت تسهیل می‌بخشد.

از منظر اقتصادی و سرعت اجرا، بست تخت نیازمند دقت بالا در چیدمان بلوک‌ها و تراز ملات هستند. اما بست رادیکالی بر خلاف اتصالات صلب، دارای قابلیت تنظیم پس از نصب بوده و نیازی به صرف زمان برای خشک شدن ملات ندارند و سرعت تحویل پروژه (Fast-track) را با ایجاد یک محیط کاملاً متمایز تضمین می‌کنند.

خلاصه نکات کاربردی برای مهندسان و ناظران

• ایمنی کارگاهی و مدیریت زلزله: مطابق با استاندارد هبلکس بست رادیکالی در هنگام زلزله‌های شدید به دلیل ساختار ارتجاعی و وزن بسیار کم، آزادی حرکت بیشتری دارند و خطری ایجاد نمی‌کنند، اما باید با نبشی‌های لبه بلند جانبی مهار شوند تا ریزش نکنند. اتصالات صلب در صورت عدم اجرای صحیح درزهای انقطاع، در زلزله دچار ترک‌خوردگی‌های قطری گسترده می‌شود.
• مدیریت رطوبت و تهویه: هنگام استفاده از بست رادیکالی در محیط‌های شرجی، استفاده از بست با پوشش گالوانیزه گرم (Hot-Dip) الزامی است. در بست تخت این مشکل می‌تواند منجر به زنگ‌زدگی و افت مقاومت شود.
• ترکیب هوشمندانه (اتصال ترکیبی): بهترین توجیه اقتصادی و ایمنی‌شناختی در پروژه‌های لوکس اداری و تجاری، استفاده از بست تخت در رج‌های میانی دیوار (برای یکپارچگی بلوک‌ها)، و استفاده از بست رادیکالی در محل اتصال دیوار به ستون (برای ایمنی لرزه‌ای) است.

راهنمای خرید بست رادیکالی

بازار پر نوسان مصالح دکوراسیون داخلی، همواره آبستن بست بازیافتی با ضخامت پایین و پیشنهادهای وسوسه‌انگیز قیمتی برای پیمانکاران است. اما به عنوان یک مهندس ناظر، اکیداً توصیه می‌کنم که برای خرید بست رادیکالی و شبکه کلیک، قیمت نهایی پیش‌فاکتور، نباید تنها پارامتر تصمیم‌گیری شما باشد. این متریال معلق، رفتاری به شدت حساس به ضخامت پروفیل و کیفیت الیاف دارد. استفاده از ورق‌های گالوانیزه که ضخامت آن‌ها زیر ۰.۳ میلی‌متر است، می‌تواند فاجعه‌ای در سقف به بار بیاورد. محصولی که باید سال‌ها در معرض لرزش تاسیسات باشد، در صورت استفاده از ورق‌های ضعیف، دچار خمش (Sagging) شده و سقف را دچار ریزش یا شکم‌دادگی محسوس می‌کند.

چرا اجرای بست رادیکالی بدون آویزگیری استاندارد و پروفیل ضخیم ممنوع است؟

بیایید تعارف را کنار بگذاریم. سیم رابیتس (مفتول نرم) به تنهایی برای آویزگیری سقف‌های شبکه کلیک آکوستیک کارایی و ایمنی ندارد. در هبلکس سقف، اگر پروفیل‌های باربر اصلی (Main T-bar) با سیم‌های نرم و بدون استفاده از آویزهای فنری (دوبل) و اتصالات صلب به سقف متصل شوند، یکپارچگی دیافراگم ثانویه حفظ نمی‌شود. تحت بارهای لرزه‌ای یا باز شدن درهای سالن (تغییر فشار هوا)، بلوک‌های الیافی بسیار سبک به راحتی از بستر خود جدا شده یا شبکه دچار خمش می‌شود که نتیجه آن سقف کاذب مواج و فروپاشی ایمنی پروژه خواهد بود.

تجربه کارگاهی و اجرایی استفاده از بست رادیکالی

من مهندس صادقی هستم و تجربه من نشان می‌دهد که طرح‌های سه‌بعدی زیبای معماری تا زمانی که درگیر چالش‌های اجرایی نشوید، معنای واقعی پیدا نمی‌کنند. برخلاف کاتالوگ‌های تبلیغاتی که همه چیز را بی‌نقص نشان می‌دهند، در واقعیت کارگاه پر از اشتباهات اجرایی است.

چند سال پیش به عنوان ناظر عالی وارد پروژه یک مجتمع اداری شدم. پیمانکار تاسیسات برای افزایش سرعت کار و کاهش هزینه‌ها، دریچه‌های فلزی داکت اسپلیت‌ها را مستقیماً روی شبکه‌های نازک سقف آرمسترانگ رها کرده بود و از سیم‌های نازک به عنوان آویز شبکه استفاده کرده بود. او معتقد بود نیازی به ساپورت‌گیری مستقل نیست. سیستم تهویه روشن شد. نتیجه؟ به دلیل ارتعاش مداوم و وزن دریچه‌ها، بلوک‌های مجاور کاملاً دفرمه شدند و بخشی از سقف به دلیل ضعف مقاومت نقطه‌ای کلیک‌ها فرو ریخت. مجبور شدیم بخش بزرگی از سقف را باز کرده و با تمهیدات خاص و شاسی‌کشی فولادی مستقل مقاوم‌سازی کنیم. این هزینه سنگین، تاوان نادیده گرفتن یک اصل ساده مهندسی بود. ما در شرکت ساختمانی صاد، پیش از تامین مصالح، مشاوره فنی دقیق ارائه می‌دهیم تا از بروز چنین فجایع دردناکی جلوگیری کنیم.

بست رادیکالی آکوستیک و ضد‌حریق چیست؟

بست رادیکالی آکوستیک و ضد‌حریق (Acoustic Fire-Rated Radical Bracket)، یکی از انواع پرطرفدار و تخصصی قطعات پیش‌ساخته است که در فرآیند تولید آن، با استفاده از الیاف معدنی با تراکم بالا و بایندرهای مقاوم، مقاومت حرارتی عالی به قطعه بخشیده می‌شود. این ساختار از گسترش حریق به فضای پشت سقف جلوگیری کرده و ابزاری قدرتمند در دست طراحان برای اجرای سقف‌های ایمن و آرامش‌بخش در ادارات، بیمارستان‌ها و محیط‌های نیازمند کنترل آتش محسوب می‌شوند.

خلاصه نکات کاربردی بلوک روکش‌دار برای مهندسان و ناظران

• قابلیت ایمنی بالا: این بلوک‌های معدنی به دلیل ساختار نسوز و همچنین مقاومت در برابر آتش بلوک هبلکس کاملاً قابلیت مقابله با شعله را داشته و گازهای سمی منتشر نمی‌کنند.
• جلوگیری از پژواک: تخلخل کنترل شده سطح بلوک، از بازتاب امواج صوتی جلوگیری کرده و آرامش صوتی فضا را افزایش می‌دهد.

بست رادیکالی ابزاری بی‌بدیل در دست مهندسان برای خلق فضاهای یکپارچه، مدولار و آرامش‌بخش با تاثیرات آکوستیکی مثبت است. با این حال، کارایی این متریال به شدت وابسته به کیفیت تولید (ضخامت پروفیل، کیفیت الیاف و روکش) و دقت در اجرا (کنترل ریسمان‌کشی، آویزگیری استاندارد و مهار تاسیسات) است. مهندسان و ناظران باید آگاه باشند که انتخاب شبکه‌های کلیک ارزان‌قیمت یا بلوک‌های با تراکم پایین، صرفاً منجر به هزینه‌های گزاف ترمیم و افتادگی سقف در سال‌های آتی خواهد شد. سرمایه‌گذاری روی متریال استاندارد، تضمین‌کننده دوام و کیفیت پروژه در درازمدت خواهد بود.

لیست قیمت بست رادیکالی دیوار هبلکس

• قیمت هر عدد بست رادیکالی 10 ضخامت 2 میلیمتر طول 35 سانت 55,000 تومان است.
• قیمت هر عدد بست رادیکالی 12 ضخامت 2 میلیمتر طول 37 سانت 56,000 تومان است.
• قیمت هر عدد بست رادیکالی 13 ضخامت 2 میلیمتر طول 38 سانت 57,000 تومان است.
• قیمت هر عدد بست رادیکالی 15 ضخامت 2 میلیمتر طول 40 سانت 58,000 تومان است.
• قیمت هر عدد بست رادیکالی 20 ضخامت 2 میلیمتر طول 45 سانت 60,000 تومان است.
• قیمت هر عدد بست رادیکالی قائم ضخامت 2 میلیمتر 53,000 تومان است.
