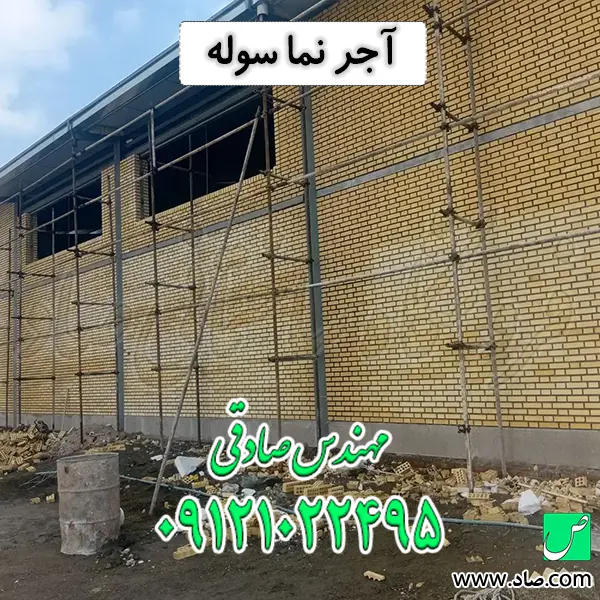

آجر نما سوله

نصب آجر نمای سوله (روش خشک و روش تر)

نماسازی سالن‌های صنعتی و سوله‌ها نه تنها به عنوان پوسته بصری و هویت معماری کارخانجات شناخته می‌شود، بلکه نقش بسیار حیاتی در محافظت از سازه فلزی بنا در برابر عوامل جوی خشن، ارتعاشات صنعتی و تبادل حرارتی دارد. در میان متریال‌های مختلف، آجر نمای سوله به دلیل اصالت، مقاومت بالا در محیط‌های کارگاهی و تنوع طرح، همواره جزو محبوب‌ترین انتخاب‌های مهندسین معمار و پیمانکاران صنعتی بوده است. با پیشرفت تکنولوژی ساخت‌وساز سوله‌ها، روش‌های اجرای نما از حالت سنتی عبور کرده و سیستم‌های نوینی برای مهار نیروی زلزله، بادهای جانبی و کاهش بار مرده دیوارهای طویل معرفی شده‌اند. در این مقاله به بررسی جامع مراحل نصب آجر نمای سوله در دو رویکرد اصلی روش خشک و روش تر یا دوغابی می‌پردازیم.

نصب آجر نمای سوله فرایند مهندسی اجرای پلاک‌ها یا قطعات آجری بر روی دیوارهای پیرامونی اسکلت فلزی (Portal Frame) است که به دو رویکرد اصلی روش تر (دوغابی یا ملاتی) و روش خشک (مکانیکی) تقسیم می‌شود. هدف از این عملیات، ایجاد یک سپر محافظ در برابر تنش‌های جوی، مکش باد در سطوح وسیع، ارتعاشات ناشی از ماشین‌آلات و نفوذ رطوبت است؛ به گونه‌ای که نما بتواند بدون جداشدگی، شوره زدن یا ایجاد بار مرده اضافی بر فونداسیون منفرد سوله، یکپارچگی سازه‌ای و زیبایی معماری محیط صنعتی را در طول عمر مفید سالن تضمین کند.

نکات مهندسی در نصب آجر نمای سوله

• مدیریت بار مرده و ارتعاش: در مهندسی سوله‌ها، وزن دیوارهای پیرامونی بسیار حیاتی است. در روش تر، وزن نما با ملات ماسه سیمان روی دیوارهای بلند (گاهی تا ۱۲ متر ارتفاع) به شدت بالا می‌رود و ارتعاشات جرثقیل سقفی می‌تواند باعث ریزش ملات شود. در حالی که استفاده از سیستم‌های نصب خشک (شاسی‌کشی متصل به ستون‌ها) این بار را کاهش داده و لرزش‌ها را دمپ (مستهلک) می‌کند.
• شاقول‌بندی در ارتفاعات بلند: انحراف شاقولی در دیوارهای سوله نباید از ۱٪ در کل ارتفاع تجاوز کند. خطای تراز در دیوارهای یکپارچه و بدون سقف میانی، نه‌تنها از نظر بصری فاجعه‌بار است، بلکه باعث تمرکز تنش‌های برشی روی اتصالات مکانیکی وال‌پست‌ها یا ملات زیرین شده و ریسک سقوط پلاک‌ها را در پی دارد.
• تنش‌های حرارتی طولی: نمای سالن‌های صنعتی به دلیل طول زیاد (گاهی بالای ۵۰ متر) دائماً در معرض انبساط حرارتی است. این اختلاف دمای شدید باعث تغییر طول طولی متریال می‌شود. اگر اتصالات صلب باشند و درز انبساط در فواصل منظم تعبیه نشود، هسته مرکزی آجرها دچار گسیختگی و شبکه نما دچار ترک‌های عمیق قطری خواهد شد.

راهنمای جامع مراحل نصب آجر نمای سوله (ضوابط نشریه ۵۵ و مبحث ششم)

من مهندس صادقی هستم، متخصص حوزه نماسازی ساختمان و اجرای سیستم‌های خشک و ملاتی. آجر در نمای بیرونی سوله‌ها و کارخانجات در خط مقدم مبارزه با طبیعت و استهلاک صنعتی است. باران‌های اسیدی مناطق صنعتی، طوفان در دشت‌های باز، تابش مستقیم آفتاب بر دیوارهای طویل و ارتعاشات دستگاه‌ها به طور همزمان به آن حمله می‌کنند. تحمل این مصالح در آزمایشگاه عالی است، اما در برابر بارهای جانبی در دیوارهایی با ارتفاع بیش از ۸ متر به راحتی تسلیم می‌شود. اما وقتی دیتیل‌های اصولی شاسی‌کشی یا اسکوپ‌گذاری و وال‌پست در پشت آن قرار می‌گیرد، ورق برمی‌گردد. این ترکیب مهندسی، نمای پایداری را برای سوله می‌سازد. در شرکت ساختمانی صاد، ما روزانه با متراژ بالایی از این نماهای صنعتی سر و کار داریم. برخلاف رندرهای سه‌بعدی، کارگاه صنعتی میدانی پر از خطاهای زیرسازی است. اگر اصول آجرکاری طبق نشریه ۵۵ و آیین‌نامه ۲۸۰۰ به درستی پیاده نشود، بهترین آجرهای نسوز هم در اثر لرزش جرثقیل سقفی سقوط کرده یا به سرعت شوره خواهند زد.

مراحل گام به گام اجرای آجر نمای سوله (روش خشک و تر)

فرایند تکمیل پوسته سالن صنعتی صرفاً با چیدن چند رج آجر میان ستون‌های فلزی حاصل نمی‌شود. همه چیز از اجرای وال‌پست‌ها و آماده‌سازی بستر آغاز می‌گردد. ما در مهندسی به آن برداشت ازبیلت (As-built) و شاقول‌بندی فریم‌های فلزی می‌گوییم. برخلاف نقشه‌های اولیه، دیتیل اجرایی نما زبان مشترک برای مدیریت رواداری‌ها (Tolerances) در دهانه‌های ۲۰ متری سوله است. آموزش اجرای اصولی از درک مکانیزم انتقال بار دیوارهای پیرامونی به فونداسیون شروع می‌شود.

۱. بررسی و آماده‌سازی سطح پیرامونی (میان‌قابی)

در این مرحله پیش از ورود متریال نما به کارگاه شرکت ساختمانی صاد، سلامت دیوارهای پرکننده بین ستون‌های سوله بررسی می‌شود. در روش تر، دیوار زیرین (معمولاً بلوک‌های سیمانی یا سفال) باید عاری از غبار کارگاهی باشد تا ملات بالاترین چسبندگی را ایجاد کند. در روش خشک، دیوارهای پیرامونی صرفاً نقش حائل دارند و بارهای نما از طریق براکت‌ها مستقیماً به شبکه‌ای از ناودانی‌ها و قوطی‌های فلزی (متصل به قاب اصلی) منتقل می‌شود. تجربه من نشان داده است که ضعف در اجرای وادارها (وال‌پست) در دهانه‌های عریض سوله، بزرگترین عامل شکم دادن و ریزش نماهای ملاتی در سال‌های اولیه بهره‌برداری است.

۲. زیرسازی و شاسی‌کشی فلزی (روش خشک) یا اعمال ملات (روش تر)

اینجا دقیقاً مسیر دو روش سنتی و مدرن در سوله‌سازی از هم جدا می‌شود. در روش خشک، شبکه‌ای از پروفیل‌های گالوانیزه یا آلومینیومی روی تیرریزی‌های فرعی سوار می‌شوند. بین ورق‌های سوله و این شاسی، لایه ضخیم عایق حرارتی (پشم سنگ دانسیته بالا) نصب می‌گردد تا از هدررفت انرژی سالن جلوگیری شود. اما در روش تر، دیوار با ملات ماسه سیمان پوشیده شده و آجرها رج به رج چیده می‌شوند. در اجرای تر روی دیوارهای بلند سوله، آیین‌نامه صراحتاً الزام می‌کند که آجر نما حتماً باید اسکوپ شود. ارتعاشات مداوم ماشین‌آلات سنگین در داخل سوله، ملات‌های بدون اسکوپ را به راحتی از آجر جدا می‌کند!

۳. ترازسنجی، شاقول‌بندی و مهار لبه‌های تاج سوله

پس از زیرسازی، خطوط تراز افقی در طول کل سالن (که ممکن است ۶۰ متر باشد) با دوربین نیوو یا توتال استیشن پیاده می‌شود. یک نکته ظریف اجرایی: عدم نصب ریسمان‌کار دقیق در طول دهانه‌ها، خطای تراز را تا زیر تاج سوله به صورت سینوسی نمایان می‌کند. در این گام، مهار لبه‌های آزاد در کنار درب‌های کرکره‌ای و تاج سقف آغاز می‌شود. در روش خشک، این نواحی با پروفیل‌های تقویتی مضاعف مهار می‌شوند تا مکش شدید باد در لبه‌های سوله باعث کنده شدن پلاک‌های آجری نشود.

۴. نصب پلاک‌های آجر و تثبیت مکانیکی/شیمیایی

در سیستم خشک سوله، آجرهای شیاردار صنعتی به صورت کشویی داخل ریل‌ها قفل می‌شوند (بدون ملات). این امر سرعت پوشش دادن نماهای وسیع را به شدت بالا می‌برد. اما در سیستم تر، آجرها (زنجاب شده) با درز استاندارد صنعتی (۱۰ تا ۱۲ میلی‌متر) روی ملات قرار می‌گیرند. در ارتفاعات بالای سوله، کار روی داربست‌های معلق یا متحرک بسیار دشوار است و استفاده از چسب‌های پلیمری به جای ملات سنگین، ایمنی و سرعت کار را به شدت افزایش می‌دهد.

۵. گیرش نهایی و بندکشی نما

آخرین گام در محیط پر گرد و غبار شهرک‌های صنعتی، پر کردن درزهاست. در نماهای تر، بندکشی باید با پودرهای استاندارد و آب‌گریز انجام شود تا دود و آلاینده‌های کارخانه روی نما رسوب نکند. بندکشی باید با ماله مخصوص فشرده شود تا در برابر باران‌های شلاقی که مستقیماً به دیوارهای بلند سوله می‌کوبند، کاملاً مقاوم گردد. در سیستم‌های خشک نیز باز گذاشتن درزها به تهویه طبیعی دیواره‌های سالن تولید کمک شایانی می‌کند.

انواع سیستم‌های اجرا و شاسی‌کشی در آجر نمای سوله (روش خشک)

الگوهای شاسی‌کشی ساختار انتقال بار نما را در برابر تکان‌های زلزله و نیروهای باد در سوله‌ها حفظ می‌کنند. در روش خشک، نحوه اتصال آجر به زیرسازی اسکلت سوله به چند دسته تقسیم می‌شود.

سیستم نصب ریلی

• پرکاربردترین و سریع‌ترین روش برای سطوح وسیع و یکپارچه سوله‌ها است. پروفیل‌های آلومینیومی به صورت افقی نصب می‌شوند و آجرهای شیاردار داخل ریل‌ها می‌لغزند. مقاومت این سیستم در برابر مکش باد دشت‌های باز در شهرک‌های صنعتی بی‌نظیر است.

سیستم نصب کلیپسی

• در این الگو، از پنجه‌های فلزی ضدزنگ برای درگیر کردن لبه‌های آجر استفاده می‌شود. این سیستم برای بخش‌های اداری سوله که نیازمند معماری پیچیده‌تر و پترن‌های هندسی هستند، بسیار ایده‌آل است اما نیازمند رگلاژ دقیق‌تری می‌باشد.

اجرای سنتی ملات‌دار در روش تر

• همان روش چیدمان با ملات ماسه سیمان است که معمولاً برای کرسی‌چینی یا دیوارهای کوتاه حیاط کارخانه (زیر ۳ متر) استفاده می‌شود. استفاده از این روش برای ارتفاع بالای ۶ متر در سوله‌ها به دلیل وزن وحشتناک ملات و خطر ریزش، به هیچ وجه توسط مهندسان توصیه نمی‌شود.

رفتار پوسته نما در تاج سوله با قسمت‌های پایینی آن تحت وزش باد یکسان نیست. شرکت ساختمانی صاد با بررسی نقشه‌های شاپ دراوینگ اسکلت فلزی، بهینه‌ترین سیستم را پیشنهاد می‌دهد تا همزمان ایمنی محیط کار و توجیه اقتصادی کارفرما تامین گردد.

زیرسازی بر روی دیوارهای پیرامونی سوله و بلوک سبک AAC

در ساخت سوله‌های مدرن، معمولاً دیوارهای میان‌قابی از بلوک‌های بتن هوادار اتوکلاو شده (AAC یا هبلکس) ساخته می‌شوند تا مقاومت در برابر حریق (Fire Rating) افزایش یابد. این بلوک‌ها عایق حرارتی بی‌نظیری هستند اما در برابر بار متمرکز ضعیف‌اند. در روش تر، دیوار هبلکس آب ملات را فوراً می‌کشد؛ بنابراین باید حتماً پرایمر بخورد. از سوی دیگر، در روش خشک، نمی‌توان براکت‌های سنگین شاسی‌کشی سوله را با رولپلاک‌های معمولی به بلوک AAC متصل کرد؛ در اینجا اتصال مستقیم شاسی‌کشی به تیرها، ستون‌های سوله و وال‌پست‌های فلزی کاملاً اجباری است. عدم رعایت این نکته باعث شکم دادن دیوار پیرامونی و فرو ریختن نما تحت ارتعاش ماشین‌آلات می‌گردد.

اجرای آجر نمای سوله در دهانه‌های بزرگ و پهنه‌های زلزله‌خیز

سوله‌ها سازه‌هایی با انعطاف‌پذیری بالا هستند. دیوارهای پیرامونی تحت تاثیر پدیده دریفت (Drift) فریم‌ها در هنگام زلزله یا طوفان هستند. اجرای نمای ملاتی تر در دهانه‌های بزرگ با سخت‌گیری‌های شدید (الزام به وال‌پست‌های متراکم عمودی و افقی) همراه است. در این سالن‌ها، سیستم نمای خشک پادشاهی می‌کند. شاسی‌کشی فلزی این امکان را فراهم می‌سازد که نما مستقل از تغییرمکان قاب سوله رفتار کند. هنگام زلزله، اسکلت فلزی می‌تواند نوسان کند بدون آنکه نیروی خردکننده‌ای به پلاک‌های آجری وارد شود. این استقلال حرکتی، مرز بین یک سالن صنعتی ایمن و یک فاجعه مالی در زمان بحران است.

آجرکاری نما در شهرک‌های صنعتی و چرخه‌های یخبندان

سوله‌ها معمولاً در حومه شهرها و نواحی باز صنعتی احداث می‌شوند؛ جایی که بادهای سرد، باران‌های اسیدی و رطوبت بی‌امان می‌تازند. نفوذ مداوم آب به داخل آجر و سپس یخ زدن آن، پدیده چرخه ذوب و یخبندان (Freeze-Thaw) را ایجاد می‌کند. در این اقلیم‌ها، استفاده از آجرهای نسوز با جذب آب زیر ۵٪ و پوشش‌های نانو ضدآب روی نما الزامی است. در روش خشک، مسیرهای عبور هوا در پشت آجرها باعث می‌شود رطوبت میعان‌شده (ناشی از گرمای داخل کارخانه و سرمای بیرون) به سرعت خشک شود و از زنگ‌زدگی اسکلت فلزی سوله جلوگیری گردد.

مدیریت بازشوهای سوله، درب‌های کرکره‌ای و شاقول‌بندی سطح

بیایید از زبان یک مجری تخصصی صحبت کنیم. مدیریت بازشوها در سوله یعنی مهار درب‌های عریض تریلی‌رو، هواکش‌های غول‌پیکر و نورگیرهای طولی. در اجرا، این نواحی بالاترین پتانسیل نفوذ آب را دارند. ضوابط اجرای فلاشینگ‌های فلزی در لبه پنجره‌ها و قاب‌بندی محکم درب‌ها اجباری است.

تجربه من نشان می‌دهد که در درزهای تقاطع آجر نما با ورق‌های ساندویچ پنل سقف، اگر آب‌بندی با چسب‌های پلی‌اورتان و فلاشینگ‌های گالوانیزه دقیق انجام نشود، آب باران مستقیماً به داخل سالن و روی ماشین‌آلات نفوذ می‌کند. راه حل مهندسی استفاده از دستگاه فرز آبی برای برش دقیق آجرها در کنج‌ها و هدایت اصولی آباب به سمت ناودان‌های سوله است.

درزهای کنترل و انبساط در نماهای طویل سالن‌های صنعتی

دیوارهای سوله گاهی ده‌ها متر طول دارند و سطوح وسیع آجرکاری تحت تاثیر شدید «انبساط حرارتی متریال» در زیر آفتاب تابستان هستند. فارغ از نوع سیستم (خشک یا تر)، یکی از مهم‌ترین دغدغه‌های مهندسی، قطع کردن پیوستگی نما و ایجاد درزهای انبساط (Expansion Joints) در فواصل منظم (عموماً هر ۶ تا ۸ متر در هم‌راستایی با ستون‌های سوله) است. این درزها باید با ماستیک‌های پلی‌اورتان صنعتی پر شوند. اگر اجرا نشوند، نیروی عظیم انبساطی باعث بادکردگی طولی نما و ایجاد ترک‌های وحشتناک در کل طول سالن خواهد شد.

جدول مقایسه روش نصب خشک و روش نصب تر در محیط سوله

قیمت گذاری نصب آجر نمای سوله (روش خشک و تر)

برآورد هزینه نماسازی سوله و تعیین دقیق دستمزد اکیپ نصاب، تابعی از متراژ بسیار بالا و ارتفاع سالن است. اولین عامل تعیین‌کننده، ارتفاع کار (مثلاً دیوارهای ۸ تا ۱۲ متری) و نیاز به داربست‌بندی‌های ایمن یا کلایمر در سراسر محیط کارخانه است که هزینه تجهیز کارگاه را بالا می‌برد.

دومین پارامتر کلیدی، مقایسه متریال است. روش خشک (مکانیکی) به دلیل نیاز به پروفیل‌های تقویتی سنگین جهت مهار بار باد، عایق پشم سنگ و یراق‌آلات، هزینه اولیه به مراتب بالاتری نسبت به روش تر دارد. اما در مقابل، روش تر در سوله‌ها نیازمند تناژ بالای سیمان، دردسر انتقال مصالح به ارتفاع و ریسک بالای ریزش است که هزینه‌های پنهان نگهداری را افزایش می‌دهد.

عامل سوم، نوع کاربری سوله است. پروژه‌هایی که نیازمند ایزولاسیون شدید هستند (مثل سوله‌های داروسازی یا سردخانه‌ها) به دلیل دیتیل‌های اجرایی دقیق در روش خشک، نیازمند نفر-ساعت بالاتری بوده که فرمول محاسبه قیمت نهایی متر مربع نما را تغییر خواهند داد.

بهینه سازی هزینه اجرای آجر نما پیرامونی

در پروژه‌های صنعتی که مساحت نما به هزاران متر مربع می‌رسد، ضایعات مصالح می‌تواند ضررهای ده‌ها میلیونی به همراه داشته باشد. خرید هوشمندانه از مراجع معتبری مانند شرکت ساختمانی صاد شروع خوبی است، اما مدیریت متریال هنر مجری است.

1. محاسبه دقیق مساحت نما با کسر درب‌های صنعتی: برآورد دقیق ابعاد و کسر متراژ درب‌های کرکره‌ای بزرگ الزامی است. این محاسبه نشان می‌دهد که دقیقاً به چه تناژ آجر و آهن‌آلات نیاز داریم.
2. مدیریت ضایعات در طول دهانه‌ها: با طراحی دقیق شاپ‌دراوینگ نمای سوله، می‌توان آجرها را با پترن‌های تکرارشونده چید و پرت مصالح را به زیر ۵٪ رساند.
3. انتخاب سیستم ترکیبی: اجرای روش تر با چسب پلیمری تا ارتفاع ۳ متر (برای مقاومت در برابر ضربه لیفتراک) و اجرای روش خشک ریلی برای ارتفاعات بالاتر تا تاج سوله، بهترین توجیه اقتصادی و مهندسی را به همراه دارد.

مقایسه نهایی اجرای آجر نمای سوله با سیستم خشک مکانیکی یا روش تر سنتی

سیستم ملات‌دار سنتی در سوله‌ها، بار مرده سنگینی به فونداسیون تحمیل کرده و به شدت در برابر ارتعاشات دستگاه‌های صنعتی شکننده است. در حالی که روش مدرن خشک، بر پایه اتصالات مکانیکی و استقلال از فریم فلزی استوار است. روش تر ارزان‌تر است اما در سوله آسیب‌پذیرتر است. در دنیا، روش خشک برای ساختمان‌های صنعتی به دلیل سرعت پوشش‌دهی بالا، عایق‌بندی بی‌نظیر (کاهش هزینه انرژی سوله) و قابلیت تعویض بخشی از نما در صورت برخورد ماشین‌آلات، بی‌رقیب است. در نهایت، انتخاب بین این دو روش ترکیبی از الزامات آیین‌نامه‌ای لرزه‌ای و کاربری سالن تولید است.

در نهایت، اجرای نمای سوله ترکیبی از مهندسی سازه‌های فلزی، دینامیک ارتعاشات و ظرافت معماری صنعتی است. درک عمیق رفتار پوسته‌های یکپارچه و طویل در برابر بارهای باد و زلزله، کلید ساختن کارخانه‌ای است که در گذر زمان ایستا و پربازده باقی بماند.

تجربیات کارگاهی اجرای آجر نما در سوله‌ها

ریزش نمای سالن صنعتی در حین تولید فاجعه‌بار است. در روش تر، عدم اجرای اسکوپ فلزی و نشست پی سوله به دلیل بارهای دینامیکی، باعث جدا شدن کل پوسته آجری می‌شود. ضربات ناشی از حرکت جرثقیل سقفی در طول زمان، ملات‌های خشک را پودر می‌کند. در روش خشک، عدم اتصال صحیح رانرها به وال‌پست‌های استاندارد باعث افتادگی تدریجی نما تحت فشار باد می‌شود. همچنین شستشوی نما با مواد اسیدی قوی در پایان کار، اتصالات گالوانیزه زیرسازی را به شدت مستعد زنگ‌زدگی در محیط‌های مرطوب کارخانه‌ای می‌کند.
