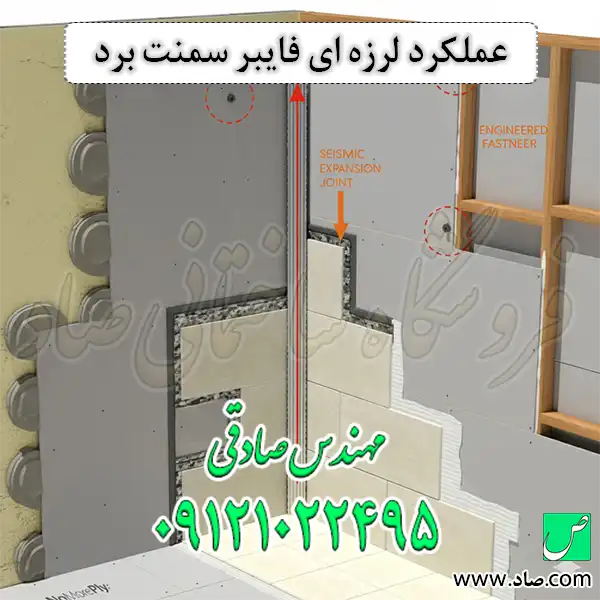

مقاومت لرزه ای فایبر سمنت برد

آنالیز مقاومت لرزه‌ای سمنت برد در نمای ساختمان

در سال‌های اخیر، تغییر رویکرد در طراحی نما از سیستم‌های تر به سیستم‌های خشک نظیر فایبر سمنت برد (Fiber Cement Board)، نه تنها سرعت و کیفیت اجرا را بهبود بخشیده، بلکه دغدغه‌های جدیدی را در خصوص عملکرد سازه‌ای این سیستم‌ها در برابر بارهای جانبی، به ویژه در مناطق پرخطر لرزه‌ای ایجاد کرده است. به عنوان یک متخصص در مهندسی سازه، تأکید می‌کنم که ارزیابی فنی پانل سیمانی الیاف دار نباید تنها محدود به مقاومت مصالح در برابر عوامل محیطی باشد؛ بلکه نحوه تعامل این پوشش‌ها با سازه اصلی تحت اثر جابجایی‌های نسبی طبقات و انتقال صحیح نیروها از نما به زیرسازی و سپس به المان‌های سازه‌ای، امری حیاتی و مهندسی است.

این مقاله، به صورت تخصصی، به مقاومت لرزه‌ای فایبر سمنت برد می‌پردازد و با تحلیل جزئیات اتصال و بررسی رفتار دیافراگمی این نماها، توجیه فنی لازم برای استفاده ایمن و مطابق با آیین‌نامه‌ها را ارائه می‌دهد.

خواص مکانیکی فایبر سمنت برد

برای درک رفتار فایبر سمنت برد در برابر زلزله، ابتدا باید ساختار داخلی آن را شناخت. این محصول، نه یک مصالح صرفاً تزئینی، بلکه یک کامپوزیت مهندسی‌شده است که خواص مکانیکی آن، عملکرد لرزه‌ای سیستم نمای خشک را تعیین می‌کند.

نقش سیمان، سیلیس و الیاف سلولزی در شکل‌پذیری

فایبر سمنت برد ترکیبی از سیمان پورتلند، سیلیس ریزدانه، آب و مهم‌تر از همه، الیاف سلولزی است.

• نقش سیمان و سیلیس: ماتریس اصلی را تشکیل می‌دهند که وظیفه تأمین مقاومت فشاری و سختی را بر عهده دارند.
• نقش الیاف سلولزی: این الیاف، نقش تقویت‌کننده را ایفا می‌کنند. قیمت فایبر سمنت برد به صورت مستقیم با درجه کیفی الیاف به کار رفته در ارتباط است. در علم مواد، افزودن الیاف به یک ماتریس ترد (مانند سیمان) باعث افزایش انرژی شکست و بهبود شکل‌پذیری (Ductility) می‌شود. این خاصیت شکل‌پذیری نسبی، فایبر سمنت را از بتن معمولی متمایز می‌کند و در جذب تنش‌های ناشی از تغییر شکل‌های لرزه‌ای اهمیت حیاتی دارد.

مشخصات لرزه ای فایبر سمنت برد

تحلیل مقاومت لرزه‌ای فایبر سمنت برد متکی بر سه پارامتر مهندسی کلیدی است:

• مدول الاستیسیته (Elastic Modulus): تعیین‌کننده سختی پانل است و نشان می‌دهد پانل چقدر می‌تواند در برابر تغییر شکل‌های اولیه مقاومت کند.
• مقاومت خمشی (Flexural Strength): حیاتی‌ترین پارامتر، زیرا در نماهای خشک، پانل‌ها عمدتاً تحت بارهای عمود بر صفحه (باد و بارهای اینرسی لرزه‌ای) دچار خمش می‌شوند.
• وزن مخصوص پایین (Low Density): به عنوان یک المان غیرسازه‌ای سبک، جرم اضافه شده به سازه اصلی را به شدت کاهش می‌دهد، که مستقیماً منجر به کاهش نیروی اینرسی لرزه‌ای کل ساختمان می‌شود (مطابق با اصول طراحی لرزه‌ای).

کلیه خواص مکانیکی فایبر سمنت برد باید بر اساس روش‌های آزمون استاندارد بین‌المللی مانند ASTM C1186 (استاندارد مشخصات عملکردی پانل‌های فایبر سمنت تخت) تأیید شود.

تحلیل عملکرد دیافراگمی و انتقال بار فایبر سمنت برد

در یک رویداد لرزه‌ای، سیستم نمای خشک باید دو وظیفه کلیدی را انجام دهد: حفظ یکپارچگی خود در برابر بارهای اینرسی و تحمل جابجایی‌های ناشی از تغییر شکل سازه اصلی (Inter-Story Drift).

رفتار دیافراگمی فایبر سمنت برد

برخلاف دیوارهای برشی، فایبر سمنت برد و سیستم زیرسازی آن، صرفاً به عنوان یک المان پوششی تلقی می‌شوند و نباید در مدل‌سازی سازه، صلبیت آن‌ها در نظر گرفته شود. با این حال، در سطح موضعی:

• کاهش ریسک آوار: به دلیل وزن کم و اتصال مکانیکی به زیرسازی (به جای ملات)، خطر فروریختن و تولید آوار سنگی در معابر عمومی در زمان زلزله به شدت کاهش می‌یابد. این مزیت کلیدی، عملکرد لرزه‌ای فایبر سمنت برد را از مصالح بنایی سنتی متمایز می‌کند.
• جذب انرژی موضعی: سیستم اتصال پیچ و پرچ در زیرسازی می‌تواند مقداری از انرژی لرزه‌ای را از طریق اصطکاک و تغییر شکل‌های الاستیک موضعی جذب کند.

مسیر انتقال بار لرزه‌ای از نما به سازه اصلی

مسیر انتقال بار در سیستم فایبر سمنت برد حیاتی‌ترین نقطه است و ضعیف‌ترین حلقه محسوب می‌شود:

1. پانل فایبر سمنت: نیروهای اینرسی را جذب می‌کند.
2. پیچ و پرچ: بار را از پانل به پروفیل‌های زیرسازی (عموماً آلومینیومی یا گالوانیزه) منتقل می‌کند.
3. براکت‌های (Bracket) اتصال: بار را از زیرسازی به سازه‌ اصلی (ستون یا سقف بتنی/فولادی) منتقل می‌کنند.

نقطه شکست معمول: شکست در اتصالات پانل به زیرسازی (Failure of Fasteners) یا گسیختگی براکت‌ها به دلیل تمرکز تنش، پیش از تخریب خود پانل رخ می‌دهد. طراحی مهندسی باید اطمینان حاصل کند که این اتصالات دارای ظرفیت باربری کافی و قابلیت جذب تغییر شکل هستند.

تحلیل مهندسی سیستم زیرسازی گالوانیزه و اتصالات

عملکرد لرزه‌ای این نما مستقیماً به طراحی زیرسازی آن بستگی دارد، که عمدتاً از پروفیل‌های فولادی سبک (LSF) یا آلومینیومی تشکیل شده است.

اهمیت طراحی اتصالات شیاردار

در هنگام زلزله، طبقات ساختمان نسبت به یکدیگر جابجا می‌شوند. زیرسازی نما باید بتواند این جابجایی را بدون آسیب دیدن دائمی یا تخریب اتصال تحمل کند. به همین دلیل، در براکت‌های اتصال دهنده زیرسازی به سازه، استفاده از سوراخ‌های شیاردار (Slotted Holes) به‌جای سوراخ‌های گرد استاندارد، یک الزام مهندسی است.

• مزیت فنی: این شیارها به زیرسازی اجازه می‌دهند تا در صفحه افقی (عمود بر نما) کمی حرکت کند و جابجایی نسبی سازه را جذب نماید، بدون آنکه تنش‌های شدید را به پانل‌ها منتقل کند. این رویکرد، در راستای اصول طراحی لرزه‌ای بر مبنای عملکرد است.

راهکارهای مهندسی برای ارتقای مقاومت لرزه‌ای سیستم فایبر سمنت

با توجه به سال‌ها تجربه در نظارت و اجرا، نکات زیر برای اطمینان از حداکثر مقاومت لرزه‌ای فایبر سمنت برد حیاتی هستند:

نکات اجرایی و نظارتی برای تأمین عملکرد لرزه‌ای مطلوب فایبر سمنت برد

1. تمایز بین درز انبساطی و درز لرزه‌ای: درزهای انبساطی تنها تغییر شکل‌های ناشی از حرارت و رطوبت را پوشش می‌دهند. اما در نقاطی که اتصال نما از یک بخش سازه به بخش دیگر (مانند از ستون به دیوار برشی) تغییر می‌کند، باید درز لرزه‌ای بزرگتر با عرض کافی (بر اساس محاسبات حداکثر دریفت) تعبیه شود و زیرسازی در آنجا گسسته باشد.
2. کنترل گشتاور سفت کردن پیچ‌های اتصال: پیچ‌هایی که پانل فایبر سمنت را به زیرسازی متصل می‌کنند، نباید بیش از حد سفت شوند (Over-Torquing). سفت شدن بیش از حد می‌تواند باعث تمرکز تنش در اطراف سوراخ و کاهش مقاومت برشی و کششی موضعی پانل شود. باید از ابزارهای کالیبره شده برای اعمال گشتاور استاندارد استفاده شود.
3. استفاده از واشر یا پد الاستیک: در محل اتصال براکت زیرسازی به سازه اصلی، استفاده از پدهای الاستیک (مانند نئوپرن) می‌تواند به عنوان یک کاهنده لرزش موضعی عمل کرده و از انتقال مستقیم فرکانس‌های بالا از سازه به نما جلوگیری کند. این امر، عمر مفید اتصالات و مقاومت خستگی سیستم را به شدت افزایش می‌دهد.
4. بررسی کیفیت الیاف: تأییدیه کیفیت الیاف سلولزی در فرآیند تولید فایبر سمنت برد ضروری است؛ زیرا مقاومت به ضربه (Impact Resistance) و قابلیت جذب انرژی در کامپوزیت‌های سیمانی به صورت مستقیم به طول و توزیع الیاف بستگی دارد.

توجیه فنی کاربرد فایبر سمنت برد در ساختمان

مقاومت لرزه‌ای فایبر سمنت برد در سیستم نمای خشک، یک عملکرد مرکب و سیستمی است که نه تنها به خواص ذاتی پانل (بهبود یافته توسط الیاف)، بلکه به طور کلیدی به طراحی دقیق زیرسازی (Sub-Framing) و جزئیات اتصال وابسته است.

از دیدگاه مهندسی سازه، استفاده از فایبر سمنت در مناطق لرزه‌خیز کاملاً توجیه فنی دارد، مشروط بر آنکه سه اصل زیر رعایت شود:

1. طراحی بر اساس دریفت: زیرسازی و اتصالات باید برای تحمل جابجایی‌های نسبی طبقات (Drift) محاسبه شده در طراحی لرزه‌ای سازه اصلی، طراحی و اجرا شوند.
2. سبک‌سازی و کاهش بار اینرسی: وزن کم سمنت برد نما یک مزیت لرزه‌ای بزرگ است و باعث کاهش نیروهای برشی کف (Base Shear) در سازه می‌شود.
3. پایبندی به مقررات: تمامی اتصالات باید با الزامات فصل‌های مربوط به بارهای جانبی در مقررات ملی ساختمان ایران (مانند مبحث ششم یا مبحث دهم) و استانداردهای طراحی اتصالات سازه‌ای مطابقت داشته باشند.

به عنوان متخصص، توصیه می‌کنم پیش از انتخاب و اجرای این سیستم در پروژه‌های مهم، جزئیات فنی زیرسازی را برای ارزیابی عملکرد دیافراگمی در برابر بارهای جانبی، از تأمین‌کننده دریافت و با اصول مهندسی سازه مطابقت دهید.

عملکرد سمنت برد در برابر زلزله چیست؟

عملکرد سمنت برد در برابر زلزله سیستمی یکپارچه از رفتار مکانیکی صفحات سیمانی الیافی، زیرسازی فلزی گالوانیزه، اتصالات انعطاف پذیر و جزئیات درزهای حرکتی است که وظیفه کاهش جرم لرزه ای نما و تیغه ها، کنترل تغییر مکان نسبی طبقات، جلوگیری از سقوط قطعات غیرسازه ای، و تضمین بالاترین سطح ایمنی بهره برداران در هنگام رخداد زلزله را بر عهده دارد.

نکات مهندسی رفتار لرزه ای و مهار سمنت برد

• محاسبات جرم لرزه ای و پایداری زیرسازی: تجربه کارگاهی نشان می دهد هرگز نباید عملکرد سمنت برد در برابر زلزله را بدون محاسبه دقیق وزن واحد سطح، شتاب پایه طرح و ظرفیت اتصالات به سازه اصلی ارزیابی کرد. عملکرد ایمن و جلوگیری از کنده شدن پانل ارتباط مستقیمی با اجرای استادینگ استاندارد، نوع پیچ و مهار و صلبیت قاب پشتیبان دارد.
• سیستم های درز حرکتی و مهار تمرکز تنش: طراحی درزهای انبساط و استفاده از اتصالات لغزشی باید به گونه ای باشد که از پدیده های مخربی نظیر ترک قطری، لهیدگی لبه سوراخ پیچ و جداشدگی پانل از پروفیل جلوگیری شود تا رفتار صفحه در تغییر مکان جانبی همواره کنترل شده بماند.
• سیستم کنترل واژگونی و مهار خارج از صفحه: مهار سمنت برد در برابر نیروهای خارج از صفحه زلزله حیاتی است. عدم اجرای صحیح بست های ضد واژگونی و فواصل مجاز مهار باعث پرتاب پانل به فضای داخلی یا معبر عمومی شده و خطر جانی جدی ایجاد می کند.

تحلیل جامع استانداردها و ایین نامه های عملکرد سمنت برد در برابر زلزله در صنعت ساختمان

عملکرد سمنت برد در برابر زلزله و سیستم های زیرسازی خشک به عنوان بخش حساس اجزای غیرسازه ای، نیازمند رعایت دقیق استانداردهای مهندسی و ایین نامه های ملی و بین المللی هستند. این استانداردها مسیر مشخصی را برای تضمین مهار لرزه ای، مدیریت تغییر مکان نسبی، و اطمینان از عدم ایجاد خطر جانی ارائه می دهند. جدول ارائه شده، مجموعه ای جامع از مراجع معتبر و دستورالعمل های اجرایی را در قالب کاربردهای مختلف نما و تیغه سبک به نمایش می گذارد. در اینجا مهم ترین نکات فنی و مهندسی این استانداردها را در قالب بخش های تخصصی بررسی می کنیم.

نقش استاندارد 2800 و مبحث ششم در تضمین مهار لرزه ای

استاندارد 2800 و مبحث ششم به عنوان مراجع قانونی بارگذاری لرزه ای، نقش حیاتی در حفظ ایمنی اجزای غیرسازه ای دارند. این مباحث اطمینان می دهند که نیروی زلزله وارد بر پانل و پروفیل محاسبه شده و مهار به اعضای سازه ای اصلی انجام شود. صفحه ای که بدون مهار خارج از صفحه نصب شود مستعد سقوط است و طبق این استانداردها نیازمند طراحی اتصال و فاصله مهار مجاز پیش از اجرا می باشد.

استانداردهای بین المللی ASTM C1186 و الزامات مکانیکی صفحه

استانداردهای انجمن مواد و ازمون آمریکا (ASTM) جزو مهم ترین مراجع فنی در حوزه کنترل کیفیت فایبر سمنت است. بر اساس این استاندارد، عملکرد سمنت برد در برابر زلزله وابسته به مقاومت خمشی، یکنواختی ضخامت و عدم تردی بیش از حد صفحه است. همچنین کیفیت لبه سوراخ کاری و رفتار صفحه زیر بار تکراری باید با مشخصات کارخانه همخوان باشد تا از شکست ترد در محل پیچ جلوگیری گردد.

وظیفه مبحث هشتم در مدیریت جداسازی تیغه از قاب

مبحث هشتم، استفاده از تیغه های سبک و پوشش های جدا از قاب را به عنوان روش کاهش اسیب غیرسازه ای می شناسد. این ضوابط ایجاب می کند که اندرکنش ناخواسته دیوار با ستون و تیر حداقل شود. انتقال نیرو از سمنت برد به سازه باید از مسیر اتصالات پیش بینی شده باشد تا در دریفت طبقات، ترک های گسترده و ریزش رخ ندهد.

اهمیت ضوابط ایمنی جانی برای بهره برداری پس از زلزله

نما و تیغه های سمنت برد در زلزله های متوسط نیز می توانند خطرساز شوند. ضوابط ایمنی جانی تضمین کننده عدم انسداد مسیر فرار و عدم پرتاب قطعات به معابر هستند. نصب در ارتفاع بدون بست ضد واژگونی و واشر مناسب، به دلیل خطر سقوط صفحه، اکیدا ممنوع است.

نگاهی مهندسی به سیستم زیرسازی و شبکه های اتصال لرزه ای

در سیستم های مرتبط با عملکرد سمنت برد در برابر زلزله، اجزای الکترومکانیکی نیست بلکه اجزای سازه ای سبک (استادینگ، رانر، براکت، پیچ خودکار و بست های لغزشی) عناصر اصلی شکل دهنده به رفتار لرزه ای هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از تمرکز تنش، افت ظرفیت اتصال در اثر خوردگی، و تامین یکپارچگی مهار در طول زمان، در جایگاه اصلی تضمین ایمنی پروژه های ساختمانی قرار دارند.

اهمیت سازگاری تغییر مکان در زیرسازی و پانل

سمنت برد نسبتا صلب و شکننده تر از فولاد سرد نورد است. زیرسازی باید اجازه دهد تغییر مکان جانبی طبقات تا حد مجاز ایین نامه بدون انتقال تنش مخرب به صفحه جذب شود. فاصله نامناسب استادها و سختی بیش از حد اتصال باعث ترک زودهنگام می شود و انعطاف بیش از حد نیز به لرزش و لق شدن پیچ می انجامد.

بهترین ازمون های کنترل کیفیت: خمش، ضربه و بازرسی اتصال

کنترل کیفیت مرتبط با عملکرد سمنت برد در برابر زلزله در مرحله پیش از بهره برداری فوق العاده حساس است. ازمون مقاومت خمشی و ضربه به صورت نمونه گیری انجام می شود تا از ظرفیت صفحه اطمینان حاصل شود. همچنین بررسی گشتاور نصب پیچ، فاصله لبه تا سوراخ و عدم لهیدگی واشر برای اطمینان از رفتار قابل قبول اتصال در بار رفت و برگشتی انجام می گیرد.

اهمیت اتصالات لغزشی و پرهیز از گیرداری ناخواسته

گیرداری کامل پانل به قاب بدون درز حرکتی یکی از مهم ترین عوامل ترک و کنده شدن در زلزله است. تیم های نظارتی شرکت ساختمانی صاد، اجرای سمنت برد به صورت کاملا صلب و بدون درز انقطاع در محل تقاطع با تیر و ستون را اکیدا ممنوع کرده و اجرای جزئیات لغزشی و فاصله آزاد کنترل شده را به شدت کنترل و الزام می کنند.

راهنمای جامع اجرای مهار به سازه اصلی (ضوابط اتصالی)

برای استقرار یک سیستم پایدار، انتقال نیروی لرزه ای از رانر و براکت به تیر، ستون یا سقف بتنی با رول بولت یا جوش به صفحات مدفون الزامی است. وزن تجمعی نما در ارتفاع می تواند نیروی برشی و کششی قابل توجهی ایجاد کند. شرکت ساختمانی صاد با تسلط کامل بر ضوابط اجزای غیرسازه ای و جزییات اجرایی، طراحی و نصب سیستم های سمنت برد را مطابق با بالاترین استانداردهای مهندسی لرزه ای تضمین می نماید تا خطر سقوط به صفر برسد.

جمع بندی و راهنمای مهندسی برای انتخاب ضخامت و فواصل مهار

درک درست از ارتفاع طبقه، شتاب طرح منطقه و نوع کاربری، تعیین کننده ضخامت سمنت برد و فاصله استادینگ است. فاصله مهار باید حداقل پاسخگوی نیروی خارج از صفحه و محدودیت تغییر شکل باشد تا در زلزله integritی نما حفظ شود. نمونه های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که خطرات ناشی از اسیب غیرسازه ای را به حداقل می رساند.

مزایای سیستم های مبتنی بر عملکرد سمنت برد در برابر زلزله

1. مدیریت هزینه ها و توجیه اقتصادی بسیار بالا

• عملکرد سمنت برد در برابر زلزله به دلیل وزن کمتر نسبت به سنگ و اجر و کاهش نیاز به تقویت سازه برای جرم نما، هزینه تمام شده اسکلت و فونداسیون را کاهش می دهد. در پروژه های بلندمرتبه، این صرفه جویی در بلندمدت بسیار چشمگیر است.

2. ارتقای دقت اجرایی و کنترل کیفیت (QA/QC)

• استفاده از سیستم های خشک و مدولار، خطای اجرایی دیوارچینی سنتی و دوغاب ریزی نامنظم را کاهش می دهد. این نظم اجرایی باعث می شود فواصل پیچ، درزها و مهارها کاملا یکنواخت و مطابق با جزییات مهندسی باشد.

3. انعطاف پذیری و حفظ ایمنی جانی (Life Safety)

• در سیستم های مدرن نما و تیغه با سمنت برد، شکست ترد گسترده مشابه دیوارهای بنایی سنگین کمتر رخ می دهد. کاهش آوار سنگین و امکان تعویض موضعی پانل اسیب دیده، این روش را به گزینه ای ایمن تر پس از زلزله تبدیل کرده است.

4. استقلال عملکردی و سرعت فوق العاده در نصب

• سیستم های سمنت برد توانایی پوشش سریع سطوح وسیع با اکیپ محدود را دارند. این سرعت برای پروژه هایی که نیازمند بستن نازک کاری و بهره برداری زودهنگام هستند، یک الزام عملی است.

معایب و چالش های تامین عملکرد سمنت برد در برابر زلزله

1. هزینه های اولیه بالا برای زیرسازی و اتصالات استاندارد

• تامین عملکرد سمنت برد در برابر زلزله نیازمند سرمایه گذاری برای پروفیل گالوانیزه مرغوب، بست های لغزشی، پیچ و رول بولت استاندارد و اجرای دقیق درزها است که برای پروژه های بسیار کوچک گاهی از دیوارچینی ساده گران تر تمام می شود.

2. نیاز به نیروی متخصص و کنترل کارگاهی دقیق

• عملیات نصب نیازمند اکیپ آشنا با جزییات لرزه ای است. در پروژه های شهری با نظارت ضعیف، حذف درز حرکتی یا کم کردن تعداد پیچ به سرعت کیفیت لرزه ای را از بین می برد.

3. وابستگی به سرویس های دوره ای و بازرسی اتصالات

• سیستم های نمای خشک نیازمند بازدید دوره ای پیچ ها، بست ها و وضعیت درزگیرها هستند. در صورت شل شدن اتصال یا خوردگی پروفیل، عملکرد سمنت برد در برابر زلزله تضعیف شده و نیاز به تعمیر تخصصی دارد.

4. حساسیت شدید به جزییات لبه، سوراخ کاری و تکیه گاه

• در صورت عدم رعایت فاصله لبه تا پیچ، استفاده از مته نامناسب یا زیرسازی ناهمتراز، تمرکز تنش باعث ترک گوشه و شکست صفحه در تغییر مکان جانبی می شود. این حساسیت نیازمند نظارت دقیق مهندسی اجرا است.

تجهیزات و متعلقات مورد استفاده برای بهبود عملکرد سمنت برد در برابر زلزله

انتخاب دقیق نوع تجهیزات و متریال در کیفیت نهایی عملکرد سمنت برد در برابر زلزله نقش حیاتی دارد و باید کاملا منطبق با ارتفاع نصب، شتاب طرح منطقه و شرایط اقلیمی باشد. مصالح مختلفی در بازار نمای خشک وجود دارد، اما دو مکانیزم مرسوم به ترتیب سیستم استادینگ و رانر گالوانیزه با اتصال مستقیم و سیستم براکت و ریل با قابلیت تنظیم و لغزش هستند که بر اساس مشخصات مهندسی انتخاب می شوند.

اجرای زیرسازی استاندارد با مقاطع سرد نورد و پوشش روی مناسب برای فضاهای داخلی و نمای خارجی کاربرد فراوانی دارد. در شرایطی که کارفرما قصد اجرای نمای مرتفع را دارد، این زیرسازی ها با مجهز شدن به بست های ضد واژگونی و سوراخ های لوبیایی، گزینه ای رایج و پایدار برای تحمل نیروی لرزه ای هستند.

در مقابل، تجهیزات جانبی نظیر پیچ خودکار سرمته دار با واشر EPDM، رول بولت های لرزه ای و فوم یا پروفیل درز انقطاع، توانایی عالی در مدیریت حرکت نسبی دارند و از انتقال تنش مخرب به صفحه جلوگیری می کنند. در پروژه هایی که دریفت طبقات بالاست، این جزییات هوشمند تنها گزینه مهندسی و ایمن محسوب می شوند.

علاوه بر انتخاب نوع زیرسازی، کیفیت مصالح مصرفی مانند سمنت برد با رده خمشی مناسب، پروفیل با ضخامت واقعی و اتصالات ضدزنگ از عوامل تاثیرگذار بر عمر مفید سیستم است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان نما و اجزای غیرسازه ای، بر اساس سطح خطر لرزه خیزی و استانداردهای روز، بهترین انتخاب سیستم های مهار و پوشش را انجام می دهد؛ این رویکرد باعث کاهش چشمگیر اسیب غیرسازه ای و افزایش ایمنی بهره برداری می گردد.

اهمیت کیفیت زیرسازی، اب بندی اتصالات و سیستم های درز حرکتی

بسترهای سازه ای سبک و زیرساخت های اتصالی در سیستم های سمنت برد بسیار حساس هستند، زیرا پدیده هایی نظیر لق شدگی پیچ، خوردگی پروفیل، ترک گوشه و سقوط خارج از صفحه همواره ان ها را تهدید می کند. یک زیرساخت استاندارد برای نما و تیغه باید دارای ویژگی های کیفی دقیق باشد که تاثیر مستقیمی بر دوام لرزه ای دارد.

• جنس و کیفیت پروفیل: استادینگ باید با ضخامت اسمی تایید شده و پوشش گالوانیزه مناسب باشد. پروفیل ضعیف باعث کمانش موضعی و از دست رفتن مهار صفحه می شود.
• درز حرکتی و قطع اندرکنش: استفاده از سمنت برد بدون درز انقطاع در مجاورت تیر و ستون اکیدا ممنوع است. تکیه بر اتصال صلب باعث انتقال دریفت و ترک گسترده می شود.
• اتصالات به سازه اصلی: در شبکه های مهار، تمامی رول بولت ها و جوش ها باید بر اساس نیروی کششی و برشی زلزله طراحی شوند تا از کنده شدن رانر جلوگیری گردد.
• ایزولاسیون رطوبتی و محافظت خوردگی: اب بندی پشت نما و جلوگیری از نفوذ اب به پروفیل باید دقیق انجام شود تا خوردگی مانع حفظ ظرفیت اتصال در طول عمر بهره برداری نگردد.

بی توجهی به این مشخصات در بسیاری از پروژه ها باعث مشکلاتی همچون ترک های مورب، شل شدن پیچ ها، نفوذ رطوبت و در نهایت سلب ایمنی نما می شود که نیازمند جمع اوری پانل و هزینه های سنگین ترمیم خواهد بود.

مراحل گام به گام طراحی و اجرای مقاوم لرزه ای سمنت برد

1. طراحی نقشه های اجرایی، جانمایی درز و محاسبه مهار

• اولین و حیاتی ترین گام، برداشت دقیق ابعاد، تعیین محورهای درز انقطاع، محاسبه نیروی لرزه ای اجزای غیرسازه ای و تهیه جزییات اتصال بر اساس نقشه های سازه ای است.

2. نصب و برپایی زیرسازی گالوانیزه

• پس از اماده سازی سطح و علامت گذاری، رانر و استادینگ توسط اکیپ نصب مستقر می شوند. سپس شاقولی، تراز و مهار موقت برای پایداری حین کار انجام می گیرد.

3. اتصال متعلقات مهاری و الکترونیکی نیست، بلکه مکانیکی

• براکت ها، بست های لغزشی، عایق در صورت نیاز و اتصالات به تیر و ستون نصب می شوند. کنترل گشتاور و عمق فرورفتگی پیچ در این مرحله الزامی است.

4. نصب ازمایشی پانل و تست سیستم

• اولین ردیف سمنت برد با رعایت فاصله لبه و الگوی پیچ نصب شده و عملکرد درزها، هم باد بودن سطح و عدم تمرکز تنش به دقت بررسی می شود.

5. تکمیل، اب بندی درزها و نگهداری دوره ای

• پس از تایید کیفیت نصب، درزگیرها و فلاشینگ ها اجرا شده و برنامه بازدید دوره ای اتصالات نما در دستور کار قرار می گیرد.

نکات اجرایی کلیدی و ترفندهای کارگاهی عملکرد سمنت برد در برابر زلزله

• اصل جداسازی از قاب سازه ای: طراحی باید به گونه ای باشد که تیغه و نما نیروی جانبی قاب را تحمل نکنند. اتصال صلب به تیر و ستون رفتار لرزه ای را مختل می کند.
• ممنوعیت کاهش خودسرانه تعداد پیچ: کم کردن پیچ برای سرعت کار، ظرفیت خارج از صفحه را به شدت کاهش می دهد و خطر سقوط را بالا می برد.
• رعایت فاصله لبه تا مرکز سوراخ: برای جلوگیری از پریدگی گوشه، حداقل فاصله لبه باید مطابق توصیه سازنده رعایت شود.
• پرهیز از سوراخ کاری ضربه ای نامناسب: مته کند یا ضربه کنترل نشده ترک های مویی ایجاد می کند که در زلزله رشد می کنند.
• کالیبراسیون چشمی و ابزاری تراز زیرسازی: ناهمترازی استادینگ باعث تنش پیش از بهره برداری می شود و عملکرد سمنت برد در برابر زلزله را تضعیف می کند.
• کنترل کیفیت پوشش گالوانیزه: پروفیل با روی ناکافی در محیط مرطوب زود خورده می شود و اتصال ظرفیت خود را از دست می دهد.
• بررسی سلامت بست ضد واژگونی: در نماهای بلند، بست های کمکی باید سالم و در فواصل منظم باشند تا از بلندشدگی پانل جلوگیری شود.
• عایق بندی و مدیریت درز در اقلیم سخت: در مناطق پر بارش یا با اختلاف دمای زیاد، درزگیر مناسب مانع نفوذ اب و تخریب تدریجی زیرسازی می شود.

عیوب رایج در عملکرد سمنت برد در برابر زلزله و روش های پیشگیری

در عمل نصب سمنت برد و کار با سیستم های خشک، مشکلاتی مانند ترک گوشه، شل شدگی پیچ، جداشدگی از زیرسازی، لهیدگی لبه سوراخ و سقوط خارج از صفحه از موارد متداولی هستند که ایمنی جانی و پیوستگی بهره برداری را تهدید می کنند. بسیاری از این ایرادات ناشی از ضعف در جزییات اتصال، عدم اجرای درز حرکتی و استفاده از زیرسازی غیراستاندارد است.

• ترک قطری و گوشه پریدگی: معمولا به علت گیرداری ناخواسته، فاصله کم پیچ از لبه یا دریفت بالای طبقه رخ می دهد. اجرای درز انقطاع و رعایت الگوی پیچ راه حل این مسئله است.
• شل شدگی و خستگی اتصال: این مشکل نشان دهنده ارتعاش مداوم، واشر نامناسب یا سوراخ کاری بیش از حد بزرگ است. استفاده از پیچ و واشر استاندارد و گشتاور کنترل شده این ناهنجاری را رفع می کند.
• اندرکنش مخرب با سازه اصلی: چسباندن کامل تیغه به ستون بدون فاصله آزاد باعث اسیب دوطرفه می شود. جداسازی صحیح و پرکننده انعطاف پذیر راه حل است.
• سقوط خارج از صفحه: مهار ناکافی در برابر شتاب عمود بر صفحه رخ می دهد. افزایش نقاط مهار و بست ضد واژگونی ایمنی را تضمین می کند.

برای حفظ عملکرد سمنت برد در برابر زلزله، ضروری است پرسنل نصب، مهارت کافی در جزییات لرزه ای و کار با ابزار دقیق را داشته باشند و این روند تحت نظارت مهندسین اجرا شود. شرکت ساختمانی صاد با بهره گیری از تیم تخصصی نما و تیغه های سبک، تضمین کننده اجرای پایدار و ایمن سمنت برد در پروژه های ساختمانی مختلف است.

سیستم سمنت برد یک فناوری پایه ای با مدیریت عالی جرم و راندمان بالا برای کاهش اسیب غیرسازه ای است، اما نیاز به جزییات مهاری و تیم نصب متخصص دارد. روش های سنتی سنگین به دلیل اجرای آشنا در مقیاس کوچک کاربرد دارند، اما اوار و اندرکنش مخرب ان ها در زلزله بیشتر است.

قیمت گذاری و هزینه استقرار سیستم مقاوم لرزه ای سمنت برد

برآورد دقیق و مهندسی هزینه استقرار سیستم مرتبط با عملکرد سمنت برد در برابر زلزله، نیازمند آنالیز بهای دقیق از متراژ نما یا تیغه، قیمت روز پروفیل و صفحه، هزینه اتصالات مهاری و جزییات اجرایی مانند درزگیر و رول بولت است. در پروژه های ساختمانی، تخمین اشتباه هزینه ها می تواند منجر به حذف جزییات لرزه ای و در نهایت بروز خطر جانی گردد. هزینه نهایی تابع چند متغیره از ارتفاع نصب، نوسانات بازار فولاد، دستمزد اکیپ متخصص و سطح خطر لرزه خیزی است.

انالیز بهای مصالح: صفحه، پروفیل و اتصالات

بخش عمده ای از هزینه اولیه مستقیما به قیمت خرید سمنت برد، استادینگ گالوانیزه و یراق الات بستگی دارد. قلب تپنده سیستم، کیفیت اتصال و صحت اجرای درز حرکتی است. در محاسبات مهندسی، هزینه بر اساس مترمربع تمام شده و تعداد نقاط مهار محاسبه می شود.

تاثیر ارتفاع و دسترسی کارگاهی بر قیمت تمام شده

در شرایط واقعی کارگاه، داربست، کلایمر و محدودیت دسترسی تعیین کننده اصلی قیمت نصب هستند. کرایه تجهیزات ارتفاع و زمان بیشتر نصب در نماهای بلند بر اساس مترمربع و روز-کار محاسبه می شود. اگرچه سمنت برد سبک است، اما در برج ها هزینه دسترسی می تواند سهم بزرگی از بودجه را بگیرد.

هزینه های پنهان: مهار به سازه، ازمایش و اصلاح جزییات

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه های جانبی مهار لرزه ای است. هزینه رول بولت کاری روی بتن، تقویت موضعی، بازدید جوش و اصلاح درزهای فراموش شده، مستقیما بر بهای تمام شده تاثیر می گذارند. همچنین اموزش اکیپ و کنترل کیفیت مرحله ای نیز ایتمی مجزا محسوب می شود.

دستمزد اجرای اکیپ متخصص و پیچیدگی های جزییات لرزه ای

دستمزد استادکار نصب نمای خشک به دلیل تخصصی بودن فرآیندها مانند اجرای سوراخ لوبیایی، تنظیم بست لغزشی و اب بندی درز نسبتا بالاست. استفاده از تیم مجرب برای اجرای دقیق عملکرد سمنت برد در برابر زلزله، دستمزد مجزایی می طلبد که تضمین کننده ایمنی بهره برداران در اینده خواهد بود.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه های لرزه ای و نمای خشک

در یکی از پروژه های اداری میان مرتبه، دلیل ترک های گسترده پس از یک زلزله خفیف منطقه ای، حذف درز انقطاع و اتصال صلب سمنت برد به ستون های پیرامونی تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی با ایجاد درز حرکتی، جایگزینی بخشی از اتصالات با بست های لغزشی و بازتوزیع نقاط مهار، مشکل را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت جزییات اجرایی به اندازه کیفیت خود صفحه اهمیت دارد.

چالش مهار خارج از صفحه در نماهای بلند و بازشوهای بزرگ

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در تامین عملکرد سمنت برد در برابر زلزله، کمبود مهار در اطراف بازشوها و لبه های ازاد نما است. در پروژه های پیچیده ما، با افزایش تراکم استادینگ در جوار پنجره ها، افزودن پشت بند و طراحی بست ضد واژگونی، پایداری خارج از صفحه تامین گردید. این امر ضمن حفظ امنیت معابر و فضاهای داخلی، خطر سقوط پانل و اسیب جانی را به حداقل رساند.
