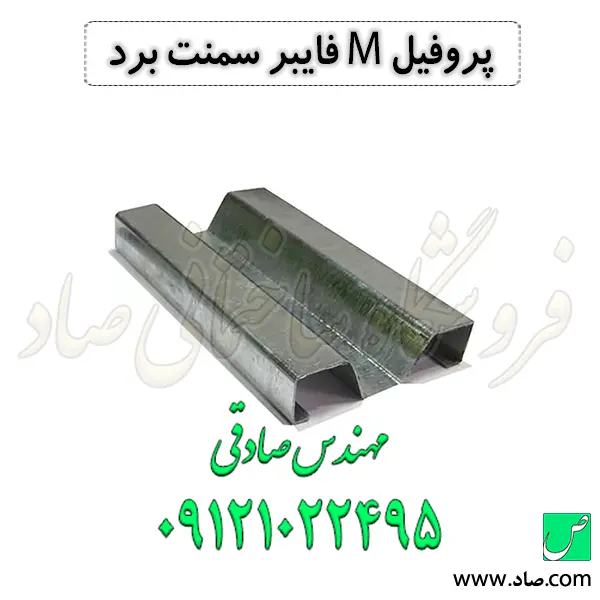

پروفیل M فایبر سمنت برد

پروفیل M فایبر سمنت برد چیست؟

سیستم نمای خشک و پوشش‌های سقف مبتنی بر فایبر سمنت برد (Fiber Cement Board)، برای مهار بارهای جانبی و حفظ پایداری ابعادی خود، به یک شبکه زیرسازی فلزی کاملاً مهندسی‌شده نیازمند است. پروفیل M فایبر سمنت برد که به عنوان ستون فقرات و استاد عمودی باربر در نمای خشک (Main Vertical Stud / M-Profile) شناخته می‌شود، یکی از کلیدی‌ترین المان‌های فولادی سردنوردشده (Cold-Formed Steel) با پوشش محافظ روی (Zinc Coating) است که به طور خاص برای مهار بارهای ثقلی، اتصال ایمن پنل‌ها و ایجاد فضای تهویه در پشت نمای ساختمان طراحی شده است. این پروفیل بر خلاف مقاطع استاندارد درای‌وال (مانند استاد و رانرهای کناف) یا قوطی‌های آهنی سنتی، دارای هندسه مقطع (Cross-Sectional Geometry) صلب‌تر با خطوط خمش متعدد، ضخامت ورق بالاتر و کلاس گالوانیزاسیون مقاوم‌تری است تا بتواند سنگین‌ترین فشارهای نما را در برابر تنش‌های دینامیکی ناشی از بار باد (Wind Load) و زلزله تحمل کند.

در ادبیات فنی مهندسی عمران، درزهای اجرایی و محل تلاقی دو پنل فایبر سمنت، حساس‌ترین بخش نما هستند و به عنوان نقاط تمرکز تنش (Stress Concentration) عمل می‌کنند. وظیفه پروفیل M تنها ایجاد یک تکیه‌گاه عمودی نیست؛ بلکه مدیریت تغییرات حرارتی (Thermal Expansion)، توزیع یکنواخت بار مرده صفحات سیمانی و ایجاد یک سیستم نمای باران‌گیر (Rain Screen) استاندارد است. استفاده از این مقطع استاندارد در پروژه‌های شرکت ساختمانی صاد، مرز بین یک نمای مستحکم و ایمن، با یک نمای پرخطر و مستعد افتادگی یا کنده شدن پنل‌ها را تعیین می‌کند.

خلاصه نکات کاربردی برای مدیران پروژه و مهندسان ناظر

• ضخامت ورق و کلاس پوشش (Coating Class & Thickness): در اجرای شبکه‌بندی اصلی نمای فایبر سمنت، استفاده از مقاطع ضعیف با ضخامت کمتر از 0.6 میلیمتر مطلقاً مردود است. ضخامت استاندارد برای پروفیل M بین 0.6 میلیمتر الی 0.7 میلیمتر متغیر است. همچنین جرم پوشش روی (Zinc) باید حداقل استاندارد Z180 تا Z275 (یعنی 275 گرم در هر متر مربع) را دارا باشد تا در شرایط جوی متغیر و رطوبت محبوس در پشت نما، دچار اکسیداسیون نشود.
• پرهیز از جایگزینی‌های غیراصولی: استفاده از قوطی‌های آهنی جوشی یا پروفیل‌های F47 متداول سقف کاذب به جای پروفیل اختصاصی M یک خطای اجرایی فاجعه‌بار است. پروفیل‌های درای‌وال ممان اینرسی (Moment of Inertia) کافی برای مقابله با تنش‌های برشی پیچ‌های نما تحت مکش باد را ندارند و قوطی‌های آهنی نیز به دلیل عدم تطابق رفتار حرارتی، باعث ترک‌خوردگی فایبر سمنت در محل درزها می‌شوند.
• کنترل فواصل و آکس‌بندی (Center-to-Center Spacing): در پروفیل‌های M، رعایت فاصله مجاز بین مقاطع (معمولاً 40 سانتیمتر یا 60 سانتیمتر بسته به ضخامت برد و بار باد) بسیار حیاتی است. هرگونه خطای آکس‌بندی، مانع از قرارگیری صحیح لبه‌های دو پنل روی بال‌های پهن پروفیل شده و اتصال ایمن (با رعایت Edge Distance مجاز) را غیرممکن می‌سازد.

تحلیل مهندسی پروفیل M در سیستم فایبر سمنت برد

سطوح وسیع در سیستم‌های نمای خشک، از منظر استاتیکی و آیرودینامیکی در معرض شدیدترین فشارهای مثبت و منفی باد قرار دارند. در طراحی هندسی پروفیل M، مهندسان طراح با ایجاد یک مقطع با بال‌های دوگانه پهن و یک فرورفتگی یا برآمدگی مرکزی (M-Shape)، شعاع ژیراسیون و ممان اینرسی مقطع را حول محورهای اصلی به شدت افزایش داده‌اند. این امر باعث می‌شود پروفیل در برابر نیروهای کمانش موضعی (Local Buckling) مقاومتی خیره‌کننده نشان دهد. تنش تسلیم (Yield Strength) فولاد مصرفی در این مقطع معمولاً در محدوده F_y برابر با 240 مگاپاسکال تا 340 مگاپاسکال قرار دارد. در ادامه، مکانیزم‌های عملکردی پروفیل اختصاصی M را کالبدشکافی می‌کنیم:

تأمین ظرفیت باربری ثقلی و جانبی (Load-Bearing Capacity)

پروفیل گالوانیزه مقطع M به عنوان شاسی اصلی باربر در نمای خشک عمل می‌کند. این پروفیل با دارا بودن دو سطح اتکای وسیع (بال‌ها)، بستر ایده‌آلی را برای پیچ کردن لبه‌های دو پنل مجاور فایبر سمنت فراهم می‌سازد. به دلیل هندسه یکپارچه و صلب، بارهای جانبی (مکش و فشار باد) و بار مرده نما به خوبی از طریق این مقطع به دستک‌ها و سازه اصلی ساختمان منتقل می‌شود و از تمرکز تنش مخرب روی بدنه پنل‌ها جلوگیری می‌کند.

مدیریت درزهای انبساطی و حرکتی (Expansion Joint Management)

پنل‌های فایبر سمنت تحت تاثیر نوسانات دما و رطوبت، دچار انقباض و انبساط می‌شوند. مقطع M به گونه‌ای طراحی شده است که با ایجاد یک سطح مشترک ایمن اما با قابلیت ارتجاعی جزئی (Spring Action) در هندسه خود، اجازه می‌دهد پنل‌ها بدون ایجاد تنش‌های برشی مخرب روی پیچ‌ها، حرکات میکروسکوپی خود را داشته باشند. این ویژگی از ترک‌خوردگی پنل‌ها در محل درزهای اتصال جلوگیری به عمل می‌آورد.

ایجاد محفظه تهویه و سیستم Rain Screen

اجرای نمای فایبر سمنت به صورت چسبیده به دیوار پیرامونی، خطر تجمع رطوبت را به همراه دارد. عمق پروفیل M به صورت اختصاصی برای ایجاد یک گپ هوایی (Air Gap) استاندارد در پشت نما طراحی شده است. این فضای خالی، جریان همرفتی هوا را تسهیل کرده، رطوبت نفوذی را خشک می‌کند و به عنوان یک لایه عایق حرارتی ثانویه، عملکرد سیستم Rain Screen را به بالاترین سطح مهندسی ارتقا می‌دهد.

نحوه تولید و فرمولاسیون نورد پروفیل گالوانیزه M

فرآیند تولید پروفیل M فایبر سمنت برد بر پایه تکنولوژی نورد سرد پیوسته (Continuous Cold Roll Forming) استوار است. در این مکانیزم، کویل‌های ورق گالوانیزه (Galvanized Steel Coils) با ضخامت‌های مهندسی‌شده (0.6 میلیمتر تا 0.7 میلیمتر) باز شده و از میان مجموعه‌ای از غلتک‌های فولادی توپر عبور می‌کنند. در تولید پروفیل M، حساس‌ترین مرحله، شکل‌دهی شیار مرکزی و زوایای تند مقطع است؛ به گونه‌ای که ورق در دمای محیط فرم گرفته اما تنش پسماند (Residual Stress) بیش از حد در آن ذخیره نشود.

مهم‌ترین پارامتر در تولید این محصولات در شرکت ساختمانی صاد و کارخانجات معتبر، حفظ یکپارچگی پوشش گالوانیزه (Zinc Spangle) در شعاع‌های خمش است. اگر گرید فولاد پایه نامناسب باشد، در هنگام خم شدن نورد سرد در زوایای پروفیل M، روکش گالوانیزه دچار ترک‌خوردگی‌های میکروسکوپی (Micro-cracking) شده و مقاومت خوردگی پروفیل به شدت افت می‌کند. استفاده از فولادهای سازه‌ای با کشش‌پذیری کنترل‌شده، تضمین‌کننده دوام طولانی‌مدت این مقطع حیاتی است.

کاربرد پروفیل M فایبر سمنت برد در صنعت و ساختمان

با توسعه مقررات ملی ساختمان در زمینه کاهش وزن سازه و ایمنی در برابر زلزله، استفاده از سیستم نمای خشک به یک الزام در پروژه‌های مدرن تبدیل شده است. پروفیل گالوانیزه M در کاربری‌های متنوعی نقش حیاتی ایفا می‌کند:

• برج‌های مرتفع مسکونی و تجاری: در ارتفاعات بالا، بار باد به صورت تصاعدی افزایش می‌یابد. پروفیل M با ممان اینرسی بالای خود، این نیروهای مخرب را مهار کرده و از شکم دادن یا کنده شدن پنل‌های نما جلوگیری می‌کند.
• پروژه‌های بازسازی نما (Retrofitting): در ساختمان‌های قدیمی که تحمل بار مرده اضافی را ندارند، استفاده از شبکه پروفیل M به دلیل نسبت بالای مقاومت به وزن، بهترین گزینه برای اجرای یک نمای سبک و ایمن است.
• ویلاهای مناطق مرطوب و ساحلی: در شمال و جنوب کشور که خطر خوردگی گالوانیک به شدت بالاست، استفاده از زیرسازی چوبی یا آهنی غیرممکن است. پروفیل M با روکش ضخیم گالوانیزه و ایجاد جریان هوای پشت نما، تنها راهکار مهندسی برای اجرای سایدینگ یا سمنت برد در این اقلیم‌هاست.

راهنمای خرید مقاطع گالوانیزه زیرسازی و پروفیل M

به عنوان یک کارشناس فنی، همواره به پیمانکاران گوشزد می‌کنم که سقوط یا آسیب دیدن نماهای خشک، در ۹۰ درصد مواقع ریشه در ضعف شاسی‌کشی اصلی و استفاده از پروفیل‌های غیراستاندارد دارد. هنگام خرید پروفیل گالوانیزه M فایبر سمنت برد باید چندین فاکتور مهندسی را مطالبه کنید. اولین فاکتور، میزان پوشش روی (Zinc Coating Weight) است. ورق‌هایی با روکش کمتر از 180 گرم در هر متر مربع (معروف به ورق‌های بازاری) برای استفاده در محیط مرطوب پشت نما مناسب نیستند و به سرعت دچار زنگ‌زدگی (Red Rust) می‌شوند.

نکته دوم، دقت ابعادی (Dimensional Tolerances) و جلوگیری از اعوجاج است. پروفیل M باید کاملاً صاف و بدون پدیده‌هایی نظیر Twist (پیچیدگی) یا Bow (خمیدگی طولی) باشد. اگر بال‌های پروفیل M پهنای کافی نداشته باشند، پیچ‌های اتصال فایبر سمنت در لبه‌ها بیش از حد به حاشیه پنل نزدیک شده و باعث شکستن سمنت برد می‌شوند. از تامین‌کننده خود بخواهید که انطباق مشخصات هندسی پروفیل‌ها را با استانداردهای زیرسازی نما تضمین کند.

تجربه کارگاهی و اجرایی نصب پروفیل M در نما

به عنوان یک مهندس ناظر در پروژه‌های متعدد نما، اهمیت انتخاب درست متریال باربر را با پوست و استخوان درک کرده‌ام. دو سال پیش، اجرای نمای فایبر سمنت برد یک مجتمع تجاری بزرگ در یکی از شهرهای ساحلی با رطوبت بالای ۸۵ درصد به ما سپرده شد. کارفرمای پروژه پیش از ورود ما، به پیشنهاد یک پیمانکار غیرمتخصص، تصمیم گرفته بود شبکه‌بندی اصلی نما را با مقاطع ارزان‌قیمت درای‌وال (پروفیل F47 ضخامت 0.5 میلیمتر) اجرا کند تا هزینه‌ها را کاهش دهد.

من بلافاصله با بررسی نقشه‌های شاپ‌دراوینگ نما و محاسبه بار باد منطقه (حدود 110 کیلومتر بر ساعت)، به کارفرما اعلام کردم که رها کردن نما با چنین شاسی‌کشی ضعیفی یک خودکشی مهندسی است. در یک تست کارگاهی ساده نشان دادیم که تحت کمترین فشار جانبی مکشی، پیچ‌های متصل به مقطع F47 دچار دررفتگی (Pull-out) شده و پروفیل به راحتی حول محور خود دچار پیچش (Torsion) می‌شود.

ما طراحی را اصلاح کرده و از پروفیل‌های گالوانیزه اختصاصی مقطع M با ضخامت واقعی 0.7 میلیمتر به عنوان استادهای اصلی در سرتاسر نما با فواصل آکس‌به‌آکس 60 سانتیمتر استفاده کردیم. این مقاطع به گونه‌ای نصب شدند که علاوه بر تأمین سطح اتکای کامل برای پیچ کردن لبه پنل‌ها، گپ تهویه مناسبی را برای دفع رطوبت ایجاد کردند.

نتیجه این مداخله فنی در شرکت ساختمانی صاد چه بود؟ پس از گذشت دو سال و پشت سر گذاشتن چندین طوفان شدید، نمای آن مجتمع تجاری کوچکترین افتادگی یا ترکی نداشته و تراز پنل‌ها با دقت میلی‌متری حفظ شده است. این پروژه ثابت کرد که در سیستم نمای خشک، فایبر سمنت برد تنها ظاهر کار است؛ قهرمانان اصلی این پایداری، پروفیل‌های گالوانیزه قدرتمندی (مانند پروفیل M) هستند که در پشت نما، بی‌صدا در برابر نیروهای طبیعت مقاومت می‌کنند. سرمایه‌گذاری بر روی یک شبکه باربر استاندارد با ضخامت و روکش روی (Zinc) مناسب، نه یک هزینه اضافه، بلکه تنها راه بیمه کردن کل سرمایه معماری یک پروژه است.
