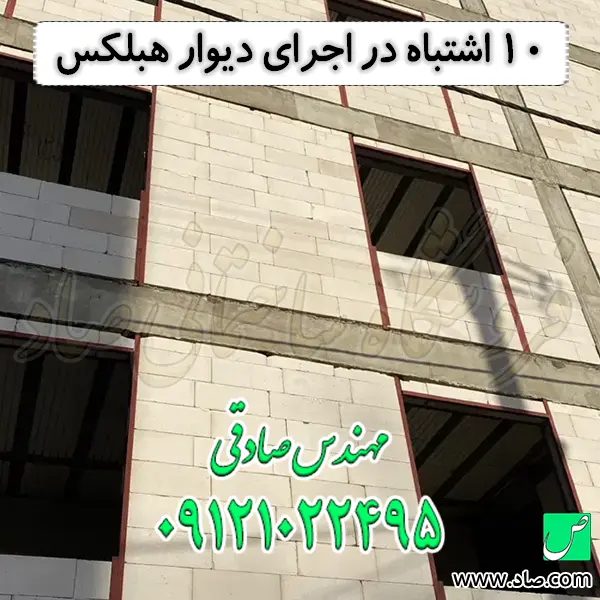

10 اشتباه فاجعه‌بار در اجرای دیوار هبلکس که پیمانکاران مرتکب می‌شوند

اجرای دیوارهای پیرامونی و داخلی ساختمان نه تنها به عنوان جداکننده فضایی و پوسته فیزیکی سازه شناخته می‌شود، بلکه نقش بسیار حیاتی در سبک‌سازی بنا، عایق‌بندی حرارتی و صوتی، و مهم‌تر از همه، مقاومت در برابر نیروهای جانبی زلزله دارد. در میان متریال‌های مختلف، بلوک هبلکس (AAC) به دلیل وزن بسیار سبک، تخلخل مهندسی‌شده و ابعاد دقیق، همواره جزو محبوب‌ترین انتخاب‌های مهندسین طراح و پیمانکاران بوده است. با این حال، پیشرفت آیین‌نامه‌های لرزه‌ای نشان می‌دهد که اجرای نادرست این سیستم نوین می‌تواند به فاجعه منجر شود. در این مقاله به بررسی جامع 10 اشتباه فاجعه‌بار در اجرای دیوار هبلکس به همراه الزامات نقض‌شده در اجرای وال‌پست منقطع و میلگرد بستر می‌پردازیم.

دیوارچینی مهندسی با هبلکس فرایندی سیستماتیک است، اما متاسفانه بسیاری از مجریان همچنان با دیدگاه سنتی با آن برخورد می‌کنند. حذف چسب‌های پلیمری مخصوص و شبکه‌ای از مهاربندهای فلزی (وال‌پست و بست‌های رادیکالی)، باعث ایجاد یک المان غیرسازه‌ای به شدت آسیب‌پذیر در برابر تنش‌های برشی درون‌صفحه و لنگرهای خارج از صفحه می‌شود؛ به گونه‌ای که دیوار با کوچکترین ارتعاش دچار ترک‌خوردگی عمیق، خردشدگی یا ایجاد اثر مخرب ستون کوتاه شده و پایداری ایمنی و معماری ساختمان را نابود می‌کند.

پیامدهای مهندسی ناشی از اشتباهات اجرای هبلکس

• تخریب یکپارچگی لرزه‌ای: در مهندسی زلزله، مهار خارج از صفحه دیوار بسیار حیاتی است. اشتباه اول پیمانکاران، اتصال صلب دیوار به ستون‌هاست که در هنگام زلزله باعث خردشدگی قطعی می‌گردد. عدم استفاده از سیستم‌های مهار نوین (وال‌پست‌های ناودانی منقطع) مانع از تغییرمکان نسبی (Drift) سازه شده و واژگونی بلوک‌های سبک هبلکس را رقم می‌زند.
• خطای شاقول‌بندی و هم‌ترازی رج‌ها: انحراف شاقولی در دیوارچینی هبلکس نباید از 1 درصد تجاوز کند. اشتباه فاحش در تراز رج اول نه‌تنها باعث افزایش مصرف چسب پلیمری در رج‌های فوقانی می‌شود، بلکه تمرکز تنش‌های برشی را روی درزهای افقی تشدید کرده و ریسک ایجاد ترک‌های قطری را در پی دارد.
• انتقال تنش‌های میانقابی به دلیل حذف درز انقطاع: دیوار ساختمان دائماً تحت فشارهای ثقلی و خیز تیرهای سقف است. اگر اتصال دیوار هبلکس به زیر سقف صلب اجرا شود (اشتباه رایج پر کردن زیر سقف با ملات)، بار طبقات بالا به بلوک‌ها منتقل شده و آن‌ها را متلاشی می‌کند. عدم تعبیه درز انقطاع با فوم‌های تراکم‌پذیر، هسته دیوار را به سمت گسیختگی می‌برد.

راهنمای جامع خطاهای دیوارچینی هبلکس (نقض ضوابط پیوست ششم)

من مهندس صادقی هستم، متخصص حوزه سفت‌کاری و اجرای سیستم‌های نوین وال‌پست. دیوار هبلکس در نمای بیرونی و پارتیشن‌های داخلی در خط مقدم مبارزه با نیروهای مخرب زلزله است. تحمل این بلوک‌های سبک به تنهایی عالی است، اما در برابر بارهای جانبی بدون سیستم‌های نگهدارنده به راحتی تسلیم می‌شود. اما وقتی دیتیل‌های اصولی وال‌پست و میلگرد بستر توسط پیمانکاران نادیده گرفته می‌شود، ورق برمی‌گردد. در شرکت ساختمانی صاد، ما روزانه با پروژه‌هایی مواجه می‌شویم که به دلیل این اشتباهات نیازمند تخریب و بازسازی هستند. برخلاف رندرهای سه‌بعدی معماری، کارگاه ساختمانی میدانی پر از خطاهای اجرایی است. اگر اصول دیوارچینی طبق پیوست ششم آیین‌نامه 2800 ایران به درستی پیاده نشود، بهترین بلوک‌های هبلکس هم دچار ترک‌های عمیق شده یا در اولین لرزش به روی ساکنین سقوط خواهند کرد.

مراحل گام به گام اجرای دیوارچینی هبلکس (با وال‌پست و میلگرد بستر)

فرایند تکمیل پوسته و تیغه‌های داخلی ساختمان صرفاً با چسباندن چند بلوک روی هم حاصل نمی‌شود. بسیاری از پیمانکاران مراحل نقشه فاز دو، جانمایی وال‌پست‌ها و آماده‌سازی بستر را نادیده می‌گیرند. در اینجا اولین دست از اشتباهات فاجعه‌بار رخ می‌دهد.

اشتباه اول: استفاده از میخ چاشنی برای اتصال وال‌پست به بتن

در مرحله ریشه‌گذاری، پیش از ورود پالت‌های هبلکس به کارگاه، بزرگترین خطای مجریان، اتصال ناودانی‌های منقطع (وال‌پست‌ها) با استفاده از میخ چاشنی به جای انکربولت یا رول‌بولت‌های مکانیکی استاندارد است. تجربه من نشان داده است که ضعف در اتصال این ناودانی‌ها باعث ایجاد میکروترک در بتن شده و بزرگترین عامل جداشدگی دیوار در زلزله‌های متوسط است.

اشتباه دوم: اجرای رج اول با چسب به جای ملات ماسه سیمان

با وجود استفاده از چسب پلیمری برای کل دیوار، رج اول همیشه باید با ملات سنتی ماسه سیمان (با ضخامت 1 تا 3 سانتی‌متر) اجرا شود. مجریانی که رج اول را با چسب کار می‌کنند، قادر به جبران خطای تراز کف‌سازی (ناهمواری‌های دال بتنی) نیستند. این خطای ترازسنجی در رج اول، تا زیر سقف تشدید شده و اجرای وال‌پست‌ها را کاملاً مختل می‌کند.

اشتباه سوم: ماله‌کشی سنتی چسب و عدم استفاده از ماله شانه‌ای

پس از گیرش رج اول، بقیه رج‌ها باید با چسب مخصوص هبلکس چیده شوند. اشتباه فاجعه‌بار این است که کارگران چسب را مانند ملات سنتی و با ضخامت بالا پخش می‌کنند. چسب باید با ماله شانه‌ای مخصوص به ضخامت 2 تا 3 میلی‌متر کشیده شود. عدم استفاده از چکش لاستیکی برای تثبیت پلاک‌های هبلکس نیز باعث محبوس شدن حباب‌های هوا زیر چسب و کاهش شدید چسبندگی می‌شود.

انواع سیستم‌های مهاربندی و وال‌پست در دیوارچینی هبلکس

در روش نوین اجرای هبلکس، نحوه اتصال دیوار به سازه به چند دسته تقسیم می‌شود که نادیده گرفتن هر کدام یک خطای مهندسی است.

اشتباه چهارم: جوش دادن و اتصال صلب بلوک به وال‌پست (حذف حالت کشویی)

• پُرکاربردترین روش برای اتصال دیوار هبلکس به ستون‌ها، ناودانی کشویی است. قطعات ناودانی گالوانیزه به طول 40 سانتی‌متر نصب می‌شوند و بلوک هبلکس داخل آن‌ها قرار می‌گیرد. اشتباه مجریان: پیچ کردن یا ملات ریختن سفت بین بلوک و ناودانی! این کار سیستم ریل و لغزش را کور کرده و در زمان زلزله تخریب قطعی دیوار را رقم می‌زند.

اشتباه پنجم: حذف کامل میلگرد بستر (خرپایی و نردبانی)

• المان کششی پنهان درون دیوار است. عدم اجرای شبکه‌های مفتولی گالوانیزه (هر 50 تا 60 سانتی‌متر) درون چسب پلیمری، مقاومت خمشی خارج از صفحه دیوار را به شدت کاهش داده و باعث ایجاد ترک‌های قطری و برشی در سطوح وسیع می‌شود. این یکی از پرتکرارترین دلایل ردی کار توسط ناظرین شرکت ساختمانی صاد است.

اتصالات و مهاربندی بر روی دیوارهای سازه‌ای و ستون‌ها

در پروژه‌های مدرن، معمولاً اسکلت اصلی از بتن آرمه یا فولاد ساخته می‌شود. اتصال وال‌پست به این اعضای باربر سازه‌ای ظرافت‌های خاصی دارد. اشتباه ششم این است که مجری دیوار هبلکس را مستقیماً به ستون ملات‌کشی و قفل می‌کند. اگر وال‌پست به درستی اجرا نشود، در زمان زلزله پدیده «ستون کوتاه» رخ داده و برش عظیمی به ستون وارد می‌شود که سقوط کل دیوار را در پی دارد. عدم رعایت این نکته باعث خرد شدن لبه‌های دیوار هبلکس در اولین خیز سازه می‌گردد.

اجرای دیوارچینی هبلکس در ساختمان‌های مرتفع و پهنه‌های زلزله‌خیز

در برج‌ها و ساختمان‌های مرتفع، داستان کاملاً مبتنی بر تحمل تغییرمکان‌های جانبی است. دیوارهای پیرامونی و داخلی تحت تاثیر پدیده دریفت (Drift) در هنگام زلزله هستند. اشتباه هفتم: پر کردن درز انقطاع زیر سقف با ملات سفت! در آیین‌نامه 2800، اجرای دیوارهای سنتی ملاتی در ارتفاعات بالا ممنوع است. سیستم دیوار هبلکس با وال‌پست کشویی باید درز انقطاع 2 تا 3 سانتی‌متری با سقف داشته باشد که صرفاً با فوم پلی‌اورتان پر می‌شود. پر کردن این درز با ملات، استقلال حرکتی (جداسازی لرزه‌ای) را از بین برده و بار سقف را مستقیماً به هبلکس منتقل می‌کند.

دیوارچینی هبلکس در اقلیم‌های مختلف و مدیریت رطوبت

دیوارهای خارجی در مناطق سردسیر یا مرطوب (مانند شمال یا شمال غرب ایران)، رفتارهای حرارتی و رطوبتی شدیدی را تحمل می‌کنند. اشتباه هشتم: رها کردن هبلکس بدون پوشش ضدآب. بلوک هبلکس ساختاری سلولی دارد و مکش آب بالایی دارد. نفوذ مداوم آب باران به داخل بافت بلوک و سپس یخ زدن آن در شب، پدیده مخرب چرخه ذوب و یخبندان (Freeze-Thaw) را ایجاد می‌کند. استفاده از پلاسترهای سیمانی ضدآب و اجرای پوشش‌های نانو (Nano-coatings) الزامی است.

مدیریت بازشوها، نعل‌درگاه‌ها و شاقول‌بندی سطح دیوار

بیایید از زبان یک مجری تخصصی صحبت کنیم. مدیریت بازشوها یعنی همان نقاطی که پنجره‌ها، درها و داکت‌های تاسیساتی در دیوار قرار می‌گیرند. اشتباه نهم: رها کردن لبه‌های آزاد بازشوهای بزرگ.

تجربه من در سال‌ها نظارت نشان می‌دهد که پیمانکاران گاهی برای فرار از زحمت، بازشوهای بزرگ را بدون وادار کناری رها می‌کنند. در یک پروژه، متوجه شدم که اکیپ اجرایی لبه‌های قاب پنجره وسیع را صرفاً با بلوک چیده‌اند. من بلافاصله کار را متوقف کردم. چرا؟ چون در صورت وزش باد شدید یا لرزش، این لبه‌های آزاد بدون مهار، مقاومت خمشی نداشته و فرو می‌ریزند. راه حل مهندسی استفاده از وادارهای قائم (وال‌پست) در دو طرف بازشوهای بزرگتر از 2.5 متر است.

درزهای کنترل لرزه‌ای و انقطاع در دیوارهای یکپارچه و طویل

سطوح وسیع دیوارچینی هبلکس علاوه بر بارهای محلی، تحت تاثیر پدیده بسیار مهم «تنش‌های درون‌صفحه‌ای» قرار دارند؛ یعنی در دیوارهای طویل، خطر کمانش خارج از صفحه افزایش می‌یابد. اشتباه دهم: عدم اجرای وادار میانی در دیوارهای طولانی. فارغ از نوع بلوک، قطع کردن پیوستگی دیوارهای طویل‌تر از 4 متر با اجرای وادار میانی (وال‌پست قائم) و دیوارهای بلندتر از 3.5 متر با اجرای وادار افقی (تیرک) الزامی است. اگر این المان‌ها اجرا نشوند، نیروی عظیم لرزه‌ای باعث خمش دیوار شده و سطح آن مملو از ترک‌های طویل خواهد شد.

جدول مقایسه دیوارچینی هبلکس (با وال‌پست نوین) و اجرای پر از اشتباه سنتی

قیمت‌گذاری اجرای دیوار هبلکس (با وال‌پست و میلگرد بستر)

برآورد هزینه سفت‌کاری و تعیین دقیق دستمزد اکیپ نصاب، تحت تاثیر خطاهای اجرایی به شدت نوسان می‌کند. اولین عامل هدررفت بودجه، خرید بلوک‌های با ضخامت اشتباه است (مثلاً 20 سانتی‌متر برای تیغه داخلی) که مستقیماً روی حجم خرید چسب و کاهش فضای مفید تاثیر می‌گذارد.

دومین پارامتر کلیدی، مقایسه متریال مصرفی سیستم مهاربندی است. دور زدن اجرای وال‌پست‌های نوین با ناودانی‌های منقطع و بست‌های رادیکالی، اگرچه در ظاهر هزینه یراق‌آلات گالوانیزه را حذف می‌کند، اما در مرحله اخذ تاییدیه ناظر یا هنگام بروز کوچکترین زلزله، هزینه‌های بازسازی سنگینی به بار می‌آورد.

عامل سوم، پیچیدگی‌های معماری نظیر تعدد بازشوهاست. در پروژه‌هایی که اکیپ آماتور بلوک‌ها را با تیشه می‌شکنند (به جای برش با اره)، پرت مصالح به شدت بالا رفته و فرمول محاسبه قیمت نهایی متر مربع دیوارچینی به ضرر کارفرما تمام خواهد شد.

بهینه‌سازی هزینه اجرای دیوار پیرامونی هبلکس

در پروژه‌های ساختمانی، ضایعات مصالح ناشی از اشتباهات می‌تواند ضررهای چشمگیری به همراه داشته باشد. خرید هوشمندانه از مراجع معتبری مانند شرکت ساختمانی صاد شروع خوبی است، اما مدیریت متریال پای کار هنر یک مجری است.

1. عدم محاسبه دقیق متراژ دیوارها (اشتباه مهلک کسر بازشوها): پیش از سفارش پالت‌های هبلکس، برآورد دقیق سطوح و کسر متراژ پنجره‌ها الزامی است. سفارش کورکورانه منجر به دپوی مازاد و خواب سرمایه می‌شود.
2. مدیریت ضایعات بلوک با برش اصولی: هبلکس بر خلاف سفال، قابلیت برش دقیق با اره نجاری یا اره‌های برقی مخصوص را دارد. استفاده از تیشه و چکش (خطای رایج کارگران) پرت مصالح را به بالای 10 درصد می‌رساند، در حالی که برش با اره پرت را به زیر 3 درصد کاهش می‌دهد.
3. انتخاب هوشمندانه ضخامت بلوک بر اساس کاربری: ترکیب هوشمندانه بلوک‌های قطور برای جداره‌های خارجی (جهت عایق و پایداری) و بلوک‌های نازک‌تر برای سرویس‌ها و اتاق‌ها، هزینه کل سفت‌کاری را بهینه می‌کند.

مقایسه نهایی دیوارچینی هبلکس با وال‌پست نوین یا روش‌های سنتی

مقایسه این دو رویکرد نشان می‌دهد که سیستم ملات‌دار سنتی پر از اشتباهات ریشه‌ای است و بار مرده سنگینی به سازه تحمیل می‌کند. در مقابل، اجرای پر از نقص هبلکس نیز به همان اندازه فاجعه‌بار است! روش مدرن هبلکس تنها زمانی کارآمد است که بر پایه اتصالات مکانیکی، چسب‌های منعطف و ایجاد جداسازی لرزه‌ای استوار باشد. یک چالش مهندسی در اینجا وجود دارد: حذف وال‌پست‌ها در نگاه اول ارزان‌تر به نظر می‌رسد، اما در برابر زلزله‌های متوسط هم آسیب‌پذیر است و هزینه ترمیم بالایی دارد. دیوارچینی اصولی با بلوک‌های AAC به دلیل حذف خطاهای انسانی ملات‌سازی و قابلیت جذب انرژی لرزه‌ای بدون تخریب، در پروژه‌های مدرن بسیار عالی عمل می‌کند. در نهایت، انتخاب این سیستم تضمین‌کننده رعایت الزامات مبحث هشتم و پیوست ششم آیین‌نامه 2800 است.

در نهایت، اجرای سفت‌کاری مهندسی ترکیبی از علم دینامیک سازه، علم مواد و ظرافت اجرایی است. چه به دنبال اجرای پارتیشن‌های داخلی یک آپارتمان تحت نظارت شرکت ساختمانی صاد باشید و چه در حال ساخت یک مجتمع تجاری عظیم، جلوگیری از این 10 اشتباه کلیدی، ضامن ساختن دیواری است که در گذر زمان ایستا، ایمن و حافظ جان ساکنین باقی بماند.

تجربیات کارگاهی اجرای دیوارچینی هبلکس

ریزش دیوار در زلزله کابوس هر پیمانکار و مهندس ناظری است. دلایل این فاجعه چیست؟ در اجرای غیراصولی، عدم اجرای میلگرد بستر در رج‌ها و استفاده از ملات ضخیم ماسه سیمان (به جای چسب مخصوص) از اصلی‌ترین دلایل است که باعث از بین رفتن پیوند بلوک‌ها می‌شود. در بحث تاسیسات، استفاده از چکش و قلم برای کندن جای لوله‌ها به جای دستگاه شیارزن، یک اشتباه آماتور اما بسیار رایج است که علاوه بر از بین بردن مقطع موثر بلوک، باعث سوختن مقاومت خمشی دیوار شده و ایجاد مسیر گسیختگی در زمان لرزش ساختمان می‌شود.
