راویز و راویز کاری ساختمان

راویز چیست؟

راویز (توری فلزی یا شبکه راویز) سیستمی یکپارچه از شبکه های ورق فولادی گالوانیزه، مهاربندی، زیرسازی فلزی و اندود گچ یا سیمان است که وظیفه ایجاد بستر یکنواخت برای نازک کاری سقف و دیوار، انتقال بار اندود، کنترل ترک های انقباضی، افزایش پیوستگی پوشش نهایی و تضمین بالاترین سطح کیفیت در سقف های کاذب و سطوح منحنی را بر عهده دارد.

نکات مهندسی زیرسازی و نصب راویز

• محاسبات فواصل مهار و پایداری آویزها: تجربه کارگاهی نشان می دهد هرگز نباید راویز را بدون محاسبه دقیق فواصل میلگردهای آویز، نبشی های افقی و ظرفیت باربری سقف اصلی مستقر کرد. عملکرد ایمن و جلوگیری از شکم دادن شبکه ارتباط مستقیمی با اجرای زیرسازی استاندارد، نوع جوش یا بست و استحکام اتصالات دارد.
• سیستم های کنترل ترک و پیوستگی اندود (Crack Control): طراحی همپوشانی شبکه ها و استفاده از میلگرد تقویتی باید به گونه ای باشد که از پدیده های مخربی نظیر ترک های مویی، جداشدگی اندود و ریزش موضعی جلوگیری شود تا یکپارچگی لایه گچ یا سیمان همواره حفظ شود.
• سیستم حفاظت در برابر خوردگی و رطوبت (Corrosion Protection): اجرای راویز در فضاهای مرطوب نیازمند شبکه گالوانیزه معتبر، پوشش مناسب و فاصله کافی از سطوح خیس است. عدم رعایت کیفیت پوشش فلزی باعث زنگ زدگی، کاهش مقطع و افت دوام سیستم می شود.

راویز برگه ای از جنس گالوانیزه و به ابعاد 60 سانتیمتر در 240 است که معمولاً در ساختمان برای گچ کاری و یا سیمان کاری استفاده میشود. عمده مصرف راویز در ساختمان مربوط به گچ کاری داخل ساختمان و یا سیمان کاری نما است. راویز در کارخانه و یا کارگاه با استفاده از دستگاه تمام اتومات و یا دستگاه نیمه اتومات تولید میشود. عمده تولید رابیز در کارخانه و یا کارگاه با استفاده از دستگاه PLC تولید میشود. دستگاه PLC مخفف Programmable Control Logic است و به معنای دستگاه اتومات کنترل منطقی برنامه پذیر است. در واقع PLC قسمتی الکترونیکی است که وظیفه آن برنامه دار کردن دستگاه تولید راویز است. در ایران دستگاه تولید رابیز را دستگاه اتومات PLC میگویند که به همین نام در ایران تولید و به فروش میرسد. دستگاه تولید رابیز PLC با توجه به توان خروجی دستگاه و همچنین قابلیت تولید تعداد در یک روز قیمت گذاری و به فروش میرسد. کیفیت دستگاه PLC در کیفیت تولید رابیز یا راویز نقش اصلی را دارد. هرچه کیفیت دستگاه PLC بیشتر باشد رابیز تولید شده کیفیت بالاتری دارد و متناسب با آن ممکن است قیمت رابیتس تولیدی نیز بالاتر رود. دستگاه PLC تولید راویز در دو نوع تک برگی و 10 برگی در بازار موجود است. نوع تک برگی آن در هر ساعت میتواند 150 برگ راویز به ابعاد 60 سانتیمتر در 240 سانتیمتر و نوع 10 برگی آن میتواند در هر ساعت 220 برگه راویز به ابعاد 60 در 240 سانتیمتر تولید کند. دستگاه PLC تولید راویز در دو نوع سیستم اتومات و دستی تولید میشود و قدرت موتور پرس آن 10 کیلو وات و با دور ثابت است. همچنین قدرت موتور فرمان و کشنده دستگاه PLC معادل 3 کیلو وات و با دور متغیر است. جنس شفت از کروم و CK55 است و با درجه سختی بسیار بالا تولید میشود. یکی از ویژگی های مهمی که پیش از خرید دستگاه PLC تولید راویز باید به آن دقت کرد این است که دستگاه قابلیت تغییر از اندازه 60 سانت به 70 سانت با همان وزن و از 7 رول به 8 رول را داشته باشد. البته راویز استاندارد در ایران معمولاً در عرض 60 سانت تولید میشود و معمولاً در بازار ایران نیز به همین صورت و با عرض استاندارد به فروش میرسد. راویز در بسته های 10 برگی و با وزن مشخص و با ابعاد 60 سانتیمتر در 240 سانتیمتر به فروش میرسد.

جدول مشخصات فنی راویز

جدول مشخصات فنی راویز

ردیف	ویژگی	مقدار	توضیحات
۱	نوع مصالح	ورق فلزی کششی	از ورق‌های گالوانیزه یا فولادی سیاه ساخته می‌شود.
۲	ابعاد استاندارد	طول: ۲۴۰ سانتیمتر عرض: ۶۰ سانتیمتر	این ابعاد برای یک برگ راویز استاندارد است.
۳	مساحت پوشش	حدود ۱.۴ متر مربع	مساحت اسمی ۱.۴۴ متر مربع است، اما به دلیل هم‌پوشانی در نصب کمتر می‌شود.
۴	تعداد ستون	۹، ۱۱، ۱۳ ستونه	هرچه تعداد ستون‌ها (پل‌ها) بیشتر باشد، مقاومت راویز بالاتر است.
۵	وزن هر برگ	۳۷۰ تا ۱۴۰۰ گرم	وزن راویز نشان‌دهنده ضخامت ورق و تعداد ستون‌هاست.
۶	ضخامت ورق	۰.۲۵ تا ۰.۵ میلیمتر	ضخامت اولیه ورق فلزی خام.
۷	مقاومت کششی	بالا	به دلیل ساختار مشبک، مقاومت خوبی در برابر کشش و ترک‌خوردگی دارد.
۸	مقاومت در برابر زنگ‌زدگی	مناسب (در نوع گالوانیزه)	پوشش گالوانیزه از زنگ‌زدگی راویز جلوگیری می‌کند.
۹	کاربرد	سقف کاذب، نما، گچ‌کاری، پوشش تأسیسات	راویز با وزن‌های مختلف برای کاربردهای متفاوت استفاده می‌شود.
۱۰	استاندارد ایران	ISIRI ۱۵۸۵۸	استاندارد ملی ایران برای توری‌های فلزی کششی.
۱۱	اتصال و نصب	با مفتول گالوانیزه	راویز‌ها با مفتول یا سیم آرماتوربندی به زیرساخت فلزی متصل می‌شوند.
۱۲	قیمت	وابسته به وزن	قیمت راویز بر اساس وزن آن (برگ یا کیلوگرم) محاسبه می‌شود.

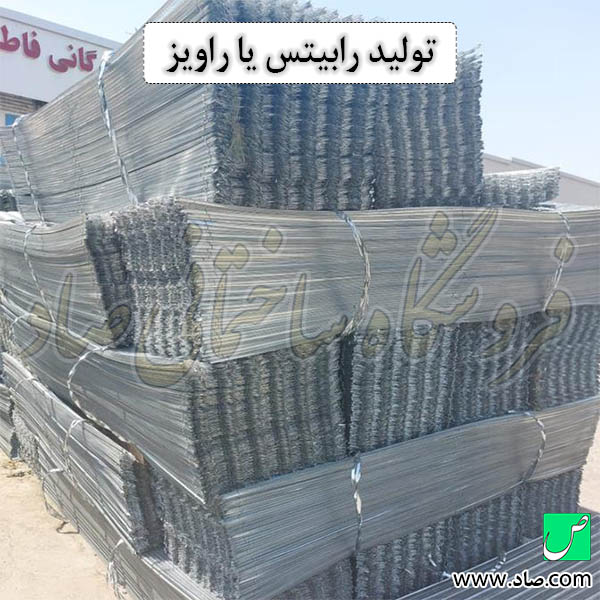

تولید راویز

راویز از جنس ورق گالوانیزه تولید میشود. گالوانیزه از جنس آهنی است که با پوشش عنصر روی تولید در فرآیند گالوانیزاسیون Galvanization تولید میشود و در فرآیند تولید آهن به دست می آید. وجود عنصر روی بر آهن مقاومت آن را در برابر زنگ زدگی و خوردگی به شدت افزایش پیدا میکند و حتی در صورتی که پوشش فلز روی از آهن از بین رود همچنان آهن خاصیت ضد زنگ خود را حفظ میکند. گالوانیزه معمولاً به روش غوطه وری گرم و در وان مذاب به دمای 460 درجه سانتیگراد تولید میشود. پس از تولید آهن گالوانیزه جهت مصرف به شکل رول در عرض 60 سانت به بازار عرضه میشود که برای استفاده در دستگاه PLC تولید راویز مناسب است. یکی از نکاتی که باید به آن توجه کرد این است که جنس ورق گالوانیزه مصرفی در دستگاه با کیفیت برگه راویز تولید شده در ارتباط مستقیم است. با توجه به اینکه برخی از تولید کنندگان برای ارزان تر شدن برگه راویز از ورق گالوانیزه غیر استاندارد و یا ورق با روکش روی استفاده میکنند که معمولاً حین گچ کاری و در مجاورت با آب دچار زنگ زدگی میشود. زنگ زدگی راویز در مجاورت آب پس از اتمام کار گچ کاری منظره ناخوشایندی را به وجود می آورد و به سختی رنگ پذیری دارد. در بازار ایران فروش راویز به صورت برگه ای و با وزن مشخص صورت میگیرد. راویز در ایران در سه نوع 9 ستونه، 11 ستونه و 13 ستونه تولید میشود. همچنین در فضای مابین هر ستون میتوان راویز 2 چشمه و 3 چشمه تولید کرد. با توجه به نوع کاربری راویز در ساختمان از انواع آن استفاده میشود.

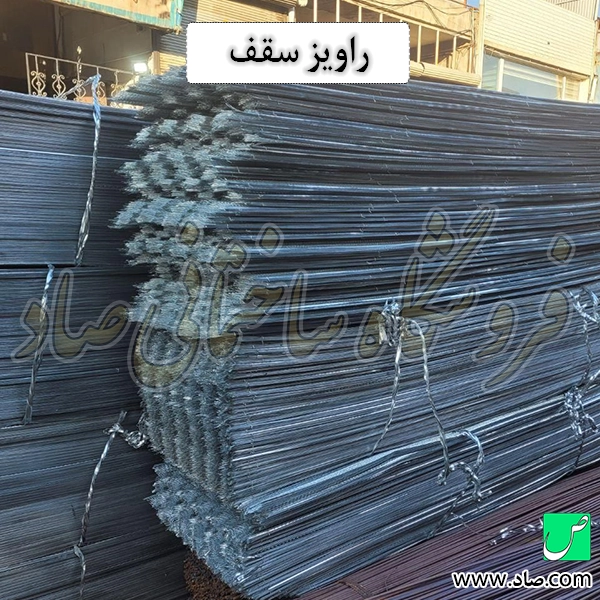

راویز سقف

به عنوان مثال برای گچ کاری تزیینی میتوان از انواع راویز 11 ستونه و 13 ستونه استفاده کرد اما برای سیمان کاری با توجه به وزن مخصوص بالای ملات ماسه سیمان باید از برگه رابیتس 9 ستون استفاده کرد. برای کارهای ظریف در دکوراسیون ساختمان و همچنین آرک های سبک گچ کاری شده میتوان از راویز 9 ستونه استفاده کرد. یکی از عوامل تاثیرگذار در قیمت راویز وزن آهن گالوانیزه استفاده شده در آن است. معمولاً در ایران چه در کارخانه و یا کارگاه راویز از وزن 450 گرم تا وزن 1300 گرم تولید و به فروش میرسد. بدیهی است که هرچه وزن برگه راویز بیشتر باشد میزان گالوانیزه استفاده شده در آن بیشتر است و از این رو مقاومت آن و همچنین قیمت آن نیز بیشتر خواهد شد. یکی از مسائلی که در زمان خرید راویز باید آن توجه کرد این است که مقاومت برگه راویز متناسب با محل مصرف آن است. به عنوان مثال وزن مخصوص ملات ماسه سیمان در مقایسه با ملات گچ بسیار بیشتر است از این رو در زمان راویز بندی و راویز کاری باید به محل مصرف آن توجه ویژه شود. در صورتی که جنس برگه گالوانیزه متناسب با محل مصرف آن انتخاب نشود ممکن است در حین گچ کاری و یا سیمان کاری راویز پاره شود و ملات استفاده شده از محل خود خارج شود. با توجه به وزن هر برگه در بازار راویز به 4 دسته اصلی سبک ( وزن کمتر از 600 گرم )، نیمه سنگین ( وزن بین 700 تا 900 گرم )، سنگین ( وزن بین 900 تا 100 گرم ) و فوق سنگین ( با وزن بیشتر 1000 گرم ) تولید و به فروش میرسد.

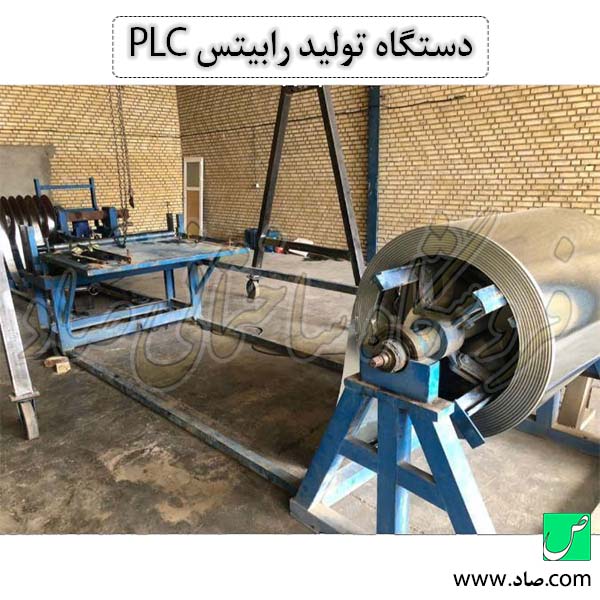

مراحل تولید راویز در کارخانه

استفاده از ورق گالوانیزه گرم با کیفیت و استاندارد در تولید راویز با کیفیت نقش بسیار مهمی دارد. هر چه کیفیت ورق گالوانیزه بالاتر باشد محصول نهایی تولید شده کیفیت بالاتری دارد و متناسب با آن ممکن است قیمت بیشتری داشته باشد. با توجه به این مطلب خرید راویز حتی در صورت هم وزن بودن به دلیل قیمت پایین توصیه نمیشود زیرا ممکن است منجر به زنگ زدگی در مجاورت آب ملات گچ ساختمانی شود و یا در حین اجرا دچار پارگی شود. پس از ورود رول ورق گالوانیزه به دستگاه PLC ابتدا تحت پرس کاری و کشش عرضی قرار میگیرد. ورق گالوانیزه به صورت رولی و با ضخامت های مختلف و با توجه به وزن نهایی برگه راویز وارد دستگاه میشود. ابتدا ورق گالوانیزه مورد کشش قرار میگیرد و پس از رسیدن به طول مورد نظر ورقه برش میخورد. این مرحله با نام مرحله برش در دستگاه نامگذاری میشود و عملیات برش ورق به صورت طولی انجام میشود. پس از برش به طول دلخواه ورق گالوانیزه تحت دستگاه پرس و نورد سرد قرار میگیرد و پس از اتمام پرس کاری چشمه ها و ستون های برگه راویز تولید میشود. پس از مرحله نورد سرد و پرس کاری ورق دوباره مورد کشش قرار میگیرد و به ابعاد استاندارد 60 سانتیمتر در 240 سانتیمتر میرسد. پس از تولید راویز به ابعاد استاندارد هر 10 برگه آن در یک بسته قرار میگیرد و به فروش میرسد.

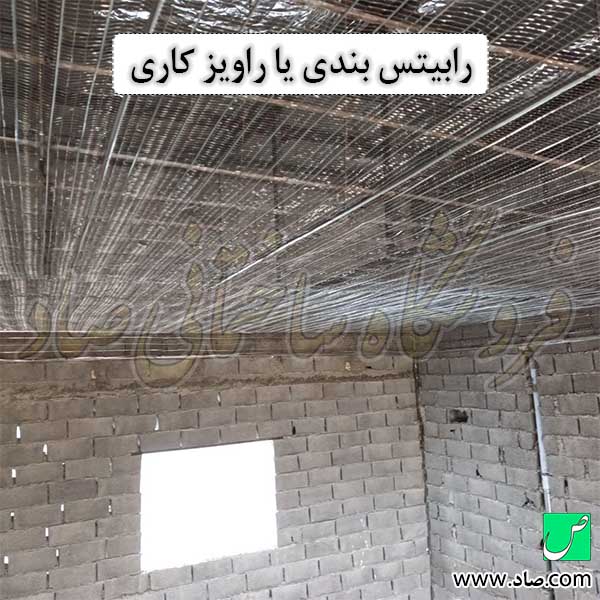

مراحل راویز کاری سقف

اجرای صحیح راویز کاری (رابیتس‌بندی) سقف، زیربنای یک نازک‌کاری بادوام و بدون ترک است. این فرآیند شامل سه فاز اصلی زیرسازی، نصب شبکه و گچ‌کاری است:

مرحله ۱: زیرسازی و شاسی‌کشی (ایجاد کلاف‌بندی)

1. بررسی و نقشه‌برداری طرح:

   • ابتدا باید نقشه‌های معماری سقف کاذب، محل نصب چراغ‌ها و دکوراتیوهای قوسی یا حجمی را بررسی کرد.
   • نقاط آویزگذاری (بیس پلیت) و خطوط تراز سقف نهایی با استفاده از شاقول یا تراز لیزری، روی سقف اصلی علامت‌گذاری می‌شوند.

2. نصب آویزها (پایه‌ها):

   • با توجه به وزن نهایی سقف کاذب (شامل راویز و گچ‌کاری)، آویزها (معمولاً میلگرد یا تسمه فولادی) با استفاده از انکر بولت‌های استاندارد یا تفنگ‌های میخکوب قوی (جهت اتصال به سقف بتنی یا تیرآهن) نصب می‌شوند.
   • فاصله آویزها باید دقیقاً بر اساس بارگذاری و توصیه‌های فنی (معمولاً کمتر از ۱۰۰ سانتی‌متر) تعیین شود تا از شکم دادن سقف در طول زمان جلوگیری گردد.

3. کلاف‌بندی اصلی (شاسی‌کشی):

   • نبشی‌ها یا سپری‌های فولادی (معمولاً نبشی‌های ۳ یا ۴) به صورت شبکه‌ای و در تراز افقی مشخص‌شده، به آویزها جوشکاری می‌شوند.
   • این کلاف‌بندی، اسکلت اصلی تحمل بار راویز و ملات را تشکیل می‌دهد و باید با دقت بالا و صلبیت کافی اجرا شود.

مرحله ۲: نصب شبکه راویز (رابیتس)

4. نصب راویز روی شاسی:

   • برگه‌های راویز (رابیتس) با دقت و به صورت همپوشانی (Overlap) در حد یک چشمه روی کلاف‌بندی اصلی قرار داده می‌شوند.
   • همپوشانی صحیح در محل اتصال برگه‌ها، برای توزیع تنش و جلوگیری از ایجاد ترک در درزها حیاتی است.

5. اتصال با سیم گالوانیزه:

   • راویز باید توسط سیم گالوانیزه مخصوص (سیم رابیتس‌بندی) با قطر مناسب، محکم به تمام اجزای شاسی کشی (نبشی‌ها و میلگردهای فرعی) گره زده شود.
   • تراکم گره‌ها باید بالا باشد تا راویز در هنگام اجرای گچ‌کاری و پرتاب ملات، تحت کشش قرار نگیرد و حرکت نکند؛ این امر مهم‌ترین گام برای جلوگیری از ترک‌های آینده است.

مرحله ۳: اجرای پوشش ملاتی (گچ‌کاری)

6. پاشش لایه آستر (گچ و خاک):

   • پس از اتمام نصب راویز و اطمینان از استحکام زیرسازی، اولین لایه ملات (معمولاً گچ و خاک) با فشار کافی روی شبکه پاشیده می‌شود تا کاملاً از چشمه‌های راویز عبور کرده و پشت شبکه را پر کند (Locking Action).
   • این لایه باید پس از سفت شدن، سطح را در یک تراز اولیه و خشن قرار دهد.

7. اجرای لایه رویه و پرداخت نهایی:

   • پس از خشک شدن لایه آستر، لایه نهایی و پرداخت با گچ سفید و با دقت بالا اجرا می‌شود.
   • نکته تخصصی اینجاست که ضخامت کل ملات نباید آنقدر زیاد باشد که بار بیش از حد به سازه وارد کند و در عین حال باید تمامی ناصافی‌ها و سطح راویز را کاملاً پوشش دهد.

نکته تخصصی و مهندسی راویز کاری

به عنوان دکترای مهندسی سازه، تأکید می‌کنم که رایج‌ترین علت ترک‌خوردگی در سقف‌های راویز، نقص در صلبیت کلاف‌بندی اولیه و استفاده از راویز با وزن بسیار کم است. در سقف‌های دکوراتیو با وزن گچ‌کاری بالا، باید از حداقل راویز ۱۱ ستونه با وزن بالای ۹۰۰ گرم و کلاف‌بندی متراکم‌تر استفاده کرد. همچنین، تمام اتصالات فولادی (جوشکاری) باید با کیفیت بالا و مطابق با اصول فنی انجام شود تا از هرگونه حرکت نسبی در سیستم جلوگیری شود.

با توجه به اینکه به عنوان مثال رابیتس 1100 گرمی در بسته 10 تایی و به وزن 11 کیلو به فروش میرسد. یکی از نکاتی که پس از خرید راویز باید به آن توجه کرد کیفیت آن است. برای تشخیص کیفیت راویز خریداری شده میتوان چند بار محکم برگه به به زمین کوبید. چنانچه راویز از ورق آبکاری شده تولید شده باشد در حین کوبیده شدن به زمین قسمت هایی از آن جدا میشود و به زمین میریزد. اما اگر راویز از ورق گالوانیزه درجه یک تولید شود هیچ قطعه ای از آن جدا نمیشود. جدا از کیفیت بالای ورق مصرفی باید به انعطاف آن نیز توجه شود تا در حین سیمان کاری و یا گچ کاری بتوان انواع آرک و نما را با آن اجرا کرد.

نکته تخصصی مهندسی برای خرید

به عنوان مهندس سازه، مهم است بدانید که ضخامت نهایی ورق گالوانیزه مورد استفاده برای تولید راویز، اصلی‌ترین عامل در تعیین وزن و کیفیت آن است. هنگام خرید، همیشه تطابق وزن اسمی اعلام شده با وزن باسکول (با در نظر گرفتن تلرانس حداکثر ۳٪-) را بررسی کنید. استفاده از راویز با وزن واقعی کمتر از مقدار مورد نیاز، منجر به شکم دادن سقف، ترک‌های گسترده و افزایش ریسک سقوط در دراز مدت می‌شود که هزینه‌های بازسازی بسیار سنگینی به دنبال دارد.

لیست قیمت راویز

• قیمت راویز 1300 گرم  13 ستون هر برگه به ابعاد 60 در 240 سانتیمتر 220,000 تومان است.
• قیمت راویز 1200 گرم  13 ستون هر برگه به ابعاد 60 در 240 سانتیمتر 204,000 تومان است.
• قیمت راویز 1100 گرم  13 ستون هر برگه به ابعاد 60 در 240 سانتیمتر 188,000 تومان است.
• قیمت راویز 900 گرم  13 ستون هر برگه به ابعاد 60 در 240 سانتیمتر 154,000 تومان است.
• قیمت راویز 700 گرم  13 ستون هر برگه به ابعاد 60 در 240 سانتیمتر 133,000 تومان است.
• قیمت راویز 600 گرم  13 ستون هر برگه به ابعاد 60 در 240 سانتیمتر 124,000 تومان است.

تحلیل جامع استانداردها و آیین نامه های راویز در صنعت ساختمان

راویز و زیرسازی فلزی به عنوان اسکلت پنهان نازک کاری سقف و دیوار، نیازمند رعایت دقیق استانداردهای مهندسی و آیین نامه های ملی و بین المللی هستند. این استانداردها مسیر مشخصی را برای تضمین ایمنی در برابر ریزش اندود، مدیریت ترک ها و اطمینان از عملکرد صحیح شبکه فلزی ارائه می دهند. جدول ارائه شده، مجموعه ای جامع از مراجع معتبر و دستورالعمل های اجرایی را در قالب کاربردهای مختلف راویز به نمایش می گذارد. در اینجا مهم ترین نکات فنی و مهندسی این استانداردها را در قالب بخش های تخصصی بررسی می کنیم.

نقش مباحث مقررات ملی و استانداردهای مصالح فلزی در تضمین کیفیت

مباحث مقررات ملی ساختمان و استانداردهای مرتبط با توری های فلزی به عنوان مراجع قانونی طراحی و اجرای داخلی، نقش حیاتی در حفظ کیفیت دارند. این مراجع اطمینان می دهند که راویز روی زیرسازی پایدار و با فواصل مهار کنترل شده نصب شود. شبکه ای که بدون میلگرد تقویتی و همپوشانی کافی اجرا شود مستعد ترک و ریزش است و طبق این استانداردها نیازمند اصلاح پیش از اندود نهایی می باشد.

استانداردهای بین المللی ASTM و EN و الزامات شبکه فلزی

استانداردهای ASTM و EN جزو مهم ترین مراجع فنی در حوزه کنترل کیفیت Metal Lath و شبکه های اندود هستند. بر اساس این استانداردها، راویز باید از نظر وزن واحد سطح، ابعاد چشمه، پوشش گالوانیزه و مقاومت کششی کنترل شود. همچنین همپوشانی شبکه ها نباید کمتر از حد توصیه شده باشد تا پیوستگی اندود حفظ شود.

وظیفه دستورالعمل های فنی در مدیریت طراحی و اجرا

دستورالعمل های فنی تولیدکنندگان شبکه و آیین نامه های زیرسازی اندود، نصب کنترل شده بدون شکم، مهار دقیق و همپوشانی استاندارد را پیش نویس سطح پایدار می شناسند. این دستورالعمل ها ایجاب می کنند که فواصل آویزها رعایت شود، جوش ها سالم باشند و شبکه بدون موج نصب گردد. پس از نصب، هرگونه لق شدگی یا کمبود مهار باعث ضعف اندود می شود.

اهمیت استانداردهای ایمنی کار برای نصب راویز

کار در ارتفاع، برش شبکه و جوشکاری زیرسازی، پتانسیل خطر سقوط، برش و سوختگی را دارد. استانداردهای ایمنی تضمین کننده سلامت کارگران هنگام نصب راویز و نازک کاری هستند. کار بدون تجهیزات ایمنی و داربست پایدار اکیدا ممنوع است.

نگاهی مهندسی به تجهیزات زیرسازی و شبکه های کنترل کیفیت راویز

در سیستم های راویز، اجزای اجرایی (آویز، نبشی، میلگرد، شبکه) و شبکه های کنترل کیفیت (تراز لیزری، بازرسی جوش، کنترل همپوشانی) عناصر اصلی شکل دهنده به عملکرد سقف کاذب هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از شکم دادن، ترک اندود و ریزش، در جایگاه اصلی تضمین کیفیت پروژه های داخلی قرار دارند.

اهمیت مکانیک اتصالات در زیرسازی و تثبیت راویز

راویز با سیستم آویز میلگردی، نبشی های افقی و سیم مفتول یا جوش نقطه ای کار می کند. محاسبه دقیق فاصله آویزها، مقطع میلگرد و پوشش کامل اتصالات طبق ضوابط اجرایی الزامی است. فاصله بیشتر از حد باعث شکم دادن و فاصله کمتر از حد بدون برنامه باعث هزینه اضافه می شود. این مرحله پایه پایداری راویز است.

بهترین آزمون های کنترل کیفیت: تراز خطی، تست مهار و همپوشانی

کنترل کیفیت راویز در مرحله پیش از اندود فوق العاده حساس است. آزمون تراز خطی، تست سختی مهار آویزها و بررسی همپوشانی شبکه ها به صورت ردیفی انجام می شود. همچنین بررسی نبود موج و لق شدگی برای اطمینان از یکپارچگی بستر الزامی است.

اهمیت سیستم های مهار و پرهیز از زیرسازی آزاد

عدم اجرای آویز استاندارد و مهار جانبی کنترل شده، یکی از عوامل ایجاد شکم و ترک در راویز است. تیم های نظارتی شرکت ساختمانی صاد، نصب بدون میلگرد تقویتی و جوش های ناقص را اکیدا ممنوع کرده و اجرای دقیق زیرسازی را به شدت کنترل و الزام می کنند.

راهنمای جامع زیرسازی و رج اول (ضوابط اجرایی)

برای استقرار یک سیستم راویز پایدار، تراز کردن خطوط، اجرای آویزها و کنترل شیب معماری الزامی است. کیفیت رج اول و محور زیرسازی تعیین کننده صافی کل سطح است. شرکت ساختمانی صاد با تسلط کامل بر ضوابط نصب راویز و هماهنگی با تاسیسات و نازک کاری، اجرا را مطابق با بالاترین استانداردهای مهندسی تضمین می نماید تا خطر ریزش و دوباره کاری به صفر برسد.

جمع بندی و راهنمای مهندسی برای انتخاب نوع بهینه سیستم

درک درست از دهانه سقف، وزن اندود، رطوبت فضا و پیچیدگی معماری، تعیین کننده نوع راویز (چشمه درشت یا ریز، ورق نازک یا سنگین) است. محصول انتخابی باید حداقل پاسخگوی وزن اندود، مقاومت خوردگی و سازگاری با زیرسازی باشد. نمونه های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که خطرات ناشی از سقف های سنتی بدون شبکه استاندارد را به حداقل می رساند.

مزایای سیستم های راویز (سبک و صنعتی)

1. مدیریت هزینه ها و توجیه اقتصادی بسیار بالا

• راویز به دلیل امکان شکل دهی سطوح منحنی، سرعت نسبی و کاهش ضخامت اندود در مقایسه با روش های سنگین، هزینه تمام شده نازک کاری را در پروژه های متوسط و بزرگ بهینه می کند. در سقف های پیچیده، این مزیت صرفه جویی قابل توجهی به همراه دارد.

2. ارتقای دقت معماری و کنترل کیفیت (QA/QC)

• استفاده از زیرسازی فلزی منظم و شبکه استاندارد، خطای انسانی اندود سنتی را کاهش می دهد. این نظم اجرایی باعث می شود سطح سقف صاف تر و مناسب گچ کاری نهایی باشد.

3. انعطاف پذیری و حفظ محیط زیست (Green Construction)

• در سیستم های مدرن، فضای پشت راویز امکان عبور تاسیسات و عایق را فراهم می کند و پرت مصالح اندود را کم می نماید. کاهش دوباره کاری، این روش را به گزینه ای کارآمدتر تبدیل کرده است.

4. استقلال عملکردی و سرعت فوق العاده در اجرا

• پروژه هایی که راویز را با اکیپ آموزش دیده اجرا می کنند، توانایی تکمیل سریع سقف های کاذب و سطوح دکوراتیو را دارند. این سرعت برای پروژه های انبوه سازی و ساختمان های اداری یک مزیت عملیاتی مهم است.

معایب و چالش های اجرای سیستم راویز

1. هزینه های اولیه برای مصالح استاندارد و اکیپ متخصص

• تجهیز کارگاه به سیستم راویز نیازمند خرید شبکه گالوانیزه، میلگرد، نبشی و اکیپ جوشکار و نصب کار است که برای پروژه های بسیار کوچک با متراژ محدود ممکن است نسبت به روش ساده تر مدیریت سخت تری داشته باشد.

2. نیاز به زیرسازی دقیق و فضای کار ایمن در ارتفاع

• عملیات نصب راویز نیازمند داربست استاندارد، تراز دقیق و دسترسی ایمن است. در کارگاه های نامنظم با سقف نامناسب، کیفیت نهایی به شدت افت می کند.

3. وابستگی به شرایط رطوبتی و کیفیت پوشش فلزی

• سیستم های راویز نیازمند شبکه گالوانیزه سالم و محافظت در برابر رطوبت هستند. در صورت استفاده از شبکه زنگ زده یا فضای بسیار مرطوب بدون تدبیر، دوام سیستم کاهش می یابد.

4. حساسیت به مهارها، همپوشانی و اندود صحیح

• در صورت عدم اجرای مهار کامل، همپوشانی ناکافی یا اندود ضعیف، راویز عملکرد خود را از دست می دهد. همچنین ضخامت نامناسب اندود می تواند ترک و ریزش ایجاد کند.

تجهیزات و متعلقات مورد استفاده در راویز

انتخاب دقیق نوع تجهیزات و متریال در کیفیت نهایی راویز نقش حیاتی دارد و باید کاملا منطبق با نیازهای پروژه، دهانه سقف و شرایط اقلیمی باشد. مصالح مختلفی در بازار نازک کاری وجود دارد، اما دو مکانیزم مرسوم به ترتیب راویز با زیرسازی میلگردی-نبشی و راویز ترکیبی با پروفیل سبک هستند که بر اساس مشخصات فنی فضا انتخاب می شوند.

اجرای شبکه استاندارد گالوانیزه برای سقف های کاذب و سطوح منحنی کاربرد فراوانی دارد. در شرایطی که کارفرما قصد سطح یکنواخت و قابل اندود دارد، این شبکه با مجهز شدن به آویزهای میلگردی و نبشی های افقی، گزینه ای رایج و پایدار است.

در مقابل، تجهیزات جانبی نظیر سیم مفتول گالوانیزه، قیچی برش، دستگاه جوش و تراز لیزری، توانایی عالی در افزایش دقت گوشه ها و سطوح قوسی دارند و از لق شدگی جلوگیری می کنند. این ابزارها با کاهش دوباره کاری و بهبود تراز، راندمان کارگاه را بالا می برند. در پروژه هایی که راویز مستقیم و صنعتی مد نظر است، این تجهیزات تنها گزینه مهندسی و اقتصادی محسوب می شوند.

علاوه بر انتخاب نوع شبکه، کیفیت پوشش گالوانیزه، بسته بندی سالم و یکنواختی چشمه از عوامل تاثیرگذار بر دوام نهایی است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان اجرا، بر اساس نوع فضا و استانداردهای روز، بهترین انتخاب سیستم راویز و جزئیات اجرایی را انجام می دهد؛ این رویکرد باعث کاهش چشمگیر ترک و افزایش کیفیت نازک کاری می گردد.

اهمیت کیفیت زیرسازی، آب بندی اتصالات و سیستم های مهار

بسترهای اجرایی و زیرساخت های کنترلی در سیستم های راویز بسیار حساس هستند، زیرا پدیده هایی نظیر شکم دادن، ترک اندود و زنگ زدگی همواره آنها را تهدید می کنند. یک زیرساخت استاندارد برای سقف کاذب باید دارای ویژگی های کیفی دقیق باشد که تاثیر مستقیمی بر دوام سیستم دارد.

• جنس و کیفیت زیرسازی: اجرای آویز و نبشی باید با دقت میلی متری انجام شود. اشتباه در زیرسازی باعث انباشت خطا در راویز می شود.
• پوشش کامل اتصالات: اجرای جوش پراکنده یا مهار فقط در چند نقطه اکیدا ممنوع است. تکیه بر تجربه صرف بدون فاصله استاندارد باعث ضعف شبکه می گردد.
• اتصالات و همپوشانی: تمامی لبه های شبکه باید همپوشانی و مهار شوند تا از جداشدگی اندود جلوگیری گردد.
• کنترل خوردگی و خشک کاری: شبکه زنگ زده و اتصالات نامناسب، کیفیت باندینگ اندود را مختل می کند.

بی توجهی به این مشخصات در بسیاری از پروژه ها باعث مشکلاتی همچون ترک سراسری، کاهش دوام و نارضایتی از ظاهر نهایی خواهد بود که نیازمند تخریب موضعی و هزینه های سنگین اصلاح خواهد بود.

مراحل گام به گام استقرار و بهره برداری از راویز

1. طراحی جزییات، کنترل ابعاد و آماده سازی مصالح

• اولین و حیاتی ترین گام، بررسی گواهی شبکه ها، جانمایی آویزها، کنترل تراز سقف و تامین ابزار استاندارد بر اساس نقشه معماری است.

2. تراز زیرسازی و اجرای دقیق آویزها و نبشی ها

• پس از پاکسازی و علامت گذاری، خطوط تراز و محور سقف اجرا شده و زیرسازی با دقت بالا نصب می شود. این مرحله مبنای صافی کل سطح است.

3. نصب شبکه راویز، تثبیت اتصالات و قرارگیری رج های بعدی

• شبکه ها با جهت صحیح و همپوشانی استاندارد نصب می شوند. صفحه راویز با مهار یکنواخت در محل تثبیت می گردد.

4. اجرای میلگرد تقویتی، گوشه ها و کنترل کیفیت حین کار

• میلگرد تقویتی و مهار گوشه همزمان با پیشرفت نصب کار می شوند. تراز، فاصله آویز و پر بودن اتصالات ردیف به ردیف کنترل می گردد.

5. اندود اولیه، محافظت و آماده سازی تحویل

• پس از اتمام نصب، اندود زیرکار و محافظت در برابر ضربه انجام شده و اضافات پاک می شود. برنامه بازدید نهایی تراز و آمادگی سطح برای گچ نهایی در دستور کار قرار می گیرد.

نکات اجرایی کلیدی و ترفندهای کارگاهی راویز

• اصل تراز دقیق قبل از سرعت دادن: هیچ ردیفی نباید روی زیرسازی ناتراز بالا برود. اصلاح بعد از چند متر بسیار پرهزینه است.
• ممنوعیت استفاده از شبکه ضعیف به جای سیستم استاندارد: شبکه غیراستاندارد و زنگ زده خاصیت پایداری راویز را خراب می کند.
• رعایت فاصله آویز و همپوشانی شبکه: فاصله آویز خارج از بازه توصیه شده نباید حذف شود.
• پرهیز از نصب با شبکه آسیب دیده: خم شدید و پارگی لبه، باندینگ اندود را مختل می کند.
• پوشش کامل لبه های طولی و عرضی: همپوشانی خالی از عوامل اصلی ترک و جداشدگی است.
• کنترل گرد جوش و براده روی شبکه: آلودگی سطح نباید قبل از اندود پاک نشود.
• استفاده از شبکه متناسب با فضا: در سرویس و فضاهای مرطوب از پوشش گالوانیزه معتبر استفاده شود.
• مهار گوشه ها و لبه های باز: اجرای صحیح نبشی و میلگرد گوشه از الزامات دوام است.

عیوب رایج در راویز و روش های پیشگیری

در عمل نصب راویز با زیرسازی سبک، مشکلاتی مانند شکم دادن شبکه، ترک اندود، لق شدگی، زنگ زدگی و جداشدگی از موارد متداولی هستند که کیفیت نهایی و دوام سیستم را تهدید می کنند. بسیاری از این ایرادات ناشی از ضعف در زیرسازی، ابزار نامناسب و بی توجهی به فواصل مهار است.

• مهارهای ناقص و جداشدگی لبه: معمولا به علت نصب عجله ای یا جوش ناکافی رخ می دهد. استفاده از فاصله استاندارد، پوشش کامل و میلگرد تقویتی راه حل این مسئله است.
• شکم دادن و موج دار شدن سطح: این مشکل نشان دهنده ضعف زیرسازی یا بی توجهی به رج اول است. اصلاح تراز و کنترل لیزری هر چند متر این ناهنجاری را رفع می کند.
• ترک و پوسته شدن اندود: همپوشانی ناکافی، شبکه لق یا اندود نامناسب باعث فساد اتصال می شود. مهار صحیح و لایه بندی متعادل راه حل است.
• زنگ زدگی و بازشدگی در اطراف بازشوها: نبود شبکه گالوانیزه معتبر و مهار جانبی عامل اصلی است. اجرای اتصالات و محافظت از لبه ها ایمنی راویز را تضمین می کند.

برای حفظ کیفیت راویز، ضروری است پرسنل نصب مهارت کافی در کار با جوش، نصب همگن و کنترل همپوشانی را داشته باشند و این روند تحت نظارت مهندسین اجرا شود. شرکت ساختمانی صاد با بهره گیری از تیم تخصصی نازک کاری، تضمین کننده اجرای پایدار و بدون نقص راویز در پروژه های ساختمانی مختلف است.

سیستم راویز یک روش پایه ای با مدیریت عالی زیرسازی و راندمان مناسب برای پروژه های ساختمانی مدرن است، اما نیاز به اکیپ آموزش دیده و کنترل کیفیت دقیق دارد. اندود سنتی بدون شبکه استاندارد به دلیل آشنایی عمومی در پروژه های کوچک همچنان دیده می شود، اما ترک پذیری بیشتر، پرت بیشتر و تضعیف دوام را به همراه دارد.

قیمت گذاری و هزینه استقرار سیستم راویز

برآورد دقیق و مهندسی هزینه راویز، نیازمند آنالیز بهای دقیق از متراژ سقف، نوع شبکه، نوع زیرسازی، تعداد بازشوها و جزئیات اجرایی (مانند میلگرد آویز، نبشی، جوش و دورریز برش) است. در پروژه های ساختمانی، تخمین اشتباه مصرف شبکه می تواند منجر به خرید مصالح نامرغوب و در نهایت بروز ضعف مهار و ترک گردد. هزینه نهایی تابع چند متغیره از نوع محصول، دستمزد اکیپ، ارتفاع کارگاه و نوسان قیمت مصالح است.

آنالیز بهای مصالح: شبکه راویز، میلگرد و متعلقات

بخش عمده ای از هزینه اولیه مستقیما به قیمت شبکه گالوانیزه، میلگرد، نبشی، سیم مفتول و ابزار برش وابسته است. قلب تپنده کیفیت راویز، اصالت پوشش گالوانیزه و وزن واحد سطح معتبر شبکه است. در محاسبات مهندسی (متره)، هزینه بر اساس متر مربع سطح، نوع شبکه و ضریب پرت برش محاسبه می شود.

تاثیر ارتفاع، دسترسی و پیچیدگی پلان بر قیمت تمام شده

در شرایط واقعی کارگاهی، ارتفاع طبقه، سقف های بلند و نیاز به داربست تعیین کننده بخش مهمی از قیمت تمام شده است. کار در فضاهای قوسی و پربازشو هزینه زمان و دورریز شبکه را افزایش می دهد. اگرچه راویز در سطوح پیچیده کارآمد است، اما در پلان های بسیار خرد راندمان اکیپ کاهش می یابد.

هزینه های پنهان: جوشکاری، اصلاح تراز و اندود

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه های جانبی مهار و اصلاح است. خرید الکترود، اجرای لایه های اضافی تراز، اصلاح زیرسازی ناصاف و اندود زیرکار مستقیما بر بهای تمام شده سیستم راویز تاثیر می گذارد. همچنین آموزش اکیپ یا اصلاح نصب غیراصولی نیز باید دیده شود.

دستمزد اجرای اکیپ متخصص و پیچیدگی های کیفی

دستمزد استادکار راویز و تیم نازک کاری به دلیل تخصصی بودن فرایندها (مانند تثبیت یکنواخت، کنترل همپوشانی، برش قوس و اتصال به بازشو) نسبتا متفاوت از بنایی سنتی است. استفاده از تیم مجرب برای اجرای دقیق راویز و تضمین سطح بدون موج، دستمزد مجزایی می طلبد که تضمین کننده دوام نازک کاری در آینده خواهد بود.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه های راویز

در یکی از پروژه های اداری چند طبقه، دلیل ترک های سراسری پس از تحویل واحد، اجرای مهارهای ناقص، فاصله بیش از حد آویزها و همپوشانی ناکافی شبکه تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی پروژه با باز کردن موضعی نقاط ضعف، اجرای مجدد راویز با مهار کامل، تکمیل میلگردهای تقویتی و کنترل تراز، یکپارچگی سطح سقف را بازگردانده و مشکل ترک را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات زیرسازی به اندازه کیفیت خود شبکه اهمیت دارد.

چالش تراز زیرسازی، گوشه ها و سازگاری با تاسیسات

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در راویز برای پروژه های سریع، ناترازی خطوط آویز و تداخل با تاسیسات بدون تدبیر اجرایی است. در پروژه های پیچیده ما، با استانداردسازی زیرسازی، آموزش نسبت اجرا، افزایش نقاط کنترل مهار و انتخاب شبکه متناسب با فضا، پایداری اتصال و کیفیت سطح نهایی تامین گردید. این امر ضمن حفظ ایمنی بهره برداری، خطر ریزش و فاجعه های کیفیتی در آینده را به صفر رساند.
