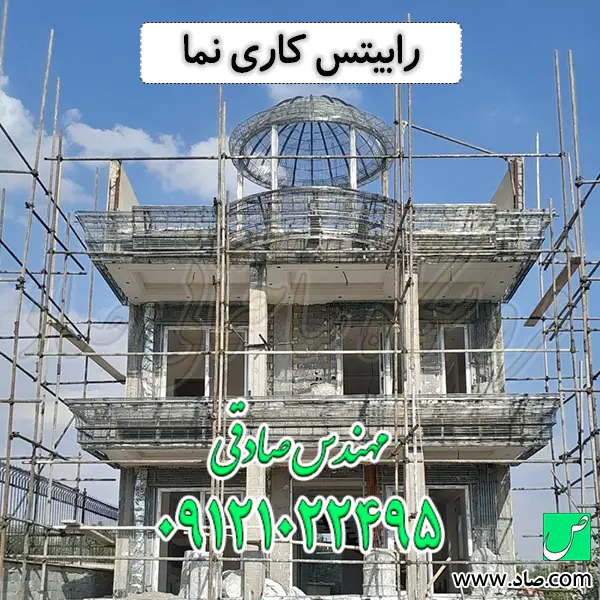

رابیتس کاری نما

رابیتس کاری نما چیست؟

رابیتس کاری نما یک سیستم زیرسازی فلزی متشکل از شبکه میلگرد و توری گالوانیزه است که به عنوان بستر یکپارچه برای اجرای اندود سیمان و احجام پیچیده معماری در نمای ساختمان به کار می رود.

به عنوان مهندس صادقی و یک طراح سازه، بارها در پروژه های مختلف دیده ام که کارفرمایان صرفا به دنبال کاهش هزینه ها هستند. اما نمای ساختمان خط مقدم دفاعی سازه در برابر عوامل جوی است. اگر این پوسته محافظ به درستی اجرا نشود، فاجعه به بار می آید. سه نکته مهندسی و تجربه محور زیر را همیشه در کارگاه های خودم به ناظران گوشزد می کنم:

1. اورلپ استاندارد توری ها: حداقل ده سانتی متر همپوشانی در لبه های رابیتس الزامی است تا از ایجاد ترک های برشی در سیمان کاری نهایی جلوگیری شود.
2. مهار نیروی مکش باد: در برج های مرتفع، شبکه میلگردی باید بر اساس مبحث ششم مقررات ملی ساختمان برای تحمل فشار و مکش باد طراحی شود تا نما دچار کنده شدن نشود.
3. ضخامت گالوانیزه: استفاده از ورق های بی کیفیت باعث اکسیداسیون سریع در مجاورت رطوبت ملات شده و در نهایت زنگ زدگی باعث باد کردن و ریختن نمای سیمانی می شود.

مزایای رابیتس کاری نما

• انعطاف‌پذیری فوق‌العاده در خلق احجام پیچیده سه‌بعدی (فرم‌پذیری)

مهم‌ترین دلیل بقای این روش سنتی در برابر سیستم‌های مدرن خشک، قابلیت بی‌نظیر آن در اجرای طرح‌های پیچیده معماری است. شبکه‌های رابیتس به دلیل ساختار منبسط شده (Expanded Metal) و ضخامت کم ورق، به راحتی توسط تیم اجرایی خم‌کاری، نورد و برش داده می‌شوند. اجرای گنبدهای دکوراتیو، سرستون‌های نمای کلاسیک (رومی)، قوس‌های هلالی، پیش‌آمدگی‌های عمیق (کنسول‌ها) و سنتوری‌ها، با هیچ متریال دیگری به اندازه رابیتس مقرون‌به‌صرفه و قابل اجرا نیست.

• ایجاد درگیری مکانیکی حداکثری و یکپارچگی با اندود آستر

برخلاف سطوح صاف که نیازمند چسباندن توری فایبرگلاس یا مضرس‌کاری هستند، چشمه‌های (سوراخ‌های) هندسی رابیتس بهترین بستر را برای نفوذ ملات ماسه سیمان فراهم می‌کنند. ملات پس از عبور از این چشمه‌ها و گیرش اولیه، یک «درگیری مکانیکی» سه بعدی و بسیار قدرتمند ایجاد می‌کند که خطر سقوط یا طبله کردن (Delamination) اندود سیمانی را در درازمدت به صفر می‌رساند.

• توزیع یکنواخت تنش و جلوگیری از ترک‌های برشی و انقباضی

زمانی که از رابیتس‌های سنگین و استاندارد (مانند رابیتس گالوانیزه ۱۳ ستونه با وزن حدود $\mathrm{۱۰۰۰}$ تا $\mathrm{۱۲۰۰}$ گرم) استفاده شود و اورلپ‌های (هم‌پوشانی) ۷ تا ۱۰ سانتی‌متری با مفتول‌بندی گالوانیزه به درستی اجرا گردد، کل نما به یک پوسته یکپارچه (Diaphragm) تبدیل می‌شود. این شبکه فولادی پیوسته، تنش‌های ناشی از انقباض و انبساط حرارتی ملات در طول شبانه‌روز را به خوبی توزیع کرده و مانع از ایجاد ترک‌های مویی یا عمیق در سطح نهایی نما می‌شود.

• بستر ایده‌آل برای اجرای انواع متریال‌های پوششی (Finishing)

نمایی که زیرسازی آن با رابیتس و آستر سیمانی شاقول شده باشد، هیچ محدودیتی برای پذیرش پوشش‌های نهایی ندارد. مهندس معمار می‌تواند با خیال راحت انواع سنگ‌های پلاک، سرامیک‌های پرسلان، آجرهای نسوز، نمای مینرال، بایرامیکس، سیمان شسته و حتی رنگ‌های الاستومری نمای بیرونی را روی این بستر صلب و مقاوم اجرا کند.

معایب رابیتس کاری نما

• تحمیل بار مرده (Dead Load) بسیار سنگین به اسکلت سازه

بزرگ‌ترین نقطه ضعف رابیتس کاری نما، وزن تمام شده بسیار بالای آن است. ترکیب شاسی‌کشی با پروفیل‌های سنگین آهنی (قوطی و نبشی)، شبکه میلگردها، برگه‌های رابیتس و از همه مهم‌تر، ضخامت ۳ تا ۵ سانتی‌متری ملات ماسه سیمان، وزنی در حدود ۸۰ الی ۱۲۰ کیلوگرم بر متر مربع (حتی بیشتر در احجام برجسته) به سازه تحمیل می‌کند. این بار عظیم باید در زمان طراحی سازه در نرم‌افزار ETABS لحاظ شود؛ در غیر این صورت، موجب افت خیز تیرهای پیرامونی و رفتار پیش‌بینی نشده سازه در برابر نیروی زلزله خواهد شد.

• سرعت پایین اجرا و وابستگی مطلق به شرایط جوی

اجرای رابیتس یک فرآیند به شدت زمان‌بر و چندمرحله‌ای است. پس از اتمام جوشکاری و بستن توری‌ها، اجرای ملات نیازمند شرایط جوی مساعد است. در دمای زیر ۵ درجه سانتی‌گراد، خطر یخ‌زدگی آب ملات و متلاشی شدن آستر وجود دارد و در هوای بسیار گرم، تبخیر سریع آب موجب سوختن سیمان می‌شود. علاوه بر این، ملات سیمان برای رسیدن به مقاومت نهایی نیازمند ۷ تا ۲۸ روز زمان و عملیات کیورینگ (عمل‌آوری با آب) است که این موضوع سرعت پیشرفت فیزیکی پروژه را به شدت کند می‌کند.

• آسیب‌پذیری شدید لرزه‌ای در صورت ضعف در اتصالات جوشی

برخلاف سیستم‌های نمای خشک که اتصالات مفصلی دارند و در زمان زلزله با سازه حرکت می‌کنند، رابیتس کاری نما یک سیستم کاملاً صلب است. اگر پلیت‌های انتظار در اسکلت بتنی به درستی تعبیه نشده باشند، یا جوشکار مهارت کافی در اجرای جوش‌های نفوذی استاندارد (و نه صرفاً خال‌جوش‌های سطحی) نداشته باشد، در هنگام وقوع زلزله‌های با شتاب بالا، کل این پوسته سنگین دچار گسیختگی برشی شده و خطر ریزش آوار مرگبار به پیاده‌رو یا خیابان به شدت بالا می‌رود.

• خطر خوردگی، زنگ‌زدگی پنهان و تخریب تدریجی نما

متأسفانه در بسیاری از کارگاه‌ها، برای کاهش هزینه‌ها از رابیتس‌های قلابی (غیر گالوانیزه)، مفتول‌های سیاه یا پروفیل‌های بدون پوشش ضدزنگ اپوکسی استفاده می‌شود. با نفوذ رطوبت باران از طریق درزها یا ترک‌های مویی به داخل شبکه، فولاد شروع به اکسید شدن می‌کند. فرآیند زنگ‌زدگی با افزایش حجم فولاد همراه است که این انبساط حجمی، فشار عظیمی به ملات سیمانی وارد کرده و باعث ترک‌خوردگی، کرمو شدن و در نهایت پوسته شدن و ریزش نما می‌شود (پدیده‌ای که به آن Spalling می‌گویند).

• وابستگی شدید به مهارت نیروی انسانی

سیستم‌های پیش‌ساخته در کارخانه کنترل کیفیت می‌شوند، اما رابیتس کاری صددرصد متکی به مهارت دست اکیپ اجرایی است. عدم کنترل شاقولی در شاسی‌کشی، اجرای ضعیف اورلپ‌ها، عدم استفاده از میلگردهای تقویتی در دهانه‌های بزرگ (که منجر به کمانش و لرزش شبکه می‌شود) و کیفیت پایین اختلاط ملات در پای کار، همگی خطاهایی هستند که مستقیماً بر کیفیت و دوام نمای نهایی تأثیر مخرب می‌گذارند. نظارت مقیم و مستمر در این روش، یک الزام غیرقابل چشم‌پوشی است.

چالش های اجرایی و اشتباهات رایج پیمانکاران

تجربه من نشان می دهد که بزرگترین ضعف در اجرای نماهای سیمانی، عدم درک رفتار متقابل اسکلت سازه و پوسته نما است. برخلاف کاتالوگ های تبلیغاتی که همه چیز را ساده جلوه می دهند، کارگاه ساختمانی میدان جنگ با رواداری ها و خطاهای انسانی است. یکی از بدترین اشتباهاتی که پیمانکاران نماکار مرتکب می شوند، اتصال مستقیم و صلب شاسی کشی نما به ستون های بتنی بدون در نظر گرفتن درز انقطاع یا ژوئن است. این کار یک پل حرارتی مخرب ایجاد می کند. در طول روز نما منبسط می شود و اسکلت بتنی رفتار متفاوتی نشان می دهد. نتیجه؟ ترک های عمیق و وحشتناک روی سینه کفتری ها و سنتوری های نمای رومی.

در ادبیات کارگاهی، ما اصطلاحاتی مثل شکم دادن یا دفرمگی داریم. وقتی رابیتس کار برای تسریع در کار، فاصله قوطی های زیرسازی را بیشتر از شصت سانتی متر در نظر می گیرد، توری رابیتس در هنگام سیمان کاری شکم می دهد. این یعنی شما باید ده ها کیلوگرم ملات ماسه سیمان اضافه تر به ازای هر متر مربع روی نما بکشید تا سطح تراز شود. این اضافه بار مرده، مرکز جرم سازه را به شدت جابجا می کند و در زمان زلزله نیروی برشی مضاعفی به پایه ساختمان وارد می کند. در شرکت ساختمانی صاد، ما همیشه روی استفاده از رابیتس های سیزده ستون سنگین برای نما تاکید داریم تا این دفرمگی به صفر برسد.

یک مورد مطالعاتی از ریزش نمای سیمانی

چند سال پیش به عنوان کارشناس برای بررسی علت ریزش بخش بزرگی از تاج نمای یک ساختمان پنج طبقه دعوت شدم. منظره عجیبی بود. سیمان ها به صورت ورقه ای کنده شده بودند و توری ها کاملا زنگ زده و کرمو شدن بتن در نواحی اتصال مشهود بود. با بررسی دقیق تر متوجه شدم پیمانکار از رابیتس های بسیار سبک داخلی برای نما استفاده کرده و جوشکاری میلگردها به صورت نقطه ای و پر از خلل و فرج (گل جوش) انجام شده بود. رطوبت باران از طریق ترک های مویی به شبکه نفوذ کرده و چون رابیتس کیفیت گالوانیزه مناسبی نداشت، دچار اکسیداسیون شدید شده بود. افزایش حجم ناشی از زنگ زدگی، ملات سیمان را از داخل منفجر کرده بود. راهکار مهندسی ما در آن پروژه، تخریب کامل بخش های آسیب دیده، استفاده از مهاربندهای مورب، اجرای پوشش اپوکسی روی جوش ها و خرید رابیتس استاندارد از شرکت ساختمانی صاد بود که مشکل را برای همیشه حل کرد.

مراحل رابیتس کاری نما

1. پروفیل کشی و شاسی سازی اصلی

اجرای شاسی‌کشی در واقع خلق یک اسکلت فلزی ثانویه و باربر است که باید بر اساس محاسبات دقیق مهندسی و تحلیل بارگذاری ثقلی (وزن مرده ملات و نما) و بارهای جانبی (نیروی مکش باد و برش لرزه‌ای) طراحی شود. در این مرحله، پروفیل‌های استاندارد (معمولاً قوطی‌های 40×40 یا 80×40 میلی‌متر با ضخامت حداقل ۲ میلی‌متر) و نبشی‌ها از طریق جوشکاری نفوذی به پلیت‌های انتظار تعبیه شده در اسکلت اصلی متصل می‌گردند. در سازه‌های بتنی که فاقد پلیت انتظار هستند، از رول‌بولت‌های مکانیکی یا انکربولت‌های شیمیایی (کاشت هیلتی) برای انتقال ایمن بارها استفاده می‌شود. نکته حیاتی در این گام کارگاهی، اجرای دو لایه پوشش ضدزنگ استاندارد روی تمام مقاطع فولادی پیش از پوشش نهایی است تا از اکسیداسیون تدریجی شاسی در مجاورت رطوبت ملات جلوگیری گردد.

2. اجرای شبکه میلگرد

پس از تکمیل استراکچر اصلی، نوبت به توزیع یکنواخت بارها از طریق اجرای شبکه مش‌بندی می‌رسد. میلگردهای حرارتی (اغلب نمره ۸ یا ۱۰، بسته به وزن نهایی پوسته معماری و میزان پیش‌آمدگی‌ها) به صورت شبکه‌های متعامد افقی و عمودی روی شاسی اصلی جوش داده می‌شوند. فاصله چشمه‌های این شبکه میلگردی تابعی از صلبیت مورد نیاز است و در نماهای سنگین رومی معمولاً ابعاد 15×15 یا 20×20 سانتی‌متر لحاظ می‌گردد. کنترل کیفیت جوش در نقاط تقاطع میلگرد با قوطی‌ها الزامی است؛ زیرا هرگونه ضعف یا وجود “گل جوش” می‌تواند در هنگام زلزله باعث گسیختگی موضعی اتصال و سقوط احجام سنگین سیمانی شود.

3. نصب توری رابیتس

این مرحله نیازمند ظرافت و دقت بالای اکیپ اجرایی است. برگ‌های رابیتس (اکیداً توصیه می‌شود برای نما از نوع ۱۳ ستونه گالوانیزه گرم و با وزن استاندارد استفاده شود) روی شبکه میلگردی قرار می‌گیرند. چالش اصلی در اینجا جلوگیری از پدیده “شکم دادن” یا دفرمگی توری زیر بار سنگین ملات خیس است. برای مهار کامل، توری‌ها با استفاده از مفتول‌های گالوانیزه نرم ۱.۲ میلی‌متری (سیم رابیتس‌بندی) به صورت زیگزاگ، دوال و با تراکم بسیار بالا به میلگردها گره می‌خورند. رعایت اورلپ (همپوشانی) حداقل ۱۰ الی ۱۵ سانتی‌متری بین دو برگ مجاور در هر دو امتداد طولی و عرضی یک قانون غیرقابل چشم‌پوشی کارگاهی است تا پیوستگی یکپارچه شبکه حفظ شود.

4. کروم بندی و سیمان کاری

پس از تایید نهایی صلبیت شبکه فلزی توسط مهندس ناظر، عملیات ریسمان‌کشی، شاقول‌کشی و کروم‌بندی با دقت میلی‌متری آغاز می‌شود. هر یک سانتی‌متر خطای ناشاقولی در این مرحله، به معنای تحمیل ده‌ها کیلوگرم ملات اضافه به ازای هر متر مربع و افزایش خطرناک بار مرده ساختمان است. لایه اول که اصطلاحاً “آسترکاری” نامیده می‌شود، با استفاده از ملات ماسه سیمان پرعیار با فشار مناسب روی شبکه اجرا می‌شود تا کاملاً از چشمه‌های رابیتس عبور کرده و توری را در مغز خود درگیر کند. کیورینگ (عمل‌آوری با آب) این لایه به مدت حداقل ۳ الی ۷ روز برای جلوگیری از بروز ترک‌های انقباضی (Shrinkage Cracks) ناشی از هیدراتاسیون سریع سیمان، حیاتی است.

تحلیل قیمت رابیتس نما

یکی از پرتکرارترین سوالات کارفرمایان از من این است که قیمت رابیتس نما چقدر تمام می شود؟ در اقتصاد مهندسی، ما هرگز یک عدد ثابت و سطحی ارائه نمی دهیم. هزینه تمام شده تابعی از متغیرهای بسیار پیچیده است. اولین فاکتور، پیچیدگی طرح معماری است. اجرای یک نمای کلاسیک پر از باند، ابزار، سینه کفتری و سرستون، مصرف آهن آلات و توری را تا سه برابر یک نمای تخت افزایش می دهد.

فاکتور دوم، جنس متریال است. بازار پر از ورق های تقلبی با روکش های قلع به جای روی است. شرکت ساختمانی صاد با تامین مستقیم متریال درجه یک، این اطمینان را به سازندگان می دهد که هزینه ای که امروز برای کیفیت می پردازند، سرمایه گذاری برای جلوگیری از هزینه های هنگفت ترمیم در سال های آینده است. همچنین دستمزد اکیپ اجرایی نیز بر اساس ارتفاع پروژه، نیاز به داربست بندی خاص و مهارت جوشکاران تعیین می شود. به طور کلی، وزن آهن مصرفی بر حسب کیلوگرم بر متر مربع محاسبه شده و در قیمت روز ضرب می گردد.

مقایسه رابیتس کاری نما با سیستم های نوین

بسیاری می پرسند آیا با ورود سیستم های جدید، دوره این روش به سر آمده است؟ برای پاسخ به این سوال باید به مقایسه رابیتس کاری نما با نماهای خشک مثل سرامیک پرسلانی یا کامپوزیت بپردازیم. نماهای خشک سرعت اجرای بالایی دارند و بار مرده کمتری به سازه تحمیل می کنند. اما یک نقطه ضعف بزرگ دارند: محدودیت شدید در فرم پذیری.

شما هرگز نمی توانید یک گنبد کلاسیک یا یک قوس اسلیمی پیچیده را با سرامیک خشک اجرا کنید. رابیتس مانند یک مجسمه ساز به مهندس معمار اجازه می دهد هر حجم سه بعدی غیرممکنی را در هوا خلق کند. از سوی دیگر، صلبیت نمای سیمانی اجرا شده روی این شبکه فلزی، مقاومت بسیار بالایی در برابر ضربات فیزیکی دارد. در مناطق با شرایط جوی سخت، اگر از متریال با کیفیت شرکت ساختمانی صاد استفاده شود و اصول مهندسی در مهاربندی رعایت گردد، طول عمر این نماها ده ها سال خواهد بود.

صنعت ساختمان به سرعت در حال تغییر است. جلوگیری از کهنگی محتوا ایجاب می کند که نگاه ما به مصالح سنتی نیز به روز شود. امروزه استفاده از نرم افزارهای مدلسازی برای آنالیز بار باد روی احجام برجسته نما پیش از اجرای رابیتس کاری یک الزام است. هرگز کیفیت را فدای سرعت نکنید. یک جوش ضعیف، یک اورلپ ناقص یا خرید یک ورق غیر استاندارد، می تواند زحمات یک تیم مهندسی را بر باد دهد. همیشه با ناظران پروژه مشورت کنید و مصالح را از مراجع معتبر تهیه نمایید.
