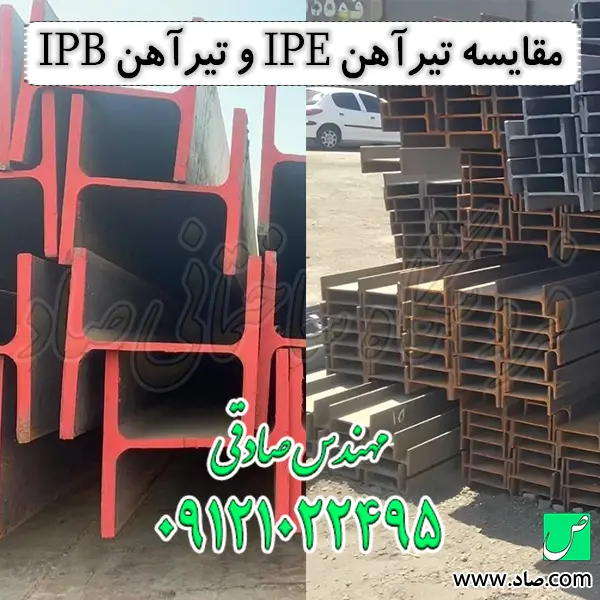

مقایسه تیرآهن IPE و تیرآهن IPB

مقایسه جامع تیرآهن IPE و تیرآهن IPB (هاش) در اسکلت فلزی

یکی از مهم‌ترین تصمیمات در طراحی و اجرای سازه‌های فولادی، انتخاب مقطع مناسب برای المان‌های باربر است. در بازار آهن‌آلات و ادبیات مهندسی ایران، دو مقطع تیرآهن IPE (معمولی) و تیرآهن IPB (هاش) بیشترین کاربرد را دارند. در واقع، یکی از پرتکرارترین دغدغه‌های طراحان سازه و پیمانکاران، مقایسه تیرآهن IPE و تیرآهن IPB به منظور دستیابی به یک طرح بهینه است.

همان‌طور که مهندس صادقی از شرکت ساختمانی صاد بارها در جلسات کارگاهی، بررسی‌های نقشه‌های سازه ای و بازرسی‌های نظام مهندسی تأکید کرده‌اند، شناخت دقیق تفاوت‌های مکانیکی، متالورژیکی و هندسی این دو مقطع، مرز بین یک سازه بهینه و اقتصادی با یک سازه ناایمن، پرهزینه یا بیش از حد سنگین را تعیین می‌کند. انتخاب اشتباه در این مرحله می‌تواند به قیمت افزایش شدید تناژ مصرفی فولاد و پیچیدگی اتصالات تمام شود. در این مقاله، این دو مقطع پرکاربرد را از منظر مهندسی، تئوری‌های مقاومت مصالح و تجربیات اجرایی کالبدشکافی می‌کنیم.

نکات کلیدی در تفاوت تیرآهن معمولی و هاش

برای انجام یک مقایسه تیرآهن IPE و تیرآهن IPB به صورت اصولی، ابتدا باید به پارامترهای بنیادین هندسی و رفتاری آن‌ها توجه کنیم:

• توزیع جرم و ممان اینرسی: در تیرآهن IPE، ممان اینرسی حول محور قوی (I_x) بسیار بیشتر از ممان اینرسی حول محور ضعیف (I_y) است. این یعنی مقطع در یک جهت بسیار قدرتمند و در جهت دیگر آسیب‌پذیر است. اما در تیرآهن IPB، به دلیل پهن بودن بال‌ها، ممان اینرسی حول محور ضعیف (I_y) رشد چشمگیری داشته و توزیع جرم حول مرکز سطح بسیار متقارن‌تر است؛ در نتیجه مقطع رفتار همسان‌تری از خود نشان می‌دهد.
• مدول مقطع پلاستیک و الاستیک: در مقاطع هاش، به دلیل حجم بیشتر متریال در بال‌ها، مدول مقطع پلاستیک (Z_x) به مراتب بالاتر است که این امر ظرفیت لنگر پلاستیک را به شدت افزایش می‌دهد.
• کاربرد سازه‌ای: مقاطع IPE ذاتا برای تحمل خمش تک‌محوره (تیرهای اصلی و فرعی در سقف‌ها) طراحی شده‌اند، در حالی که مقاطع IPB به دلیل برخورداری از شعاع ژیراسیون بزرگتر، بهترین گزینه برای تحمل نیروی محوری فشاری و لنگر توأم (ستون‌ها در قاب‌های خمشی) هستند.
• مقاومت در برابر کمانش: خطر کمانش پیچشی-جانبی (Lateral-Torsional Buckling یا LTB) در تیرآهن‌های IPE بسیار بالاتر از تیرآهن‌های IPB است. مقاومت پیچشی (ثابت پیچشی J) در مقاطع هاش به دلیل ضخامت و پهنای بال‌ها بسیار مطلوب‌تر است.

بررسی مهندسی و مکانیک مقاطع

از نظر متالورژی، هر دو تیرآهن عموماً با فولادهای ساختمانی رایج مانند ST37 (با تنش تسلیم F_y = 240 MPa) یا ST52 (با تنش تسلیم F_y = 350 MPa) تولید می‌شوند. بنابراین، تفاوت اصلی در جنس آلیاژ نیست، بلکه در هندسه مقطع نهفته است.

در تیرآهن IPE، عرض بال‌ها تقریبا نصف ارتفاع جان مقطع است. این هندسه باعث می‌شود شعاع ژیراسیون حول محور ضعیف عدد کوچکی باشد. بر اساس روابط طراحی آیین‌نامه AISC و مبحث دهم مقررات ملی، هرچه r_y کوچکتر باشد، ضریب لاغری بزرگتر می‌شود. با جایگذاری این ضریب در رابطه بار بحرانی کمانش اویلر، به وضوح می‌بینیم که مقاومت فشاری المان به شدت افت می‌کند.

در مقابل، در تیرآهن‌های بال پهن یا IPB (که در بازار به هاش معروف‌اند)، عرض بال با ارتفاع جان برابر (یا بسیار نزدیک به آن) است. افزایش ضخامت و عرض بال‌ها نه تنها I_y را به شدت افزایش می‌دهد، بلکه باعث می‌شود تنش‌های فشاری با ایمنی بسیار بالاتری به فونداسیون منتقل شوند. همچنین، به دلیل مناسب بودن نسبت عرض به ضخامت بال، پدیده کمانش موضعی بال (Local Buckling) دیرتر رخ داده و مقطع به راحتی در دسته مقاطع فشرده قرار می‌گیرد که قابلیت تشکیل مفصل پلاستیک را دارند.

اشتباهات رایج در کارگاه و چالش‌های ساخت

در بررسی‌های میدانی و پروژه‌های مقاوم‌سازی، یکی از اشتباهات رایج و خطرناک که شرکت ساختمانی صاد بارها با آن مواجه شده است، استفاده از تیرآهن IPE به عنوان ستون بدون در نظر گرفتن تمهیدات تقویتی مناسب است. بسیاری از کارفرمایان و پیمانکاران ناآشنا با مفاهیم سازه، با هدف ظاهری کاهش هزینه‌ها، به جای استفاده از یک مقطع IPB، اقدام به دوبل کردن دو تیرآهن IPE (به صورت پاباز یا با استفاده از بست‌های موازی) می‌کنند.

اگرچه این کار در ظاهر مقدار I_y را در محاسبات نرم‌افزاری افزایش می‌دهد، اما در عمل چالش‌های بزرگی به همراه دارد:

• هزینه بالای ساخت: اجرای مقطع دوبل نیازمند برشکاری دقیق ورق‌های بست، مونتاژ زمان‌بر و جوشکاری‌های طویل است که هزینه الکترود و دستمزد را به شدت بالا می‌برد.
• کیفیت جوش و منطقه HAZ: حرارت ناشی از جوشکاری زیاد باعث ایجاد تنش‌های پسماند (Residual Stresses) و گسترش منطقه متاثر از حرارت (HAZ) می‌شود که فولاد را ترد و شکننده می‌کند.
• عملکرد غیر یکپارچه: در صورت عدم اجرای صحیح و پیوسته جوش‌ها، مقطع در هنگام وقوع زلزله و اعمال بارهای دینامیکی، عملکرد یکپارچه خود را از دست داده و دچار گسیختگی زودرس از محل بست‌ها می‌شود.

راهنمای انتخاب صحیح در پروژه‌ها

برای داشتن یک انتخاب مهندسی دقیق و درک بهتر از مقایسه تیرآهن IPE و تیرآهن IPB، قواعد سرانگشتی زیر در کارگاه‌ها بسیار راهگشا هستند:

• برای پوشش سقف‌ها (مثل عرشه فولادی یا کامپوزیت) و تیرهای فرعی که صرفاً تحت بار ثقلی و خمش تک‌محوره حول محور قوی هستند، استفاده از مقطع IPB به هیچ وجه توجیه اقتصادی ندارد و مقاطع IPE به دلیل وزن کمتر در واحد طول، به شدت توصیه می‌شوند.
• برای ستون‌های قاب خمشی که تحت بارهای محوری سنگین و لنگرهای شدید ناشی از زلزله در هر دو جهت (خمش دو محوره) قرار دارند، مقطع IPB بهترین عملکرد را تضمین می‌کند و نیاز به ورق‌های تقویتی (پلیت‌کاری و Stiffener) در ناحیه چشمه اتصال (Panel Zone) را در کارگاه به حداقل می‌رساند.
• برای مهاربندها (بادبندها)، بسته به نیروی محوری کششی و فشاری، هر دو مقطع قابل استفاده‌اند، اما به دلیل رفتار فشاری بهتر، در نیروهای بالا مقطع هاش ارجحیت دارد.

نتیجه‌گیری و هشدار مهندسی

در نهایت باید تاکید کرد که مقایسه تیرآهن IPE و تیرآهن IPB صرفاً یک مقایسه کاتالوگی یا قیمتی نیست، بلکه ریشه در مفاهیم عمیق پایداری سازه و رفتار مصالح دارد. عدم توجه طراح و مجری به پارامترهایی نظیر شعاع ژیراسیون، ممان اینرسی حول محور ضعیف و پدیده کمانش پیچشی-جانبی، می‌تواند منجر به خرابی‌های فاجعه‌بار تحت بارهای فشاری یا لرزه‌ای شود.

همواره به مهندسان جوان و پیمانکاران توصیه می‌شود که نقشه‌های اجرایی را صرفاً بر اساس موجودی لحظه‌ای بازار تغییر ندهند. تطبیق دقیق طراحی با استانداردهای روز (مانند مبحث دهم مقررات ملی ساختمان و آیین‌نامه AISC) و استفاده بجا از هر مقطع در جایگاه خود، نه تنها ضامن ایمنی جانی بهره‌برداران است، بلکه از پرت مصالح و دوباره‌کاری‌های پرهزینه در کارگاه جلوگیری می‌کند.
