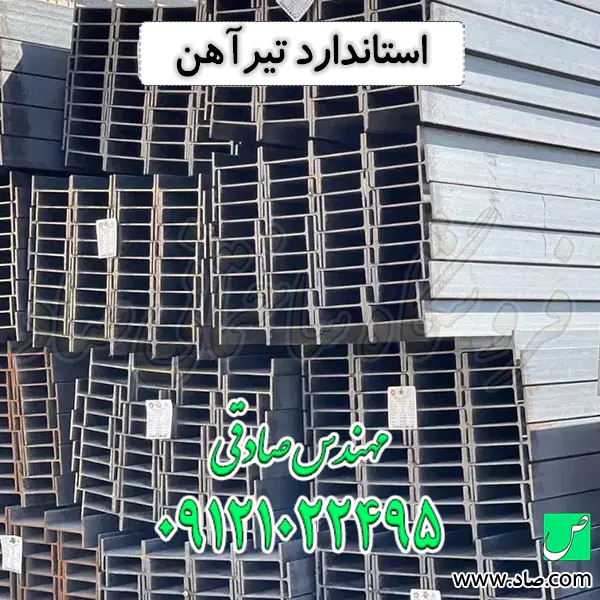

استاندارد تیرآهن

استاندارد تیرآهن چیست؟

استاندارد تیرآهن مجموعه‌ای از ضوابط متالورژیکی، هندسی و مکانیکی مانند حداقل تنش تسلیم (F_y)، مقاومت نهایی کششی (F_u) و رواداری‌های ابعادی (ضخامت جان و بال) است که رفتار الاستوپلاستیک پروفیل را در قاب‌های سازه‌ای تضمین کرده و مانع از کمانش‌های موضعی و گسیختگی ناگهانی سازه فولادی می‌شود.

من مهندس صادقی کارشناس ارشد عمران گرایش سازه و متخصص رفتار سازه‌های فولادی هستم. سال‌ها حضور در پروژه‌های عمرانی به من ثابت کرده است که تفاوت یک اسکلت فلزی ایمن با یک فاجعه پنهان، تنها در خواندن کاتالوگ کارخانه نیست، بلکه در درک عمیق آیین‌نامه‌ها نهفته است. در شرکت ساختمانی صاد، ما صرفاً یک تامین‌کننده نیستیم؛ ما فیلتر مهندسی شما برای ورود مصالح به کارگاه هستیم. برای اینکه درک بهتری از اهمیت این موضوع داشته باشید، به این سه اصل کارگاهی توجه کنید:

• پایداری موضعی (Local Stability): نسبت عرض به ضخامت در بال و جان تیرآهن در زمان زلزله حیاتی است. استفاده از مقاطع خارج از استاندارد (سبک) باعث کمانش موضعی مقطع قبل از رسیدن به ظرفیت پلاستیک می‌شود.
• تنش پسماند (Residual Stress): پدیده‌ای خطرناک در نورد گرم و خنک‌کاری است. اگر استاندارد حرارتی رعایت نشود، ایجاد تنش‌های محبوس در جان تیرآهن، ظرفیت باربری محوری و خمشی را به شدت کاهش می‌دهد.
• جوش‌پذیری (Weldability): ترکیب شیمیایی فولاد (کربن معادل) باید به گونه‌ای باشد که در زمان اتصال تیر به ستون با جوشکاری نفوذی، پدیده تردشکنی در منطقه متاثر از حرارت (HAZ) رخ ندهد.

دنیای متالورژی و مهندسی سازه همواره در حال تغییر است. امروزه استراتژی‌های طراحی لرزه‌ای به سمت استفاده از مقاطع فولادی با مقاومت بسیار بالا و کنترل دقیق کمانش‌ها حرکت کرده‌اند. این امر باعث جلوگیری از تشکیل مفاصل پلاستیک در نقاط پیش‌بینی‌نشدۀ ستون‌ها می‌شود. جستجوهای صوتی مهندسان و پیمانکاران اغلب حول این محور است که معتبرترین آیین‌نامه‌های جهانی برای تیرآهن‌های ساختمانی کدامند و تفاوت ماهوی آن‌ها در چیست؟ من به عنوان یک طراح سازه، به شما می‌گویم که استفاده از پروفیل خارج از استاندارد بدون درک فلسفه آیین‌نامه، مساوی با خلق یک بمب ساعتی است. در ادامه، با عینک یک مهندس کارگاهی و با استناد به مراجع اصلی، به تحلیل دقیق و کالبدشکافی این استانداردها می‌پردازیم.

انجمن مواد و آزمون آمریکا (ASTM)

وقتی صحبت از وسواس در آزمایش مصالح و کنترل کیفیت می‌شود، استاندارد ASTM حرف اول و آخر را می‌زند. در صنعت تولید پروفیل‌های ساختمانی، دو کد مرجع ASTM A36 و ASTM A992 به شدت حیاتی هستند. بخش بزرگی از فجایع کارگاهی دقیقاً از عدم شناخت تفاوت این دو کد نشات می‌گیرد. استاندارد A36 مختص فولادهای کربنی ساده است که معادل ST37 در بازار ایران شناخته می‌شود. اما نکته‌ای که بسیاری از پیمانکاران نادیده می‌گیرند، الزامات جوش‌پذیری لرزه‌ای در ساختمان‌های بلندمرتبه است.

تجربه من در پروژه‌های اسکلت فلزی نشان می‌دهد که پیمانکاران برای اتصالات گیردار، گاهی از فولادهای متفرقه استفاده می‌کنند که کربن معادل بالایی دارند. حرارت ناشی از جوشکاری نفوذی باعث تغییر فاز مارتنزیتی در منطقه متاثر از حرارت (HAZ) شده و پدیده تردشکنی رخ می‌دهد. اینجاست که استاندارد ASTM A992 (معادل با فولادهای پراستحکام و جوش‌پذیرتر) وارد میدان می‌شود. در شرکت ساختمانی صاد، ما در زمان بررسی مدارک خرید پروفیل، گواهینامه متالورژی (Mill Test Certificate) را با الزامات تست کشش ASTM مقایسه می‌کنیم تا مطمئن شویم تنش تسلیم و درصد ازدیاد طول با مقادیر تئوری همخوانی دارد. این دقت مهندسی، تفاوت یک قاب خمشی مقاوم در برابر زلزله با یک سازه آسیب‌پذیر است.

استاندارد ایالات متحده ANSI و AWS

موسسه ملی استاندارد آمریکا (ANSI) در همکاری با انجمن جوشکاری آمریکا (AWS) ضوابط یکپارچه و اجرایی تنگاتنگی برای اتصالات تیرآهن‌ها تدوین کرده است. این ترکیب آیین‌نامه‌ای، یک دستورالعمل بی‌نقص برای چالش‌های پیچیده کارگاهی فراهم می‌کند.

یکی از مهم‌ترین خروجی‌های این همکاری، ضوابط سخت‌گیرانه در مورد رواداری‌های ساخت و نصب (Fabrication Tolerances) و دستورالعمل‌های جوشکاری (WPS) است. وقتی قرار است بال یک تیرآهن قطور با جوش نفوذی کامل (CJP) به بال ستون متصل شود، این استاندارد مشخص می‌کند که برای جلوگیری از ایجاد ترک‌های سرد و هیدروژنی، دمای پیش‌گرمایش محیط کارگاه دقیقاً باید بر اساس ضخامت مقطع (مثلاً بالای 40 \text{ mm}) تنظیم شود. من مهندس صادقی، همیشه به تیم‌های جوشکاری اخطار می‌دهم که نادیده گرفتن جداول حرارتی AWS D1.1، باعث ایجاد منطقه‌ای به شدت شکننده در کنار نوار جوش می‌شود که در اولین سیکل بارگذاری زلزله از هم می‌پاشد. رعایت این استاندارد در پروژه‌های شرکت ساختمانی صاد، یک الزام غیرقابل مذاکره است.

آیین‌نامه AISC

آیین‌نامه موسسه ساختمان‌های فولادی آمریکا (AISC 360)، کتاب مقدس طراحان سازه فلزی محسوب می‌شود. این استاندارد به جای تمرکز صرف بر نحوه ذوب شمش در کارخانه، بر روی رفتار پایداری، کمانش‌های جانبی و موضعی پروفیل‌ها تمرکز دارد. این آیین‌نامه به ما دیکته می‌کند که تیرآهن هرچقدر هم در کارخانه عالی تولید شده باشد، اگر نسبت عرض به ضخامت بال (b_f/2t_f) آن در حد مقاطع فشرده (Compact) نباشد، در مناطق لرزه‌خیز فاجعه‌بار خواهد بود.

بگذارید یک سناریوی کارگاهی را بررسی کنیم. بارها دیده‌ام که پیمانکاران از تیرآهن‌های سبک (Light) بازاری به عنوان شاه‌تیر در قاب خمشی استفاده می‌کنند. آیین‌نامه AISC صراحتاً در بخش ضوابط لرزه‌ای خود، استفاده از مقاطع غیرفشرده لرزه‌ای را در نواحی مفصل پلاستیک ممنوع کرده است. ما در شرکت ساختمانی صاد، پیش از تایید پروفیل‌ها، ابعاد هندسی دقیق جان و بال را با کولیس کنترل کرده و با جداول AISC (یا معادل آن مبحث دهم) مطابقت می‌دهیم تا از هرگونه کمانش موضعی در زمان زلزله جلوگیری کنیم.

استانداردهای آلمان DIN و EN

مهندسی آلمانی در تولید مقاطع نورد شده نماد دقت است. استاندارد DIN 1025 (و جایگزین‌های اروپایی آن مانند EN 10025 و EN 10034) به صورت میلیمتری ابعاد، رواداری‌ها، شعاع انحنای ریشه (بین جان و بال) و وزن واحد طول تیرآهن‌های IPE (بال نیم‌پهن موازی) و IPB (هاش) را کنترل می‌کند.

ضخامت یکنواخت بال در پروفیل‌های IPE که خروجی استانداردهای اروپایی است، اجرای اتصالات پیچی و جوشی را بسیار ایمن‌تر از مقاطع شیب‌دار INP می‌کند. همچنین کنترل شعاع ریشه (Root Radius) در این استاندارد برای جلوگیری از تمرکز تنش (Stress Concentration) بسیار حیاتی است. دپارتمان کنترل کیفیت شرکت ساختمانی صاد، در پروژه‌های صنعتی، پروفیل‌ها را با تلرانس‌های مجاز استاندارد آلمان (EN 10034) کنترل می‌کند تا از ورود مقاطع دفرمه و خارج از مرکزیت جلوگیری نماید.

استاندارد ملی روسیه یا GOST

کشورهای حوزه اوراسیا و به ویژه فدراسیون روسیه، تاریخچه‌ای بسیار طولانی در نورد مقاطع سنگین دارند. استاندارد GOST برای پروفیل‌های فولادی (مانند مقاطع با بال شیب‌دار INP) هنوز در بخش‌هایی از صنعت کاربرد دارد. در این سیستم، کلاس‌بندی خواص مکانیکی و ابعاد فلنج بر اساس یک رویکرد سنتی‌تر اما بسیار مقاوم در برابر بارهای ثقلی سنگین تدوین شده است.

یکی از اشتباهات در کارگاه‌های ساختمانی این است که افراد تیرآهن INP (تولید شده با الگوهای شرقی/روسی) را به جای IPE در قاب‌های خمشی استفاده می‌کنند. شیب ۱۶ درصدی بال‌های INP باعث می‌شود واشرهای معمولی پیچ‌ها در اتصالات اصطکاکی به درستی ننشینند و نیاز به واشرهای شیب‌دار باشد. در دپارتمان تامین مصالح شرکت ساختمانی صاد، ما نوع مقطع را دقیقاً با نقشه‌ها و استانداردهای طراحی تطبیق می‌دهیم.

استاندارد بریتانیا (BS) و استرالیا (AS/NZS)

در انگلستان استاندارد BS 4 و در استرالیا AS/NZS 3679 مراجع بلامنازع تولید تیرآهن‌های یونیورسال (UB برای تیرها و UC برای ستون‌ها) هستند. حساسیت ویژه این استانداردها بر روی کنترل درصد عناصر آلیاژی مزاحم مانند گوگرد و فسفر در شمش فولاد است تا از شکنندگی داغ و سرد جلوگیری شود.

گریدبندی فولاد نورد گرم در استرالیا (مثل گرید 300PLUS) الزامات شکل‌پذیری لرزه‌ای بی‌نظیری دارد. تلرانس‌های مجاز برای اعوجاج و انحنای طولی مقطع به شدت محدود است. در شرکت ساختمانی صاد، ما از این سیستم‌های سخت‌گیرانه الهام گرفته‌ایم تا در فرآیند ارزیابی متریال، رواداری‌های هندسی را پیش از نصب روی شاسی‌های مونتاژ با بالاترین ضریب اطمینان کنترل کنیم.

استاندارد صنعتی ژاپن (JIS G3101)

کشور ژاپن مهد بلامنازع مهندسی زلزله است. استاندارد صنعتی ژاپن (JIS) برای مقاطع فولادی با شناسه‌هایی مانند SS400 و SM490 (سری سازه‌ای و جوش‌پذیر) یک شاهکار از کنترل کیفیت است. حساسیت جنون‌آمیز ژاپنی‌ها روی تلرانس‌های ضخامت جان و بال، به دلیل تاثیر مستقیم آن بر ماتریس سختی سازه است.

در فلسفه طراحی ژاپنی‌ها، حتی یک میلیمتر کسری ضخامت جان در تیرآهن، می‌تواند باعث تسلیم برشی زودرس در ناحیه چشمه اتصال (Panel Zone) شود. الگوبرداری از این سطح دقت، هدف نهایی ما در فرآیندهای کنترل کیفیت شرکت ساختمانی صاد است.

استاندارد ملی ایران (INSO)

کتاب مقدس تولیدکنندگان و خط‌کش ارزیابی مهندسان در داخل، استانداردهای ملی ایران شماره 1791 (برای IPE)، 13781 (برای IPB یا هاش) و 14484 است. این آیین‌نامه‌ها با الگوبرداری از استانداردهای DIN تدوین شده و تلرانس‌های وزنی و ابعادی مجاز برای ذوب‌آهن اصفهان و سایر کارخانجات داخلی را تعیین می‌کنند.

بخش بسیار مهمی از این استانداردها، تطابق وزن واحد طول با جداول اشتال (Stahlbau Profile) است. متاسفانه در بازار، تیرآهن‌های نورد شده متفرقه با وزن‌های بسیار پایین‌تر از استاندارد (موسوم به تیرآهن سبک) به وفور یافت می‌شوند که استفاده از آن‌ها در سازه‌های مهندسی‌ساز جنایت است. ما در شرکت ساختمانی صاد، به هیچ عنوان محصولی را که برگه باسکول و مشخصات ابعادی آن با تلرانس‌های مجاز استاندارد ملی ایران همخوانی نداشته باشد، تایید نمی‌کنیم.

مبحث دهم مقررات ملی ساختمان

مبحث دهم مقررات ملی، زبان مشترک طراحی و دستورالعمل اجرایی ما در خط مقدم کارگاه‌های ساختمانی است. اینکه استاندارد تولید پروفیل در کارخانه درست باشد یک بحث است، و اینکه این تیرآهن چگونه در قاب خمشی یا مهاربندی شده استفاده شود، بحثی دیگر. الزامات مبحث دهم برای مقاطع فشرده لرزه‌ای، فواصل مهاربندی جانبی بال فشاری تیرها و ضوابط اجرای ورق‌های پیوستگی (Continuity Plates) دقیقاً برای جلوگیری از خرابی‌های جبران‌ناپذیر تدوین شده‌اند.

پلاک بندیل تیرآهن

به عنوان یک مهندس ناظر، بارها دیده‌ام که پیمانکاران بدون هیچ‌گونه بررسی اولیه‌ای، بار پروفیل‌ها را تخلیه می‌کنند. اما در پروتکل‌های سخت‌گیرانه شرکت ساختمانی صاد، پیش از باز شدن بندیل‌ها، گام اول تطبیق مندرجات «پلاک بندیل» یا مدارک شناسایی محصول است. عدم وجود پلاک معتبر، به معنای احتمال استفاده از مقاطع بی‌کیفیت زیرپله‌ای است. هیچ‌گاه به خواندن پلاک یک بندیل اکتفا نکنید. همچنین در زمان تحویل، کنترل انحنای طولی (Sweep/Camber) و عدم وجود اعوجاج در بال پروفیل‌ها به صورت چشمی و با ریسمان‌کشی، از الزامات بدیهی در جلوگیری از خسارات اجرایی است.

علامت تجاری و نام کارخانه تولیدکننده

آرم کارخانه (مانند ESCO برای ذوب‌آهن اصفهان) که به صورت برجسته روی جان پروفیل نورد شده است، باید با پلاک بندیل و مدارک خرید همخوانی کامل داشته باشد.

شماره استاندارد و گرید فولاد

• درج استانداردی که محصول بر اساس آن نورد شده و همچنین رده مقاومتی (مانند ST37-2 یا ST52-3). استفاده از گرید اشتباه در تیرهای اصلی یا ستون‌ها، محاسبات سازه را کاملاً بی‌اعتبار می‌کند.

سایز مقطع و طول شاخه

سایز دقیق پروفیل (مثلاً IPE 180 یا HEB 200) و طول آن (معمولاً ۱۲ متری). اشتباه در تحویل سایز مقطع، باعث اختلال در نقشه‌های شاپ و اجرای اتصالات می‌شود.

شماره ذوب (Heat Number) و وزن خالص

این کد برای ردیابی کیفیت محصول و تطبیق با گواهینامه متالورژی کارخانه (MTC) ضروری است. وزن خالص بندیل نیز با تقسیم بر متراژ کل، وزن واحد طول پروفیل را به ما می‌دهد تا با جدول اشتال مقایسه کنیم.

تجربه کارگاهی الزام به کاربرد تیرآهن استاندارد

تجربه من نشان می‌دهد که بزرگترین خطاهای مهندسی در زمان پیاده‌سازی نقشه‌ها روی اسکلت فلزی رخ می‌دهد. چند سال پیش در یک پروژه صنعتی، پیمانکار برای کاهش هزینه‌ها، از پروفیل‌های IPE یکی از کارخانجات متفرقه با وزن بسیار سبک استفاده کرده بود. ظاهر پروفیل شبیه IPE200 بود، اما در کف کارگاه چه گذشت؟

هنگام اجرای جوشکاری نفوذی اتصالات فلنج، متوجه شدم که به دلیل ضخامت بسیار کم جان و بال نسبت به استاندارد، مقطع در اثر حرارت جوشکاری دچار تابیدگی و اعوجاج شدید (Distortion) می‌شود. ضخامت بال به حدی پایین بود که پیش از رسیدن به ظرفیت باربری، مستعد کمانش موضعی بود. بلافاصله دستور توقف عملیات را صادر کردم. تمام آن محموله عودت داده شد و ما از طریق شرکت ساختمانی صاد، مقاطع کاملاً منطبق با استاندارد ملی ایران و جدول اشتال را جایگزین کردیم.

در نهایت، اگر بخواهم جمع‌بندی کنم، استانداردها صرفاً یک مشت عدد و جدول نیستند. آن‌ها حاصل دهه‌ها تجربه و بررسی خرابی‌های زلزله هستند. استفاده از تیرآهن غیراستاندارد، سازه را به سمت یک فروپاشی خاموش پیش می‌برد. من، مهندس صادقی، در شرکت ساختمانی صاد تلاش می‌کنم تا پل ارتباطی مطمئنی بین علم متالورژی و عملگرایی در کارگاه‌های اسکلت فلزی باشم. انتخاب پروفیل استاندارد، اولین قدم برای خلق یک سازه پایدار است.
