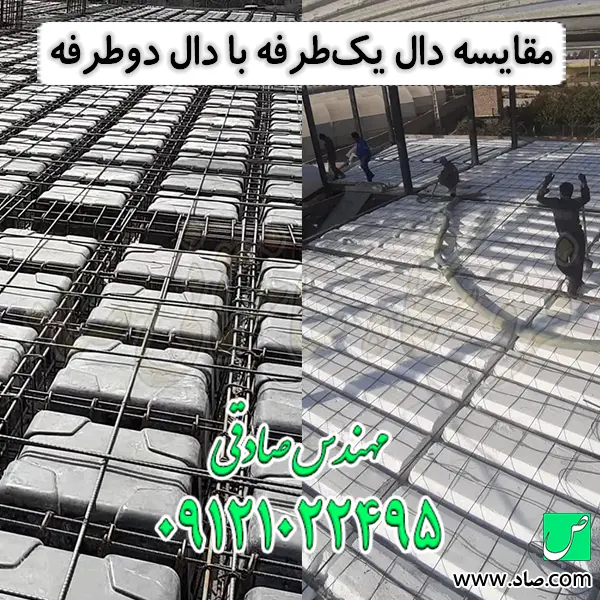

مقایسه دال یک طرفه با دال دو طرفه

تفاوت دال یک‌طرفه (تیرچه‌بلوک) و دال دوطرفه (وافل) چیست؟

دال یک‌طرفه یا همان سقف تیرچه‌بلوک، سیستمی خطی، سنتی و اقتصادی برای دهانه‌های کوتاه است که بار را فقط در یک راستا منتقل می‌کند؛ اما دال دوطرفه یا سقف وافل، یک دال مجوف شبکه‌ای و مدرن است که با انتقال بار در دو راستا، امکان حذف ستون‌های مزاحم و اجرای دهانه‌های بسیار بلند را فراهم می‌سازد.

به عنوان یک مهندس عمران و طراح سازه، همیشه به همکارانم گوشزد می‌کنم که انتخاب نوع سیستم سقف، فقط انتخاب یک روش اجرا نیست. این انتخاب مستقیماً با محدودیت‌های معماری، رفتار لرزه‌ای دیافراگم و مدیریت فضاهای تاسیساتی گره خورده است. برای درک بهتر این موضوع، سه اصل کاربردی و مهندسی زیر را که حاصل سال‌ها حضور در کارگاه‌های ساختمانی است، همیشه به یاد داشته باشید:

• بررسی: دیتیل‌های آرماتوربندی در ناحیه اتصال سقف وافل به ستون‌ها به شدت حساس است. تجربه من در شرکت ساختمانی صاد نشان می‌دهد اجرای دال دوطرفه بدون در نظر گرفتن کتیبه‌های توپر بتنی (Drop Panel) در سر ستون‌ها، مساوی است با گسیختگی فاجعه‌بار ناشی از برش پانچ در زمان وقوع زلزله.
• توجه: به ضخامت سقف و محدودیت‌های ارتفاعی دقت کنید. استفاده از سقف وافل معمولاً ضخامت تمام‌شده سقف را نسبت به تیرچه‌بلوک افزایش می‌دهد. عدم هماهنگی این موضوع با نقشه‌های معماری، یک خودکشی مهندسی و عامل اصلی کاهش ارتفاع مفید طبقات و درگیری با شهرداری است.
• فریب: حجم بتن را ملاک نهایی قرار ندهید. سقف تیرچه‌بلوک در ظاهر بتن کمتری مصرف می‌کند و ارزان‌تر به نظر می‌رسد؛ اما اگر ارزش افزوده‌ی ناشی از حذف ستون‌های میانی در پارکینگ‌ها (تامین پارک بیشتر) و کیفیت فضاهای تجاری در سقف وافل را محاسبه کنید، متوجه می‌شوید که در پروژه‌های بزرگ، وافل برنده‌ی مطلق اقتصادی است.

ماهیت دال یک‌طرفه (تیرچه‌بلوک) و دال دوطرفه (وافل)

پیش از آن که وارد میدان نبرد و مقایسه دال یک‌طرفه و دال دوطرفه شویم، باید ساختار این دو سیستم سقف را از منظر مکانیک سازه بشناسیم. ما در شرکت ساختمانی صاد بارها شاهد بوده‌ایم که عدم شناخت مسیر انتقال بار در این مقاطع، به طراحی‌های غیرایمن و تحمیل هزینه‌های سنگین مقاوم‌سازی منجر شده است.

دال یک‌طرفه (سقف تیرچه‌بلوک)

سقف تیرچه‌بلوک آشناترین سیستم سقف در ساخت‌وساز ایران است. در این سیستم، نسبت طول به عرض دهانه معمولاً بزرگتر از ۲ است. عملکرد سازه‌ای آن به این صورت است که بار سقف ابتدا به تیرچه‌ها (المان‌های فرعی) منتقل شده و تیرچه‌ها بار را به صورت خطی به دو تیر اصلیِ مقابل هم منتقل می‌کنند. فضای بین تیرچه‌ها با بلوک‌های پرکننده (سفالی، سیمانی یا پلی‌استایرن/یونولیت) پر می‌شود که نقش باربری ندارند و صرفاً قالب دائمی برای بتن درجا هستند. نقطه ضعف پاشنه آشیل این سیستم، محدودیت شدید در طول دهانه و نیاز به تراکم بالای ستون‌ها است.

دال دوطرفه مجوف (سقف وافل)

در سمت دیگر رینگ، سقف وافل یا دال دوطرفه قابلمه‌ای قرار دارد. در این مقطع، نسبت ابعاد دهانه معمولاً کوچکتر یا مساوی ۲ است. سقف وافل در واقع یک دال بتنی ضخیم است که برای کاهش وزن مرده‌ی آن، بتن ناحیه کششی (که کارایی سازه‌ای ندارد) توسط قالب‌های پلاستیکی موقت و قابل‌حذف، خالی شده است. این سیستم شبکه‌ای از تیرچه‌های متعامد (T-Beam) ایجاد می‌کند که بار را به صورت همزمان به هر چهار تیر پیرامونی یا مستقیماً به ستون‌ها منتقل می‌کند. راز برتری این سیستم، سختی خمشی بسیار بالا و صلبیت بی‌نظیر آن برای پوشش دهانه‌های عریض است.

برای سقف سازه، تیرچه‌بلوک یک‌طرفه بهتر است یا وافل دوطرفه؟

به عنوان مهندس صادقی، بارها با کارفرمایانی مواجه شده‌ام که می‌پرسند بالاخره کدام بهتر است؟ پاسخ کوتاه من همیشه این است: هیچ کدام! هیچ مصالحی در دنیا وجود ندارد که برای همه سناریوها بهترین باشد. بحث ما بر سر بهینه‌سازی عملکرد نسبت به نیازهای معماری و اقتصاد مهندسی پروژه است.

اجازه بدهید یک خاطره کارگاهی از یک پروژه واقعی را برایتان نقل کنم. چند سال پیش برای ارزیابی نقشه‌های یک پارکینگ طبقاتی در مرکز شهر دعوت شدم. مهندس طراح اولیه برای کاهش هزینه‌های اسکلت، سیستم سقف را دال یک‌طرفه (تیرچه‌بلوک) در نظر گرفته بود. به دلیل محدودیت طول دهانه در این سیستم، ستون‌های متعددی در وسط فضای پارکینگ سبز شده بود. این ستون‌ها نه‌تنها مسیر چرخش ماشین‌ها (Ramp & Driveway) را مختل کرده بودند، بلکه باعث حذف ۵ جای پارک در هر طبقه شده بودند! اگر این عدد را در ارزش میلیاردی هر جای پارک ضرب کنید، به عمق فاجعه پی می‌برید.

تیم ما در شرکت ساختمانی صاد بلافاصله وارد عمل شد و نقشه‌ها را بازطراحی کرد. ما سیستم سقف را به دال دوطرفه (وافل) تغییر دادیم. با این کار، توانستیم دهانه‌ها را به ۱۰ متر برسانیم و ستون‌های میانی مزاحم را کاملاً حذف کنیم. درست است که هزینه اجرای سقف وافل کمی بیشتر شد، اما سود کارفرما از فروش آن ۵ جای پارک اضافی، ده‌ها برابرِ هزینه سقف بود. این یعنی پیروزی مهندسی معماری و سازه به‌صورت همزمان.

اما در مقابل، برای یک ساختمان مسکونی ۴ طبقه با دهانه‌های ۵ متری که فضاها با تیغه‌های آجری از هم جدا شده‌اند و نیازی به دهانه آزاد نیست، تحمیل هزینه اجاره قالب‌های وافل و جک‌های داربستی (اسکافلد) هیچ توجیهی ندارد و تیرچه‌بلوک پادشاهی می‌کند.

اشتباه در انتخاب بین دال یک‌طرفه و دال دوطرفه

بزرگترین اشتباه مرگبار در کارگاه‌های ساختمانی هنگام اجرای وافل، نادیده گرفتن برش پانچ (سوراخ‌کننده) در تکیه‌گاه‌هاست. سقف وافل بار بسیار سنگینی را مستقیماً به ستون‌ها منتقل می‌کند. اگر پیمانکار به اشتباه قالب‌های وافل را تا چسبیده به ستون ادامه دهد، ضخامت بتن در اطراف ستون به شدت کاهش می‌یابد. در اولین زلزله یا حتی تحت بار ثقلی، ستون مانند یک میخ، سقف را سوراخ کرده و کل دیافراگم فرو می‌ریزد. اطراف ستون‌ها حتماً باید قالب‌ها حذف شده و به صورت دال توپر بتنی اجرا شود.

از سوی دیگر، اشتباه رایج در دال یک‌طرفه (تیرچه‌بلوک)، استفاده از بلوک‌های پلی‌استایرن (یونولیت) ارزان‌قیمت، بی‌کیفیت و غیرکُندسوز است. این یونولیت‌ها در هنگام آتش‌سوزی مانند بنزین عمل کرده، گازهای سمی کشنده تولید می‌کنند و با چکه کردن شعله‌ها روی وسایل خانه، فاجعه می‌آفرینند.

مقایسه رفتار سقف‌ها از نظر کاربری و معماری

برای یک تحلیل دقیق، باید دال یک‌طرفه و وافل را نه به صورت انتزاعی، بلکه در بستر کاربری فضاها مقایسه کنیم. آیین‌نامه‌های طراحی، الزامات خاصی برای راحتی بهره‌بردار (Serviceability) تعیین کرده‌اند.

مقایسه در پروژه‌های مسکونی با دهانه متعارف

در سازه‌های مسکونی معمولی با ابعاد اتاق‌های استاندارد، استفاده از تیرچه‌بلوک منطقی‌تر است.

• سهولت اجرا: اکیپ‌های سنتی به راحتی تیرچه‌بلوک را اجرا می‌کنند و نیازی به تجهیزات خاص و داربست‌بندی سنگین زیر سقف نیست. سرعت قالب‌بندی و بتن‌ریزی برای پیمانکارهای خرد در این سیستم بالاتر است.
• پوشش زیر سقف: در خانه‌ها معمولاً از گچ‌کاری و کناف استفاده می‌شود، بنابراین نامنظم بودن زیر سقف تیرچه‌بلوک اهمیتی ندارد و کاملاً مخفی می‌شود.

مقایسه در پروژه‌های تجاری، پارکینگ‌ها و آمفی‌تئاترها

در فضاهایی که نیاز به دید وسیع و تجمع جمعیت وجود دارد، سقف وافل بی‌رقیب است.

• آزادی معماری: با استفاده از دال دوطرفه وافل می‌توان دهانه‌های بالای ۱۰ تا ۱۵ متر ایجاد کرد. این ویژگی در طراحی مجتمع‌های تجاری که ویترین مغازه‌ها نباید توسط ستون مسدود شود، یک الزام قطعی است. در اینجا سقف تیرچه‌بلوک به دلیل محدودیت باربری کاملاً مردود است.

مقایسه از نظر اجرای تاسیسات الکتریکی و مکانیکی

امروزه معماری صنعتی (Industrial Design) بسیار پرطرفدار شده است.

• اکسپوز بودن: سقف وافل به دلیل داشتن حفرات منظم و هندسی، نمای زیرین فوق‌العاده زیبایی دارد. می‌توان بدون اجرای سقف کاذب، لوله‌های تاسیسات، کانال‌های هوا و سینی‌های کابل را از درون این حفرات عبور داد و با یک نورپردازی حرفه‌ای، فضایی مدرن خلق کرد که در تیرچه‌بلوک غیرممکن است.

راهنمای عملی بهترین انتخاب بین دال یک‌طرفه و وافل

با توجه به نوسانات قیمت قالب‌ها و بتن، استراتژی انتخاب ما باید بر اساس شرایط خاص هر پروژه بهینه‌سازی شود. جلوگیری از هدررفت بودجه ایجاب می‌کند که نگاهی جامع به چرخه ساخت داشته باشیم. اگر می‌پرسید برای پروژه من کدام سقف مناسب است، به این لیست کاربردی دقت کنید:

ساختمان‌های مسکونی متعارف (دهانه‌های زیر ۷ متر)

• قطعاً تیرچه‌بلوک یک‌طرفه. هزینه‌های بالاسری پایین‌تر است و چون دهانه‌ها کوتاه است، نیازی به پرداخت هزینه اضافه برای صلبیت دال دوطرفه ندارید.

پارکینگ‌های طبقاتی، مال‌های تجاری و سوله ها

• قطعاً دال دوطرفه وافل. قابلیت حذف ستون‌ها و ایجاد دهانه‌های عریض، کیفیت فضا را دگرگون کرده و ارزش ملک شما را به شدت افزایش می‌دهد.

پروژه‌های دارای محدودیت شدید ارتفاع کل ساختمان

• دال تخت توپر یا تیرچه‌بلوک. سقف وافل به دلیل ارتفاع قالب‌ها (معمولاً ۲۵ تا ۳۰ سانتی‌متر به‌علاوه بتن رویه)، ضخیم‌تر از تیرچه‌بلوک می‌شود و در صورت محدودیت کُد ارتفاعی شهرداری، ممکن است باعث از دست رفتن یک طبقه از ساختمان شود.

فضاهای نیازمند معماری اکسپوز (نمایان) مانند رستوران‌ها و کافه‌ها

• سقف وافل. هندسه منظم قالب‌های قابلمه‌ای نیاز شما به کناف‌کاری و دکوراسیون سقف را کاملاً برطرف می‌کند.

اشتباهات رایج اجرایی و راهکارهای مهندسی

تجربه من در نظارت بر ده‌ها هزار متر مربع کار ساختمانی نشان می‌دهد که اکثر خرابی‌های سقف، نه به خاطر ذات دال، بلکه به دلیل اجرای غیر استاندارد توسط اکیپ‌های فاقد صلاحیت است. یکی از اشتباهات رایج در اجرای وافل، عدم روغن‌کاری صحیح قالب‌های پلاستیکی پیش از بتن‌ریزی است. این کار باعث می‌شود هنگام قالب‌برداری (دکوفراژ)، بتن به قالب بچسبد، سطح اکسپوز سقف کنده شود و لبه‌های شبکه‌ها دچار لب‌پریدگی‌های زشتی شوند که ترمیم آن‌ها بسیار زمان‌بر است.

در اجرای تیرچه‌بلوک نیز، عدم بتن‌ریزی صحیح در ناحیه پاشنه تیرچه‌ها و پر نشدن کامل فاصله بین بلوک و تیرچه، باعث می‌شود تیرچه نتواند پیوستگی لازم را با دال رویه پیدا کند. همچنین عدم اجرای کلاف عرضی (ژوئن Tie Beam) در دهانه‌های بالای ۴ متر، سقف شما را در هنگام راه رفتن به یک صفحه لرزان تبدیل می‌کند.

در نهایت باید گفت که مقایسه دال یک‌طرفه و دال دوطرفه مانند مقایسه یک ماشین درون‌شهری اقتصادی با یک خودروی شاسی‌بلند قدرتمند است. تیرچه‌بلوک قهرمان بلامنازع پروژه‌های کوچک، سرعت بالا در دهانه‌های کوتاه و اقتصاد مصالح است. اما وافل، جنگجوی سرسختِ فضاهای باز، صلبیت بی‌نظیر و معماری مدرن است. انتخاب هوشمندانه بین این دو سیستم است که هنر طراحی سازه را به رخ می‌کشد.
