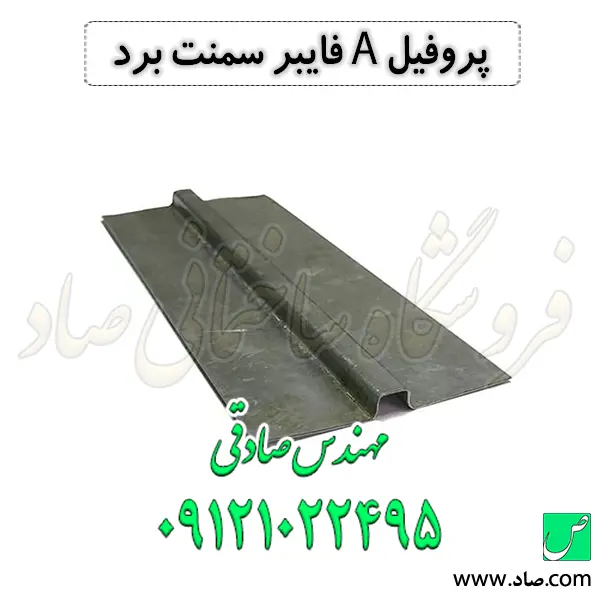

پروفیل A فایبر سمنت برد

پروفیل A فایبر سمنت برد چیست؟

سیستم نمای خشک و پوشش‌های سقف مبتنی بر فایبر سمنت برد (Fiber Cement Board)، برای مهار بارهای جانبی و حفظ پایداری ابعادی خود، به یک شبکه زیرسازی فلزی کاملاً مهندسی‌شده نیازمند است. پروفیل A فایبر سمنت برد که به عنوان مقطع اختصاصی کنج‌ها و زوایای نمای خشک (Dry Facade Corner Sub-framing Profile) شناخته می‌شود، یکی از کلیدی‌ترین المان‌های فولادی سردنوردشده (Cold-Formed Steel) با پوشش محافظ روی (Zinc Coating) است که به طور خاص برای مهار، هوابندی و ایجاد تکیه‌گاه در گوشه‌های نود درجه ساختمان طراحی شده است. این پروفیل بر خلاف نبشی‌های استاندارد درای‌وال (مانند L-Angle کناف) یا قوطی‌های آهنی سنتی، دارای هندسه مقطع (Cross-Sectional Geometry) صلب‌تر، ضخامت ورق بالاتر و کلاس گالوانیزاسیون مقاوم‌تری است تا بتواند آسیب‌پذیرترین نقاط نما (یعنی کنج‌ها) را در برابر تنش‌های دینامیکی ناشی از جدایش جریان باد (Wind Edge Vortices) و ضربات مکانیکی محافظت کند.

در ادبیات فنی مهندسی عمران، کنج‌های خارجی و داخلی ساختمان، محل تلاقی دو صفحه مستقل معماری هستند و به عنوان نقاط تمرکز تنش (Stress Concentration) عمل می‌کنند. وظیفه پروفیل A تنها ایجاد یک گوشه گونیا نیست؛ بلکه مدیریت تغییرات حرارتی (Thermal Expansion) در دو محور عمود بر هم، ایجاد یک سد صلب در برابر نفوذ آب باران محرک با باد (Wind-driven Rain) و جلوگیری از لب‌پر شدن صفحات سیمانی است. استفاده از این مقطع استاندارد در پروژه‌های شرکت ساختمانی صاد، مرز بین یک نمای یکپارچه و بی‌نقص در زوایا، با یک نمای پرخطر و مستعد نفوذ رطوبت را تعیین می‌کند.

خلاصه نکات کاربردی برای مدیران پروژه و مهندسان ناظر

• ضخامت ورق و کلاس پوشش (Coating Class & Thickness): در اجرای کنج‌های نمای فایبر سمنت، استفاده از مقاطع ضعیف با ضخامت کمتر از 0.6 میلیمتر مطلقاً مردود است. ضخامت استاندارد برای پروفیل A بین 0.6 میلیمتر الی 0.7 میلیمتر متغیر است. همچنین جرم پوشش روی (Zinc) باید حداقل استاندارد Z180 تا Z275 (یعنی 275 گرم در هر متر مربع) را دارا باشد تا در لبه‌های ساختمان که بیشترین برخورد با عوامل جوی را دارند، دچار اکسیداسیون نشود.
• پرهیز از جایگزینی‌های غیراصولی: استفاده از نبشی‌های جوشی سنگین یا کرنر بیدهای (Corner Beads) متداول سقف کاذب به جای پروفیل اختصاصی A یک خطای اجرایی فاجعه‌بار است. پروفیل‌های درای‌وال ممان اینرسی (Moment of Inertia) کافی برای مقابله با تنش‌های برشی پیچ‌های نما تحت بار باد را ندارند و نبشی‌های آهنی نیز به دلیل عدم تطابق رفتار حرارتی، باعث ترک‌خوردگی فایبر سمنت می‌شوند.
• کنترل دقیق زاویه و گونیایی (Angular Tolerance): در پروفیل‌های A، رعایت زاویه دقیق نود درجه در هنگام نورد ورق بسیار حیاتی است. هرگونه اعوجاج در این مقطع، مانع از جفت شدن صحیح دو پنل فایبر سمنت در لبه‌ها شده و درز باز (Open Joint) خطرناکی را در گوشه ساختمان ایجاد می‌کند.

تحلیل مهندسی پروفیل A در سیستم فایبر سمنت برد

گوشه‌های ساختمان در سیستم‌های نمای خشک، از منظر استاتیکی و آیرودینامیکی پیچیده‌ترین رفتار را از خود نشان می‌دهند. در طراحی هندسی پروفیل A، مهندسان طراح با ایجاد بال‌های پهن و خطوط خمش (Bending Lines) تقویت‌شده در راس زاویه، شعاع ژیراسیون و ممان اینرسی مقطع را به شدت افزایش داده‌اند. این امر باعث می‌شود پروفیل در برابر نیروهای مکش موضعی باد (Local Wind Suction) که در لبه‌های ساختمان به حداکثر خود می‌رسد، مقاومتی خیره‌کننده نشان دهد. تنش تسلیم (Yield Strength) فولاد مصرفی در این مقطع معمولاً در محدوده F_y=240 مگاپاسکال تا 340 مگاپاسکال قرار دارد. در ادامه، مکانیزم‌های عملکردی پروفیل اختصاصی A را کالبدشکافی می‌کنیم:

تأمین صلبیت و پیوستگی سازه‌ای در کنج‌ها

پروفیل گالوانیزه مقطع A به عنوان شاسی اصلی در محل تقاطع دو جبهه از نما عمل می‌کند. این پروفیل با دارا بودن دو سطح اتکای وسیع، بستر مناسبی را برای پیچ کردن لبه‌های نهایی پنل‌های فایبر سمنت فراهم می‌سازد. به دلیل هندسه یکپارچه، بارهای جانبی وارد بر یک وجه نما، از طریق این گره صلب به وجه دیگر نیز توزیع شده و از تمرکز تنش مخرب روی آخرین ردیف پیچ‌ها جلوگیری می‌کند. عرض استاندارد بال‌های این پروفیل به گونه‌ای است که فاصله مجاز لبه تا پیچ (Edge Distance) برای فایبر سمنت به راحتی رعایت شود.

محافظت از لبه‌ها در برابر ضربه (Impact Resistance)

پنل‌های فایبر سمنت با وجود مقاومت فشاری بالا، در لبه‌های برش‌خورده ماهیتی نسبتاً ترد (Brittle) دارند. در گوشه‌های ساختمان، احتمال برخورد اجسام خارجی، ضربات ناشی از تجهیزات نظافت نما یا برخورد مصالح بسیار بالاست. مقطع A با قرارگیری در پشت این زوایا، به عنوان یک سپر محافظ پنهان عمل کرده و با جذب انرژی جنبشی ضربات، از لب‌پر شدگی (Chipping) و خرد شدن لبه‌های پنل سیمانی جلوگیری به عمل می‌آورد.

آب‌بندی و هوابندی استراتژیک (Weatherproofing)

اجرای کنج‌های نود درجه در نمای ساختمانی همواره یکی از نقاط ضعف و مستعد نفوذ آب است. حتی با وجود استفاده از چسب‌های پلی‌اورتان، درز گوشه به مرور زمان ممکن است باز شود. پروفیل مقطع A به صورت اختصاصی برای هوابندی این نقاط طراحی شده است. این پروفیل به عنوان یک ناودانی پنهان یا سد ثانویه (Secondary Barrier) عمل کرده و در صورت نفوذ آب باران از درز گوشه، آن را به سمت پایین هدایت می‌کند و از خیس شدن عایق‌های حرارتی پشت نما (مانند پشم سنگ) جلوگیری می‌نماید.

نحوه تولید و فرمولاسیون نورد پروفیل گالوانیزه A

فرآیند تولید پروفیل A فایبر سمنت برد بر پایه تکنولوژی نورد سرد پیوسته (Continuous Cold Roll Forming) استوار است. در این مکانیزم، کویل‌های ورق گالوانیزه (Galvanized Steel Coils) با ضخامت‌های مهندسی‌شده (0.6 میلیمتر تا 0.7 میلیمتر) باز شده و از میان مجموعه‌ای از غلتک‌های فولادی توپر عبور می‌کنند. در تولید پروفیل A، حساس‌ترین مرحله، شکل‌دهی زاویه ۹۰ درجه در راس پروفیل است؛ به گونه‌ای که ورق در دمای محیط فرم گرفته اما تنش پسماند (Residual Stress) بیش از حد در آن ذخیره نشود.

مهم‌ترین پارامتر در تولید این محصولات در شرکت ساختمانی صاد و کارخانجات معتبر، حفظ یکپارچگی پوشش گالوانیزه (Zinc Spangle) در شعاع‌های خمش تند است. اگر گرید فولاد پایه نامناسب باشد، در هنگام خم شدن نورد سرد در راس پروفیل A، روکش گالوانیزه دچار ترک‌خوردگی‌های میکروسکوپی (Micro-cracking) شده و مقاومت خوردگی پروفیل دقیقاً در حیاتی‌ترین نقطه به شدت افت می‌کند. استفاده از فولادهای سازه‌ای با کشش‌پذیری کنترل‌شده و رعایت حداقل شعاع خمش مجاز در قالب‌ها، تضمین‌کننده دوام طولانی‌مدت این مقطع است.

کاربرد پروفیل A فایبر سمنت برد در صنعت و ساختمان

با توسعه مقررات ملی ساختمان در زمینه بهینه‌سازی مصرف انرژی و ایمنی در برابر زلزله، استفاده از سیستم نمای خشک به یک الزام در پروژه‌های مدرن تبدیل شده است. پروفیل گالوانیزه A در کاربری‌های متنوعی نقش حیاتی ایفا می‌کند:

• برج‌های مرتفع مسکونی و تجاری: در ارتفاعات بالا، پدیده جدایش جریان هوا در گوشه‌های ساختمان باعث ایجاد مکش‌های گردابه‌ای (Vortex Shedding) شدید می‌شود. پروفیل A با ایجاد یک لبه صلب، این نیروهای مخرب را مهار کرده و از کنده شدن پنل‌های گوشه نما جلوگیری می‌کند.
• ساختمان‌های مدولار و پیش‌ساخته: در سازه‌های LSF که نیازمند حمل و نقل پنل‌های پیش‌ساخته هستند، پروفیل A یکپارچگی کنج‌های یونیت‌ها را در حین جابجایی با جرثقیل و تکان‌های دینامیکی حفظ می‌نماید.
• ویلاهای مناطق مرطوب و ساحلی: در شمال و جنوب کشور که خطر خوردگی گالوانیک و زنگ‌زدگی به شدت بالاست، کنج‌های ساختمان بیشترین تماس را با رطوبت و باران‌های زاویه‌دار دارند. پروفیل A با روکش ضخیم گالوانیزه، تنها راهکار مهندسی برای اجرای گوشه‌های پایدار در نمای سایدینگ یا سمنت برد در این اقلیم‌هاست.

راهنمای خرید مقاطع گالوانیزه کنج و پروفیل A

به عنوان یک کارشناس فنی، همواره به پیمانکاران گوشزد می‌کنم که سقوط یا آسیب دیدن نماهای خشک، در ۹۰ درصد مواقع ریشه در ضعف زیرسازی به ویژه در کنج‌های ساختمان دارد. هنگام خرید پروفیل گالوانیزه A فایبر سمنت برد باید چندین فاکتور مهندسی را مطالبه کنید. اولین فاکتور، میزان پوشش روی (Zinc Coating Weight) است. ورق‌هایی با روکش کمتر از 180 گرم در هر متر مربع (معروف به ورق‌های گل‌ریز یا بی‌کیفیت بازاری) برای استفاده در زوایای خارجی مناسب نیستند و به سرعت دچار زنگ‌زدگی (Red Rust) می‌شوند.

نکته دوم، دقت ابعادی (Dimensional Tolerances) است. اگر دستگاه نورد سردِ کارخانه تولیدکننده کالیبره نباشد، پروفیل‌های A تولید شده به جای زاویه ۹۰ درجه، دارای زوایای ۸۸ یا ۹۲ درجه خواهند بود. نصب چنین پروفیل‌های معیوبی روی شاسی اصلی، باعث ایجاد درزهای V شکل نامنظم در لبه‌های ساختمان شده و اجرای یکدست فایبر سمنت برد را غیرممکن می‌سازد. از تامین‌کننده خود بخواهید که انطباق مشخصات هندسی پروفیل‌ها را با استانداردهای زیرسازی نما تضمین کند.

تجربه کارگاهی و اجرایی نصب پروفیل A در نما

به عنوان یک مهندس ناظر در پروژه‌های متعدد نما، اهمیت انتخاب درست متریال در زوایا و کنج‌ها را با پوست و استخوان درک کرده‌ام. دو سال پیش، اجرای نمای فایبر سمنت برد یک مجتمع تجاری بزرگ در یکی از شهرهای بادخیز به ما سپرده شد. کارفرمای پروژه پیش از ورود ما، به پیشنهاد یک پیمانکار غیرمتخصص، تصمیم گرفته بود کنج‌های خارجی را بدون پروفیل اختصاصی A و صرفاً با اتصال لب‌به‌لب ورق‌ها و پر کردن آن با چسب پلی‌اورتان اجرا کند تا هزینه‌ها را کاهش دهد.

من بلافاصله با بررسی نقشه‌های شاپ‌دراوینگ نما و محاسبه بار باد منطقه (حدود 110 کیلومتر بر ساعت)، به کارفرما اعلام کردم که رها کردن گوشه‌های ساختمان بدون شاسی‌کشی صلب یک خودکشی مهندسی است. در یک تست کارگاهی ساده نشان دادیم که در صورت نبود پروفیل پشتیبان در کنج، با کمترین فشار جانبی مکشی، پنل‌های گوشه از راستای خود خارج شده و لبه‌های ترد فایبر سمنت به یکدیگر ساییده و خرد می‌شوند؛ ضمن آنکه آب باران به راحتی به لایه‌های زیرین نفوذ خواهد کرد.

ما طراحی را اصلاح کرده و از پروفیل‌های گالوانیزه اختصاصی مقطع A با ضخامت واقعی 0.7 میلیمتر به عنوان شاسی اصلی در تمامی زوایای ۹۰ درجه ساختمان استفاده کردیم. این مقاطع به گونه‌ای نصب شدند که علاوه بر تأمین سطح اتکای کامل برای پیچ کردن لبه پنل‌ها، گونیایی بی‌نقصی را در گوشه‌های نما ایجاد کردند.

نتیجه این مداخله فنی در شرکت ساختمانی صاد چه بود؟ پس از گذشت دو سال و پشت سر گذاشتن چندین طوفان شدید، کنج‌های نمای آن مجتمع تجاری کوچکترین ترکی برنداشته و تراز پنل‌ها با دقت میلی‌متری حفظ شده است. این پروژه ثابت کرد که در سیستم نمای خشک، فایبر سمنت برد تنها ظاهر کار است؛ قهرمانان اصلی این پایداری، پروفیل‌های گالوانیزه قدرتمندی (مانند پروفیل A) هستند که در پشت نما، بی‌صدا در برابر نیروهای طبیعت مقاومت می‌کنند. سرمایه‌گذاری بر روی یک پروفیل کنج استاندارد با ضخامت و روکش روی (Zinc) مناسب، نه یک هزینه اضافه، بلکه تنها راه بیمه کردن کل سرمایه معماری یک پروژه است.
