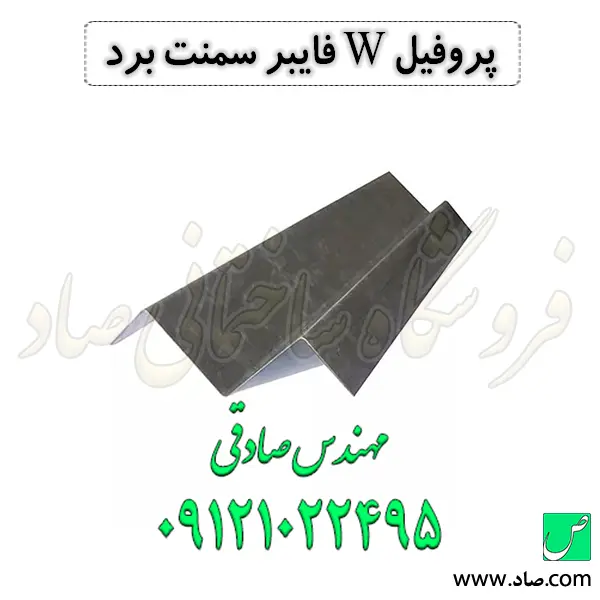

پروفیل W فایبر سمنت برد چیست؟

سیستم نمای خشک و پوشش‌های سقف مبتنی بر فایبر سمنت برد (Fiber Cement Board)، برای مدیریت درزهای اجرایی و محافظت از مقاطع اتصال پنل‌ها، به یک شبکه زیرسازی فلزی کاملاً مهندسی‌شده نیازمند است. پروفیل W فایبر سمنت برد که به عنوان المان پشتیبان درزهای عمودی و هدایت‌گر رطوبت (Vertical Joint / W-Profile) شناخته می‌شود، یکی از کلیدی‌ترین المان‌های فولادی سردنوردشده (Cold-Formed Steel) با پوشش محافظ روی (Zinc Coating) است که به طور خاص برای مهار فواصل میانی پنل‌ها، دفع آب‌های نفوذی و خنثی‌سازی تنش‌های برشی در نمای ساختمان طراحی شده است. این پروفیل بر خلاف تسمه‌های ساده فلزی یا استفاده صرف از چسب‌های پلی‌اورتان در درزها، دارای هندسه مقطع (Cross-Sectional Geometry) منسجم‌تری با یک کانال مرکزی W شکل است، ضخامت ورق استاندارد و کلاس گالوانیزاسیون بالایی دارد تا بتواند در برابر نیروهای کششی ناشی از انبساط و رطوبت محبوس در پشت نما مقاومت کند.

در ادبیات فنی مهندسی عمران، درزهای عمودی میان پنل‌ها (Vertical Joints) آسیب‌پذیرترین بخش نما در برابر نفوذ آب باران و تورم بافتی هستند. وظیفه پروفیل W تنها پوشاندن فضای خالی بین دو سمنت برد نیست؛ بلکه شکستن پدیده مویینگی در مقاطع برش‌خورده (Capillary Action at Cuts)، هدایت آب به سمت پایین (مکانیزم Drainage Channel) و ایجاد یک تکیه‌گاه ساختاری (Structural Backing) استاندارد است. استفاده از این مقطع استاندارد در پروژه‌های شرکت ساختمانی صاد، مرز بین یک نمای کاملاً ایزوله با طول عمر بالا در درزها، با یک نمای مستعد نشت آب و شوره زدن پنل‌ها را تعیین می‌کند.

خلاصه نکات کاربردی برای مدیران پروژه و مهندسان ناظر

• ضخامت ورق و کلاس پوشش (Coating Class & Thickness): در اجرای مقاطع پشتیبان نمای فایبر سمنت، استفاده از ورق‌های ضعیف با ضخامت کمتر از 0.6 میلیمتر مطلقاً مردود است. ضخامت استاندارد برای پروفیل W بین 0.6 میلیمتر الی 0.7 میلیمتر متغیر است. همچنین جرم پوشش روی (Zinc) باید حداقل استاندارد Z180 تا Z275 (یعنی 275 گرم در هر متر مربع) را دارا باشد تا در مسیر عبور آب باران در درزها، دچار اکسیداسیون نشود.
• پرهیز از جایگزینی‌های غیراصولی: استفاده از مقاطع پلاستیکی یا ورق‌های تخت خم‌نخورده کارگاهی به جای پروفیل اختصاصی W یک خطای اجرایی فاجعه‌بار است. مقاطع غیراستاندارد فاقد مسیر هدایت آب هستند و چسب‌ها نیز پس از مدتی تحت تابش UV خاصیت ارتجاعی خود را از دست داده و باعث باز شدن درزهای فایبر سمنت می‌شوند.
• کنترل موقعیت نصب در درزها (Joint Alignment): در نصب پروفیل‌های W، رعایت فاصله دقیق بین دو لبه پنل بر روی بال‌های پروفیل (معمولاً با فاصله آزاد حرکتی 3 میلیمتر تا 5 میلیمتر در مرکز شیار) بسیار حیاتی است. این فاصله اجازه می‌دهد لبه‌های پنل بدون اعمال تنش فشاری مخرب به یکدیگر، آزادانه تغییرات ابعادی خود را داشته باشند.

تحلیل مهندسی پروفیل W در سیستم فایبر سمنت برد

سطوح وسیع در سیستم‌های نمای خشک، از منظر ترمودینامیکی و هیدرولیکی به شدت در معرض تغییرات طولی و نفوذ آب با فشار باد (Wind-driven Rain) در درزهای میان‌پنلی قرار دارند. در طراحی هندسی پروفیل W، مهندسان طراح با ایجاد یک مقطع پشتیبان با کانال مرکزی (W-Shape)، خاصیت مهارکنندگی و هدایت‌گری مقطع را بهینه‌سازی کرده‌اند. این امر باعث می‌شود پروفیل در برابر جابجایی‌های میکروسکوپی لبه‌های پنل مقاومت ساختاری مناسبی نشان دهد. تنش تسلیم (Yield Strength) فولاد مصرفی در این مقطع معمولاً در محدوده F_y=240 مگاپاسکال تا 340 مگاپاسکال قرار دارد. در ادامه، مکانیزم‌های عملکردی پروفیل اختصاصی W را کالبدشکافی می‌کنیم:

کنترل دقیق درزها و تنش‌های برشی (Joint Stress Control)

پروفیل گالوانیزه مقطع W به عنوان تکیه‌گاه اصلی و ضربه‌گیر حرکتی در درزهای نمای خشک عمل می‌کند. پنل‌های فایبر سمنت تحت تاثیر نوسانات دما، دچار انقباض و انبساط می‌شوند و بیشترین تنش را به مقاطع اتصالی وارد می‌کنند. فرم W شکل این پروفیل، مانند یک فنر ساختاری عمل کرده و اجازه می‌دهد پنل‌ها بدون ایجاد تنش‌های برشی مخرب روی پیچ‌های اتصال‌دهنده، حرکات خود را به صورت کنترل‌شده انجام دهند و از ترک‌خوردگی لبه‌های سمنت برد جلوگیری می‌کند.

آب‌بندی استراتژیک درزهای عمودی (Vertical Joint Water Drainage & Sealing)

درزهای عمودی میان پنل‌ها مهم‌ترین نقطه ضعف نما برای نفوذ رطوبت به لایه‌های زیرین هستند. هندسه W شکل این پروفیل به صورت اختصاصی برای قطع مسیر آب (Capillary Break) و محافظت از لایه عایق پشت نما طراحی شده است. آبی که از طریق باد به داخل درز رانده می‌شود، توسط کانال مرکزی این پروفیل دریافت شده و به صورت ثقلی به سمت پایین هدایت می‌شود (عملکرد ناودانی). این مکانیزم، از محبوس شدن آب در پشت پنل جلوگیری کرده و سیستم Rain Screen را ایمن می‌سازد.

ارتقای زیبایی‌شناسی و ایجاد درز سایه (Shadow Line Architectural Effect)

علاوه بر عملکرد مکانیکی، پروفیل W نقش بسزایی در معماری بصری نما دارد. با نصب این پروفیل در پشت درزهای عمودی، یک خط سایه (Shadow Gap) کاملاً صاف، تیره و یکدست میان پنل‌ها ایجاد می‌شود که از نظر زیبایی‌شناختی خطوط نما را بسیار دقیق و مدرن جلوه می‌دهد و مانع از دیده شدن سازه اصلی زیرسازی در فواصل بین پنل‌ها می‌گردد.

نحوه تولید و فرمولاسیون نورد پروفیل گالوانیزه W

فرآیند تولید پروفیل W فایبر سمنت برد بر پایه تکنولوژی نورد سرد پیوسته (Continuous Cold Roll Forming) استوار است. در این مکانیزم، کویل‌های ورق گالوانیزه (Galvanized Steel Coils) با ضخامت‌های مهندسی‌شده (0.6 میلیمتر تا 0.7 میلیمتر) باز شده و از میان مجموعه‌ای از غلتک‌های فولادی توپر عبور می‌کنند. در تولید پروفیل W، حساس‌ترین مرحله، شکل‌دهی دقیق کانال مرکزی برای ایجاد فرم فنری مقطع است؛ به گونه‌ای که ورق در دمای محیط فرم گرفته اما تنش پسماند (Residual Stress) باعث دفرمه شدن آن نشود.

مهم‌ترین پارامتر در تولید این محصولات در شرکت ساختمانی صاد و کارخانجات معتبر، حفظ یکپارچگی پوشش گالوانیزه (Zinc Spangle) در شعاع خمش‌های داخلی کانال است. اگر گرید فولاد پایه نامناسب باشد، در هنگام خم شدن ورق برای ایجاد فرم W، روکش گالوانیزه دچار ترک‌خوردگی‌های میکروسکوپی (Micro-cracking) شده و مقاومت خوردگی پروفیل دقیقاً در نقطه‌ای که بیشترین درگیری را با آب روان دارد، به شدت افت می‌کند.

کاربرد پروفیل W فایبر سمنت برد در صنعت و ساختمان

با توسعه مقررات ملی ساختمان در زمینه آب‌بندی درزها و ایمنی نما در برابر تنش‌های محیطی، استفاده از سیستم پشتیبان استاندارد به یک الزام در پروژه‌های مدرن تبدیل شده است. پروفیل گالوانیزه W در کاربری‌های متنوعی نقش حیاتی ایفا می‌کند:

• برج‌های مرتفع مسکونی و تجاری: در ارتفاعات بالا، فشار مکش باد در درزهای نما به شدت بالاست. پروفیل W با تامین سطح اتکای کافی برای پیچ‌کاری، از ارتعاش و جداشدگی پنل‌ها تحت فشارهای آیرودینامیکی جلوگیری می‌کند.
• ساختمان‌های مدولار و پیش‌ساخته: در این سازه‌ها که نیازمند اجرای سریع و ایجاد درزهای منظم هستند، استفاده از پروفیل W امکان تنظیم دقیق پنل‌ها و ایجاد یک پایان‌کار (Finish) تمیز و یکپارچه را فراهم می‌کند.
• ویلاهای مناطق مرطوب و ساحلی: در اقلیم‌های پرباران، آب به سرعت از درزهای نما نفوذ می‌کند. پروفیل W با روکش ضخیم گالوانیزه به عنوان یک کانال زهکشی مخفی، تنها راهکار مهندسی برای جلوگیری از پوسیدگی لایه‌های زیرین نما در این اقلیم‌هاست.

راهنمای خرید مقاطع گالوانیزه زیرسازی و پروفیل W

به عنوان یک کارشناس فنی، همواره به پیمانکاران گوشزد می‌کنم که نفوذ آب به زیرسازی یا ایجاد ترک‌های برشی در فایبر سمنت‌ها در خطوط درز، در ۹۰ درصد مواقع ریشه در ضعف مهاربندی و عدم استفاده از پروفیل‌های اختصاصی دارد. هنگام خرید پروفیل گالوانیزه W فایبر سمنت برد باید چندین فاکتور مهندسی را مطالبه کنید. اولین فاکتور، میزان پوشش روی (Zinc Coating Weight) است. ورق‌هایی با روکش کمتر از 180 گرم در هر متر مربع (معروف به ورق‌های بازاری) به هیچ وجه نباید در درزهای درگیر با رطوبت روان قرار گیرند و به سرعت دچار زنگ‌زدگی (Red Rust) می‌شوند.

نکته دوم، دقت ابعادی (Dimensional Tolerances) و فرم دقیق کانال مرکزی W است. بال‌های پروفیل W باید کاملاً تراز و یکنواخت بوده و بدون پدیده‌هایی نظیر Twist (پیچیدگی) باشند. اگر سطح اتکای پروفیل ناصاف باشد، باعث ایجاد تنش خمشی در پنل هنگام پیچ‌کاری شده و خطر شکستگی را افزایش می‌دهد. از تامین‌کننده خود بخواهید که انطباق مشخصات هندسی پروفیل‌ها را با استانداردهای قاب‌بندی نما تضمین کند.

تجربه کارگاهی و اجرایی نصب پروفیل W در نما

به عنوان یک مهندس ناظر در پروژه‌های متعدد نما، اهمیت مهار درزهای عمودی را در یکی از پروژه‌های چالش‌برانگیز تجربه کردم. سه سال پیش، در یک مجتمع مسکونی در اقلیم پرباران شمال کشور، کارفرما با مشکل جدی نفوذ رطوبت به پشت پنل‌ها و ناپایداری لبه‌های فایبر سمنت در خطوط درز مواجه شده بود. با بررسی‌های میدانی متوجه شدیم پیمانکار قبلی برای کاهش هزینه‌ها، پروفیل W را در درزهای عمودی حذف کرده و پنل‌ها را مستقیماً روی تسمه‌های تخت نصب نموده و درزها را صرفاً با ماستیک ساختمانی پوشانده بود.

پس از گذشت تنها یک سال، تابش آفتاب تابستان باعث خشک شدن و ریزش ماستیک‌ها شده بود. در پاییز، با شروع باران‌های همراه با باد با سرعت حدود 110 کیلومتر بر ساعت، آب مستقیماً به دلیل مکش مویینگی از پشت تسمه‌های تخت به فضای زیرسازی نفوذ کرده و منجر به تورم (Swelling) لبه‌ها و پوسیدگی عایق‌ها گردیده بود.

ما طراحی را اصلاح کرده و تمامی درزهای عمودی نما را باز کردیم. با نصب پروفیل‌های گالوانیزه اختصاصی مقطع W با ضخامت واقعی 0.6 میلیمتر در پشت تمامی درزهای بین‌پنلی، یک ساختار پشتیبان و زهکش یکپارچه ایجاد کردیم. این مقاطع به گونه‌ای نصب شدند که لبه‌های پنل با رعایت بادخور لازم دقیقاً روی بال‌های پروفیل قرار گرفته و فضای مرکزی برای هدایت آب باز ماند.

نتیجه این مداخله فنی در شرکت ساختمانی صاد بسیار رضایت‌بخش بود؛ در زمستان‌های بعدی با وجود طوفان‌های شدید، کوچکترین نشتی رطوبتی یا لرزش پنل‌ها گزارش نشد و درزها بدون تحمل تنش برشی، انبساط و انقباض طبیعی خود را تجربه کردند. این پروژه ثابت کرد که در سیستم نمای خشک، فایبر سمنت برد تنها ظاهر کار است؛ دوام و پایداری درزهای نما وابسته به پروفیل‌های گالوانیزه هوشمندی (مانند پروفیل W) است که در نقاط اتصال، مسیر آب و تنش‌های حرکتی را مدیریت می‌کنند. سرمایه‌گذاری بر روی سیستم زیرسازی استاندارد، نه یک هزینه اضافه، بلکه تنها راه بیمه کردن کیفیت معماری یک پروژه است.
