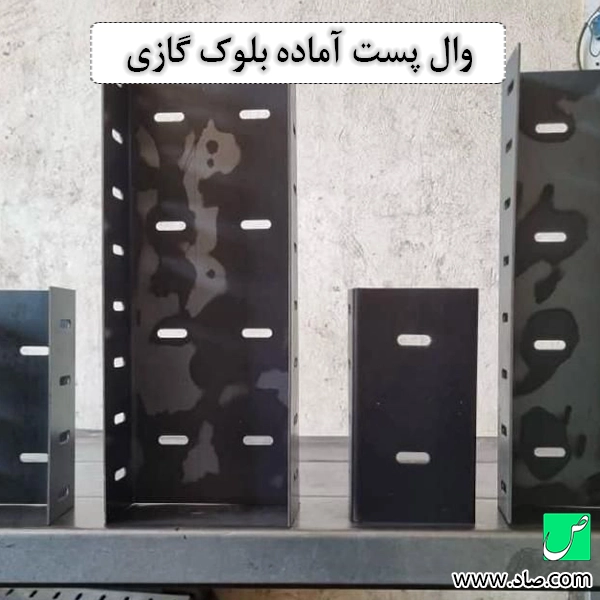

وال پست آماده بلوک گازی

وال پست آماده قائم بلوک گازی

مطابق با پیوست ششم آیین نامه 2800 زلزله ایران و پس از زلزله سال 1396 کرمانشاه استفاده از وال پست در اجرای بلوک گازی اجباری شده است. وال پست یا Wall Post که در فارسی به وادار میانی شناخته میشود موجب افزایش ظرفیت باربری جانبی میشود. به زبان ساده وال پست از سقوط جانبی بلوک گازی در زلزله جلوگیری میکند. وال پست یا وادار میانی در فرهنگ مهندسی سازه عضوی قائم یا افقی است که نگهدارنده بلوک گازی است. مطابق تعاریف پیوست ششم آیین نامه 2800 زلزله ایران تفاوتی مابین وال پست بلوک گازی و سایر انواع بلوک ساختمانی وجود ندارد اما در روش اجرا و اتصالات آن با بلوک هبلکس تفاوت هایی است. مطابق با پیوست ششم آیین نامه 2800 چنانچه طول دیوار بیش از 4 متر شود باید از یک عضو افقی بتنی و یا فولادی به عنوان تکیه گاه در جهت عمود بر بلوک گازی و مهار خارج از صفحه بلوک گازی استفاده شود. وال پست باید به طور کامل و مناسب به کف سازه و با اتصال مفصلی متصل شود اما در تراز بالا و در سقف باید به صورت کشویی متصل شود. اتصال کشویی وال پست بلوک گازی به سقف منجر به حرکت افقی در راستای دیوار میشود که این مسئله در اثر میان قابی دیوار در حین زلزله بسیار مهم است. در صورت استفاده از وال پست فلزی در بلوک گازی خارجی باید از عایق رطوبتی پشم سنگ استفاده شود. همچنین برای جلوگیری از ترک خوردن نازک کاری دیوار باید از رابیتس یا لایه مش الیافی استفاده شود. یکی از مسائلی که در اجرای وال پست بلوک هبلکس قم مهم است این است که در تراز بالا وال پست نباید به ناودانی متصل شده به تیر جوش شود و وال پست بلوک گازی باید به صورت آزادانه در جهت صفحه دیوار حرکت کند.

وال پست آماده افقی بلوک گازی

مطابق با پیوست ششم آیین نامه 2800 زلزله ایران چنانچه ارتفاع دیوار بیش از 3.5 متر باشد برای کاهش ارتفاع آزاد بلوک گازی و افزایش مقاومت جانبی خارج صفحه دیوار باید از وال پست افقی استفاده شود. وال پست افقی به منظور جداسازی دیوار از قاب سازه ای به نحوی اجرا شود که از تشکیل مفصل پلاستیک در فاصله یک متری وال پست قائم اجرا شود. به بیان ساده در فاصله یک متری از ستون سازه باید وال پست قائم اجرا شود تا از تشکیل مفصل پلاستیک وال پست قائم جلوگیری شود. بر روی تیر قاب سازه ای ناودانی متصل میشود و وال پست افقی بلوک گازی یا بلوک گازی با رعایت حداقل فاصله 3 سانتیمتری از ستون اجرا شود. یکی از نکات مهم در اجرای وال پست قائم این است که وادار میانی بلوک گازی نباید به پایه نگهدارنده آن جوش شود. همچنین وال پست افقی باید به طور کامل بر روی دیوار بنشیند و بار ثقلی بلوک گازی نباید به وال پست افقی منتقل شود.

وال پست آماده بلوک گازی

وال پست گالوانیزه بلوک گازی در ضخامت 2 میلیمتر و اندازه بال 70 میلیمتر و در طول سفارشی تولید و به فروش میرسد. با توجه به اینکه بلوک گازی 60 سانتیمتر طول و 25 سانتیمتر ارتفاع دارد و این ابعاد در تولیدات تمامی کارخانه های ایران به صورت استاندارد و یکسان است عرض وال پست آماده بلوک گازی باید با توجه به ضخامت بلوک انتخاب شود. عرض وال پست باید حداقل 5 میلیمتر بیشتر از ضخامت بلوک گازی باشد تا بلوک آزادانه در داخل آن حرکت کند و همچنین جداسازی بلوک از وال پست گالوانیزه جدا شود. به عنوان مثال چنانچه ضخامت بلوک گازی 10 سانتیمتر باشد عرض وال پست آماده بلوک گازی 10.5 سانتیمتر است. همچنین با توجه به اینکه هرچه ضخامت بلوک گازی بیشتر باشد قیمت هبلکس نیز بیشر است هرچه ضخامت بلوک گازی بیشتر باشد قیمت وال پست آماده بلوک گازی تیز بیشتر خواهد بود. بهترین ورق برای تولید وال پست آماده در ایران ورق گالوانیزه فولاد مبارکه اصفهان است. قیمت وال پست آماده بلوک گازی با توجه به ضخامت آن و همچنین کارخانه تولید کننده ورق گالوانیزه متغیر است. وال پست منقطع با طول استاندارد 40 سانتیمتر و متناسب با ضخامت بلوک گازی تولید و به فروش میرسد. نورد و فرمینگ وال پست آماده بلوک گازی با استفاده از دستگاه تمام اتومات و به صورت نورد سرد انجام میشود. از انواع پر مصرف وال پست آماده بلوک گازی برای ضخامت های 10 سانتی و 15 سانتی و 20 سانتی میتوان اشاره کرد. همچنین امکان تولید سفارشی انواع وال پست گالوانیزه در ابعاد سفارشی امکان پذیر است.

راهکاری نوین برای پایداری سازه با وال پست گالوانیزه دیوار گازی

در صنعت ساخت و ساز امروز، استفاده از مصالح سبک و پیشرفته مانند بلوک گازی به دلیل مزایای فنی و اقتصادی فراوان، رو به گسترش است. اما پایداری و مقاومت این دیوارها در برابر نیروهای جانبی مانند باد و زلزله، مستلزم استفاده از سیستم های مهاربندی نوین است. وال پست گالوانیزه دیوار گازی به عنوان یک راهکار مهندسی و استاندارد، پاسخی هوشمندانه به این نیاز است. این سیستم، با فراهم کردن یک اتصال انعطاف پذیر و در عین حال محکم، ایمنی و دوام دیوار را در بلندمدت تضمین می‌کند. در ادامه، به بررسی تخصصی این سیستم از مبانی تا نحوه اجرای وال پست گالوانیزه دیوار گازی و آنالیز قیمت وال پست دیوار گازی می‌پردازیم.

مبانی فنی وال پست گالوانیزه دیوار گازی

وال پست گالوانیزه دیوار گازی یک پروفیل فولادی سبک است که به صورت اختصاصی برای مهار دیوارهای غیرباربر گازی طراحی شده است. این وال پست‌ها با استفاده از فرآیند گالوانیزاسیون، یک پوشش محافظ از جنس روی پیدا می‌کنند که مقاومت آن‌ها را در برابر خوردگی و زنگ‌زدگی به شکل چشمگیری افزایش می‌دهد. این ویژگی برای سازه‌هایی که در معرض رطوبت قرار دارند، یک مزیت مهندسی حیاتی است. این وال پست، بر خلاف وال پست های سنتی، نیازی به جوشکاری در محل ندارد و به صورت پیچ و مهره یا با استفاده از اتصالات مکانیکی نصب می‌گردد. این امر علاوه بر کاهش زمان اجرا، دقت و کیفیت نصب را نیز افزایش می‌دهد.

نحوه اجرای وال پست گالوانیزه دیوار گازی

نحوه اجرای وال پست گالوانیزه دیوار گازی یک فرآیند فنی است که با دقت بالا و بر اساس نقشه‌های اجرایی انجام می‌شود. اجرای صحیح این وال پست، عملکرد لرزه‌ای دیوار را بهینه می‌سازد.

1. بررسی نقشه و محل نصب: قبل از هر چیز، محل دقیق نصب وال پست‌ها بر اساس نقشه سازه و مقررات ملی ساختمان مشخص می‌گردد. وال پست‌ها باید در فواصل مشخص و در محل تلاقی دیوار با ستون یا تیر قرار گیرند.
2. اتصال وال پست به سازه اصلی: در این مرحله، وال پست به وسیله اتصالات مکانیکی مانند انکر بولت یا پیچ‌های مخصوص به سقف و کف سازه متصل می‌شود. این اتصالات باید به گونه‌ای باشند که وال پست را در جای خود محکم نگه دارند اما امکان حرکت جزئی و کنترل شده در راستای عمودی را نیز فراهم سازند.
3. اجرای بلوک چینی گازی: پس از نصب وال پست هبلکس در مرحله بعد بلوک چینی با استفاده از چسب مخصوص گازی انجام می‌گردد. بلوک‌ها باید با دقت و به صورت تراز در اطراف وال پست قرار گیرند.
4. اتصال بلوک به وال پست: در نحوه اجرای وال پست گالوانیزه دیوار گازی، بلوک‌ها از طریق بست‌های مخصوص به وال پست متصل می‌شوند. این بست‌ها به گونه‌ای طراحی شده‌اند که دیوار را در جهت جانبی مهار کرده و در عین حال اجازه می‌دهند تا بلوک‌ها در راستای افقی آزادانه حرکت کنند.

وال پست در آیین‌نامه ۲۸۰۰

استاندارد ۲۸۰۰، که مرجع اصلی طراحی لرزه‌ای در ایران است، در پیوست ششم خود به طور مستقیم به الزامات لرزه‌ای اجزای غیرسازه‌ای، از جمله دیوارها، می‌پردازد. این پیوست بر لزوم مهار کردن دیوارهای غیرسازه‌ای به اسکلت اصلی ساختمان تأکید دارد و مشخص می‌کند که این دیوارها باید به گونه‌ای طراحی شوند که رفتار لرزه‌ای سازه اصلی را مختل نکنند و در عین حال، پایداری خود را حفظ نمایند.

• ضوابط کلی: پیوست ششم استاندارد ۲۸۰۰ به صراحت بیان می‌کند که دیوارهای غیرسازه‌ای باید از قاب سازه‌ای جدا شوند و نباید به صورت صلب به آن متصل گردند. این امر برای جلوگیری از انتقال نیروی جانبی زلزله به دیوار و تخریب آن ضروری است.
• نحوه مهاربندی: این آیین‌نامه الزام می‌کند که دیوارهای با ارتفاع و طول زیاد، باید به وسیله وال پست مهار شوند. وال پست باید به گونه‌ای به اسکلت اصلی ساختمان متصل شود که امکان حرکت جانبی دیوار فراهم باشد، اما از حرکت خارج از صفحه آن جلوگیری گردد.
• بلوک گازی: هرچند استاندارد ۲۸۰۰ به طور خاص نامی از بلوک گازی اردکان نمی‌برد، اما به عنوان یک مصالح غیرسازه‌ای، تمامی الزامات مربوط به مهاربندی دیوارهای غیرسازه‌ای برای آن لازم‌الاجرا است. وال پست دیوار گازی باید رفتار انعطاف‌پذیر دیوار را در برابر زلزله تضمین کند.

وال پست در مقررات ملی ساختمان ایران

مبحث هشتم مقررات ملی ساختمان (طرح و اجرای ساختمان‌های با مصالح بنایی) نیز به عنوان یک مرجع فنی و اجرایی، به الزامات دیوارهای غیرسازه‌ای می‌پردازد. این مبحث وال پست را به عنوان یک المان قائم یا افقی تعریف می‌کند که وظیفه اصلی آن، مهار دیوار در برابر نیروهای خارج از صفحه (مانند باد و زلزله) است.

• انواع وال پست: مبحث هشتم انواع وال پست‌ها را معرفی می‌کند و به ضوابط اجرای آن‌ها اشاره دارد. وال پست‌های فولادی، بتنی و یا ترکیبی، هر یک باید بر اساس اصول مهندسی و با رعایت الزامات آیین‌نامه‌ای اجرا شوند.
• اتصال وال پست: این مقررات تأکید دارند که وال پست باید در فواصل مشخص و با اتصالات مطمئن به کف و سقف متصل شود. همچنین، جزئیات اتصال وال پست به دیوار باید به گونه‌ای باشد که دیوار بتواند در صفحه خود به صورت آزادانه حرکت کند.
• نکات اجرایی: در پروژه‌هایی که از وال پست گالوانیزه برای دیوار گازی استفاده می‌شود، لازم است تمامی مراحل طراحی و اجرا از جمله انتخاب ضخامت وال پست، نحوه اتصال به سازه و همچنین درزهای انقطاع بین دیوار و سازه، مطابق با اصول مهندسی و الزامات این مبحث انجام گیرد.

در نهایت، استفاده از وال پست دیوار گازی تنها یک انتخاب نیست، بلکه یک الزام مهندسی و قانونی برای تضمین ایمنی و پایداری ساختمان‌ها در برابر زلزله است. اجرای صحیح آن، ضامن عملکرد صحیح سازه و حفظ جان و مال ساکنین خواهد بود.

مزایای وال پست گالوانیزه بلوک گازی

• مقاومت بالا در برابر خوردگی: پوشش گالوانیزه (لایه روی) بر روی فولاد، از زنگ‌زدگی و خوردگی آن در برابر رطوبت و عوامل محیطی جلوگیری می‌کند. این مزیت به خصوص در مناطق مرطوب و یا در دیوارهایی که در معرض رطوبت قرار دارند، اهمیت بالایی دارد.
• سرعت و سهولت اجرا: وال پست‌های گالوانیزه به صورت پیش‌ساخته و آماده در کارخانه تولید می‌شوند و نیازی به برشکاری و جوشکاری در محل پروژه ندارند. این ویژگی باعث کاهش چشمگیر زمان اجرا و کاهش خطاهای انسانی در فرآیند نصب می‌شود.
• انعطاف‌پذیری و مقاومت لرزه‌ای: این وال پست‌ها به گونه‌ای طراحی شده‌اند که به دیوار گازی اجازه می‌دهند تا در برابر نیروهای جانبی مانند زلزله و باد، حرکت‌های کنترل‌شده‌ای داشته باشد. این انعطاف‌پذیری، از انتقال تنش‌های مخرب به دیوار جلوگیری کرده و پایداری آن را افزایش می‌دهد.
• کاهش پرت مصالح و هزینه: به دلیل تولید دقیق و پیش‌ساخته، وال پست‌های گالوانیزه پرت مصالح بسیار کمی دارند. علاوه بر این، سرعت اجرای بالا و کاهش نیاز به نیروی کار ماهر برای جوشکاری، هزینه‌های کلی پروژه را کاهش می‌دهد.

معایب وال پست گالوانیزه بلوک گازی

• هزینه اولیه بالاتر: قیمت اولیه وال پست‌های گالوانیزه آماده، ممکن است در مقایسه با خرید میلگرد و ناودانی به صورت جداگانه، کمی بالاتر باشد. با این حال، باید در نظر گرفت که این هزینه اولیه با صرفه‌جویی در زمان، نیروی کار و کاهش پرت مصالح جبران می‌شود. به این مسئله هم باید توجه کرد که قیمت بلوک گازی نیز در مقایسه با سایر انواع بلوک بیشتر است اما مزایای فوق العاده آن نسب به سایر انواع بلوک خرید آن را کاملاً توجیه میکند.
• نیاز به طراحی دقیق: انتخاب و نحوه اجرای وال پست گالوانیزه باید بر اساس محاسبات دقیق مهندسی و نقشه‌های سازه انجام شود. استفاده از ابعاد و مشخصات نامناسب می‌تواند عملکرد وال پست را کاهش دهد.

• عدم دسترسی در تمامی شهرها: به دلیل نوین بودن این سیستم، ممکن است در برخی مناطق دورافتاده، دسترسی به تولیدکنندگان و تامین‌کنندگان این نوع وال پست محدود باشد.

آنالیز قیمت وال پست دیوار گازی

آنالیز قیمت وال پست دیوار گازی یک تحلیل جامع است که به عوامل متعددی بستگی دارد. این تحلیل باید تمامی هزینه‌ها را شامل شود تا برآورد دقیقی از بودجه پروژه به دست آید.

• ضخامت و ابعاد وال پست: ابعاد وال پست باید متناسب با ارتفاع دیوار و بارهای جانبی وارده باشد. هرچه ضخامت وال پست بیشتر باشد، قیمت آن نیز بالاتر می‌رود.
• میزان گالوانیزاسیون: میزان پوشش گالوانیزه بر روی وال پست، بر مقاومت آن در برابر خوردگی و همچنین قیمت آن تاثیر مستقیم دارد.
• هزینه حمل و نقل: وال پست‌های آماده به صورت پکیج یا قطعه‌ای از کارخانه به محل پروژه ارسال می‌گردند. هزینه حمل و نقل بر اساس فاصله و وزن بار محاسبه می‌شود.
• هزینه نیروی انسانی: دستمزد نیروی متخصص برای نصب وال پست نیز بخشی از آنالیز قیمت وال پست دیوار گازی است. دقت و تخصص مجری در کیفیت نهایی کار بسیار مهم است.

در نهایت، وال پست گالوانیزه دیوار گازی یک راهکار مهندسی با مزایای فنی و اقتصادی فراوان است. با درک صحیح از نحوه اجرای وال پست گالوانیزه دیوار گازی و انجام دقیق آنالیز قیمت وال پست دیوار گازی، می‌توان به نتیجه‌ای مطلوب و پایدار دست یافت که علاوه بر افزایش ایمنی ساختمان، از بروز مشکلات فنی در آینده نیز جلوگیری خواهد کرد.

پنج نکته مهندسی از تجربه من در وال پست بلوک گازی

وال پست بلوک گازی، برخلاف تصور عمومی، یک نبشی ساده نیست که کنار دیوار جوش داده شود. تجربه من به عنوان مهندس عمران گرایش سازه در پروژه های متعدد نشان می دهد که اگر وال پست بلوک گازی اصولی اجرا نشود، خودش به یک گره بحرانی در سازه تبدیل می شود. شرکت ساختمانی صاد در همین راستا، فروش وال پست بلوک گازی و ارائه مشاوره فنی برای اجرای صحیح آن را در دستور کار خود قرار داده است.

• درز انقطاع: بین دیوار بلوک گازی و وال پست باید فاصله حداقل سه سانتی متر با فوم پلی اتیلن تراکم پذیر پر شود. این درز، حرکت دیوار در زمان زلزله را جذب می کند.
• اتصال کشویی: اتصال وال پست به سقف باید به صورت کشویی اجرا شود تا دیوار بتواند حرکت نسبی طبقات را تحمل کند.
• بست تخت: در دیوارهای گازی نمی توان از میلگرد بستر استفاده کرد. به جای آن باید از بست های تخت با ضخامت حداقل دو میلی متر و فاصله حداکثر پنجاه سانتی متر استفاده شود.
• فاصله بست ها: فاصله بست رادیکالی از یکدیگر باید بین پنجاه تا هفتاد و پنج سانتی متر باشد تا بارهای جانبی به درستی منتقل شوند.
• مهاربندی بازشوها: اطراف درها و پنجره ها باید با وال پست های عمودی کوتاه مهار شوند. تجربه من نشان می دهد که بسیاری از ترک های قطری از همین نقطه شروع می شوند.

وال پست بلوک گازی چیست و چرا اجرای آن الزامی است؟

وال پست بلوک گازی، یک عضو فولادی گالوانیزه یا ورق سیاه است که برای مهار دیوارهای ساخته شده با بلوک گازی در برابر نیروهای جانبی زلزله و باد به کار می رود. دیوارهای بلوک گازی به دلیل ماهیت غیرسازه ای و ترد خود، در برابر بارهای خارج از صفحه بسیار آسیب پذیر هستند. پیوست ششم استاندارد ۲۸۰۰ ایران، اجرای وال پست را برای دیوارهای با طول آزاد بیش از چهار متر و ارتفاع آزاد بیش از سه و نیم متر الزامی کرده است.

تفاوت وال پست بلوک گازی با وال پست دیوارهای سنتی

در دیوارهای آجری و سفالی، معمولاً از میلگرد بستر در ملات استفاده می شود. اما در دیوارهای بلوک گازی، ضخامت ملات نازک تنها سه میلی متر است و امکان قرار دادن میلگرد بستر وجود ندارد. به همین دلیل، سیستم وال پست بلوک گازی بر پایه بست های تخت و بست های رادیکالی طراحی شده است. وال پست دیوار بلوک گازی باید نیروهای جانبی را از دیوار به اسکلت اصلی منتقل کند و در عین حال، اجازه حرکت نسبی دیوار در صفحه خود را بدهد.

قوانین و ضوابط اجرای وال پست بلوک گازی بر اساس پیوست ششم استاندارد ۲۸۰۰

در مقررات ملی ساختمان و پیوست ششم استاندارد ۲۸۰۰، مرجع اصلی طراحی و اجرای وال پست در ایران است. این پیوست تمرکز خود را بر جداسازی حرکت دیوار از سازه اصلی گذاشته تا از خرد شدن دیوار در اثر جابجایی نسبی طبقات جلوگیری شود. رعایت دقیق این ضوابط، هم برای دریافت تاییدیه ناظر و هم برای تضمین ایمنی سازه ضروری است.

الزامات اصلی وال پست قائم و افقی

• وال پست قائم: برای دیوارهای با طول آزاد بیش از چهار متر الزامی است. وال پست قائم باید کاملاً شاقول اجرا شود و اتصال آن به قاب باید با جوش کامل یا رول بولت و واشرهای ضد لغزش انجام شود.
• وال پست افقی: برای دیوارهای با ارتفاع آزاد بیش از سه و نیم متر الزامی است. وال پست افقی در ارتفاع مشخصی از دیوار نصب می شود و به وال پست های قائم یا قاب سازه متصل می گردد.
• درز انقطاع: بین دیوار و وال پست باید فاصله حداقل سه سانتی متر با فوم پلی اتیلن تراکم پذیر پر شود.
• بست های اتصال: میلگردها و بست های مورد استفاده باید مطابق مبحث هشتم مقررات ملی ساختمان از جنس فولاد ضد زنگ، فولاد گالوانیزه یا میلگرد آجدار سرد نورد باشند.
• حداکثر فاصله: حداکثر فاصله قائم قطعات مسلح کننده در ارتفاع دیوار یک متر است.

انواع وال پست دیوار بلوک گازی

انتخاب نوع وال پست برای دیوارچینی با بلوک گازی، به محل قرارگیری دیوار، نوع سازه و شرایط پروژه بستگی دارد. وال پست های بلوک گازی در چند دسته اصلی طبقه بندی می شوند.

وال پست عمودی (وادار)

وال پست عمودی، رایج ترین نوع مهاربند در دیوارهای سبک است که به صورت قائم در دو انتهای دیوار، اطراف بازشوها یا در فواصل منظم نصب می شود. این وال پست حرکت خارج از صفحه دیوار را مهار کرده و از واژگونی یا لرزش بیش از حد دیوار جلوگیری می کند. وال پست عمودی معمولاً از دو نبشی با فاصله متغیر و یک میلگرد ساخته می شود.

وال پست افقی (تیرک)

در دیوارهایی که ارتفاع آنها بیش از سه و نیم متر است، برای جلوگیری از کمانش و توزیع بهتر نیروهای جانبی، از وال پست افقی استفاده می شود. این وال پست در ارتفاع مشخصی از دیوار به صورت سرتاسری نصب شده و به وال پست های عمودی یا قاب سازه متصل می گردد.

وال پست منقطع (ناودانی منقطع)

وال پست منقطع یا ناودانی منقطع، نوعی وال پست است که به صورت قطعات کوتاه در بین بلوک های بلوک گازی قرار می گیرد. این نوع وال پست برای دیوارهای کوتاه تر و جاهایی که اجرای وال پست یکسره دشوار است، کاربرد دارد. در وال پست منقطع، قطعات در فواصل مشخصی قرار می گیرند و با بست به یکدیگر متصل می شوند.

مشخصات فنی وال پست بلوک گازی

وال پست بلوک گازی باید از نظر جنس، ابعاد و اتصالات مطابق استانداردهای فنی باشد. عدم رعایت این مشخصات، نه تنها عملکرد وال پست را مختل می کند، بلکه می تواند به یک نقطه ضعف سازه ای تبدیل شود.

جنس و پوشش وال پست

مطابق پیوست ششم آیین نامه ۲۸۰۰، بست ها و وال پست های بلوک گازی باید تماماً از جنس فولاد گالوانیزه باشند تا از زنگ زدگی و خوردگی جلوگیری شود. استفاده از ورق سیاه بدون پوشش، در بلندمدت منجر به خوردگی و کاهش ظرفیت باربری می شود. تجربه من نشان می دهد که در مناطق مرطوب، وال پست گالوانیزه عمر دو تا سه برابری نسبت به ورق سیاه دارد.

ابعاد و ضخامت بست تخت

• ضخامت تسمه: حداقل دو میلی متر
• طول تسمه: بین پانزده تا بیست سانتی متر
• فاصله تسمه ها: معمولاً پنجاه سانتی متر
• قطر میخ: شش یا هشت میلی متر

هزینه اجرای وال پست بلوک گازی و عوامل موثر بر آن

هزینه اجرای وال پست بلوک گازی، برخلاف تصور عمومی، یک عدد ثابت نیست. این هزینه به عوامل متعددی بستگی دارد که بسیاری از آنها در نگاه اول پنهان می مانند.

عوامل موثر بر هزینه اجرای وال پست بلوک گازی

• نوع ورق: وال پست گالوانیزه گران تر از ورق سیاه است، اما عمر بیشتری دارد.
• ضخامت ورق: ورق ضخیم تر، مقاومت بیشتری دارد و قیمت بالاتری دارد.
• نوع نصب: نصب کشویی یا منقطع، هزینه متفاوتی نسبت به نصب یکسره دارد.
• طول و ابعاد: وال پست های بلندتر یا با ابعاد خاص، هزینه بیشتری دارند.
• نوع بلوک: وال پست مناسب برای بلوک گازی بیست سانتی، با وال پست بلوک ده سانتی تفاوت قیمت دارد.
• تیراژ سفارش: سفارش انبوه، قیمت واحد را کاهش می دهد.
• نوسانات بازار آهن: قیمت وال پست به صورت وزنی محاسبه می شود و تحت تاثیر نوسانات بازار است.

قیمت وال پست دیوار بلوک گازی

قیمت وال پست دیوار بلوک گازی معمولاً به صورت وزنی یا به صورت هر قطعه محاسبه می شود. برای اطلاع از قیمت وال پست دیوار بلوک گازی، باید نوع ورق، ابعاد و تیراژ سفارش مشخص باشد. توصیه من به عنوان مهندس عمران این است که در استعلام قیمت، حتماً مشخصات فنی کامل را دریافت کنید تا از بروز اختلاف در مرحله اجرا جلوگیری شود.

نحوه اجرای وال پست بلوک گازی به صورت گام به گام

اجرای وال پست بلوک گازی، فرآیندی است که اگر با دقت انجام نشود، نتیجه مطلوب نخواهد داد. تجربه من نشان می دهد که بسیاری از پیمانکاران، مراحل اجرا را سرسری می گیرند و همین موضوع باعث ترک خوردگی و جدایش دیوار می شود.

مراحل اجرای وال پست بلوک گازی

1. جانمایی و علامت گذاری: موقعیت وال پست ها روی کف با گچ یا لیزر مشخص می شود. معمولاً هر سه تا چهار متر در دیوارهای بلند.
2. آماده سازی کف: سطح زیرکار (فونداسیون یا تیر کف) باید تراز و تمیز باشد.
3. چیدمان بلوک ها: از بلوک های U شکل بلوک گازی یا شیار زده شده استفاده می شود. چسب نازک بلوک گازی به صورت افقی و عمودی مالیده می شود.
4. اجرای بست تخت یا رادیکالی: بست ها در فواصل مشخص نصب می شوند تا اتصال بین بلوک ها و وال پست برقرار شود.
5. نصب وال پست: وال پست در محل خود قرار می گیرد و با جوش یا پیچ به قاب سازه متصل می شود.
6. اجرای درز انقطاع: فاصله بین دیوار و وال پست با فوم پلی اتیلن پر می شود.
7. کنترل شاغول و تراز: وال پست عمودی باید کاملاً شاغول باشد.

اشتباهات رایج در اجرای وال پست بلوک گازی

تجربه من در نظارت بر پروژه های متعدد نشان می دهد که برخی اشتباهات در اجرای وال پست بلوک گازی، به طور مکرر تکرار می شوند. این اشتباهات می توانند ایمنی سازه را به خطر بیندازند.

• جوش دادن نبشی به ستون: در بسیاری از پروژه ها، نبشی به صورت یکسره به ستون جوش داده می شود و درز انقطاع حذف می گردد. این کار باعث می شود دیوار نتواند حرکت نسبی سازه را تحمل کند.
• استفاده از ملات سنتی: استفاده از ملات ماسه سیمان به جای چسب نازک بلوک گازی، چسبندگی لازم را ایجاد نمی کند.
• استفاده از میلگرد ساده: استفاده از میلگرد ساده به جای وادار استاندارد بلوک گازی، ظرفیت باربری وال پست را کاهش می دهد.
• اجرای وال پست یکسره: حذف اتصال کشویی در بالای وال پست، یک اشتباه رایج است.
• عدم نصب درز انقطاع در بالای دیوار: چسباندن مستقیم بلوک بالایی به تیر یا دال با گچ یا سیمان، یکی از رایج ترین اشتباهات است. نشریه ۳۲۶ تأکید دارد که بین ردیف آخر بلوک و تیر، درز انقطاع ایجاد شود.
• فاصله زیاد بست ها: فاصله بیش از حد بست های رادیکالی یا تخت، باعث می شود بارهای جانبی به درستی منتقل نشوند.

جایگزین های وال پست در دیوار بلوک گازی

در سال های اخیر، روش های نوینی برای مهار دیوارهای بلوک گازی توسعه یافته اند که می توانند جایگزین یا مکمل وال پست باشند. انتخاب بین این روش ها، به شرایط پروژه و نظر ناظر بستگی دارد.

وال مش (Wall Mesh)

وال مش، یک توری فولادی گالوانیزه است که در ملات دیوار قرار می گیرد و به عنوان جایگزینی مناسب برای وال پست های فلزی مطرح شده است. این توری برای دیوارهای بلوک سیمانی، سفالی، آجری و بلوک گازی مناسب است و در دیوارهای داخلی و پیرامونی کاربرد دارد.

بست رادیکالی (بست ارتجاعی)

بست رادیکالی، یک قطعه فلزی خمیده است که یک سر آن به دیوار بلوک گازی و سر دیگر آن به ستون متصل می شود. این بست ها به عنوان جایگزین وال پست در بلوک های بلوک گازی استفاده می شوند و اتصال انعطاف پذیری بین دیوار و سازه ایجاد می کنند.

میلگرد بستر (محدودیت ها)

اگرچه میلگرد بستر در دیوارهای آجری و سفالی کاربرد دارد، اما در دیوارهای بلوک گازی به دلیل ضخامت نازک ملات (حداکثر سه میلی متر) نمی توان از آن استفاده کرد. به همین دلیل، در دیوارهای گازی باید از بست های اتصال (بست تخت بلوک گازی) به جای میلگرد بستر استفاده شود.

مورد مطالعاتی: پروژه ساختمانی و ترک خوردگی دیوار بلوک گازی

در یک پروژه ساختمانی در شمال کشور، بعد از یک زلزله نسبتاً خفیف، دیوارهای بلوک گازی دچار ترک های قطری و جدایش از ستون شدند. مالک ابتدا تصور می کرد بلوک ها معیوب هستند. بررسی های میدانی نشان داد که وال پست ها به صورت یکسره به ستون ها جوش داده شده بودند و درز انقطاع حذف شده بود. همچنین بست های تخت با فاصله بیش از یک متر از هم نصب شده بودند و اتصال کشویی در بالای دیوار وجود نداشت.

راهکار مهندسی، تخریب بخشی از دیوارها، برش جوش های اتصال، ایجاد درز انقطاع با فوم پلی اتیلن، نصب بست های تخت با فاصله پنجاه سانتی متر و اجرای اتصال کشویی در بالای وال پست ها بود. شرکت ساختمانی صاد در این پروژه، عملیات اصلاحی را با نظارت دقیق انجام داد و مشکل برای همیشه حل شد. درس این پروژه ساده است: وال پست خوب، بدون جزئیات خوب، فقط یک قطعه فلز گران قیمت است.

چک لیست نظارت مهندسی بر وال پست بلوک گازی

1. کنترل جنس وال پست: اطمینان از گالوانیزه بودن ورق و مطابقت با پیوست ششم استاندارد ۲۸۰۰.
2. کنترل ابعاد: اندازه گیری ضخامت ورق، طول و عرض وال پست طبق مشخصات فنی.
3. کنترل فاصله وال پست ها: بررسی فاصله وال پست های قائم و افقی طبق ضوابط.
4. کنترل درز انقطاع: اطمینان از وجود فاصله حداقل سه سانتی متری با فوم پلی اتیلن.
5. کنترل اتصال کشویی: بررسی اتصال بالای وال پست به سقف به صورت کشویی.
6. کنترل بست ها: بررسی فاصله، ابعاد و جنس بست های تخت و رادیکالی.
7. کنترل شاغول: اطمینان از شاغول بودن وال پست های عمودی.
8. کنترل اتصال به قاب: بررسی جوش یا رول بولت و واشرهای ضد لغزش.

وال پست بلوک گازی، یک محصول نیست؛ یک سیستم است. سیستم شامل وال پست، بست، درز انقطاع، اتصال کشویی و جزئیات اجرایی است. اگر یکی از این اجزا ضعیف باشد، کل سیستم شکست می خورد. هزینه اجرای وال پست بلوک گازی و قیمت وال پست دیوار بلوک گازی باید بر اساس همین سیستم ارزیابی شود، نه فقط بر اساس قیمت هر قطعه.

شرکت ساختمانی صاد با تکیه بر تجربه اجرایی در پروژه های متعدد، فروش وال پست بلوک گازی را همراه با مشاوره فنی، کنترل کیفیت و ضمانت اجرا ارائه می دهد. توصیه من به عنوان مهندس عمران این است که پیش از شروع اجرای وال پست دیوار بلوک گازی، حتماً از پیمانکار بخواهید جزئیات اجرایی، نوع بست، میزان درز انقطاع و نحوه اتصال کشویی را مکتوب کند. این سند کوچک، تفاوت بین یک دیوار پایدار و یک تعمیر تکراری است.

نکته ای که در منابع عمومی کمتر به آن پرداخته می شود، اثر تغییرات آیین نامه ای بر عمر مفید وال پست است. پیوست ششم استاندارد ۲۸۰۰ در سال های اخیر دستخوش تغییرات مهمی شده و روش های سنتی دیگر پاسخگو نیستند. به همین دلیل، توصیه می کنم در انتخاب و اجرای وال پست بلوک گازی، به جای تکیه بر تجربه ده سال پیش، ضوابط به روز را ملاک قرار دهید. این مقاله نیز بر اساس آخرین بازبینی در سال ۲۰۲۶ تنظیم شده است تا از کهنگی محتوا جلوگیری شود.

لیست قیمت وال پست گالوانیزه آماده بلوک گازی

• قیمت وال پست گالوانیزه طول 15 سانتی برای دیوار بلوک گازی 10 سانتی 217,000 تومان است.
• قیمت وال پست گالوانیزه طول 15 سانتی برای دیوار بلوک گازی 15 سانتی 225,680 تومان است.
• قیمت وال پست گالوانیزه طول 15 سانتی برای دیوار بلوک گازی 20 سانتی 234,360 تومان است.
• قیمت وال پست گالوانیزه طول 20 سانتی برای دیوار بلوک گازی 10 سانتی 243,040 تومان است.
• قیمت وال پست گالوانیزه طول 20 سانتی برای دیوار بلوک گازی 15 سانتی 247,380 تومان است.
• قیمت وال پست گالوانیزه طول 20 سانتی برای دیوار بلوک گازی 20 سانتی 251,720 تومان است.
• قیمت وال پست گالوانیزه طول 30 سانتی برای دیوار بلوک گازی 10 سانتی 260,400 تومان است.
• قیمت وال پست گالوانیزه طول 30 سانتی برای دیوار بلوک گازی 15 سانتی 269,080 تومان است.
• قیمت وال پست گالوانیزه طول 30 سانتی برای دیوار بلوک گازی 20 سانتی 277,760 تومان است.
• قیمت وال پست گالوانیزه طول 40 سانتی برای دیوار بلوک گازی 10 سانتی 282,100 تومان است.
• قیمت وال پست گالوانیزه طول 40 سانتی برای دیوار بلوک گازی 15 سانتی 290,780 تومان است.
• قیمت وال پست گالوانیزه طول 40 سانتی برای دیوار بلوک گازی 20 سانتی 295,120 تومان است.
• قیمت های درج شده بر اساس ورق 2 میلیمتر واقعی و ورق گالوانیزه فولاد مبارکه اصفهان است.
