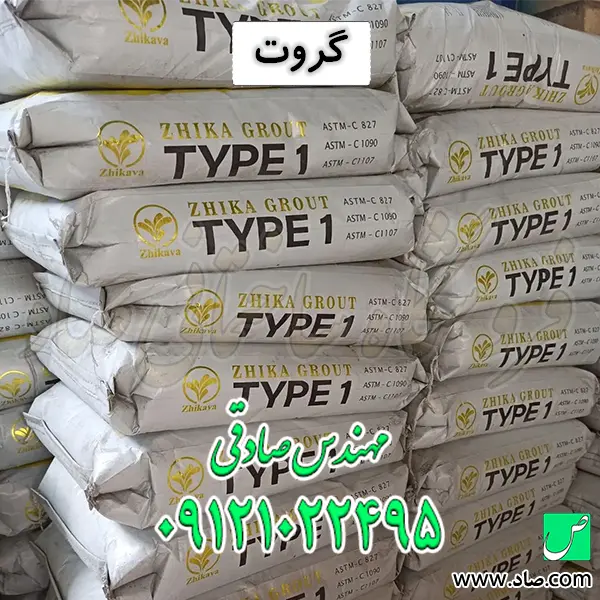

گروت

گروت چیست؟

گروت یا ملات بدون انقباض (Non-Shrink Grout)، یک ماده چسباننده و هیدرولیک مهندسی شده برای اجرای مقاطع باربر سازه‌ای با مقاومت فشاری بسیار بالا است که به دلیل واکنش‌های پیچیده هیدراتاسیون و وجود مواد منبسط‌کننده جهت جبران کاهش حجم، منحصراً برای پر کردن فضای زیر بیس‌پلیت‌ها، فونداسیون ماشین‌آلات سنگین و پروژه‌های نیازمند یکپارچگی سازه‌ای کاربرد دارد و رفتار ترمودینامیکی و فیزیکی آن نیازمند ملاحظات اجرایی دقیق‌تری نسبت به ملات‌های ماسه سیمان سنتی است.

گروت به دلیل فرمولاسیون ویژه در کارخانه و اختلاط دقیق سیمان، سنگدانه‌های دانه‌بندی شده و افزودنی‌های خاص، در پایه‌ها و رده‌های مقاومتی بسیار متنوعی به بازار عرضه می‌شود. مدل‌های مخصوص سازه‌های فولادی و بتنی معمولا با رده‌های مقاومتی استاندارد (مانند ۵۰، ۶۰ یا حتی ۸۰ مگاپاسکال) تولید می‌شوند. این پودر آماده و قدرتمند، متریال رویایی برای مهندسان سازه‌ای است که می‌خواهند اتصالاتی با دوام و ظرفیت باربری بالا طراحی کنند، اما نیازمند دقت دوچندان در زمان طرح اختلاط با آب، کنترل دقیق نسبت آب به مواد خشک (W/C) و اجرای فرآیند عمل‌آوری (کیورینگ) مستمر می‌باشند.

خلاصه نکات کاربردی برای مهندسان و ناظران

• حرارت هیدراتاسیون و نیاز به عمل‌آوری: گروت پایه سیمانی به دلیل ساختار شیمیایی خود و وجود سیمان با نرمی بالا، پس از ترکیب با آب به شدت گرمازا است و مستعد تبخیر سریع آب درون‌بافتی می‌باشد؛ لذا کیورینگ مرطوب با گونی چتایی یا استفاده از کیورینگ‌کامپاندها پس از گروت‌ریزی شرایطی گریزناپذیر می‌باشد.
• ممنوعیت: طبق ضوابط نوین اجرایی، استفاده از گروت کلوخه‌شده (فاسد شده بر اثر رطوبت) یا تاریخ‌گذشته در اعضای باربر سازه‌ای (مانند زیر صفحه ستون‌ها)، یک اشتباه مهندسی و خط قرمز مطلق است.
• روانی و یکپارچگی: برخلاف ملات‌های سنتی، این متریال نیازمند روانی بالا (Flowability) و در عین حال عدم آب‌انداختگی است تا بتواند حباب‌های هوای محبوس زیر بیس‌پلیت را خارج کرده و تنش‌های ناشی از بارهای ثقلی و لرزه‌ای را بدون پدیده ترک‌خوردگی دفع کند.

گروت یا ملات بدون انقباض (Non-Shrink Grout)

به عنوان یک مهندس ناظر معماری و عمران، همیشه به همکاران و پیمانکارانم یادآوری می‌کنم که درک رفتار متریال‌های پایه در برابر تنش‌های محیطی، مرز باریک بین یک مهندس واقعی و یک مجری سنتی است. گروت که در مباحث مهندسی متریال تحت عنوان ملات بدون انقباض شناخته می‌شود، در واقع حساس‌ترین و حیاتی‌ترین حلقه اتصال در سازه‌های فولادی و ماشین‌آلات محسوب می‌گردد. وقتی کاتالوگ‌های فنی و برگه‌های آزمایشگاهی کارخانجات تولیدکننده گروت را ورق می‌زنید، با اعداد بسیار مشخصی روبرو می‌شوید. میزان مقاومت فشاری ۲۸ روزه این متریال روی اعداد بالایی قفل شده است و میزان انبساط آزاد آن کاملاً مهندسی شده است. اما این اعداد در دنیای واقعی کارگاه و درون فونداسیون در سرمای زمستان یا گرمای تابستان چه معنایی دارند؟ این ارقام به ما می‌گویند که شما با یک متریال به شدت واکنش‌پذیر و صلب روبرو هستید که رفتار آن با تغییرات دما و رطوبت زمین تا آسمان تفاوت دارد.

برای درک بهتر رفتار گروت باید نگاهی میکروسکوپی و دقیق به ساختار هیدراتاسیون و اختلاط آن بیندازیم. در ترکیب مواد اولیه این پودر جادویی، علاوه بر فازهای معمول سیمان مانند سیلیکات تری‌کلسیم (C₃S)، مواد منبسط‌کننده‌ای (مانند پودر آلومینیوم یا ترکیبات مبتنی بر کلسیم سولفوآلومینات) با یکدیگر ترکیب می‌شوند. همین حضور عوامل جبران‌کننده انقباض است که جادوی اتصال کامل را در این متریال بیدار می‌کند. بر خلاف ملات‌های معمولی که پس از خشک شدن دچار کاهش حجم (Shrinkage) می‌شوند، استفاده از واکنش شیمیایی کنترل‌شده در گروت، شبکه‌ای درهم‌تنیده از کریستال‌ها را به طور یکنواخت توزیع کرده و با انبساطی جزئی (حدود 1% تا 3%) تمام حفرات را پر می‌کند. وقتی این خمیر روان در مجاورت بیس‌پلیت و فونداسیون قرار می‌گیرد، ساختار آن وارد فاز سخت‌شدگی می‌شود. به بیان ملموس‌تر، این فرآیند تمام بافت را یکپارچه می‌کند و محصولی تحویل می‌دهد که در برابر فشارهای مکانیکی دینامیکی و استاتیکی کاملاً مقاوم است.

افزایش شدید مقاومت در گروت یک ویژگی ذاتی است، اما یک چالش به شدت مهندسی شده برای مجریان ایجاد می‌کند. واکنش شیمیایی گرمازا، خطر تبخیر آب و ایجاد ترک‌های انقباض پلاستیک را در سطوح آزاد افزایش می‌دهد و مانع از هیدراتاسیون صحیح هسته مرکزی ملات می‌شود. در کارگاه‌های مدرن، زمانی که نیاز به نصب توربین‌ها، پایه‌های پل یا استراکچرهای سنگین صنعتی داریم، گروت بی‌رقیب ظاهر می‌شود. هیچ متریال دیگری به این اندازه نمی‌تواند مقاومت فشاری و انتقال کامل بار از ورق فولادی به بتن را با این ضریب اطمینان ارائه دهد. از طرفی، ساختار همگن آن باعث می‌شود در زمان مواجهه با بارهای دینامیکی و ارتعاشی، رفتاری کاملاً الاستیک و آیین‌نامه‌ای داشته باشد.

بسیاری از پیمانکاران تازه‌کار تصور می‌کنند به دلیل سادگی ظاهر پودر گروت، فرآیند اختلاط این کالا نیازی به وسواس مهندسی ندارد و افزودن آب بیشتر برای افزایش روانی و راحتی کارگر بلامانع است. این یک اشتباه بزرگ و پر هزینه است. وجود کوچک‌ترین خطایی در نسبت آب به مواد خشک می‌تواند رفتار یکپارچه سازه را تحت بارهای زمان اجرا تخریب کرده و آن را دچار افت شدید مقاومت و پدیده آب‌انداختگی کند. شرکت ساختمانی صاد با درک عمیق این تفاوت‌های ظریف اجرایی و آگاهی از اهمیت حیاتی طرح اختلاط، همواره بالاترین گرید کیفی گروت‌های مصرفی را تامین و اجرا می‌کند. ما در شرکت ساختمانی صاد، پیش از آغاز عملیات گروت‌ریزی، روانی، دمای آب اختلاط و شرایط قالب‌بندی را زیر ذره‌بین مهندسی می‌بریم تا اطمینان حاصل کنیم که گروت اجرا شده در پروژه، دقیقاً همان رفتار مقاوم و آیین‌نامه‌ای را از خود نشان خواهد داد.

کاربرد گروت در سازه و نصب تجهیزات

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که اگر اجرای گروت تا این حد وابسته به فرآیند پیچیده هیدراتاسیون و کنترل آب است، پس دلیل تقاضای مطلق بازار پروژه‌های صنعتی و ساختمانی برای آن چیست؟ پاسخ این پارادوکس ظاهری، در قلب مهندسی سازه و نیاز به انتقال بی‌نقص بارهای متمرکز نهفته است. گروت، به دلیل مقاومت مطلق در برابر تنش‌های فشاری و عدم انقباض، یک متریال به شدت قابل اعتماد برای استخوان‌بندی و اتصالات ساختمان است. وقتی این ملات زیر صفحه ستون‌ها اجرا می‌شود، بر خلاف مصالح بنایی سنتی که به دلیل انقباض، فضای خالی ایجاد کرده و به راحتی تحت بارهای لرزه‌ای دچار گسیختگی می‌شوند، تماسی ۱۰۰ درصدی با بیس‌پلیت ایجاد کرده و ایمنی سازه را تضمین می‌کند. این ویژگی ساختاری، گروت را به گزینه‌ای بی‌رقیب و طلایی برای سوله سازی، پل‌ها و زیرساخت‌های صنعتی تبدیل کرده است.

در کفه ترازوی سازه، کاربرد گروت بسیار فراتر از یک پرکننده ساده است. این محصول، به دلیل قابلیت روانی بالا (Self-leveling) در حالت خمیری، متریالی ایده‌آل برای اجرای انکربولت‌ها، کاشت آرماتور، ترمیم مقاطع کرمو شده بتنی و اتصالات قطعات پیش‌ساخته است. ساختار مقاوم در برابر نفوذپذیری در این ملات، به مهندسان اجازه می‌دهد تا آن را به آسانی در محیط‌های خشن به کار ببرند بدون آن که نگران پوسیدگی سریع بولت‌های مدفون در آن باشند.

اما در محیط پر هیاهوی کارگاه‌های ساختمانی، اجرای این متریال نیازمند پروتکل‌های سخت‌گیرانه‌ای است. پیمانکاران با تجربه به خوبی می‌دانند که برای گروت‌ریزی در هوای سرد یا گرم، کنترل دمای آب اختلاط (معمولاً بین ۱۵ تا ۲۵ درجه سانتی‌گراد) الزامی است. کارگران نمی‌توانند این ملات را به راحتی با افزودن آب بیش از حد مجاز کاتالوگ رقیق کنند، زیرا باعث پدیده جداشدگی (Segregation) و افت کیفیت مقطع می‌شود. علاوه بر این، برای قالب‌بندی محیط گروت‌ریزی، استفاده از قالب‌های کاملاً آب‌بند یک انتخاب مهندسی کاملاً منطقی و ایمن است تا شیره ملات فرار نکند.

تنوع درخواست‌ها و گستردگی کاربرد این محصول در شرکت ساختمانی صاد به گونه‌ای است که بخش عظیمی از پروژه‌های نصب اسکلت فلزی ما را اجرای گروت‌ریزی‌های دقیق تشکیل می‌دهد. ما در شرکت ساختمانی صاد به خوبی می‌دانیم که زمان کارپذیری (Pot life) گروت تا چه حد برای یک اجرای بدون نقص حیاتی است. از این رو، پیش از اختلاط، تمامی ابزارآلات آماده شده و قالب‌ها مورد بازرسی دقیق قرار می‌گیرند تا مشتریان ما در فرایند بهره‌برداری از سازه، با هیچ‌گونه افت مقاومت یا نشست پایه‌ها مواجه نشوند.

نحوه تولید و اختلاط گروت

فرآیند تولید این پودر مهندسی شده در کارخانجات، تنها یک مخلوط کردن ساده نیست، بلکه یک سمفونی دقیق از مهندسی شیمی، دانه‌بندی دقیق سنگدانه‌های سیلیسی و کنترل مواد افزودنی است که ساختار مولکولی را به حداکثر کارایی می‌رساند. در گام نخست، سیمان با تیپ مناسب، ماسه سیلیسی با دانه‌بندی کاملاً پیوسته (بدون خاک) و افزودنی‌های پودری فوق‌روان‌کننده با یکدیگر در میکسرهای صنعتی مخلوط می‌گردند. در این مرحله، مواد جبران‌کننده انقباض نیز با نسبت‌های میکروسکوپی اضافه می‌شوند تا پودر نهایی در بسته‌بندی‌های ایزوله آماده مصرف شود.

پس از ورود پاکت‌های گروت به کارگاه، قطعات باید وارد مرحله به شدت حساس اختلاط با آب شوند. در این مرحله، پودر خشک باید به آرامی به آب اندازه‌گیری شده (طبق دستورالعمل سازنده) درون یک میکسر مکانیکی (دریل و همزن) اضافه شود. نکته به شدت حیاتی در تولید خمیر گروت این است که اختلاط باید حداقل ۳ تا ۵ دقیقه ادامه یابد تا مواد پلیمری و فوق‌روان‌کننده‌ها به خوبی فعال شوند. کنترل اصولی در این فرآیند، محصولی را تحویل می‌دهد که در اجرای بیس‌پلیت‌های مدرن، بالاترین دوام و روانی را به ارمغان می‌آورد و حباب‌های هوای محبوس به راحتی از آن خارج می‌شوند.

مزایای گروت

مقاومت فشاری خیره‌کننده و پایداری سازه‌ای

• مهم‌ترین نقطه قوت گروت، قابلیت ایجاد ملاتی با مقاومت فشاری بسیار بالا (اغلب بالای 60 مگاپاسکال) است که ناشی از نسبت پایین آب به سیمان و دانه‌بندی عالی می‌باشد. این ویژگی باعث می‌شود تا بارهای ثقلی و جانبی (زلزله) عظیم از سازه فولادی به فونداسیون بدون هیچ‌گونه لهیدگی منتقل شود.

خاصیت بدون انقباض (Non-Shrink) بودن

• یکی از بزرگترین مزیت‌ها در سازه‌های مدرن، پر کردن کامل فضاهای خالی است. گروت به دلیل مکانیزم انبساط کنترل شده، پس از گیرش به صورت کامل زیر صفحات فلزی را پر کرده و از ایجاد فضای خالی (Void) که عامل اصلی نشست سازه است جلوگیری می‌کند.

روانی عالی و اجرای آسان

• این متریال به گونه‌ای طراحی شده که بدون نیاز به ویبره زدن شدید، به صورت خودتراز (Self-leveling) در مقاطع باریک جریان یافته و تمام خلل و فرج را پر می‌کند که سرعت اجرای بالایی به کارگاه می‌بخشد.

معایب گروت

حساسیت شدید به نسبت آب و عمل‌آوری

• این مورد دقیقاً همان خط قرمزی است که ناظران روی آن دست گذاشته‌اند. در صورت اضافه کردن آب بیش از حد، مقاومت افت کرده و انبساط مختل می‌شود. همچنین در صورت عدم کیورینگ مرطوب، آب ملات به سرعت تبخیر شده و سطح دچار ترک‌های مویی می‌شود.

محدودیت در ضخامت اجرا (تولید حرارت بالا)

• در فضاهای با ضخامت بسیار زیاد (بیش از ۱۰ سانتی‌متر)، حرارت بالای ناشی از واکنش گروت سیمانی می‌تواند باعث ایجاد ترک‌های حرارتی شود (در این موارد نیازمند افزودن سنگدانه نخودی یا استفاده از گروت‌های اپوکسی و خاص است).

هزینه بالاتر نسبت به ملات‌های سنتی

• تولید مهندسی شده گروت در کارخانه منجر به قیمت تمام شده بالاتری نسبت به ساخت دستی ملات ماسه سیمان در کارگاه می‌شود، هرچند این هزینه با توجه به حساسیت سازه کاملاً توجیه‌پذیر است.

تحلیل مهندسی مقایسه گروت پایه سیمانی و اپوکسی

در ادبیات مهندسی عمران و صنعت ساختمان مدرن، انتخاب نوع گروت همواره با چالش تقابل میان “مقاومت در برابر ارتعاش” و “هزینه‌های پروژه” روبرو بوده است. گروت پایه سیمانی به واسطه فراوانی متریال و اجرای آسان، سال‌ها انتخاب اول مهندسان محاسب برای استخوان‌بندی بنا و ستون‌های فولادی است. با این حال، نیازهای خاص صنعتی و نصب ماشین‌آلات دوار با ارتعاش بالا، طراحان را به سمت استفاده از گروت‌های اپوکسی سوق داده است.

یکی از بحرانی‌ترین نقاط تفاوت، رفتار آن‌ها در برابر بارهای دینامیکی است. گروت اپوکسی به دلیل پیوندهای پلیمری مستحکم، علاوه بر مقاومت فشاری، مقاومت کششی و خمشی خیره‌کننده‌ای داشته و به هیچ وجه تحت لرزش‌های متوالی خرد نمی‌شود. در مقابل، گروت سیمانی با بهره‌گیری از رفتار سازگار با بتن فونداسیون، اتصالی همگن برای بارهای استاتیکی فراهم می‌کند که در پروژه‌های معمول ساختمانی از لحاظ اقتصادی کاملاً منطقی است.

خلاصه نکات کاربردی برای مهندسان و ناظران

• ممنوعیت سازه‌ای: جایگزینی گروت اپوکسی با گروت سیمانی معمولی در پایه‌ ماشین‌آلاتی که لرزش شدید دارند (پمپ‌های عظیم صنعتی) صرفاً با هدف کاهش هزینه‌ها، بدون بازنگری محاسبات ارتعاشی، یک ریسک مهندسی است.
• حساسیت به آلودگی: هنگام کار با گروت اپوکسی، سطح زیرکار (بتن فونداسیون) باید کاملاً خشک و عاری از گرد و غبار یا روغن باشد، در غیر این صورت چسبندگی رزین به شدت افت خواهد کرد.

راهنمای خرید گروت

بازار پر نوسان مصالح شیمیایی ساختمان، همواره آبستن برندهای مختلف و پیشنهادهای وسوسه‌انگیز قیمتی برای پیمانکاران است. اما به عنوان یک مهندس ناظر، اکیداً توصیه می‌کنم که برای خرید گروت، قیمت نهایی نباید تنها پارامتر تصمیم‌گیری شما باشد. این متریال حساس، رفتاری به شدت وابسته به تاریخ مصرف و انبارداری صحیح دارد. استفاده از پاکت‌هایی که در آن‌ها پودر دچار کلوخه‌شدگی شده است، می‌تواند فاجعه‌ای در مقاومت فشاری سازه به بار بیاورد. محصولی که باید بارهای سنگین اسکلت را به فونداسیون منتقل کند، به دلیل واکنش پیش از موعد با رطوبت هوا، خاصیت چسبندگی و انبساط خود را از دست داده و بیس‌پلیت را دچار نشست‌های خطرناک می‌کند. همیشه تاریخ تولید حک شده روی پاکت، نرمی پودر و داشتن گواهینامه معتبر را بررسی کنید.

چرا اجرای گروت‌ریزی پایه ستون بدون کیورینگ ممنوع است؟

بیایید تعارف را کنار بگذاریم. گروت تشنه آب است. در زیر بیس‌پلیت‌ها، اگر ملات تازه پس از گیرش اولیه به حال خود رها شود (مخصوصاً در لبه‌های آزاد بیرون‌زده)، واکنش شیمیایی به دلیل کمبود آب و تبخیر سریع متوقف شده و بلورهای C-S-H به درستی تشکیل نمی‌شوند. تحت بارهای لرزه‌ای، این گروت پوک و ضعیف در لبه‌ها به راحتی خرد شده یا دچار ترک‌های سطحی عمیق می‌شود که نتیجه آن نفوذ رطوبت به بولت‌ها، زنگ‌زدگی و فروپاشی ایمنی پروژه خواهد بود.

تجربه کارگاهی و اجرایی استفاده از گروت

من مهندس صادقی هستم و تجربه من نشان می‌دهد که تئوری‌های دانشگاهی تا زمانی که درگیر چالش‌های اجرایی نشوید، معنای واقعی پیدا نمی‌کنند. برخلاف نرم‌افزارهای طراحی که همه چیز را بی‌نقص محاسبه می‌کنند، در واقعیت کارگاه پر از اشتباهات اجرایی است.

چند سال پیش به عنوان ناظر عالی وارد پروژه یک مجتمع صنعتی شدم. پیمانکار برای افزایش سرعت کار و راحتی جریان یافتن گروت زیر بیس‌پلیت‌های عریض سوله، بدون هماهنگی ناظر مقدار زیادی آب (حدود 25% بیشتر از حد مجاز) به میکسر اضافه کرده بود. او معتقد بود این آب اضافی از زیر صفحه خارج می‌شود و مشکلی پیش نمی‌آید. گروت‌ریزی انجام شد. نتیجه؟ به دلیل افزایش شدید نسبت آب به سیمان (W/C)، پدیده آب‌انداختگی رخ داد و مقاومت فشاری ۲۸ روزه حتی به نیمی از مقدار طراحی هم نرسید و بدتر از آن، گروت دچار انقباض شد و بین صفحه ستون و ملات فضای خالی ایجاد شد. مجبور شدیم ستون‌ها را جک بزنیم، گروت معیوب را با چکش برقی تخریب کرده و با هزینه‌های گزاف دوباره اجرا کنیم. این تاوان نادیده گرفتن یک اصل ساده شیمی گروت بود. ما در شرکت ساختمانی صاد، پیش از اجرای گروت‌ریزی، کنترل‌های کارگاهی دقیقی روی پیمانه آب اعمال می‌کنیم تا از بروز چنین فجایع دردناکی جلوگیری کنیم.

گروت اپوکسی سه جزئی چیست؟

گروت اپوکسی سه جزئی یکی از انواع خاص و فوق‌مقاوم گروت‌ها است که در فرآیند تولید آن از سیمان و آب استفاده نمی‌شود. این متریال شامل رزین پایه، هاردنر (سخت‌کننده) و فیلر معدنی (ماسه سیلیسی بسیار سخت) است. این ترکیب باعث می‌شود تا ملات نهایی در برابر حملات شیمیایی، ضربات فوق‌سنگین و بارهای دینامیکی خردکننده مقاومت خیره‌کننده‌ای از خود نشان دهد. این تیپ گروت ابزاری قدرتمند در دست مهندسان مکانیک و سازه برای اجرای فونداسیون‌های پمپ‌ها، ژنراتورهای نیروگاهی و ریل‌های جرثقیل سقفی محسوب می‌شود.

خلاصه نکات کاربردی گروت اپوکسی برای مهندسان و ناظران

• زمان کارپذیری کوتاه (Pot Life): به دلیل واکنش سریع رزین و هاردنر، گروت اپوکسی بسیار زودگیر است و عملیات ریختن آن زیر صفحه باید به سرعت و با برنامه‌ریزی دقیق انجام شود.
• حساسیت به دما: واکنش اپوکسی گرمازاست و در هوای بسیار گرم ممکن است قبل از جای‌دهی کامل سخت شود، از این رو خنک نگه‌داشتن مصالح پیش از اختلاط در مناطق گرمسیری یک الزام اجرایی است.

گروت ابزاری بی‌بدیل در دست مهندسان برای خلق اتصالات مستحکم و ایمن است. با این حال، کارایی این متریال به شدت وابسته به کیفیت تولید کارخانه (فرمولاسیون دقیق و دانه‌بندی استاندارد) و دقت در اجرا (کنترل دقیق آب، اختلاط مکانیکی و کیورینگ مداوم) است. مهندسان و ناظران باید آگاه باشند که استفاده از گروت‌های فاقد استاندارد یا اجرا در شرایط نامناسب، صرفاً منجر به نشست سازه، تخریب بیس‌پلیت و هزینه‌های گزاف ترمیم در سال‌های آتی خواهد شد. سرمایه‌گذاری روی متریال استاندارد و نظارت اصولی، تضمین‌کننده دوام و ایمنی پروژه در درازمدت خواهد بود.
