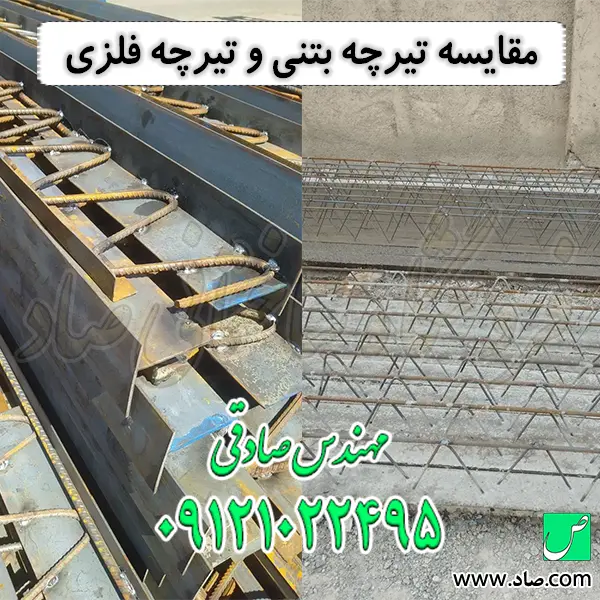

مقایسه تیرچه بتنی و تیرچه فلزی

تفاوت تیرچه بتنی و تیرچه فلزی (کرومیت) چیست؟

تیرچه بتنی (خرپایی) مصالحی سنتی، سنگین و نیازمند ساپورت‌های موقت است که پیوستگی بی‌نظیری با اسکلت‌های بتنی ایجاد می‌کند؛ اما تیرچه فلزی یا کرومیت، یک مقطع فولادی باز، سبک‌تر و خودایستا است که برای اجرای سریع سقف‌ها، به‌ویژه در اسکلت‌های فلزی، کاربرد فراوانی دارد.

به عنوان یک مهندس عمران و طراح سازه، همیشه به همکارانم گوشزد می‌کنم که انتخاب نوع سیستم سقف، فقط انتخاب یک روش اجرا نیست. این انتخاب مستقیماً با رفتار لرزه‌ای دیافراگم، سرعت پیشرفت پروژه و هزینه‌های بالاسری گره خورده است. برای درک بهتر این موضوع، سه اصل کاربردی و مهندسی زیر را که حاصل سال‌ها حضور در کارگاه‌های ساختمانی است، همیشه به یاد داشته باشید:

• بررسی دیتیل‌های جوشکاری در تیرچه کرومیت به شدت حساس است. تجربه من در شرکت ساختمانی صاد نشان می‌دهد اجرای تیرچه فلزی بدون کنترل دقیق کیفیت جوشِ آرماتورهای زیگزاگ به ورق تحتانی و نبشی فوقانی، مساوی است با گسیختگی برشی قطعی در زمان بتن‌ریزی.
• توجه به شمع‌بندی (جک‌زدن) دقت کنید. حذف خودسرانه شمع‌ها در اجرای تیرچه بتنی پیش از گیرش نهایی بتن، یک خودکشی مهندسی و عامل اصلی شکم دادن سقف و خیزهای دائمی آزاردهنده است.
• فریب برآوردهای ریالی اولیه را نخورید. تیرچه بتنی در ظاهر ارزان‌تر از تیرچه کرومیت است؛ اما اگر هزینه اجاره جک و قالب، زمان طولانی‌تر اجرا و دستمزد بیشتر اکیپ سقف‌زن را محاسبه کنید، متوجه می‌شوید که در بسیاری از پروژه‌ها، این یک خطای محاسباتی فاحش است.

ماهیت تیرچه بتنی و تیرچه فلزی

پیش از آن که وارد میدان نبرد و مقایسه تیرچه بتنی و تیرچه فلزی شویم، باید ساختار این دو المان باربر را از منظر مهندسی سازه بشناسیم. ما در شرکت ساختمانی صاد بارها شاهد بوده‌ایم که عدم شناخت رفتار استاتیکی این مصالح در حین اجرا و پس از آن، به تحمیل هزینه‌های گزاف مقاوم‌سازی منجر شده است.

تیرچه بتنی (خرپای فولادی با پاشنه بتنی)

تیرچه بتنی سنتی‌ترین و پرکاربردترین المان در سقف‌های تیرچه‌بلوک ایران است. هسته اصلی این تیرچه یک خرپای فضایی ساخته شده از میلگردهای کششی (تحتانی)، میلگرد فشاری (فوقانی) و آرماتورهای عرضی (زیگزاگ) است که قسمت پایین آن در یک پاشنه بتنی به ابعاد حدودی 10 × 14 سانتی‌متر مدفون شده است. این پاشنه بتنی به عنوان قالبِ درجا عمل کرده و نشیمن‌گاه بلوک‌ها را فراهم می‌کند. اما نقطه ضعف پاشنه آشیل آن چیست؟ وزن بالای خود تیرچه و عدم توانایی تحمل بار بتن خیس بدون شمع‌بندی. در واقع تیرچه بتنی تا قبل از خشک شدن بتن سقف، هیچ گونه خودایستایی ندارد.

تیرچه فلزی یا کرومیت

در سمت دیگر رینگ، تیرچه فلزی یا کرومیت قرار دارد. مصالحی که ماهیت آن کاملاً فولادی است. ترکیب اصلی شامل یک ورق فولادی در بال تحتانی، یک نبشی یا پروفیل در بال فوقانی و میلگردهای زیگزاگ است که این دو را به هم متصل می‌کنند. راز برتری اجرایی این محصول در طراحی آن به عنوان یک تیرِ خودایستا نهفته است. این تیرچه طوری طراحی شده است که می‌تواند وزن خود، وزن بلوک‌ها، بتن خیس و عوامل اجرایی را بدون نیاز به حتی یک عدد جک یا شمع تحمل کند. این ویژگی، اجرای همزمان چندین سقف را ممکن می‌سازد و سرعت پروژه را به شکل خیره‌کننده‌ای افزایش می‌دهد.

برای سقف سازه، تیرچه بتنی بهتر است یا فلزی؟

به عنوان مهندس صادقی، بارها با کارفرمایانی مواجه شده‌ام که می‌پرسند بالاخره کدام بهتر است؟ پاسخ کوتاه من همیشه این است: هیچ کدام! هیچ مصالحی در دنیا وجود ندارد که برای همه سناریوها بهترین باشد. بحث ما بر سر بهینه‌سازی عملکرد نسبت به نوع اسکلت و برنامه زمان‌بندی پروژه است.

اجازه بدهید یک خاطره کارگاهی از یک پروژه واقعی را برایتان نقل کنم. چند سال پیش برای ارزیابی یک مجتمع تجاری با اسکلت فلزی دعوت شدم. پیمانکار برای کاهش هزینه‌های خرید، به جای کرومیت از تیرچه بتنی استفاده کرده بود. استدلال او این بود که تیرچه بتنی متری چند ده هزار تومان ارزان‌تر است. اما در زمان اجرا فاجعه رخ داد! به دلیل اینکه پاشنه بتنی نمی‌توانست مستقیماً روی بال پل‌های فلزی قرار بگیرد، اکیپ اجرایی مجبور شد زیر تمام تیرهای اصلی را قالب‌بندی و تخته‌گذاری کند. از سوی دیگر، به دلیل ارتفاع طبقات، تامین جک و داربست برای شمع‌بندی زیر تیرچه‌های بتنی هزینه سرسام‌آوری به پروژه تحمیل کرد. در نهایت نه تنها پولی پس‌انداز نشد، بلکه پروژه دو ماه تاخیر خورد.

تیم ما در شرکت ساختمانی صاد در پروژه‌های مشابه رویکرد متفاوتی دارد. در اسکلت‌های فلزی، ما منحصراً از تیرچه کرومیت استفاده می‌کنیم. ورق تحتانی کرومیت به راحتی روی بال پل فلزی نشسته و جوش می‌شود. هیچ نیازی به قالب‌بندی زیر تیر نیست و چون شمع‌بندی حذف می‌شود، می‌توانیم همزمان در سه طبقه سقف‌ها را آماده کرده و در یک روز بتن‌ریزی کنیم. این یعنی پیروزی مهندسی بر زمان.

اما در مقابل، برای یک ساختمان مسکونی ۴ طبقه با اسکلت بتنی، تیرچه خرپای بتنی پادشاهی می‌کند. بتنِ پاشنه تیرچه با بتن خیسِ سقف و تیرهای اصلی درگیر شده و یک دیافراگم صلب و یکپارچه ایجاد می‌کند که رفتار لرزه‌ای فوق‌العاده‌ای دارد.

اشتباه مرگبار در انتخاب بین تیرچه بتنی و کرومیت

بزرگترین اشتباه مرگبار در کارگاه‌های ساختمانی، نادیده گرفتن رفتار برشی تیرچه‌ها در تکیه‌گاه‌هاست. در تیرچه کرومیت، به دلیل اینکه تا قبل از گرفتن بتن سقف، تمام بار روی همان ورق فولادی نازک و زیگزاگ‌های انتهایی است، اگر ورق‌های تقویتی برشی (معروف به گوشواره) در دو سر تیرچه به درستی طراحی و جوشکاری نشده باشند، به محض پمپاژ بتن، تیرچه از ناحیه تکیه‌گاه پاره شده و سقف فرو می‌ریزد.

از سوی دیگر، اشتباه رایج در تیرچه بتنی، باز کردن زودتر از موعدِ جک‌های زیر سقف است. بتن برای رسیدن به مقاومت ۲۸ روزه خود نیاز به زمان دارد. برداشتن شمع‌ها در روز دهم (به بهانه تسریع کار)، باعث ایجاد خیز دائمی (شکم دادن سقف) و ترک‌خوردگی‌های عمیق در موزاییک‌ها و گچ‌کاری طبقه پایین در ماه‌های آینده خواهد شد.

مقایسه رفتار تیرچه‌ها در اسکلت‌های مختلف

برای یک تحلیل دقیق، باید تیرچه بتنی و فلزی را نه به صورت انتزاعی، بلکه در بستر واقعی سازه (نوع اسکلت) مقایسه کنیم. آیین‌نامه‌های طراحی مانند مبحث نهم و دهم مقررات ملی ساختمان، الزامات سختی را برای هر سیستم تعیین کرده‌اند.

مقایسه در اسکلت بتنی

در سازه‌های دارای تیر و ستون بتنی، استفاده از تیرچه خرپایی بتنی سازگاری بسیار بالاتری دارد.

• اتصال تکیه‌گاهی: میلگردهای کششی تیرچه بتنی به راحتی به داخل شبکه آرماتورهای تیر اصلی (پوتر) نفوذ کرده و مهار می‌شوند.
• یکپارچگی دیافراگم: از آنجا که جنس پاشنه تیرچه، تیرهای اصلی و دال رویه همگی از بتن است، پدیده درز سرد به حداقل رسیده و سقف در برابر زلزله کاملاً یکپارچه عمل می‌کند. استفاده از تیرچه کرومیت در اسکلت بتنی نیازمند اجرای کلاف‌های فلزی در جان تیر بتنی است که پردردسر و غیراصولی است.

مقایسه در اسکلت فلزی

در سازه‌های دارای اسکلت فولادی، تیرچه فلزی (کرومیت) بی‌رقیب است.

• حذف قالب‌بندی: ورق تحتانی تیرچه فلزی روی بال تیرآهن قرار گرفته و لبه‌های بلوک‌ها (سفال، سیمانی یا یونولیت) مماس با تیرهای اصلی چیده می‌شوند. هیچ نیازی به تخته‌گذاری زیر تیرها نیست.
• سرعت اتصال: تیرچه فلزی تنها با چند خال جوش استاندارد به تیر اصلی فیکس می‌شود و خطر لغزش در حین بتن‌ریزی را به صفر می‌رساند. اما تیرچه بتنی روی اسکلت فلزی همیشه ناپایدار است تا زمانی که بتن سقف ریخته شود.

مقایسه با تیرچه پیش‌تنیده

همانطور که در مقالات قبلی شرکت ساختمانی صاد به تفصیل بررسی کردیم، تیرچه پیش‌تنیده نسل جدیدی از تیرچه‌های بتنی است که فاقد آرماتور زیگزاگ بوده و با تکنولوژی وایرهای پیش‌کشیده تولید می‌شود.

• دهانه‌های بلند: اگر دهانه شما بیش از ۷ متر است، تیرچه بتنی معمولی جوابگو نیست. در اینجا باید بین تیرچه کرومیت و پیش‌تنیده انتخاب کنید. کرومیت با افزایش سایز ورق و نبشی پاسخگوست اما به شدت گران می‌شود. در اینجا تیرچه پیش‌تنیده اقتصادی‌ترین و مهندسی‌ترین انتخاب است.
• خیز منفی: تیرچه‌های پیش‌تنیده ذاتاً دارای یک قوس به سمت بالا (خیز منفی) هستند که پس از بتن‌ریزی صاف می‌شود. این ویژگی باعث می‌شود در دهانه‌های بلند، سقف کاملاً تراز و بدون لرزش باقی بماند؛ مزیتی که در کرومیت‌های دهانه بلند به سختی تامین می‌شود.

راهنمای عملی بهترین انتخاب بین تیرچه بتنی و کرومیت

با توجه به نوسانات قیمت فولاد و بتن، استراتژی انتخاب ما باید بر اساس شرایط خاص هر پروژه بهینه‌سازی شود. جلوگیری از خواب سرمایه ایجاب می‌کند که نگاهی جامع به چرخه ساخت داشته باشیم. اگر می‌پرسید برای پروژه من کدام سقف مناسب است، به این لیست کاربردی دقت کنید:

ساختمان‌های مسکونی تا ۵ طبقه با اسکلت بتنی

• قطعاً تیرچه بتنی. هزینه‌های خرید پایین‌تر است و چون طبقات کم است، زمان صرف شده برای شمع‌بندی تاثیر مخربی روی کل زمان‌بندی پروژه ندارد.

مجتمع‌های تجاری و پروژه‌های انبوه‌سازی با اسکلت فلزی

• قطعاً تیرچه فلزی (کرومیت). قابلیت بتن‌ریزی همزمان چند سقف و حذف کامل شمع‌بندی، سرعت بازگشت سرمایه را به شدت افزایش می‌دهد.

پروژه‌های بازسازی یا طبقات الحاقی

• تیرچه کرومیت. در طبقات الحاقی، معمولاً سقف پایین توان تحمل فشار جک‌های شمع‌بندی را ندارد. ویژگی خودایستایی کرومیت اینجا یک ناجی واقعی است.

دهانه‌های بین ۷ تا ۹ متر

• تیرچه پیش‌تنیده یا کرومیت دوبل. تیرچه بتنی خرپایی در این دهانه‌ها مردود است (L > 7m). اگر اسکلت بتنی است از پیش‌تنیده و اگر فلزی است از کرومیت‌های سنگین با طراحی خاص استفاده کنید.

اشتباهات رایج اجرایی و راهکارهای مهندسی

تجربه من در نظارت بر ده‌ها اسکلت ساختمانی نشان می‌دهد که اکثر خرابی‌های سقف، نه به خاطر نوع تیرچه، بلکه به دلیل اجرای غیر استاندارد توسط اکیپ‌های فاقد صلاحیت است. یکی از اشتباهات رایج، عدم اجرای صحیح کلاف میانی (Tie Beam) یا همان ژوئن است. چه در تیرچه بتنی و چه در تیرچه فلزی، وقتی دهانه از ۴ متر تجاوز می‌کند، اجرای کلاف میانی عمود بر جهت تیرچه‌ها برای توزیع یکنواخت بار و جلوگیری از لرزش سقف الزامی است. برخی پیمانکاران در سقف کرومیت به اشتباه تصور می‌کنند چون تیرچه خودایستا است، نیازی به ژوئن ندارد!

همچنین، جوشکاری آویزهای سقف کاذب (مثل رابیتس یا کناف) به ورق تحتانی تیرچه کرومیتِ بارگذاری شده، یک خطای مرگبار است. این کار باعث ایجاد تنش حرارتی و کاهش سطح مقطع کششی ورق شده و خطر گسیختگی را به همراه دارد.

در نهایت باید گفت که مقایسه تیرچه بتنی و تیرچه فلزی مانند مقایسه دو ابزار تخصصی در جعبه ابزار مهندسی است. تیرچه بتنی قهرمان بلامنازع اسکلت‌های بتنی، یکپارچگی و اقتصاد مصالح است. اما تیرچه کرومیت، جنگجوی سرسختِ سرعت، دهانه‌های آزاد و اسکلت‌های فلزی است. انتخاب هوشمندانه بین این دو سیستم است که هنر مهندسی عمران را به رخ می‌کشد.

اگر در حال برنامه‌ریزی برای احداث یک سازه جدید هستید و در انتخاب سیستم سقف بین تیرچه بتنی، کرومیت یا پیش‌تنیده دچار تردید شده‌اید، تیم مهندسی شرکت ساختمانی صاد با تکیه بر دانش روز و تجربه سال‌ها اجرای موفق انواع اسکلت‌ها و سقف‌های سازه‌ای، آماده ارائه مشاوره تخصصی و طراحی بهینه‌ترین سیستم برای شماست. مهندسی دقیق امروز، تضمین ایمنی و آرامش فرداست.
