جایگزین یونولیت سقفی

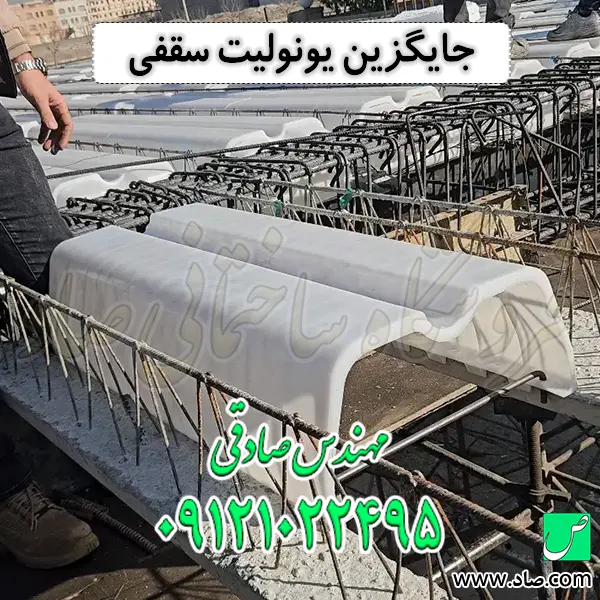

جایگزین یونولیت سقفی چیست؟

جایگزین یونولیت سقفی در واقع قطعاتی پلیمری، فلزی یا سیمانی هستند که با حذف کامل خطر حریق و جلوگیری از نشت شیرابه بتن، فضای خالی بین تیرچه ها را پر کرده و عموماً قابلیت استفاده مجدد در پروژه های عمرانی را دارند.

علت جایگزینی یونولیت سقفی در ساختمان

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه. سال ها حضور با چکمه های گلی در کف کارگاه های ساختمانی و سر و کله زدن با انواع مصالح، دیدگاه مرا نسبت به متریال های سنتی به شدت تغییر داده است. در دهه های گذشته، فوم سقفی یا همان پلاستوفوم پادشاه بلامنازع سقف های تیرچه بلوک بود. سبکی خیره کننده و قیمت اولیه پایین، هر پیمانکاری را وسوسه می کرد. اما واقعیت های کارگاهی و فجایعی که به چشم دیده ام، خط بطلانی بر این متریال کشید. مبحث سوم مقررات ملی ساختمان در ویرایش های جدید خود به شدت روی رفتار مصالح در برابر حریق حساس شده است. برخلاف کاتالوگ های تبلیغاتی که از کلمه دروغین نسوز استفاده می کنند، ورق های پلی استایرن حتی از نوع کندسوز، در برابر حرارت مستقیم ذوب شده و گازهای به شدت سمی تولید می کنند که راه های فرار را مسدود می کند. اینجاست که پیدا کردن بهترین جایگزین یونولیت در سقف تیرچه بلوک دیگر یک انتخاب لوکس نیست، بلکه یک الزام قانونی و اخلاقی برای حفظ جان انسان ها است.

اجازه بدهید خاطره ای از یک پروژه برج سازی در سال گذشته برایتان نقل کنم. در طبقه هفتم یک اسکلت بتنی، پیمانکار اصرار عجیبی بر استفاده از بلوک های یونولیتی ارزان قیمت داشت. استدلال او صرفه جویی در هزینه ها بود. روز بتن ریزی سقف فرا رسید. پمپ هوایی با فشار بالا شروع به پمپاژ بتن کرد. ناگهان شلنگ پمپ با یک حرکت ضربه ای به سطح بلوک ها برخورد کرد. یونولیت در برابر این ضربه مانند دستمال کاغذی از هم دریده شد. بتن با وزن مخصوص دو هزار و چهارصد کیلوگرم بر متر مکعب به داخل فضای خالی زیر سقف فرو ریخت. نتیجه؟ شکم دادن وحشتناک سقف، هدر رفتن بیش از سه متر مکعب بتن با عیار بالا و ایجاد یک پل حرارتی و صوتی جبران ناپذیر. همانجا دستور توقف کار را دادم. برای طبقات بعدی، از قالب پلاستیکی سقف جایگزین یونولیت استفاده کردیم. استقامت. این کلمه در کارگاه یعنی همه چیز. قالب های جدید زیر پای کارگران و ضربات پمپ خم به ابرو نیاوردند و کیفیت سطح زیرین بتن پس از قالب برداری به قدری صیقلی بود که هزینه گچ و خاک سقف به شدت کاهش یافت.

بررسی تخصصی انواع جایگزین ها از نگاه یک طراح سازه

تغییر پارادایم از مصالح یکبار مصرف به مصالح چندبار مصرف، یک اصل اساسی در جلوگیری از کهنگی محتوای مهندسی و به روز بودن دانش ماست. امروزه در بازار با گزینه های متعددی روبرو هستیم که انتخاب از میان آن ها نیازمند تحلیل دقیق است. ما در شرکت ساختمانی صاد، تمامی این سیستم ها را در شرایط سخت کارگاهی تست کرده ایم و فروش و اجرای استاندارد آن ها را بر عهده داریم.

قالب لایت فرم سقفی

وقتی صحبت از مهندسی ارزش به میان می آید، قالب لایت فرم سقفی یکی از درخشان ترین ستاره های بازار است. این قالب ها از جنس پلیمرهای فشرده و مقاوم در برابر ضربه ساخته می شوند. ابعاد آن ها کاملاً استاندارد و منطبق بر فاصله آکس تا آکس تیرچه ها طراحی شده است. یکی از بزرگترین چالش های ما با بلوک های پلاستوفوم، خرد شدن لبه ها در زمان حمل و نقل و ایجاد ضایعات وحشتناک در کارگاه بود. لایت فرم ها به دلیل ساختار منعطف اما مستحکم، در برابر سقوط از ارتفاع مقاوم هستند. نکته ای که تجربه من نشان می دهد این است که استفاده از این قالب ها، خطر کرمو شدن بتن در جان تیرچه ها را به صفر می رساند، زیرا برخلاف یونولیت، هیچ شیرابه ای از درزهای آن ها به بیرون نشت نمی کند و بتن با تمام آب طرح اختلاط خود، فرآیند هیدراتاسیون را تکمیل می کند.

قالب فوم لس (Foamless) یا همان قالب بدون فوم

واژه فوم لس در ادبیات اجرایی امروز به معنای یک انقلاب در تمیزی کارگاه است. قالب فوم لس یا همان قالب بدون فوم، سیستم یکپارچه ای است که پس از گیرش اولیه بتن، به راحتی از زیر سقف خارج می شود. در پروژه های شرکت ساختمانی صاد، ما متوجه شدیم که استفاده از سیستم فوم لس، سرعت اجرای سقف کاذب را به شدت بالا می برد. وقتی شما پلاستوفوم را در سقف جا می گذارید، برای اجرای رابیتس یا کناف باید با سختی فراوان آویزگیری کنید و پلاستیک ها را سوراخ کنید که این کار باعث ریزش دانه های سفید و آلودگی محیط می شود. در سیستم بدون فوم، شما مستقیماً با سطح بتن روبرو هستید که اتصال یراق آلات سقف کاذب به آن با اطمینان صد در صد و با استفاده از میخکوب های چاشنی دار انجام می شود.

مقایسه هزینه های جایگزینی یونولیت سقفی

بیایید تعارف را کنار بگذاریم. در نهایت، این ماشین حساب است که در دفتر مدیر پروژه حرف آخر را می زند. مقایسه هزینه اجرای قالب پلاستیکی با یونولیت سقفی یکی از پر تکرار ترین سوالاتی است که همکاران از من می پرسند. اگر به صورت سطحی نگاه کنید، خرید یک بلوک یونولیتی بسیار ارزان تر از خرید یک قطعه پلیمری است. اما یک مهندس عمران هرگز به قیمت روی فاکتور نگاه نمی کند، بلکه هزینه تمام شده را محاسبه می کند.

فرض کنید یک ساختمان ده طبقه داریم. اگر بخواهید از فوم سقفی استفاده کنید، باید برای هر طبقه به طور مجزا بلوک بخرید، هزینه حمل و نقل بدهید و در نهایت بخش زیادی از آن ها در کارگاه خرد شده و دور ریخته می شوند. علاوه بر این، یونولیت ها به دلیل شکل پذیری، در زمان بتن ریزی شکم می دهند و در هر متر مربع، چندین لیتر بتن اضافه مصرف می شود. بتن اضافه یعنی پول هدر رفته و بار مرده اضافی برای سازه. حالا سناریوی دوم را بررسی کنیم. شما با خرید قالب پلاستیکی سقف جایگزین یونولیت، یک بار هزینه می کنید. این قالب ها حداقل پنجاه بار قابلیت استفاده مجدد دارند. یعنی در یک ساختمان ده طبقه، شما نه تنها هزینه قالب ها را مستهلک کرده اید، بلکه می توانید آن ها را برای پروژه بعدی شرکت ساختمانی صاد نگه دارید یا به عنوان دست دوم بفروشید. در یک تحلیل دقیق مالی، ارزان ترین جایگزین یونولیت سقفی در بلند مدت، قطعاً قالب های پلیمری چند بار مصرف هستند.

مقایسه سقف وافل با سقف تیرچه یونولیت

وقتی به دنبال اطلاعات جدید و ارزش افزوده در طراحی سازه هستیم، باید نگاهی کلان تر داشته باشیم. گاهی اوقات فقط عوض کردن بلوک پر کننده کافی نیست و باید کل سیستم سقف را ارتقا داد. مقایسه سقف وافل با سقف تیرچه بلوک یونولیت از منظر دینامیک سازه بسیار جذاب است. سقف وافل به عنوان یک سیستم دال مجوف دو طرفه عمل می کند. در اینجا دیگر خبری از تیرچه های پیش ساخته نیست.

در سقف تیرچه بلوک سنتی، بارها فقط در یک راستا منتقل می شوند، اما وافل بار را در دو راستای متعامد به تیرها و ستون ها منتقل می کند. این یعنی حذف تیرهای میانی آویزدار و رسیدن به دهانه های بلندتر. از نظر اجرایی، قالب های وافل همان نقش جایگزین را ایفا می کنند اما با عملکردی بسیار برتر. وافل ها پس از اجرا خارج می شوند و نمای زیرین سقف به شکل شبکه ای زیبا باقی می ماند که در بسیاری از پارکینگ ها یا فضاهای تجاری، حتی نیاز به سقف کاذب را از بین می برد. در حالی که سقف حاوی پلاستوفوم، همیشه یک نمای زشت و ناایمن دارد که باید سریعاً با گچ پوشانده شود. اگر کارفرما به دنبال دهانه های بالای هشت متر است، پیشنهاد قاطع من دور ریختن کامل تفکر تیرچه بلوک و استفاده از قالب های وافل است.

سه نکته مهندسی و اجرایی

برای درک بهتر رفتار این متریال های نوین، به عنوان یک ناظر سازه، سه اصل حیاتی را که در پروژه های اجرایی کشف کرده ام، در اختیار شما قرار می دهم. این نکات تفاوت بین یک اجرای بنایی و یک اجرای مهندسی را رقم می زنند:

1. روغن کاری قالب ها قبل از اجرا: هرگز قالب های پلاستیکی یا فوم لس را بدون استفاده از روغن قالب پایه آبی رها نکنید. تجربه نشان می دهد که عدم روغن کاری باعث چسبندگی شیرابه بتن به پلیمر شده و در زمان قالب برداری، لبه های تیز بتن دچار پریدگی و آسیب می شوند. این یک خطای رایج در میان اکیپ های اجرایی تازه کار است.
2. کنترل دقیق خیز منفی قبل از بتن ریزی: بر خلاف یونولیت که صلبیت پایینی دارد، قالب های جایگزین وزن بیشتری به جک های صلیبی وارد می کنند. ناظران باید قبل از صدور مجوز بتن ریزی، مطمئن شوند که جک های زیر سقف در فواصل حداکثر هشتاد سانتی متر قرار گرفته اند تا از هرگونه دفرمگی پیشگیری شود.
3. اجرای اصولی اورلپ شبکه حرارتی: در سیستم های نوین سقف، به دلیل صیقلی بودن سطح قالب ها، اسپیسرهای پلاستیکی باید با دقت بیشتری جایگذاری شوند تا آرماتورهای حرارتی دقیقاً در وسط ضخامت دال بتنی قرار گیرند. نشستن میلگرد روی قالب یعنی فاجعه زنگ زدگی در دوران بهره برداری.

چالش های آکوستیک و حرارتی جایگزینی فوم سقفی

یکی از مقاومت هایی که پیمانکاران سنتی در برابر حذف پلاستوفوم نشان می دهند، بحث عایق بودن آن است. آن ها می گویند یونولیت عایق صدا و حرارت است. اما بیایید با عینک مبحث نوزدهم مقررات ملی ساختمان به این موضوع نگاه کنیم. بله، فوم پلی استایرن انبساطی ضریب انتقال حرارت پایینی دارد، اما وقتی شما آن را در میان تیرچه های بتنی محصور می کنید، عملاً صدها پل حرارتی از طریق جان تیرچه ها ایجاد کرده اید. از نظر آکوستیک هم یونولیت به دلیل ساختار سلول بسته، هرگز یک عایق صوتی کوبه ای استاندارد محسوب نمی شود.

در راهکارهای نوین که ما در شرکت ساختمانی صاد ارائه می دهیم، با حذف فوم و ایجاد سقف مجوف توخالی با استفاده از قالب فوم لس یا همان قالب بدون فوم، هوای محبوس شده در فضای خالی بین سقف اصلی و سقف کاذب، عملکردی به مراتب بهتر به عنوان عایق حرارتی از خود نشان می دهد. هوا، اگر راکد بماند، یکی از ارزان ترین و بهترین عایق های طبیعی است. ضمن اینکه با حذف بلوک های پلیمری، خطر واکنش های شیمیایی مخرب با سیمان در دراز مدت نیز به طور کامل مرتفع می شود.

مشاوره مهندسی جایگزین یونولیت سقفی

نوشتن از کیفیت یک چیز است و لمس آن در کف کارگاه چیز دیگر. بازار مصالح ساختمانی امروز پر از مواد بازیافتی و بی کیفیت است که تحت عنوان بهترین جایگزین یونولیت در سقف تیرچه بلوک به فروش می رسند. استفاده از پلاستیک های بازیافتی شکننده در تولید قالب لایت فرم سقفی، باعث می شود این قالب ها در همان استفاده دوم زیر آفتاب کارگاه خشک شده و ترک بخورند.

من، مهندس صادقی، شخصاً بر فرآیند کنترل کیفیت قطعات پلیمری نظارت دارم. شرکت ساختمانی صاد با افتخار اعلام می کند که تامین کننده اصلی نسل جدید قالب های سقفی با ضمانت نامه کتبی تعویض است. ما به شما محصولی می فروشیم که از آزمون های سخت مقاومت فشاری و تست های ضربه سربلند بیرون آمده است. وقتی شما متریال خود را از یک تیم مهندسی تهیه می کنید، در واقع فقط یک کالا نخریده اید، بلکه مشاوره تخصصی، نقشه های چیدمان قالب و پشتیبانی در زمان قالب برداری را نیز به کارگاه خود برده اید. صنعت ساختمان دیگر تحمل آزمون و خطا را ندارد. حوادث تلخ آتش سوزی در کارگاه های در حال ساخت، زنگ خطری است که باید همه ما را بیدار کند. پافشاری بر استفاده از مصالح منسوخ شده، نه تنها توجیه اقتصادی ندارد، بلکه ریسک های حقوقی سنگینی برای ناظر و مجری به همراه خواهد داشت. مقایسه هزینه اجرای قالب پلاستیکی با یونولیت سقفی به وضوح نشان داد که مسیر سودآوری از هوشمندی در انتخاب مصالح می گذرد.

زمان آن رسیده است که با شجاعت مهندسی، تغییر را بپذیریم. استفاده از قالب پلاستیکی سقف جایگزین یونولیت و حرکت به سمت سیستم های نوین مانند سقف وافل، گامی بزرگ در جهت ارتقای کیفیت ساخت و ساز در کشور است. شرکت ساختمانی صاد در این مسیر گذار، در کنار شما ایستاده است تا با ارائه مشاوره های صادقانه و محصولات درجه یک، تجربه ای متفاوت از یک اجرای ایمن، سریع و اقتصادی را برای پروژه های شما رقم بزند.

قالب جایگزین یونولیت سقفی چیست؟

قالب جایگزین یونولیت سقفی (فوم سقفی) سیستمی یکپارچه از قالب‌های پلیمری غیرماندگار (لایت‌فرم، فوم‌لس یا یونولس) است که وظیفه جایگزینی بلوک‌های پلی‌استایرن منبسط‌شده در سقف‌های تیرچه‌بلوک، تضمین ایمنی در برابر حریق، کاهش بار مرده سازه، امکان استفاده مجدد تا ۳۰ تا ۵۰ بار، و ارتقای کیفیت بتن‌ریزی و شکل‌گیری جان تیرچه را بر عهده دارد.

نکات مهندسی نصب و بهره‌برداری از قالب جایگزین یونولیت سقفی

• محاسبات مدول و پایداری زیرسازی: تجربه کارگاهی نشان می‌دهد هرگز نباید قالب جایگزین یونولیت سقفی را بدون بررسی دقیق فاصله محور تیرچه‌ها، بارهای حین اجرا و ظرفیت شمع‌بندی مستقر کرد. عملکرد ایمن و جلوگیری از جابجایی قالب ارتباط مستقیمی با اجرای زیرسازی استاندارد، نوع جک‌های سقفی و کیفیت تیرچه‌های پیش‌ساخته دارد.
• سیستم‌های قفل و مهار قالب (Locking Systems): طراحی لبه‌های قفل‌شونده و استفاده از پین‌ها یا اتصالات مکانیکی باید به گونه‌ای باشد که از پدیده‌های مخربی نظیر لغزش جانبی و بالا آمدن قالب در حین بتن‌ریزی جلوگیری شود تا جریان بتن به سمت جان تیرچه همواره یکنواخت و پیوسته بماند.
• سیستم کنترل کیفیت و جداسازی (Decoffering): شارژ بتن روی قالب با ویبره مناسب انجام می‌شود. عدم اجرای صحیح زمان قالب‌برداری و ابزار جداسازی باعث آسیب به سطح بتن و کاهش عمر مفید قالب‌های پلیمری شده و خطر ترک‌خوردگی دال در اثر تنش‌های اولیه را به دنبال دارد.

تحلیل جامع استانداردها و آیین‌نامه‌های قالب جایگزین یونولیت سقفی در صنعت ساختمان

قالب جایگزین یونولیت سقفی و سیستم‌های لایت‌فرم به‌عنوان قلب تپنده اجرای سقف‌های تیرچه‌بلوک مدرن، نیازمند رعایت دقیق استانداردهای مهندسی و آیین‌نامه‌های ملی هستند. این استانداردها مسیر مشخصی را برای تضمین ایمنی حریق، مدیریت بارهای مرده، و اطمینان از عملکرد صحیح قالب‌های غیرماندگار ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های اجرایی را در قالب کاربردهای مختلف قالب‌بندی سقفی به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش مبحث نهم و نشریه ۵۴۳ در تضمین کیفیت سقف

مبحث نهم مقررات ملی و نشریه ۵۴۳ به‌عنوان مراجع قانونی طراحی و اجرای سقف‌های تیرچه‌بلوک، نقش حیاتی در حفظ کیفیت قالب جایگزین یونولیت سقفی دارند. این مباحث اطمینان می‌دهند که قالب‌ها حداقل فاصله جان تیرچه و ضخامت دال بتنی را تامین کنند. قالبی که بیش از ظرفیت مجاز تحت بار حین اجرا قرار گیرد مستعد تغییر شکل است و طبق این استانداردها نیازمند بازرسی ابعادی و مقاومت فشاری پیش از بتن‌ریزی در قطعات باربر می‌باشد.

استانداردهای مبحث سوم و الزامات ایمنی حریق

مبحث سوم مقررات ملی جزو مهم‌ترین مراجع فنی در حوزه کنترل آتش‌سوزی مصالح سقفی است. بر اساس این مبحث، استفاده از یونولیت‌های غیراستاندارد محدود شده و قالب‌های جایگزین غیرماندگار به‌دلیل عدم باقی‌ماندن در سازه و مقاومت حرارتی بالاتر، اولویت دارند. همچنین دمای سطح قالب در هنگام بتن‌ریزی رصد می‌شود تا از پدیده چسبندگی یا تغییر شکل پلیمر جلوگیری گردد.

وظیفه تأییدیه‌های مرکز تحقیقات در مدیریت کیفیت قالب

تأییدیه‌های مرکز تحقیقات راه، مسکن و شهرسازی، استفاده از قالب جایگزین یونولیت سقفی را به‌عنوان روش ایمن‌تر تامین فضای خالی سقف می‌شناسد. این استاندارد ایجاب می‌کند که مقاومت مکانیکی قالب در برابر بارهای حین اجرا (حداقل ۲۰۰ کیلوگرم بر ۳۰ سانتی‌متر) تایید شود. انتقال و چیدمان قالب باید به‌گونه‌ای باشد که هیچ‌گونه پرتی یا جابجایی پیش از گیرش بتن رخ ندهد.

اهمیت مبحث دوازدهم برای بهره‌برداری ایمن

قالب‌های سقفی سازه‌هایی موقت با پتانسیل خطر بالا هستند. مبحث دوازدهم تضمین‌کننده ایمنی کارگران هنگام نصب، بتن‌ریزی و جداسازی قالب است. ورود کارگر روی قالب بدون شمع‌بندی کافی یا استفاده از ابزار نامناسب برای دکفراژ، به‌دلیل خطر سقوط یا آسیب به بتن، بدون تجهیزات ایمنی و ناظر اکیداً ممنوع است.

نگاهی مهندسی به تجهیزات قالب و شبکه‌های زیرسازی سقفی

در سیستم‌های قالب جایگزین یونولیت سقفی، اجزای پلیمری (قالب‌های لایت‌فرم، قفل‌ها) و شبکه‌های زیرسازی (جک‌های سقفی، تیرچه‌ها)، عناصر اصلی شکل‌دهنده به عملکرد سقف تیرچه‌بلوک هستند. استانداردها و ضوابط اجرایی متعددی به‌منظور جلوگیری از نفوذ رطوبت به بتن تازه، افت کیفیت سطح بتن در اثر چسبندگی، و تامین یکپارچگی خط تولید در طول زمان، در جایگاه اصلی تضمین کیفیت پروژه‌های عمرانی قرار دارند.

اهمیت مکانیک سیالات در بتن‌ریزی روی قالب

قالب‌های جایگزین با طراحی سطح صاف، بتن را مانند یک سیال هدایت کرده و از حبس هوا جلوگیری می‌کنند. محاسبه دقیق ویبره و اسلامپ بتن الزامی است. ویبره بیش از حد باعث بالا آمدن قالب و ویبره کمتر باعث کرموشدگی جان تیرچه می‌شود.

بهترین آزمون‌های کنترل کیفیت: بازرسی ابعادی و تست مقاومت فشاری

کنترل کیفیت قالب جایگزین یونولیت سقفی در مرحله پیش از بتن‌ریزی فوق‌العاده حساس است. آزمون بازرسی ابعادی قالب‌ها به‌صورت دوره‌ای انجام می‌شود تا از فاصله دقیق محور تیرچه‌ها اطمینان حاصل شود. همچنین بررسی مقاومت فشاری قالب برای اطمینان از عدم تغییر شکل در اثر بار کارگران و بتن تازه انجام می‌گیرد.

اهمیت سیستم‌های قفل و پرهیز از روش‌های ضربه‌ای

جابجایی قالب در حین بتن‌ریزی یکی از مهم‌ترین عوامل کاهش کیفیت سقف است. تیم‌های نظارتی شرکت ساختمانی صاد، استفاده از روش‌های مکانیکی مخرب مانند ضربه زدن به قالب برای تنظیم را اکیداً ممنوع کرده و اجرای قفل‌های استاندارد یا پین‌های ایمن را برای تثبیت قالب به شدت کنترل و الزام می‌کنند.

راهنمای جامع اجرای زیرسازی قالب (ضوابط سازه‌ای)

برای استقرار یک سیستم پایدار، پاکسازی سطح و اجرای شمع‌بندی استاندارد الزامی است. وزن بتن تازه روی قالب می‌تواند بار قابل‌توجهی ایجاد کند. شرکت ساختمانی صاد با تسلط کامل بر ضوابط قالب‌بندی و بارگذاری حین اجرا، اجرای زیرسازی قالب‌های جایگزین یونولیت سقفی را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید تا خطر ریزش به صفر برسد.

جمع‌بندی و راهنمای مهندسی برای انتخاب مدول بهینه

درک درست از نوع تیرچه (بتنی، کرومیت یا پیش‌تنیده) و دهانه سقف، تعیین‌کننده عرض قالب (۴۵ تا ۶۶ سانتی‌متر) است. ظرفیت استفاده مجدد قالب باید حداقل پاسخگوی چند سقف متوالی باشد تا تاخیر در تامین قالب پروژه را متوقف نکند. نمونه‌های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که خطرات ناشی از توقف بتن‌ریزی‌های سقفی را به حداقل می‌رساند.

مزایای سیستم‌های قالب جایگزین یونولیت سقفی (فوم سقفی و غیرماندگار)

1. مدیریت هزینه‌ها و توجیه اقتصادی بسیار بالا

• قالب جایگزین به‌دلیل قابلیت استفاده مجدد تا ۳۰ تا ۵۰ بار و حذف هزینه‌های تامین مداوم یونولیت، قیمت تمام‌شده سقف را به شدت کاهش می‌دهد. در پروژه‌های بزرگ، این اختلاف قیمت، صرفه‌جویی میلیاردی به همراه دارد.

2. ارتقای دقت شکل‌گیری جان تیرچه و کنترل کیفیت (QA/QC)

• استفاده از قالب‌های مدولار دقیق، خطای انسانی (جابجایی بلوک یا شکستگی یونولیت) را به طور کامل حذف می‌کند. این دقت باعث می‌شود مقاومت برشی و خمشی سقف تولیدی کاملاً یکنواخت و مطابق با محاسبات مهندسی باشد.

3. انعطاف‌پذیری و حفظ محیط زیست (Green Construction)

• در سیستم‌های قالب جایگزین مدرن، قالب پس از گیرش خارج شده و قابل بازیافت است. عدم تولید ضایعات یونولیت و جلوگیری از پخش ذرات پلاستیکی در کارگاه، این روش را به سبزترین متد تامین فضای خالی سقف تبدیل کرده است.

4. استقلال عملکردی و سرعت فوق‌العاده در اجرا

• سقف‌های متصل به قالب جایگزین یونولیت سقفی، توانایی اجرای سریع‌تر بدون نگرانی از شکستگی زیر پا را دارند. این سرعت برای پروژه‌های انبوه‌سازی که نیازمند بتن‌ریزی پیوسته هستند، یک الزام مطلق است.

معایب و چالش‌های اجرای سیستم قالب جایگزین یونولیت سقفی

1. هزینه‌های اولیه بالا برای تامین قالب و انبارش

• تجهیز کارگاه به سیستم قالب جایگزین نیازمند سرمایه‌گذاری برای خرید مجموعه قالب‌های پلیمری، ابزار جداسازی و فضای انبارش است که برای پروژه‌های کوچک با تعداد سقف پایین توجیه اقتصادی کمتری دارد.

2. نیاز به فضای انبار و لجستیک حمل قالب

• عملیات انتقال قالب نیازمند برنامه‌ریزی دقیق است. همچنین باید فضای سرپوشیده برای نگهداری قالب‌های استفاده‌شده فراهم شود. در پروژه‌های شهری با محدودیت فضای کارگاهی، مدیریت این تجهیزات گاهی چالش‌برانگیز است.

3. وابستگی به سرویس‌های دوره‌ای و اکیپ متخصص جداسازی

• سیستم‌های قالب جایگزین نیازمند آموزش کوتاه برای قفل‌گذاری و جداسازی صحیح هستند. در صورت کوچکترین آسیب به لبه‌های قفل یا تغییر شکل، کیفیت سقف بعدی تحت تاثیر قرار گرفته و نیاز به حضور تکنسین متخصص الزامی است.

4. فقدان عایق حرارتی و صوتی ذاتی

• برخلاف یونولیت که خاصیت عایق‌بندی دارد، قالب جایگزین پس از خارج شدن این ویژگی را تامین نمی‌کند. در صورت نیاز به عایق، باید لایه‌های جداگانه حرارتی یا صوتی در سقف کاذب یا روی دال اجرا شود.

تجهیزات و متعلقات مورد استفاده در اجرای قالب جایگزین یونولیت سقفی

انتخاب دقیق نوع قالب و متریال در کیفیت نهایی سقف نقش حیاتی دارد و باید کاملاً منطبق با نیازهای پروژه، نوع تیرچه و شرایط اقلیمی کارگاه باشد. مصالح مختلفی در بازار سقف‌سازی وجود دارد، اما دو مکانیزم مرسوم به ترتیب قالب لایت‌فرم (فوم‌لس) و قالب وافل یک‌طرفه هستند که بر اساس مشخصات مهندسی تیرچه انتخاب می‌شوند.

اجرای قالب‌های استاندارد پلی‌اتیلن یا پلی‌پروپیلن با ضخامت مناسب برای فضاهای کارگاهی و پروژه‌های انبوه‌سازی کاربرد فراوانی دارد. در شرایطی که کارفرما قصد اجرای سقف‌های متوالی را دارد، این قالب‌ها با مجهز شدن به سیستم‌های قفل و ابزار جداسازی، گزینه‌ای رایج و پایدار برای بتن‌ریزی هستند.

در مقابل، تجهیزات جانبی نظیر جک‌های سقفی با سرجک صلیبی، توانایی عالی در مدیریت بار حین اجرا دارند و از نشست زیرسازی جلوگیری می‌کنند. این جک‌ها با تنظیم ارتفاع دقیق، اپراتور را از تراز بودن سقف باخبر می‌سازند. در پروژه‌هایی که بتن‌ریزی به صورت شبانه‌روزی است، این سیستم‌های هوشمند تنها گزینه مهندسی و ایمن محسوب می‌شوند.

علاوه بر انتخاب نوع قالب، کیفیت مصالح مصرفی در تولید (مثل پلی‌اتیلن گرید بالا مقاوم در برابر UV) از عوامل تأثیرگذار بر عمر مفید تجهیزات است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان سازه و اجرا، بر اساس سطح تکنولوژی پروژه و استانداردهای روز، بهترین انتخاب سیستم‌های قالب جایگزین یونولیت سقفی را انجام می‌دهد؛ این رویکرد باعث کاهش چشمگیر توقفات و افزایش راندمان کارگاه می‌گردد.

اهمیت کیفیت زیرسازی، قفل‌گذاری و سیستم‌های جداسازی

بسترهای سازه‌ای و زیرساخت‌های مکانیکی در سیستم‌های قالب سقفی بسیار حساس هستند، زیرا پدیده‌هایی نظیر نشست نامتقارن شمع‌ها، جابجایی قالب و کرموشدگی بتن همواره آن‌ها را تهدید می‌کند. یک زیرساخت استاندارد برای قالب باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سقف دارد.

• جنس و کیفیت زیرسازی: شمع‌بندی باید با فاصله استاندارد و ظرفیت باربری کافی مطابق با بارهای دینامیکی بتن تازه اجرا شود. نشست زیرسازی باعث کج شدن قالب و از کار افتادن قفل‌ها می‌گردد.
• قفل‌ها و قطع جابجایی: استفاده از قالب بدون سیستم قفل استاندارد اکیداً ممنوع است. تکیه بر وزن بتن باعث لغزش قالب و ایجاد فاصله نامنظم در جان تیرچه می‌شود.
• اتصالات تیرچه به قالب: در شبکه‌های تیرچه‌بلوک، تمامی اتصالات باید با دقت بررسی شده و از پین‌های فشار قوی استفاده شود تا از بالا آمدن قالب در اثر ویبره جلوگیری گردد.
• نگهداری و انبارش صنعتی: نگهداری قالب در برابر نور مستقیم خورشید باید با پوشش مناسب انجام شود تا زوال پلیمر مانع استفاده مجدد نگردد.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون تغییر شکل ده‌ها متر مربع قالب، کرموشدگی جان تیرچه، و در نهایت سلب ایمنی کارگاه می‌شود که نیازمند ترمیم بتن با هزینه‌های سنگین خواهد بود.

مراحل گام به گام استقرار و بهره‌برداری از قالب جایگزین یونولیت سقفی

1. طراحی نقشه‌های اجرایی، جانمایی و اجرای زیرسازی

• اولین و حیاتی‌ترین گام، نقشه‌برداری کارگاه برای جانمایی تیرچه‌ها، بررسی فاصله محورها، و اجرای شمع‌بندی همراه با جک‌های انتظار بر اساس نقشه‌های سازه‌ای است.

2. نصب و چیدمان قالب (Form Placement)

• پس از نصب تیرچه‌ها، قالب‌های جایگزین یونولیت سقفی توسط کارگران چیده شده و روی لبه‌ها قفل می‌شوند. سپس تراز کردن دقیق و نصب کلاف‌های میانی انجام می‌گیرد.

3. اتصال متعلقات مکانیکی و آرماتوربندی

• آرماتورهای حرارتی و ادکا با فاصله مناسب روی قالب قرار می‌گیرند. اسپیسرها، میلگردهای منفی و شبکه فوقانی نصب و به اتاق کنترل کیفیت گزارش می‌شود.

4. بتن‌ریزی و تست سیستم

• اولین لایه بتن با ویبره مناسب ریخته شده و عملکرد قفل‌ها و عدم جابجایی قالب به دقت تست می‌شود. در این مرحله سطح دال صاف و یکنواخت کنترل می‌گردد.

5. راه‌اندازی، جداسازی و نگهداری دوره‌ای

• پس از گیرش اولیه، قالب‌ها با ابزار مخصوص جدا شده و تمیز می‌شوند. برنامه‌ریزی برای انبارش و بازرسی دوره‌ای قالب‌ها برای تحویل مستمر کارگاه در دستور کار قرار می‌گیرد.

نکات اجرایی کلیدی و ترفندهای کارگاهی قالب جایگزین یونولیت سقفی

• اصل چیدمان منظم و قفل کامل: طراحی چیدمان باید به‌گونه‌ای باشد که قالب‌ها بدون فاصله اضافی در کنار هم قرار گیرند. فاصله نامنظم باعث ضعف جان تیرچه می‌شود.
• ممنوعیت ضربه زدن به قالب: کوبیدن پتک به بدنه قالب برای تنظیم، باعث ایجاد فرورفتگی در پلیمر شده و به مرور زمان عمر مفید را کاهش می‌دهد.
• تمیزکاری و نظافت قالب پس از جداسازی: برای جلوگیری از چسبندگی بتن، قالب‌ها باید بلافاصله پس از دکفراژ با آب و برس تمیز شوند.
• پرهیز از بتن‌ریزی در هوای به شدت گرم: اگرچه قالب‌ها مقاوم هستند، اما دمای بالای محیط می‌تواند باعث انبساط پلیمر و تغییر ابعاد شود.
• بازرسی ماهانه لبه‌های قفل: ارتعاشات مداوم بتن‌ریزی باعث فرسودگی قفل‌ها می‌شود. آسیب جزئی در قفل، کیفیت سقف بعدی را تحت تاثیر قرار می‌دهد.
• کنترل زمان قالب‌برداری: جداسازی زودهنگام باعث آسیب به بتن تازه و جداسازی دیرهنگام باعث چسبندگی می‌شود. رعایت زمان استاندارد مبحث نهم الزامی است.
• بررسی سلامت ابزار جداسازی: این قطعات ایمنی در جداسازی استفاده می‌شوند و در صورت از کار افتادن، خطر آسیب به سطح بتن را افزایش می‌دهند.
• انبارش در سایه در مناطق گرمسیر: در اقلیم‌های گرم، پوشاندن قالب‌ها با برزنت مانع از زوال UV و کاهش عمر مفید می‌شود.

عیوب رایج در اجرای قالب جایگزین و روش‌های پیشگیری

در عمل اجرای سقف با قالب جایگزین یونولیت سقفی، مشکلاتی مانند جابجایی قالب، کرموشدگی جان تیرچه، آسیب به لبه‌های قفل و تغییر شکل ابعادی از موارد متداولی هستند که پیوستگی تولید و کیفیت سازه را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در زیرسازی، عدم سرویس قالب‌ها و استفاده از ویبره نامناسب است.

• جابجایی و بالا آمدن قالب (Uplift): معمولاً به‌علت قفل ناقص یا ویبره بیش از حد رخ می‌دهد. استفاده از پین‌های استاندارد و کنترل ویبره راه‌حل این مسئله است.
• کرموشدگی جان تیرچه: این مشکل نشان‌دهنده فاصله نامناسب قالب یا ویبره ناکافی است. اجرای دقیق فاصله ۱.۵ سانتی‌متری مطابق نشریه ۵۴۳ این ناهنجاری را کاملاً رفع می‌کند.
• چسبندگی بتن به قالب: استفاده از قالب کثیف یا جداسازی دیرهنگام باعث آسیب به سطح بتن می‌شود. تمیزکاری فوری و رعایت زمان دکفراژ راه‌حل این مشکل است.
• تغییر شکل ابعادی قالب (Deformation): انبارش نامناسب در برابر آفتاب یا بارگذاری بیش از حد باعث کاهش عمر مفید می‌شود. نگهداری در سایه و بازرسی دوره‌ای ایمنی را تضمین می‌کند.

برای حفظ کیفیت قالب جایگزین یونولیت سقفی، ضروری است پرسنل اجرا، مهارت کافی در کار با قفل‌ها و ابزار جداسازی را داشته باشند و این روند تحت نظارت مهندسین سازه اجرا شود. شرکت ساختمانی صاد با بهره‌گیری از تیم تخصصی اجرای سقف‌های مدرن، تضمین‌کننده تولید پایدار و بدون نقص سقف در پروژه‌های عمرانی مختلف است.

سیستم قالب جایگزین یونولیت سقفی یک فناوری پایه‌ای با مدیریت عالی مصالح و راندمان بالا برای پروژه‌های بزرگ عمرانی است، اما نیاز به سرمایه‌گذاری اولیه و تیم نگهداری دارد. سیستم یونولیت سقفی به‌دلیل اجرای ساده و عدم نیاز به جداسازی، در پروژه‌های کوچک ساختمانی بسیار پرکاربرد است، اما هزینه تمام‌شده سقف را بالا برده و خطرات ایمنی حریق در آن دخیل است.

قیمت‌گذاری و هزینه استقرار سیستم قالب جایگزین یونولیت سقفی

برآورد دقیق و مهندسی هزینه استقرار قالب جایگزین یونولیت سقفی، نیازمند آنالیز بهای دقیق از تعداد سقف مورد نیاز، قیمت روز مواد پلیمری، هزینه حمل و جزئیات اجرایی (مانند ابزار جداسازی) است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های لجستیک قالب می‌تواند منجر به خرید قالب‌های غیراستاندارد و در نهایت بروز مشکلاتی چون تغییر شکل شود. هزینه نهایی تابع چند متغیره از تعداد دفعات استفاده، نوسانات بازار پلیمر، دستمزد اکیپ اجرا و کرایه حمل است.

آنالیز بهای خرید قالب: مواد پلیمری، قفل و متعلقات

بخش عمده‌ای از هزینه اولیه مستقیماً به قیمت فرآوری و تزریق پلی‌اتیلن یا پلی‌پروپیلن با ضخامت مناسب در کارخانه بستگی دارد. قلب تپنده سیستم، کیفیت قفل‌ها، ضخامت دیواره و تجهیزات جانبی است. در محاسبات مهندسی (متره)، هزینه خرید قالب بر اساس تعداد واحد و قیمت خرید ابزار جداسازی محاسبه می‌شود.

تأثیر لجستیک و کرایه حمل بر قیمت تمام‌شده

در شرایط واقعی کارگاهی، فاصله کارخانه تا محل پروژه تعیین‌کننده اصلی قیمت تمام‌شده قالب است. کرایه حمل مجموعه‌های قالب بر اساس حجم محاسبه می‌شود. اگرچه قیمت پایه هر سقف با استفاده مجدد ارزان‌تر از یونولیت است، اما در پروژه‌های دورافتاده که تردد دشوار است، کرایه حمل بالا می‌تواند این مزیت اقتصادی را تحت تاثیر قرار دهد.

هزینه‌های پنهان: انبارش، ابزار و راه‌اندازی

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های جانبی نگهداری قالب است. هزینه فضای انبار سرپوشیده، خرید ابزار جداسازی، و از همه مهم‌تر آموزش اکیپ برای قفل‌گذاری صحیح، مستقیماً بر بهای تمام‌شده تجهیز کارگاه تأثیر می‌گذارند. همچنین خرید پوشش‌های محافظ UV نیز آیتمی مجزا محسوب می‌شود.

دستمزد اجرای اکیپ و پیچیدگی‌های جداسازی

دستمزد استادکار قالب‌بند و تکنسین به دلیل تخصصی بودن فرآیندها (مانند قفل‌گذاری دقیق و جداسازی بدون آسیب) نسبتاً بالاست. استفاده از تیم مجرب برای اجرای دقیق قالب جایگزین یونولیت سقفی و نگهداری صحیح، دستمزد مجزایی نسبت به کارهای سنتی می‌طلبد که تضمین‌کننده عمر مفید قالب‌ها در آینده خواهد بود.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه‌های سقفی

در یکی از پروژه‌های انبوه‌سازی بزرگ، دلیل توقف مداوم اجرای سقف، شکستگی مکرر یونولیت زیر پای کارگران و جذب رطوبت بتن تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی پروژه با جایگزینی کامل یونولیت با شبکه قالب‌های لایت‌فرم قفل‌شونده، ایمنی تردد را افزایش داده و مشکل توقف تولید را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات قالب‌بندی مدرن به اندازه خرید مصالح گران‌قیمت اهمیت دارد.

چالش زیرسازی قالب‌ها در دهانه‌های بلند

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در اجرای سقف در دهانه‌های بیش از ۵ متر، بار نقطه‌ای بالای جک‌ها و خطر نشست نامتقارن است. در پروژه‌های پیچیده ما، با استفاده از سیستم‌های شمع‌بندی متراکم‌تر و کلاف‌های میانی اضافی، پایداری قالب در برابر بار بتن تازه تامین گردید. این امر ضمن حفظ امنیت کل خط تولید سقف، خطر جابجایی قالب‌ها و فاجعه‌های ایمنی در کارگاه را به صفر رساند.
