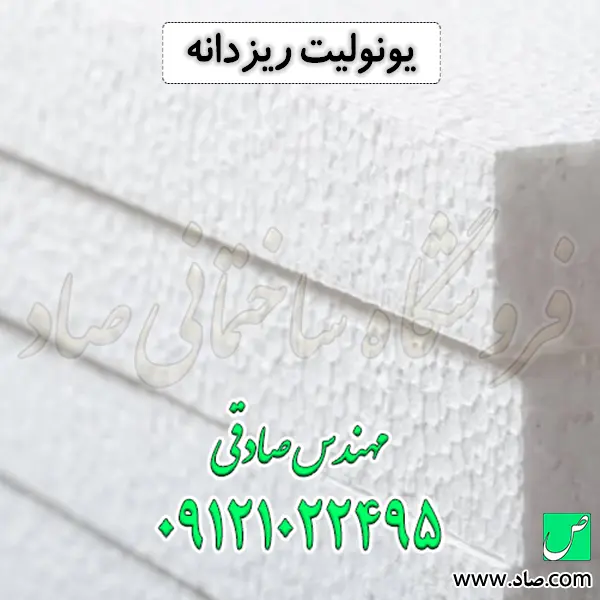

یونولیت ریزدانه

یونولیت سقفی ریزدانه چیست؟

فوم سقفی ریزدانه نوعی پلاستوفوم ساختمانی با تراکم سلولی بسیار بالا است که برای تحمل بارهای اجرایی سنگین، جلوگیری از نشت شیره بتن و افزایش ایمنی سقف تیرچه بلوک تولید می شود.

بر اساس سال ها حضور در کارگاه های ساختمانی و بررسی رفتار مصالح پلیمری تحت تنش های برشی و فشاری سه مزیت مهندسی این محصول به این شکل دسته بندی می کنم:

• یکپارچگی: تراکم بالای دانه های پلی استایرن مانع از خرد شدن بلوک زیر چکمه کارگران و تجهیزات در زمان بتن ریزی می شود.
• اقتصاد: جلوگیری از فرار دوغاب سیمان هزینه های پنهان تراشیدن سقف طبقات پایین و هدررفت بتن را کاملاً حذف می کند.
• عایق: ساختار سلول بسته فشرده در فوم ریزدانه پل حرارتی را در سقف به طور کامل قطع کرده و از هدررفت انرژی جلوگیری می کند.

تفاوت فوم سقفی ریزدانه و معمولی (درشت دانه) چیست؟

در دنیای مهندسی عمران و سازه انتخاب مصالح تنها یک تصمیم خرید ساده نیست بلکه یک استراتژی برای حفظ یکپارچگی سازه در برابر بارهای مرده و زنده است. بسیاری از پیمانکاران تازه کار در زمان خرید متوجه تفاوت ساختاری این دو نوع فوم نمی شوند. برخلاف کاتالوگ های تبلیغاتی که معمولاً روی ظاهر محصول تمرکز دارند تفاوت فوم سقفی ریزدانه و معمولی درشت دانه دقیقاً در فرآیند پخت و میزان انبساط پلی استایرن در دیگ های بخار نهفته است.

در تولید یونولیت سقفی ریزدانه دانه های مواد اولیه با کنترل دقیق فشار بخار آب به گونه ای منبسط می شوند که بیشترین تراکم و کمترین فضای خالی بین دانه ای ایجاد شود. فوم های درشت دانه حباب های هوای بزرگتری دارند و پیوند بین دانه های آن ها به شدت ضعیف است. وقتی یک فوم درشت دانه را با دست فشار می دهید دانه ها به راحتی از هم جدا می شوند و صدای شکستن ساختار آن ها به گوش می رسد. اما یونولیت ریزدانه مانند یک اسفنج متراکم پلیمری عمل می کند. خرید یونولیت سقفی ریزدانه از شرکت ساختمانی صاد به معنای انتخاب محصولی است که در زمان برش با اره یا المنت حرارتی به هیچ وجه خرد نمی شود و محیط کارگاه را با برفک های پلاستیکی آلوده نمی کند.

یکی از مفاهیم جدیدی که در سالهای اخیر در آیین نامه های بتن به آن توجه ویژه ای شده است پدیده تغییر نسبت آب به سیمان موضعی است. فوم های درشت دانه به دلیل داشتن فضاهای خالی بزرگ رطوبت بتن تازه را به خود جذب می کنند. این مکش آب باعث می شود بتن در مجاورت بلوک ها خشک شده و دچار ترک های مویی شود. اما میزان جذب آب در فوم سقفی ریزدانه تقریباً صفر است و این یعنی حفظ کیفیت بتن در ایده آل ترین حالت ممکن.

مزایای یونولیت ریزدانه

• مقاومت خمشی و فشاری مضاعف در زمان بتن ریزی

به دلیل تراکم بالای گرانول ها و انسجام شبکه ای در یونولیت ریزدانه، مقاومت نقطه ای قالب به شدت افزایش می یابد. این ویژگی فیزیکی باعث می شود بلوک ها در برابر ضربات شلنگ پمپ بتن و تردد مداوم کارگران در زمان آرماتوربندی سقف شکسته نشوند و خطرات جانی و اجرایی در سطح کارگاه به حداقل برسد.

• جلوگیری از نفوذ شیره بتن و کنترل بار مرده

ساختار سلولی بسته و سطح رویه کاملا صیقلی در بلوک های ریزدانه، مانع از جذب آب و شیره بتن تازه می شود. از نظر مهندسی تکنولوژی بتن، این امر نه تنها نسبت آب به سیمان را در دال سقف حفظ می کند و مانع از افت مقاومت بتن می شود، بلکه از افزایش ناخواسته بار مرده سقف به دلیل رسوب ملات در حفره های یونولیت جلوگیری می نماید.

• برش پذیری دقیق و کاهش چشمگیر پرت مصالح

در تجربیات اجرایی شرکت ساختمانی صاد بارها مشاهده کرده ایم که هنگام استفاده از المنت حرارتی برای سایز کردن بلوک ها در پای کار، نمونه های ریزدانه برشی بسیار تمیز و بدون ریزش دانه ها دارند. این انسجام بافتی باعث کاهش ضایعات کارگاهی و حفظ هندسه دقیق قالب بین تیرچه ها می شود.

• ارتقای شاخص های عایق حرارتی و صوتی

فشردگی بیشتر و کاهش فضای خالی بین حباب های پلی استایرن در نوع ریزدانه، انتقال حرارت از طریق همرفت داخلی را محدودتر می کند. این ساختار متراکم تر، ضریب انتقال صوت و حرارت را بهبود بخشیده و الزامات مبحث نوزدهم مقررات ملی ساختمان را با حاشیه اطمینان بالاتری پوشش می دهد.

معایب یونولیت ریزدانه

• قیمت تمام شده بالاتر برای کارفرما

تولید یونولیت ریزدانه نیازمند مصرف مواد اولیه بیشتر (تزریق گرانول متراکم تر) و صرف زمان طولانی تر در دیگ های بخار کارخانه است. این فرآیند تولید پیچیده تر، باعث افزایش قیمت واحد هر بلوک می شود که در پروژه های انبوه سازی با بودجه انقباضی، نیازمند توجیه اقتصادی و انجام مهندسی ارزش است.

• افزایش نسبی وزن بلوک فوم سقفی

اگرچه پلی استایرن انبساطی ذاتا متریال سبکی است، اما تراکم بالای گرانول های ریزدانه باعث می شود وزن هر بلوک نسبت به نمونه های درشت دانه، اندکی بیشتر باشد. هرچند این افزایش وزن در محاسبات لرزه ای کل سازه عدد بحرانی محسوب نمی شود، اما حمل و نقل دستی آن ها توسط کارگران در طبقات فوقانی برج ها کمی انرژی برتر خواهد بود.

• حساسیت به فرآیند پخت و خطر افت حجمی

بلوک های ریزدانه به دلیل تراکم بالا، رطوبت ناشی از تزریق بخار را مدت بیشتری در هسته مرکزی خود نگه می دارند. چنانچه کارخانه تولیدکننده، زمان استراحت یا کیورینگ (Curing time) استاندارد را در گرمخانه رعایت نکند، احتمال جمع شدگی و افت حجمی بلوک ها پس از نصب بین تیرچه ها وجود دارد که می تواند منجر به ایجاد درزهای ناخواسته گردد.

چالش های کارگاهی استفاده از یونولیت معمولی به جای یونولیت ریزدانه استاندارد

1- شکستگی فوم سقفی در زمان بتن ریزی

به عنوان یک مهندس سازه بارها در کارگاه های مختلف شاهد اشتباهات مهلک پیمانکاران بوده ام. کاتالوگ های کارخانه ای همیشه شرایط را ایده آل نشان می دهند اما واقعیت کارگاه چیز دیگری است. سقف در زمان بتن ریزی می لرزد. پمپ بتن ضربه می زند. کارگران با چکمه های سنگین و آغشته به گل و بتن روی بلوک ها می دوند. بتن رحم ندارد. وقتی پمپ شروع به کار می کند ضربات شیلنگ مانند پتک روی سقف فرود می آید. در چنین شرایط بحرانی فوم سقفی دیگر یک پرکننده ساده نیست بلکه یک قالب موقت باربر است.

2- مقاومت فشاری فوم سقفی در برابر وزن کارگر و بتن خیس

مقاومت فشاری فوم سقفی در برابر وزن کارگر و بتن خیس حیاتی ترین پارامتر در انتخاب این متریال است. بلوک درشت دانه در برابر بارهای نقطه ای به شدت ضعیف عمل می کنند. وقتی یک کارگر هشتاد کیلوگرمی پاشنه کفش خود را روی یک بلوک درشت دانه قرار می دهد تنش متمرکز باعث شکست ترد دانه های زیرین می شود. اما فوم سقفی ریزدانه به دلیل توزیع شبکه ای تنش این بارهای نقطه ای را مستهلک کرده و دچار گسیختگی نمی شود. این مقاومت بالا دلیل اصلی پیشنهاد ما برای خرید فوم سقفی ریزدانه در پروژه های بلندمرتبه است.

3- شکم دادن سقف و کرمو شدن تیرچه ها

برای درک بهتر اهمیت این موضوع پروژه ای در منطقه سعادت آباد تهران را به خاطر بیاورید که برای مشاوره به آنجا دعوت شده بودم. پیمانکار اسکلت برای کاهش هزینه های جاری از بلوک درشت دانه با دانسیته پایین استفاده کرده بود. روز بتن ریزی سقف پنجم فرا رسید. ضربه شیلنگ پمپ و وزن کارگرانی که برای مهار شیلنگ روی سقف می دویدند باعث شد چندین بلوک در وسط دهانه های بزرگ بشکند. کارگران در حال ویبره زدن بودند که ناگهان فوم ها از هم گسستند.

شیره جان بتن از میان دانه های درشت و از هم گسیخته مانند باران به طبقه پایین نشت کرد. سقف در همان نقطه شکم داد و دفرمگی شدیدی در تراز سقف کاذب ایجاد شد. بعد از گذشت چند روز و باز کردن جک ها و قالب ها با صحنه وحشتناک کرمو شدن تیرچه ها مواجه شدیم. شیره بتن فرار کرده بود و فقط شن و ماسه خشک اطراف میلگردها باقی مانده بود. اورلپ میلگردهای تقویتی نمایان شده بود و سازه از نظر ناظر و آیین نامه به طور کامل مردود اعلام شد. پیمانکار مجبور شد با هزینه ای سرسام آور بخش بزرگی از سقف را تخریب و ترمیم کند. تجربه من نشان می دهد اگر از همان ابتدا قیمت فوم سقفی ریزدانه را به عنوان یک سرمایه گذاری برای ایمنی می پذیرفتند و این محصول را از تامین کنندگان معتبری چون شرکت ساختمانی صاد تهیه می کردند این خسارت های میلیاردی هرگز رخ نمی داد.

تاثیر فوم سقفی ریزدانه در جلوگیری از نشت شیره بتن

یکی از مفاهیم عمیق در تکنولوژی بتن حفظ دوغاب یا همان خمیر سیمان است. شیره بتن عامل اصلی چسبندگی سنگدانه ها تامین مقاومت فشاری نهایی و محافظت از آرماتورها در برابر خوردگی است. متاسفانه بسیاری از مجریان به این مسئله دیدگاه علمی ندارند.

کاهش پرت بتن با استفاده از یونولیت سقفی ریزدانه

تاثیر فوم سقفی ریزدانه در جلوگیری از نشت شیره بتن یک مزیت پنهان اما به شدت اقتصادی است. فوم های درشت دانه دقیقاً مانند یک آبکش عمل می کنند. در اثر لرزش دستگاه ویبراتور دوغاب سیمان از درزها و خلل و فرج بین دانه های درشت فوم فرار کرده و به طبقات پایین می ریزد. کاهش پرت بتن با استفاده از یونولیت سقفی ریزدانه باعث می شود حجم بتن ریخته شده با حجم برآورد شده در متره تطابق کامل داشته باشد. با خرید فوم سقفی ریزدانه از شرکت ساختمانی صاد دیگر نیازی نیست در انتهای روز بتن ریزی نگران کم آمدن بتن و سفارش میکسر اضافه باشید.

استاندارد یونولیت سقفی ریزدانه و الزامات ایمنی

تولید و استفاده از متریال های پلیمری در داخل ساختمان نیازمند رعایت سخت گیرانه ترین استانداردها است. استاندارد یونولیت سقفی ریزدانه بر اساس الزامات مبحث سوم مقررات ملی ساختمان و استانداردهای سازمان ملی استاندارد ایران تدوین شده است تا از بروز فجایع جانی و مالی جلوگیری کند.

دانسیته استاندارد فوم سقفی ریزدانه

تراکم یا چگالی متریال که در بازار به آن دانسیته می گویند نقش مهمی در کیفیت دارد. دانسیته استاندارد فوم سقفی ریزدانه معمولاً بین دوازده تا پانزده کیلوگرم بر متر مکعب در نظر گرفته می شود. البته باید با دید مهندسی به این موضوع نگاه کرد. دانسیته بالا به تنهایی تضمین کننده کیفیت نیست. ترکیب دانسیته استاندارد با ساختار ریزدانه بودن است که یک محصول بی نظیر خلق می کند. برخی کارگاه های زیرپله ای با اضافه کردن ماسه بادی یا ضایعات سنگین به مواد اولیه وزن فوم را بالا می برند در حالی که بافت آن به شدت شکننده است. شرکت ساختمانی صاد این تضمین را می دهد که محصولات ارائه شده دارای دانسیته واقعی پلیمری هستند.

وزن استاندارد بلوک یونولیت سقفی ریزدانه

مهندسین ناظر معمولاً در کارگاه با استفاده از ترازوی دیجیتال متریال ها را کنترل می کنند. وزن استاندارد بلوک یونولیت سقفی ریزدانه کاملاً به ابعاد قالب بستگی دارد. به طور مثال یک بلوک استاندارد پلاستوفوم با طول دو متر عرض پنجاه سانتی متر و ارتفاع بیست و پنج سانتی متر که با دانسیته دوازده تولید شده باشد باید وزنی در حدود یک و نیم کیلوگرم داشته باشد. تلورانس وزنی نباید بیشتر از پنج درصد باشد در غیر این صورت نشان دهنده عدم پخت یکنواخت در دیگ بخار است.

ایمنی سقف تیرچه بلوک با فوم های کندسوز ریزدانه

آتش سوزی در حین جوشکاری سقف یکی از بزرگترین کابوس های مهندسان مجری است. ایمنی سقف تیرچه بلوک با فوم های کندسوز ریزدانه خط قرمز مراجع ذی صلاح است. فوم های ریزدانه استاندارد حاوی مواد تاخیرانداز شعله یا کندسوز کننده هستند. برخلاف فوم های ارزان قیمت که در برابر حرارت به سرعت مشتعل شده و گازهای سمی کشنده تولید می کنند فوم کندسوز شرکت ساختمانی صاد در برابر شعله مستقیم تنها جمع شده و از منبع حرارت دور می شود و به هیچ وجه اجازه گسترش حریق در سطح سقف را نمی دهد.

نحوه اجرای صحیح گچ و خاک زیر سقف فوم ریزدانه

به عنوان یک متخصص در زمینه گچ و خاک و مصالح پایه گچی باید به یک چالش بزرگ و همیشگی در نازک کاری اشاره کنم. چسبندگی ملات های سنتی به سطوح پلیمری و صیقلی همیشه دردسرساز است. برخی معماران سنتی به اشتباه تصور می کنند فوم های درشت دانه به دلیل سطح ناصاف ظاهراً چسبندگی بهتری برای ملات گچ ایجاد می کنند. اما تجربه من ثابت کرده است که ملات گچ پس از خشک شدن روی فوم های درشت دانه با کوچکترین تنش حرارتی طبله کرده و جدا می شود.

نحوه اجرای صحیح گچ و خاک زیر سقف فوم ریزدانه نیازمند درک رفتار مصالح ناهمگن است. سطح یونولیت ریزدانه بسیار صاف و یکدست است. برای جلوگیری از ترک خوردن سقف کاذب یا اندود گچ باید حتماً از شبکه های پلیمری مش فایبرگلاس یا رابیتس بندی استفاده کرد. همچنین اجرای شیارهای کم عمق با ابزار مخصوص روی سطح فوم پیش از گچ کاری درگیری مکانیکی اندود گچ و خاک را با بستر پلیمری به شدت افزایش می دهد. با رعایت این اصول مهندسی گچ کاری روی محصولات شرکت ساختمانی صاد هرگز دچار ترک های مویی و ریزش نخواهد شد.

راهنمای خرید و بررسی قیمت فوم سقفی ریزدانه

بازار مصالح ساختمانی ایران پر از واسطه ها دلالان و متاسفانه محصولات بازیافتی و بی کیفیت است. خرید یونولیت سقفی ریزدانه نیازمند دقت به جزئیات فنی و از همه مهمتر اعتبار تامین کننده است. ما در شرکت ساختمانی صاد با درک دردهای اجرایی پیمانکاران بهترین نوع فوم های سقفی را پس از پاس کردن تست های کنترل کیفیت کارگاهی به فروش می رسانیم.

قیمت فوم سقفی ریزدانه مستقیماً به نوسانات قیمت مواد اولیه پتروشیمی میزان تراکم و هزینه های انرژی دیگ های بخار بستگی دارد. قیمت یونولیت سقفی ریزدانه به دلیل مصرف بیشتر مواد اولیه خالص و فرآیند پخت طولانی تر طبیعتاً از فوم های بی کیفیت بازار بالاتر است. اما همانطور که در بخش های قبل به صورت تحلیلی بررسی کردیم این اختلاف قیمت جزئی در همان روز اول بتن ریزی با حذف هزینه های پرت بتن و تمیزکاری طبقات جبران می شود. برای استعلام قیمت فوم سقفی ریزدانه و دریافت مشاوره های تخصصی سازه ای کارشناسان شرکت ساختمانی صاد همواره در کنار شما هستند.

الزامات فنی و مهندسی در اجرای یونولیت سقفی ریزدانه

در این بخش به بررسی دقیق الزامات فنی و کارگاهی مورد نیاز برای استفاده بهینه از یونولیت سقفی ریزدانه می پردازیم. این توضیحات بر اساس تجربه های عملی در پروژه های مختلف و با هدف رفع ابهامات رایج مهندسان مجری و ناظران سازه تدوین شده است تا انتخاب و اجرای این محصول در سقف تیرچه بلوک و کرومیت به بهترین شکل صورت گیرد.

لزوم استفاده از زیرسازی مناسب با رابیتس یا مش فایبرگلاس

از منظر اصول مهندسی سازه و مطابق با آیین نامه های جدید نازک کاری اجرای مستقیم هرگونه اندود سیمانی یا گچی بر روی سطوح پلیمری مانند پلاستوفوم اکیداً ممنوع است. سطح یونولیت سقفی ریزدانه به دلیل تراکم بالا و صیقلی بودن چسبندگی مکانیکی کافی برای تحمل بار های اضافی اندود و همچنین تنش های ناشی از انقباض و انبساط حرارتی را فراهم نمی کند. لذا استفاده از شبکه های زیرسازی مانند رابیتس که به تیرچه ها یا میلگرد های حرارتی متصل می شوند یا مش های فایبرگلاس که با پرایمر های مخصوص روی یونولیت نصب می گردند کاملاً الزامی است. این اقدام پیشگیرانه از بروز ترک های سطحی طبله کردن و در موارد بحرانی سقوط احتمالی سقف کاذب جلوگیری می کند و ایمنی سازه را در برابر زلزله تضمین می نماید.

توجیه اقتصادی و بررسی دلایل تفاوت قیمت فوم ریزدانه

بسیاری از پیمانکاران در هنگام خرید با مشاهده اختلاف قیمت بین یونولیت سقفی ریزدانه و فوم های معمولی درشت دانه ترجیح را به خرید محصول ارزان تر می دهند. اما این دیدگاه از منظر اقتصاد مهندسی صحیح نیست. دلیل اصلی گران تر بودن فوم ریزدانه میزان مواد اولیه پتروشیمی یا همان پلی استایرن است که برای تولید یک حجم یکسان از بلوک به دلیل تراکم بالاتر دانه ها مقدار بیشتری مصرف می شود. در واقع قیمتی که برای یونولیت سقفی ریزدانه پرداخت می کنید هزینه خرید مقاومت فشاری بالاتر کاهش پرت بتن حذف هزینه های تمیزکاری طبقات پایین و اطمینان از عدم شکستگی بلوک در روز بتن ریزی است. این هزینه اولیه در طول پروژه به طور قابل توجهی بازگشت سرمایه دارد و استرس های کارگاهی را به حداقل می رساند.

روش های کارگاهی برای تشخیص اصالت یونولیت ریزدانه

بازار مصالح ساختمانی متاسفانه مملو از محصولات تقلبی و نامرغوب است. تشخیص یونولیت سقفی ریزدانه اصل از فوم های درشت دانه ای که با ظاهر فریبنده عرضه می شوند نیازمند دقت به چند پارامتر کلیدی است. یکی از ساده ترین و در عین حال کاربردی ترین روش ها انجام تست فشار انگشت است. کافی است انگشت شست خود را با کمی فشار بر سطح بلوک وارد کنید. در فوم تقلبی و درشت دانه دانه ها به سرعت از هم گسسته شده و با صدای تق می شکنند و جای انگشت شما یک حفره ایجاد می کند. اما فوم ریزدانه اصل مقاومت فشاری الاستیک بالایی از خود نشان داده و تنها کمی فرو می رود و دانه ها از هم جدا نمی شوند. علاوه بر این محصولات عرضه شده در شرکت ساختمانی صاد دارای دانه بندی کاملاً یکنواخت و بدون کوچکترین فضای خالی بین دانه ای هستند که با یک نگاه چشمی دقیق قابل تشخیص است.

انتخاب دانسیته بهینه یونولیت سقفی برای سقف تیرچه کرومیت

سقف تیرچه کرومیت یا تیرچه فلزی با جان باز به دلیل فاصله بیشتر بین تیرچه ها نیازمند بلوک یونولیت با طول بیشتر معمولاً هفتاد سانتی متر و گاهاً بیشتر هستند. هرچه طول بلوک بیشتر شود ممان خمشی ناشی از وزن بتن خیس در وسط دهانه افزایش می یابد و خطر شکستن فوم به شدت بالاتر می رود. برای اجرای سقف کرومیت خرید یونولیت سقفی ریزدانه با دانسیته حداقل دوازده تا پانزده کیلوگرم بر متر مکعب اکیداً توصیه می شود تا بلوک ها در زمان اجرای بتن سقف دچار خمش شکم دادن یا شکستگی ناگهانی نشوند و یکپارچگی سقف به طور کامل حفظ گردد.

یونولیت سقفی (فوم سقفی) دانه ریز چیست؟

یونولیت سقفی (فوم سقفی) دانه ریز سیستمی یکپارچه از بلوک‌های پلی‌استایرن منبسط‌شده با دانسیته کنترل‌شده و ساختار دانه ریز است که وظیفه پر کردن فضای بین تیرچه‌ها در سقف‌های تیرچه‌بلوک، کاهش بار مرده سازه، تامین عایق حرارتی و صوتی، جلوگیری از جذب بیش از حد رطوبت بتن تازه، و تضمین بالاترین سطح کیفیت در اجرای دال‌های سبک را بر عهده دارد.



نکات مهندسی ذخیره‌سازی و نصب یونولیت سقفی دانه ریز


• محاسبات دانسیته و پایداری ابعادی: تجربه کارگاهی نشان می‌دهد هرگز نباید یونولیت سقفی دانه ریز را بدون بررسی دقیق دانسیته اسمی (معمولاً ۱۱۰۰ تا ۱۴۰۰ گرم) و مقاومت فشاری حین اجرا مستقر کرد. عملکرد ایمن و جلوگیری از خردشدگی ارتباط مستقیمی با گواهینامه مرکز تحقیقات، نوع پخت مغز بلوک و ظرفیت باربری زیرسازی دارد.

• سیستم‌های مهار و جلوگیری از جابجایی (Restraint Systems): طراحی ابعاد بلوک و استفاده از گیره‌ها یا چسب‌های موقت باید به‌گونه‌ای باشد که از پدیده‌های مخربی نظیر لغزش جانبی و بالا آمدن بلوک در حین بتن‌ریزی جلوگیری شود تا جریان بتن به سمت جان تیرچه همواره یکنواخت و پیوسته بماند.

• سیستم کنترل حریق و کندسوز بودن (Fire Retardant): شارژ بتن روی یونولیت با ویبره مناسب انجام می‌شود. عدم اجرای صحیح گرید کندسوز (FR) و رعایت ضوابط مبحث سوم باعث گسترش سریع آتش و تولید دود سمی شده و خطر جدی ایمنی سازه را به دنبال دارد.



تحلیل جامع استانداردها و آیین‌نامه‌های یونولیت سقفی دانه ریز در صنعت ساختمان

یونولیت سقفی دانه ریز و بلوک‌های پلی‌استایرن منبسط‌شده به‌عنوان قلب تپنده اجرای سقف‌های تیرچه‌بلوک، نیازمند رعایت دقیق استانداردهای مهندسی و آیین‌نامه‌های ملی هستند. این استانداردها مسیر مشخصی را برای تضمین ایمنی حریق، مدیریت بارهای مرده، و اطمینان از عملکرد صحیح بلوک‌ها ارائه می‌دهند. جدول ارائه شده، مجموعه‌ای جامع از مراجع معتبر و دستورالعمل‌های اجرایی را در قالب کاربردهای مختلف فوم سقفی به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.



نقش مبحث نهم و نشریه ۵۴۳ در تضمین کیفیت مصالح

مبحث نهم مقررات ملی و نشریه ۵۴۳ به‌عنوان مراجع قانونی طراحی و اجرای سقف‌های تیرچه‌بلوک، نقش حیاتی در حفظ کیفیت یونولیت سقفی دانه ریز دارند. این مباحث اطمینان می‌دهند که بلوک‌ها حداقل فاصله جان تیرچه و ضخامت دال بتنی را تامین کنند. بلوکی که بیش از ظرفیت مجاز تحت بار حین اجرا قرار گیرد مستعد خردشدگی است و طبق این استانداردها نیازمند آزمایش مقاومت فشاری پیش از مصرف در قطعات باربر می‌باشد.



استانداردهای مبحث سوم و الزامات کندسوز بودن

مبحث سوم مقررات ملی جزو مهم‌ترین مراجع فنی در حوزه کنترل آتش‌سوزی مصالح سقفی است. بر اساس این مبحث، یونولیت سقفی دانه ریز تحویل شده به کارگاه باید حتماً از نوع کندسوز بوده و تست‌های طبقه‌بندی حریق را پاس کند. همچنین دانسیته و ساختار دانه ریز بلوک به شدت رصد می‌شود تا از پدیده اشتعال سریع و تولید دود سمی جلوگیری گردد.



وظیفه ضوابط مرکز تحقیقات در مدیریت کیفیت بلوک

ضوابط مرکز تحقیقات راه، مسکن و شهرسازی، استفاده از یونولیت سقفی دانه ریز را به‌عنوان روش سبک‌سازی سقف می‌شناسد. این استاندارد ایجاب می‌کند که مقاومت مکانیکی بلوک در برابر بارهای حین اجرا تایید شود. چیدمان بلوک باید به‌گونه‌ای باشد که هیچ‌گونه پرتی یا جابجایی پیش از گیرش بتن رخ ندهد.



اهمیت مبحث دوازدهم برای بهره‌برداری ایمن

سقف‌های یونولیتی سازه‌هایی موقت با پتانسیل خطر بالا هستند. مبحث دوازدهم تضمین‌کننده ایمنی کارگران هنگام تردد روی بلوک‌ها یا بتن‌ریزی است. ورود کارگر روی یونولیت بدون شمع‌بندی کافی یا استفاده از بلوک‌های شکننده، به‌دلیل خطر سقوط، بدون تجهیزات ایمنی و ناظر اکیداً ممنوع است.



نگاهی مهندسی به تجهیزات تولید و شبکه‌های نصب یونولیت سقفی دانه ریز

در سیستم‌های یونولیت سقفی دانه ریز، اجزای تولید (دستگاه‌های انبساط و قالب‌گیری) و شبکه‌های نصب (تیرچه‌ها، شمع‌بندی)، عناصر اصلی شکل‌دهنده به عملکرد سقف تیرچه‌بلوک هستند. استانداردها و ضوابط اجرایی متعددی به‌منظور جلوگیری از نفوذ رطوبت به بتن تازه، افت کیفیت سطح بتن در اثر جذب آب، و تامین یکپارچگی خط تولید در طول زمان، در جایگاه اصلی تضمین کیفیت پروژه‌های عمرانی قرار دارند.



اهمیت ساختار دانه ریز در عملکرد مکانیکی

یونولیت سقفی دانه ریز با ساختار سلولی یکنواخت، بتن را مانند یک تکیه‌گاه پایدار نگه می‌دارد. محاسبه دقیق دانسیته (معمولاً بین ۱۰ تا ۱۵ کیلوگرم بر مترمکعب) الزامی است. دانسیته بیش از حد باعث افزایش وزن مرده و دانسیته کمتر باعث خردشدگی زیر پا می‌شود.



بهترین آزمون‌های کنترل کیفیت: تست دانسیته و مقاومت فشاری

کنترل کیفیت یونولیت سقفی دانه ریز در مرحله پیش از نصب فوق‌العاده حساس است. آزمون دانسیته و وزن واحد به‌صورت دوره‌ای انجام می‌شود تا از مطابقت با گواهینامه اطمینان حاصل شود. همچنین بررسی مقاومت فشاری بلوک برای اطمینان از عدم خردشدگی در اثر بار کارگران و بتن تازه انجام می‌گیرد.



اهمیت سیستم‌های مهار و پرهیز از روش‌های ضربه‌ای

جابجایی بلوک در حین بتن‌ریزی یکی از مهم‌ترین عوامل کاهش کیفیت سقف است. تیم‌های نظارتی شرکت ساختمانی صاد، استفاده از روش‌های مکانیکی مخرب مانند ضربه زدن به یونولیت برای تنظیم را اکیداً ممنوع کرده و اجرای گیره‌های استاندارد یا چسب‌های موقت را برای تثبیت بلوک به شدت کنترل و الزام می‌کنند.



راهنمای جامع اجرای زیرسازی یونولیت (ضوابط سازه‌ای)

برای استقرار یک سیستم پایدار، پاکسازی سطح و اجرای شمع‌بندی استاندارد الزامی است. وزن بتن تازه روی یونولیت سقفی دانه ریز می‌تواند بار قابل‌توجهی ایجاد کند. شرکت ساختمانی صاد با تسلط کامل بر ضوابط قالب‌بندی و بارگذاری حین اجرا، اجرای زیرسازی سقف‌های یونولیتی را مطابق با بالاترین استانداردهای مهندسی تضمین می‌نماید تا خطر ریزش به صفر برسد.



جمع‌بندی و راهنمای مهندسی برای انتخاب دانسیته بهینه

درک درست از نوع تیرچه و دهانه سقف، تعیین‌کننده دانسیته و ابعاد یونولیت سقفی دانه ریز است. ظرفیت باربری بلوک باید حداقل پاسخگوی بار حین اجرا باشد تا تاخیر در تامین مصالح پروژه را متوقف نکند. نمونه‌های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که خطرات ناشی از توقف بتن‌ریزی‌های سقفی را به حداقل می‌رساند.



مزایای سیستم‌های یونولیت سقفی دانه ریز (فوم سقفی استاندارد)

1. مدیریت هزینه‌ها و توجیه اقتصادی بسیار بالا


• یونولیت سقفی دانه ریز به‌دلیل وزن بسیار کم و کاهش مصرف بتن و میلگرد، قیمت تمام‌شده سقف را به شدت کاهش می‌دهد. در پروژه‌های بزرگ، این اختلاف قیمت، صرفه‌جویی قابل‌توجهی به همراه دارد.

2. ارتقای عایق‌بندی و کنترل کیفیت (QA/QC)


• استفاده از ساختار دانه ریز یکنواخت، خطای انسانی در چیدمان را کاهش می‌دهد. این دقت باعث می‌شود عایق حرارتی و صوتی سقف تولیدی کاملاً یکنواخت و مطابق با محاسبات مهندسی باشد.

3. انعطاف‌پذیری و سرعت اجرا (Green Construction نسبی)


• در سیستم‌های یونولیت سقفی دانه ریز مدرن، بلوک‌ها سبک و قابل برش هستند. کاهش وزن مرده سازه و افزایش سرعت نصب، این روش را به یکی از پرکاربردترین متدهای سبک‌سازی سقف تبدیل کرده است.

4. استقلال عملکردی و سرعت فوق‌العاده در بتن‌ریزی


• سقف‌های متصل به یونولیت سقفی دانه ریز، توانایی اجرای سریع بدون نیاز به قالب‌بندی پیچیده را دارند. این سرعت برای پروژه‌های انبوه‌سازی که نیازمند بتن‌ریزی پیوسته هستند، یک الزام مطلق است.



معایب و چالش‌های اجرای سیستم یونولیت سقفی دانه ریز

1. هزینه‌های پنهان ناشی از ضایعات و شکستگی


• تجهیز کارگاه به یونولیت سقفی دانه ریز نیازمند مدیریت دقیق انبارش است. شکستگی و خردشدگی بلوک‌ها در حمل و تردد، هزینه‌های پرت را افزایش می‌دهد و برای پروژه‌های کوچک با مدیریت ضعیف توجیه اقتصادی را کاهش می‌دهد.

2. نیاز به فضای انبار و حساسیت به شرایط جوی


• عملیات نگهداری یونولیت نیازمند فضای سرپوشیده و دور از نور مستقیم خورشید است. در پروژه‌های شهری با محدودیت فضای کارگاهی، انبارش صحیح این مصالح گاهی چالش‌برانگیز است.

3. وابستگی به گرید کندسوز و اکیپ متخصص کنترل کیفیت


• سیستم‌های یونولیت سقفی دانه ریز نیازمند تاییدیه کندسوز بودن و بازرسی ابعادی هستند. در صورت استفاده از بلوک‌های غیراستاندارد، کل سقف از نظر ایمنی حریق مردود شده و نیاز به حضور ناظر متخصص الزامی است.

4. حساسیت شدید به رطوبت و جذب آب بتن


• در صورت عدم کنترل رطوبت محیط یا استفاده از بلوک‌های با ساختار باز، یونولیت سقفی دانه ریز آب بتن تازه را جذب کرده و باعث کاهش مقاومت اولیه بتن و ایجاد حفره در سطح دال می‌گردد.



تجهیزات و متعلقات مورد استفاده در نصب یونولیت سقفی دانه ریز

انتخاب دقیق نوع بلوک و متریال در کیفیت نهایی سقف نقش حیاتی دارد و باید کاملاً منطبق با نیازهای پروژه، نوع تیرچه و شرایط اقلیمی کارگاه باشد. مصالح مختلفی در بازار سقف‌سازی وجود دارد، اما دو مکانیزم مرسوم به ترتیب یونولیت سقفی دانه ریز استاندارد و یونولیت کندسوز با دانسیته کنترل‌شده هستند که بر اساس مشخصات مهندسی تیرچه انتخاب می‌شوند.

اجرای بلوک‌های استاندارد با ساختار دانه ریز یکنواخت برای فضاهای کارگاهی و پروژه‌های انبوه‌سازی کاربرد فراوانی دارد. در شرایطی که کارفرما قصد اجرای سقف‌های متوالی را دارد، این بلوک‌ها با مجهز شدن به گواهینامه مرکز تحقیقات و ابعاد دقیق، گزینه‌ای رایج و پایدار برای پر کردن فضای بین تیرچه‌ها هستند.

در مقابل، تجهیزات جانبی نظیر جک‌های سقفی با سرجک صلیبی، توانایی عالی در مدیریت بار حین اجرا دارند و از نشست زیرسازی جلوگیری می‌کنند. این جک‌ها با تنظیم ارتفاع دقیق، اپراتور را از تراز بودن سقف باخبر می‌سازند. در پروژه‌هایی که بتن‌ریزی به صورت شبانه‌روزی است، این سیستم‌های هوشمند تنها گزینه مهندسی و ایمن محسوب می‌شوند.

علاوه بر انتخاب نوع یونولیت، کیفیت پخت مغز بلوک و یکنواختی دانه‌ها از عوامل تأثیرگذار بر عمر مفید و عملکرد سقف است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان سازه و اجرا، بر اساس سطح تکنولوژی پروژه و استانداردهای روز، بهترین انتخاب سیستم‌های یونولیت سقفی دانه ریز را انجام می‌دهد؛ این رویکرد باعث کاهش چشمگیر توقفات و افزایش راندمان کارگاه می‌گردد.



اهمیت کیفیت زیرسازی، مهار بلوک و سیستم‌های کنترل رطوبت

بسترهای سازه‌ای و زیرساخت‌های مکانیکی در سیستم‌های یونولیت سقفی بسیار حساس هستند، زیرا پدیده‌هایی نظیر نشست نامتقارن شمع‌ها، جابجایی بلوک و جذب آب بتن همواره آن‌ها را تهدید می‌کند. یک زیرساخت استاندارد برای یونولیت باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سقف دارد.




• جنس و کیفیت زیرسازی: شمع‌بندی باید با فاصله استاندارد و ظرفیت باربری کافی مطابق با بارهای دینامیکی بتن تازه اجرا شود. نشست زیرسازی باعث کج شدن تیرچه‌ها و خردشدگی یونولیت می‌گردد.

• مهار و قطع جابجایی: استفاده از یونولیت سقفی دانه ریز بدون سیستم مهار موقت اکیداً ممنوع است. تکیه بر وزن بتن باعث لغزش بلوک و ایجاد فاصله نامنظم در جان تیرچه می‌شود.

• اتصالات تیرچه به بلوک: در شبکه‌های تیرچه‌بلوک، تمامی اتصالات باید با دقت بررسی شده و از گیره‌های استاندارد استفاده شود تا از بالا آمدن یونولیت در اثر ویبره جلوگیری گردد.

• انبارش و محافظت در برابر UV: نگهداری یونولیت در برابر نور مستقیم خورشید باید با پوشش مناسب انجام شود تا زوال سطحی مانع عملکرد مکانیکی نگردد.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون خردشدگی ده‌ها متر مربع یونولیت، کرموشدگی جان تیرچه، و در نهایت سلب ایمنی کارگاه می‌شود که نیازمند ترمیم بتن با هزینه‌های سنگین خواهد بود.



مراحل گام به گام استقرار و بهره‌برداری از یونولیت سقفی دانه ریز

1. طراحی نقشه‌های اجرایی، جانمایی و اجرای زیرسازی


• اولین و حیاتی‌ترین گام، نقشه‌برداری کارگاه برای جانمایی تیرچه‌ها، بررسی فاصله محورها، و اجرای شمع‌بندی همراه با جک‌های انتظار بر اساس نقشه‌های سازه‌ای است.

2. نصب و چیدمان یونولیت (Block Placement)


• پس از نصب تیرچه‌ها، یونولیت سقفی دانه ریز توسط کارگران چیده شده و در صورت نیاز مهار می‌شود. سپس تراز کردن دقیق و نصب کلاف‌های میانی انجام می‌گیرد.

3. اتصال متعلقات مکانیکی و آرماتوربندی


• آرماتورهای حرارتی و ادکا با فاصله مناسب روی یونولیت قرار می‌گیرند. اسپیسرها، میلگردهای منفی و شبکه فوقانی نصب و به اتاق کنترل کیفیت گزارش می‌شود.

4. بتن‌ریزی و تست سیستم


• اولین لایه بتن با ویبره مناسب ریخته شده و عملکرد مهار و عدم جابجایی یونولیت به دقت تست می‌شود. در این مرحله سطح دال صاف و یکنواخت کنترل می‌گردد.

5. راه‌اندازی، عمل‌آوری و نگهداری دوره‌ای


• پس از گیرش اولیه، عمل‌آوری بتن انجام شده و سقف آماده بارگذاری می‌شود. برنامه‌ریزی برای بازرسی نهایی و تحویل مستمر کارگاه در دستور کار قرار می‌گیرد.



نکات اجرایی کلیدی و ترفندهای کارگاهی یونولیت سقفی دانه ریز


• اصل چیدمان منظم و بدون فاصله اضافی: طراحی چیدمان باید به‌گونه‌ای باشد که یونولیت‌ها بدون فاصله اضافی در کنار هم قرار گیرند. فاصله نامنظم باعث ضعف جان تیرچه می‌شود.

• ممنوعیت ضربه زدن به بلوک: کوبیدن پتک به بدنه یونولیت برای تنظیم، باعث ایجاد ترک و خردشدگی شده و به مرور زمان عملکرد عایق را کاهش می‌دهد.

• انبارش دور از نور مستقیم خورشید: برای جلوگیری از زوال سطحی، یونولیت سقفی دانه ریز باید در سایه یا زیر پوشش نگهداری شود.

• پرهیز از بتن‌ریزی در هوای به شدت گرم یا بارانی: اگرچه بلوک‌ها سبک هستند، اما دمای بالا یا رطوبت می‌تواند باعث تغییر ابعاد و جذب آب شود.

• بازرسی دانسیته و گواهینامه: هر محموله باید دارای نشان استاندارد و گواهینامه کندسوز بودن باشد. بلوک غیراستاندارد مقاومت حریق را به شدت تحت تاثیر قرار می‌دهد.

• کنترل زمان ویبره: ویبره بیش از حد باعث جابجایی یونولیت و ویبره کمتر باعث کرموشدگی می‌شود. رعایت زمان استاندارد الزامی است.

• بررسی سلامت کلاف‌های میانی: این قطعات ایمنی در دهانه‌های بلند نصب می‌شوند و در صورت از کار افتادن، خطر ضعف دیافراگم سقف را افزایش می‌دهند.

• محافظت در مناطق سردسیر: در اقلیم‌های کوهستانی، پوشاندن سطح یونولیت با نایلون مانع از نفوذ رطوبت و یخ‌زدگی می‌شود.



عیوب رایج در نصب یونولیت سقفی دانه ریز و روش‌های پیشگیری

در عمل اجرای سقف با یونولیت سقفی دانه ریز، مشکلاتی مانند خردشدگی بلوک، جابجایی در حین بتن‌ریزی، جذب آب بتن و اشتعال‌پذیری از موارد متداولی هستند که پیوستگی تولید و کیفیت سازه را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در انبارش، عدم کنترل دانسیته و استفاده از بلوک‌های غیراستاندارد است.




• خردشدگی و شکستگی (Breakage): معمولاً به‌علت دانسیته پایین یا تردد بیش از حد رخ می‌دهد. استفاده از گرید استاندارد با مقاومت فشاری کافی راه‌حل این مسئله است.

• جابجایی و بالا آمدن بلوک (Uplift): این مشکل نشان‌دهنده مهار ناقص یا ویبره بیش از حد است. اجرای گیره‌های موقت و کنترل ویبره این ناهنجاری را کاملاً رفع می‌کند.

• جذب آب بتن و کاهش مقاومت: استفاده از یونولیت با ساختار باز یا رطوبت بالا باعث کاهش کیفیت بتن می‌شود. انتخاب بلوک دانه ریز با سطح بسته راه‌حل این مشکل است.

• اشتعال‌پذیری و تولید دود سمی: استفاده از انواع غیرکندسوز باعث گسترش سریع آتش می‌شود. نصب انحصاری بلوک‌های FR و بازدید گواهینامه، ایمنی سقف را تضمین می‌کند.

برای حفظ کیفیت یونولیت سقفی دانه ریز، ضروری است پرسنل اجرا، مهارت کافی در کار با بلوک‌ها و کنترل گواهینامه‌ها را داشته باشند و این روند تحت نظارت مهندسین سازه اجرا شود. شرکت ساختمانی صاد با بهره‌گیری از تیم تخصصی اجرای سقف‌های تیرچه‌بلوک، تضمین‌کننده تولید پایدار و بدون نقص سقف در پروژه‌های عمرانی مختلف است.



سیستم یونولیت سقفی دانه ریز یک فناوری پایه‌ای با مدیریت عالی مصالح و راندمان بالا برای پروژه‌های بزرگ عمرانی است، اما نیاز به کنترل کیفیت دقیق و انبارش صحیح دارد. سیستم یونولیت دانه درشت به‌دلیل قیمت پایین‌تر در پروژه‌های کوچک پرکاربرد است، اما ضایعات بالاتر و عملکرد مکانیکی ضعیف‌تری دارد.



قیمت‌گذاری و هزینه استقرار سیستم یونولیت سقفی دانه ریز

برآورد دقیق و مهندسی هزینه تامین یونولیت سقفی دانه ریز، نیازمند آنالیز بهای دقیق از متراژ سقف، قیمت روز مواد اولیه پلی‌استایرن، هزینه حمل و جزئیات اجرایی (مانند دانسیته و گرید کندسوز) است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌های لجستیک می‌تواند منجر به خرید بلوک‌های غیراستاندارد و در نهایت بروز مشکلاتی چون خردشدگی شود. هزینه نهایی تابع چند متغیره از دانسیته، نوسانات بازار مواد اولیه، دستمزد اکیپ نصب و کرایه حمل است.



آنالیز بهای تولید بلوک: مواد اولیه، دانسیته و کندسوز بودن

بخش عمده‌ای از هزینه اولیه مستقیماً به قیمت مواد اولیه پلی‌استایرن و فرآیند انبساط با دانسیته کنترل‌شده بستگی دارد. قلب تپنده سیستم، کیفیت پخت مغز بلوک، یکنواختی دانه‌ها و افزودنی‌های کندسوز است. در محاسبات مهندسی (متره)، هزینه خرید یونولیت بر اساس مترمربع و قیمت گرید FR محاسبه می‌شود.



تأثیر لجستیک و کرایه حمل بر قیمت تمام‌شده

در شرایط واقعی کارگاهی، فاصله کارخانه تا محل پروژه تعیین‌کننده اصلی قیمت تمام‌شده یونولیت سقفی دانه ریز است. کرایه حمل محموله‌ها بر اساس حجم محاسبه می‌شود. اگرچه قیمت پایه بلوک استاندارد کمی بالاتر است، اما در پروژه‌های دورافتاده که تردد دشوار است، کرایه حمل بالا می‌تواند این مزیت را تحت تاثیر قرار دهد.



هزینه‌های پنهان: انبارش، ضایعات و کنترل کیفیت

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه‌های جانبی انبارش و پرت است. هزینه فضای سرپوشیده، پوشش محافظ UV، و از همه مهم‌تر بازرسی گواهینامه‌ها، مستقیماً بر بهای تمام‌شده تجهیز کارگاه تأثیر می‌گذارند. همچنین خرید بلوک اضافی برای جبران ضایعات نیز آیتمی مجزا محسوب می‌شود.



دستمزد اجرای اکیپ و پیچیدگی‌های کنترل کیفیت

دستمزد استادکار سقف و تکنسین به دلیل تخصصی بودن فرآیندها (مانند چیدمان دقیق و کنترل دانسیته) نسبتاً بالاست. استفاده از تیم مجرب برای اجرای دقیق یونولیت سقفی دانه ریز و بازرسی گواهینامه‌ها، دستمزد مجزایی نسبت به کارهای سنتی می‌طلبد که تضمین‌کننده کیفیت نهایی سقف خواهد بود.



تجربیات کارگاهی شرکت ساختمانی صاد در پروژه‌های سقفی

در یکی از پروژه‌های انبوه‌سازی بزرگ، دلیل توقف مداوم اجرای سقف، خردشدگی مکرر یونولیت دانه درشت زیر پای کارگران و جذب رطوبت بتن تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی پروژه با جایگزینی کامل با یونولیت سقفی دانه ریز استاندارد و کندسوز، ایمنی تردد را افزایش داده و مشکل توقف تولید را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات دانسیته و ساختار دانه ریز به اندازه خرید مصالح گران‌قیمت اهمیت دارد.



چالش انبارش و کنترل کیفیت در شرایط جوی نامساعد

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در اجرای سقف در مناطق گرم و مرطوب، زوال سطحی یونولیت در اثر UV و جذب رطوبت است. در پروژه‌های پیچیده ما، با استفاده از سیستم‌های انبارش سرپوشیده و پوشش محافظ، پایداری بلوک‌ها در برابر شرایط جوی تامین گردید. این امر ضمن حفظ امنیت کل خط تولید سقف، خطر خردشدگی و کاهش کیفیت بتن را به صفر رساند.
