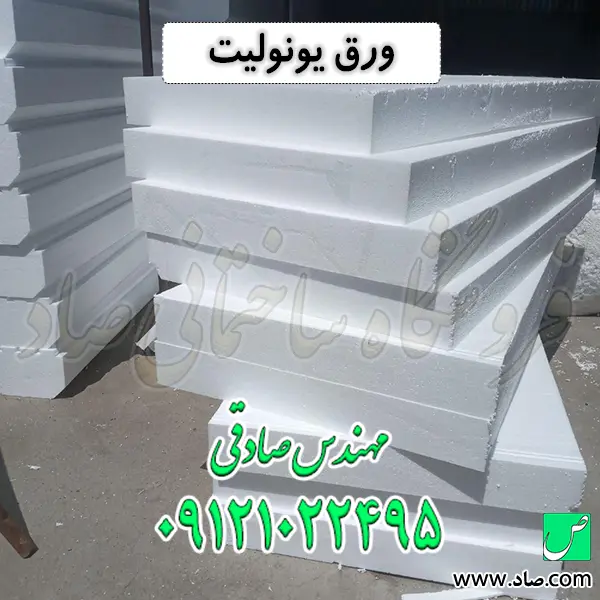

ورق یونولیت

ورق یونولیت چیست؟

ورق یونولیت یا پلاستوفوم ورقه ای، بلوک های برش خورده پلی استایرن انبساطی هستند که با ساختار سلولی بسته، به عنوان یک لایه جداکننده، قالب موقت و عایق حرارتی قدرتمند در صنعت ساختمان، سردخانه سازی و بسته بندی به کار می روند.

به عنوان مهندس صادقی، کارشناس ارشد عمران گرایش سازه و متخصص پلاستوفوم و یونولیت، سال ها است که رفتار مصالح مختلف را در محیط خشن کارگاه های ساختمانی رصد می کنم. برخلاف کاتالوگ های تبلیغاتی که همه چیز را در شرایط آزمایشگاهی و ایده آل نشان می دهند، محیط واقعی پروژه ها پر از تنش، خطای انسانی و متغیرهای پیش بینی نشده است. ورق یونولیت صرفاً یک پلاستیک سبک نیست؛ بلکه عنصری است که اگر با دید مهندسی انتخاب نشود، می تواند به پاشنه آشیل سازه شما تبدیل گردد. در شرکت ساختمانی صاد، ما همواره تاکید داریم که انتخاب درست این محصول نیازمند درک عمیق از اندرکنش آن با بتن، فولاد و تغییرات ترمودینامیکی محیط است.

• کنترل دفرمگی در درز انقطاع: استفاده از دانسیته نامناسب باعث لهیدگی ورق تحت فشار جانبی قالب بندی شده و عرض موثر درز انقطاع لرزه ای را کاهش می دهد؛ فاجعه ای که در زمان زلزله به برخورد دو سازه مجاور ختم می شود.
• جلوگیری از کرمو شدن بتن: به عنوان یک متخصص پلاستوفوم یونولیت به شما می گویم که اگر ورق پلاستوفوم تراکم کافی نداشته باشد، شیره بتن در حفرات آن نفوذ کرده و نسبت آب به سیمان در لایه مرزی به هم می خورد که نتیجه قطعی آن کرمو شدن سطح بتن است.
• مدیریت کیورینگ در مجاورت عایق: ورق های فشرده با محبوس کردن حرارت ناشی از هیدراتاسیون سیمان، می توانند مانند یک عایق عمل کرده و در فصول سرد سال به کیورینگ بهتر بتن کمک کنند، اما در تابستان نیازمند تمهیدات ویژه ای برای جلوگیری از ترک های حرارتی هستند.

ابعاد استاندارد ورق یونولیت

یکی از اولین سوالاتی که پیمانکاران از دفتر فنی شرکت ساختمانی صاد می پرسند، بحث ابعاد استاندارد ورق یونولیت است. در بازار ایران، این ورق ها عموماً در ابعاد یک در دو متر (دو متر مربع مساحت) تولید و عرضه می شوند. اما هنر مهندسی در ضخامت آن ها نهفته است. ضخامت ها می توانند از یک سانتی متر برای کارهای ظریف و ماکت سازی تا بلوک های ضخیم تر متغیر باشند.

قطعاً می دانید که برش زدن ورق ها در کارگاه همیشه با چالش همراه است. اگر از المنت های حرارتی با ولتاژ غیر استاندارد استفاده کنید، لبه های ورق دچار سوختگی و جمع شدگی می شوند که در زمان اجرا، اورلپ های تمیزی به شما نمی دهند. همین درزهای کوچک بین ورق ها، تبدیل به پل حرارتی می شوند. تجربه من نشان می دهد که همیشه باید ابعاد ورق را بر اساس مدول های اجرایی قالب بندی سفارش داد تا کمترین نیاز به برش کاری در پای کار وجود داشته باشد. ضایعات ایجاد شده از برش های غیراصولی، نه تنها هزینه ها را بالا می برد، بلکه محیط کارگاه را نیز به شدت آلوده می کند.

دانسیته ورق یونولیت

وقتی صحبت از دانسیته ورق یونولیت می شود، در واقع داریم درباره وزن یک متر مکعب از این متریال بر حسب کیلوگرم بر متر مکعب صحبت می کنیم. بسیاری از سازندگان تازه کار تفاوت دانسیته ده و بیست را صرفاً در وزن می بینند، اما برای من به عنوان یک طراح سازه، این عدد به معنای مقاومت فشاری، میزان نفوذپذیری و رفتار متریال در برابر بارگذاری های حین اجرا است.

خرید ورق یونولیت فشرده یک الزام لاکچری نیست؛ بلکه در بسیاری از مقاطع یک ضرورت آیین نامه ای است. زمانی که شما قصد دارید از این ورق ها در زیر دال های بتنی روی زمین استفاده کنید، وزن تجهیزات و بتن تازه به شدت روی ورق فشار می آورد. اگر دانسیته پایین باشد، ورق دچار شکم دادن و نشست موضعی می شود. این نشست پنهان، کاور بتن را در شبکه آرماتور تحتانی کاهش داده و مسیر نفوذ کلرایدها و سولفات ها را به سمت میلگردها باز می کند. بنابراین، هرگز نباید ایمنی سازه را فدای خرید محصولات بی کیفیت و کم تراکم کرد.

مزایای ورق یونولیت

• کاهش چشمگیر بار مرده لرزه ای: وزن مخصوص بسیار پایین این ورق ها، مستقیماً جرم موثر لرزه ای ساختمان را کاهش می دهد. بر اساس مفاهیم آیین نامه 2800 زلزله ایران، این کاهش وزن به معنای جذب نیروی برشی کمتر در زمان زلزله و در نتیجه، بهینه سازی مقاطع فولادی یا بتنی اسکلت است که صرفه اقتصادی عظیمی برای پروژه دارد.
• ایزولاسیون حرارتی و مدیریت پل های حرارتی: ساختار سلول بسته پلی استایرن، یکی از کمترین ضرایب انتقال حرارت را در میان مصالح متعارف دارد. با اجرای صحیح اورلپ ها در دیوارها و کف، الزامات سخت گیرانه مبحث نوزدهم به راحتی تامین شده و از پدیده میعان و اتلاف انرژی در فصول مختلف جلوگیری می شود.
• ممانعت از پدیده ضربه ای در درز انقطاع: در زمان وقوع زلزله، ساختمان های مجاور تمایل به نوسان دارند. ورق های فشرده یونولیتی با جذب انرژی جنبشی و خرد شدن کنترل شده، مانع از برخورد مخرب دو سازه (Pounding effect) می شوند و همزمان از ریزش نخاله و ملات به داخل درز در زمان دیوارچینی جلوگیری می کنند.
• سرعت بالای اجرا و انعطاف پذیری هندسی: در کارگاه های شلوغ، زمان یعنی پول. این ورق ها به راحتی با المنت های حرارتی متناسب با هندسه قالب ها برش می خورند و بدون نیاز به ماشین آلات سنگین، در پیچیده ترین مقاطع جایگذاری می شوند که راندمان اکیپ آرماتوربند و قالب بند را به شدت بالا می برد.

معایب ورق یونولیت

• خطر دفرمگی تحت فشار هیدرواستاتیک بتن: تجربه من نشان می دهد که استفاده از ورق های با دانسیته پایین به عنوان قالب، یک اشتباه مرگبار است. این ورق ها تحت فشار بتن تازه شکم داده و باعث کاهش کاور بتن، جابجایی شبکه میلگرد و در نهایت کرمو شدن بتن پس از دکفراژ می شوند.
• آسیب پذیری شدید در برابر حلال های هیدروکربنی: ورق یونولیت در تماس با تینر، رنگ های روغنی و مشتقات نفتی مثل ایزوگام و قیر داغ، در کسری از ثانیه ذوب می شود. در پروژه های شرکت ساختمانی صاد، ما اکیداً نظارت می کنیم که برای چسباندن این ورق ها، صرفاً از چسب های پایه پلی یورتان یا چسب های خمیری مخصوص استفاده شود.
• تولید گازهای سمی در سناریوی حریق: حتی ورق های کندسوز (پلی استایرن اصلاح شده) نیز در دماهای بسیار بالا ذوب شده و گاز خطرناک استایرن متصاعد می کنند. از نظر مهندسی ایمنی مبحث سوم، این ورق ها هرگز نباید به صورت اکسپوز (لخت) در فضای داخلی رها شوند و حتماً باید با لایه ای از پلاستر گچ یا سیمان محافظت گردند.
• افت حجمی و خردشوندگی در برابر اشعه ماوراء بنفش: اگر پیمانکار ورق ها را برای مدت طولانی زیر نور مستقیم خورشید در سایت پروژه دپو کند، سطح ورق ها زرد رنگ، شکننده و پودری می شود. این پدیده باعث از بین رفتن انسجام شبکه ای متریال شده و کارایی آن را به عنوان یک عایق یکپارچه به شدت کاهش می دهد.

تحلیل ضریب انتقال حرارتی ورق یونولیت بر اساس الزامات مبحث نوزدهم

مبحث نوزدهم مقررات ملی ساختمان ایران به صراحت روی جلوگیری از هدررفت انرژی تاکید دارد. ضریب انتقال حرارت ورق یونولیت که با واحد وات بر متر کلوین سنجیده می شود، یکی از پایین ترین اعداد در بین مصالح ساختمانی متعارف است. اما این عدد در واقعیت کارگاه با عدد روی کاتالوگ متفاوت است.

دلیل این تفاوت چیست؟ هوای محبوس در ساختار سلولی پلی استایرن عامل اصلی عایق بودن آن است. اما اگر ورق در حین حمل و نقل آسیب ببیند یا به دلیل اجرای ضعیف، درزهای انقطاع حرارتی با ملات سیمان پر شوند، عملاً کارایی عایق از بین می رود. در شرکت ساختمانی صاد، ما برای عایق بندی دیوارهای پیرامونی از تکنیک اجرای دو لایه با اورلپ های متقاطع استفاده می کنیم. این استراتژی ساده اما به شدت موثر، تضمین می کند که هیچ پل حرارتی مستقیمی بین فضای داخل و خارج ساختمان شکل نگیرد. این دقیقاً همان تفاوت نگاه یک مهندس با یک مجری تجربی است.

تفاوت ورق یونولیت (EPS) و ورق اکسترود شده (XPS)

یکی از مباحث جذاب در مهندسی مصالح، بررسی تفاوت ورق یونولیت (EPS) و ورق اکسترود شده (XPS) است. این دو متریال با وجود اینکه از یک خانواده پلیمری هستند، اما فرآیند تولید کاملاً متفاوتی دارند. پلی استایرن انبساطی (EPS) که عمدتاً به عنوان یونولیت سقفی از انبساط دانه ها توسط بخار آب تولید می شود، در حالی که ایکس پی اس تحت فشار اکستروژن شکل می گیرد که بافتی یکپارچه تر و بدون حفرات درشت به آن می دهد.

در کارگاه، این تفاوت ساختاری خود را در جذب آب نشان می دهد. ورق های EPS اگر در مجاورت آب زیرزمینی یا رطوبت دائمی قرار بگیرند، در درازمدت درصدی آب جذب می کنند که ضریب عایق بودن آن ها را مختل می کند. در مقابل XPS مقاومت بسیار بالاتری در برابر نفوذ رطوبت دارد. با این حال، به دلیل تفاوت فاحش در قیمت، استفاده از XPS برای تمام بخش های پروژه توجیه اقتصادی ندارد. هنر ما در شرکت ساختمانی صاد این است که با تحلیل دقیق شرایط پروژه، ترکیبی بهینه از این دو محصول را پیشنهاد دهیم تا هم استانداردها رعایت شوند و هم بودجه کارفرما مدیریت گردد.

کاربرد ورق یونولیت

کاربرد ورق یونولیت به قدری گسترده است که محدود کردن آن به چند تیتر کوتاه بی انصافی است. این محصول مانند یک آچار فرانسه در دست مهندسین عمران عمل می کند. اجازه دهید این کاربردها را از لنز تخصصی تری بررسی کنیم:

۱. ورق یونولیت برای سردخانه های صنعتی و تونل های انجماد

طراحی سردخانه ها یکی از پیچیده ترین بخش های تاسیسات سازه ای است. در اینجا ما با گرادیان دمایی بسیار شدیدی بین داخل و خارج روبرو هستیم. ورق یونولیت برای سردخانه باید از نوع بسیار فشرده و با ضخامت های بالا باشد. کوچکترین ضعف در عایق بندی باعث ایجاد نقطه شبنم در داخل دیوار شده و در نتیجه میعان آب رخ می دهد. این رطوبت در چرخه های ذوب و یخبندان باعث تخریب پیش رونده مصالح پیرامونی خواهد شد. برای چنین کاربری هایی، انتخاب ورق هایی با دانسیته بیست و پنج به بالا یک قانون نانوشته اما حیاتی است.

۲. درز انقطاع بر اساس استاندارد 2800 زلزله ایران

آیین نامه طراحی ساختمان ها در برابر زلزله، فاصله گذاری بین ساختمان های مجاور را اجباری کرده است. اما رها کردن این فضا به صورت خالی باعث تجمع زباله و مشکلات زیست محیطی می شود. بهترین راهکار، پر کردن این فضا با موادی است که در زمان وقوع زلزله خرد شده و مانع از حرکت نوسانی سازه نشوند. قیمت ورق یونولیت ۱۰ سانت که عموماً برای پر کردن درزهای انقطاع رایج استفاده می شود، در برابر خسارات ناشی از پدیده ضربه ای سازه ها (Pounding effect) در زمان زلزله تقریباً صفر است.

۳. عایق بندی صوتی دیوار ساختمان

یکی از بزرگترین شکایات ساکنین آپارتمان ها، انتقال صدای هوابرد از دیوارهای مشترک است. استفاده از یک لایه پلاستوفوم در هسته دیوارهای دو جداره، به دلیل وجود حباب های هوا، می تواند تا حد زیادی انرژی امواج صوتی را مستهلک کند. البته باید دقت کرد که این متریال در برابر صداهای کوبه ای عملکرد متفاوتی دارد و باید با مصالح آکوستیک دیگر ترکیب شود.

اشتباهات کارگاهی در اجرای پلاستوفوم

به عنوان یک مهندس ناظر و مجری، بارها با فاجعه های خاموش در کارگاه ها مواجه شده ام. یکی از خاطرات تلخ من مربوط به پروژه ای بود که پیمانکار برای کاهش هزینه ها، در دیوارهای حائل زیرزمین به جای عایق رطوبتی استاندارد، صرفاً از ورق های کم تراکم یونولیتی استفاده کرده بود و بتن ریزی دیوار را با پمپ و بدون کنترل سرعت انجام داد.

نتیجه چه بود؟ فشار هیدرواستاتیک بتن تازه به قدری بالا بود که تمام ورق ها دچار دفرمگی و شکم دادن شدند. ورق ها به سمت شبکه آرماتور حرکت کرده و کاور بتنی کاملاً از بین رفت. از سوی دیگر، شیره بتن (ترکیب آب و سیمان) در حفرات ورق نفوذ کرد. پس از باز کردن قالب ها، با سطح وسیعی از بتن کرمو مواجه شدیم که مقاومت فشاری آن به شدت افت کرده بود. ما در آن پروژه مجبور شدیم با هزینه ای گزاف، عملیات ترمیم بتن با ملات های اپوکسی را انجام دهیم.

این یک نمونه بارز از این واقعیت است که خرید مصالح ارزان قیمت، در نهایت گران ترین اشتباه یک پروژه خواهد بود. اگر از همان ابتدا برای خرید ورق پلاستوفوم با دانسیته بالا اقدام شده بود، و ورق ها به درستی با چنگک های پلاستیکی مهار می شدند، این تراژدی مهندسی رخ نمی داد.

راهنمای خرید ورق یونولیت

بحث شیرین اما پرچالش تامین مصالح! قیمت ورق یونولیت تابعی مستقیم از قیمت مواد اولیه پتروشیمی (مونومر استایرن) در بورس کالا است. به همین دلیل، استعلام قیمت باید به صورت روزانه انجام شود. اما چند فاکتور کلیدی وجود دارد که شما باید هنگام استعلام به آن ها دقت کنید.

بسیاری از مشتریان فقط می پرسند قیمت ورق پلاستوفوم چقدر است؟ این سوال از پایه اشتباه است. شما باید ضخامت، دانسیته واقعی و نوع کندسوز بودن آن را مشخص کنید. برای مثال، قیمت ورق یونولیت ۱۰ سانت با دانسیته دوازده، بسیار کمتر از همان ضخامت با دانسیته بیست است. متاسفانه برخی تولیدکنندگان زیرپله ای، با تزریق مواد ناخالص یا عدم رعایت زمان پخت در دیگ های بخار، وزن بلوک را بالا می برند تا دانسیته را به صورت کاذب افزایش دهند، اما این ورق ها در کارگاه به راحتی پودر شده و ساختار خود را از دست می دهند.

هنگام خرید ورق یونولیت باید به انسجام دانه ها دقت کنید. یک تست کارگاهی ساده این است که لبه ورق را با انگشت فشار دهید؛ اگر دانه ها به راحتی از هم جدا شدند، آن محصول کیفیت مناسبی برای کارهای مهندسی ندارد. ما در شرکت ساختمانی صاد، تمامی محموله های ورودی به کارگاه را با سخت گیرانه ترین معیارهای کنترل کیفیت بررسی می کنیم تا از اصالت و تراکم واقعی آن ها اطمینان حاصل کنیم.

عوامل موثر بر قیمت ورق یونولیت

• کیفیت مواد اولیه: استفاده از گرانول های درجه یک کره ای یا داخلی با کیفیت، تاثیر مستقیمی بر قیمت و عملکرد نهایی دارد.
• تکنولوژی برش: دستگاه های CNC با دقت میلی متری، پرتی کار را کاهش می دهند اما هزینه خدمات برش بالاتری دارند.
• هزینه های لجستیک: به دلیل حجم بالای ورق ها (حجم زیاد نسبت به وزن کم)، کرایه حمل بخش قابل توجهی از قیمت تمام شده در پای کار را تشکیل می دهد. بنابراین خرید ورق یونولیت از تامین کنندگان نزدیک به سایت پروژه، یک استراتژی هوشمندانه است.

تحلیل فنی ورق یونولیت کندسوز: حقیقت پشت یک اصطلاح بازاری

بیایید یک بار برای همیشه به یک افسانه خطرناک و رایج در بازار مصالح ساختمانی پایان دهیم: از دیدگاه علم مواد و مهندسی پلیمر، چیزی به نام ورق یونولیت نسوز وجود خارجی ندارد و این صرفاً یک ادعای غیرعلمی و تبلیغاتی است. هر متریال پایه پلیمری در برابر حرارت بالا واکنش نشان می دهد. اصطلاح استاندارد و فنی که در آیین نامه ها با آن سر و کار داریم، ورق یونولیت کندسوز (Self-Extinguishing) است. در پروسه تولید این ورق ها، سازندگان معتبر از افزودنی های بازدارنده شعله (معمولاً ترکیبات هالوژنه) استفاده می کنند. مکانیزم عملکرد این مواد بسیار جالب است؛ زمانی که ورق در معرض شعله مستقیم قرار می گیرد، به جای شعله ور شدن و گسترش حریق، ساختار آن دچار جمع شدگی شده، از منبع حرارت عقب نشینی می کند و به محض دور شدن یا قطع منبع آتش، خود به خود خاموش می شود. در دپارتمان نظارت شرکت ساختمانی صاد، ما همواره تاکید داریم که استفاده از ورق های کندسوز استاندارد یک لایه ایمنی حیاتی برای خرید زمان در هنگام حریق است، اما هرگز و تحت هیچ شرایطی، جایگزین رعایت الزامات مبحث سوم مقررات ملی و اجرای صحیح پوشش های محافظ (مانند پلاستر گچ یا سیمان) بر روی این ورق ها نخواهد شد.

نقش ورق پلاستوفوم در سبک سازی سازه

یکی از مفاهیم عمیق در مهندسی زلزله، رابطه مستقیم بین جرم سازه و نیروی برشی پایه است. هرچه ساختمان سنگین تر باشد، نیروی زلزله بیشتری را جذب می کند. استفاده گسترده از ورق های پلی استایرن در سقف ها، دیوارها و کف سازی ها، بار مرده ساختمان را به طرز شگفت انگیزی کاهش می دهد. من در محاسبات سازه ای یک برج مسکونی در تهران، با جایگزینی مصالح سنتی شیب بندی بام با ورق های یونولیتی فشرده، توانستم وزن کل سازه را به حدی کاهش دهم که مقاطع ستون های فولادی در طبقات پایین تا پانزده درصد بهینه سازی شدند. این یعنی صرفه جویی میلیاردی در مصرف آهن آلات پروژه. اینجاست که متوجه می شوید قیمت ورق یونولیت در برابر کاهش هزینه های پنهان اسکلت ساختمان، یک سرمایه گذاری کاملاً سودآور است.

علم مهندسی عمران، علم مدیریت ریسک و بهینه سازی منابع است. ورق یونولیت با ویژگی های منحصر به فرد فیزیکی و شیمیایی خود، یک ابزار قدرتمند در دستان مهندسان طراح و مجری است. اما همان طور که در طول این مقاله به تفصیل تحلیل کردیم، عدم شناخت کافی از رفتار این متریال در مجاورت بتن، نادیده گرفتن استانداردهای حرارتی مبحث نوزدهم و خطاهای اجرایی در زمان قالب بندی، می تواند نتایج مخربی به همراه داشته باشد.

توصیه اکید من به عنوان یک کارشناس ارشد سازه این است که پروسه تامین مصالح را تنها به عنوان یک فرآیند بازرگانی نبینید. خرید مصالح نیازمند پیوست فنی است. ما در شرکت ساختمانی صاد با تکیه بر دانش مهندسی و تجربیات تلخ و شیرین کارگاهی، همواره در تلاشیم تا مرز بین تئوری های دانشگاهی و واقعیت های اجرایی را پر کنیم. برای ما، فروش یک محصول پایان راه نیست، بلکه آغاز یک تعهد مهندسی برای ارتقای کیفیت ساخت و ساز در کشور است.
