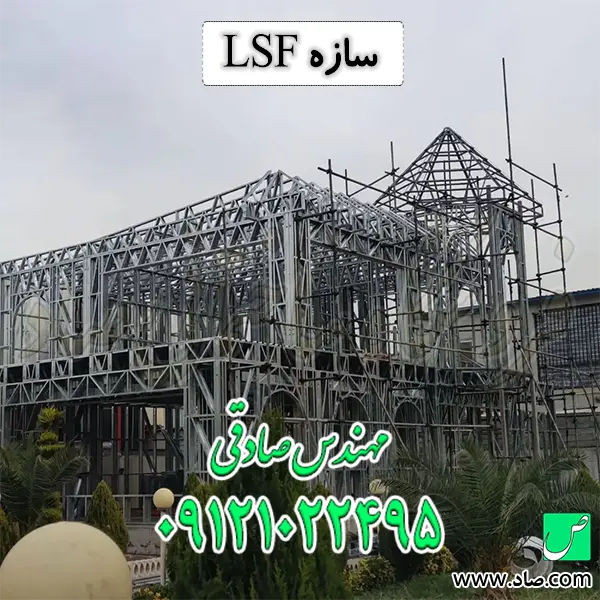

سازه LSF

سازه LSF (ال اس اف) چیست؟

سازه LSF یا (Light Steel Frame) یا قاب فولادی سبک سرد نورد شده، یک سیستم ساختمانی پیشرفته و یکپارچه است که از مقاطع فولادی با ضخامت کم و پوشش گالوانیزه تشکیل شده است. این سیستم به دلیل نسبت فوق‌العاده مقاومت به وزن، سرعت اجرای خیره‌کننده و رفتار لرزه‌ای بسیار مطلوب، به عنوان یکی از ایمن‌ترین و مدرن‌ترین جایگزین‌ها برای سازه‌های سنتی بتنی و فولادی سنگین در پروژه‌های ویلایی، اضافه‌اشکوب و انبوه‌سازی شناخته می‌شود.

خلاصه نکات کاربردی برای مهندسان و ناظران

• رفتار لرزه‌ای بی‌نظیر: سازه ال اس اف به دلیل وزن بسیار سبک مخصوصآ در زمان استفاده از فایبر سمنت برد، نیروی اینرسی ناشی از زلزله را به حداقل می‌رساند و با بهره‌گیری از اتصالات پیچ و پرچ، انعطاف‌پذیری بالایی در برابر تغییر مکان‌های جانبی (Drift) از خود نشان می‌دهد.
• ممنوعیت: طبق استانداردهای طراحی (مانند مبحث ۱۱ مقررات ملی ساختمان)، استفاده از جوشکاری حرارتی برای اتصال مقاطع LSF به دلیل از بین رفتن پوشش گالوانیزه و تغییر ساختار متالورژیکی فولاد در مقاطع نازک، یک اشتباه مهندسی و خط قرمز مطلق است.
• یکپارچگی و دقت نرم‌افزاری: این سازه‌ها پیش از اجرا، در نرم‌افزارهای تخصصی (مانند FrameCAD) به صورت میلی‌متری مدل‌سازی می‌شوند و خطای انسانی در برش و مونتاژ آن‌ها به صفر می‌رسد که نتیجه آن، استراکچری کاملاً شاقول و بی‌نقص است.

سازه تخصصی LSF یا قاب فولادی سبک سرد نورد شده

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می‌کنم که درک رفتار مقاطع جدار نازک، مرز باریک بین یک مهندس واقعی و یک اپراتور نرم‌افزار است. سازه LSF که در مباحث مهندسی تحت عنوان سازه‌های سرد نورد شده (Cold-Formed Steel – CFS) شناخته می‌شود، در واقع یک دگرگونی بنیادین در استفاده از متریال فولاد است. وقتی جداول اشتال و کاتالوگ‌های فنی این مقاطع را ورق می‌زنید، با اعداد بسیار مشخصی روبرو می‌شوید. تنش تسلیم (Yield Strength) این ورق‌ها معمولاً بین ۲۵۰ تا ۳۵۰ مگاپاسکال متغیر است و ضخامت آن‌ها از ۰.۸ تا نهایتاً ۳ میلی‌متر تجاوز نمی‌کند. اما این اعداد در دنیای واقعی کارگاه و زیر فشارهای استاتیکی و دینامیکی چه معنایی دارند؟ این ارقام به ما می‌گویند که شما با یک شبکه مهندسی‌شده و به شدت بهینه‌سازی شده روبرو هستید که رفتار آن با تیرآهن‌های نورد گرم (مثل IPE و INP) زمین تا آسمان تفاوت دارد.

برای درک بهتر رفتار سازه LSF باید نگاهی دقیق به پدیده‌های کمانشی و هندسه مقاطع بیندازیم. در سازه‌های سنگین، ضخامت بالای بال و جان مانع از دفرمگی‌های موضعی می‌شود، اما در مقاطع ال اس اف (نظیر مقاطع C و U)، هنر مهندس طراح در استفاده از لبه‌های برگردان (Lips) و سخت‌کننده‌های طولی (Stiffeners) برای جلوگیری از کمانش موضعی (Local Buckling) و کمانش اعوجاجی (Distortional Buckling) است. همین فرم‌دهی سرد ورق‌هاست که جادوی ممان اینرسی را در این پروفیل‌های نازک بیدار می‌کند. برخلاف سازه‌های سنتی که بارها روی چند ستون معدود متمرکز است، در سیستم LSF بارها به صورت گسترده روی شبکه‌ای از استادها (Studs) و ترک‌ها (Tracks) توزیع می‌شود. این میزان شگفت‌انگیز از توزیع نیرو، آن را از یک اسکلت فلزی ساده، به یک سیستم یکپارچه باربر (Load-bearing System) تبدیل کرده است.

عدم وجود ضخامت بالا در مقاطع LSF یک ضعف نیست، بلکه یک ویژگی به شدت مهندسی شده است. سطح این مقاطع با لایه‌ای از زینک (گالوانیزه با کوتینگ Z275) پوشانده شده که مقاومت در برابر خوردگی را به حداکثر می‌رساند. در پروژه‌های ساختمانی، زمانی که نیاز به اجرای سریع، اضافه‌اشکوب روی ساختمان‌های ضعیف یا ساخت ویلا در مناطق صعب‌العبور داریم، ال اس اف بی‌رقیب ظاهر می‌شود. هیچ سازه دیگری به این اندازه در برابر زلزله ایمن و در زمان اجرا سریع نیست. از طرفی، ساختار شبکه‌ای آن باعث می‌شود فضای خالی بین استادها (Cavity)، بستری ایده‌آل برای عبور بی‌دردسر تاسیسات و اجرای عایق‌های صوتی و حرارتی (مانند پشم سنگ) فراهم کند.

بسیاری از پیمانکاران تازه‌کار تصور می‌کنند به دلیل سبکی مقاطع، طراحی و اجرای این سیستم نیازی به وسواس مهندسی ندارد و می‌توانند با پروفیل‌های قوطی معمولی آن را شبیه‌سازی کنند. این یک اشتباه بزرگ و پر هزینه است. عدم رعایت فواصل دقیق استادها یا استفاده از ورق‌های فولادی با درصد کربن نامناسب و پوشش گالوانیزه ضعیف، می‌تواند رفتار سازه‌ای این شبکه را به شدت تخریب کرده و آن را در برابر بارهای جانبی آسیب‌پذیر کند. شرکت ساختمانی صاد با درک عمیق این ظرافت‌های طراحی و آگاهی از اهمیت حیاتی رفتار مقاطع جدار نازک، همواره بالاترین گرید کیفی پروفیل‌های LSF را تامین و اجرا می‌کند. ما در شرکت ساختمانی صاد، پیش از آغاز تولید، فایل‌های نرم‌افزاری CNC را زیر ذره‌بین مهندسی می‌بریم تا اطمینان حاصل کنیم که مقاطع تولیدی، دقیقاً همان رفتار صلب و مقاوم آیین‌نامه‌ای را از خود نشان خواهند داد و در زیر بارگذاری‌های زلزله و باد دچار ناپایداری نخواهند شد.

کاربرد سازه LSF در صنعت و ساختمان

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که اگر این مقاطع اینقدر نازک هستند، چگونه می‌توانند وزن یک ساختمان را تحمل کنند و کاربرد اصلی آن‌ها کجاست؟ پاسخ این پارادوکس ظاهری، در عملکرد شبکه‌ای و پیوستگی سیستم نهفته است. در سازه ال اس اف، المان‌ها به تنهایی باربر نیستند، بلکه ترکیب پوشش‌های ساختاری (مانند OSB یا سمنت برد) با مقاطع فولادی، یک دیافراگم صلب و یک سیستم جعبه‌ای (Box Action) ایجاد می‌کند. این ویژگی متالورژیکی و هندسی، سازه LSF را به گزینه‌ای بی‌رقیب و طلایی برای ساخت و سازهای سریع و مقاوم تبدیل کرده است.

در کفه ترازوی صنعت ساختمان، کاربرد سازه LSF بسیار فراتر از یک کانکس یا سازه موقت است. این سیستم، ایده‌آل‌ترین گزینه برای ساخت ویلاهای لوکس یک تا سه طبقه، شهرک‌سازی‌های سریع، و ساختمان‌های اداری و آموزشی است. وزن بسیار کم این سیستم (حدود ۲۵ تا ۳۰ کیلوگرم فولاد در هر متر مربع زیربنا)، به مهندسان اجازه می‌دهد تا آن را به آسانی برای پروژه‌های اضافه‌اشکوب (افزودن طبقه روی ساختمان‌های موجود) استفاده کنند، بدون آنکه نگران اضافه‌بار مخرب روی فونداسیون و ستون‌های ساختمان قدیمی باشند. همچنین به دلیل قابلیت پیش‌ساختگی بالا، از سیستم ال اس اف برای ساخت کمپ‌های اقامتی در مناطق بحران‌زده و پروژه‌های دورافتاده به وفور استفاده می‌شود.

اما در محیط پر هیاهوی کارگاه‌های ساختمانی مدرن، کاربرد این سازه به عنوان دیوارهای جداکننده و دیوارهای پیرامونی غیرباربر (Infill Walls) در برج‌ها و ساختمان‌های بلندمرتبه نیز بسیار چشمگیر است. پیمانکاران با تجربه به خوبی می‌دانند که برای کاهش وزن مرده برج‌ها و افزایش ایمنی دیوارهای پیرامونی در برابر زلزله، هیچ متریالی جای مقاطع LSF را نمی‌گیرد. کارگران می‌توانند این پنل‌ها را به راحتی و با کمترین نیاز به ماشین‌آلات سنگین نصب کنند. علاوه بر این، فضای خالی بین پروفیل‌ها برای اجرای سیستم‌های تاسیساتی نوین و عایق‌بندی حرارتی مطابق با مبحث ۱۹ مقررات ملی، یک انتخاب مهندسی کاملاً منطقی و اقتصادی است.

تنوع درخواست‌ها و گستردگی کاربرد این محصول در شرکت ساختمانی صاد به گونه‌ای است که بخش عظیمی از پروژه‌های روزانه ما را طراحی و اجرای ویلاهای مدرن و اضافه‌اشکوب‌های شهری تشکیل می‌دهد. ما در شرکت ساختمانی صاد به خوبی می‌دانیم که دقت در تولید و کیفیت اتصالات در سازه ال اس اف تا چه حد برای یکپارچگی ساختمان حیاتی است. از این رو، پیش از انتقال قطعات به کارگاه، تمامی پروفیل‌ها از نظر کیفیت گالوانیزاسیون، دقت پانچ‌ها و محل قرارگیری پیچ‌ها مورد بازرسی دقیق قرار می‌گیرند تا اکیپ‌های نصاب ما در فرایند برپایی اسکلت، با هیچ‌گونه خطای ابعادی یا توقف کار مواجه نشوند.

نحوه تولید و فرمولاسیون مقاطع سازه LSF

فرایند تولید این مقاطع فولادی در کارخانجات، تنها یک برشکاری ساده نیست، بلکه یک سمفونی دقیق از طراحی کامپیوتری و شکل‌دهی مکانیکی در حالت سرد (Cold Roll Forming) است که هندسه متریال را برای تحمل بیشترین بارها بازطراحی می‌کند. در گام نخست، کویل‌های فولادی گالوانیزه با درصد کربن پایین و کشسانی مناسب (معمولاً گرید G275 تا G350) روی دستگاه‌های بازکن (Decoiler) قرار می‌گیرند. این ورق‌ها وارد خطوط هوشمند رول فرمینگ می‌شوند که مستقیماً به نرم‌افزارهای طراحی CAD/CAM متصل هستند.

در طول خط تولید، ورق فولادی با عبور از میان ده‌ها جفت غلتک فرم‌دهنده، به آرامی و بدون دریافت هیچ‌گونه حرارتی، تغییر شکل داده و به مقاطع C یا U تبدیل می‌شود. نکته به شدت حیاتی در تولید مقاطع LSF این است که تمامی عملیات سوراخ‌کاری برای عبور تاسیسات (Service Holes)، پانچ‌های اتصال (Dimples)، برش‌های فارسی‌بر لبه‌ها و حتی چاپ لیبل مشخصات هر قطعه، به صورت کاملاً اتوماتیک و با دقت دهم میلی‌متر در همین خط انجام می‌گیرد. این اتوماسیون بی‌نظیر، باعث می‌شود مقاطع تولیدی دقیقاً مطابق با مدل سه‌بعدی نرم‌افزار باشند و در زمان نصب در کارگاه، همانند قطعات یک پازل مهندسی‌شده، بدون نیاز به هیچ‌گونه برشکاری ثانویه یا اعمال زور، در جای خود قرار گیرند.

مزایای سازه LSF

مقاومت لرزه‌ای و نسبت مقاومت به وزن خارق‌العاده

• مهم‌ترین نقطه قوت سازه ال اس اف، وزن بسیار سبک آن است که نیروی مخرب زلزله را به شدت کاهش می‌دهد (نیروی زلزله رابطه مستقیمی با جرم سازه دارد). این متریال منعطف در صورت طراحی صحیح اتصالات و مهاربندها (تسمه‌های قطری یا دیوارهای برشی)، در برابر شدیدترین تکان‌های زمین‌لرزه بدون ایجاد ریزش آوار و تلفات جانی، انرژی زلزله را مستهلک می‌کند.

سرعت اجرای شگفت‌انگیز و بازگشت سریع سرمایه

• یکی از بزرگترین چالش‌ها در ساختمان‌سازی سنتی، زمان‌بر بودن عملیات گیرش بتن، جوشکاری و خشک شدن مصالح بنایی است. اما ال اس اف رویای یک سرمایه‌گذار است. تمامی قطعات پیش‌ساخته هستند و اتصال آن‌ها تنها با پیچ‌های سرمته‌دار انجام می‌شود. یک ویلای دوبلکس را می‌توان در کمتر از ۹۰ روز به صورت کلید تحویل (Turn-key) اجرا کرد که این سرعت، هزینه‌های بالاسری کارگاه را به شدت کاهش می‌دهد.

پایداری محیط‌زیستی و قابلیت بازیافت ۱۰۰ درصدی

• اگر به دنبال ساختمانی سبز و دوست‌دار محیط زیست هستید، این سازه بهترین انتخاب شماست. فرایند اجرای ال اس اف کاملاً خشک است و نیازی به مصرف بی‌رویه آب ندارد. همچنین در صورت نیاز به تخریب ساختمان در دهه‌های آینده، تمامی استراکچر فولادی قابل بازیافت بوده و به چرخه صنعت بازمی‌گردد و هیچ‌گونه نخاله ساختمانی مخربی از خود به جای نمی‌گذارد.

معایب سازه LSF

محدودیت در تعداد طبقات و ارتفاع سازه

• این مورد دقیقاً همان خط قرمزی است که آیین‌نامه‌های طراحی روی آن دست گذاشته‌اند. سیستم‌های ال اس اف باربر، معمولاً برای ساختمان‌های کوتاه مرتبه (عموماً تا ۳ الی ۵ طبقه بسته به آیین‌نامه محلی و ترکیبات بار) مجاز هستند. استفاده از این متریال به عنوان سیستم باربر اصلی در برج‌ها از نظر فنی غیرممکن است، زیرا ضخامت ورق‌ها پاسخگوی بارهای ثقلی و جانبی عظیم در طبقات پایین نخواهد بود.

چالش‌های آکوستیکی در صورت اجرای غیر اصولی

• وزن سبک که پیش‌تر به عنوان یک مزیت ذکر شد، در بحث انتقال صوت می‌تواند یک پاشنه آشیل باشد. دیوارها و سقف‌های ال اس اف جرم پایینی دارند و در صورت عدم استفاده از عایق‌های صوتی استاندارد (مانند پشم سنگ با دانسیته بالا) و عدم رعایت دیتیل‌های قطع پل صوتی در اتصالات، انتقال صدای هوابرد و کوبه‌ای بین طبقات و اتاق‌ها به شدت آزاردهنده خواهد بود.

نیاز مطلق به نیروی کار فوق‌تخصص و طراح حرفه‌ای

• اجرای این سازه با اکیپ‌های سنتی جوشکار و آرماتوربند امکان‌پذیر نیست. کوچک‌ترین خطا در اجرای اتصالات Hold-down (مهارهای کششی پای ستون)، عدم نصب استرپ‌های جانبی یا استفاده از پیچ‌های غیراستاندارد، یکپارچگی هندسی سازه را از بین برده و ضریب ایمنی کل سیستم را در برابر بار باد و زلزله به خطر می‌اندازد.

انواع سیستم‌های اجرای سازه LSF

سازه ال اس اف به دلیل انعطاف در تولید، به دو روش کلی در پروژه‌های ساختمانی اجرا می‌شود. روش اول، سیستم اجرای درجا (Stick-built) است. در این روش، پروفیل‌های استاد و ترک که در کارخانه برش خورده و کدگذاری شده‌اند، به صورت قطعات منفرد به کارگاه ارسال می‌شوند. نصاب‌ها بر اساس نقشه‌های مونتاژ، قطعات را روی فونداسیون به هم متصل کرده و فریم دیوارها و سقف را برپا می‌کنند. این روش برای پروژه‌هایی که مسیر دسترسی صعب‌العبور دارند (مانند ویلاهای کوهستانی) یا فضای کارگاهی محدودی دارند، بسیار ایده‌آل است، زیرا حمل پروفیل‌ها بسیار آسان‌تر از پنل‌های بزرگ است.

اما در سوی دیگر میدان، زمانی که سرعت اجرا اولویت مطلق پروژه است، سیستم پنلی پیش‌ساخته (Panelized System) وارد عمل می‌شود. در این حالت، دیوارها، خرپاهای سقف و حتی سیستم‌های کف، به صورت پنل‌های کامل در محیط کنترل‌شده کارخانه مونتاژ می‌شوند. ما در شرکت ساختمانی صاد همیشه به مدیران پروژه‌های انبوه‌سازی یادآوری می‌کنیم که استفاده از سیستم پنلی، خطای اجرایی را به صفر می‌رساند. این پنل‌های آماده، با تریلی به محل کارگاه حمل شده و توسط جرثقیل به سرعت در جای خود نصب می‌شوند. این کار نیازمند لجستیک دقیق و فضای کافی برای مانور جرثقیل است تا بدون آسیب رساندن به قطعات، استراکچر یکپارچه و مقاوم ساختمان در چند روز برپا شود.

یکی از سوالات پرتکرار کارفرمایان از مهندسان شرکت ساختمانی صاد، انتخاب بین روش اجرای درجا و پنلی است. باید بدانید که از نظر استقامت نهایی و تاییدیات مهندسی، هر دو سیستم رفتار کاملاً یکسانی دارند. تفاوت اصلی در مدیریت کارگاه و لجستیک پروژه است. اگر پروژه شما در یک کوچه بن‌بست با عرض کم قرار دارد، تحویل پنل‌های ۴ متری غیرممکن است و باید از سیستم درجا استفاده کنید. اما در یک سایت باز، سیستم پنلی زمان خواب سرمایه شما را به طرز چشمگیری کاهش می‌دهد.

مراحل ساخت و اجرای سازه LSF (ال اس اف)

اجرای یک ساختمان با سیستم قاب فولادی سبک، یک فرآیند کاملاً مهندسی‌شده و صنعتی است. برخلاف روش‌های سنتی که بخش عمده‌ای از تصمیم‌گیری‌ها در پای کار انجام می‌شود، در سیستم LSF تمام چالش‌ها در مرحله طراحی حل شده و قطعات تنها برای مونتاژ به کارگاه ارسال می‌گردند. در ادامه مراحل هفت‌گانه این سیستم را بررسی می‌کنیم:

۱. طراحی معماری و محاسبات سازه‌ای (مهندسی نرم‌افزاری)

اولین و مهم‌ترین گام در شرکت ساختمانی صاد، مدلسازی سه‌بعدی سازه است. پس از نهایی شدن پلان معماری، سازه توسط نرم‌افزارهای تخصصی نظیر FrameCAD یا SAP2000 طراحی می‌شود. در این مرحله، تمامی بارهای ثقلی و جانبی محاسبه شده و محل دقیق قرارگیری استادها (Studs)، تراک‌ها (Tracks)، مهاربندها و حتی مسیر عبور تاسیسات درون دیوارها مشخص می‌گردد. خروجی این نرم‌افزارها مستقیماً به دستگاه‌های رول فرمینگ (Roll Forming) CNC داده می‌شود تا ورق‌های گالوانیزه را با دقت دهم میلی‌متر برش داده و پانچ کنند.

۲. اجرای فونداسیون و نصب انکربولت‌ها

سازه LSF به دلیل وزن بسیار کم (حدود یک‌سوم سازه‌های سنتی)، نیازی به فونداسیون‌های عمیق و سنگین ندارد. معمولاً از یک شالوده نواری یا رادیه (گسترده) به ضخامت حدود ۲۰ تا ۳۰ سانتی‌متر استفاده می‌شود. نکته کلیدی در این مرحله، تعبیه دقیق انکربولت‌ها (Anchor Bolts) در بتن است. این بولت‌ها وظیفه اتصال رانرها (تراک‌های کف) به فونداسیون را بر عهده دارند و فواصل آن‌ها بر اساس نقشه‌های محاسباتی (معمولاً بین ۶۰ تا ۱۲۰ سانتی‌متر) تعیین می‌شود.

۳. برپایی دیوارهای باربر و غیرباربر (نصب استاد و تراک)

پس از گیرش بتن فونداسیون و اجرای عایق رطوبتی (ایزوگام یا قیرگونی) در زیر لبه دیوارها، نصب اسکلت فلزی آغاز می‌شود. ابتدا تراک‌های افقی روی بولت‌ها مهار می‌شوند. سپس استادهای عمودی با فواصل استاندارد (معمولاً ۴۰ یا ۶۰ سانتی‌متر) درون تراک‌ها قرار گرفته و با پیچ‌های سرمته‌دار متصل می‌گردند. در این مرحله، قاب‌های مربوط به درب‌ها و پنجره‌ها (نعل درگاه‌ها) نیز شکل می‌گیرند. دیوارهای باربر در سیستم LSF وظیفه انتقال کل بار طبقات و سقف را به فونداسیون دارند.

۴. اجرای سیستم سقف و خرپاها

برای اجرای سقف بین طبقات، از تیرچه‌های فولادی سبک (Joists) با فواصل منظم استفاده می‌شود. روی این تیرچه‌ها معمولاً با ورق‌های سینوسی گالوانیزه یا تخته‌های OSB پوشانده شده و سپس یک لایه بتن سبک (به ضخامت حدود ۵ تا ۸ سانتی‌متر) روی آن اجرا می‌گردد که اصطلاحاً به آن سقف عرشه فولادی سبک می‌گویند. برای سقف بام نیز، از خرپاهای از پیش مونتاژ شده استفاده می‌شود که مقاومت بالایی در برابر بار برف و باد دارند.

۵. اجرای تاسیسات الکتریکی و مکانیکی

یکی از بزرگترین مزایای سازه‌های LSF که همواره به کارفرمایان شرکت ساختمانی صاد یادآور می‌شوم، سرعت و سهولت اجرای تاسیسات است. در کارخانه، سوراخ‌هایی (Service holes) روی بدنه استادها پانچ شده است که محل عبور لوله‌های آب، برق و گاز می‌باشد. در این روش، نیازی به تخریب، شیارزنی یا کنده‌کاری دیوارها نیست و لوله‌های پلیمری و کابل‌های برق به راحتی از میان ساختار توخالی دیوارها عبور می‌کنند.

۶. عایق‌بندی صوتی و حرارتی

برای جلوگیری از اتلاف انرژی و انتقال صدا، فضای خالی بین استادها در دیوارهای خارجی و داخلی با متریال‌های عایق پر می‌شود. بهترین و متداول‌ترین گزینه‌ها استفاده از پشم سنگ (Rockwool)، پشم شیشه یا پلی‌استایرن (EPS/XPS) است. این عایق‌بندی باعث می‌شود ساختمان‌های LSF استانداردهای بسیار بالایی در مبحث ۱۹ مقررات ملی ساختمان (صرفه‌جویی در انرژی) کسب کنند.

۷. نصب پوشش‌های داخلی و خارجی

در مرحله نهایی، دو طرف دیوارهای اسکلت فلزی باید پوشانده شوند. برای سمت داخلی ساختمان، عمدتاً از گچ‌برگ (Drywall یا کناف) استفاده می‌شود که پس از نصب، بتونه‌کاری و نقاشی می‌گردد. برای نمای خارجی گزینه‌های متعددی وجود دارد، اما بهترین متریال که هم مقاومت بالایی دارد و هم با ساختار خشک LSF سازگار است، فایبر سمنت برد (صفحات سیمانی الیاف‌دار) است. پس از نصب سمنت برد می‌توان هر نوع نمای سنتی (سنگ، آجر) یا مدرن را روی آن اجرا کرد.

راهنمای خرید و سفارش سازه LSF

بازار نوین سازه‌های سبک، همواره آبستن تله‌های قیمتی و پیشنهادهای وسوسه‌انگیز برای پیمانکاران ناآشنا است. اما به عنوان یک مهندس ناظر، اکیداً توصیه می‌کنم که برای سفارش سازه LSF، عدد نهایی پیش‌فاکتور بر اساس کیلوگرم، نباید تنها پارامتر تصمیم‌گیری شما باشد. این استراکچر به ظاهر ساده، رفتاری به شدت حساس به کیفیت فولاد اولیه دارد. استفاده از ورق‌های سیاه یا گالوانیزه بی‌کیفیت با کوتینگ پایین (زیر Z180)، می‌تواند فاجعه‌ای سازه‌ای به بار بیاورد. فولادی که باید در برابر رطوبت داخل دیوار عایق باشد، در اثر این ضعف پوشش، دچار خوردگی و زنگ‌زدگی پنهان می‌شود و در زیر بارهای ثقلی، به جای تحمل تنش، دچار کمانش موضعی و فروپاشی می‌گردد.

طراحی نرم‌افزاری و فایل‌های خروجی CAM، برای سازه‌های ال اس اف یک خط قرمز مهندسی است. وجود خطاهای محاسباتی در فواصل استادها، عدم پیش‌بینی مسیر عبور تاسیسات (که منجر به برش دستی مقاطع در کارگاه می‌شود)، تنها یک ایراد ظاهری نیست. این نواقص به صورت مستقیم نشان‌دهنده ضعف تیم مهندسی شرکت تولیدکننده است که می‌تواند به عنوان نقاط تمرکز تنش عمل کرده و مقاومت لرزه‌ای ساختمان را به شدت دچار افت کنند. علاوه بر این، برای کارگاه‌هایی که قصد اجرای نمای خشک نظیر فایبر سمنت برد روی این سازه را دارند، تلرانس ابعادی دقیق و شاقول بودن دیوارها، اهمیتی حیاتی دارد. کوچک‌ترین انحراف باعث ایجاد موج در نمای نهایی و عدم اتصال صحیح پنل‌های پوششی می‌شود.

تطابق ضخامت ورق‌های مصرفی با نقشه‌های محاسباتی تایید شده توسط نظام مهندسی، یکی دیگر از ارکان اساسی در پروسه خرید است. انحراف ضخامت به سمت پایین (استفاده از ورق ۰.۸ به جای ۱ میلی‌متر)، زنگ خطری است که نشان می‌دهد تولیدکننده عمداً سطح مقطع موثر محصول را کاهش داده است. این کاهش، نه تنها ظرفیت باربری قطعه را در محاسبات استاتیکی زیر سوال می‌برد، بلکه در اتصالات پیچی، باعث هرز شدن پیچ‌ها (Pull-out) و عدم درگیری کامل رزوه‌ها در ضخامت ورق می‌شود که در هنگام وقوع زلزله، یک ریسک غیرقابل چشم‌پوشی است.

ما در شرکت ساختمانی صاد، فرایند تامین و تولید این استراکچر حساس را از یک فرآیند صنعتی ساده، به یک پروسه دقیق کنترل کیفیت مهندسی ارتقا داده‌ایم. کارشناسان ما پیش از تایید نهایی تولید، نقشه‌های محاسباتی را با آیین‌نامه‌های معتبر (مانند AISI) مطابقت داده و گواهی‌نامه پوشش زینک کویل‌های ورق را به صورت موشکافانه تحلیل می‌کنند. بررسی دقیق اتصالات Hold-down، بادبندهای تسمه‌ای و یکپارچگی سقف، به ما اطمینان می‌دهد که رفتار سازه دقیقاً منطبق بر نیازهای لرزه‌ای پروژه است. شرکت ساختمانی صاد با این فیلترهای سخت‌گیرانه، تضمین می‌کند که استراکچر تحویلی، نه تنها از نظر هندسی و وزنی بی‌نقص است، بلکه در زیر سخت‌ترین بارهای جانبی و ثقلی، بالاترین راندمان را برای امنیت ساکنین به ارمغان خواهد آورد.

تشریح کاربرد استانداردهای ملی و بین‌المللی در مهندسی سازه LSF

طراحی و اجرای سازه‌های قاب فولادی سبک (LSF) برخلاف ساخت‌وسازهای سنتی، نیازمند پیروی دقیق از آیین‌نامه‌ها و استانداردهای مدون مهندسی است. این سیستم سازه‌ای به دلیل استفاده از مقاطع جدار نازک سردنورد، رفتارهای متفاوتی در برابر کمانش‌های موضعی و اعوجاجی از خود نشان می‌دهد که تحلیل آن‌ها تنها با تسلط بر کدهای بین‌المللی امکان‌پذیر است. در ادامه، نقش و کاربرد هر یک از این استانداردهای کلیدی را در فرآیند مهندسی بررسی می‌کنیم:

۱. استانداردهای پایه و طراحی مقاطع (AISI و یوروکد)

هسته اصلی محاسبات سازه LSF بر پایه آیین‌نامه آمریکایی AISI S100 یا معادل اروپایی آن یعنی Eurocode 3 بنا شده است. مهندسان محاسب با استفاده از نرم‌افزارهای تخصصی و این استانداردها، ظرفیت باربری کششی، فشاری و خمشی مقاطع C و U شکل را تعیین می‌کنند. در ایران نیز نشریه ۶۱۲ سازمان برنامه و بودجه به عنوان مرجع بومی‌سازی شده، مبنای تایید نقشه‌های سازه‌ای در سازمان نظام مهندسی است و رعایت ضوابط آن برای کنترل دقیق پدیده‌هایی مانند کمانش پیچشی-جانبی (Lateral-Torsional Buckling) در مقاطع جدار نازک الزامی است.

۲. بارگذاری لرزه‌ای، باد و شرایط محیطی (ASCE 7)

برای اینکه سازه LSF بتواند در برابر نیروهای مخرب زلزله یا طوفان مقاومت کند، باید بارهای وارد بر آن به دقت مدل‌سازی شوند. استاندارد ASCE 7 دستورالعمل‌های سخت‌گیرانه‌ای برای ترکیب بارهای ثقلی و جانبی ارائه می‌دهد. با توجه به سبکی فوق‌العاده سیستم LSF، نیروی زلزله وارده (که طبق رابطه فیزیکی F=ma با جرم سازه رابطه مستقیم دارد) به شدت کاهش می‌یابد؛ اما از سوی دیگر، پدیده نیروی برکنش (Uplift) ناشی از باد در سقف‌های سبک اهمیت دوچندانی پیدا می‌کند که مهار آن نیازمند محاسبات دقیق طبق این آیین‌نامه است.

۳. الزامات متالورژیکی و کیفیت ورق‌های فولادی (ASTM)

رفتار سازه‌ای مقاطع نورد سرد، وابستگی شدیدی به کیفیت ورق پایه دارد. استانداردهای ASTM A1003 و A653 حداقل تنش تسلیم (Yield Stress) فولاد را که معمولاً در طراحی‌های استاندارد از گرید $G50$ (با حداقل تنش تسلیم ۳۴۵ تا ۳۵۰ مگاپاسکال) استفاده می‌شود، تضمین می‌کنند. علاوه بر مقاومت مکانیکی، این استانداردها ضخامت و کیفیت پوشش گالوانیزه (مانند پوشش Z 275) را تعیین می‌کنند تا مقاطع در برابر خوردگی در محیط‌های مرطوب، طول عمری بالغ بر ۱۰۰ سال داشته باشند.

۴. ضوابط اتصالات و انتقال بار (نشریه ۶۱۳)

در سازه‌های LSF، جوشکاری به دلیل از بین بردن لایه محافظ گالوانیزه و تغییر در خواص متالورژیکی ورق‌های نازک، مطلقاً ممنوع است. نشریه ۶۱۳ ایران و بخش‌های مربوطه در کدهای بین‌المللی، به تفصیل به طراحی اتصالات با پیچ‌های سرمته‌دار (Self-drilling screws) می‌پردازند. محاسبه دقیق تعداد پیچ‌ها در اتصالات مهاربندی، فواصل استاندارد آن‌ها از لبه ورق، و کنترل مقاومت برشی و کششی هر پیچ، تضمین‌کننده یکپارچگی قاب‌ها و انتقال صحیح بار از سقف به دیوارهای باربر و در نهایت به فونداسیون است.

۵. مقررات کلان ساختمانی، ایمنی و حریق (IBC و مباحث ملی)

در نهایت، برای اینکه یک ساختمان پیش‌ساخته LSF مجوزهای لازم را دریافت کند، باید با کدهای بین‌المللی ساختمان (IBC) و مبحث یازدهم مقررات ملی ساختمان ایران هم‌راستا باشد. این استانداردها محدودیت‌های ارتفاعی طبقات، الزامات حیاتی محافظت در برابر حریق (با استفاده از لایه‌های مهندسی‌شده و مقاوم در برابر آتش گچ‌برگ‌ها)، و ضوابط آکوستیک و عایق‌بندی حرارتی دیوارهای خشک را مشخص می‌کنند تا ایمنی و آسایش ساکنین در طول دوره بهره‌برداری به طور کامل تامین گردد.

تجربه کارگاهی و اجرایی استفاده از سازه LSF

من مهندس صادقی هستم و تجربه من نشان می‌دهد که تئوری‌های دانشگاهی تا زمانی که روی فونداسیون نروید و پیچ سرمته در دست نگیرید، معنای واقعی پیدا نمی‌کنند. برخلاف انیمیشن‌های نرم‌افزاری که همه چیز را بی‌نقص نشان می‌دهند، در واقعیتِ کارگاه مونتاژ، یک اشتباه کوچک در اتصالات می‌تواند کل مزایای سیستم را زیر سوال ببرد.

چند سال پیش به عنوان ناظر عالی وارد پروژه ساخت یک درمانگاه در منطقه‌ای زلزله‌خیز شدم که با سیستم LSF در حال اجرا بود. در حال بازدید از مرحله نصب اسکلت بودم که متوجه یک فاجعه شدم. پیمانکار برای تسریع در کار، از نصب مهارهای کششی پای ستون (Hold-downs) که استراکچر را به فونداسیون پیچ می‌کنند، صرف نظر کرده بود و به جای آن از چند انکربولت ساده و نازک استفاده کرده بود. او معتقد بود چون وزن سازه کم است، نیازی به این یراق‌آلات گران‌قیمت نیست و سازه به جایی پرواز نمی‌کند! بتن‌ریزی سقف انجام شد و پوشش‌ها نصب شدند. نتیجه؟

چند ماه بعد، در اثر یک طوفان با سرعت باد بالا، سازه به دلیل وزن کم و نداشتن مهارهای کششی استاندارد در برابر نیروی آپلیفت (Uplift)، دچار تغییر شکل جانبی شدید شد. عدم اتصال صحیح به فونداسیون باعث شد کل سازه از یک سمت چند سانتی‌متر بلند شده و دیوارهای خشک نما پر از ترک‌های سازه‌ای عمیق شوند. مجبور شدیم بخش بزرگی از نما را باز کنیم، جک بزنیم و با هزینه‌ای ده‌ها برابر، اتصالات Hold-down را به صورت اپوکسی در فونداسیون کاشت کنیم تا جلوی فروپاشی درمانگاه را بگیریم. این هزینه سنگین و توقف پروژه، تاوان نادیده گرفتن یک اصل ساده مهندسی بود: مقاطع ال اس اف بدون اتصالات استاندارد، فقط مشتی ورق نازک هستند. ما در شرکت ساختمانی صاد، پیش از اجرای هر استراکچر، مشاوره فنی دقیق ارائه می‌دهیم و بر نصب میلی‌متری تمامی مهاربندها نظارت می‌کنیم تا از بروز چنین فجایع دردناکی در پروژه‌های شما جلوگیری کنیم.

تجربه کارگاهی ساخت و اجرای سازه ال اس اف (LSF)

در یکی از پروژه‌های ویلاسازی در منطقه دماوند، ما با چالش زمان‌بندی محدود قبل از شروع فصل سرما مواجه بودیم. کارفرما ابتدا اصرار به اجرای اسکلت بتنی داشت، اما پس از جلسات مشاوره، سیستم LSF را انتخاب کرد. با دقت در مرحله طراحی (گام ۱)، توانستیم قطعات را با خطای صفر در کارخانه تولید کنیم. جالب است بدانید که فرآیند برپایی اسکلت، سقف و عایق‌بندی (گام‌های ۳ تا ۶) برای یک ویلای ۲۰۰ متری دوبلکس، تنها در ۱۸ روز کاری به پایان رسید! این سرعت بالا، در کنار عدم نیاز به آب در فرآیند ساخت (خشکه‌چینی) و عایق‌بندی قدرتمند پشم سنگ، باعث شد نه تنها پروژه قبل از بارش برف به اتمام برسد، بلکه هزینه‌های گرمایشی ویلا در زمستان به شکل چشمگیری کاهش یابد.

چرا اجرای سازه LSF بدون طراحی نرم‌افزاری ممنوع است؟

بیایید تعارف را کنار بگذاریم. فولاد به دلیل ذات همگن خود، متریالی قابل پیش‌بینی است، اما وقتی ضخامت آن به ۱ میلی‌متر می‌رسد، رفتار آن به شدت پیچیده می‌شود. مقاطع LSF مستعد کمانش‌های موضعی (Local) و پیچشی-خمشی (Torsional-Flexural) هستند. نرم‌افزارهای تخصصی با آنالیز دقیق این موارد، محل قرارگیری سخت‌کننده‌ها (Stiffeners) و ابعاد دقیق لبه‌ها را محاسبه می‌کنند. اگر یک مجری سعی کند مقاطع ال اس اف را به روش سنتی و بدون محاسبات نرم‌افزاری با فرز برش داده و سرهم کند، هیچ‌گونه توزیع بار درستی در شبکه اتفاق نمی‌افتد. با اولین باران شدید یا زلزله متوسط، بارها در اتصالات ضعیف متمرکز شده و پروفیل‌ها مانند کاغذ مچاله می‌شوند. ساخت این سازه بدون فایل محاسباتی، بازی با جان انسان‌هاست.
