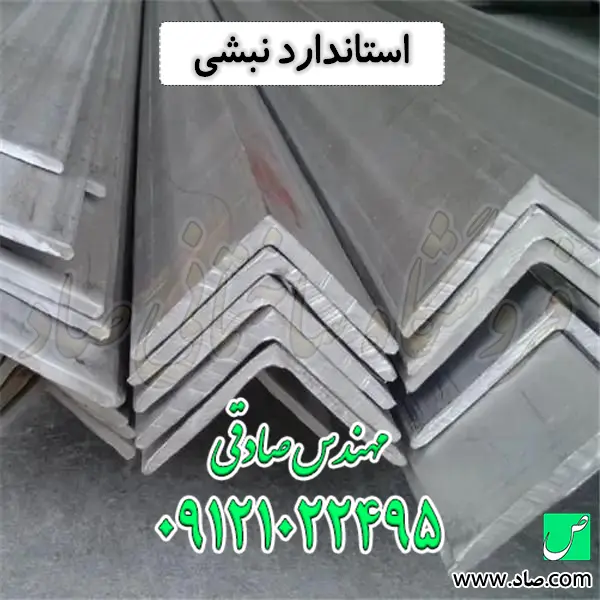

استاندارد نبشی

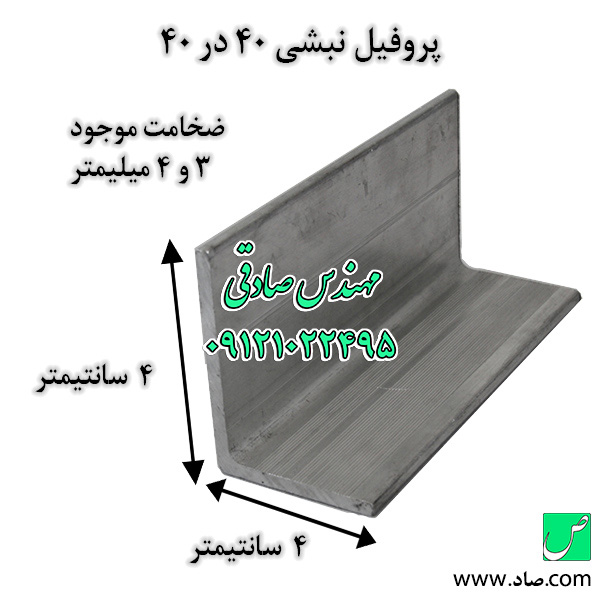

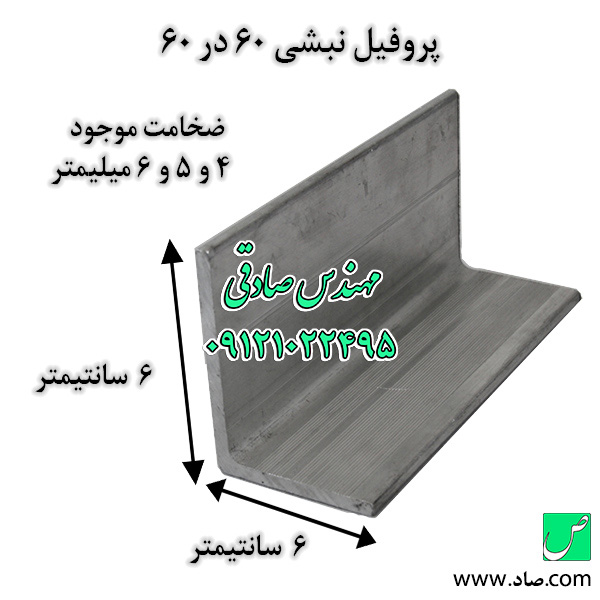

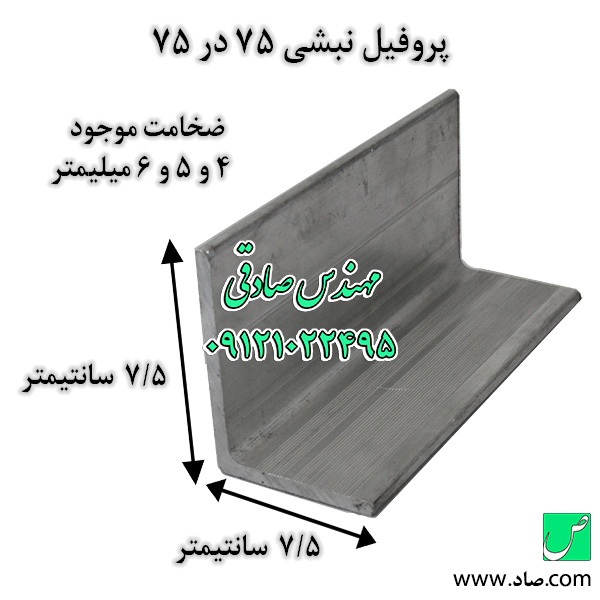

استاندارد نبشی چیست؟

استاندارد نبشی مجموعه‌ای از ضوابط متالورژیکی، مکانیکی و هندسی مانند حداقل تنش تسلیم، رواداری‌های ابعادی (ضخامت بال‌ها و زاویه تقاطع)، و شعاع انحنای ریشه است که رفتار پایدار این مقطع فولادی L شکل را در برابر کمانش موضعی، خمش دورانی و پیچش تضمین کرده و مانع از گسیختگی یا تغییر شکل‌های پلاستیک غیرمجاز در اتصالات سازه‌ای می‌شود.

من مهندس صادقی، کارشناس ارشد عمران گرایش سازه و متخصص رفتار مقاطع فولادی در سازه‌های صنعتی و ساختمانی هستم. سال‌ها حضور در پروژه‌های عمرانی به من ثابت کرده است که تفاوت یک مهاربند ایمن با یک فاجعه پنهان، تنها در خواندن کاتالوگ کارخانه نیست، بلکه در درک عمیق آیین‌نامه‌ها نهفته است. در شرکت ساختمانی صاد، ما صرفاً یک تامین‌کننده نیستیم؛ ما فیلتر مهندسی شما برای ورود مصالح به کارگاه هستیم. برای اینکه درک بهتری از اهمیت این موضوع داشته باشید، به این سه اصل کارگاهی توجه کنید:

• شعاع ژیراسیون و پایداری هندسی: توزیع دقیق جرم در بال‌های نبشی برای تامین شعاع ژیراسیون (مخصوصاً در محور ضعیف r_z) حیاتی است. استفاده از نبشی‌های غیراستاندارد با ضخامت کمتر از حد مجاز، باعث کمانش موضعی (Local Buckling) بال‌ها قبل از رسیدن مقطع به ظرفیت نهایی باربری کششی یا فشاری می‌شود.
• تنش‌های پسماند (Residual Stresses): پدیده‌ای خطرناک که تفاوت اصلی نبشی فابریک (نورد گرم) و نبشی پرسی (شکل‌دهی سرد) است. اگر فرآیند خنک‌کاری یا خم‌کاری طبق استاندارد انجام نشود، تنش‌های محبوس در ناحیه ریشه مقطع، ظرفیت باربری نبشی را در اتصالات مفصلی و گیردار به شدت کاهش می‌دهد.
• شعاع ریشه و توزیع تنش: هندسه مقطع در ناحیه اتصال دو بال (Root Radius) باید کاملاً منطبق بر جداول اشتال باشد. شعاع غیراستاندارد باعث تمرکز تنش در کنج داخلی شده و در زمان اجرای جوشکاری یا بارگذاری سیکلی زلزله، پدیده تردشکنی از همان نقطه آغاز می‌شود.

دنیای متالورژی و مهندسی سازه همواره در حال تغییر است. امروزه استراتژی‌های طراحی لرزه‌ای به سمت استفاده از مقاطع فولادی با نسبت مقاومت به وزن بالا و هندسه بهینه‌تر حرکت کرده‌اند. نبشی‌ها به عنوان یکی از منعطف‌ترین مقاطع در خرپاها، دکل‌ها و مهاربندها، نقشی کلیدی در هدایت نیروهای محوری ایفا می‌کنند. جستجوهای مهندسان و پیمانکاران اغلب حول این محور است که معتبرترین آیین‌نامه‌های جهانی برای فولاد ساختمانی کدامند و تفاوت ماهوی آن‌ها در چیست؟ من به عنوان یک طراح سازه، به شما می‌گویم که کپی کردن جزئیات بدون درک فلسفه آیین‌نامه، مساوی با خلق یک بمب ساعتی است. در ادامه، با عینک یک مهندس کارگاهی و با استناد به مراجع اصلی، به تحلیل دقیق و کالبدشکافی این استانداردها می‌پردازیم.

انجمن مواد و آزمون آمریکا (ASTM)

وقتی صحبت از وسواس در آزمایش مصالح و کنترل کیفیت می‌شود، استاندارد ASTM حرف اول و آخر را می‌زند. در صنعت تولید نبشی و پروفیل‌های L شکل، دو کد مرجع ASTM A36 و ASTM A572 به شدت حیاتی هستند. بخش بزرگی از فجایع کارگاهی دقیقاً از عدم شناخت تفاوت این دو کد نشات می‌گیرد. استاندارد A36 مختص فولادهای کربنی استاندارد با تنش تسلیم 250 مگاپاسکال است که برای کاربری‌های عمومی، لقمه‌های اتصال و شاسی‌کشی‌های سبک نما بسیار ایده‌آل است. اما نکته‌ای که بسیاری از پیمانکاران نادیده می‌گیرند این است که در سازه‌های دکل‌های انتقال نیرو یا خرپاهای سوله سنگین، ضخامت مقطع با این فولاد به شدت بالا می‌رود.

تجربه من در پروژه‌های اسکلت فلزی نشان می‌دهد که وقتی نیروی محوری بسیار زیاد است، افزایش ضخامت بال باعث محدودیت در فضای جوشکاری گره‌ها می‌شود. اینجاست که استاندارد ASTM A572 (به ویژه گرید 50 با تنش تسلیم 345 مگاپاسکال) وارد میدان می‌شود. این کد مختص فولادهای کم‌آلیاژ با مقاومت بالا است. فرمول کربن معادل در این استاندارد به دقت تنظیم شده تا علی‌رغم مقاومت بالا، فولاد کاملاً جوش‌پذیر باقی بماند. علاوه بر این، مرجع ASTM A6 تلرانس‌های ابعادی نورد مقاطع را (مانند ناشاقولی بال‌ها یا Out-of-square) مشخص می‌کند. در شرکت ساختمانی صاد، ما در زمان بررسی مدارک خرید، گواهینامه متالورژی (Mill Test Certificate) را با الزامات ابعادی A6 و تست کشش مقایسه می‌کنیم تا مطمئن شویم نبشی خریداری شده، دقیقاً همان شعاع ژیراسیون فرضی در نرم‌افزار ETABS یا SAP2000 را تامین می‌کند. این دقت مهندسی، تفاوت یک سازه مقاوم با یک مهاربند در معرض کمانش است.

استاندارد ایالات متحده ANSI / AWS

مؤسسه ملی استاندارد آمریکا (ANSI) وظیفه خطیر یکپارچه‌سازی دستورالعمل‌ها و ایجاد زبان مشترک بین دپارتمان‌های مختلف مهندسی را بر عهده دارد. در بحث مقاطع فولادی، ANSI معمولاً به صورت انفرادی عمل نمی‌کند، بلکه با سایر نهادهای تخصصی مانند انجمن جوشکاری آمریکا (AWS D1.1) برای تدوین ضوابط یکپارچه و اجرایی همکاری تنگاتنگی دارد. این ترکیب آیین‌نامه‌ای، یک دستورالعمل بی‌نقص برای چالش‌های پیچیده نصب در سایت فراهم می‌کند.

یکی از مهم‌ترین خروجی‌های این همکاری، ضوابط سخت‌گیرانه در مورد جوشکاری نبشی‌ها به ورق‌های گاسپلت است. وقتی یک نبشی به عنوان عضو قطری نصب می‌شود، اتصال آن معمولاً از طریق یک بال انجام می‌گیرد. استاندارد AWS مشخص می‌کند که توزیع طول جوش در لبه‌ی بال (Toe) و پاشنه‌ی مقطع (Heel) باید بر اساس فاصله مرکز سطح نبشی محاسبه شود تا از ایجاد لنگر ثانویه در جوش جلوگیری گردد. من مهندس صادقی، همیشه در جلسات کارگاهی به تیم‌های جوشکاری اخطار می‌دهم که به دلیل ضخامت کم لبه‌ی بال نبشی‌ها، نادیده گرفتن جداول حرارتی AWS، باعث ذوب شدن (Melt-through) لبه‌ها و کاهش سطح مقطع موثر می‌شود. رعایت این استاندارد در پروژه‌های شرکت ساختمانی صاد، یک الزام غیرقابل مذاکره است.

آیین‌نامه AISC

آیین‌نامه انستیتو ساختمان‌های فولادی آمریکا یا همان AISC 360، به جای تمرکز صرف بر نحوه ذوب شمش، بر روی رفتار پایدار و تعامل حیاتی اعضا در اسکلت فلزی تمرکز دارد. این استاندارد کتاب مقدس طراحان سازه محسوب می‌شود. فصل E این آیین‌نامه (اعضای فشاری) و مقطع E5 مستقیماً به نحوه رفتار مقاطع تک‌نبشی تحت بارگذاری می‌پردازند. به دلیل نامتقارن بودن مقطع نبشی حول محورهای اصلی خود (z-z و w-w)، این آیین‌نامه به ما دیکته می‌کند که مرکز برش (Shear Center) در محل تقاطع دو بال قرار دارد و رفتار این مقطع به شدت مستعد کمانش خمشی-پیچشی (Flexural-Torsional Buckling) است.

بگذارید یک سناریوی کارگاهی را بررسی کنیم. بارها دیده‌ام که پیمانکاران در اتصال مهاربندهای تک‌نبشی، پدیده تاخیر برشی (Shear Lag) را نادیده می‌گیرند. آیین‌نامه AISC صراحتاً در فصل J ضوابط بسیار سختی برای ضریب U دارد؛ زیرا وقتی نیرو فقط به یک بال وارد می‌شود، بال دیگر با تاخیر درگیر شده و تمرکز تنش رخ می‌دهد. همچنین این مرجع جهانی محاسبات دقیقی برای نسبت عرض بال به ضخامت (b/t) ارائه می‌دهد تا مشخص شود مقطع قبل از رسیدن به نقطه تسلیم، دچار کمانش موضعی در لبه‌های آزاد می‌شود یا خیر. ما در شرکت ساختمانی صاد، نقشه‌های شاپ دراوینگ را پیش از اجرا خط به خط با الزامات AISC مطابقت می‌دهیم تا از هرگونه ناپایداری مهاربندها در زمان زلزله جلوگیری کنیم.

استانداردهای آلمان DIN

مهندسی آلمانی همیشه در سطح جهان نماد دقت، وسواس و کیفیت بی‌نظیر بوده است. در حوزه پروفیل‌های فولادی L شکل، استانداردهای خانواده DIN یک مرجع جهانی بی‌رقیب هستند. برای نبشی‌ها، استاندارد جایگزین شده DIN EN 10056 مرجع اصلی است که به دو بخش تقسیم می‌شود: بخش اول (10056-1) به بررسی ابعاد و خواص هندسی نبشی‌های بال مساوی و نامساوی می‌پردازد و بخش دوم (10056-2) مختص رواداری‌های ابعادی و انحرافات مجاز تولید است.

یکی از درخشان‌ترین مباحث در استاندارد DIN، کنترل مهندسی بر روی شعاع‌ها است. در نبشی‌های نورد گرم (فابریک)، ما دو شعاع داریم: شعاع ریشه (r₁) در کنج داخلی و شعاع انتهای بال (r₂). بسیاری از تکنسین‌های کارگاهی تصور می‌کنند زاویه ۹۰ درجه تیز ایده‌آل است. اما استاندارد آلمان نشان می‌دهد که وجود شعاع انحنای r₁ برای توزیع تنش برشی و جلوگیری از ترک‌خوردگی ریشه الزامی است. تجربه مهندسی من گواه این است که استفاده از نبشی‌های پرسی (خم‌کاری شده از ورق) که فاقد این شعاع استاندارد بوده و دارای گوشه خارجی گرد و ریشه تحت فشار هستند، در اتصالاتی که تحت بار لرزه‌ای قرار دارند، یک خطای جبران‌ناپذیر است. به همین دلیل، دپارتمان کنترل کیفیت شرکت ساختمانی صاد، ابعاد، ضخامت بال (t) و زاویه ۹۰ درجه نبشی‌های ورودی را با شابلون‌های دقیق کالیبره‌شده با استاندارد DIN کنترل می‌کند تا از وقوع فجایع پنهان در گره‌های اتصالی جلوگیری نماید.

استاندارد ملی روسیه یا EASC

کشورهای حوزه اوراسیا و به ویژه فدراسیون روسیه، تاریخچه‌ای بسیار طولانی و پرفراز و نشیب در صنعت نورد مقاطع دارند. استاندارد ملی اوراسیا (EASC) که زیربنای تولیدات بلوک شرق است، در کد GOST 8509 تلرانس‌های تولیدی مقاطع نبشی بال مساوی و در کد GOST 8510 نبشی‌های بال نامساوی را تشریح می‌کند. جالب است بدانید که در بازار آهن، محصولات وارداتی از این کشورها نقش پررنگی دارند و گرید فولادی St3sp (معادل تقریبی St37 یا S235) بسیار رایج است.

یکی از اشتباهات مرگبار در کارگاه‌های ساختمانی این است که افراد صرفاً به وزن کلی شاخه بسنده می‌کنند. بارها دیده‌ام نبشی وارد کارگاه شده که وزن کلی آن ظاهراً درست است، اما استاندارد اوراسیا به ما گوشزد می‌کند که اگر ضخامت بال‌ها (Leg Thickness) در انتهای لبه‌ها دچار افت (Taper) غیرمجاز شود، شعاع ژیراسیون مقطع به شدت افت می‌کند و در فشار دچار کمانش می‌شود. در دپارتمان تامین مصالح شرکت ساختمانی صاد، ما هرگز به وزن باسکول به تنهایی اعتماد نمی‌کنیم و تمام محموله‌ها باید گواهی تطابق ابعادی (کولیس‌کشی دقیق هر دو بال در طول شاخه) با بندهای الزام‌آور GOST یا استانداردهای معادل را داشته باشند تا اجازه تخلیه در سایت پروژه را پیدا کنند.

استاندارد بریتانیا

در انگلستان و بسیاری از کشورهای مشترک‌المنافع، استاندارد یکپارچه اروپایی (EN 10025) و استانداردهای داخلی BS مرجع بلامنازع در طراحی پروفیل‌های فولادی هستند. بریتانیایی‌ها همواره حساسیت ویژه و وسواس‌گونه‌ای روی خلوص شیمیایی شمش فولاد و رفتار آن در برابر ضربه دارند. از دیدگاه متالورژی، وجود بیش از حد گوگرد و فسفر باعث شکنندگی فولاد می‌شود که رفتار نبشی را در شرایط بارگذاری دینامیکی (مثل بادبندهای موتورخانه‌ها یا شاسی‌های مرتعش) به شدت تهدید می‌کند.

استاندارد EN 10025 مقاطع را به گریدهایی نظیر S235JR و S355J0 تقسیم می‌کند. حرف J و عدد کنار آن (مانند JR یا J0) نشان‌دهنده دمایی است که در آن مقطع فولادی تست ضربه شارپی (Charpy V-Notch) را با موفقیت پاس کرده است. این ویژگی باعث می‌شود که طراح مطمئن شود نبشی مصرفی، فرصت کافی برای تغییرمکان‌های پلاستیک قبل از انهدام ترد را در محل اتصال دارد. یکی از ویژگی‌های فوق‌العاده در پروژه‌های منطبق با استاندارد بریتانیا، الزام به ارائه مدارک ردیابی ذوب برای تک‌تک مقاطع مهاربندی است. در شرکت ساختمانی صاد، ما از این رویکرد الهام گرفته‌ایم تا در سیستم کنترل کیفیت داخلی خود، رهگیری مصالح از درب کارخانه تا لحظه نصب در اسکلت را با بالاترین ضریب اطمینان انجام دهیم و از مصرف فولادهای ترد که تست ضربه را پاس نکرده‌اند، ممانعت کنیم.

آیین‌نامه کانادا (CSA)

کشور کانادا به دلیل شرایط اقلیمی بسیار سرد و یخبندان‌های طولانی، با چالش‌های مهندسی متفاوتی روبرو است. بزرگترین دشمن سازه‌های فلزی اکسپوز در این مناطق، افت شدید چقرمگی (Toughness) فولاد در دماهای زیر صفر و وقوع پدیده تردشکنی ناگهانی است. مقاطع نبشی به دلیل کاربرد گسترده در دکل‌های انتقال نیرو و آنتن‌های مخابراتی، به شدت در معرض این خطر هستند. به همین دلیل، استانداردهای متریالی کانادا مانند CSA G40.21 تدوین شده‌اند تا دوام پروفیل‌هایی نظیر نبشی در محیط‌های خشن را تضمین کنند.

در این استانداردها، گرید فولاد با حروفی مشخص می‌شود که نشان‌دهنده مناسب بودن آن برای محیط‌های خاص است (مثلاً گرید 300W به معنای مقاومت تسلیم 300 مگاپاسکال و فولاد کاملاً جوش‌پذیر-Weldable است). همچنین اگر حرف T به آن اضافه شود (مثل 300WT)، نشان می‌دهد که مقطع، الزامات مقاومت در برابر شکست ترد در دمای پایین را نیز داراست. وقتی قرار است یک دکل خرپایی با مقاطع نبشی در دمای زیر صفر جوشکاری شود، آیین‌نامه کانادا پروتکل‌های بسیار دقیقی برای پیش‌گرمایش ارائه می‌دهد تا از ترک‌خوردگی هیدروژنی در ناحیه ریشه جلوگیری شود. ما در شرکت ساختمانی صاد، در پروژه‌هایی که در مناطق سردسیر کوهستانی اجرا می‌شوند، دقیقاً از همین پروتکل‌های سخت‌گیرانه برای حفظ یکپارچگی قاب‌های فولادی استفاده می‌کنیم.

آیین‌نامه استرالیا

آیین‌نامه استرالیا و نیوزیلند با شناسه AS/NZS 3679.1، بدون شک یکی از پیشروترین و مدرن‌ترین مراجع در زمینه تولید مقاطع نورد شده برای طراحی‌های مبتنی بر عملکرد است. تمرکز اصلی و بنیادین این استاندارد، کنترل تلرانس‌های شکل ظاهری مقطع، به ویژه مقادیر انحنای طولی (Camber) و پیچش یا تابیدگی در طول شاخه نبشی (Sweep) است.

به عنوان مثال، در سازه‌هایی که نبشی دوبل به عنوان عضو فشاری در مهاربندهای همگرا (CBF) استفاده می‌شود، اگر شاخه ۱۲ متری دارای تابیدگی بیش از حد مجاز استاندارد استرالیا باشد، در زمان اعمال نیروی زلزله، یک خروج از مرکزیت ناخواسته و لنگر ثانویه (P-Delta) در عضو ایجاد می‌شود که به سرعت ظرفیت آن را مستهلک می‌کند. یک چالش بزرگ در کارگاه‌ها زمانی رخ می‌دهد که پیمانکاران ناآگاه، مقاطع L شکل دارای اعوجاج را با گرم کردن نقطه‌ای (شعله هواگاز) صاف می‌کنند. این جایگزینی باعث می‌شود ساختار متالورژیکی فولاد در آن نقطه به هم بریزد و تنش پسماند شدیدی ایجاد شود. دپارتمان فنی شرکت ساختمانی صاد، همواره در جلسات کارگاهی با استناد به مفاهیم عمیق آیین‌نامه استرالیا، تاکید می‌کند که نبشی‌های دارای تابیدگی غیرمجاز باید مسترد شوند و هزینه کردن برای خرید پروفیل‌های دقیق، در واقع خرید بیمه عمر برای پایداری ساختمان در روز واقعه است.

استاندارد صنعتی ژاپن (JIS G3101)

کشور ژاپن یعنی مهد بلامنازع مهندسی زلزله در جهان. استاندارد صنعتی ژاپن (JIS) برای فولادهای ساختمانی، یک شاهکار تمام‌عیار از دقت، سخت‌گیری و کنترل کیفیت مینی‌مالیستی است. در این آیین‌نامه، مقاطع فولادی از جمله نبشی‌ها با شناسه‌هایی مانند SS400 شناخته می‌شوند (عدد 400 نشان‌دهنده حداقل مقاومت کششی نهایی مقطع بر حسب مگاپاسکال است). اما چیزی که استاندارد ژاپن را از تمام جهان متمایز می‌کند، حساسیت جنون‌آمیز روی زاویه قائمه تقاطع دو بال (Out-of-squareness) است.

در فلسفه طراحی لرزه‌ای ژاپنی‌ها، وقتی یک نبشی روی ورق گاسپلت می‌نشیند، باید تماس ۱۰۰ درصدی (Full Contact) داشته باشد. آن‌ها معتقدند حتی یک درجه اختلاف در زاویه ۹۰ درجه نبشی (نسبت به کاتالوگ استاندارد JIS G 3192)، باعث ایجاد یک گپ (Gap) میکروسکوپی در محل اتصال می‌شود که معادلات پیچیده توزیع تنش برشی در قاب را در زمان وقوع یک زلزله هفت ریشتری به هم می‌ریزد. به همین دلیل، تلرانس مجاز انحراف زاویه‌ای در استاندارد JIS بسیار محدودتر از سایر آیین‌نامه‌هاست. مقاطع تولید شده تحت این استاندارد، بالاترین سطح اطمینان مهندسی را برای استفاده در سازه‌های پیش‌ساخته، خرپاهای صلب و قاب‌های صنعتی فراهم می‌کنند. الگوبرداری از این سطح دقت هندسی، هدف نهایی ما در فرآیندهای کنترل کیفیت شرکت ساختمانی صاد است.

استاندارد ملی ایران (ISIRI 13968)

اما در کشور خودمان، کتاب مقدس تولیدکنندگان و خط‌کش ارزیابی مهندسان، استاندارد ملی ایران به شماره 13968 است. این آیین‌نامه که با بهره‌گیری از تجربیات استانداردهای DIN آلمان و EN اروپا تدوین شده، پروفیل‌های L شکل نورد گرم را به دو بخش اصلی دسته‌بندی می‌کند: بخش اول (ISIRI 13968-1) مختص نبشی‌های بال مساوی و بخش دوم (ISIRI 13968-2) برای نبشی‌های بال نامساوی. در بازار سنتی ایران، مقاطع خارج از این استاندارد معمولاً تحت عنوان “نبشی پرسی” یا “سبک‌بار” شناخته می‌شوند که تهدیدی جدی برای سازه هستند.

بخش بسیار مهمی از استاندارد 13968، تعیین حداقل و حداکثر رواداری‌های وزنی، طول بال و ضخامت است. یک چالش بزرگ در بازار آهن ایران این است که برخی کارگاه‌های متفرقه، نبشی‌هایی تولید می‌کنند که وزن آن‌ها بسیار پایین‌تر از حد استاندارد است (کاهش ضخامت بال t). بارها دیده‌ام که در ساخت تیرهای مرکب یا بادبندها از این نبشی‌های سبک استفاده شده است و تحت بارگذاری دینامیکی، مقطع دچار کمانش موضعی شده است. ما در شرکت ساختمانی صاد، به هیچ عنوان محصولی را که وزن هر متر طول آن و ابعاد کولیس‌کشی شده بال‌ها در بازه مجاز استاندارد ملی 13968 نباشد، تایید و ترخیص نمی‌کنیم. خط قرمز ما در تمام پروژه‌ها، حفظ جان بهره‌برداران نهایی در برابر حوادث و ریزش سازه است.

مبحث دهم مقررات ملی ساختمان

مبحث دهم مقررات ملی ساختمان (طراحی و اجرای ساختمان‌های فولادی)، زبان مشترک طراحی و دستورالعمل اجرایی ما در خط مقدم کارگاه‌های ساختمانی است. این که استاندارد نورد پروفیل در کارخانه درست باشد یک بحث کاملاً مجزا است، و اینکه نبشی چگونه در اسکلت جوشکاری و نصب شود بحثی دیگر که مبحث دهم به آن می‌پردازد. الزامات مربوط به کنترل نسبت پهنا به ضخامت (b/t) دقیقاً برای جلوگیری از خطاهای انسانی و کمانش ورق‌ها پیش از رسیدن به ظرفیت پلاستیک تدوین شده‌اند. همچنین ضوابط فواصل بست‌های موازی (Tie Plates) در نبشی‌های دوبل برای یکپارچه عمل کردن دو مقطع، در این مبحث قویاً تاکید شده است.

پلاک بندیل نبشی

به عنوان یک مهندس ناظر، بارها در پروژه‌های مختلف شاهد بوده‌ام که پیمانکاران بدون هیچ‌گونه بررسی اولیه‌ای، دستور تخلیه تریلی‌های حامل پروفیل را صادر می‌کنند. اما در پروتکل‌های سخت‌گیرانه شرکت ساختمانی صاد، پیش از باز شدن زنجیرها از روی بار، اولین و مهم‌ترین گام، تطبیق مندرجات «پلاک مقاطع» با مدارک خرید و برگه‌های آزمایشگاهی است. این پلاک (که معمولاً از جنس ورقه‌های فلزی یا پلاستیک‌های پلیمری است)، شناسنامه هویتی و حقوقی مقطع فولادی محسوب می‌شود.

عدم وجود پلاک یا مخدوش بودن آن، به معنای کالای بی‌هویت و احتمالاً غیراستاندارد (زیرپله‌ای یا پرسی) است. برای اطمینان از اصالت کالا، باید مشخصات زیر به صورت کاملاً خوانا روی کارت بسته‌بندی هر بندیل نبشی درج شده باشد:

علامت تجاری و نام کارخانه تولیدکننده

• اولین پارامتری که باید چک شود، لوگو یا نام ثبت‌شده کارخانه است. این علامت باید دقیقاً با علامتی که روی سطح بال نبشی (به صورت نورد شده) در فواصل مشخص حک شده است، تطابق داشته باشد تا از دریافت بار تقلبی جلوگیری شود.

شماره استاندارد ملی یا بین‌المللی

• درج شماره استانداردی که پروفیل بر اساس آن تولید شده است (مانند ISIRI 13968 در ایران یا DIN EN 10056). این شماره به تیم دستگاه نظارت نشان می‌دهد که نبشی پیش رو، الزامات کدام آیین‌نامه را برای ابعاد و تلرانس‌ها پاس کرده است.

سایز مقطع و نوع بال (گرید هندسی)

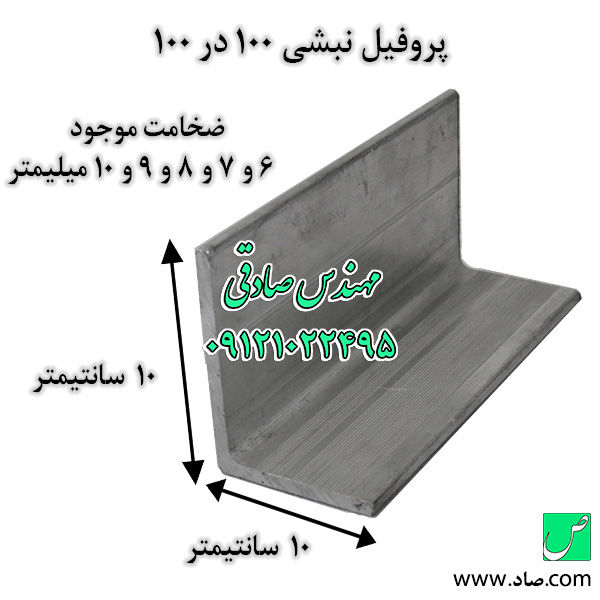

سایز مقطع (مثلاً L 100×100×10 یا L 120×80×8) باید صراحتاً قید گردد. درج ابعاد دقیق بسیار مهم است؛ اشتباه در تخلیه نبشی بال مساوی به جای بال نامساوی می‌تواند کل دیتیل اتصالات و جانمایی روی ورق‌های گاسپلت را مختل کند و فاجعه اجرایی به بار بیاورد.

شماره ذوب

• این کد، حیاتی‌ترین بخش پلاک برای ردیابی کیفیت (Traceability) فولاد ساختمانی است. شماره ذوب به ما نشان می‌دهد که این پروفیل از کدام پاتیل ذوب بیرون آمده است. مهندس ناظر باید این شماره را مستقیماً با گواهینامه کیفیت (MTC) مطابقت دهد تا درصد کربن معادل و قابلیت جوشکاری (Weldability) دقیقاً احراز شود.

طول اسمی شاخه‌ها

• شاخه‌های نبشی معمولاً با طول استاندارد ۶ یا ۱۲ متر تولید می‌شوند. قید شدن طول دقیق برای دفتر فنی کارگاه جهت نرم‌افزارهای چیدمان برش (Nesting) و کنترل پرت مصالح ضروری است.

وزن خالص بندیل

• با تقسیم وزن کل بندیل بر طول کل شاخه‌های موجود، می‌توان وزن واحد طول (کیلوگرم بر متر) را به دست آورد و آن را با جدول اشتال (Stahlbau Profile) مقایسه کرد تا از پدیده خطرناک «نبشی بیش از حد سبک» که فاقد ضخامت بال کافی است، جلوگیری شود.

نام کشور تولیدکننده و گرید فولاد

• درج کشور مبدأ به همراه گرید آلیاژی فولاد. به عنوان مثال، عبارت S235JR نشان‌دهنده فولاد ساختمانی استاندارد با قابلیت تحمل تست ضربه در دمای اتاق است.

نکته کارگاهی از مهندس صادقی

هیچ‌گاه به خواندن پلاک یک بندیل در کل محموله اکتفا نکنید. گاهی دلالان بازار آهن، بندیل‌های کارخانه‌های متفرقه و سبک‌بار را با چند بندیل از کارخانه‌های معتبر مخلوط کرده و به نام بار درجه یک (بارِ قاطی) به کارگاه می‌فرستند. بررسی تصادفی پلاک حداقل ۳۰ درصد از بندیل‌ها، استفاده از گونیا برای تایید زاویه ۹۰ درجه و استفاده از کولیس برای کنترل ضخامت بال‌ها (t)، از الزامات بدیهی در زمان تحویل‌گیری مصالح است.

مبحث دهم به ما دیکته می‌کند که در اتصالات، نبشی‌ها چگونه باید با ورق‌های اتصال درگیر شوند. یک نبشی که به دلیل انبارداری غلط دچار زنگ‌زدگی عمقی و کاهش مقطع شده است، قابلیت جوشکاری نفوذی خود را از دست می‌دهد. علاوه بر این، اگر ضوابط جوشکاری (مانند طول و بُعد جوش) بر اساس استانداردهای AWS رعایت نشود، در زمان اعمال نیروی زلزله، اتصال پاره شده و عضو مهاربندی از مدار باربری خارج می‌شود. تجربه من نشان می‌دهد که تسلط کامل بر بندهای اجرایی مبحث دهم، تنها راه نجات سازه فولادی از اشتباهات مهلک است.

تجربه کارگاهی الزام به کاربرد نبشی استاندارد

اجازه دهید از قالب خشک کتاب‌های دانشگاهی خارج شویم. تجربه من نشان می‌دهد که بزرگترین خطاهای مهندسی نه در دفاتر طراحی، بلکه در زمان پیاده‌سازی نقشه‌ها و برشکاری مقاطع رخ می‌دهد. چند سال پیش در یک پروژه احداث سوله صنعتی سنگین، پیمانکار ساخت برای کاهش هزینه‌ها، محموله‌ای از نبشی‌های سایز ۱۰۰ بدون هویت (پرسی کارگاهی) را وارد کارگاه کرد. ظاهر مقاطع بد نبود. فروشنده ادعا می‌کرد این بار کاملاً استاندارد و پرمقاومت است. اما در کف کارگاه چه گذشت؟

هنگام اجرای جوشکاری قطعات و مونتاژ خرپاهای سقف، متوجه شدم که حرارت ناشی از جوش، باعث پیچش شدید مقطع و باز شدن زاویه قائمه نبشی می‌شود. وقتی با کولیس ابعاد را چک کردم، متوجه فاجعه شدم. ضخامت بال‌ها به جای 10 میلیمتر استاندارد (طبق DIN)، تنها حدود 7.5 میلیمتر بود و هیچ اثری از شعاع ریشه وجود نداشت (گوشه کاملاً تیز بود). فولاد به شدت ضعیف بود و مقطع عملاً توانایی توزیع حرارت و تحمل تنش‌های پسماند جوشکاری را نداشت. بلافاصله دستور توقف عملیات را صادر کردم. اگر آن خرپای معیوب زیر بار برف یا جرثقیل سقفی می‌رفت، در اولین ارتعاش، بال مقاطع دچار کمانش موضعی می‌شد و کل سقف فرو می‌ریخت. تمام آن محموله عودت داده شد و ما از طریق شرکت ساختمانی صاد، نبشی‌های فابریک نورد گرم کاملاً منطبق با وزن استاندارد اشتال را جایگزین کردیم. این خاطره همیشه به من یادآوری می‌کند که روی کاغذ همه چیز عالی است، اما در کف کارگاه، فولاد ساختمانی با کسی شوخی ندارد.

در نهایت، اگر بخواهم به عنوان یک مهندس طراح و ناظر جمع‌بندی کنم، باید بگویم که استانداردها صرفاً یک مشت عدد و جدول نیستند. آن‌ها حاصل دهه‌ها تجربه، شکست پل‌ها، تخریب دکل‌ها در طوفان‌ها و تحقیقات آزمایشگاهی هستند. استفاده از پروفیل غیراستاندارد و پرسی، شاید در کوتاه‌مدت باعث کاهش هزینه‌های پیمانکاری شود، اما در بلندمدت، پدیده کمانش موضعی و خستگی، سازه فولادی را به سمت یک فروپاشی خاموش پیش می‌برد. من، مهندس صادقی، همواره در شرکت ساختمانی صاد تلاش می‌کنم تا پل ارتباطی مطمئنی بین علم متالورژی و عمل‌گرایی در کارگاه‌های ساختمانی باشم. انتخاب متریال درست، اولین قدم برای خلق یک اثر ماندگار، مستحکم و ایمن است.
