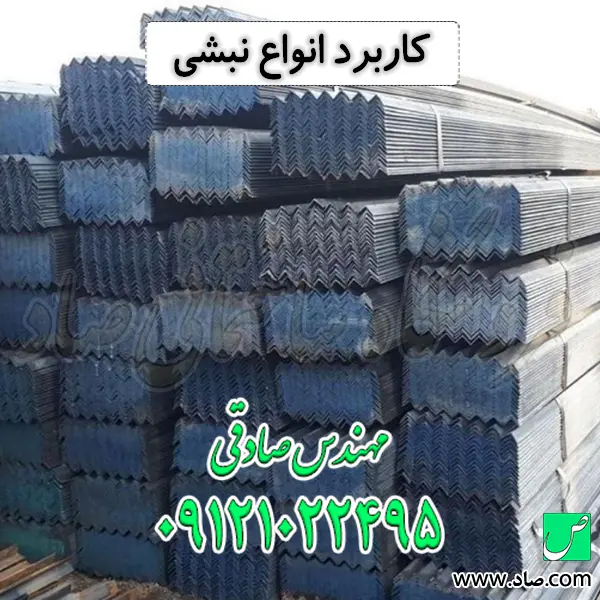

کاربرد انواع نبشی

کاربرد انواع سایز نبشی چیست؟

پروفیل نبشی (Angle) به عنوان یک مقطع باز ال‌شکل (L-shape) در سازه‌های فولادی، وظیفه اتصال المان‌ها به یکدیگر، انتقال بارهای ثقلی و برشی، و ایجاد صلبیت در سیستم‌های مهاربندی را بر عهده دارد. کاربرد انواع سایز نبشی، بسته به ابعاد هندسی (بال مساوی و نامساوی، سبک پرسی و سنگین فابریک) و نوع پیکربندی آن‌ها (به صورت تکی، دوبل یا ستاره‌ای)، بسیار استراتژیک است و انتخاب هوشمندانه ضخامت و طول بال، پایداری خرپاها، اتصالات تیر به ستون و ایمنی لرزه‌ای سازه‌های صنعتی و ساختمانی را تضمین می‌کند.

خلاصه نکات کاربردی برای مهندسان و ناظران

• محورهای اصلی و کمانش: مقاطع نبشی به دلیل نامتقارن بودن حول محورهای هندسی اصلی، دارای محورهای اصلی لختی (Principal Axes) مایل هستند (U و V). کمانش این مقاطع معمولاً حول محور ضعیف (محور V) رخ می‌دهد؛ لذا شناخت این ویژگی برای طراحی اعضای فشاری حیاتی است.
• پایداری در مقاطع دوبل (زوج نبشی): این مقاطع به دلیل داشتن سطوح تخت، به راحتی پشت به پشت به یکدیگر و یا به ورق اتصال (Gusset Plate) متصل می‌شوند. این کار باعث تقارن مقطع، افزایش چشمگیر شعاع ژیراسیون (r) و مقاومت فوق‌العاده در برابر کمانش محوری می‌شود.
• نقش کلیدی در اتصالات: نبشی‌ها به عنوان المان‌های واسط (مثل نبشی نشیمن، نبشی جان و نبشی سخت‌کننده) نقشی بی‌بدیل در انتقال برش و لنگر از تیر به ستون ایفا می‌کنند و انعطاف‌پذیری یا گیرداری اتصال را کنترل می‌نمایند.

انواع سایز نبشی در اسکلت فلزی

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می‌کنم که درک توزیع تنش در مقاطع هندسی باز، مرز باریک بین یک مهندس واقعی و یک اپراتور نرم‌افزار است. در اسکلت فلزی، ما با تنوعی از سایزهای نبشی روبرو هستیم. وقتی کاتالوگ‌های فنی کارخانجات را ورق می‌زنید، با پارامترهای مشخصی روبرو می‌شوید. در فولاد ساختمانی رایج (مانند ST37)، تنش تسلیم این متریال روی عدد F_y = 240 MPa قفل شده است و مقاومت کششی نهایی آن به F_u = 370 MPa می‌رسد. این ارقام نشان می‌دهند که متریال پایه ثابت است؛ پس این هندسه مقطع، ضخامت بال (t)، طول بال‌ها (b و h) و سایز نبشی است که کاربرد آن را تعیین می‌کند.

برای درک بهتر رفتار انواع سایز نبشی، باید به وظیفه هر المان در قاب سازه‌ای دقت کنیم. اعضای مهاربندی (بادبندها) تحت فشار و کشش متناوب هستند؛ استفاده از نبشی تکی به عنوان بادبند به دلیل خروج از مرکزیت بار و ایجاد لنگرهای ثانویه، باعث کمانش خمشی-پیچشی سریع می‌شود. اما وقتی نبشی‌ها به صورت دوبل (زوج نبشی) با بست‌های موازی و ورق‌های لقمه به هم کلاف می‌شوند، مقاومت فشاری و کششی بهینه‌ای را تامین می‌کنند.

بسیاری از پیمانکاران تازه‌کار تصور می‌کنند به دلیل قیمت پایین‌تر نبشی‌های سبک (ورق‌های خم‌کاری شده یا پرسی) در بازار، می‌توانند از آن‌ها در المان‌های باربر اصلی مانند بادبندها، خرپاهای سوله یا اتصالات تیر به ستون استفاده کنند. این یک اشتباه بزرگ و پرهزینه است. جایگزینی یک المان باربر یا قطعه اتصال با مقاطع فاقد ضخامت استاندارد و فاقد شعاع انحنای ریشه (Root Radius)، باعث کمانش موضعی (Local Buckling) سریع لبه‌های آزاد بال یا گسیختگی برشی در زلزله می‌شود. شرکت ساختمانی صاد با درک عمیق این ظرایف هندسی، همواره سایز و نوع نبشی (بال مساوی یا نامساوی) را دقیقاً منطبق بر نیازهای دینامیکی سازه تامین می‌کند. ما در شرکت ساختمانی صاد، پیش از تحویل بار، ابعاد هندسی مقطع شامل طول بال‌ها و ضخامت را با کولیس‌های کالیبره بررسی می‌کنیم تا ظرفیت محاسبه شده در نرم‌افزار ETABS یا SAP2000 در دنیای واقعی محقق شود.

کاربرد انواع نبشی در صنعت و ساختمان

در کفه ترازوی ساختمان‌سازی، کاربرد نبشی‌ها بر اساس ابعاد، وزن و روش تولید دسته‌بندی می‌شود. نبشی‌های سایز کوچک (مانند سایزهای ۳۰ تا ۶۰ میلی‌متر) طلایه‌دار ساخت قاب‌های تجهیزات، شاسی‌کشی‌های نما، ساپورت‌های تاسیساتی، مهار دیوارهای غیرسازه‌ای (وال‌پست) و ساخت نبشی‌کشی آسانسور هستند. از سوی دیگر، نبشی‌های سایز متوسط (مانند سایزهای ۷۰ تا ۱۲۰ میلی‌متر) انتخاب اول برای ساخت خرپاهای سبک، بادبندهای ضربدری، و اتصالات مفصلی تیر به ستون (نبشی جان و نشیمن) محسوب می‌شوند.

نبشی‌های سایز بزرگ و سنگین (نظیر سایزهای ۱۳۰ تا ۲۰۰ میلی‌متر که عمدتاً از نوع فابریک نورد گرم هستند) کاربرد استراتژیک دارند. این مقاطع به دلیل صلبیت و ضخامت بالا، برای بادبندهای سنگین صنعتی، دکل‌های انتقال نیرو (دکل‌های مخابراتی و برق)، خرپاهای پل‌های فلزی، و اتصالات صلب (به عنوان نبشی‌های فوقانی و تحتانی با ضخامت بالا) بسیار مقرون‌به‌صرفه و ایمن می‌باشند.

تنوع درخواست‌ها در شرکت ساختمانی صاد به گونه‌ای است که بخش عظیمی از سفارشات ما را تامین پکیج کاملی از انواع سایزهای نبشی برای پروژه‌های صنعتی تشکیل می‌دهد. ما به خوبی می‌دانیم که زاویه دقیق ۹۰ درجه بین بال‌ها در نبشی‌های استاندارد تا چه حد برای اجرای دقیق اتصالات، شاقول‌کاری و نشستن کامل قطعات روی یکدیگر حیاتی است. تمامی شاخه‌ها از نظر عدم وجود انحنای طولی (Camber) و پیچیدگی طولی (Twist) بازرسی می‌شوند تا نصابان و جوشکاران در اجرای اسکلت با مشکلی مواجه نشوند.

نحوه تولید نبشی اسکلت فلزی

فرایند تولید این مقاطع در کارخانجات به دو روش کاملاً متفاوت انجام می‌شود که مستقیماً بر کاربرد آن‌ها تاثیر می‌گذارد. روش اول، نورد گرم (فابریک) است؛ جایی که شمش فولادی (Billet) در کوره‌های حرارتی با دمای بالا ذوب و خمیری شده و با عبور از میان غلتک‌های قدرتمند، به مرور به شکل مقطع L در می‌آید. این روش باعث ایجاد گوشه‌های گرد در ریشه مقطع (محل تقاطع دو بال) می‌شود که توزیع تنش برشی و خمشی را بهینه می‌کند.

روش دوم، شکل‌دهی سرد (پرسی) است؛ در این فرایند، ورق‌های فولادی با ضخامت مشخص برش خورده و توسط دستگاه‌های پرس بریک (Press Brake) در دمای محیط خم می‌شوند تا زاویه ۹۰ درجه بگیرند. خنک‌کاری اصولی و استفاده از بیلت‌های مرغوب در روش نورد گرم باعث می‌شود تنش‌های پسماند (Residual Stresses) به حداقل برسد، در حالی که نبشی‌های پرسی معمولاً تنش‌های پسماند بالایی در ناحیه خم دارند و فاقد ضخامت متمرکز در ریشه هستند.

مزایای استفاده از نبشی در اسکلت فلزی

قابلیت اتصال آسان و سطوح متعامد

• وجود دو بال متعامد و تخت، نشستن ورق‌های گاسپلت (Gusset Plates)، اتصال به جان و بال مقاطع I شکل، و اجرای جوشکاری گوشه (Fillet Weld) یا اتصالات پیچی را بسیار ساده و استاندارد می‌کند. این ویژگی سرعت مونتاژ در کارگاه را به شدت بالا می‌برد.

پتانسیل بالا برای ساخت مقاطع مرکب و خرپاها

• نبشی‌ها قطعات لگوی مهندسی هستند. با اتصال دو یا چهار نبشی (به صورت ستاره‌ای یا جعبه‌ای)، طراح می‌تواند مقاطعی با ممان اینرسی دلخواه و متقارن خلق کند که در برابر کمانش محوری بسیار مقاوم‌اند. همچنین، آن‌ها بهترین المان برای اعضای وتر و قطری خرپاها هستند.

تنوع در ابعاد و ضخامت

• تنوع بی‌نظیر نبشی‌ها (بال مساوی و نامساوی در ضخامت‌های مختلف) به طراح اجازه می‌دهد تا دقیقاً مقطعی را انتخاب کند که هم پاسخگوی نیازهای مقاومتی باشد و هم از نظر وزن اقتصادی تمام شود.

معایب نبشی در اسکلت فلزی

چالش محورهای اصلی مایل و کمانش حول محور ضعیف

• بزرگترین نقطه ضعف نبشی تکی، عدم تقارن آن حول محورهای هندسی است. محور ضعیف لختی (محور V) به صورت مایل قرار دارد و تحت بار فشاری، مقطع تمایل شدیدی به کمانش حول این محور دارد.

پیچش و خروج از مرکزیت بار

• به دلیل شکل باز مقطع، مرکز برش نبشی در محل تقاطع دو بال قرار دارد. اگر بار در امتداد محورهای گذرنده از مرکز برش اعمال نشود (که در اتصالات تکی معمول است)، مقطع هم‌زمان با خمش، دچار پیچش (Torsion) می‌شود.

محدودیت در استفاده به عنوان تیر اصلی

• نبشی‌ها به دلیل ممان اینرسی پایین نسبت به مقاطع I شکل یا ناودانی، انتخاب مناسبی برای تیرهای اصلی تحت خمش نیستند و صرفاً برای لنگرهای بسیار کوچک یا در ترکیب با مقاطع دیگر کارایی دارند.

انواع مقاطع نبشی در بازار برای اسکلت

بازار آهن آلات ایران شامل نبشی‌های پرسی (سبک) و مقاطع فابریک (سنگین و استاندارد) است. نبشی‌های ساختمانی باربر و اتصالات باید حتماً از روش نورد گرم و با متریال فولاد ساختمانی نظیر ST37 یا ST52 تولید شوند.

راهنمای خرید انواع سایز نبشی برای اسکلت

به عنوان یک مهندس طراح، اکیداً توصیه می‌کنم که برای خرید مقاطع نبشی، فقط به اعلام سایز (مثلاً نبشی ۶) اکتفا نکنید. وزن روی باسکول شاخه و تطابق آن با جدول اشتال (Stahlbau)، مهم‌ترین پارامتر تصمیم‌گیری است. رواداری‌های ابعادی (نظیر تاب‌خوردگی طولی یا زاویه دقیق ۹۰ درجه بین بال‌ها) در بازرسی‌های ابعادی یک خط قرمز است. بال‌های باز شده یا بسته شده نشان‌دهنده نقص در نورد یا متریال غیراستاندارد است.

ما در شرکت ساختمانی صاد، فرایند تامین متریال را با فیلترهای مهندسی سخت‌گیرانه انجام می‌دهیم. کارشناسان ما پیش از تایید نهایی بار، ضخامت دقیق بال‌ها مقطع را اندازه‌گیری کرده و گواهینامه فنی (Mill Test Certificate) کارخانه را بررسی می‌کنند تا اطمینان حاصل شود که هندسه مقطع و گرید متریال، تحمل بارهای رفت و برگشتی زلزله را بدون وقوع تردشکنی داراست.

تولیدکنندگان نبشی اسکلت فلزی در ایران

بخش عمده‌ای از کیفیت نبشی‌های ساختمانی فابریک در ایران توسط کارخانجات معتبر تامین می‌شود. کارخانجات نام‌آشنایی نظیر ذوب آهن اصفهان، فولاد کوهپایه، ناب تبریز و آریان فولاد سبد کاملی از نبشی‌های استاندارد را مطابق با استانداردهای ملی و جهانی تولید می‌کنند که بالاترین ضریب اطمینان را برای اسکلت فلزی فراهم می‌آورند.

چرا استفاده اشتباه از مقاطع چالشی مهلک است؟

در طراحی لرزه‌ای، اتصالات و المان‌های مهاربندی باید بتوانند انرژی زلزله را از طریق تغییر شکل‌های پلاستیک مستهلک کنند. استفاده از مقطع نبشی پرسی با ضخامت غیراستاندارد (که نسبت b/t بالایی دارد) به عنوان نبشی نشیمن یا بادبند، باعث می‌شود لبه‌های آزاد مقطع قبل از رسیدن کل عضو به تنش تسلیم، دچار لهیدگی و کمانش موضعی شود. همچنین، نادیده گرفتن خروج از مرکزیت بار در اتصالات تک‌نبشی، تمام محاسبات ظرفیت باربری را بی‌اعتبار و سازه را ناپایدار می‌کند.

تجربه کارگاهی و اجرایی استفاده از انواع سایز نبشی

من مهندس صادقی هستم و تجربه من نشان می‌دهد که تئوری‌های دانشگاهی تا زمانی که وارد صدای فرز و جوشکاری کارگاه نشوید، معنای واقعی پیدا نمی‌کنند. در یک پروژه احداث اسکلت فلزی مسکونی، پیمانکار به جای استفاده از نبشی نورد گرم ضخیم (مثلاً 10×100×100) برای اتصالات نشیمن تیر به ستون، از نبشی‌های پرسی سنگین‌شده ورق خم‌کاری استفاده کرده بود تا ظاهراً در هزینه‌های خرید صرفه‌جویی کند. با اعمال بار مرده سقف‌ها، به دلیل عدم وجود شعاع انحنا در کنج داخلی مقطع پرسی و ضعف مفرط برشی، نبشی‌ها در محل تقاطع دو بال دچار تسلیم و ترک‌خوردگی شدند، زیرا مقطع اجرا شده، فشردگی لرزه‌ای و ساختار متالورژیکی لازم را نداشت. مجبور شدیم با هزینه‌ای گزاف سازه را جک‌زنی، تقویت و اتصالات را با نبشی‌های فابریک تعویض کنیم. ما در شرکت ساختمانی صاد، پیش از تامین متریال، مشاوره‌های فنی لازم را ارائه می‌دهیم تا اطمینان حاصل کنیم متریالی که خریداری می‌کنید، با بهینه‌ترین سایز، بالاترین سطح ایمنی را برای پروژه شما تضمین می‌کند.
