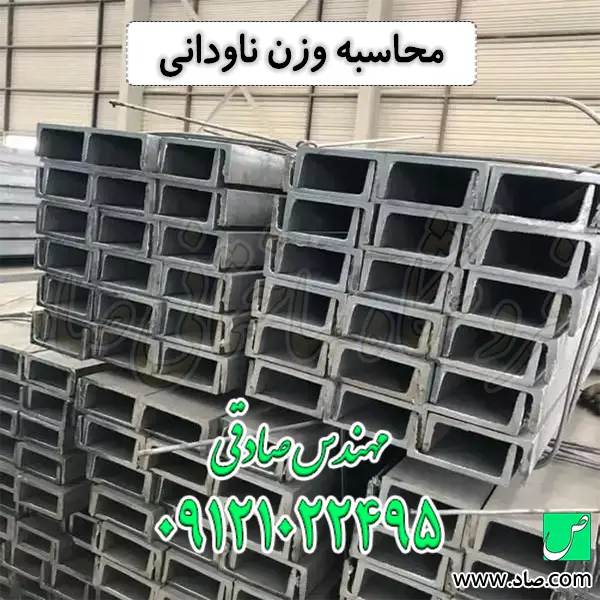

محاسبه وزن ناودانی

روش محاسبه وزن ناودانی چیست؟

محاسبه وزن ناودانی و کنترل پرت مصالح، فرایند دقیق مهندسی در مرحله متره و برآورد و عملیات اجرایی اسکلت فلزی است که هدف آن بهینه‌سازی مصرف فولاد، کاهش هزینه‌های مستقیم پروژه و جلوگیری از هدررفت سرمایه در قالب ضایعات برشکاری است. این فرایند با تکیه بر جدول اشتال، نقشه‌های سازه‌ای و مدیریت دقیق چیدمان مقاطع فولادی انجام می‌شود تا از مصرف مازاد یا ایجاد پرت‌های غیرمتعارف که مستقیماً سودآوری کارگاه ساختمانی را هدف قرار می‌دهند، جلوگیری شود.

نکات مهندسی محاسبه وزن و مدیریت پرت

• وزن نظری در برابر وزن باسکول: در محاسبات مهندسی، از وزن تئوریک (طبق فرمول W = A × L × ρ و جداول استاندارد) استفاده می‌شود، اما در کارگاه باید اختلاف وزن باسکول با محاسبات نظری به دقت پایش شود. هرگونه تلرانس منفی بیش از حد استانداردهای DIN 1026 یا INSO 4477، به معنای کاهش ضخامت جان و بال مقطع موثر و در نتیجه ضعف سازه‌ای است.
• پرت ذاتی: بخشی از ضایعات ناودانی در برشکاری اجتناب‌ناپذیر است؛ اما مهندس کارگاه باید با چیدمان الگوهای برش در ساخت شاسی‌ها و مهاربندها، این عدد را از محدوده ۸٪ تا ۱۰٪ به کمتر از ۳٪ برساند.
• مدیریت جانمایی: تدوین دقیق لیست قطعات پیش از سفارش، از تبدیل شدن شاخه‌های ۱۲ متری ناودانی به قطعات کوتاه غیرقابل استفاده جلوگیری کرده و ضریب پرت را به شدت کاهش می‌دهد.

راهنمای مدیریت مهندسی ناودانی در کارگاه

من مهندس صادقی هستم. در پروژه‌های بزرگ صنعتی و ساختمانی، مقاطع فولادی نظیر ناودانی UPE و UNP از گران‌ترین اقلام تدارکاتی هستند. بسیاری از پیمانکاران تصور می‌کنند که با خرید مقاطع ارزان یا سبک‌بار، هزینه پروژه کاهش می‌یابد؛ اما غافل از آنکه مدیریت صحیح پرتی‌ها و محاسبه دقیق وزن، می‌تواند تا ۱۰٪ از هزینه‌های ساخت اسکلت فلزی را بدون تغییر در کیفیت کاهش دهد. کنترل وزن در کارگاه باید با ابزارهای دقیق و مطابق با جداول اشتال انجام شود تا از خریدهای مازاد و دپوی بی‌دلیل سرمایه جلوگیری شود.

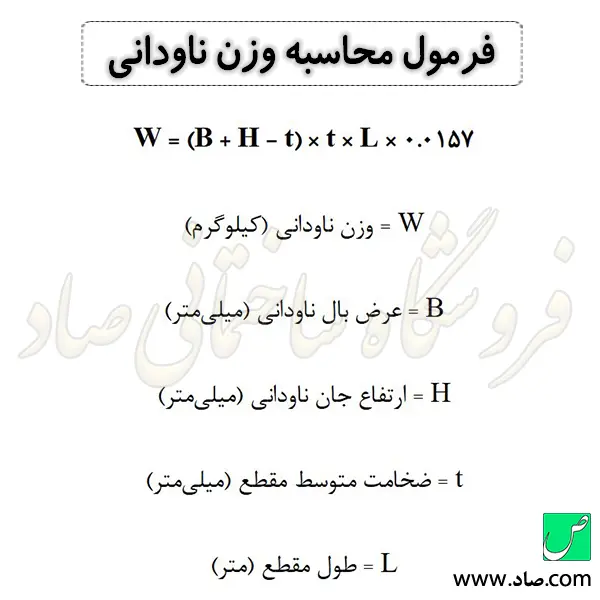

فرمول محاسبه وزن ناودانی

W = (B + H – t) × t × L × 0.0157

• W = وزن ناودانی (کیلوگرم)
• B = عرض بال ناودانی (میلی‌متر)
• H = ارتفاع جان ناودانی (میلی‌متر)
• t = ضخامت متوسط مقطع (میلی‌متر)
• L = طول مقطع (متر)

هرچند دقیق‌ترین روش محاسبه استفاده از فرمول اصلی چگالی و حجم ( W = A × L × ρ ) است، اما فرمول ذکر شده یکی از پرکاربردترین و سریع‌ترین فرمول‌های کارگاهی برای محاسبه تقریبی وزن ناودانی (به ویژه ناودانی‌های پرسی یا هم‌ضخامت) است. عدد ثابت 0.0157 در واقع یک ضریب تبدیل مهندسی است که از ساده‌سازی چگالی استاندارد فولاد (7850 کیلوگرم بر متر مکعب) و تبدیل واحدها به دست آمده است. نکته‌ی کلیدی مهندسی این است که این فرمول، وزن را به صورت تقریب ورق‌های گسترده محاسبه می‌کند. در دنیای واقعی کارگاه، عواملی مانند شیب داخلی بال‌ها در ناودانی UNP، شعاع انحنای ریشه و خطای خط تولید نورد گرم باعث بروز اختلافاتی بین این وزن تئوریک کارگاهی و وزن واقعی (باسکول) می‌شوند. به همین دلیل، آیین‌نامه‌ها یک رواداری (Tolerance) وزنی مجاز را برای تولیدکنندگان در نظر می‌گیرند که یک مهندس مترور حرفه‌ای همواره باید این تلرانس را در محاسبات کنترل پرت مصالح لحاظ کند.

مثال کارگاهی محاسبه وزن یک شاخه ناودانی UNP 200

طرح مسئله: فرض کنید در کارگاه ساخت اسکلت، می‌خواهیم وزن یک شاخه استاندارد 12 متری از ناودانی سایز 200 را با فرمول کارگاهی، پیش از ارسال به روی باسکول محاسبه کنیم.

اطلاعات مسئله (تقریبی):

• ارتفاع جان (H) = 200 میلی‌متر
• عرض بال (B) = 75 میلی‌متر
• ضخامت متوسط (t) = 8.5 میلی‌متر
• طول ناودانی (L) = 12 متر

جایگذاری در فرمول:

وزن تقریبی کارگاهی یک شاخه 12 متری ناودانی نمره 200، با این روش 426.77 کیلوگرم به دست می‌آید.

(نکته تجربی: اگر به جدول دقیق اشتال مراجعه کنید، وزن هر متر UNP 200 برابر 25.3 کیلوگرم است، که وزن شاخه ۱۲ متری آن دقیقاً 303.6 کیلوگرم می‌شود. اختلاف این فرمول ساده‌شده به دلیل ضخیم‌تر بودن بال‌ها نسبت به جان در نورد گرم است. بنابراین، فرمول کارگاهی بیشتر برای مقاطع پرسی کاربرد دارد و برای مقاطع نورد شده، اتکا به جدول اشتال و مقایسه آن با وزن واقعی باسکول کارگاه، شرط اصلی مدیریت هزینه‌هاست).

مراحل گام به گام مدیریت وزن و کاهش پرت در کارگاه

۱. متره دقیق و تهیه پارت‌لیست

اولین گام در مدیریت بهینه، تبدیل نقشه‌های سازه به پارت‌لیست دقیق (لیستوفر مقاطع فولادی) است. در این مرحله طول دقیق هر قطعه (با در نظر گرفتن درزهای جوش و زوایای برش) استخراج می‌شود. خطای چند سانتی‌متری در برش مهاربندها، نه تنها قطعه را بلااستفاده می‌کند، بلکه معادل ده‌ها کیلوگرم پرت اضافه است که در بلندمدت اثرات مالی سنگینی دارد.

۲. استراتژی برش بهینه

ناودانی‌ها در طول‌های ۱۲ یا ۶ متری عرضه می‌شوند. فرض کنید در شاسی‌کشی به قطعاتی با طول‌های ۴.۳، ۴.۵ و ۳.۸ متر نیاز دارید. اگر بدون برنامه‌ریزی برش انجام شود، تکه‌های باقی‌مانده عملاً غیرقابل استفاده می‌شوند. با استفاده از الگوریتم‌های ساده یا نرم‌افزارهای چیدمان، می‌توان قطعات کوتاه (مانند لقمه‌های اتصال) را از دل پرت‌های قطعات بلند بیرون کشید.

۳. مدیریت وصله‌ها و اتصالات

برخلاف میلگرد، اتصال مقاطع سنگین فلزی بسیار پرهزینه است. علاوه بر هزینه ورق‌های تقویتی جان و بال، هزینه جوشکاری نفوذی و تست‌های غیرمخرب (NDT) باعث می‌شود که گاهی وصله کردن یک قطعه ۱.۵ متری توجیه اقتصادی نداشته باشد و تبدیل به پرت شود. استانداردسازی فواصل در طراحی، نیاز به وصله را کاهش می‌دهد.

تاثیر مستقیم وزن بر هزینه نهایی پروژه

تفاوت وزن ناودانی استاندارد (اروپایی) با ناودانی سبک‌بار در بازار آهن برای یک پروژه با تناژ بالا، اختلاف هزینه‌ای چشم‌گیر ایجاد می‌کند. برای مثال، اگر ناودانی سایز ۱۶ استاندارد حدود 18.8 kg/m باشد و محصول خریداری شده دارای وزن 15.5 kg/m باشد، نه تنها سازه شما با کسری سطح مقطع و افت ممان اینرسی (I_x و I_y) مواجه است، بلکه کارفرما هزینه فولاد استاندارد را برای محصولی با مقاومت کمتر پرداخت کرده است. محاسبه وزن دقیق کارگاهی و مقایسه آن با فاکتور خرید بر اساس تناژ باسکول، تنها راه مسدود کردن این روزنه ضرر مالی است. در واقع، جداول مهندسی یک معیار ایده‌آل به ما می‌دهند، اما وزن واقعی محموله باید با استانداردهای نظام مهندسی همخوانی داشته باشد.

نقش حیاتی نقشه سازه‌ای در بهینه‌سازی مصرف

در پروژه‌های مدرن، دوران تکیه بر نقشه‌های فاز ۲ سنتی و برش چشمی مقاطع فلزی توسط مونتاژکار به پایان رسیده است. نقشه سازه‌ای یا تهیه نقشه‌های کارگاهی دقیق (اغلب مبتنی بر مدل‌سازی اطلاعات ساختمان با نرم‌افزارهایی نظیر Tekla Structures)، تمام تداخلات مقاطع، اتصالات گیردار و زاویه دقیق برخورد مهاربندها به ورق‌های گاسپلیت را پیش از اجرا نمایان می‌کند. با داشتن یک نقشه سازه‌ای بی‌نقص، نرم‌افزار به شما طول دقیق برش (Cut Length) را با احتساب کسری ناشی از ضخامت درز جوش می‌دهد. این یعنی هیچ ناودانی‌ای به دلیل “بلند بودن اشتباهی” در کارگاه بریده و دور انداخته نمی‌شود و ضریب پرت از 10% به زیر 3% کاهش می‌یابد.

تاثیر طول وصله بر افزایش پرت پنهان

استفاده از قطعات کوتاه و وصله کردن آن‌ها، بزرگترین سارق خاموش در ساخت اسکلت فلزی است! طبق آیین‌نامه‌های طراحی، وصله‌ها باید در مناطقی با حداقل لنگر خمشی قرار گیرند. هنگامی که یک مقطع ناودانی کوتاه است، پیمانکاران گاهی برای جلوگیری از دور ریز، آن را با ورق‌های جان و بال به مقطع دیگر جوش می‌دهند. این کار نیازمند فولاد مازاد (ورق وصله)، الکترود، ساعات کارگری و تست جوش است. یک مهندس مترور حرفه‌ای با بررسی دقیق متوجه می‌شود که دور انداختن یک قطعه ۱ متری از ناودانی و استفاده از یک شاخه کامل، بسیار ارزان‌تر از هزینه وصله کردن آن تمام می‌شود. عدم درک این مسئله، یک پرت پنهان مالی عظیم در کارگاه ایجاد می‌کند.

تفاوت محاسبه وزن اسمی (نظری) و وزن واقعی (باسکول)

یک مهندس مترور دقیق می‌داند که برآورد اولیه پروژه بر اساس وزن اسمی جداول اشتال انجام می‌شود. اما در زمان خرید و اجرای کارگاه، ما با “وزن باسکول” سر و کار داریم. کارخانه‌های نورد فولاد معمولاً مقاطع خود را در مرز پایین تلرانس استاندارد DIN 1026 تولید می‌کنند تا از نظر اقتصادی رقابتی باشند. به عنوان مثال، اگر شما متره خود را بر اساس وزن اسمی محاسبه کنید و خرید را بر اساس تناژ باسکول انجام دهید، متوجه خواهید شد که طول کل مقاطع خریداری شده بیشتر از نیاز واقعی شماست و در پایان پروژه با کوهی از پروفیل‌های مازاد مواجه خواهید شد که سرمایه کارفرما را راکد کرده است. محاسبه ضریب تبدیل وزن اسمی به واقعی پیش از سفارش عمده، یک هنر مهندسی است.

مدیریت ضایعات و استفاده مجدد در کارگاه

حتی با بهترین نرم‌افزارهای بهینه‌سازی برش، تولید درصدی از ضایعات اجتناب‌ناپذیر است. اما پرت شدن به معنای دور ریختن نیست! مدیریت کارگاه باید برنامه‌ای دقیق برای استفاده از قطعات کوتاه داشته باشد. قطعات زیر ۱ متر ناودانی می‌توانند برای تولید ورق‌های سخت‌کننده (Stiffeners)، دستک‌های اتصال، لقمه‌های تقویتی جرثقیل و پایه‌های ماشین‌آلات صنعتی استفاده شوند. جداسازی و دپوی منظم این قطعات بر اساس سایز و طول در گوشه‌ای از کارگاه، از تبدیل شدن آن‌ها به ضایعات آهنی و فروش به قیمت ناچیز قراضه جلوگیری می‌کند.

چرا کنترل پرت در مقاطع با سایز بالا (Heavy Channels) بحرانی‌تر است؟

در مقاطع سبک (مانند UPE 80 یا UNP 100) قطعات کوتاه به راحتی در ابعاد کوچک مصرف شده و پرت چندانی ایجاد نمی‌کنند. اما فاجعه زمانی رخ می‌دهد که شما با ناودانی‌های اصلی و سنگین (مانند UNP 300) روبرو هستید. بریدن اشتباه ۵۰ سانتی‌متر از یک ناودانی سایز ۳۰۰، معادل دور ریختن بیش از ۲۳ کیلوگرم فولاد خالص در هر برش است! در سازه‌های سنگین صنعتی که هزاران برش در طول روز انجام می‌شود، این خطاهای کوچک تصاعدی شده و صدها میلیون تومان خسارت به بار می‌آورند. نظارت دقیق بر اره‌های نواری، و استفاده از تکنسین‌های مونتاژکار ماهر برای سایزهای سنگین یک الزام مطلق است.

تجربیات کارگاهی در کاهش پرت برشکاری ناودانی

در یکی از پروژه‌های صنعتی پتروشیمی شرکت ساختمانی صاد، با حجم وسیعی از پایپرک‌ها (Pipe Racks) مواجه بودیم که اسکلت اصلی آن‌ها از ناودانی دوبل تشکیل شده بود. در فاز اول پروژه، پیمانکار ساخت به دلیل استفاده از روش‌های سنتی متره و عدم تهیه نقشه برش یکپارچه، ضریب پرتی معادل 10% را ثبت کرد که با توجه به تناژ بالا، فاجعه‌بار بود. با ورود تیم نظارت و تغییر استراتژی، ما دو اقدام حیاتی انجام دادیم:

• نخست، تمام طول‌های مهاربندها و تیرهای رابط، وارد نرم‌افزار بهینه‌ساز چیدمان در Tekla Structures شدند. نرم‌افزار به ما الگوهایی داد که بهینه‌ترین حالت برش روی شاخه‌های ۱۲ متری اجرا شود تا ضایعات هر شاخه به زیر ۳۰ سانتی‌متر برسد.
• دوم، قطعات کوتاه باقی‌مانده را به جای فروش به عنوان ضایعات، برای ساخت نشیمن‌های لوله و استیفنرهای تقویتی تغییر کاربری دادیم.

نتیجه این دو اقدام ساده اما مبتنی بر دانش مهندسی، کاهش ضریب پرت از 10% به 2.8% در فاز دوم پروژه بود. این یعنی صرفه‌جویی در مصرف ده‌ها تن فولاد با ارزش! تجربه ثابت کرده است که کارگاه ساختمانی محل آزمون و خطا نیست؛ هر سانتیمتر برشی که بدون محاسبه و نقشه‌خوانی دقیق روی مقاطع فولادی انجام شود، برشی مستقیم بر پیکره بودجه پروژه و پایداری مالی کارفرماست.
