ابعاد بلوک سفال

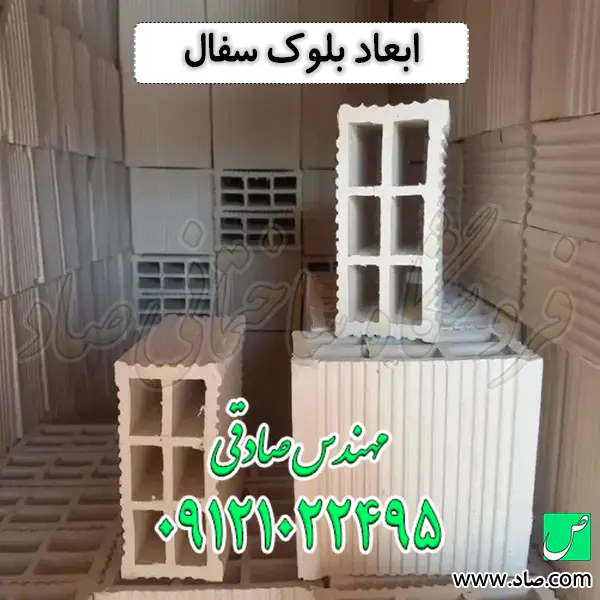

ابعاد بلوک سفال استاندارد

ابعاد بلوک سفال شامل طول و عرض و ضخامت قالب های رسی پخته شده است که بر اساس استانداردهای ملی برای اجرای دیوارهای داخلی و پیرامونی ساختمان تولید می شوند و مستقیماً بر بار مرده سازه تاثیر می گذارند.

به عنوان یک مهندس محاسب و ناظر ارشد، بارها در پروژه های مختلف شاهد بوده ام که انتخاب نادرست مصالح دیوار چینی چگونه می تواند تمام معادلات طراحی یک ساختمان را بر هم بزند. ابعاد بلوک سفالی صرفاً چند عدد ساده روی کاتالوگ کارخانه ها نیستند؛ بلکه پارامترهای حیاتی در تعیین ماتریس جرم سازه محسوب می شوند. زمانی که ما در مورد انواع بلوک سفال صحبت می کنیم، در واقع در حال تصمیم گیری برای میزان جذب نیروی زلزله در تراز طبقات هستیم. هر چه ضخامت و ابعاد تیغه سفال بزرگ تر باشد، وزن واحد سطح دیوار افزایش یافته و در نتیجه نیروی برشی پایه در زمان وقوع زمین لرزه تشدید می شود. این یک اصل بنیادین در مهندسی زلزله است که متاسفانه در بسیاری از کارگاه های ساختمانی نادیده گرفته می شود.

تجربه من نشان می دهد که بسیاری از سازندگان صرفاً به دلیل ارزان تر بودن دستمزد اجرای بلوک های بزرگ تر، کورکورانه به سمت خرید این مصالح می روند. اما برخلاف کاتالوگ های تبلیغاتی که همه چیز را بی نقص نشان می دهند، استفاده از ابعاد نامتعارف می تواند منجر به فاجعه شود. دیوار ریخت. به همین سادگی. این جمله ای است که در بازدید از مناطق زلزله زده بارها شنیده ام. دلیل آن عدم تناسب ابعاد بلوک سفال با ارتفاع سقف و عدم مهاربندی صحیح آن است. در شرکت ساختمانی صاد ما پیش از ثبت سفارش خرید، ابتدا نقشه های معماری را با مدل نرم افزاری تطبیق داده و سپس ابعاد بهینه را به واحد تدارکات اعلام می کنیم.

استاندارد بلوک سفال و الزامات مقررات ملی ساختمان

مبحث هشتم مقررات ملی ساختمان و استاندارد ملی ایران شماره هفتصد و پانزده، خط کش و معیار ما برای پذیرش مصالح در کارگاه هستند. بر اساس این آیین نامه ها، استاندارد بلوک سفال تنها محدود به طول و عرض نیست، بلکه مقاومت فشاری، میزان جذب آب و درصد نمک های محلول در خاک رس را نیز شامل می شود. اگر از من بپرسید که مهم ترین پارامتر در استانداردها چیست، قطعاً به حداقل ضخامت جداره های داخلی بلوک اشاره می کنم. جالب است بدانید که بسیاری از کارخانه های غیرمجاز برای کاهش وزن و هزینه تمام شده، ضخامت تیغه های داخلی بلوک را به کمتر از شش میلی متر کاهش می دهند. این کار باعث می شود بلوک در زمان شیارزنی برای عبور لوله های تاسیسات برق و مکانیک کاملاً خرد شده و ساختار شبکه ای خود را از دست بدهد.

ابعاد تیغه سفال

در بازار مصالح ساختمانی ایران، ابعاد تیغه سفال معمولاً بر اساس ضخامت آن ها نام گذاری و خریداری می شوند. شناخت دقیق کاربرد هر ضخامت به شما کمک می کند تا از تحمیل هزینه های اضافی جلوگیری کنید و فضاهای مفید معماری را به حداکثر برسانید.

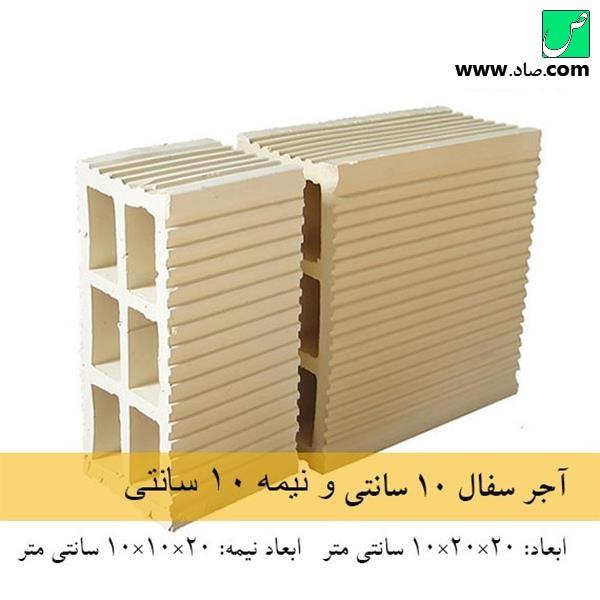

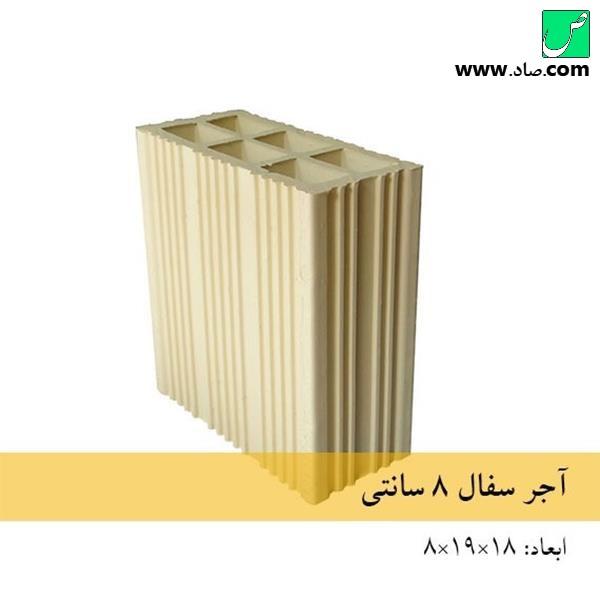

بلوک سفال ده سانتیمتری (تیغه های جداکننده داخلی)

این ابعاد صرفاً و اکیداً برای جداسازی فضاهای داخلی مانند اتاق خواب ها، سرویس های بهداشتی و کمدهای دیواری کاربرد دارند. استفاده از بلوک سفال ده سانتی متری برای دیوارهای پیرامونی یک تخلف آشکار از مبحث نوزدهم مقررات ملی (صرفه جویی در مصرف انرژی) است. این بلوک ها به دلیل ضخامت کم، در برابر انتقال صوت بسیار ضعیف عمل می کنند. در پروژه های شرکت ساختمانی صاد، ما برای دیوارهای بین دو واحد مسکونی مجاور به هیچ وجه از این سایز استفاده نمی کنیم، زیرا حفظ حریم صوتی ساکنین برای ما در اولویت قرار دارد.

بلوک سفال پانزده و بیست سانتیمتری (دیوارهای پیرامونی و حائل)

این دسته از انواع بلوک سفال، استخوان بندی اصلی دیوارهای خارجی را تشکیل می دهند. بلوک های بیست سانتی متری مقاومت بسیار بالایی در برابر واژگونی دارند. با این حال، باید توجه داشت که ملات خوری این بلوک ها در بندهای قائم بسیار بالاست. یکی از تکنیک های کارگاهی که ما اجرا می کنیم، استفاده از فوم های پلی استایرن در لابه لای ردیف های دیوار چینی با بلوک بیست سانتی متری است تا از ایجاد پل حرارتی در محل بندهای ملات جلوگیری شود. ترکیب ملات ماسه سیمان و سفال خیس، یک رسانای عالی برای فرار حرارت در فصل زمستان است.

نتیجه گیری مهندسی از جدول ابعاد

تحلیل جدول بالا نشان می دهد که هنر یک مهندس عمران در مرحله سفت کاری، ایجاد یک ترکیب بهینه از ابعاد مختلف است. شما نمی توانید یک نسخه واحد برای کل ساختمان بپیچید. در پروژه های تحت مدیریت من، همواره ترکیبی از بلوک های پانزده سانتی متری فوم دار برای نما، بلوک های ده سانتی متری برای داخل و بلوک های هفت سانتی متری برای پوشش داکت ها سفارش داده می شود. این استراتژی چندگانه، علاوه بر کنترل دقیق بار مرده، باعث می شود فضای مفید معماری به حداکثر برسد و هیچ هزینه اضافی بابت خرید مصالح نامرتبط به کارفرما تحمیل نشود.

به عنوان یک مهندس محاسب و ناظر ارشد، همواره در جلسات پیش از اجرای سفت کاری به پیمانکاران تاکید می کنم که انتخاب ضخامت بلوک سفال یک تصمیم سلیقه ای نیست، بلکه یک الزام سازه ای و معماری است. جدولی که در ادامه مشاهده می کنید، حاصل سال ها تجربه من در کارگاه های مختلف و پروژه های شرکت ساختمانی صاد است. در این جدول کاربرد، چالش های اجرایی و توجیه آیین نامه ای هر سایز از بلوک سفال از ضخامت پنج تا بیست سانتی متر با زبان دقیق مهندسی تحلیل شده است. تمامی اعداد و ابعاد به جهت دقت در خوانش به صورت حروفی نوشته شده اند و ابعاد ذکر شده، ابعاد اسمی کارخانه ای هستند.

چالش های اجرایی و اشتباهات رایج پیمانکاران

بیایید از مباحث تئوری فاصله بگیریم و وارد کف کارگاه شویم. یکی از بزرگ ترین معضلاتی که من به عنوان مهندس عمران با پیمانکاران تجربی دارم، عدم درک صحیح آن ها از رفتار متریال است. پیمانکار تصور می کند دیوار صرفاً پر کننده فضا است. او بلوک ها را بدون رعایت اصول هشتگیر کردن روی هم می چیند. بندهای قائم روی هم می افتند. در این حالت دیوار عملاً هیچ انسجام سازه ای ندارد.

یک اشتباه مهلک دیگر، نحوه اتصال دیوار سفالی به ستون های بتنی یا فلزی است. بلوک سفال و بتن دو ضریب انبساط حرارتی کاملاً متفاوت دارند. پیمانکار برای راحتی کار، ملات را مستقیماً به ستون می چسباند. نتیجه چه می شود؟ با اولین تغییر فصل و انقباض اسکلت، یک ترک مویی عمیق در مرز بین ستون و دیوار ایجاد می شود. این ترک نه تنها ظاهر معماری را نابود می کند، بلکه راه نفوذ رطوبت را نیز باز می گذارد. راه حل مهندسی این مشکل استفاده از اتصالات کشویی و وال پست های استاندارد است تا دیوار اجازه حرکت جانبی داشته باشد.

سه نکته تجربی و کارگاهی برای ناظران

برای کنترل کیفیت در پای کار و جلوگیری از هدر رفت سرمایه کارفرما، رعایت نکات تجربی زیر الزامی است. این موارد حاصل سال ها خاک خوردن در کارگاه های ساختمانی است:

1. کنترل رواداری و دفرمگی: هیچ گاه به ابعاد اسمی کارخانه اعتماد نکنید. بلوک ها به دلیل حرارت کوره دچار افت حجمی می شوند. یک تیغه بیست سانتی متری در واقعیت ممکن است هجده سانتی متر باشد. این اختلاف دو سانتی متری در یک دیوار ده متری باعث افزایش ضخامت گچ و خاک و بالا رفتن شدید بار مرده می شود.
2. اجتناب از زنجاب کردن غیراصولی: غرقاب کردن بیش از حد بلوک سفال در بشکه آب باعث از بین رفتن مکش سطحی آن می شود. این کار چسبندگی ملات ماسه سیمان را مختل کرده و در زمان اعمال بارهای جانبی، دیوار دچار گسیختگی برشی در امتداد بندهای افقی می شود.
3. مهار ناشاقولی در ابعاد بزرگ: بلوک های با ضخامت پانزده سانتی متر و بیشتر، پتانسیل بالایی برای شکم دادن در زمان اجرا دارند. بناها معمولاً برای جبران این خطا از ملات بیشتری در یک سمت استفاده می کنند که یک اشتباه مهلک اجرایی است و باعث ایجاد لنگر خروج از مرکزیت در مقطع دیوار می شود.

بررسی موردی یک پروژه مسکونی

هیچ چیز مانند یک مثال واقعی نمی تواند عمق فاجعه ناشی از انتخاب غلط متریال را نشان دهد. چند سال پیش برای نظارت عالیه به یک پروژه لوکس ده طبقه در منطقه فرمانیه تهران دعوت شدم. پیمانکار اسکلت کار خود را تمام کرده بود و تیم سفت کاری در حال اجرای دیوارهای نما بودند. وقتی به طبقه هفتم رسیدم متوجه یک اشتباه وحشتناک شدم. سازنده برای افزایش متراژ مفید آپارتمان ها و کسب سود بیشتر، تصمیم گرفته بود کل دیوارهای پیرامونی نما را با بلوک سفال ده سانتی متری اجرا کند!

شاید در نگاه اول انتخاب مصالح نازک تر یک هنر اقتصادی به نظر برسد، اما تحلیل های سازه ای و درک نیروهای وارد بر ساختمان چیز دیگری می گوید. در طبقه هفتم، فشار باد به شدت بالا است. دیوار ده سانتی متری در برابر بار جانبی باد (Wind Load) عملاً مانند یک بادبان ضعیف عمل می کند. با یک محاسبه سرانگشتی متوجه شدم که این دیوارها در اولین طوفان پاییزی دچار ترک خوردگی شدید شده و حتی خطر سقوط نما وجود دارد. دستور توقف عملیات را صادر کردم. چالش اینجا بود که نمی توانستیم دیوارها را تخریب کنیم چون هزینه سنگینی به کارفرما تحمیل می شد. به عنوان یک راهکار مهندسی، دستور دادم یک شبکه میلگرد حرارتی روی دیوارها اجرا شده و سپس با شاتکریت پوشانده شود. همچنین از داخل واحدها، یک لایه دیوار کاذب با عایق پشم سنگ اجرا کردیم تا الزامات انرژی تامین شود. این پروژه به من ثابت کرد که عدم توجه به ابعاد بلوک سفالی در مرحله طراحی، چگونه می تواند هزینه های درمان و مقاوم سازی را در مرحله اجرا ده ها برابر کند.

بلوک سفال فوم دار

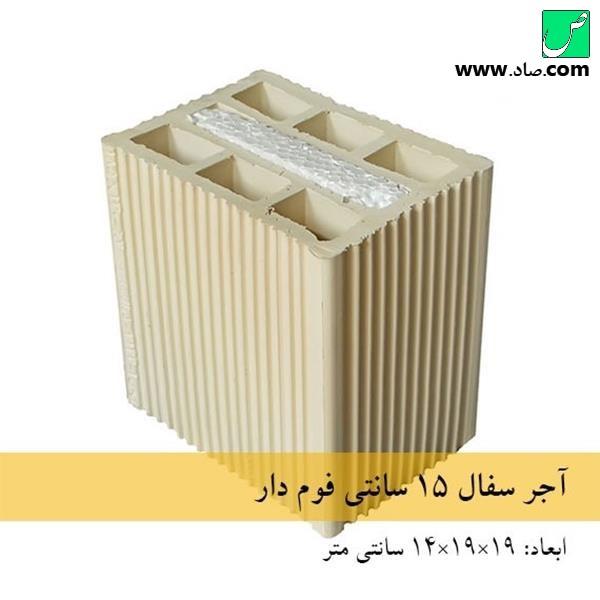

یکی از جذاب ترین نوآوری ها در صنعت مصالح ساختمانی که در سال های اخیر به شدت مورد توجه قرار گرفته است، بلوک سفال فوم دار است. به عنوان یک مهندس عمران، همیشه با چالش انتقال حرارت از طریق بندهای ملات و جان بلوک های سنتی مواجه بوده ام. در این محصول، یک لایه فوم پلی استایرن انبساطی (یونولیت نسوز یا کندسوز) در حفره میانی بلوک قرار می گیرد. این لایه فوم عملاً مانند یک سد دفاعی عمل کرده و پدیده پل حرارتی را به طور کامل قطع می کند. نتیجه این ترکیب، دستیابی به مقاومت حرارتی بسیار بالا بدون نیاز به افزایش ضخامت دیوار است.

مزایای اکوستیک بلوک سفال فوم دار

از منظر محاسبات سازه ای، بلوک سفال فوم دار یک موهبت بزرگ برای طراحان محسوب می شود. وزن مخصوص این بلوک ها به دلیل جایگزینی بخشی از حجم سفال با فوم بسیار سبک، کاهش چشمگیری یافته است. زمانی که ما در حال مدل سازی یک ساختمان ده طبقه هستیم، استفاده از این بلوک ها می تواند بار مرده وارد بر تیرهای پیرامونی را به شدت کاهش دهد. این کاهش بار مستقیماً به معنای سبک سازی اسکلت، کاهش مقاطع فولادی یا بتنی و در نهایت ایجاد یک توجیه اقتصادی بی نظیر برای کارفرما است. علاوه بر مباحث حرارتی، این فوم میانی به عنوان یک جاذب و مستهلک کننده صوت عالی عمل کرده و الزامات مبحث هجدهم مقررات ملی را برای دیوارهای خارجی به راحتی برآورده می کند.

چالش های اجرایی بلوک فوم دار

تجربه کارگاهی من در شرکت ساختمانی صاد نشان داده است که اجرای این بلوک ها نیازمند دقت مضاعف تیم سفت کاری و تاسیسات است. متاسفانه بارها در بازدیدهای نظارتی دیده ام که کارگران تاسیسات برای عبور لوله های آب یا برق، فوم داخل بلوک را با حرارت مستقیم از بین می برند یا با ضربات سنگین تیشه ساختار آن را متلاشی می کنند. این کار دقیقاً نقض غرض است و کل هزینه ای که بابت عایق بندی حرارتی و صوتی پرداخت شده است را به باد می دهد. ما در دستورالعمل های اجرایی شرکت، استفاده از ابزارهای حرارتی و ضربه ای را برای شیارزنی این نوع دیوارها اکیداً ممنوع کرده ایم و پیمانکاران موظف هستند تنها از دستگاه شیارزن برقی دو تیغ استفاده کنند تا ساختار فوم دست نخورده باقی بماند.

تطابق تیغه سفال فوم دار با مبحث نوزدهم مقررات ملی ساختمان

اگر بخواهم بر اساس سخت گیری های مبحث نوزدهم مقررات ملی ساختمان در سال دو هزار و بیست و شش صحبت کنم، استفاده از بلوک سفال فوم دار با ضخامت پانزده سانتی متر به بالا، یکی از مطمئن ترین و بی دردسرترین راهکارها برای دریافت تاییدیه های ناظر معماری و پایان کار شهرداری در زمینه مدیریت انرژی است. این متریال پیشرفته به ما اجازه می دهد بدون درگیر شدن با جزئیات پرهزینه و زمان بر اجرای عایق های حرارتی پاششی یا تخته ای روی نما، دیوار پیرامونی را به صورت کاملاً خود عایق اجرا کنیم و سرعت پیشرفت فیزیکی پروژه را در مرحله سفت کاری به حداکثر برسانیم.

دیوار چینی با بلوک و تیغه سفال

صنعت ساختمان به سرعت در حال تغییر است. تا سال دو هزار و بیست و شش، با ورود متریال های نوین پلیمری و بتن های سبک گازی، شاید به نظر برسد که دوران بلوک سفال به پایان رسیده است. اما واقعیت بازار ایران متفاوت است. به دلیل فراوانی خاک رس مرغوب در کشور و همچنین تکنولوژی ارزان کوره های آجرپزی، سفال همچنان تا دهه های آینده بازیگر اصلی سفت کاری باقی خواهد ماند.

با این حال تغییراتی در راه است. ابعاد تیغه سفال به سمت قالب های بزرگ تر اما با ضخامت جداره کمتر و ترکیب با فوم های عایق حرکت می کند. شرکت های پیشرو مانند شرکت ساختمانی صاد در حال جایگزینی سفال های سنتی با نمونه های اکسترود شده تحت خلا هستند. این فرایند باعث می شود حباب های هوا از درون گل رس خارج شده و مقاومت فشاری بلوک به طرز چشمگیری افزایش یابد. در آینده نزدیک، استانداردهای ملی قطعاً محدودیت های سخت گیرانه تری برای وزن مخصوص بلوک ها وضع خواهند کرد.

خرید انواع بلوک سفال و تیغه سفال از شرکت ساختمانی صاد

تامین مصالح در یک پروژه عمرانی صرفاً خرید کالا نیست، بلکه خرید یک ضمانت مهندسی است. ما در شرکت ساختمانی صاد فروش این محصول را صرفاً به عنوان یک واسطه تجاری انجام نمی دهیم. ما قبل از ارسال بار، مشخصات فنی و ابعاد بلوک سفالی را با دستگاه های دقیق کالیبره می کنیم. ما می دانیم که بلوک غیر استاندارد چگونه می تواند خواب کارگر را در کارگاه زیاد کند و پرتی مصالح را به اوج برساند.

هنگامی که شما انواع بلوک سفال را از یک مرجع مهندسی تهیه می کنید، خیالتان راحت است که بار مرده ساختمان شما دقیقاً مطابق با دفترچه محاسبات نرم افزار ایتبس خواهد بود. ما به شما مشاوره می دهیم که در کدام دهانه ها از چه ابعادی استفاده کنید تا ضمن رعایت استاندارد بلوک سفال، بیشترین بهره وری اقتصادی را در پروژه خود داشته باشید. علم مهندسی عمران یعنی رسیدن به بالاترین سطح ایمنی با بهینه ترین هزینه ممکن و این دقیقاً رسالت ما در تجهیز کارگاه های شماست.
