عملکرد صوتی و حرارتی بلوک سفال

عملکرد صوتی و حرارتی بلوک سفال چیست؟

عملکرد صوتی و حرارتی بلوک سفال به توانایی شبکه های متخلخل خاک رس پخته در تأخیر انتقال حرارت و جذب انرژی امواج صوتی گفته می شود که با رعایت دقیق الزامات اجرایی میتواند استانداردهای مقررات ملی را برآورده کند.

نکات مهندسی از عملکرد صوتی و حرارتی تیغه سفال

• تأخیر حرارتی: جرم سنگین آجر سفال باعث ذخیره گرما در طول روز و آزادسازی با تأخیر آن در شب می شود که یک مزیت ترمودینامیکی پنهان است.
• پل حرارتی بندها: اجرای غیر اصولی ملات ماسه سیمان بین تیغه سفال ها، یک پل حرارتی مخرب ایجاد کرده و مقاومت کل دیوار را به شدت کاهش می دهد.
• تله آکوستیک حفرات: شیار زنی تهاجمی برای عبور تاسیسات، شبکه سلولی بلوک سفال را تخریب کرده و دیوار را به یک تونل انتقال صدا تبدیل می کند.

مشخصات بلوک سفال از نگاه یک طراح سازه

من مهندس صادقی هستم و سال هاست که در زمینه طراحی سازه و نظارت بر پروژه های بزرگ عمرانی فعالیت می کنم. وقتی صحبت از مصالح پایه در معماری ایرانی می شود، نام بلوک سفال همیشه در صدر لیست مهندسان قرار دارد. خاک رس، آتش و در نهایت یک ساختار شبکه ای صلب. این تمام چیزی است که در نگاه اول می بینیم. اما از منظر یک کارشناس ارشد عمران، آناتومی یک تیغه سفال بسیار پیچیده تر از یک مکعب قرمز رنگ است.

بلوک سفالی در کوره های تونلی با دمای بسیار بالا پخته می شود. این فرآیند پخت، رطوبت درون بافت خاک رس را تبخیر کرده و یک شبکه مویینه و متخلخل ایجاد می کند. همین تخلخل است که به آجر سفال خاصیت عایق بودن می بخشد. حفرات تعبیه شده در هندسه این بلوک ها صرفاً برای کاهش وزن مرده ساختمان نیستند؛ بلکه این سلول های محبوس هوا، خط مقدم دفاعی ما در برابر هدررفت انرژی و آلودگی صوتی به شمار می روند. در شرکت ساختمانی صاد، ما همیشه به پیمانکاران تأکید می کنیم که کیفیت اکسترود خاک رس در کارخانه، تأثیر مستقیمی بر یکپارچگی این حفرات و در نتیجه عملکرد نهایی دیوار دارد.

تحلیل عملکرد صوتی و حرارتی بلوک سفال + تطابق با مباحث 18 و 19

مبحث نوزدهم مقررات ملی ساختمان در زمینه صرفه جویی در مصرف انرژی بسیار سخت گیرانه عمل می کند. از سوی دیگر، مبحث هجدهم الزامات آکوستیک و عایق بندی صدا را به عنوان یک حق شهروندی برای ساکنین تعریف کرده است. اگر بخواهم با شما صادق باشم، بسیاری از سازندگان تصور می کنند با خرید ارزان ترین تیغه سفال موجود در بازار می توانند پایان کار شهرداری را اخذ کنند. این یک اشتباه محاسباتی بزرگ است.

بلوک سفال به خودی خود یک متریال جادویی نیست که تمام الزامات مباحث 18 و 19 را به تنهایی پاس کند. عملکرد این محصول کاملاً وابسته به دیتیل های اجرایی، ضخامت بلوک، نوع ملات مصرفی و صد البته کیفیت تولید آن است. ما در شرکت ساختمانی صاد با بررسی دقیق دیتای آزمایشگاهی متوجه شده ایم که یک دیوار پانزده سانتی متری سفالی اگر با ملات عایق و پوشش های مناسب ترکیب شود، می تواند به راحتی شاخص های مورد نیاز مهندسین ناظر را تأمین کند. در غیر این صورت، در سال های آینده با توجه به افزایش تصاعدی هزینه های انرژی، ساختمان های ساخته شده با متریال بی کیفیت دچار افت شدید ارزش افزوده خواهند شد.

آنالیز علمی مقاومت حرارتی (R-Value) و افت صوتی (STC)

اجازه دهید کمی عمیق تر به اعداد و ارقام نگاه کنیم. در فیزیک ساختمان، ما با دو پارامتر کلیدی سروکار داریم. اولی مقاومت حرارتی است که نشان می دهد یک متریال چقدر در برابر عبور جریان گرما از خود مقاومت نشان می دهد. دومی کلاس انتقال صوت است که توانایی دیوار در کاهش صدای هوابرد را اندازه گیری می کند.

آجر سفال به دلیل داشتن جرم حجمی در حدود هشتصد تا هزار کیلوگرم بر متر مکعب، عملکردی دوگانه دارد. از یک سو، این جرم نسبتاً بالا باعث می شود تا بر اساس قانون جرم در آکوستیک، در برابر فرکانس های پایین و بم صدای محیط مقاومت خوبی نشان دهد. از سوی دیگر، هوای محبوس در حفرات این بلوک، ضریب هدایت حرارتی را به عدد بسیار پایینی در حدود سه دهم وات بر متر کلوین می رساند. این اعداد روی کاغذ عالی هستند، اما داستان در کف کارگاه کاملاً متفاوت است.

تحلیل عملکرد حرارتی (Thermal Performance)

ترمودینامیک یک دیوار ساخته شده با بلوک سفال بسیار جذاب است. بر خلاف فوم های پلی استایرن که صرفاً مسیر گرما را مسدود می کنند، تیغه سفال دارای پدیده ای به نام اینرسی حرارتی یا جرم حرارتی است. این یعنی دیوار شما مثل یک باتری حرارتی عمل می کند. در طول روزهای گرم تابستان، سفال گرمای خورشید را در بافت خود جذب کرده و اجازه نمی دهد هوای داخل واحد به سرعت گرم شود. در طول شب که دمای بیرون افت می کند، این گرمای ذخیره شده به آرامی به داخل فضا پس داده می شود. این تأخیر حرارتی، بار برودتی سیستم های تهویه مطبوع را به شدت کاهش می دهد.

با این حال، یک نقطه ضعف پنهان وجود دارد که بسیاری از مهندسان تازه کار از آن غافل می شوند. جریان همرفتی داخل حفرات. اگر ابعاد حفرات آجر سفال بیش از حد بزرگ باشد، هوای داخل آن‌ها شروع به چرخش کرده و گرما را از جداره بیرونی به جداره داخلی منتقل می کند. به همین دلیل است که تأمین بلوک سفال از مراجع معتبر مانند شرکت ساختمانی صاد که استانداردهای هندسی را رعایت می کنند، یک سرمایه گذاری بلندمدت برای پروژه محسوب می شود.

چالش های اجرایی و پدیده پل حرارتی در کارگاه

تجربه من نشان می دهد که بزرگترین دشمن عملکرد حرارتی بلوک سفال، خود بلوک نیست؛ بلکه اکیپ های اجرایی آموزش ندیده هستند. در بازدیدی که ماه گذشته از یک پروژه لوکس داشتم، دیدم که بنا برای پر کردن درز بین تیغه سفال ها از حجم عظیمی از ملات ماسه سیمان استفاده کرده بود. ملات سیمانی یک هادی حرارتی فوق العاده قوی است. وقتی شما بین هر بلوک دو سانتی متر ملات قرار می دهید، عملاً شبکه ای از پل های حرارتی ساخته اید که تمام خاصیت عایق بودن حفرات هوای سفال را خنثی می کند.

مشکل بعدی کرمو شدن ملات و عدم اجرای صحیح اورلپ در چیدمان دیوار است. وقتی بلوک ها به درستی همپوشانی نداشته باشند و بندهای قائم بدون ملات رها شوند، هوا به راحتی از بین شکاف ها نفوذ می کند. باد زمستانی راه خود را از کوچکترین منافذ پیدا می کند. به جای تعاریف عمومی کتاب های دانشگاهی، باید بدانید که اگر دیوار شما شکم دادن داشته باشد یا شاقول نباشد، ضخامت گچ و خاک روی آن تغییر می کند و این عدم یکپارچگی، محاسبات حرارتی شما را به طور کامل به هم می ریزد.

تحلیل عملکرد صوتی (Acoustic Performance)

صدا مانند آب است؛ کوچکترین روزنه ای پیدا کند، از آن عبور می کند. بررسی عملکرد صوتی آجر سفال یکی از پرچالش ترین بخش های مهندسی آکوستیک است. همانطور که اشاره کردم، جرم سفال به کاهش صدای صحبت کردن همسایه یا صدای تلویزیون کمک شایانی می کند. اما آیا این کافی است؟ قطعاً خیر.

یکی از مفاهیم پیچیده در آکوستیک، پدیده فرکانس تشدید است. در فرکانس های خاصی، دیواره های نازک حفرات بلوک سفال ممکن است با امواج صوتی هم رزونانس شوند و به جای کاهش صدا، آن را تقویت کنند. این اتفاق معمولاً در بلوک های بسیار ارزان قیمت و غیر استاندارد رخ می دهد که ضخامت جداره های سفالی آن‌ها کمتر از حد مجاز است. انتخاب ضخامت درست تیغه سفال برای دیوارهای بین واحدی یک هنر مهندسی است که نیاز به شناخت دقیق متریال دارد.

انتقال جانبی صوت و فاجعه شیارزنی تاسیسات

برخلاف کاتالوگ های تبلیغاتی که اعداد رویایی برای عایق صوتی بودن دیوارها ارائه می دهند، انتقال جانبی صوت در ساختمان های اسکلت بتنی و فلزی یک واقعیت تلخ است. شما ممکن است بهترین بلوک سفال شرکت ساختمانی صاد را بخرید و با دقت اجرا کنید، اما صدا نه از میان دیوار، بلکه از طریق اتصال صلب دیوار به سقف و ستون ها منتقل شود.

اما بدترین اشتباه پیمانکاران که قلب من را به عنوان یک مهندس عمران به درد می‌آورد، نحوه اجرای تاسیسات است. لوله کش ها با هیلتی و قلم چکش به جان دیوار می افتند. این ضربات خشن، شبکه داخلی تیغه سفال را به طور کامل خرد می کند. وقتی حفرات داخلی نابود شوند، شما دیگر یک دیوار عایق ندارید؛ شما یک تونل توخالی دارید که صدای آب داخل لوله ها را تشدید کرده و به داخل اتاق خواب منتقل می کند. شیارزنی باید منحصراً با دستگاه فرز دو تیغ انجام شود تا یکپارچگی بلوک حفظ گردد.

راهکارهای اجرایی برای ارتقای عملکرد صوتی و حرارتی سفال

برای اینکه مقاله ما صرفاً یک بحث تئوریک نباشد، در این بخش دستورالعمل های اجرایی و کارگاهی را برای بهینه سازی حداکثری عملکرد صوتی و حرارتی بلوک سفال ارائه می دهم. رعایت این موارد می تواند طول عمر مفید ساختمان و آسایش حرارتی ساکنین را برای دهه های آینده تضمین کند.

• استفاده از ملات های بستر نازک: به جای استفاده از ملات ماسه سیمان سنتی با ضخامت های وحشتناک سه سانتی متری، باید از ملات های پلیمری یا چسب های مخصوص با ضخامت چند میلی متر استفاده کرد. این کار پل های حرارتی بین تیغه سفال ها را به صفر می رساند.
• اجرای فوم پلی اتیلن در مرزها: برای قطع انتقال صدای کوبه ای و هوابرد از اسکلت به دیوار، باید دور تا دور قاب دیوار (محل اتصال بلوک سفال به زیر تیر و کنار ستون ها) از نوارهای فوم الاستومری یا پلی اتیلن استفاده شود. این کار دیوار را از اسکلت سازه ای ایزوله می کند.

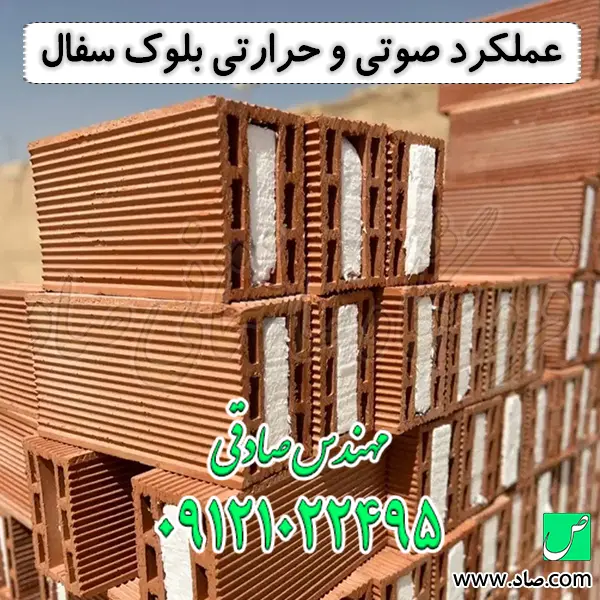

• استفاده از بلوک های فوم دار: اگر فضای کافی برای اجرای دیوارهای دو جداره ندارید، استفاده از بلوک سفال فوم دار که در کارخانه یک لایه فوم پلی استایرن در وسط حفرات آن تزریق شده است، یک میانبر عالی برای رساندن ضریب انتقال حرارت به حد استاندارد است.
• پر کردن کامل بندهای قائم: بر خلاف باور غلط برخی بناها که فقط زیر بلوک ملات می زنند، بندهای قائم بین دو آجر سفال باید کاملاً با ملات پر شود. هرگونه درز خالی در این بخش، مسیر مستقیمی برای نشت هوا و عبور فرکانس های صوتی است.
• زنجاب کردن صحیح قبل از اجرا: سفال خشک، آب ملات را به شدت می مکد و باعث سوختن و کرمو شدن ملات می شود. بلوک سفالی باید قبل از اجرا کاملاً غرقاب شود تا پیوستگی شیمیایی بین خاک رس و سیمان به بهترین شکل ممکن شکل بگیرد و دیوار یکپارچگی آکوستیک خود را حفظ کند.

در نهایت، اگر از من بپرسید که آیا در سال های آینده بلوک سفال همچنان جایگاه خود را در صنعت ساختمان حفظ خواهد کرد، پاسخ من با قطعیت مثبت است. با وجود ورود متریال های سبک وزن جدید، ترکیبی از اقتصاد مهندسی، دوام بالا، مقاومت در برابر حریق و عملکرد اثبات شده آکوستیک و حرارتی، آجر سفال را به یک انتخاب بی بدیل تبدیل کرده است. کلید موفقیت در استفاده از این محصول، خرید جنس با اصالت و استاندارد از تامین کنندگانی مانند شرکت ساختمانی صاد و نظارت سخت گیرانه بر اجرای دیتیل های مهندسی در کف کارگاه است.

مورد مطالعاتی تجربی رفع مشکل انتقال صدا

برای درک بهتر راه حل ها، اجازه دهید یک تجربه واقعی از یک مورد مطالعاتی را برای شما نقل کنم. حدود سه سال پیش، نظارت عالیه یک مجتمع مسکونی در حاشیه اتوبان همت به من سپرده شد. کارفرما به شدت نگران صدای ماشین های سنگین و آلودگی صوتی اتوبان بود. پیمانکار قبلی پیشنهاد داده بود که کلاً بلوک سفال را حذف کنند و از متریال های بسیار گران قیمت وارداتی استفاده کنند.

من با این ایده مخالفت کردم. مشکل از متریال نبود، مشکل از دیتیل اجرایی بود. ما از یک راهکار مهندسی ترکیبی استفاده کردیم. ما دیوار پیرامونی را به صورت دو جداره طراحی کردیم. به این شکل که یک لایه تیغه سفال ده سانتی متری در بیرون اجرا شد، سپس یک لایه عایق پشم سنگ با دانسیته بالا به ضخامت پنج سانتی متر قرار دادیم و در نهایت یک لایه آجر سفال ده سانتی متری دیگر در داخل اجرا کردیم. مهم ترین نکته این بود که هیچ اتصال صلبی بین دو لایه سفال وجود نداشت.

نتیجه شگفت انگیز بود. ما نه تنها توانستیم الزامات سخت گیرانه مبحث هجدهم را با بالاترین نمره پاس کنیم، بلکه در آزمون های حرارتی نیز، افت انتقال حرارت به قدری عالی بود که ظرفیت چیلرهای طراحی شده برای ساختمان کاهش یافت و هزینه های اولیه کارفرما جبران شد. این تجربه به من ثابت کرد که شناخت رفتار فیزیکی بلوک سفال بسیار مهم تر از تغییر دادن کورکورانه متریال است. ما در شرکت ساختمانی صاد همیشه این دیتیل های استاندارد را به مشتریان خود آموزش می دهیم.
