آرماتور بندی سوله

آرماتور بندی سوله چیست؟

آرماتور بندی سوله، فرآیند تسلیح المان‌های زیربنایی این سازه‌های صنعتی است که حول دو محور اصلی یعنی آرماتور فونداسیون سوله (شامل پی‌ها، شناژها و پدستال‌ها) و آرماتور کف سوله (دال بتنی صنعتی روی زمین) طراحی و اجرا می‌شود. این عملیات شامل بافتن شبکه‌های میلگردی برای تحمل و انتقال بارهای بسیار سنگین قاب‌های فولادی (ناشی از وزن سازه، برف، باد و جرثقیل‌های سقفی) به زمین، و همچنین ایجاد یک سطح صلب و یکپارچه در کف برای تردد ماشین‌آلات سنگین مانند لیفتراک‌ها و نصب تجهیزات صنعتی است تا از نشست‌های نامتقارن، ترک‌خوردگی و واژگونی سازه جلوگیری شود.

نکات مهندسی آرماتور بندی سوله

سوله‌ها به دلیل داشتن دهانه‌های عریض و سقف‌های سبک و بلند، رفتار سازه‌ای کاملاً متفاوتی نسبت به ساختمان‌های طبقاتی دارند. عملکرد صحیح و ایمنی یک سوله، مستقیماً به کیفیت آرماتور بندی فونداسیون در مقابله با نیروهای بالابرنده و کیفیت آرماتور کف در توزیع بارهای نقطه‌ای وابسته است.

• مقابله با نیروی برکنش (Uplift) و لنگرهای واژگونی: به دلیل سطح بادگیر بزرگ و وزن نسبتاً کم سقف سوله، نیروی باد باعث ایجاد کشش به سمت بالا در ستون‌ها می‌شود. آرماتورهای فونداسیون و ابعاد پی باید به گونه‌ای محاسبه و بافته شوند که وزن بلوک بتنی بر این نیروی کششی غلبه کند.
• تراکم شبکه کف و بارهای دینامیکی ماشین‌آلات: کف سوله یک دال صنعتی (Slab-on-Grade) است. تردد مداوم لیفتراک‌ها و ارتعاش دستگاه‌های صنعتی نیازمند یک شبکه آرماتور فوقانی (یا دو شبکه) با سطح مقطع فولاد (A_s) محاسبه شده است تا از ایجاد ترک‌های ناشی از خستگی و نشست موضعی خاک جلوگیری نماید.
• تثبیت شابلون و بولت‌گذاری در پدستال‌ها: بحرانی‌ترین نقطه در فونداسیون سوله، پدستال (ستون کوتاه بتنی) است. میلگردهای پدستال باید به گونه‌ای بافته شوند که فضای کافی و در عین حال گیرداری لازم (طول مهاری L_d) برای نصب دقیق انکربولت‌ها (Anchor Bolts) فراهم باشد تا بیس‌پلیت ستون فولادی دقیقاً در جای خود بنشیند.

راهنمای جامع آرماتور بندی سوله (فونداسیون و کف صنعتی)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه. سوله صنعتی، یک پلتفرم تولیدی زنده است که زیرساخت آن بار کل مجموعه را به دوش می‌کشد. در شرکت ساختمانی صاد، ما می‌دانیم که کوچکترین خطا در اجرای شبکه فونداسیون، یا جابجا شدن حتی چند میلی‌متری شابلون بولت‌ها در حین آرماتوربندی، می‌تواند نصب اسکلت فلزی ده‌ها تنی را با بحران مواجه کند. پیچیدگی این کار در اجرای همزمان دو فاز متفاوت است: اول، فونداسیون‌های حجیم و مجزا (پی‌های منفرد و شناژها) که نیازمند دقت در تراکم خاموت‌ها و ریشه‌گذاری هستند، و دوم، آرماتوربندی کف سوله با مساحت‌های بسیار وسیع که رعایت کامل کاور بتن و استفاده از خرک‌های مقاوم، تضمین‌کننده یکپارچگی دال بتنی زیر فشار لیفتراک‌ها و دستگاه‌های پرس خواهد بود.

مراحل گام به گام آرماتور بندی سوله

اجرای آرماتور بندی سوله به دلیل نیاز به دقت میلی‌متری در محل قرارگیری ستون‌ها و گستردگی سطح کف، نیازمند ترتیب اجرایی کاملاً مهندسی شده است.

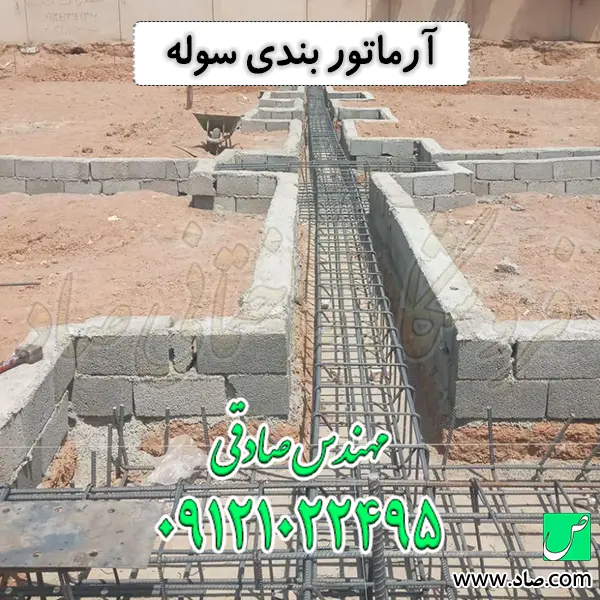

1. اجرای شبکه پی منفرد و شناژهای رابط

پس از خاکبرداری و اجرای بتن مگر، شبکه‌های حصیری (کف‌شکب) پی‌های منفرد بافته می‌شود. سپس آرماتورهای طولی و خاموت‌های شناژهای رابط (که وظیفه مهار پی‌ها در برابر نیروهای جانبی زلزله را دارند) به شبکه‌های پی متصل می‌گردند.

2. بافتن ریشه پدستال‌ها (Pedestals)

در مرکز هر پی منفرد، میلگردهای انتظار (ریشه) برای اجرای ستون کوتاه بتنی یا پدستال قرار می‌گیرند. این ریشه‌ها به شکل L در شبکه کف پی مهار شده و خاموت‌گذاری آن‌ها تا بالاترین تراز پدستال با تراکم بالا انجام می‌شود.

3. شابلون‌گذاری و تثبیت انکربولت‌ها

حساس‌ترین مرحله، قرار دادن گروه‌های بولت (مهارشده با شابلون‌های فلزی یا چوبی) در داخل قفسه آرماتور پدستال است. این شابلون‌ها باید با نقشه‌های شاپ‌دراوینگ سازه فلزی کاملاً منطبق بوده و به طور صلب به میلگردها جوش (خال‌جوش مجاز) یا سیم‌کشی شوند تا هنگام بتن‌ریزی تکان نخورند.

4. زیرسازی و اجرای آرماتور کف سوله

پس از اتمام بتن‌ریزی فونداسیون و نصب سوله، نوبت به کف‌سازی می‌رسد. روی بستر کوبیده شده (Subgrade) و نوار عایق رطوبت، شبکه‌های میلگردی (یا مش‌های پیش‌جوش) پهن می‌شوند. نصب خرک‌ها برای حفظ فاصله شبکه از سطح زمین الزامی است.

5. تعبیه درزهای کنترل و تقویتی‌های اطراف ماشین‌آلات

در محل‌هایی از کف که دستگاه‌های سنگین نصب خواهند شد، شبکه آرماتور مضاعف اجرا می‌شود. ناظر باید فواصل، ارتفاع خرک‌ها، کاور بتن (معمولاً ۵ سانتیمتر برای کف صنعتی) و استحکام شابلون‌ها را پیش از بتن‌ریزی تایید نماید.

انواع گره و اتصال در آرماتور بندی سوله

در سوله‌ها، استحکام قفسه آرماتور در برابر ضربات پمپ بتن و وزن خود کارگران در سطوح وسیع بسیار حیاتی است.

گره صلیبی برای شبکه‌های فونداسیون و کف

• گره صلیبی متداول‌ترین گره برای تقاطع میلگردهای کف پی و دال صنعتی سوله است. این گره باعث می‌شود شبکه‌های عریض یکپارچگی خود را در برابر رفت و آمد کارگران پیش از بتن‌ریزی حفظ کنند.

اتصال اصطکاکی و مهار شابلون‌ها

• برای تثبیت خاموت‌های پدستال و به ویژه گره زدن پایه‌های شابلون بولت‌ها به میلگردهای اصلی، از گره اصطکاکی استفاده می‌شود تا از هرگونه لغزش یا چرخش مجموعه‌ی بیس‌پلیت تحت فشار بتن تازه جلوگیری گردد.

اتصال اورلپ (وصله پوششی) در دال کف

• در کف سوله با طول‌های زیاد (مثلاً ۵۰ یا ۱۰۰ متر)، میلگردها باید با طول همپوشانی استاندارد (حدود 50 برابر قطر میلگرد) به یکدیگر متصل شوند. این وصله‌ها باید به صورت زیگزاگ و دور از یکدیگر اجرا شوند تا ضعف مقطعی ایجاد نکنند.

شرکت ساختمانی صاد با کنترل کیفیت سخت‌گیرانه، مطمئن می‌شود که شبکه‌های گسترده کف سوله کاملاً تراز بوده و در زمان بتن‌ریزی با ماله پروانه‌ای، میلگردها به سطح بتن نزدیک نشوند.

تفاوت آرماتور بندی فونداسیون و کف سوله (دو محور اصلی)

طراحی و توزیع آرماتور در سوله‌ها در دو بخش مجزا انجام می‌شود که رسالت‌های متفاوتی دارند:

• آرماتور فونداسیون (پی‌های منفرد و شناژها): این بخش، ریشه سازه در زمین است. وظیفه اصلی آن تحمل لنگرهای خمشی شدید ستون‌ها، نیروی برش پانچ، و از همه مهمتر مقاومت در برابر کشش رو به بالا (Uplift) ناشی از باد است. در اینجا، استفاده از میلگردهای قطور (مثل نمره ۲۰ تا ۲۸)، خاموت‌بندی متراکم و ایجاد عمق کافی برای بتن‌ریزی اهمیت اول را دارد.
• آرماتور کف سوله (دال صنعتی): این بخش ارتباط مستقیمی با اسکلت سوله ندارد، بلکه بستری برای بهره‌برداری است. وظیفه این شبکه، توزیع بارهای فشاری چرخ‌های لیفتراک، مقاومت در برابر سایش، و کنترل ترک‌های حرارتی بتن در مساحت‌های بالاست. در اینجا، استفاده از میلگردهای سایز متوسط (نمره ۱۰ تا ۱۶) اما با شبکه‌بندی متراکم (مش) در یک‌سوم بالایی ضخامت دال (h/3) اولویت دارد.

آرماتور بندی ناحیه بحرانی (پدستال و محل نصب بیس پلیت)

بحرانی‌ترین مقطع در یک سوله، پدستال (Pedestal) یا همان ستون کوتاه بتنی است که واسط بین فونداسیون و ستون فولادی می‌باشد. این ناحیه، محل تمرکز شدید تنش‌های برشی و لنگرهای واژگونی است.

• جزئیات اتصال پای ستون (Base Plate): آرماتورهای طولی پدستال باید با آرایش دقیق بسته شوند تا مزاحمتی برای جانمایی انکربولت‌ها (L-Bolt یا J-Bolt) ایجاد نکنند. خاموت‌ها در این ناحیه باید با فواصل بسیار کم (ناحیه محصور شده) اجرا شوند تا بتن اطراف بولت‌ها هنگام وارد شدن لنگر خمشی متلاشی نشود. هرگونه ضعف در طول گیرداری (L_d) این بولت‌ها درون شبکه آرماتور، باعث جدا شدن کل قاب فولادی سوله از فونداسیون در بادهای شدید خواهد شد.

قیمت گذاری آرماتور بندی سوله

تعیین دستمزد اکیپ آرماتور بند برای سوله به پارامترهای بسیار متفاوتی نسبت به ساختمان‌های مسکونی بستگی دارد. اولین فاکتور، ماهیت پراکنده فونداسیون‌ها (پی‌های منفرد با فواصل زیاد ۶ یا ۸ متری) است که نیازمند جابجایی مداوم اکیپ و افت سرعت کار است. دومین پارامتر کلیدی، حساسیت فوق‌العاده شابلون‌گذاری انکربولت‌هاست؛ معمولاً نصب دقیق شابلون‌ها و نقشه‌برداری آن‌ها دستمزد جداگانه‌ای دارد یا هزینه کلی را افزایش می‌دهد.

عامل سوم، مساحت پهناور کف سوله است. هرچند بافتن شبکه کف ساده‌تر به نظر می‌رسد، اما حجم بالای میلگرد و نیاز به ترازبندی دقیق خرک‌ها در متراژهای چند هزار متری کار طاقت‌فرسایی است. شرکت ساختمانی صاد با تفکیک دقیق قیمت‌گذاری فونداسیون از کف صنعتی و در نظر گرفتن دقت لازم برای نصب شابلون‌ها، برآورد دقیقی از هزینه‌های اجرایی ارائه می‌دهد که تضمین‌کننده کیفیت کار باشد.

بهینه سازی هزینه آرماتور بندی سوله

در ساخت سوله‌های صنعتی با متراژ بالا، بهینه‌سازی اصولی می‌تواند هزینه‌های کلی پروژه را به شدت کاهش دهد:

1. استفاده از شبکه‌های پیش‌جوش (Mesh) استاندارد در کف: برای دال کف سوله، جایگزین کردن بافتن دستی میلگردها با مش‌های مهندسی‌شده و پیش‌ساخته کارخانه‌ای، سرعت اجرا را چند برابر کرده و هزینه‌های دستمزد آرماتوربندی را به شکل چشمگیری کاهش می‌دهد.
2. پرهیز از وصله‌های غیرضروری و لیست‌فر دقیق: با تهیه دقیق لیست برش (Cut List) برای آرماتورهای طولانی کف و شناژها، می‌توان میزان پرت فولاد را که در پروژه‌های صنعتی بسیار بالاست، به حداقل رساند.
3. بهینه‌سازی سایز میلگرد و بتن الیافی: در برخی از کف‌های صنعتی که بار دینامیکی کمتری دارند، طراحی تلفیقی استفاده از بتن الیافی همراه با شبکه آرماتور سبک‌تر (تغییر سایز از ۱۴ به ۱۰)، کنترل ترک‌ها (Crack Control) را بهبود بخشیده و اقتصادی‌تر است.

آرماتور بندی سوله با دستگاه یا دستی؟

در پروژه‌های سوله، ما با دو دنیای متفاوت روبرو هستیم. برای آرماتوربندی دال کف سوله که شامل مساحت‌های مسطح، وسیع و هزاران تقاطع میلگرد با سایز متوسط است، گره‌زن‌های اتوماتیک شارژی (Rebar Tying Machines) ابزاری فوق‌العاده برای بالا بردن چشمگیر سرعت کار و صرفه‌جویی در زمان هستند. اما در بخش فونداسیون، پدستال‌ها و به خصوص در اطراف شابلون‌های انکربولت که نیازمند دقت بالا، درگیری با میلگردهای قطور و ایجاد گره‌های سفت و تثبیت‌کننده است، استفاده از انبر دستی توسط آرماتوربند ماهر، غیرقابل جایگزین و الزامی است.

تجربیات کارگاهی آرماتور بندی سوله

به عنوان ناظر اجرای شهرک‌های صنعتی، بدترین اشتباهی که بارها شاهد آن بوده‌ام، “مهار ضعیف شابلون بولت‌ها به شبکه آرماتور” است! در زمان بتن‌ریزی، فشار پمپ بتن شابلون را تنها چند میلی‌متر جابجا می‌کند، اما همین مقدار کافیست تا یک ماه بعد، سوراخ‌های بیس‌پلیت ستون فولادی با بولت‌ها هم‌خوان نباشند و فاجعه‌ای پرهزینه رخ دهد. اشتباه رایج دیگر در کف سوله، خواباندن شبکه میلگرد مستقیماً روی خاک و بالا کشیدن آن با دست حین بتن‌ریزی است؛ این کار باعث می‌شود میلگرد در پایین‌ترین لایه دال بماند و کف سوله در اولین ماه تردد لیفتراک‌ها دچار ترک‌های ستاره‌ای شود. من همواره تاکید می‌کنم که استفاده از خرک‌های استاندارد برای کف و جوشکاری مهاربند فلزی برای شابلون‌ها در فونداسیون، تضمین‌کننده یک سوله مستحکم و بی‌نقص خواهد بود.
