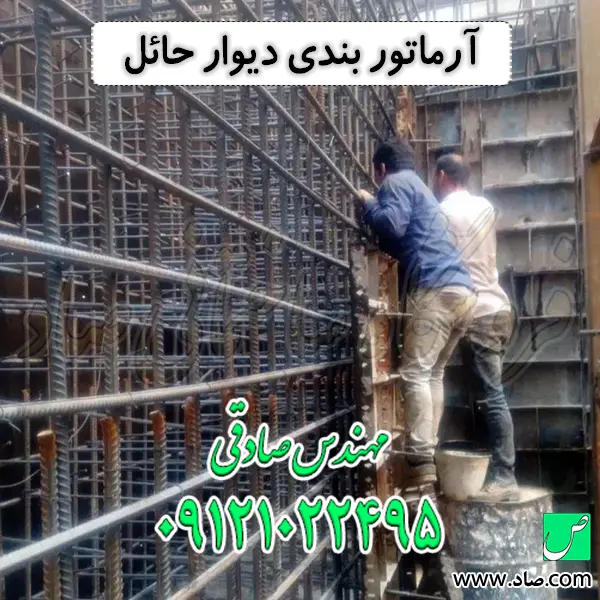

آرماتور بندی دیوار حائل

آرماتور بندی دیوار حائل چیست؟

آرماتور بندی دیوار حائل، فرآیند تسلیح المان‌های سازه‌ای است که به منظور مقاومت در برابر فشار جانبی خاک، آب و بارهای سربار طراحی و اجرا می‌شوند. این عملیات شامل جای‌گذاری دقیق شبکه میلگرد قائم و افقی در دو وجه دیوار (وجه در تماس با خاک و وجه نمایان) و همچنین اجرای آرماتورهای ریشه برای اتصال یکپارچه دیوار به فونداسیون است تا از واژگونی و لغزش سازه جلوگیری شود.

نکات مهندسی آرماتور بندی دیوار حائل

دیوارهای حائل به عنوان سد مقاوم سازه در برابر رانش زمین عمل کرده و با پایداری خود، ایمنی گودبرداری‌ها و طبقات زیرزمین را تضمین می‌کنند. عملکرد صحیح دیوار حائل، مستقیماً به کیفیت آرماتور بندی و درک صحیح از توزیع لنگر خمشی وابسته است، زیرا این المان دائماً تحت بارهای استاتیکی سنگین و گاهی دینامیکی (زلزله) قرار دارد.

• تراکم میلگردها در وجه کششی (سمت خاک): در دیوارهای حائل طره‌ای، بیشترین لنگر خمشی در پایین دیوار و در سمتی که خاک قرار دارد (وجه پشتی) ایجاد می‌شود. بنابراین، میلگردهای قائم اصلی با قطر بالاتر و فواصل کمتر باید دقیقاً در این وجه قرار گیرند تا کشش ناشی از خمش را تحمل کنند.
• تامین پوشش بتنی (کاور) ضخیم‌تر: به دلیل تماس مستقیم یک وجه دیوار حائل با خاک و رطوبت دائمی، خطر خوردگی میلگرد بسیار بالاست. در شرایطی که دیوار حایل دیوار پارکینگ یا زیر زمین باشد عایق بندی رطوبتی دیوار با ایزوگام الزامی است. استفاده از اسپیسرهای مناسب برای تامین کاور بتنی استاندارد (معمولاً ۵ تا ۷.۵ سانتی‌متر برای وجه در تماس با خاک) کاملاً الزامی است.
• طول مهاری و ریشه‌های اتصال به پی: بحرانی‌ترین نقطه در دیوار حائل، محل اتصال جان دیوار (Stem) به پی (Base) است. میلگردهای انتظار باید دارای طول گیرداری (L_d) کافی در داخل فونداسیون باشند و طول وصله پوششی آن‌ها با میلگردهای قائم دیوار باید دقیقاً مطابق آیین‌نامه و در مناطقی با کمترین تنش اعمال شود.

راهنمای جامع آرماتور بندی دیوار حائل (ضوابط مبحث نهم و ACI)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه. دیوار حائل، نگهبان خاموش سازه در برابر طبیعت پیرامون است. برخلاف دیوارهای برشی که در لحظه زلزله بیدار می‌شوند، دیوار حائل از همان لحظه خاکریزی یا اجرای فونداسیون، درگیر نبردی دائمی با فشار خاک و آب زیرزمینی است. در شرکت ساختمانی صاد، ما می‌دانیم که کوچکترین خطا در تشخیص وجه کششی یا عدم رعایت طول گیرداری در آرماتور بندی دیوار حائل، می‌تواند به واژگونی دیوار و نشست‌های مرگبار منجر شود. پیچیدگی این کار در مدیریت تراکم میلگردها در پایین دیوار، اجرای صحیح وصله‌ها در شرایط سخت گودبرداری و هماهنگی کامل بین شبکه‌های میلگرد و سیستم زهکشی مطابق ضوابط مبحث نهم مقررات ملی ساختمان و ACI است. عدم رعایت کاور بتن در سمت خاک، می‌تواند در کمتر از چند سال منجر به پوسیدگی کامل شبکه فولادی شود.

مراحل گام به گام آرماتور بندی دیوار حائل

اجرای آرماتور بندی دیوار حائل به دلیل نیاز به یکپارچگی با پی و شرایط خاص محیطی (نزدیکی به ترانشه خاکی)، نیازمند ترتیب اجرایی دقیق و کنترل‌های مضاعف است.

1. آماده‌سازی و اجرای آرماتورهای ریشه

اولین گام قبل از بتن‌ریزی فونداسیون برداشته می‌شود. آرماتور ریشه به شکل “L” خم شده و قسمت افقی آن‌ها در شبکه فونداسیون مهار می‌شود. قسمت قائم به عنوان انتظار دیوار حائل بیرون می‌ماند. این ریشه‌ها باید کاملاً شاقول و با فواصل دقیق نقشه‌خوانی شوند.

2. بافتن شبکه اصلی وجه کششی (سمت خاک)

پس از بتن‌ریزی پی، کار روی شبکه سمت خاک آغاز می‌شود. میلگردهای قائم قطور (که بار اصلی خمش را تحمل می‌کنند) به ریشه‌ها متصل می‌شوند. سپس میلگردهای افقی برای کنترل ترک‌ها و توزیع بار، به آن‌ها گره زده می‌شوند. نصب اسپیسرهای بتنی ضخیم (حداقل ۵ تا ۷.۵ سانتی‌متر) در این مرحله الزامی است.

3. اجرای لوله‌های زهکش

پیش از اجرای شبکه دوم، لوله‌های پلیکا (معمولاً با قطر ۳ یا ۴ اینچ) با شیب ملایم به سمت بیرون در فواصل مشخص شده در شبکه اول جاگذاری و مهار می‌شوند تا از تجمع آب پشت دیوار در آینده جلوگیری کنند. آرماتورها نباید مسیر این لوله‌ها را مسدود کنند.

4. بافتن شبکه وجه نمایان و نصب سنجاقی‌ها

شبکه دوم (وجه داخل زیرزمین یا فضای باز) که معمولاً دارای میلگردهای سبک‌تری (مانند میلگرد 10) است، بافته می‌شود. برای حفظ فاصله دقیق دو شبکه و جلوگیری از جابجایی آن‌ها هنگام بتن‌ریزی، از سنجاقی‌ها یا رکاب‌های U شکل (Ties) استفاده می‌شود که دو وجه را به هم کلاف می‌کنند.

5. قطع آرماتور و کنترل نهایی

از آنجا که لنگر خمشی در دیوار حائل از پایین به بالا کاهش می‌یابد، طبق نقشه، نیمی از میلگردهای قائم وجه کششی ممکن است در ارتفاع مشخصی قطع شوند. ناظر باید صحت محل قطع، شیب لوله‌های زهکش، استحکام گره‌ها و از همه مهمتر، کاور بتن سمت خاک را تایید نماید.

انواع گره و اتصال در آرماتور بندی دیوار حائل

در دیوارهای حائل، به دلیل استفاده از میلگرد A3 قطور در ریشه و فشارهای سنگین بتن‌ریزی یک‌طرفه، نوع گره‌ها اهمیت بالایی دارد.

گره صلیبی و گره اصطکاکی

• برای اتصال شبکه‌های قائم و افقی، گره صلیبی متداول است. اما در قسمت پایه دیوار که قطر میلگردها بالاست و احتمال لغزش وجود دارد، از گره اصطکاکی (پشت گردنی) یا سیم مفتول دوبل استفاده می‌شود تا از ریزش شبکه جلوگیری گردد.

اتصال سنجاقی‌های فاصله‌نگهدار

• سنجاقی‌ها در دیوار حائل بیشتر نقش حفظ ضخامت دیوار و جلوگیری از شکم دادن شبکه‌ها را دارند. این سنجاقی‌ها باید در هر متر مربع به تعداد کافی اجرا شده و به هر دو شبکه کاملاً گره بخورند.

مهار دور لوله‌های زهکش

• محل عبور لوله‌های زهکش نباید با برش میلگردهای اصلی ایجاد شود. در صورت تلاقی، میلگردها باید با خم ملایم از کنار لوله عبور کرده و اطراف لوله با آرماتورهای تقویتی قطری مهار شود.

شرکت ساختمانی صاد با استفاده از اکیپ مجرب آرماتوربندی، اطمینان حاصل می‌کند که اتصال شبکه‌ها آنچنان مستحکم باشد که در برابر نیروی پمپ بتن و ویبره زدن‌های عمیق، هیچ‌گونه جابجایی در کاور حساس سمت خاک رخ ندهد.

آرماتور بندی دیوارهای حائل طره‌ای و پشت‌بنددار

طراحی دیوارهای حائل بر اساس ارتفاع و شدت بار، تفاوت‌های اساسی در آرماتور بندی ایجاد می‌کند:

• دیوارهای حائل طره‌ای (Cantilever): رایج‌ترین نوع دیوار برای زیرزمین‌ها است. این دیوار مانند یک طره عمودی عمل می‌کند. تمرکز آرماتورهای اصلی (فشردگی بالا) در وجه چسبیده به خاک است و دیوار کاملاً متکی به گیرداری خود در فونداسیون است.
• دیوارهای حائل پشت‌بنددار (Counterfort): برای دیوارهای بسیار بلند (معمولاً بالای ۶ متر)، از تیغه‌های بتنی عمودی (پشت‌بند) در سمت خاک استفاده می‌شود که جان دیوار را به فونداسیون متصل می‌کند. آرماتور بندی این نوع بسیار پیچیده است. جان دیوار در این حالت مانند دال پیوسته‌ای عمل می‌کند که روی پشت‌بندها قرار دارد؛ بنابراین آرماتورهای اصلی افقی می‌شوند. اتصال آرماتورهای جان به داخل پشت‌بندها نیازمند دیتیلینگ دقیق و خاموت‌بندی‌ خاص است تا از جدا شدن جان از پشت‌بند جلوگیری شود.

آرماتور بندی ناحیه بحرانی (اتصال جان به فونداسیون)

بحرانی‌ترین مقطع در یک دیوار حائل، محل تلاقی جان دیوار با فونداسیون (پاشنه و پنجه) است. در این ناحیه، تنش‌های برشی و لنگر واژگونی به حداکثر خود می‌رسند.

• جزئیات اتصال پای دیوار: آرماتورهای ریشه که از پی بیرون آمده‌اند، باید طول همپوشانی (Overlap) بسیار دقیقی با میلگردهای اصلی دیوار داشته باشند. طبق آیین‌نامه، وصله پوششی تمامی میلگردها در یک مقطع یکسان در پای دیوار مجاز نیست و باید به صورت پله‌ای (Staggered) اجرا شود. در دیوارهای حائل ضخیم که لنگر بسیار بالاست، ممکن است نیاز به استفاده از آرماتورهای ریشه اضافی یا خاموت‌های برشی در ناحیه اتصال باشد تا از شکست برشی مقطع در برابر رانش خاک جلوگیری شود.

قیمت گذاری آرماتور بندی دیوار حائل

تعیین دستمزد اکیپ آرماتور بند برای دیوار حائل به شرایط خاص گودبرداری بستگی دارد. اولین فاکتور، وزن میلگرد (بر حسب کیلوگرم) است. دیوارهای حائل به دلیل نیاز به مقاومت خمشی بالا، دارای آرماتورهای قطور (نمره ۲۰ به بالا) در پای کار هستند که جابجایی آن‌ها سنگین است. دومین پارامتر کلیدی، شرایط کار یک‌طرفه است. در بسیاری از پروژه‌های شهری، دیوار حائل دقیقاً چسبیده به ترانشه خاکی یا سازه همسایه اجرا می‌شود که فضای کار را برای آرماتوربند به شدت محدود کرده و سرعت کار را کاهش می‌دهد.

عامل سوم، ارتفاع دیوار و نیاز به قطع آرماتورهاست. کار در ارتفاع نیازمند داربست است. همچنین، اجرای دیوارهای پشت‌بنددار به دلیل پیچیدگی هندسی، دستمزد بسیار بالاتری دارد. نصب و مهار دقیق لوله‌های زهکش نیز بخشی از وظایف ظریف در این فرآیند است. شرکت ساختمانی صاد با ارزیابی دقیق نقشه‌ها و شرایط گود، برآورد شفاف و منصفانه‌ای از هزینه‌های اجرایی ارائه می‌دهد.

بهینه سازی هزینه آرماتور بندی دیوار حائل

برای مدیریت هزینه‌ها در دیوارهای حائل، مهندسی ارزش نقش مهمی ایفا می‌کند:

1. قطع آرماتور در ارتفاع (Curtailment): مهمترین روش صرفه‌جویی در دیوار حائل است. با توجه به اینکه فشار خاک مثلثی است و در بالای دیوار به صفر می‌رسد، نیازی به امتداد دادن تمام میلگردهای قطور تا بالای دیوار نیست. قطع اصولی نیمی از میلگردهای اصلی در یک‌سوم یا نیمه دیوار، باعث کاهش شدید مصرف فولاد می‌شود.
2. استفاده از وصله‌های مکانیکی (کوپلر): در پای دیوار حائل که تراکم میلگردهای قطور به شدت بالاست، استفاده از کوپلر به جای وصله پوششی، علاوه بر صرفه‌جویی در مصرف آرماتورهای گران‌قیمت سایز بالا، فضای بتن‌ریزی را باز کرده و از کرمو شدن بتن در حساس‌ترین نقطه دیوار جلوگیری می‌کند.
3. بهینه‌سازی سایز شبکه‌های افقی و حرارتی: شبکه وجه نمایان و آرماتورهای افقی عموماً برای کنترل ترک‌های حرارتی هستند. استفاده از شبکه‌های پیش‌جوش (Mesh) یا میلگردهای با سایز بهینه‌تر طبق حداقل‌های آیین‌نامه، می‌تواند سرعت اجرا را بالا برده و هزینه‌ها را بکاهد.

آرماتور بندی دیوار حائل با دستگاه یا دستی؟

در دیوارهای حائل، استفاده از ابزار مناسب به سایز میلگردها بستگی دارد. در شبکه‌های افقی و وجه نمایان که از میلگردهای سایز پایین (میلگرد ۱۲ تا میلگرد ۱۶) استفاده می‌شود، گره‌زن‌های اتوماتیک شارژی (Rebar Tying Machines) سرعت کار را در طول‌های زیاد دیوار به شدت افزایش می‌دهند. اما برای شبکه اصلی وجه کششی در پای دیوار که میلگردها قطور (سایز ۲۰، ۲۲ یا ۲۵) هستند، دستگاه‌های شارژی توان کشش لازم برای سفت کردن گره را ندارند. در اینجا قدرت انبر دستی و سیم مفتول‌های ضخیم‌تر در دستان یک آرماتوربند حرفه‌ای، برای ایجاد گره‌های مستحکمی که زیر بار سنگین بتن‌ریزی باز نشوند، کاملاً ضروری است.

تجربیات کارگاهی آرماتور بندی دیوار حائل

به عنوان ناظر و مجری در پروژه‌های عمیق، یکی از خطرناک‌ترین اشتباهاتی که از اکیپ‌های آماتور دیده‌ام، “جابجا بستن شبکه اصلی و فرعی” است! یعنی میلگردهای قطور که باید در سمت خاک (وجه کششی) باشند را به اشتباه در سمت نمایان (داخل زیرزمین) می‌بندند که این کار می‌تواند باعث شکست قطعی دیوار شود. اشتباه فاجعه‌بار دیگر، بی‌توجهی به اسپیسرهای سمت خاک است. وقتی شبکه به خاک ترانشه می‌چسبد، در صورت عدم اجرای عایق کاری ایزوگام و قیرگونی رطوبت خاک مستقیماً به آرماتور نفوذ کرده و دیوار پس از چند سال دچار زوال سازه‌ای می‌شود. همچنین، فراموش کردن جاگذاری لوله‌های زهکش قبل از بستن شبکه دوم، دردسر بزرگی برای تخریب و سوراخ‌کاری بعدی ایجاد می‌کند. من همواره تاکید می‌کنم که دیوار حائل خط مقدم سازه در برابر طبیعت است. کنترل دقیق کاور، طول وصله‌ها در پای کار و اطمینان از قرارگیری صحیح میلگردهای کششی، وظیفه‌ای است که ضامن پایداری کل پروژه خواهد بود.
