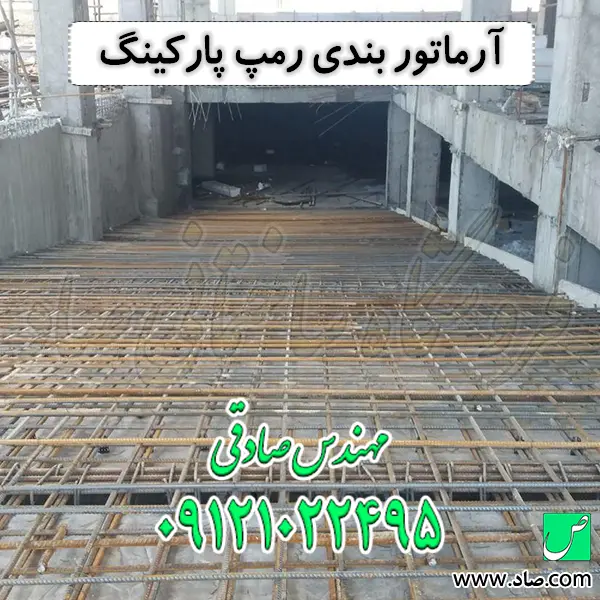

آرماتور بندی پله و رمپ پارکینگ

آرماتور بندی پله و رمپ پارکینگ چیست؟

آرماتور بندی پله و رمپ پارکینگ، یکی از چالش‌برانگیزترین مراحل در تسلیح المان‌های شیب‌دار سازه است. این فرآیند شامل چیدمان مهندسی، برش، خم‌کاری و تثبیت شبکه‌های میلگرد در سطوح مورب (دال‌های شیب‌دار) است تا پله‌ها و رمپ‌ها بتوانند بارهای دینامیکی ناشی از تردد خودروها و بارهای زنده عبور و مرور افراد را به صورت ایمن به تیرهای نیم‌طبقه و فونداسیون منتقل کنند و از ارتعاشات نامطلوب و گسیختگی خمشی یا برشی جلوگیری نمایند.

نکات مهندسی آرماتور بندی پله و رمپ پارکینگ

• تداخلات در ترازهای مختلف: به دلیل شیب‌دار بودن رمپ و پله، هندسه قرارگیری میلگردها از حالت افقی خارج شده و ایجاد خم‌های دقیق (معمولاً زوایای α متغیر بر اساس شیب) در محل اتصال رمپ به پاگرد یا سقف الزامی است. عدم رعایت این زاویه باعث خروج مقطع از تار خنثی می‌شود.
• آرماتورهای طولی و عرضی (تقسیم): در دال رمپ و شمشیری پله، میلگردهای طولی وظیفه تحمل لنگر خمشی اصلی را دارند و آرماتورهای عرضی برای کنترل ترک‌های حرارتی و توزیع بار متمرکز چرخ خودروها (در رمپ) استفاده می‌شوند.
• ضخامت کاور و شرایط محیطی: رمپ‌های پارکینگ معمولاً در معرض سایش، رطوبت ناشی از شستشو و نمک‌های یخ‌زدا (در مناطق سردسیر) هستند. پوشش بتنی (کاور) در این مقاطع باید به دقت رعایت شود و استفاده از اسپیسرهای پلاستیکی با ارتفاع مناسب ضروری است.

راهنمای جامع آرماتور بندی پله و رمپ پارکینگ (ضوابط مبحث نهم و ACI)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه و متخصص حوزه مقاطع فولادی. راه‌پله و رمپ پارکینگ، شریان‌های ارتباطی سازه شما هستند. در هنگام زلزله، راه‌پله اولین مسیر فرار است و آسیب‌پذیری آن به معنای فاجعه خواهد بود. از سوی دیگر، رمپ‌ها تحت بارهای سنگین خستگی ناشی از تردد خودروها قرار دارند. در شرکت ساختمانی صاد، ما روزانه با پروژه‌های عظیم سر و کار داریم و میلگردهای استاندارد را برای اجرای این مقاطع حساس تامین می‌کنیم. اگر اصول آرماتور بندی شبکه رمپ و دیتیلینگ خاص پله‌ها طبق آیین نامه بتن ایران (مبحث نهم) و استاندارد ACI آمریکا به درستی پیاده نشود، خطر ترک‌خوردگی‌های برشی و خیز بیش از حد در این دال‌های شیب‌دار قطعی است.

مراحل گام به گام آرماتور بندی پله و رمپ

کار در سطوح شیب‌دار نیازمند مهارت بالای اکیپ اجرایی است. فرایند تسلیح رمپ و پله با قالب‌بندی پیچیده چوبی یا فلزی آغاز شده و به اجرای دقیق هندسه میلگردها در زوایای تند ختم می‌گردد. آموزش آرماتور بندی پله، در واقع آموزش درک انتقال نیرو در مقاطع مورب و شکسته‌ است.

1. قالب‌بندی شیب‌دار و پیاده‌سازی نقشه

قبل از شروع آرماتوربندی، قالب‌های کف رمپ یا تاوه پله باید با زاویه شیب دقیق (مثلاً زاویه شیب 15 درجه برای رمپ‌ها) اجرا شوند. نقشه‌بردار تراز پاگردها و نقاط شروع و پایان رمپ را مشخص می‌کند. سطح قالب باید کاملاً پایدار باشد تا وزن شبکه میلگرد و بتن تازه در سطح شیب‌دار باعث لغزش آن نشود.

2. برشکاری و چیدمان آرماتورهای طولی (اصلی)

پس از نصب اسپیسرها برای تامین کاور، میلگردهای طولی (که بار اصلی خمشی را تحمل می‌کنند) در راستای شیب رمپ یا پله چیده می‌شوند. در رمپ‌ها، به دلیل ضخامت بیشتر دال، معمولاً از دو شبکه آرماتور (تحتانی و فوقانی) استفاده می‌شود. طول این میلگردها باید به گونه‌ای محاسبه شود که طول گیرداری لازم در تیرهای تکیه‌گاهی بالایی و پایینی تامین گردد.

3. استقرار آرماتورهای عرضی (توزیع)

میلگردهای عرضی عمود بر میلگردهای طولی بسته می‌شوند. در پله‌ها، علاوه بر شبکه اصلی تاوه، برای شکل‌دهی به کف‌پله‌ها نیز گاهی از آرماتورهای عصایی و سنجاقی استفاده می‌شود. در رمپ‌ها، آرماتورهای عرضی وظیفه دارند بار متمرکز لاستیک خودروها را بین چندین میلگرد طولی توزیع کنند.

4. اجرای گره‌های بحرانی در شکستگی‌ها (پاگردها)

این مرحله، پاشنه آشیل آرماتور بندی پله است. در محل اتصال رمپ یا پله شیب‌دار به پاگرد افقی، نیروهای کششی تمایل دارند بتن را به سمت بیرون قلوه‌کن کنند. آرماتورهای طولی نباید به صورت یکپارچه خم شوند؛ بلکه باید در محل زاویه داخلی قطع شده و به صورت ضربدری در داخل مقطع امتداد یابند. عدم رعایت این دیتیل یک خطای مرگبار سازه‌ای است.

5. ریشه‌گذاری و اتصال به تیرهای نیم‌طبقه

میلگردهای انتظار پله باید از قبل در تیرهای بتنی یا دیوارهای برشی تعبیه شده باشند. اتصال شبکه رمپ به این ریشه‌ها باید با طول وصله پوششی استاندارد انجام شود تا یکپارچگی دیافراگم سازه حفظ شود.

انواع گره و اتصال در آرماتور بندی پله و رمپ

در سطوح شیب‌دار، جاذبه دائماً تمایل دارد میلگردها را به سمت پایین بکشد. بنابراین گره‌ها باید استحکام فوق‌العاده‌ای داشته باشند.

گره ساده (لغزان)

• در رمپ‌های با شیب تند، استفاده از گره ساده به هیچ وجه توصیه نمی‌شود زیرا باعث سر خوردن آرماتورهای عرضی روی آرماتورهای طولی می‌شود.

گره صلیبی (مربعی)

• گره استاندارد و اصلی در آرماتور بندی پله و رمپ است. این گره مقاومت بالایی در برابر لغزش در سطوح شیب‌دار ایجاد می‌کند و چشمه‌های شبکه را کاملاً قفل می‌کند.

ممنوعیت مطلق خال‌جوش

• مشابه سایر مقاطع، خال‌جوش کردن میلگردهای رمپ و پله برای ثابت نگه‌داشتن آن‌ها روی قالب شیب‌دار اکیداً ممنوع است و باعث تردشکنی میلگرد تحت بارهای دینامیکی می‌شود.

آرماتور بندی دال پله (شمشیری و تاوه)

پله‌های بتنی معمولاً به صورت دال یک‌طرفه (تاوه) طراحی می‌شوند. در آرماتوربندی تاوه، تمرکز بر روی شبکه تحتانی است که تحت کشش قرار دارد. با این حال، در نزدیکی تکیه‌گاه‌ها (محل اتصال به پاگرد)، لنگر منفی ایجاد می‌شود و نیازمند اضافه کردن آرماتورهای تقویتی فوقانی (ادکا) است تا از ترک‌خوردگی سطح رویی پله جلوگیری شود.

آرماتور بندی رمپ‌های مستقیم و قوسی (اسپیرال)

اجرای رمپ‌های مستقیم از نظر هندسی ساده‌تر است، اما چالش اصلی در رمپ‌های قوسی یا حلزونی (Spiral Ramps) نهفته است. در رمپ‌های قوسی، علاوه بر شیب طولی، شیب عرضی (دور) نیز وجود دارد و میلگردها باید به صورت فضایی (سه بعدی) خم‌کاری شوند. محاسبه طول دقیق میلگردهای داخلی و خارجی قوس در لیستوفر این رمپ‌ها نیازمند تخصص بالای دفتر فنی است.

آرماتور بندی درز انقطاع در پله و رمپ

در سازه‌های بزرگ، گاهی رمپ پارکینگ یا بلوک‌های راه‌پله توسط درز انقطاع (Seismic Joint) از سازه اصلی جدا می‌شوند. در این حالت، آرماتوربندی باید به گونه‌ای انجام شود که دال رمپ به صورت کنسول یا با تکیه‌گاه‌های کشویی (تکیه‌گاه غلتکی) اجرا گردد و آرماتورها به هیچ وجه نباید از درز انقطاع عبور کرده و دو بلوک را به هم بدوزند.

قیمت گذاری آرماتور بندی پله و رمپ پارکینگ

برآورد هزینه و تعیین دستمزد اکیپ آرماتور بند برای پله و رمپ معمولاً به صورت مقطوع (چکشی) یا با ضریب سختی کار نسبت به سقف‌ها محاسبه می‌شود. اولین عامل تعیین‌کننده، هندسه کار است. رمپ‌های قوسی و پله‌های دکوراتیو یا اسپیرال به دلیل نیاز به خم‌کاری‌های خاص و زمان‌بر بودن، بالاترین نرخ دستمزد را دارند.

دومین پارامتر کلیدی، سختی کار در سطوح شیب‌دار است. حرکت کارگران، جابجایی میلگردها و بستن شبکه روی قالبی که شیب ۱۵ تا ۲۰ درصدی دارد، بسیار کندتر از کار روی سقف صاف است.

عامل سوم، سایز میلگردها و تراکم آنهاست. در رمپ‌های پارکینگ تجاری که تحمل بار کامیونت‌ها را نیز دارند، سایز میلگردها بالا رفته و نیازمند تجهیزات برش و خم سنگین در طبقات است که مستقیماً بر قیمت تاثیر می‌گذارد.

بهینه سازی هزینه آرماتور بندی پله و رمپ

مدیریت ضایعات در پله‌ها بسیار مهم است. با خرید هوشمندانه از تامین‌کنندگانی نظیر شرکت ساختمانی صاد، می‌توان هزینه‌ها را کنترل کرد.

1. تهیه لیستوفر دقیق: به دلیل طول‌های متغیر در رمپ‌ها و پله‌ها، استفاده از شاپ دراوینگ کمک می‌کند تا برش‌ها به گونه‌ای انجام شود که کمترین پرت ایجاد گردد.
2. استفاده از پرت‌ها برای خرک و خاموت: تکه‌های باقیمانده از آرماتورهای طولی می‌توانند برای ساخت خاموت‌های تیرهای نیم‌طبقه یا خرک‌های بین دو شبکه رمپ استفاده شوند.

آرماتور بندی پله و رمپ با دستگاه یا دستی؟

برای آرماتوربندی پله و رمپ، دستگاه‌های گره‌زن شارژی می‌توانند در بخش‌های مستقیم و شبکه‌های سبک کاربردی باشند و سرعت را بالا ببرند. اما در نقاط بحرانی مانند کنج‌ها، محل اورلپ‌های سنگین در تیرهای پاگرد و گره‌های متقاطع رمپ‌های قوسی، همچنان دقت و قدرت دست آرماتوربند با انبر و مفتول ضخیم، تضمین‌کننده کیفیت و پایداری شبکه در برابر لغزش است.

تجربیات کارگاهی آرماتور بندی پله و رمپ پارکینگ

بدترین کابوس من در اجرا، زمانی بود که اکیپ آرماتوربند، میلگردهای طولی رمپ را در محل شکستگی پاگرد به جای قطع و عبور ضربدری، به صورت یک‌تکه خم کرده بودند. این کار باعث می‌شد تحت کشش، آرماتورها بخواهند صاف شوند و کاور بتنی ۵ سانتی‌متری را تخریب کنند. ما مجبور شدیم کل شبکه آن بخش را باز کرده و دیتیلینگ استاندارد را اجرا کنیم. مورد دیگر، عدم مهار مناسب شبکه روی قالب شیب‌دار بود که در حین بتن‌ریزی با پمپ هوایی، کل شبکه میلگرد رمپ چند سانتی‌متر به سمت پایین لیز خورد. تثبیت شبکه به دیواره‌های جانبی و استفاده از خرک‌های مهاری در این مقاطع، قانونی است که هرگز نباید از آن چشم‌پوشی کرد.
