میلگرد آجدار

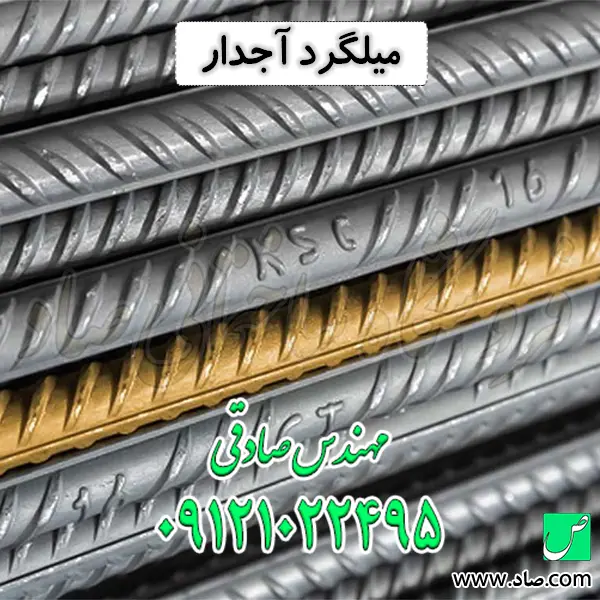

میلگرد آجدار چیست؟

میلگرد آجدار یا آرماتور سازه‌ای، یک مقطع فولادی توپر با برجستگی‌های مهندسی‌شده (آج) بر روی سطح خارجی آن است که در دل بتن مدفون می‌شود و به عنوان ستون فقرات پنهان، ضعف ذاتی و کشنده بتن در برابر نیروهای کششی، برشی و خمشی را جبران کرده و انسجام لرزه‌ای سازه‌های بتن‌آرمه را به شدت ارتقا می‌بخشد.

خلاصه نکات کاربردی برای مهندسان و ناظران

• ارتقای قطعی ظرفیت کششی المان‌ها: این مقطع فولادی به دلیل درگیری مکانیکی کامل آج‌ها با ماتریس بتن، تنش‌های کششی ناشی از لنگرهای خمشی را جذب کرده و از بروز ترک‌های عمیق و گسیختگی ترد (Brittle Failure) در تیرها و دال‌ها جلوگیری می‌کند.
• ممنوعیت مطلق جوشکاری در ردههای بالا: بر خلاف فولادهای ساختمانی نرم، میلگردهای آجدار با مقاومت بالا (مانند رده A3) دارای کربن معادل بالایی هستند؛ لذا حرارت ناشی از جوشکاری باعث ایجاد فازهای ترد و شکننده در ناحیه متاثر از حرارت (HAZ) شده و یک خط قرمز مهندسی محسوب می‌شود.
• خطر تردی در خمش سرد با شعاع کم: ساختار متالورژیکی این آرماتورها به گونه‌ای است که در برابر خمش‌های تند و باز و بسته کردن مجدد خم (Rebending)، به شدت آسیب‌پذیر بوده و مستعد ایجاد ریزترک‌ها و پارگی در تار کششی مقطع هستند.

میلگرد آجدار یا آرماتور سازه‌ای

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می‌کنم که درک رفتار متریال‌های ترد و شکننده مانند بتن، مرز باریک بین یک طراحی ایمن و یک فاجعه لرزه‌ای است. میلگرد آجدار که در مباحث مهندسی نوین و آیین‌نامه‌های طراحی بتن‌آرمه جایگاه بی‌بدیلی یافته است، پاسخی مهندسی به ضعف ذاتی بتن در تحمل کشش است. وقتی کاتالوگ‌های فنی این محصول را ورق می‌زنید، با مقادیر مشخصی از تنش تسلیم F_y (عمدتاً 400 مگاپاسکال) روبرو می‌شوید. این متریال با مقاومت کششی نهایی (F_u) قابل توجه خود، وظیفه دارد المان‌های تحت خمش و برش را به یک سیستم یکپارچه الاستوپلاستیک تبدیل کند. اما این مفاهیم در دنیای واقعی کارگاه و زیر شلاق امواج زلزله چه معنایی دارند؟ این ویژگی‌ها به ما می‌گویند که شما با یک سیستم مهاربندی قدرتمند روبرو هستید که مانع از فروپاشی ناگهانی سازه و آوار شدن سقف‌ها بر سر ساکنین می‌شود.

برای درک بهتر رفتار میلگرد آجدار، باید نگاهی میکروسکوپی به رفتار مشترک بتن و مقطع فولادی بیندازیم. برجستگی‌های روی این محصول معمولاً از طریق فرآیند نورد گرم و ماشین‌کاری غلتک‌ها تولید می‌شوند که این امر باعث افزایش چشمگیر سطح درگیری آن‌ها نسبت به فولادهای ساده می‌گردد. این هندسه مهندسی شده، اجازه می‌دهد تا ظرفیت انتقال تنش (Bond Stress) عظیمی در مرز مشترک فولاد و بتن ایجاد شود. وقتی المانی که با این شبکه مسلح شده است تحت نیروهای ثقلی یا جانبی قرار می‌گیرد، میلگردهای طولی به عنوان المان‌های باربر کششی عمل کرده و مانع از باز شدن ترک‌های خمشی و گسیختگی المان می‌شوند. این رفتار، هشدار می‌دهد که این مقطع برای جذب انرژی لرزه‌ای از طریق ورود به ناحیه پلاستیک و استهلاک انرژی طراحی شده است.

هندسه آج‌های میلگرد یک الزام سازه‌ای غیر قابل چشم‌پوشی است. الگوی قرارگیری آج‌ها (به صورت مارپیچ، جناغی یا مرکب) وظیفه ایجاد بالاترین سطح قفل و بست با شبکه هیدراته بتن را بر عهده دارد. در کارگاه‌های ساختمانی، زمانی که نیاز به اجرای فونداسیون‌های حجیم یا ستون‌های باربر داریم، میلگرد آجدار بی‌رقیب ظاهر می‌شود. این هندسه برجسته مانع از لغزش میلگرد از درون بتن (پدیده Pull-out) در حین زلزله می‌شود. با این حال، همین ساختار حساس باعث می‌شود که مهندسان ناظر با حساسیت ویژه‌ای فرایند اجرای آن را تحت نظر بگیرند تا طول گیرداری (Development Length) در وصله‌ها به شدت رعایت شود و ضخامت کاور بتن روی آرماتورها پوشش کافی را تامین کند.

بسیاری از پیمانکاران تازه‌کار تصور می‌کنند خرید این محصول صرفاً بر اساس قیمت روزانه آهن منطقی است. این یک اشتباه بزرگ و پر هزینه است. عدم تطابق وزن واحد طول با استانداردها و نقص در فرآیند تولید متالورژیکی می‌تواند رفتار این فولاد را به شدت تخریب کرده و آن را در برابر بارهای دینامیکی تسلیم کند. شرکت ساختمانی صاد با درک عمیق این تفاوت‌های ظریف متالورژیکی و آگاهی از اهمیت حیاتی رفتار داکتیل فولاد در مهار نیروهای لرزه‌ای، همواره بالاترین رده کیفی این محصول را تامین می‌کند. ما در شرکت ساختمانی صاد، پیش از تحویل بار به پروژه‌های ساختمانی، گراف‌های آزمایشگاهی تست کشش (تنش-کرنش) و درصد ازدیاد طول (Elongation) را زیر ذره‌بین مهندسی می‌بریم تا اطمینان حاصل کنیم که آرماتور تحویلی به مشتری، دقیقاً همان مقاومت آیین‌نامه‌ای را با حفظ بالاترین میزان شکل‌پذیری از خود نشان خواهد داد.

کاربرد میلگرد آجدار در ساختمان و صنعت

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که با وجود توسعه بتن‌های الیافی و مقاطع کامپوزیت، چرا این مقاطع فولادی سنگین همچنان بیشترین حجم مصرف در آیین‌نامه‌های ساختمانی را به خود اختصاص داده‌اند؟ پاسخ این پارادوکس ظاهری، در رفتار همگن‌تر و قابلیت اعتماد بالای بتن‌آرمه سنتی نهفته است. میلگرد آجدار، به دلیل توزیع یکنواخت تنش و ضریب انبساط حرارتی تقریباً برابر با بتن، یک متریال به شدت قدرتمند در جلوگیری از گسیختگی‌های حرارتی و مکانیکی است. وقتی این مقطع در المان‌های سازه‌ای جای‌گذاری می‌شود، به راحتی لنگرهای ناشی از بارهای مرده و زنده را مهار می‌کند. این ویژگی رفتاری، آرماتور آجدار را به گزینه‌ای بی‌رقیب و طلایی برای تسلیح تیرها، دال‌ها، دیوارهای برشی و شالوده‌ها تبدیل کرده است.

در کفه ترازوی ساختمان‌سازی، کاربرد میلگرد آجدار در مهار نیروهای کششی درون‌صفحه‌ای دیوارهای برشی و ستون‌ها کاملاً پررنگ است. این محصول، تحمل‌کننده اصلی نیروهای محوری کششی و لنگرهای خمشی است که بتن به تنهایی قادر به تحمل آن‌ها نیست. مقاومت بالای این مقاطع، به مهندسان سازه اجازه می‌دهد تا با استفاده از تراکم مناسب، ظرفیت باربری المان‌ها را تامین کنند، بدون آن که نگران شکست ترد و ناگهانی مقطع باشند. همچنین از این آرماتورها به عنوان خاموت (آرماتور عرضی) برای محصور کردن هسته بتن و تامین مقاومت برشی، به عنوان یک الزام استاندارد استفاده می‌شود.

اما در محیط پروژه‌های صنعتی و زیرساختی، کاربرد این فولاد به سازه‌هایی گسترش می‌یابد که نیاز به عرشه پل‌ها، سدها یا فونداسیون ماشین‌آلات ارتعاشی دارند. پیمانکاران با تجربه به خوبی می‌دانند که برای اجرای سیلوهای عظیم یا نیروگاه‌هایی که تحت تنش‌های دینامیکی شدید قرار دارند، متریالی بهتر از میلگرد آجدار با رده مهندسی برای شبکه تسلیح‌کننده یافت نمی‌شود. مقاومت خستگی بالای این مقاطع تحت بارهای سرویس تناوبی، یک انتخاب مهندسی کاملاً منطقی و ایمن برای زیرساخت‌های ملی است.

تنوع درخواست‌ها و گستردگی کاربرد این محصول در شرکت ساختمانی صاد به گونه‌ای است که بخش عظیمی از سفارشات روزانه ما را تامین متریال برای مگاپروژه‌ها و برج‌های مرتفع مسکونی تشکیل می‌دهد. ما در شرکت ساختمانی صاد به خوبی می‌دانیم که وزن استاندارد، عدم وجود زنگ‌زدگی ورقه‌ای عمیق و یکپارچگی هندسه آج‌ها تا چه حد برای ایمنی سازه حیاتی است. از این رو، پیش از ارسال بار، تمامی بندیل‌ها از نظر تطابق حکاکی کارخانه (مارک‌گذاری)، خواص مکانیکی و عدم وجود ترک‌های نورد مورد بازرسی دقیق قرار می‌گیرند تا مشتریان ما در فرایند اجرای اسکلت، با هیچ گونه ضعف سازه‌ای مواجه نشوند.

نحوه تولید میلگرد آجدار

فرایند تولید این مقطع فولادی در کارخانجات ذوب آهن، یک عملیات فوق‌العاده حساس برای رسیدن به مقاومت کششی بالا و همزمان حفظ شکل‌پذیری (Ductility) است. امروزه در کارخانجات مدرن، تولید آرماتور با پیش‌گرمایش شمش‌های فولادی (Billets) در کوره‌های با دمای بالای 1100 درجه سانتیگراد آغاز می‌شود. در این روش، شمش گداخته از میان مجموعه‌ای از غلتک‌های نورد (Rolling Mills) عبور می‌کند تا سطح مقطع آن کاهش یافته و به قطر نهایی برسد. در آخرین مرحله نورد، غلتک‌های آج‌زن، برجستگی‌های استاندارد را روی سطح خمیرمانند فولاد حک می‌کنند.

جادوی متالورژیکی تولید میلگرد آجدار مدرن، دقیقاً در مرحله خنک‌کاری رخ می‌دهد. امروزه از تکنولوژی ترمکس (QST – Quenching and Self-Tempering) استفاده می‌شود. در این روش، میلگرد داغ بلافاصله پس از خروج از خط نورد، از داخل لوله‌های آب با فشار بالا عبور می‌کند. این شوک حرارتی باعث می‌شود لایه بیرونی میلگرد به شدت سخت (مارتنزیت) شود، در حالی که هسته داخلی هنوز داغ و نرم (آستنیت) باقی می‌ماند. پس از خروج از تونل آب، حرارت هسته به سطح منتقل شده و باعث بازپخت (Tempering) خودکار لایه بیرونی می‌شود. این فرآیند پیچیده، راز تولید میلگردی است که همزمان دارای مقاومت تسلیم بالا در سطح و انعطاف‌پذیری فوق‌العاده در هسته می‌باشد.

مزایای میلگرد آجدار

مقاومت تسلیم بالا و اقتصاد مهندسی

• مهم‌ترین نقطه قوت میلگرد آجدار، داشتن تنش تسلیم (Yield Strength) بالا نسبت به فولادهای نرم است. این مقاومت بالا به مهندس محاسب اجازه می‌دهد تا سطح مقطع کل فولاد مورد نیاز در المان‌ها را کاهش دهد. این کاهش تراکم آرماتور، مستقیماً به معنای کاهش وزن مرده سازه، تسهیل بتن‌ریزی و صرفه‌جویی عظیم اقتصادی در پروژه‌های بزرگ است.

چسبندگی فوق‌العاده و حذف لغزش

• بر خلاف میلگردهای ساده که صرفاً بر اساس اصطکاک با بتن درگیر می‌شوند، آج‌های این مقاطع به صورت مکانیکی با دانه‌های بتن قفل می‌شوند. این هندسه خاص، انتقال کامل تنش بین فولاد و بتن را به شکل بی‌نقصی در طول المان تضمین می‌کند و پدیده خطرناک بیرون‌کشیدگی (Pull-out) تحت بارهای لرزه‌ای را عملاً غیرممکن می‌سازد.

تامین صلبیت در المان‌های فشاری

• در ستون‌ها و دیوارهای برشی، میلگردهای آجدار طولی نقش حیاتی در تحمل بارهای فشاری و جلوگیری از خردشدگی بتن دارند. ممان اینرسی و سختی بالای این مقاطع فولادی، به شرط مهار شدن صحیح توسط خاموت‌ها، از کمانش زودرس آرماتورها جلوگیری کرده و پایداری فیزیکی المان فشاری را تا رسیدن به ظرفیت نهایی تامین می‌کند.

معایب میلگرد آجدار

ممنوعیت مطلق اتصالات جوشی (در ردههای پرکربن)

• این مورد دقیقاً همان خط قرمزی است که ناظران سازه باید روی آن بی‌نهایت حساس باشند. به دلیل درصد کربن بالاتر نسبت به فولادهای معمولی، اعمال حرارت مستقیم جوشکاری باعث تغییرات متالورژیکی و ایجاد ساختار شکننده در محل جوش می‌شود. این نقطه در هنگام زلزله به راحتی دچار شکست ترد شده و یکپارچگی سازه را نابود می‌کند (مگر در موارد خاص با الکترودها و پیش‌گرمایش ویژه که در کارگاه‌ها رایج نیست).

ضعف شدید در شکل‌پذیری و خمش سرد تند

• برای عملکرد صحیح، میلگردها باید طبق شعاع مجاز آیین‌نامه خم شوند. اگر آرماتوربند با استفاده از دستگاه‌های غیر استاندارد، میلگرد آجدار (به خصوص رده A3 و A4) را با زاویه تند و شعاع بسیار کم خم کند، تار بیرونی میلگرد دچار ریزترک و پارگی می‌شود. باز کردن مجدد خم‌های اشتباه نیز باعث شکستن قطعی میلگرد در همان نقطه خواهد شد.

خطر خستگی تحت بارهای تناوبی

• آج‌های روی میلگرد، به صورت ذاتی نقاط تمرکز تنش (Stress Concentration) هستند. اگر میلگرد در حین حمل و نقل یا برشکاری دچار خراشیدگی عمیق در پایه آج‌ها شود، در سازه‌هایی که تحت بارهای دینامیکی و ارتعاشی مداوم هستند (مانند پل‌ها)، این نقاط مستعد گسترش ترک‌های خستگی (Fatigue Cracks) بوده و می‌توانند منجر به گسیختگی مقطع در تنش‌هایی بسیار پایین‌تر از تنش تسلیم شوند.

انواع تولید میلگرد آجدار

همانطور که می‌دانید، میلگرد آجدار در بازار آهن‌آلات ایران معمولاً با نام‌های A2، A3 و A4 شناخته می‌شود. اما در دنیای مهندسی متالورژی و استانداردهای ملی، تفاوت بسیار مهم و پنهانی در روش تولید این مقاطع وجود دارد. در بازار امروز، آرماتورهای آجدار با مقاومت بالا عمدتاً به 2 روش کلی «ترمکس (T)» و «آلیاژی (U)» تولید می‌شوند که شناخت تفاوت آن‌ها برای طراحان حرفه‌ای و ناظران جوشکاری الزامی است.

میلگردهای ترمکس (QST) مقاومت خود را مدیون عملیات حرارتی و شوک آبی در پایان خط نورد هستند؛ در حالی که مقاطع آلیاژی (Micro-alloyed)، مقاومت خود را از طریق افزودن عناصری مانند وانادیوم یا نیوبیوم به ترکیب شیمیایی شمش فولاد در همان مرحله ذوب به دست می‌آورند. ما در شرکت ساختمانی صاد، همیشه به مهندسان تاکید می‌کنیم که برای سازه‌هایی که نیاز به اتصالات مکانیکی پیچیده (کوپلر) یا در موارد استثنایی نیاز به جوشکاری فورجینگ دارند، میلگردهای آلیاژی رفتار یکپارچه‌تری در سطح مقطع نشان می‌دهند، هرچند که قیمت تمام شده آن‌ها بالاتر است. برای تشخیص این دو، کافیست به حروف حک شده روی میلگرد دقت کنید؛ حرف T نشان‌دهنده ترمکس و حرف U نشان‌دهنده روش آلیاژی است.

یکی از چالش‌های اصلی پروژه‌ها زمانی است که طراح استفاده از اتصالات مکانیکی (کوپلر) را برای کاهش تراکم آرماتور الزامی می‌کند. تراشیدن و رزوه کردن میلگردهای ترمکس به دلیل برداشتن لایه سخت بیرونی، باعث افت شدید مقاومت کششی در محل اتصال می‌شود. در این موارد، ما در شرکت ساختمانی صاد اکیداً توصیه می‌کنیم از میلگردهای آلیاژی (U) استفاده شود یا از روش‌های رزوه غلتکی (بدون براده‌برداری) بهره گرفته شود تا یکپارچگی المان سازه‌ای حفظ شود.

راهنمای خرید میلگرد آجدار

بازار پر نوسان مقاطع فولادی، همواره آبستن تله‌های قیمتی و پیشنهادهای وسوسه‌انگیز برای پیمانکاران و مدیران خرید است. اما به عنوان یک مهندس طراح، اکیداً توصیه می‌کنم که برای خرید آرماتور آجدار، تنها به قیمت واحد کیلوگرم اکتفا نکنید. این مقاطع سنگین، ستون فقرات مقاومت لرزه‌ای سازه‌های شماست. یکی از رایج‌ترین تقلب‌ها در بازار غیر رسمی، فروش میلگردهای سبک (خارج از تلرانس وزنی استاندارد) یا فروش رده A2 به جای A3 با دستکاری آج‌ها است. این محصولات غیر استاندارد در زمان زلزله فاقد ظرفیت باربری محاسباتی بوده و باعث فروریزش ناگهانی اسکلت بتنی می‌شوند.

وزن واحد طول و هندسه دقیق آج‌ها برای این شبکه‌ها یک خط قرمز مهندسی است. وجود زنگ‌زدگی‌های ورقه‌ای عمیق (نه زنگ زرد سطحی)، کاهش قطر موثر میلگرد، و وجود ترک‌های نورد، مستقیماً ظرفیت کششی محاسباتی را مختل می‌کند. علاوه بر این، در هنگام خرید میلگرد آجدار باید به مارک و علائم اختصاری حک شده روی بدنه (شناسه کارخانه، رده فولاد و روش تولید) دقت کنید. این علائم، شناسنامه هویتی محصول شما در برابر دستگاه نظارت هستند.

تطابق دقیق خواص کششی این مقطع با استاندارد‌های ملی و بین‌المللی، رکن اساسی تایید متریال است. تنش تسلیم و مقاومت نهایی نباید افت معناداری نسبت به مقادیر قید شده در برگه‌های آزمایشگاهی داشته باشد. از سوی دیگر، میزان ازدیاد طول (شکل‌پذیری) باید به حدی باشد که در هنگام زلزله، سازه پیش از فروپاشی، تغییر شکل‌های پلاستیک مشهودی از خود نشان دهد.

ما در شرکت ساختمانی صاد، فرایند تامین و تحویل این متریال سازه‌ای را با حساسیت‌های یک طراح مهندسی گره زده‌ایم. کارشناسان ما پیش از تایید نهایی و ارسال بار به کارگاه‌های ساختمانی، گواهینامه‌های کیفیت کارخانه سازنده (سرتیفیکیت) را از نظر مطابقت وزن، گراف تنش-کرنش و آنالیز شیمیایی (درصد کربن معادل) به صورت موشکافانه تحلیل می‌کنند. شرکت ساختمانی صاد با این فیلترهای سخت‌گیرانه، تضمین می‌کند که متریال تحویلی، نه تنها از نظر هندسی بی‌نقص است، بلکه در زیر فشارهای ویرانگر زلزله، بالاترین سطح ظرفیت باربری و شکل‌پذیری را برای اسکلت بتنی شما به ارمغان خواهد آورد.

چرا استفاده از میلگرد ساده معمولی به جای میلگرد آجدار اکیداً ممنوع است؟

بیایید تعارف را کنار بگذاریم. در اجرای سازه‌های بتنی ایمن، آیین‌نامه طراح را موظف می‌کند از مقطعی استفاده کند که همپوشانی و درگیری حداکثری با بتن داشته باشد. میلگردهای ساده (بدون آج) دارای سطح کاملاً صیقلی هستند و به هیچ وجه نمی‌توانند درگیری مکانیکی (Mechanical Interlocking) با شبکه بتن ایجاد کنند. اگر در تیر یا ستون از میلگرد ساده استفاده شود، تحت بارهای کششی ناشی از زلزله، میلگرد به راحتی از درون بتن سر خورده و بیرون کشیده می‌شود (شکست پیوستگی). در این حالت، مقطع بتنی عملاً غیرمسلح رفتار کرده و به صورت ترد و انفجاری متلاشی می‌شود. میلگردهای ساده صرفاً برای مصارف صنعتی، آهنگری، تولید پیچ و مهره یا در موارد بسیار محدود به عنوان دورپیچ (Spiral) با رعایت ضوابط خاص کاربرد دارند. به همین دلیل، هیچ ناظر متعهدی اجازه جایگزینی این محصول تخصصی با آرماتورهای ساده را در المان‌های باربر سازه‌ای نمی‌دهد.

تجربه کارگاهی و اجرایی استفاده از میلگرد آجدار

من مهندس صادقی هستم و تجربه من نشان می‌دهد که تئوری‌های دانشگاهی تا زمانی که چکمه نپوشید و وارد گل و لای کارگاه نشوید، معنای واقعی پیدا نمی‌کنند. برخلاف نقشه‌های اتوکد که همه چیز را خطوطی تمیز و ایده‌آل نشان می‌دهند، در واقعیت کارگاه پر از اشتباهات عجیب و غریب پیمانکاران در آرماتوربندی است.

چند سال پیش در یک پروژه سنگین برج‌سازی مشغول نظارت بودم. روز اجرای آرماتوربندی دیوارهای برشی طبقه همکف، متوجه شدم که اکیپ اجرایی برای وصله کردن آرماتورهای طولی رده A3، به جای استفاده از طول گیرداری مجاز (اورلپ) یا کوپلرهای استاندارد، تصمیم گرفته‌اند برای صرفه‌جویی در مصرف فولاد، سر میلگردها را با استفاده از دستگاه جوشکاری قوس الکتریکی به هم جوش بدهند! دستور توقف کار را صادر کردم و از پیمانکار خواستم به یکی از میلگردهایی که جوش داده بودند نگاه کند. برای اثبات حرفم، از یک کارگر خواستم با یک پتک ضربه محکمی به کنار محل اتصال وارد کند. نتیجه؟

با اولین ضربه پتک، میلگرد دقیقاً از کنار خط جوش (ناحیه HAZ) با صدایی خشک و شیشه‌ای شکست و به دو نیم تقسیم شد! حرارت جوشکاری باعث شده بود کربن بالای میلگرد آجدار A3 دچار تغییر فاز شده و به شدت ترد و شکننده شود. اگر این دیوار با همین وضعیت بتن‌ریزی می‌شد، در اولین تکان زلزله، تمامی وصله‌های جوشی در پایه دیوار برشی پاره می‌شدند و کل برج به دلیل از دست دادن المان باربر جانبی به صورت یکپارچه سقوط می‌کرد. مجبور شدیم تمامی آرماتورهای جوش شده را بریده و با استفاده از میلگردهای جدید و اجرای وصله‌های استاندارد مجدداً کار را انجام دهیم. این هزینه سنگین و تاخیر زمانی، تاوان نادیده گرفتن یک اصل ساده مهندسی بود: مقطع فولادی پرکربن هرگز نباید تحت حرارت غیرکنترل‌شده جوشکاری قرار گیرد. ما در شرکت ساختمانی صاد، پیش از فروش هر قطعه فولادی سازه‌ای، مشاوره فنی دقیق ارائه می‌دهیم تا از بروز چنین فجایع دردناکی در پروژه‌های شما جلوگیری کنیم.

کاربرد میلگرد آجدار چیست؟

میلگرد آجدار (Deformed Rebar) سیستمی یکپارچه از فولاد آرماتوری با سطح آج‌دار است که وظیفه تأمین مقاومت کششی بتن، ایجاد چسبندگی مکانیکی قوی (Bond Strength) بین فولاد و بتن، کنترل ترک‌های حرارتی و انقباضی، و تضمین عملکرد سازه‌ای المان‌های بتن‌آرمه در برابر نیروهای محوری، خمشی و برشی را بر عهده دارد. کاربرد میلگرد آجدار و انواع میلگرد آجدار دو رکن اصلی طراحی و اجرای آرماتوربندی در پروژه‌های ساختمانی و عمرانی محسوب می‌شوند.

نکات مهندسی کاربرد و انواع میلگرد آجدار

• محاسبات قطر، طول توسعه و چسبندگی (Bond Strength): تجربه کارگاهی نشان می‌دهد هرگز نباید میلگرد آجدار را بدون محاسبه دقیق طول مهاری، پوشش بتن و فاصله آج‌ها مستقر کرد. عملکرد ایمن و جلوگیری از لغزش میلگرد ارتباط مستقیمی با نوع آج (هلالی، مارپیچی یا ترکیبی)، قطر اسمی و کیفیت بتن پوششی دارد.
• سیستم‌های مهار و وصله (Development and Splice): طراحی طول اورلپ، قلاب انتهایی و وصله‌های مکانیکی باید به گونه‌ای باشد که از پدیده‌های مخربی نظیر لغزش، کاهش ظرفیت کششی و ترک‌های موضعی جلوگیری شود تا انتقال نیرو در نواحی بحرانی (مانند تکیه‌گاه‌ها و مفاصل) همواره یکنواخت و مطمئن بماند.
• سیستم کنترل کیفیت و بازرسی سطح (Surface Inspection): تولید و حمل میلگرد آجدار نیازمند بازرسی دقیق ارتفاع آج، فاصله آج‌ها و عدم وجود ترک‌های سطحی است. عدم رعایت این الزامات باعث کاهش چسبندگی، خوردگی زودرس و افت مقاومت نهایی المان بتن‌آرمه می‌شود.

تحلیل جامع استانداردها و آیین‌نامه‌های میلگرد آجدار در صنعت ساختمان

میلگرد آجدار به عنوان عنصر اصلی تأمین مقاومت کششی در سازه‌های بتن‌آرمه، نیازمند رعایت دقیق استانداردهای مهندسی و آیین‌نامه‌های ملی و بین‌المللی است. این استانداردها مسیر مشخصی را برای تضمین چسبندگی، مدیریت خوردگی و اطمینان از عملکرد صحیح در بارگذاری ارائه می‌دهند. جدول ارائه‌شده مجموعه‌ای جامع از مراجع معتبر را در قالب کاربرد و انواع میلگرد آجدار به نمایش می‌گذارد. در اینجا مهم‌ترین نکات فنی و مهندسی این استانداردها را در قالب بخش‌های تخصصی بررسی می‌کنیم.

نقش مبحث نهم و ISIRI 3132 در تضمین کیفیت آرماتور

مبحث نهم مقررات ملی و استاندارد ملی ایران به عنوان مراجع قانونی، نقش حیاتی در حفظ کیفیت کاربرد میلگرد آجدار دارند. این مباحث اطمینان می‌دهند که نوع آج و قطر میلگرد با بارهای طراحی مطابقت داشته باشد. میلگردی که آج آن آسیب‌دیده یا ارتفاع ناکافی دارد، طبق این ضوابط نیازمند تعویض پیش از بتن‌ریزی است.

استانداردهای بین‌المللی ASTM A615 و الزامات مکانیکی

استاندارد ASTM A615 جزو مهم‌ترین مراجع فنی در حوزه انواع میلگرد آجدار است. بر اساس این استاندارد، میلگرد باید مقاومت تسلیم، ازدیاد طول و الگوی آج مشخصی داشته باشد. همچنین بازرسی سطحی برای جلوگیری از ترک و عیوب تولید الزامی است。

وظیفه آیین‌نامه ACI 318 در مدیریت طول مهاری و وصله

آیین‌نامه ACI 318 استفاده از میلگرد آجدار را به عنوان روش اصلی تأمین چسبندگی می‌شناسد. این استاندارد ایجاب می‌کند که طول توسعه و اورلپ بر اساس قطر، مقاومت بتن و نوع آج محاسبه شود تا از لغزش جلوگیری گردد.

اهمیت استانداردهای ایمنی OSHA برای اجرای آرماتوربندی

اجرای آرماتوربندی با میلگرد آجدار عملیاتی با پتانسیل خطر برش و سقوط است. استانداردهای OSHA تضمین‌کننده ایمنی کارگران هنگام برش، خم و قراردهی در ارتفاع هستند.

نگاهی مهندسی به تجهیزات و شبکه‌های آرماتوربندی

در سیستم‌های آرماتوربندی، اجزای مکانیکی (میلگرد، اسپیسر، وصله مکانیکی) و شبکه‌های اجرایی (خم، برش، مهار)، عناصر اصلی شکل‌دهنده به عملکرد سازه‌ای هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از کاهش چسبندگی، خوردگی و تأمین یکپارچگی در طول زمان در جایگاه اصلی تضمین کیفیت قرار دارند.

اهمیت مکانیک چسبندگی در عملکرد آج

آج‌های سطح میلگرد با ایجاد قفل مکانیکی، نیروی برشی بین فولاد و بتن را منتقل می‌کنند. محاسبه دقیق ارتفاع و فاصله آج الزامی است. آج نامناسب باعث کاهش ظرفیت و لغزش می‌شود。

بهترین آزمون‌های کنترل کیفیت: تست کشش و بازرسی آج

کنترل کیفیت انواع میلگرد آجدار در مرحله پیش از اجرا حساس است. آزمون کشش برای تأیید مقاومت تسلیم و بازرسی چشمی ارتفاع آج و فاصله آن‌ها انجام می‌شود.

اهمیت پوشش بتن و پرهیز از قرارگیری نزدیک لبه

قرارگیری میلگرد آجدار بدون پوشش کافی یا نزدیک لبه قالب یکی از عوامل اصلی خوردگی و کاهش دوام است. تیم‌های نظارتی شرکت ساختمانی صاد، اجرای بدون پوشش استاندارد را اکیداً ممنوع کرده و کنترل پوشش را به شدت الزام می‌کنند.

راهنمای جامع اجرای آرماتوربندی (ضوابط اجرایی)

برای استقرار شبکه‌ای پایدار، رعایت فاصله، پوشش و مهار انتهایی الزامی است. شرکت ساختمانی صاد با تسلط بر ضوابط کاربرد میلگرد آجدار، اجرای آرماتوربندی را مطابق بالاترین استانداردهای مهندسی تضمین می‌نماید.

جمع‌بندی و راهنمای مهندسی برای انتخاب نوع بهینه

درک درست از بارگذاری، سطح لرزه‌خیزی و شرایط محیطی، تعیین‌کننده انتخاب انواع میلگرد آجدار (A3، A4 یا با پوشش خاص) است. نوع انتخابی باید حداقل پاسخگوی چسبندگی و دوام مورد نیاز باشد.

مزایای سیستم‌های میلگرد آجدار (مهندسی‌شده)

1. مدیریت مقاومت کششی و چسبندگی بسیار بالا

• کاربرد میلگرد آجدار به دلیل آج‌های سطحی، چسبندگی مکانیکی عالی ایجاد کرده و امکان کاهش ترک و افزایش شکل‌پذیری را فراهم می‌کند.

2. ارتقای یکپارچگی سازه‌ای و کنترل کیفیت (QA/QC)

• استفاده از انواع استاندارد، خطای لغزش را به حداقل رسانده و رفتار نهایی المان را قابل پیش‌بینی می‌کند.

3. انعطاف‌پذیری در جزئیات اجرایی و تنوع انواع

• امکان انتخاب الگوی آج، قطر و پوشش‌های مختلف بر اساس نیاز پروژه وجود دارد.

4. سرعت مناسب با اکیپ ماهر

• اکیپ‌های مجرب توانایی اجرای متراژهای بالا را در روز دارند.

معایب و چالش‌های اجرای سیستم میلگرد آجدار

1. هزینه‌های اولیه وابسته به کیفیت و نوع

• میلگرد آجدار با آج استاندارد و پوشش مناسب هزینه بالاتری نسبت به ساده دارد.

2. نیاز به دقت در خم و برش

• خم نادرست باعث کاهش مقاومت و آسیب به آج می‌شود.

3. وابستگی به انبارش صحیح و جلوگیری از خوردگی

• نگهداری نامناسب باعث زنگ‌زدگی و کاهش چسبندگی می‌گردد.

4. حساسیت به پوشش بتن و قرارگیری

• کمبود پوشش یا جابجایی باعث خوردگی زودرس می‌شود.

تجهیزات و متعلقات مورد استفاده در آرماتوربندی میلگرد آجدار

انتخاب دقیق نوع تجهیزات در کیفیت نهایی آرماتوربندی نقش حیاتی دارد. دو مکانیزم مرسوم، میلگرد آجدار با آج هلالی و آج مارپیچی هستند که بر اساس نیاز پروژه انتخاب می‌شوند. اجرای شبکه‌های آرماتوربندی استاندارد با میلگردهای آجدار برای فضاهای کارگاهی و پروژه‌های انبوه‌سازی کاربرد فراوانی دارد. در شرایطی که کارفرما قصد اجرای سازه‌های لرزه‌ای را دارد، این میلگردها با مجهز شدن به وصله‌های مکانیکی و اسپیسرهای پلاستیکی، گزینه‌ای رایج و پایدار برای حفظ فاصله و پوشش هستند.

در مقابل، تجهیزات جانبی نظیر سنسورهای تراز و قالب‌های مدولار، توانایی عالی در مدیریت شبکه آرماتور دارند و از جابجایی میلگرد هنگام بتن‌ریزی جلوگیری می‌کنند. این تجهیزات با ارسال فرمان به تیم اجرایی، مهندس را از تراز دقیق آرماتور باخبر می‌سازند. در پروژه‌هایی که آرماتوربندی به صورت شبانه‌روزی است، این سیستم‌های هوشمند تنها گزینه مهندسی و ایمن محسوب می‌شوند.

علاوه بر انتخاب نوع میلگرد، کیفیت مصالح مصرفی در وصله‌ها و پوشش‌ها از عوامل تأثیرگذار بر عمر مفید سازه است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان سازه، بر اساس سطح تکنولوژی پروژه و استانداردهای روز، بهترین انتخاب انواع میلگرد آجدار را انجام می‌دهد؛ این رویکرد باعث کاهش چشمگیر توقفات اجرا و افزایش راندمان کارگاه می‌گردد.

اهمیت کیفیت جوش، پوشش بتن و سیستم‌های مهار انتهایی

بسترهای اجرایی در سیستم آرماتوربندی بسیار حساس هستند، زیرا پدیده‌هایی نظیر لغزش، خوردگی و ترک موضعی همواره آن‌ها را تهدید می‌کند. یک زیرساخت استاندارد برای شبکه آرماتور باید دارای ویژگی‌های کیفی دقیق باشد که تأثیر مستقیمی بر دوام سازه دارد.

• جنس و کیفیت میلگرد: میلگرد آجدار باید با عیار مناسب و آج استاندارد مطابق با بارهای طراحی انتخاب شود. آسیب به آج باعث کاهش چسبندگی می‌گردد.
• پوشش بتن و اسپیسرها: استفاده از اسپیسر بدون پوشش کافی اکیداً ممنوع است. تکیه بر فاصله ناکافی باعث خوردگی و کاهش دوام می‌شود.
• اتصالات و وصله‌ها: در شبکه‌های آرماتوربندی، تمامی اتصالات باید با دقت مهار شده و از وصله‌های مکانیکی استاندارد استفاده شود تا از لغزش در اثر بارگذاری جلوگیری گردد.
• انبارش و حفاظت: عایق‌بندی و پوشش مناسب میلگرد در برابر رطوبت باید با استفاده از روش‌های استاندارد انجام شود تا زنگ‌زدگی مانع کاهش مقاومت نشود.

بی‌توجهی به این مشخصات در بسیاری از پروژه‌ها باعث مشکلاتی همچون لغزش میلگرد، خوردگی زودرس و در نهایت کاهش ظرفیت سازه می‌شود که نیازمند تخریب و هزینه‌های سنگین ترمیم خواهد بود.

مراحل گام به گام استقرار و بهره‌برداری از میلگرد آجدار

1. طراحی نقشه‌های اجرایی، انتخاب نوع و محاسبه طول مهاری

• اولین و حیاتی‌ترین گام، نقشه‌برداری و طراحی شبکه آرماتور بر اساس بارگذاری، بررسی مسیر وصله‌ها و محاسبه طول توسعه بر اساس نقشه‌های سازه‌ای است.

2. تأمین، انبارش و برش میلگرد

• پس از تأیید نقشه‌ها، میلگرد آجدار تأمین و در انبار مناسب ذخیره می‌شود. سپس برش و خم دقیق طبق نقشه انجام می‌گیرد.

3. قراردهی، تثبیت و نصب اسپیسرها

• شبکه آرماتور با زاویه و فاصله مناسب در قالب قرار می‌گیرد. اسپیسرها نصب و مهار انتهایی انجام می‌شود.

4. بازرسی پوشش، تراز و تست مهار

• اولین بازرسی پوشش بتن و تراز شبکه انجام می‌شود. در این مرحله عملکرد مهارها و عدم جابجایی به دقت تست می‌شود.

5. بتن‌ریزی، کالیبراسیون و کنترل نهایی

• پس از تأیید نهایی، بتن‌ریزی انجام و پوشش و تراز کنترل می‌شود. برنامه‌ریزی برای بازرسی دوره‌ای در دستور کار قرار می‌گیرد.

نکات اجرایی کلیدی و ترفندهای کارگاهی میلگرد آجدار

• اصل رعایت پوشش و فاصله آج: طراحی شبکه باید به گونه‌ای باشد که پوشش بتن حداقل استاندارد حفظ شود. کمبود پوشش باعث خوردگی سریع می‌شود.
• ممنوعیت خم تند و آسیب به آج: خم تند باعث کاهش مقاومت و آسیب به آج شده و به مرور زمان چسبندگی را کاهش می‌دهد.
• بازرسی و نظافت سطح میلگرد: برای جلوگیری از کاهش چسبندگی، سطح میلگرد باید پیش از قراردهی بازدید و از زنگ‌زدگی پاک شود.
• پرهیز از جابجایی پس از قراردهی: جابجایی شبکه پس از تثبیت باعث کاهش پوشش و ایجاد ترک می‌شود.
• کالیبراسیون تجهیزات خم و برش: ارتعاشات مداوم باعث خارج شدن دقت تجهیزات می‌شود. خطای کوچک در خم، مقاومت نهایی را تحت تأثیر قرار می‌دهد.
• کنترل دما و انبارش: میلگرد آجدار باید در انبار خشک و دور از رطوبت نگهداری شود.
• بررسی سلامت وصله‌ها: وصله‌های مکانیکی باید به صورت دوره‌ای بازدید شوند تا از لغزش جلوگیری شود.
• عایق‌بندی در مناطق خورنده: در اقلیم‌های مرطوب، استفاده از پوشش اپوکسی مانع از خوردگی و کاهش چسبندگی می‌شود.

عیوب رایج در کاربرد میلگرد آجدار و روش‌های پیشگیری

در عمل آرماتوربندی و کار با انواع میلگرد آجدار، مشکلاتی مانند لغزش، خوردگی، کاهش چسبندگی و ترک موضعی از موارد متداولی هستند که یکپارچگی سازه را تهدید می‌کنند. بسیاری از این ایرادات ناشی از ضعف در انتخاب نوع، عدم رعایت پوشش و انبارش نامناسب است.

• لغزش و کاهش چسبندگی: معمولاً به علت آج آسیب‌دیده، پوشش ناکافی یا خم نادرست رخ می‌دهد. استفاده از میلگرد استاندارد، اسپیسر و رعایت طول توسعه راه‌حل این مسئله است.
• خوردگی و زنگ‌زدگی: این مشکل نشان‌دهنده نفوذ رطوبت یا پوشش ناکافی است. اجرای پوشش استاندارد و انبارش مناسب این ناهنجاری را کاملاً رفع می‌کند.
• ترک موضعی و کاهش ظرفیت: استفاده از میلگرد آجدار با کیفیت پایین باعث ایجاد ترک در بتن می‌شود. کنترل کیفیت و انتخاب نوع مناسب راه‌حل این مشکل است.
• جابجایی شبکه و عدم مهار: عدم تثبیت مناسب باعث جابجایی در حین بتن‌ریزی می‌شود. نصب اسپیسر و مهار انتهایی، ایمنی شبکه را تضمین می‌کند.

برای حفظ کیفیت کاربرد میلگرد آجدار، ضروری است پرسنل آرماتوربندی مهارت کافی در کار با تجهیزات و رعایت ضوابط را داشته باشند و این روند تحت نظارت مهندسین سازه اجرا شود. شرکت ساختمانی صاد با بهره‌گیری از تیم تخصصی اجرای آرماتوربندی، تضمین‌کننده تولید پایدار و بدون نقص سازه در پروژه‌های عمرانی مختلف است.

سیستم میلگرد آجدار یک فناوری پایه‌ای با مدیریت عالی چسبندگی و راندمان بالا برای پروژه‌های بزرگ عمرانی است، اما نیاز به دقت در اجرا و تیم متخصص دارد. انواع مختلف آن بر اساس نیاز پروژه انتخاب می‌شوند.

قیمت‌گذاری و هزینه استقرار سیستم میلگرد آجدار

برآورد دقیق و مهندسی هزینه استقرار شبکه آرماتوربندی با میلگرد آجدار، نیازمند آنالیز بهای دقیق از نوع و قطر مورد نیاز، قیمت روز فولاد، هزینه خم و برش و جزئیات اجرایی (مانند حجم وصله و پوشش) است. در پروژه‌های عمرانی، تخمین اشتباه هزینه‌ها می‌تواند منجر به استفاده از میلگرد غیراستاندارد و در نهایت بروز مشکلات سازه‌ای شود. هزینه نهایی تابع چند متغیره از نوع آج، نوسانات بازار آهن‌آلات، دستمزد اکیپ آرماتوربندی و کرایه حمل است.

آنالیز بهای تأمین میلگرد: نوع آج، قطر و پوشش

بخش عمده‌ای از هزینه مستقیماً به قیمت میلگرد آجدار با الگوی استاندارد و پوشش مناسب بستگی دارد. قلب تپنده شبکه، کیفیت آج و مهار است. در محاسبات مهندسی (متره)، هزینه بر اساس وزن میلگرد مصرفی (کیلوگرم) و قیمت خرید تجهیزات جانبی مانند اسپیسر و وصله محاسبه می‌شود.

تأثیر لجستیک و کرایه حمل بر قیمت تمام‌شده

در شرایط واقعی کارگاهی، فاصله کارخانه تا محل پروژه تعیین‌کننده اصلی قیمت تمام‌شده میلگرد آجدار است. کرایه حمل بر اساس تن-کیلومتر محاسبه می‌شود. اگرچه قیمت پایه انواع استاندارد مناسب است، اما در پروژه‌های دورافتاده، کرایه حمل بالا می‌تواند این مزیت را تحت تأثیر قرار دهد.

هزینه‌های پنهان: خم، برش و وصله

یکی از اشتباهات رایج، نادیده گرفتن هزینه‌های جانبی آرماتوربندی است. هزینه تجهیزات خم و برش، دستمزد اکیپ و وصله‌های مکانیکی مستقیماً بر بهای تمام‌شده تأثیر می‌گذارند.

دستمزد اجرای اکیپ آرماتوربندی و پیچیدگی‌های فنی

دستمزد استادکار آرماتوربند به دلیل تخصصی بودن فرآیندها (مانند محاسبه طول توسعه و اجرای مهار) نسبتاً بالاست. استفاده از تیم مجرب برای اجرای دقیق شبکه آرماتوربندی، دستمزد مجزایی می‌طلبد که تضمین‌کننده ایمنی و دوام سازه در آینده خواهد بود.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه‌های بتنی

در یکی از پروژه‌های ساختمانی بزرگ، دلیل ترک‌های موضعی و لغزش میلگرد، استفاده از انواع میلگرد آجدار با آج آسیب‌دیده و پوشش ناکافی تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی پروژه با جایگزینی میلگرد آجدار استاندارد، افزایش پوشش بتن و نصب اسپیسرهای مناسب، مشکل را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات چسبندگی به اندازه خرید تجهیزات مناسب اهمیت دارد.

چالش پوشش و مهار در مناطق لرزه‌ای

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در پروژه‌های لرزه‌ای، خطر لغزش و کاهش ظرفیت در نواحی بحرانی است. در پروژه‌های پیچیده ما، با استفاده از وصله‌های مکانیکی استاندارد و کنترل دقیق طول توسعه، پایداری شبکه آرماتور در برابر نیروهای لرزه‌ای تأمین گردید. این امر ضمن حفظ امنیت سازه، خطر آسیب به المان‌های باربر را به صفر رساند.
