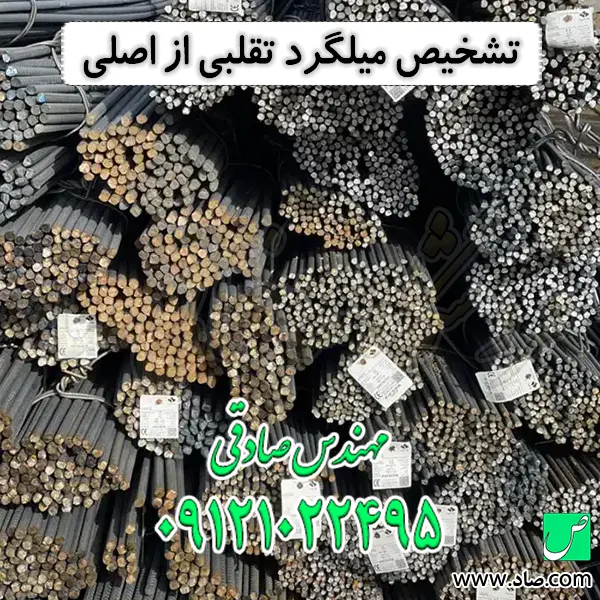

تشخیص میلگرد تقلبی از اصلی

روش تشخیص میلگرد تقلبی از اصلی چیست؟

تشخیص میلگرد تقلبی از اصلی در کارگاه فرایند ارزیابی چشمی، وزنی، مکانیکی و مستنداتی مقاطع فولادی است تا اطمینان حاصل شود اسکلت بتنی با متریال استاندارد مسلح شده و از فروپاشی ناگهانی و فاجعه‌بار سازه تحت نیروهای کششی و برشی به طور کامل جلوگیری کند.

نکات مهندسی تشخیص اصالت میلگرد

• وزن واحد طول: تجربه کارگاهی نشان می دهد هرگز نباید به لیبل روی بندیل‌ها اعتماد مطلق کرد؛ میلگردهای ذوبی متفرقه معمولاً وزنی بسیار پایین‌تر از رواداری‌های استاندارد دارند که این کاهش سطح مقطع (As)، مستقیماً ظرفیت باربری المان را تخریب می‌کند.
• هندسه و تقارن آج‌ها: آج‌های میلگرد استاندارد باید کاملاً یکنواخت و بدون لهیدگی باشند. وجود آج‌های نامنظم نشان‌دهنده نورد سرد غیراصولی یا استفاده از شمش‌های ضایعاتی است که باعث عدم درگیری کامل (Bond Stress) بین بتن و فولاد می‌شود.
• تردی و شکنندگی (کربن معادل): میلگردهایی که در هنگام خمش کارگاهی با شعاع استاندارد دچار ریزترک یا شکستگی ناگهانی می‌شوند، دارای درصد کربن بالا یا فرآیند خنک‌کاری غلط هستند. این مقاطع در هنگام وقوع زلزله‌های شدید، به جای تسلیم شدن، به صورت ترد و انفجاری گسیخته می‌شوند.

راهنمای جامع تشخیص میلگرد (ضوابط استاندارد و بازرسی)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه و متخصص حوزه مقاطع فولادی. بتن به تنهایی ترد است. درست مثل شیشه. اما وقتی میلگرد درون آن قرار می گیرد ورق بر می گردد. در شرکت ساختمانی صاد، ما روزانه با تناژ بالایی از این محصولات سر و کار داریم و فروش این محصول کلیدی را با تضمین کیفیت آیین نامه ای انجام می دهیم. برخلاف فاکتورهای پرینت شده که همه چیز را ایده آل نشان می دهند، کارگاه ساختمانی میدان جنگ با متریال‌های تقلبی است. اگر اصول تشخیص اصالت مقاطع طبق آیین نامه بتن ایران (مبحث نهم) و استاندارد INSO 3132 به درستی پیاده نشود، بهترین طراحی‌های سازه‌ای هم تبدیل به آوار خواهند شد.

مراحل گام به گام بازرسی و تشخیص میلگرد در کارگاه

فرایند تایید متریال یک شبه اتفاق نمی افتد و قطعا با یک نگاه گذرا به تریلی حامل بار نیز به دست نمی آید. همه چیز از بررسی دقیق مدارک هویتی محموله شروع می شود. ما در مهندسی به آن کنترل تضمین کیفیت یا QA/QC می گوییم. برخلاف اعتمادهای سنتی بازار آهن که صرفاً روی قول فروشنده حساب می‌کنند، بازرسی کارگاهی زبان مشترک، زنده و اجرایی بین طراح محاسب و ناظر مقیم است. در واقع آموزش تشخیص اصالت مقاطع فولادی از قدرت تحلیل برگه‌های آزمایشگاهی آغاز می شود.

1. بررسی مدارک و پلاک‌خوانی بندیل‌ها

در این مرحله پیش از آنکه حتی یک شاخه میلگرد از تریلی در انبار شرکت ساختمانی صاد یا کارگاه شما تخلیه شود، پلاک فلزی یا پلاستیکی متصل به بندیل‌ها چک می‌شود. تطابق شماره ذوب (Heat Number)، سایز، گرید مثل  آرماتور A3 و نام کارخانه با برگه باسکول و گواهینامه کیفیت یک الزام مهندسی است. یک اشتباه در تایید بار فاقد سرتیفیکیت، می تواند باعث ورود فولادهای آلیاژی نامرغوب به ناحیه چشمه اتصال شده و کل شبکه یک سقف دال را به هم بریزد. تجربه من ثابت کرده است که نود درصد میلگردهای تقلبی، ریشه در خریدهای بدون فاکتور رسمی و بدون پلاک شناسایی دارند.

2. بازرسی چشمی و کنترل علائم حک شده

اینجا دقیقا همان نقطه ای است که دقت بصری به کمک مهندسی عمران می آید. بررسی میلگرد باید منحصرا با پیدا کردن علائم برجسته (Embossed Marks) روی بدنه آن انجام شود. در مورد نشانه‌گذاری، ضوابط استاندارد ملی ۳۱۳۲ در مورد آرماتور صراحتاً اعلام می کند که حروف اختصاری کارخانه، سایز و روش تولید باید روی مقطع حک شده باشد. من بار ها در بازدید های کارگاهی دیده ام که پیمانکاران متخلف برای سود بیشتر، میلگردهای کاملاً صاف و بدون حکاکی را به عنوان برندهای معتبر جا می‌زنند. این یک فریب بزرگ است! عدم وجود علامت اختصاری نشان‌دهنده تولید در کارگاه‌های زیرزمینی با کیفیت پایین است. مهندس ناظر باید در مواجهه با این فاجعه پنهان، بدون کوچک ترین اغماضی دستور بازگشت تریلی را صادر کند.

3. وزن‌کشی دقیق کارگاهی و محاسبه سطح مقطع

پس از تخلیه بار، چند شاخه تصادفی انتخاب شده و با استفاده از ترازوی دیجیتال دقیق یا باسکول کارگاهی وزن می‌شوند. یک نکته ظریف اجرایی در اینجا وجود دارد؛ طول دقیق نمونه باید اندازه‌گیری شود. اگر یک شاخه یک متری وزن شود، باید دقیقاً با وزن میلگرد در جدول اشتال تطابق نسبی (در محدوده رواداری) داشته باشد. وزن‌های به شدت پایین نشان‌دهنده کاهش قطر اسمی (مثلاً سایز 15.2 به جای 16) در کارخانه‌های غیرمجاز است. پس از وزن‌کشی، محاسبه تنش تسلیم بر اساس سطح مقطع واقعی (نه اسمی) به شدت حیاتی است تا از ظرفیت باربری واقعی المان‌ها مطمئن شویم.

4. تست خمش سرد (Cold Bend Test)

وقتی آرماتور ها از نظر وزنی تایید شدند، باید توسط دستگاه خم‌کن کارگاهی حول یک فلکه استاندارد (مثلاً با قطر 5db) تا زاویه 180 درجه خم شوند تا در برابر تردی و شکنندگی آزمایش شوند. اما مهم تر از خم کردن، بررسی سطح خارجی قوس خم است. عدم وجود ترک‌های مویی یا شکستگی عمیق در این ناحیه تنها راه تضمین کننده کیفیت متالورژیکی فولاد است. اگر فرآیند ترمکس (خنک‌کاری) در کارخانه درست انجام نشده باشد، میلگرد در این تست ساده کارگاهی در کمتر از چند ثانیه با صدای مهیبی شکسته و متلاشی خواهد شد.

5. ارسال نمونه به آزمایشگاه متالورژی معتبر

آخرین گام پیش از صدور مجوز مصرف مقاطع در اسکلت، ارسال نمونه‌های پلمپ شده به آزمایشگاه تست کشش است. میلگرد استاندارد باید دارای نقطه تسلیم (F_y) مشخص، مقاومت نهایی (F_u) بالا و درصد ازدیاد طول (Elongation) آیین‌نامه‌ای باشد. برخلاف تصور عموم، مقاومت بیش از حد بالا مثلاً تسلیم روی 500 مگاپاسکال برای یک میلگرد A4 مزیت نیست و نشان‌دهنده کربن بالا و افت شدید شکل‌پذیری است که در زمان زلزله هیچ گونه انرژی پلاستیکی را مستهلک نخواهد کرد.

در نهایت، اجرای صحیح این مراحل نیازمند حضور مستمر تکنسین های با تجربه و تامین مصالح با اصالت است. ما در شرکت ساختمانی صاد همواره تاکید می کنیم که خرید فولاد مرغوب تنها نیمی از مسیر ایمنی است؛ نیمه دیگر، پیاده سازی بی نقص همین کنترل‌های کارگاهی است که تفاوت یک سازه مقاوم و یک سازه آسیب پذیر را رقم می زند.

انواع علائم اختصاری و حکاکی روی میلگرد

اگر می پرسید این حروف انگلیسی روی بدنه میلگرد چه اهمیتی دارد باید بگویم که این علائم شناسنامه قطعی محصول شما تا زمان اجرای اسکلت هستند. این کدها معمولاً از سه بخش اصلی تشکیل شده‌اند.

نام کارخانه سازنده

• اولین حروف اختصاری (معمولاً 2 تا 3 حرف) نشان‌دهنده برند تجاری کارخانه است (مانند ESCO برای ذوب آهن اصفهان یا RAD برای راد همدان). این کدها باید دقیقاً با لیست برندهای تایید شده و گواهینامه‌های رسمی تطابق داشته باشد.

روش تولید (T یا U)

• این حرف بلافاصله پس از سایز یا گرید می‌آید. حرف T مخفف تولید به روش ترمکس (Thermex / QST) است که در آن سطح مقطع با آب خنک و سخت می‌شود. حرف U نشان‌دهنده تولید آلیاژی (آرام خنک شده) است. در مقاطعی که جوشکاری نیاز است، نوع U رفتار قابل پیش‌بینی‌تری دارد.

گرید فولاد (J، C یا H)

• این کد نشان‌دهنده رده مقاومتی است. حرف J برای میلگرد A2، حرف C برای میلگرد A3 و حرف H برای میلگرد A4 استفاده می‌شود. اگر روی فاکتور میلگرد A3 درج شده اما روی محصول حرف J حک شده باشد، شما با یک محموله غیرمنطبق روبرو هستید.

رفتار سازه در بخش های مختلف به هیچ وجه یکسان نیست و به تبع آن، استفاده از فولاد اصلی و با اصالت نیز باید متناسب با این حساسیت‌های سازه‌ای باشد. هر المان سازه ای، از پی تا بام، ماموریت منحصر به فردی در مسیر انتقال بار (Load Path) بر عهده دارد؛ یک عضو تحت فشار خالص است، دیگری خمش را تحمل می کند و عضو دیگر درگیر پیچش و برش است. در نتیجه، سایز میلگرد، مقاومت واقعی و شکل‌پذیری آن باید دقیقاً پاسخگوی آنالیز تنش در همان نقطه باشد. شرکت ساختمانی صاد با تامین جامع انواع سایز های فولاد استاندارد و اصیل، نیاز های پیچیده و مختلف این المان ها را در پروژه های عمرانی پوشش می دهد. اما برای جلوگیری از فاجعه، شناخت پیامدهای استفاده از میلگرد تقلبی در هر عضو برای تیم مهندسی امری حیاتی است.

تاثیر میلگرد تقلبی در فونداسیون

در فونداسیون ها (به ویژه پی های گسترده)، ما با بارهای متمرکز سنگین ناشی از ستون ها روبرو هستیم. مهم ترین چالش در استفاده از میلگردهای بی‌کیفیت و سبک در این بخش، عدم توانایی آن‌ها در تحمل نیروی خطرناک برش پانچ (Punching Shear) و لنگرهای خمشی است. اگر مقاطع استفاده شده به دلیل ذوب غیراستاندارد دارای ناخالصی (مانند گوگرد و فسفر بالا) باشند، در محیط مهاجم خاک به سرعت دچار خوردگی تسریع شده می‌شوند. این اتفاق نه تنها کاور بتن را متلاشی می‌کند، بلکه با کاهش سطح مقطع موثر فولاد، آرماتور فونداسیون را که قلب تپنده انتقال بار به زمین است، مستعد نشست‌های نامتقارن و گسیختگی ساختاری می‌کند.

رفتار میلگرد غیراستاندارد در ستون

در ستون ها، داستان کاملاً متفاوت و به مراتب حساس تر است. ستون ها اعضای فشاری-خمشی هستند که تحت تاثیر نمودار اندرکنش P-M طراحی می شوند. ستون ها اصلی ترین سد دفاعی سازه در برابر نیروهای جانبی زلزله هستند. اگر آرماتور طولی ستون از نوع ترد و شکننده (کربن بالا یا تقلبی) باشند، در هنگام زلزله و تغییرمکان‌های جانبی (Drift)، قادر به تحمل کرنش‌های پلاستیک نبوده و به صورت ناگهانی می‌شکنند (Snapping). از سوی دیگر، استفاده از خاموت‌های تقلبی که در هنگام خمکاری ۱٣۵ درجه دچار ریزترک شده‌اند، باعث از بین رفتن «محصورشدگی» (Confinement) هسته بتن شده و ستون در حساس ترین نقطه خود دچار خردشدگی و کمانش آرماتورهای طولی خواهد شد.

ضعف میلگرد تقلبی در تیرها

تیرها اعضای خمشی اصلی سازه هستند که تحت تنش‌های رفت و برگشتی قرار دارند. میلگردهای غیر استاندارد معمولاً آج‌های لهیده و نامنظم دارند. در وسط دهانه تیرها که لنگر خمشی حداکثر است، اگر درگیری مکانیکی (Bond) بین بتن و میلگرد ضعیف باشد، پدیده بیرون کشیدگی (Pull-out) رخ داده و میلگرد تیر درون بتن می‌لغزد. این موضوع خیز تیر (Deflection) را به شدت افزایش داده و باعث ترک‌خوردگی‌های عمیق برشی و خمشی می‌شود. اجرای طول مهاری (Ld) با میلگردی که آج استاندارد ندارد، عملاً بی‌فایده است و مرز بین یک مقطع ایمن و یک سقف فروریخته را جابجا می‌کند.

فاجعه میلگرد تقلبی در گره تیر به ستون

بیایید از زبان یک متخصص سازه صحبت کنیم. چشمه اتصال ناحیه‌ای است که بالاترین تنش های برشی رفت و برگشتی زلزله را تحمل می کند. ضوابط آرماتورگذاری در این گره بسیار سخت‌گیرانه است.

تجربه من نشان می دهد که استفاده از میلگردهای ذوبی بی‌کیفیت (که درصد ازدیاد طول آن‌ها به زحمت به ۸ درصد می‌رسد) در این ناحیه، حکم بمب ساعتی را دارد. در صورت وقوع زلزله، به دلیل نبود شکل‌پذیری لازم در فولاد مصرفی، مفصل پلاستیک به درستی تشکیل نشده و انرژی زلزله جذب نمی‌شود. به جای آن، میلگردها در محل تقاطع پاره شده و کل طبقه روی سر ساکنین فرو می ریزد. راه حل مهندسی این است که همواره از برندهای معتبر با درصد کربن معادل کنترل‌شده استفاده کنیم، نه اینکه صورت مسئله را با خرید محصولات ارزان‌قیمت بازار پاک کنیم.

عملکرد آرماتور نامرغوب در سقف

سقف ها وظیفه بسیار مهم «عملکرد دیافراگمی» را بر عهده دارند؛ یعنی باید نیروی زلزله را به صورت یکپارچه بین تمام ستون ها و دیوارهای برشی تقسیم کنند. یکی از مهم ترین دغدغه های مهندسی در دال‌ها، اجرای میلگرد حرارتی در آرماتور بندی سقف است. بتن تازه در فرایند هیدراتاسیون دچار افت حجمی می شود. اگر میلگرد حرارتی استفاده شده از کلاف‌های غیراستاندارد با مقاومت کششی پایین یا کشش سرد (Cold-drawn) غیراصولی باشند، در برابر تنش‌های کششی ناشی از جمع‌شدگی تسلیم شده و سطح سقف مملو از ترک های ریز و درشت خواهد شد که نه تنها یکپارچگی دیافراگم را زیر سوال می برد، بلکه مسیر نفوذ عوامل مخرب به عمق بتن را باز می کند.

تفاوت قیمت میلگرد اصلی و تقلبی در بازار

برآورد هزینه تامین مصالح اسکلت بتنی و تعیین دقیق بودجه خرید، یک عدد ثابت نیست؛ بلکه تابعی از اصالت و وزن استاندارد محصول است. برای کارفرمایان و مهندسین مترور، درک دلیل ارزان بودن برخی محموله‌ها در بازار جهت مدیریت بودجه و ریسک پروژه الزامی است. اولین عامل تعیین‌کننده، کاهش وزن واحد طول میلگرد است. میلگردهای متفرقه گاهی تا 10 الی 15 درصد سبک‌تر از محصولات کارخانه‌های تراز اول هستند. این کاهش وزن فولاد، مستقیماً قیمت هر شاخه را کاهش می‌دهد اما بهای آن، کاهش شدید ایمنی و ظرفیت باربری سازه است.

دومین پارامتر کلیدی در قیمت‌گذاری، مواد اولیه یا شمش مصرفی است. کارگاه‌های نورد غیرمجاز معمولاً به جای استفاده از شمش‌های فولادی استاندارد (Billet) با آنالیز شیمیایی دقیق، از ذوب ضایعات آهنی و قراضه‌های متفرقه استفاده می‌کنند. این فرآیند غیراستاندارد که کنترلی روی میزان گوگرد، فسفر و کربن ندارد، هزینه تولید را به شدت کاهش داده و اجازه می‌دهد محصول با قیمت‌های وسوسه‌انگیزی به بازار عرضه شود.

عامل سوم که معمولاً از چشم سازندگان پنهان می‌ماند، عدم وجود آزمایشگاه‌های کنترل کیفیت (QC) مستقر در این کارگاه‌های زیرزمینی است. حذف فرآیندهای تست کشش، کالیبراسیون غلتک‌های نورد و صدور گواهینامه‌های معتبر بین‌المللی، هزینه‌های سربار کارخانه متخلف را کم می‌کند که تمامی این موارد، در نهایت باعث ایجاد اختلاف قیمت فریبنده بین میلگرد اصیل و تقلبی در بازار می‌شود.

جلوگیری از خسارات مالی با خرید میلگرد اصیل

در پروژه های بزرگ، استفاده از مصالح نامرغوب می تواند ضرر های میلیاردی و حتی توقف کامل پروژه توسط سازمان نظام مهندسی به همراه داشته باشد. خرید هوشمندانه از مراجع معتبری مانند شرکت ساختمانی صاد می تواند شروع و پایان این دغدغه باشد.

1. تطابق وزن باسکول با بارنامه: پیش از هرگونه تخلیه، وزن کل محموله روی باسکول باید با تعداد شاخه‌ها و وزن استاندارد اشتال همخوانی داشته باشد. این محاسبه ساده نشان می دهد محموله دچار کسری وزن (لاغری مقطع) هست یا خیر.
2. خرید از بنگاه‌های معتبر و شناسنامه‌دار: هرگز فریب قیمت‌های نامتعارف و پایین دلالان را نخورید. خرید از تامین‌کنندگانی که سرتیفیکیت معتبر ارائه می‌دهند، ریسک مردود شدن بار توسط ناظر را به صفر می‌رساند.
3. جلوگیری از هزینه‌های مقاوم‌سازی: استفاده از میلگرد تقلبی در صورت کشف پس از بتن‌ریزی (با انجام تست‌های غیرمخرب یا کرگیری)، کارفرما را مجبور به اجرای طرح‌های مقاوم‌سازی بسیار گران‌قیمت مانند ژاکت فولادی یا میلگرد FRP می‌کند. پیشگیری در مرحله خرید، به شدت اقتصادی‌تر از درمان است.

تشخیص اصالت با تست کارگاهی یا آزمایشگاه متالورژی

مقایسه سرعت بازرسی چشمی در کارگاه با دقت تجهیزات آزمایشگاهی نشان می دهد که یک مهندس با تجربه می تواند در کمتر از چند دقیقه با کولیس و بررسی علائم، کیفیت ظاهری مقطع را بسنجد، در حالی که نتایج آزمایشگاه کشش به سه تا پنج روز زمان نیاز دارد. اما یک چالش مهندسی در اینجا وجود دارد. تجربه کارگاهی من ثابت کرده است که ظاهر میلگرد، علیرغم اهمیت بالا، گاهی نمی تواند ساختار درونی، تنش تسلیم دقیق و درصد کربن پنهان را نشان دهد. در سازه‌های بلندمرتبه، زمانی که بارهای لرزه‌ای سنگین حاکم هستند، تایید چشمی به تنهایی مستعد خطای انسانی است. بنابراین، در حال حاضر کنترل چشمی برای فیلتر اولیه بسیار عالی عمل می کند، اما برای تایید نهایی در المان‌های اصلی، تیرها، ستون‌ها و آرماتور دیوار برشی، هنوز هم گراف دستگاه تست کشش یونیورسال (Universal Testing Machine) و مهر آزمایشگاه متالورژی حرف اول را می زند.

در نهایت، تشخیص مقاطع اصیل ترکیبی از علم مقاومت مصالح، هنر مدیریت خرید و تجربه میدانی است. چه به دنبال تامین مصالح استاندارد از شرکت ساختمانی صاد باشید و چه در حال نظارت بر یک پروژه برج سازی، درک عمیق رفتار متالورژیکی فولاد، کلید ساختن سازه هایی است که در برابر خشم طبیعت ایستا و پابرجا باقی بمانند.

تجربیات کارگاهی برخورد با میلگرد تقلبی

رد شدن محموله توسط دستگاه نظارت کابوس هر کارفرمایی است. اما دلایل این توقف کار چیست؟ تردی و شکستگی آرماتور دیوار حائل یکی از اصلی ترین دلایل است. در یک پروژه، کارگران در حال اجرای خاموت با زاویه ۱۳۵ درجه بودند که میلگردها یکی پس از دیگری از ناحیه خم پاره شدند. پس از بررسی متوجه شدیم بار خریداری شده از نوع ذوبی متفرقه با درصد کربن بسیار بالا بوده است. مورد دیگر، عدم وجود آج‌های عرضی استاندارد است. میلگردی که آج‌های آن در فرآیند نورد له شده باشد، ظرفیت پیوستگی با بتن را از دست می‌دهد. همچنین بحث زنگ‌زدگی‌های عمیق و پوسته‌ای (نه زردآب سطحی) یک خط قرمز آیین نامه ای است. استفاده از این میلگردهای فرسوده و اکسید شده که در انبار دلالان دپو بوده‌اند، یک اشتباه آماتور اما متاسفانه بسیار رایج است که جان بهره‌برداران را به خطر می‌اندازد.
