میلگرد حرارتی

میلگرد حرارتی چیست؟

میلگرد حرارتی یا آرماتور افت و حرارت، یک شبکه فولادی عموماً با قطرهای کوچک (مانند سایز ۶ یا ۸) است که در دال‌ها و سقف‌های بتنی برای مقابله با تنش‌های ناشی از تغییرات دمایی و جمع‌شدگی بتن در زمان گیرش قرار داده می‌شود و به عنوان انتخابی پیشرو برای جلوگیری از ترک‌خوردگی‌های گسترده و حفظ یکپارچگی دیافراگم سقف شناخته می‌شود.

خلاصه نکات کاربردی برای مهندسان و ناظران

• کنترل ترک‌های ناشی از جمع‌شدگی: بتن در حین خشک شدن و همچنین تحت تغییرات دمای محیط تمایل به کاهش حجم دارد. میلگرد حرارتی با تحمل تنش‌های کششی ایجاد شده، از بروز ترک‌های عمیق که می‌توانند به نفوذ آب و خوردگی آرماتورهای اصلی منجر شوند، جلوگیری می‌کند.
• الزام به جایگذاری صحیح در مقطع: برای عملکرد صحیح، این میلگردها منحصراً باید در یک‌سوم بالایی ضخامت دال بتنی (نزدیک به تار فوقانی) قرار گیرند تا بیشترین بازدهی را در کنترل عرض ترک‌ها داشته باشند.
• محدودیت‌های اجرایی و هندسی: اگرچه طراحی آن‌ها بر اساس حداقل‌های آیین‌نامه‌ای (مانند نسبت rho = 0.0018 برای فولاد با تنش تسلیم f_y = 400 مگاپاسکال) انجام می‌شود، اما آیین‌نامه‌ها محدودیت‌ها و شرایط بسیار سخت‌گیرانه‌ای برای فواصل این آرماتورها (حداکثر ۵ برابر ضخامت دال یا ۵۰۰ میلی‌متر) وضع کرده‌اند.

میلگرد حرارتی یا آرماتور افت و حرارت

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می‌کنم که بتن با تمام مقاومت فشاری فوق‌العاده‌اش، در برابر کشش بسیار آسیب‌پذیر است. میلگرد حرارتی که در مباحث مهندسی و مبحث نهم مقررات ملی ساختمان تحت عنوان آرماتور جمع‌شدگی و حرارت شناخته می‌شود، نماد محافظت از این متریال ترد است. وقتی نقشه‌های سازه را ورق می‌زنید، با شبکه‌هایی روبرو می‌شوید که شاید در تحمل بارهای ثقلی اصلی نقش مستقیمی نداشته باشند، اما در دنیای واقعی کارگاه و دوام سازه چه معنایی دارند؟ این آرماتورها به ما می‌گویند که شما با پدیده‌های فیزیکی اجتناب‌ناپذیری مانند هیدراتاسیون بتن و تغییرات دمای فصلی روبرو هستید که بدون حضور این شبکه فولادی، مقطع بتنی شما از هم گسیخته خواهد شد.

برای درک بهتر رفتار آرماتور حرارتی باید نگاهی دقیق به مکانیک محیط‌های پیوسته و رفتار بتن بیندازیم. در ساعات اولیه پس از بتن‌ریزی، تبخیر آب و واکنش‌های شیمیایی باعث کاهش حجم (Shrinkage) می‌شود. اگر این مقطع مقید باشد، تنش‌های کششی در بتن ایجاد می‌گردد. وقتی میلگرد حرارتی استاندارد در مقطع حضور دارد، این تنش‌های کششی را جذب کرده و اجازه نمی‌دهد عرض ترک‌ها از حد مجاز (معمولاً حدود 0.3 میلی‌متر) فراتر رود.

وجود شبکه متعامد از میلگردهای سایز کوچک (معمولاً تیپ A2 یا مفتول‌های نورد سرد) شناسه ظاهری این سیستم در سقف‌های تیرچه بلوک یا عرشه فولادی است. این شبکه، وظیفه ایجاد انسجام حداکثری در لایه پوششی بتن را بر عهده دارد. در کارگاه‌های ساختمانی، زمانی که با دال‌های عریض یا سقف‌های بزرگ مواجهیم، میلگرد حرارتی به عنوان راهگشا وارد عمل می‌شود. با این حال، به دلیل ضخامت کم این آرماتورها، مهندسان ناظر باید با حساسیت فوق‌العاده‌ای از له شدن یا تغییر مکان آن‌ها در حین بتن‌ریزی جلوگیری کنند.

بسیاری از پیمانکاران تصور می‌کنند به دلیل غیرباربر بودن (در بارهای ثقلی)، حذف یا کاهش این محصول توجیه اقتصادی دارد. این یک اشتباه تحلیلی بزرگ است. کاهش نامعقول این میلگردها، منجر به نفوذ رطوبت، افت شدید عملکرد دیافراگم صلب سقف در هنگام زلزله و هزینه‌های گزاف ترمیم در آینده می‌شود. شرکت ساختمانی صاد با درک عمیق این مزایای مهندسی، همواره بالاترین دقت را در اجرای این شبکه‌ها به خرج می‌دهد. ما در شرکت ساختمانی صاد، پیش از آغاز بتن‌ریزی، فواصل دقیق و ارتفاع نصب (استفاده از اسپیسر) را زیر ذره‌بین می‌بریم تا اطمینان حاصل کنیم که مقطع بتنی، یکپارچگی خود را در طول عمر مفید سازه حفظ خواهد کرد.

کاربرد میلگرد حرارتی در ساختمان و صنعت

شاید برای بسیاری از مهندسان جوان این سوال پیش بیاید که با وجود میلگردهای اصلی خمشی، چه نیازی به میلگرد حرارتی در دال‌های یک‌طرفه یا سقف‌های تیرچه بلوک داریم؟ پاسخ این نیاز، در رفع معضل همیشگی ترک‌های مویی و عمیق در سطح دال نهفته است. میلگرد حرارتی عمود بر جهت آرماتورهای اصلی خمشی قرار می‌گیرد تا مقطع را در برابر تنش‌های کششی ناشی از انقباض بتن یکپارچه نگه دارد. این ویژگی، آرماتور حرارتی را به جزء لاینفک سقف‌های دال تخت، تیرچه بلوک، وافل و عرشه فولادی تبدیل کرده است.

در کفه ترازوی ساختمان‌سازی، کاربرد این میلگردها صرفاً محدود به سقف‌ها نیست. استفاده از این شبکه در دیوارهای حائل بلند، کانال‌های انتقال آب و کف‌سازی‌های صنعتی (سوله‌ها) که دارای سطوح وسیع بتنی هستند، به شدت حیاتی است. این میلگردها توزیع یکنواخت تنش را تضمین کرده و از تمرکز تنش در یک نقطه خاص جلوگیری می‌کنند. با این حال، استفاده از آن‌ها نیازمند محاسبه دقیق نسبت آرماتور به سطح مقطع بتن (A_s/A_c) و تطابق با آخرین ویرایش‌های آیین‌نامه‌های بتن است.

نحوه تولید و انتخاب میلگرد حرارتی

فرایند تولید این مقطع فولادی اغلب به صورت کشش سرد یا نورد گرم برای قطرهای پایین (مانند ۵.۵، ۶، و ۸ میلی‌متر) در کارخانجات انجام می‌شود. برخلاف آرماتورهای قطور، در اینجا رسیدن به یک مفتول یا میلگرد انعطاف‌پذیر که قابلیت ایجاد شبکه‌های جوش‌شده (Mesh) یا بافته‌شده را داشته باشد، اهمیت دارد. شمش‌های فولادی با کربن پایین وارد خط نورد شده و به قطرهای بسیار ریز تبدیل می‌شوند.

راز عملکرد صحیح آرماتور حرارتی، در پیوستگی سطح آن با بتن نهفته است. اگرچه در گذشته از میلگردهای ساده (A1) استفاده می‌شد، اما امروزه مهندسان ترجیح می‌دهند از میلگردهای آجدار سایز پایین یا شبکه‌های پیش‌جوش‌شده (WWR) با مقاومت تسلیم بالاتر استفاده کنند تا درگیری مکانیکی بهتری با ماتریس بتن ایجاد شود.

مزایای آرماتور حرارتی

کنترل موثر ترک‌خوردگی بتن

• نقطه قوت بی‌بدیل میلگرد حرارتی، توزیع ریزترک‌ها و جلوگیری از تبدیل آن‌ها به ترک‌های عمیق و سازه‌ای است. این امر باعث افزایش چشمگیر دوام بتن و جلوگیری از نفوذ یون‌های مخرب به داخل مقطع می‌شود.

تامین یکپارچگی دیافراگم سقف

• در هنگام وقوع زلزله، سقف باید به عنوان یک دیافراگم صلب عمل کند. شبکه حرارتی با ایجاد پیوستگی در دال بتنی (به ویژه در سقف‌های تیرچه‌ای با بتن رویه ۵ سانتی‌متری)، انتقال یکنواخت نیروهای جانبی به عناصر باربر (دیوار برشی و قاب‌ها) را تضمین می‌کند.

جلوگیری از افتادگی و گسیختگی موضعی

• این شبکه فولادی در برابر بارهای متمرکز موضعی (مانند تجهیزات یا عبور افراد روی سقف) مقاومت پانچینگ و خمشی لایه نازک بتن را افزایش داده و از گسیختگی‌های محلی جلوگیری می‌کند.

معایب میلگرد حرارتی

حساسیت شدید اجرایی در کارگاه

• بزرگترین چالش، حفظ موقعیت این میلگردها در یک‌سوم بالایی ضخامت دال است. معمولاً در حین بتن‌ریزی به دلیل عبور کارگران، این میلگردها به کف قالب می‌چسبند و عملاً کارایی خود را در کنترل ترک‌های سطحی از دست می‌دهند.

خطر زنگ‌زدگی در پوشش‌های کم

• از آنجا که این میلگردها در بالاترین تراز سقف قرار می‌گیرند، در صورت عدم رعایت حداقل پوشش بتنی (کاور کاورینگ)، به سرعت در معرض رطوبت قرار گرفته و دچار خوردگی می‌شوند که این امر به ترک‌خوردگی مضاعف (Spalling) می‌انجامد.

تفاوت‌های فنی تولید و اجرای میلگرد حرارتی

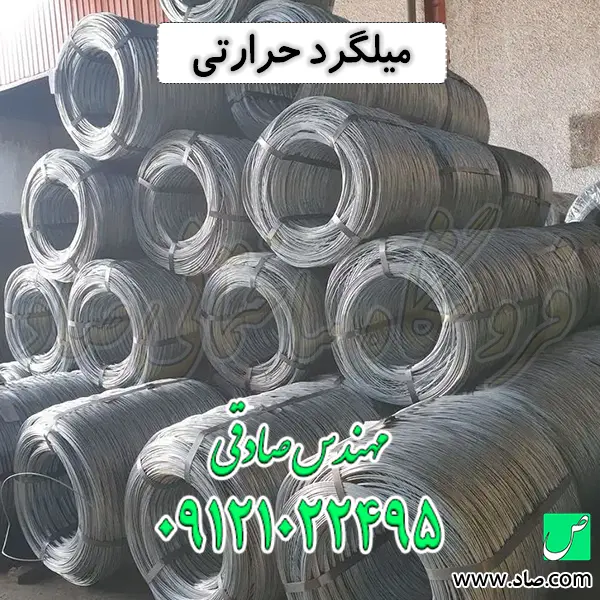

آرماتورهای حرارتی عموماً به صورت کلاف (Coil) یا شبکه‌های آماده (Mesh) به کارگاه منتقل می‌شوند. تفاوت اساسی اجرای این رده با فولادهای اصلی در این است که اتصالات آن‌ها معمولاً نیازی به محاسبات دقیق طول گیرداری خمشی ندارد و با سیم‌آرماتوربندی یا جوش نقطه‌ای برای حفظ موقعیت در کنار هم تثبیت می‌شوند.

ما در شرکت ساختمانی صاد، به مجریان توصیه می‌کنیم حتماً از اسپیسرهای مخصوص (فاصله‌نگهدار) با ارتفاع مناسب استفاده کنند تا شبکه حرارتی در کاور استاندارد قرار گیرد. افتادن این میلگردها روی بلوک‌ها یا عرشه فولادی، عملاً سرمایه‌گذاری شما برای خرید این متریال را به هدر می‌دهد.

راهنمای خرید میلگرد حرارتی

برای خرید میلگرد حرارتی، توجه به کیفیت و عدم وجود زنگ‌زدگی‌های پوسته‌ای بسیار مهم است، زیرا این مقاطع به دلیل قطر کم، در صورت خوردگی به سرعت سطح مقطع موثر خود را از دست می‌دهند. به عنوان یک طراح، توصیه می‌کنم به جای استفاده از میلگردهای ساده (A1) که چسبندگی ضعیفی با بتن دارند، از شبکه‌های پیش‌جوش‌شده (Wire Mesh) استاندارد یا میلگردهای آجدار سایز کوچک استفاده کنید. این انتخاب هندسی، توزیع ترک‌ها را بسیار یکنواخت‌تر می‌کند.

چرا جایگزینی میلگرد حرارتی با سیم‌آرماتوربندی یا حذف آن به شدت خطرناک است؟

متاسفانه در برخی کارگاه‌های غیرحرفه‌ای، مشاهده می‌شود که پیمانکاران برای کاهش هزینه‌ها، فاصله آرماتورهای حرارتی را بیش از حد مجاز افزایش داده یا بدتر از آن، از مفتول‌های نامناسب و ضایعاتی استفاده می‌کنند. تنش‌های ناشی از هیدراتاسیون بتن بسیار قدرتمند هستند؛ مقاومت کششی این شبکه‌ها باید با محاسبات A_s دقیقاً همخوانی داشته باشد. حذف یا تضعیف این شبکه، منجر به ایجاد ترک‌های موزاییکی وسیع روی سقف می‌شود که علاوه بر از بین بردن ظاهر کار، بستر مناسبی برای نفوذ آب باران (در سقف‌های بام) و اکسیداسیون سریع میلگردهای اصلی تیرچه‌ها فراهم می‌کند.

تجربه کارگاهی و اجرایی استفاده از میلگرد حرارتی

من مهندس صادقی هستم و در سال‌های نظارت کارگاهی، بارها اهمیت پنهان اما حیاتی میلگرد حرارتی را به چشم دیده‌ام. در یکی از پروژه‌های مسکونی، پیمانکار شبکه حرارتی سقف تیرچه بلوک را به درستی بافته بود، اما در روز بتن‌ریزی، به دلیل عدم استفاده از اسپیسر و عبور بی‌مهابا و مداوم تیم بتن‌ریز از روی سقف، تمامی میلگردهای حرارتی به کف قالب (روی یونولیت‌ها) چسبیده بودند.

پس از باز کردن قالب‌ها و گذشت چند هفته، شبکه‌ای از ترک‌های عمیق روی سطح بتن نمایان شد. دلیل آن کاملاً واضح بود: آرماتور حرارتی که باید در تار فوقانی (محل تجمع بیشترین تنش‌های کششی ناشی از افت بتن) قرار می‌گرفت، عملاً در تار خنثی یا فشاری مدفون شده بود و هیچ نقشی در کنترل ترک‌ها ایفا نکرد. این تجربه تلخ باعث شد تا به عنوان یک قانون کارگاهی، استفاده از اسپیسرهای پلاستیکی مخصوص و ایجاد مسیرهای چوبی موقت برای تردد کارگران را الزامی کنم. ما در شرکت ساختمانی صاد، با نظارت سخت‌گیرانه بر اجرای دقیق شبکه حرارتی و تامین متریال با کیفیت، تضمین می‌کنیم که سقف‌ها و دال‌های سازه شما، سالیان متمادی بدون ترک و نفوذپذیری، ایمنی و زیبایی خود را حفظ خواهند کرد.
