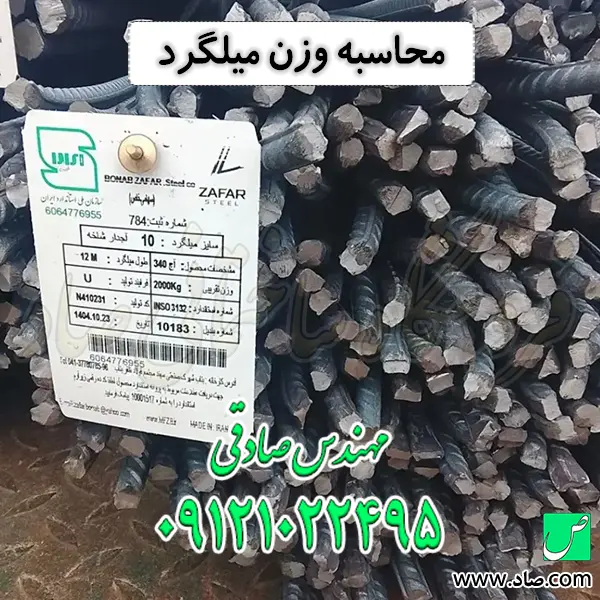

محاسبه وزن میلگرد

روش محاسبه وزن میلگرد و کنترل پرت مصالح چیست؟

محاسبه وزن میلگرد و کنترل پرت مصالح، فرآیند دقیق مهندسی در مرحله متره و برآورد و عملیات اجرایی است که هدف آن بهینه‌سازی مصرف فولاد، کاهش هزینه‌های مستقیم پروژه و جلوگیری از هدررفت سرمایه در قالب ضایعات برشکاری است. این فرایند با تکیه بر جدول اشتال، نقشه‌های نقشه سازه ای و مدیریت دقیق چیدمان میلگردها انجام می‌شود تا از مصرف مازاد یا ایجاد پرت‌های غیرمتعارف که مستقیماً سودآوری کارگاه را هدف قرار می‌دهند، جلوگیری شود.

وزن واحد طول میلگرد (بر حسب کیلوگرم بر متر) یکی از پارامترهای کلیدی در محاسبات سازه‌ای، برآورد مقادیر (متره‌برآورد) و کنترل کیفی مصالح ورودی به کارگاه است. بر اساس استاندارد ملی ایران (ISIRI 3132) و روابط تئوریک مهندسی، وزن استاندارد میلگردها از سایز ۸ تا ۳۶ بر پایه فرمول تجربی W وزن میلگرد (کیلوگرم) = 162 / (D قطر میلگرد به میلی‌متر به توان 2) ​× L طول میلگرد(متر)  (که در آن D قطر اسمی میلگرد بر حسب میلی‌متر است) محاسبه می‌شود.

در ادامه، جدول وزن واحد طول میلگرد به تفکیک سایز آورده شده است:

• وزن واحد طول میلگرد میلگرد سایز ۸: ۰.۳۹۵ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۱۰: ۰.۶۱۷ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۱۲: ۰.۸۸۸ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۱۴: ۱.۲۱ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۱۶: ۱.۵۸ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۱۸: ۲.۰۰ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۲۰: ۲.۴۷ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۲۲: ۲.۹۸ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۲۵: ۳.۸۵ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۲۸: ۴.۸۳ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۳۲: ۶.۳۱ کیلوگرم بر متر

• وزن واحد طول میلگرد میلگرد سایز ۳۶: ۷.۹۹ کیلوگرم بر متر

نکات تخصصی مهندسی و خرید در صنعت ساختمان

• تلورانس وزنی کارخانجات (اشتالی vs واقعی): وزن‌های فوق بر اساس جدول اشتال و چگالی استاندارد فولاد (7.85 گرم بر سانتیمتر مکعب) است. با این حال، بسیاری از کارخانجات داخلی محصولات خود را با تلورانس مجاز استاندارد تولید می‌کنند که ممکن است وزن شاخه‌های ۱۲ متری کمی با وزن تئوریک تفاوت داشته باشد. کنترل وزن شاخه‌های نمونه آرماتور در کارگاه پیش از تخلیه بار، الزامی است.

• بهینه‌سازی مصرف فولاد: در طراحی سازه‌های بتن‌آرمه، انطباق سایزهای مصرفی با نقشه‌های اجرایی و استفاده از جدول مصلحتی طرح اختلاط و جزئیات آرماتوربندی، از پرت مصالح جلوگیری می‌کند.

• تأمین تخصصی: برای پروژه‌های ساختمانی و عمرانی سراسر کشور، شرکت ساختمانی صاد آماده ارائه مشاوره مهندسی سازه و تأمین عمده و خرده انواع میلگرد استاندارد با برگه آنالیز کیفی و قیمت رقابتی است.

نکات مهندسی محاسبه وزن و مدیریت پرت

• وزن نظری در برابر وزن باسکول: در محاسبات مهندسی، از وزن تئوریک طبق فرمول ( W = D² × L162 ) استفاده می‌شود. در این فرمول W وزن میلگرد، D قطر میلگرد و L زول میلگرد است. اما در کارگاه باید اختلاف وزن باسکول با محاسبات نظری به دقت پایش شود. هرگونه تلرانس منفی بیش از حد استاندارد INSO 3132، به معنای کاهش سطح مقطع موثر و در نتیجه ضعف سازه‌ای است.

• پرت ذاتی (Cut-off Waste): در ساخت آرماتور خاموت بخشی از ضایعات میلگرد در برشکاری اجتناب‌ناپذیر است؛ اما مهندس کارگاه باید با چیدمان الگوهای برش، این عدد را از محدوده ۵٪ تا ۷٪ به کمتر از ۲٪ برساند.
• مدیریت جانمایی (Rebar Bending Schedule): تدوین دقیق لیستوفر (لیستوفر یا جدول ریز آمار) پیش از سفارش، از تبدیل شدن میلگردهای ۱۲ متری به قطعات غیرقابل استفاده جلوگیری کرده و ضریب پرت را به شدت کاهش می‌دهد.

راهنمای مدیریت مهندسی میلگرد در کارگاه

من مهندس صادقی هستم. در پروژه‌های بزرگ ساختمانی، میلگرد یکی از گران‌ترین اقلام تدارکاتی است. بسیاری از پیمانکاران تصور می‌کنند که با خرید میلگرد ارزان، هزینه پروژه کاهش می‌یابد؛ اما غافل از آنکه مدیریت صحیح پرتی‌ها و محاسبه دقیق وزن، می‌تواند تا ۱۰٪ از هزینه‌های اسکلت‌بندی را بدون تغییر در کیفیت کاهش دهد. کنترل وزن در کارگاه باید با ابزارهای دقیق و مطابق با جداول اشتال انجام شود تا از خریدهای مازاد (Over-ordering) جلوگیری شود.

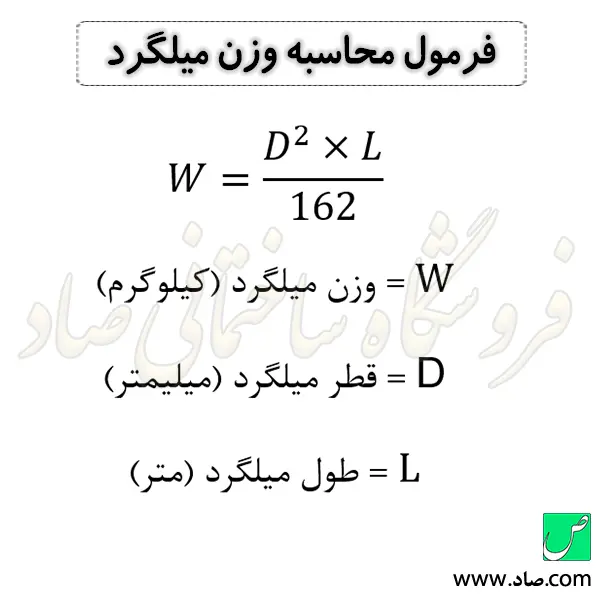

فرمول محاسبه وزن میلگرد

W = D² × L162

• W = وزن میلگرد (کیلوگرم)
• D = قطر میلگرد (میلیمتر)
• L = طول میلگرد (متر)

یکی از پرکاربردترین و سریع‌ترین فرمول‌های کارگاهی برای محاسبه وزن اسمی (نظری) مقاطع فولادی گرد، به ویژه میلگرد است. مخرج این کسر (عدد 162) در واقع یک عدد ثابت مهندسی است که از ساده‌سازی فرمول حجم استوانه و قرار دادن چگالی استاندارد فولاد (7850 کیلوگرم بر متر مکعب) به دست آمده است. تقریب زده شده است. نکته‌ی کلیدی مهندسی این است که این فرمول، وزن را برای یک استوانه‌ی کاملاً صاف محاسبه می‌کند. در دنیای واقعی کارگاه، عواملی مانند حجم و هندسه‌ی آج‌ها (Ribs)، میزان کربن و آلیاژ شمش فولاد، و خطای خط تولید نورد گرم (Hot Rolling) باعث بروز اختلافاتی بین این وزن تئوریک (نظری) و وزن واقعی (باسکول) می‌شوند. به همین دلیل، آیین‌نامه‌هایی مانند $INSO3132$، یک رواداری (Tolerance) وزنی مجاز (معمولاً بین $5\%$ تا 8%) را برای تولیدکنندگان در نظر می‌گیرند که یک مهندس مترور حرفه‌ای همواره باید این تلرانس را در محاسبات کنترل پرت و سفارش مصالح لحاظ کند.

مثال کارگاهی: محاسبه وزن یک شاخه میلگرد سایز ۱۶

طرح مسئله: فرض کنید در کارگاه آرماتوربندی، می‌خواهیم وزن یک شاخه استاندارد 12 متری از میلگرد سایز 16 (نمره 16) را پیش از ارسال به روی باسکول، به صورت تئوریک محاسبه کنیم.

اطلاعات مسئله:

• قطر میلگرد (D) = 16 میلیمتر
• طول میلگرد (L) = 12 متر

جایگذاری در فرمول:

W = 16² × 12162

مراحل محاسبه:

1. ابتدا قطر را به توان 2 می‌رسانیم:

256=16×16

2. عدد به دست آمده را در طول میلگرد ضرب می‌کنیم:

3072=12×256

3. در نهایت، حاصل را بر عدد ثابت 162 تقسیم می‌کنیم:

3072162 = 18.96

وزن اسمی یک شاخه 12 متری میلگرد نمره 16، دقیقاً 18.96 کیلوگرم است.

(نکته تجربی: اگر این شاخه میلگرد را روی باسکول کارگاه قرار دهید، طبق رواداری و تلرانس‌های مجاز آیین‌نامه INSO 3132، وزن واقعی آن باید عددی نزدیک به این مقدار، یعنی بین 18 تا 19.5 کیلوگرم باشد. اختلاف فاحش با این عدد، نشان‌دهنده غیر استاندارد بودن ضخامت یا چگالی فولاد مصرفی است).

مراحل گام به گام مدیریت وزن و کاهش پرت در کارگاه

1. متره دقیق و تهیه لیستوفر

اولین گام در مدیریت بهینه، تبدیل نقشه‌های سازه به لیستوفر دقیق است. در این مرحله طول دقیق هر قطعه (با در نظر گرفتن طول خم‌ها و قلاب‌ها) استخراج می‌شود. هرگونه خطای ۳ سانتی‌متری در تعداد ۱۰۰۰ شاخه، معادل ده‌ها کیلوگرم پرت اضافه است که در بلندمدت اثرات مالی سنگینی دارد.

2. استراتژی برش بهینه

میلگردها در طول‌های ۱۲ متری تولید می‌شوند. فرض کنید قطعاتی با طول‌های ۴.۳، ۴.۵ و ۳.۸ متر نیاز دارید. اگر بدون برنامه‌ریزی برش انجام شود، تکه‌های باقی‌مانده عملاً غیرقابل استفاده می‌شوند. با استفاده از الگوریتم‌های ساده یا نرم‌افزارهای چیدمان، می‌توان قطعات کوتاه را از دل پرت‌های قطعات بلند بیرون کشید.

3. استفاده از تکنولوژی کوپلر

در سایزهای بالای ۲۰، استفاده از اورلپ (وصله پوششی) بسیار پرهزینه است. علاوه بر هزینه پرت فولاد در اورلپ، تراکم میلگرد در چشمه اتصال باعث اختلال در ویبره بتن می‌شود. کوپلرها نه تنها مصرف میلگرد را کاهش می‌دهند، بلکه انتقال بار را بهبود می‌بخشند.

تاثیر مستقیم وزن بر هزینه نهایی پروژه

تفاوت وزن میلگرد استاندارد با میلگرد لاغر در بازار آهن برای یک پروژه با تناژ بالا، اختلاف هزینه‌ای چشم‌گیر ایجاد می‌کند. برای مثال، اگر میلگرد سایز ۱۶ استاندارد حدود ۱.۵۸ کیلوگرم بر متر باشد و محصول خریداری شده دارای وزن ۱.۴۵ باشد، نه تنها سازه شما با کسری سطح مقطع (A_s) مواجه است، بلکه کارفرما هزینه فولاد استاندارد را برای محصولی با مقاومت کمتر پرداخت کرده است. محاسبه

وزن دقیق کارگاهی و مقایسه آن با فاکتور خرید بر اساس تناژ باسکول، تنها راه مسدود کردن این روزنه ضرر مالی است. در واقع، فرمول تئوریک یک معیار ایده‌آل به ما می‌دهد، اما وزن واقعی هر شاخه 12 متری باید با تلرانس‌های مجاز آیین‌نامه‌ای (معمولاً بین 5% تا 8%) همخوانی داشته باشد. اگر محموله‌ای بیش از این مقدار سبک باشد، شما عملاً هزینه هوای میان آج‌ها را پرداخت کرده‌اید!

نقش حیاتی نقشه سازه ای در بهینه‌سازی مصرف

در پروژه‌های مدرن، دوران تکیه بر نقشه‌های فاز 2 سنتی و برش چشمی میلگردها توسط آرماتوربند به پایان رسیده است. نقشه سازه ای یا تهیه نقشه‌های کارگاهی دقیق (اغلب مبتنی بر مدل‌سازی اطلاعات ساختمان یا BIM)، تمام تداخلات آرماتورها در تیرها، ستون‌ها و به ویژه گره‌های متراکم (Beam-Column Joints) را پیش از اجرا نمایان می‌کند. با داشتن یک نقشه سازه ای بی‌نقص، نرم‌افزار به شما طول دقیق برش (Cut Length) را با احتساب خم‌های 90 یا 135 درجه و کسر مقادیر افزایش طول ناشی از خمش (Bend Deduction) می‌دهد. این یعنی هیچ میلگردی به دلیل “بلند بودن اشتباهی” در کارگاه بریده و دور انداخته نمی‌شود و ضریب پرت از 7% به زیر 3% کاهش می‌یابد.

تاثیر طول وصله بر افزایش پرت پنهان

وصله پوششی یا اورلپ، بزرگترین سارق خاموش میلگرد در اسکلت بتنی است! طبق آیین‌نامه ACI و مبحث نهم مقررات ملی ایران، طول گیرداری (L_d) و طول وصله (L_sp) تابعی از تنش تسلیم میلگرد (f_y)، مقاومت فشاری بتن (f’_c) و موقعیت آرماتور (آرماتور فوقانی یا تحتانی) است. در میلگردهای سایز بالا (مانند سایز 25 یا سایز 32)، طول اورلپ گاهی به بیش از 1.5 تا 2 متر می‌رسد. این بدان معناست که در هر شاخه 12 متری، شما تقریباً 15% از میلگرد را صرفاً برای همپوشانی هدر می‌دهید، بدون آنکه این بخش در تحمل نیروی کششی مازاد نقشی ایفا کند. مهندسان حرفه‌ای برای کاهش این پرت پنهان، وصله‌های مکانیکی (کوپلر) یا فورجینگ (جوش سر به سر) را جایگزین می‌کنند که علاوه بر کاهش شدید مصرف فولاد، تراکم بتن‌ریزی را نیز بهبود می‌بخشد.

تفاوت محاسبه وزن اسمی (نظری) و وزن واقعی (باسکول)

یک مهندس مترور دقیق می‌داند که برآورد اولیه پروژه بر اساس وزن اسمی جداول اشتال انجام می‌شود. اما در زمان خرید و اجرای کارگاه، ما با “وزن باسکول” سر و کار داریم. کارخانه‌های نورد فولاد معمولاً میلگردهای خود را در مرز پایین تلرانس استاندارد INSO 3132 تولید می‌کنند تا از نظر اقتصادی رقابتی باشند. به عنوان مثال، وزن اسمی یک متر میلگرد سایز 20 برابر با 2.47 kg/m است، اما وزن واقعی تولیدی ممکن است 2.35 kg/m باشد. اگر شما متره خود را بر اساس وزن اسمی محاسبه کنید و خرید را بر اساس تناژ انجام دهید، در پایان پروژه با کوهی از میلگردهای مازاد مواجه خواهید شد که سرمایه کارفرما را راکد کرده است. محاسبه ضریب تبدیل وزن اسمی به واقعی پیش از سفارش عمده، یک هنر مهندسی است.

مدیریت ضایعات و استفاده مجدد در کارگاه

حتی با بهترین نرم‌افزارهای بهینه‌سازی برش، تولید درصدی از ضایعات (Cut-offs) اجتناب‌ناپذیر است. اما پرت شدن به معنای دور ریختن نیست! مدیریت کارگاه باید برنامه‌ای دقیق برای استفاده از قطعات کوتاه داشته باشد. قطعات زیر 1 متر می‌توانند برای تولید خرک‌های آرماتور فونداسیون، سنجاقی‌های آرماتور ستون (Cross Ties)، رکابی‌ها و اسپیسرهای فولادی استفاده شوند. همچنین در دال‌ها و آرماتور دیوار حائل، می‌توان از قطعات متوسط برای آرماتورهای تقویتی موضعی آرماتور دیوار برشی بهره برد. جداسازی و دپوی منظم این قطعات بر اساس سایز و طول در گوشه‌ای از کارگاه، از تبدیل شدن آن‌ها به ضایعات آهنی و فروش به قیمت قراضه جلوگیری می‌کند.

چرا کنترل پرت در مقاطع با سایز بالا (Heavy Rebars) بحرانی‌تر است؟

در سایزهای پایین (مانند سایز 8 یا سایز 10) که عمدتاً برای خاموت‌زنی استفاده می‌شوند، قطعات به راحتی در ابعاد کوچک مصرف شده و پرت چندانی ایجاد نمی‌کنند. اما فاجعه زمانی رخ می‌دهد که شما با میلگردهای اصلی تیر و ستون (سایز سایز 22 به بالا) روبرو هستید. بریدن اشتباه 50 سانتی‌متر از یک میلگرد سایز سایز 25 معادل دور ریختن حدود 2 کیلوگرم فولاد خالص در هر برش است! در سازه‌های بلندمرتبه که هزاران برش در طول روز انجام می‌شود، این خطاهای کوچک تصاعدی شده و صدها میلیون تومان خسارت به بار می‌آورند. نظارت دقیق بر گیوتین‌ها و اره‌های نواری، و استفاده از تکنسین‌های برشکار ماهر برای سایزهای سنگین یک الزام مطلق است.

تجربیات کارگاهی در کاهش پرت برشکاری میلگرد

در یکی از پروژه‌های انبوه‌سازی شرکت ساختمانی صاد، با یک اسکلت بتنی به حجم 5000 تن فولاد مواجه بودیم. در فاز اول پروژه، پیمانکار اسکلت به دلیل استفاده از روش‌های سنتی برش و عدم تهیه لیستوفر یکپارچه، ضریب پرتی معادل 8.5% را ثبت کرد که فاجعه‌بار بود. با ورود تیم نظارت و تغییر استراتژی، ما دو اقدام حیاتی انجام دادیم:

• نخست، تمام طول‌های تقویتی تیرها که معمولاً طول‌های متغیری مانند 3.2 یا 4.8 متر داشتند، وارد نرم‌افزار بهینه‌ساز برش (Cut optimization) شدند. نرم‌افزار به ما الگوهایی داد که مثلاً از یک شاخه 12 متری، دقیقاً یک قطعه 4.8 متری و دو قطعه 3.6 متری استخراج شود تا پرتی به صفر برسد.
• دوم، اورلپ استاندارد میلگرد سایز سایز 25 ریشه‌های ستون را حذف کرده و از اتصال مکانیکی کوپلر رزوه استاندارد استفاده کردیم.

نتیجه این دو اقدام ساده اما مبتنی بر دانش مهندسی، کاهش ضریب پرت از 8.5% به 2.2% در فاز دوم پروژه بود. این یعنی صرفه‌جویی در مصرف صدها تن فولاد با ارزش! تجربه ثابت کرده است که کارگاه ساختمانی محل آزمون و خطا نیست؛ هر سانتیمتر برشی که بدون محاسبه و نقشه‌خوانی دقیق روی میلگرد انجام شود، برشی مستقیم بر پیکره بودجه پروژه و پایداری مالی کارفرماست.
