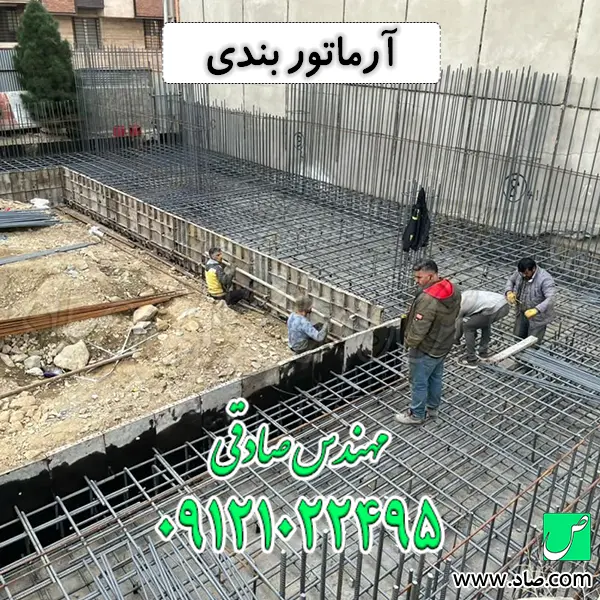

آرماتور بندی

آرماتور بندی چیست؟

آرماتور بندی فرایند برش، خم کاری، چیدمان و بستن شبکه های میلگرد فولادی با سیم مخصوص است تا اسکلت بتنی بتواند نیرو های کششی و برشی وارده را تحمل کرده و از فروپاشی ناگهانی سازه به طور کامل جلوگیری کند.

نکات مهندسی آرماتور بندی

• کاور بتن: تجربه کارگاهی نشان می دهد هرگز نباید از تکه سنگ یا سرامیک به عنوان اسپیسر استفاده کرد زیرا این مواد باعث ایجاد پل حرارتی، نفوذ رطوبت و در نهایت خوردگی وحشتناک میلگرد در داخل بتن می شوند.
• اورلپ آرماتور: وصله پوششی میلگرد در یک مقطع از تیر یا ستون به هیچ وجه نباید بیش از پنجاه درصد باشد و این وصله ها باید به صورت شطرنجی و متناوب در طول المان پخش شوند تا تمرکز تنش رخ ندهد.
• خاموت لرزه ای: قلاب انتهای خاموت ها و سنجاقی ها الزاما باید با زاویه صد و سی و پنج درجه خم بخورد تا در هنگام وقوع زلزله های شدید، هسته مرکزی بتن متلاشی نشده و میلگرد های طولی دچار کمانش نشوند.

راهنمای جامع آرماتور بندی (ضوابط مبحث نهم و ACI)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه و متخصص حوزه مقاطع فولادی. بتن به تنهایی ترد است. درست مثل شیشه. تحمل فشار آن عالی است اما در برابر کشش به راحتی تسلیم می شود. اما وقتی میلگرد درون آن قرار می گیرد ورق بر می گردد. این ترکیب جادویی، بتن آرمه را می سازد. در شرکت ساختمانی صاد، ما روزانه با تناژ بالایی از این محصولات سر و کار داریم و فروش این محصول کلیدی را با تضمین کیفیت آیین نامه ای انجام می دهیم. برخلاف کاتالوگ های تبلیغاتی که همه چیز را ایده آل نشان می دهند، کارگاه ساختمانی میدان جنگ است. اگر اصول آرماتور بندی طبق آیین نامه بتن ایران (مبحث نهم) و استاندارد ACI آمریکا به درستی پیاده نشود، بهترین متریال ها هم تبدیل به آوار خواهند شد.

مراحل گام به گام آرماتور بندی

فرایند تسلیح بتن یک شبه اتفاق نمی افتد و قطعا با کنار هم چیدن تصادفی چند شاخه فولاد نیز به دست نمی آید. همه چیز از یک نقشه بی جان روی کاغذ شروع می شود. ما در مهندسی به آن شاپ دراوینگ یا نقشه کارگاهی می گوییم. برخلاف نقشه های فاز دو سازه که صرفا مقاطع و خطوط تئوری را نشان می دهند، شاپ دراوینگ زبان مشترک، زنده و اجرایی بین طراح محاسب و اکیپ آرماتور بند است. در واقع آموزش آرماتور بندی اصولی از قدرت نقشه خوانی و درک رفتار سه بعدی گره ها آغاز می شود.

1. پیاده سازی نقشه و تهیه لیستوفر

در این مرحله پیش از آنکه حتی یک شاخه میلگرد از انبار شرکت ساختمانی صاد به پای کارگاه منتقل شود، طول دقیق برش ها، محل قرارگیری اورلپ ها و زوایای پیچیده خم کاری محاسبه می شود. تهیه جدول لیستوفر یک الزام مهندسی است. یک اشتباه ده سانتی متری در محاسبه طول مهاری یک آرماتور، می تواند باعث تداخل وحشتناک میلگرد ها در ناحیه چشمه اتصال شده و کل شبکه یک سقف دال را به هم بریزد. تجربه من ثابت کرده است که نود درصد پرت مصالح و ضایعات کارگاهی، ریشه در تنبلی پیمانکار در تهیه لیستوفر دقیق دارد.

2. برش و خم کاری مکانیکی سرد

اینجا دقیقا همان نقطه ای است که علم متالورژی به کمک مهندسی عمران می آید. برش میلگرد باید منحصرا با قیچی های هیدرولیک یا مکانیکی انجام شود. در مورد خم کاری، ضوابط مبحث نهم مقررات ملی ساختمان صراحتا اعلام می کند که خمش باید به صورت کاملاً سرد و حول یک شابلون با قطر استاندارد صورت گیرد. من بار ها در بازدید های کارگاهی دیده ام که پیمانکاران متخلف برای سرعت بخشیدن به کار و فرار از سختی خم کردن آرماتور های قطور سایز بیست و پنج به بالا، از حرارت مستقیم مشعل هواگاز استفاده می کنند. این یک جنایت مهندسی است! حرارت دادن فولاد دارای کربن بالا، ریز ساختار کریستالی آن را تغییر داده و مقطع را به شدت ترد و شکننده می کند. مهندس ناظر باید در مواجهه با این فاجعه پنهان، بدون کوچک ترین اغماضی دستور توقف کار و خروج آن آرماتور ها را از کارگاه صادر کند.

3. انتقال و جایگذاری در قالب

پس از آماده سازی و دسته بندی، شبکه های بافته شده یا شاخه های بلند با استفاده از تاورکرین یا جرثقیل به طبقات منتقل می شوند. یک نکته ظریف اجرایی در اینجا وجود دارد؛ نحوه تسمه انداختن به بار. اگر یک دسته میلگرد دوازده متری فقط از وسط مهار شود، وزن دو سر بار باعث شکم دادن و ایجاد تنش پسماند در فولاد می شود. پس از انتقال، مرحله جای گذاری در قالب ها آغاز می شود. در این گام، تنظیم دقیق فواصل و نصب رامکا ها (میلگرد های راهنما برای هم راستایی قالب ها) برای جلوگیری از دفرمگی و پیچش ستون ها در زمان بتن ریزی به شدت حیاتی است.

4. تثبیت شبکه و تامین کاور بتن

وقتی آرماتور ها در جای خود قرار گرفتند، باید توسط سیم های مفتولی حرارت دیده (آنیل شده) نمره یک و نیم میلی متر به یکدیگر کلاف شوند تا در برابر ضربات پمپ بتن و لرزش های شدید خرطومی ویبراتور مقاومت کنند. اما مهم تر از بستن گره ها، حفظ فاصله شبکه فولادی از بدنه قالب است. استفاده از لقمه های پلاستیکی یا بتنی استاندارد (اسپیسر) تنها راه تضمین کننده ایجاد پوشش بتنی مناسب است. اگر کاور بتن رعایت نشود، رطوبت محیطی در کمتر از چند ماه به سطح آرماتور نفوذ کرده و زنگ زدگی و انبساط حجمی فولاد، بتن رویه را به طور کامل متلاشی خواهد کرد.

5. کنترل نهایی و رفع آلودگی ها

آخرین گام پیش از صدور مجوز بتن ریزی، بازرسی چشمی و فیزیکی شبکه است. آرماتور بندی استاندارد باید عاری از هرگونه روغن قالب، گل و لای، گچ یا پوسته های عمیق زنگ زدگی باشد. برخلاف تصور عموم کارگران، زنگ زدگی سطحی و زرد رنگ که با دستمال پاک می شود مشکلی ندارد و حتی درگیری فولاد و بتن را بیشتر می کند، اما اگر روغن سوخته قالب بندی روی میلگرد ریخته باشد، پیوستگی مکانیکی بین بتن و فولاد به صفر می رسد و آن مقطع در زمان زلزله هیچ گونه بار کششی را تحمل نخواهد کرد.

در نهایت، اجرای صحیح این مراحل نیازمند حضور مستمر تکنسین های با تجربه و تامین مصالح با اصالت است. ما در شرکت ساختمانی صاد همواره تاکید می کنیم که خرید فولاد مرغوب تنها نیمی از مسیر ایمنی است؛ نیمه دیگر، پیاده سازی بی نقص همین جزئیات کارگاهی است که تفاوت یک سازه مقاوم و یک سازه آسیب پذیر را رقم می زند.

انواع گره در آرماتور بندی

اگر می پرسید گره زدن دستی چه اهمیتی دارد باید بگویم که این گره ها اسکلت شبکه فولادی را تا زمان گیرش بتن در جای خود ثابت نگه می دارند. استفاده از سیم مفتول نمره یک و نیم میلی متر برای این کار استاندارد است.

گره ساده

• رایج ترین نوع گره که برای اتصال میلگرد های اصلی به فرعی در شبکه های افقی مانند سقف دال و فونداسیون استفاده می شود. سرعت اجرای بالایی دارد اما گیرداری آن در برابر تکان های شدید پمپ بتن متوسط است.

گره صلیبی

• این گره محکم تر از گره ساده است. در مقاطعی که آرماتور ها قطور هستند یا شبکه میلگردی تحت فشار کارگران هنگام تردد قرار دارد، گره صلیبی مانع از لغزش و به هم خوردن فاصله ها می شود.

گره پشت گردنی

• تخصصی ترین نوع گره که در گوشه خاموت ها و برای اتصال آرماتور طولی ستون به خاموت استفاده می شود. این گره به گونه ای بافته می شود که سیم مفتول از پشت میلگرد اصلی دور زده و گیرداری فوق العاده ای در برابر نیرو های برشی ایجاد می کند.

رفتار سازه در بخش های مختلف به هیچ وجه یکسان نیست و به تبع آن، چیدمان و مهندسی شبکه فولادی نیز باید متناسب با این تنوع رفتاری تغییر کند. هر المان سازه ای، از پی تا بام، ماموریت منحصر به فردی در مسیر انتقال بار (Load Path) بر عهده دارد؛ یک عضو تحت فشار خالص است، دیگری خمش را تحمل می کند و عضو دیگر درگیر پیچش و برش است. در نتیجه، سایز میلگرد، تراکم، طول گیرداری و نحوه اورلپ ها باید دقیقاً پاسخگوی آنالیز تنش در همان نقطه باشد. شرکت ساختمانی صاد با تامین جامع انواع سایز های فولاد استاندارد و ارائه مشاوره های فنی، نیاز های پیچیده و مختلف این المان ها را در پروژه های عمرانی پوشش می دهد. اما برای اجرای یک سازه بی‌نقص، شناخت فلسفه مکانیکی هر عضو و چالش‌های اجرایی آن برای تیم مهندسی امری حیاتی است.

آرماتور بندی فونداسیون

در فونداسیون ها (به ویژه پی های گسترده یا رادیه)، ما با شبکه های حصیری ضخیم، متراکم و معمولاً دو لایه روبرو هستیم که وظیفه دارند بارهای متمرکز ناشی از ستون ها را به صورت یکنواخت در سطح خاک توزیع کنند. از منظر طراحی، فونداسیون تحت تاثیر لنگرهای خمشی شدید و نیروی خطرناک برش پانچ (Punching Shear) قرار دارد. مهم ترین چالش اجرایی در این بخش، اجرای صحیح و اصولی «خرک ها» (Standees) برای حفظ فاصله دقیق بین مش فوقانی و تحتانی است. در محاسبات بتن آرمه، پارامتری به نام عمق موثر یا d وجود دارد که فاصله دورترین تار فشاری تا مرکز سطح آرماتورهای کششی است. ظرفیت خمشی مقطع رابطه مستقیمی با این پارامتر دارد. اگر خرک ها از میلگردهای ضعیف (مثلاً سایزهای کمتر از 14 یا 16 میلی متر) ساخته شوند یا فواصل اجرای آن‌ها زیاد باشد، هنگام بتن ریزی، وزن سنگین بتن تازه و تردد کارگران باعث شکم دادن و نشست شبکه بالایی می شود. این اتفاق نه تنها کاور بتن را از بین برده و میلگرد را در معرض خوردگی سولفاتی خاک قرار می دهد، بلکه با کاهش پارامتر d، ظرفیت باربری فونداسیون را به شدت افت داده و سازه را مستعد گسیختگی می کند.

آرماتور بندی ستون

در ستون ها، داستان کاملاً متفاوت و به مراتب حساس تر است. ستون ها اعضای فشاری-خمشی هستند که تحت تاثیر نمودار اندرکنش P-M (نیروی محوری و لنگر خمشی) طراحی می شوند. علاوه بر تحمل بار ثقلی طبقات، ستون ها اصلی ترین سد دفاعی سازه در برابر نیروهای جانبی زلزله هستند. در هنگام زلزله، بیشترین انرژی در نواحی اتصال تیر به ستون (گره ها) و ریشه ستون ها مستهلک می شود که به آن نواحی «مفصل پلاستیک» (Plastic Hinge) می گویند. به همین دلیل، تراکم آرماتورهای عرضی (خاموت و سنجاقی) در این نواحی و همچنین در ناحیه وصله های پوششی (Lap Splices) به قدری بالا می رود که گاهی فاصله خاموت ها به کمتر از 10 سانتی متر می رسد. هدف از این تراکم بالا، تامین «محصورشدگی» (Confinement) هسته بتن و جلوگیری از کمانش آرماتورهای طولی است. اما این تراکم بالا یک چالش بزرگ اجرایی ایجاد می کند: عدم امکان عبور مناسب خرطومی ویبراتور. اگر در این نواحی از بتن با روانی مناسب (یا بتن خودتراکم SCC) و تکنیک های صحیح ویبره استفاده نشود، پدیده کرمو شدگی (شن نما شدن بتن) رخ داده و ستون در حساس ترین نقطه خود دچار ضعف سازه ای فاجعه باری خواهد شد.

آرماتور بندی تیر

تیرها اعضای خمشی اصلی سازه هستند که بار سقف را دریافت کرده و به ستون ها منتقل می کنند. رفتار تیر در طول دهانه یکنواخت نیست؛ بنابراین تمرکز ما بر روی توزیع هوشمندانه آرماتورهای طولی و عرضی است. در وسط دهانه تیرها، تحت بارهای ثقلی، لنگر خمشی مثبت حداکثر است؛ بنابراین میلگردهای تقویتی کششی در تار تحتانی تعبیه می شوند. اما هرچه به سمت تکیه گاه ها (ستون ها) نزدیک می شویم، لنگر خمشی معکوس شده و لنگر منفی حاکم می شود، لذا نیاز به آرماتورهای تقویتی در تار فوقانی داریم. از سوی دیگر، نیروی برشی در نزدیکی تکیه گاه ها به حداکثر مقدار خود (V_u) می رسد. به همین جهت، مقاومت برشی مقطع که ترکیبی از مقاومت بتن (V_c) و مقاومت فولاد (V_s) است، باید با اجرای دقیق خاموت ها با فواصل کم در یک سوم ابتدایی و انتهایی تیر تامین شود. اجرای صحیح خم 135 درجه لبه خاموت ها و رعایت دقیق طول مهاری (L_d) میلگردهای طولی در داخل مفصل، مرز بین یک تیر شکل‌پذیر و یک تیر شکننده را تعیین می کند.

آرماتور بندی گره تیر به ستون

بیایید از زبان یک متخصص سازه صحبت کنیم. چشمه اتصال یعنی همان مکانی که تیر ها از چند جهت به ستون می رسند. در زلزله ها، این ناحیه بالاترین تنش های رفت و برگشتی را تحمل می کند. ضوابط ادامه دادن خاموت های ستون در داخل ضخامت تیر طبق آیین نامه کاملاً اجباری است.

تجربه من در سال ها نظارت نشان می دهد که پیمانکاران برای فرار از زحمت، اغلب از اجرای خاموت در گره تیر به ستون طفره می روند. در اواسط سال گذشته در یک پروژه مسکونی هشت سقف، متوجه شدم که اکیپ اجرایی به دلیل تراکم بالای میلگرد های تیر، خاموت های ستون را در ناحیه چشمه اتصال به طور کامل قطع کرده اند تا بتن راحت تر عبور کند. بهانه آن ها این بود که بتن کرمو می شود. من بلافاصله مجوز بتن ریزی را لغو کردم. چرا؟ چون در صورت وقوع زلزله، به دلیل نبود محصور شدگی در این ناحیه، مفصل پلاستیک به جای تیر در ستون تشکیل شده و کل طبقه روی سر ساکنین فرو می ریزد. راه حل مهندسی این بود که از بتن با سنگدانه ریز تر و فوق روان کننده استاندارد استفاده کنیم، نه اینکه صورت مسئله که همان حذف فولاد برشی بود را پاک کنیم.

آرماتور بندی سقف

سقف ها علاوه بر تحمل بارهای زنده و مرده کف، وظیفه بسیار مهم «عملکرد دیافراگمی» را بر عهده دارند؛ یعنی باید نیروی زلزله را به صورت یکپارچه بین تمام ستون ها و دیوارهای برشی تقسیم کنند. جزئیات آرماتور بندی سقف بسته به سیستم باربر (دال بتنی توپر، وافل، تیرچه بلوک یا عرشه فولادی) متغیر است. در دال های دوطرفه، ما با دو شبکه متعامد مش بندی سر و کار داریم که باید هم در برابر خمش های دوطرفه مقاومت کنند و هم نیروی برش پانچ در اطراف ستون ها را (در صورت عدم وجود تیر آویزدار) خنثی نمایند. اما فارغ از نوع سقف، یکی از مهم ترین دغدغه های مهندسی، اجرای آرماتورهای حرارتی و جمع‌شدگی (Shrinkage and Temperature Reinforcement) است. بتن تازه در فرایند هیدراتاسیون و از دست دادن رطوبت، دچار افت حجمی می شود. اگر میلگردهای حرارتی با سایز و فواصل محاسبه شده معمولا با رعایت حداقل نسبت آرماتور به درستی در تار فوقانی دال اجرا نشوند، سطح سقف مملو از ترک های ریز و درشت خواهد شد که نه تنها یکپارچگی دیافراگم را زیر سوال می برد، بلکه مسیر نفوذ عوامل مخرب به عمق بتن را باز می کند.

قیمت گذاری آرماتور بندی

برآورد هزینه اجرای اسکلت بتنی و تعیین دقیق دستمزد اکیپ آرماتور بند، یک عدد ثابت و از پیش تعیین شده در دفترچه فهرست بها نیست؛ بلکه تابعی از متغیرهای فنی، دیتیلینگ نقشه‌ها و شرایط خاص هر کارگاه است. برای کارفرمایان و مهندسین مترور، شناخت این پارامترها جهت مدیریت بودجه پروژه الزامی است. اولین عامل تعیین‌کننده، ارتفاع طبقات و تراز ارتفاعی پروژه است. کار در ترازهای بالاتر نه تنها نیازمند رعایت سخت‌گیرانه‌تر پروتکل‌های ایمنی (HSE) است، بلکه به دلیل افت راندمان نیروی انسانی و چالش‌های انتقال مصالح با تاورکرین به طبقات فوقانی، مستقیماً نرخ دستمزد پیمانکار را افزایش می‌دهد.

دومین پارامتر کلیدی در قیمت‌گذاری، سیستم باربر ثقلی و نوع سقف است. میزان سختی کار در سقف‌های مختلف زمین تا آسمان تفاوت دارد. به عنوان مثال، اجرای مش‌بندی متراکم و دو لایه در یک سقف دال بتنی دوطرفه یا جای‌گذاری دقیق قالب‌ها در سقف وافل، نیازمند مهارت بالا، برشکاری‌های متعدد و صرف زمان بسیار بیشتری نسبت به اجرای یک سقف تیرچه بلوک سنتی است. طبیعتاً این پیچیدگی فنی و افزایش زمان اجرا، قیمت تمام شده آرماتور بندی در هر متر مربع را بالا می‌برد.

عامل سوم که معمولاً از چشم سازندگان پنهان می‌ماند، تراکم آرماتور و پیچیدگی نقشه‌های سازه‌ای است. پروژه‌هایی که برای مقاومت در برابر زلزله از دیوارهای برشی با المان‌های مرزی متراکم استفاده می‌کنند، یا دارای تیرهای عمیق و گره‌های اتصالی شلوغ هستند، به دلیل وزن بالای فولاد مصرفی در هر متر مکعب بتن (افزایش نسبت فولاد به بتن)، نیازمند نفر-ساعت بسیار بالاتری نسبت به قاب‌های خمشی ساده هستند. علاوه بر این، استفاده از میلگردهای سایز بالا (مثلاً قطر 25 به بالا) فرایند برش و خم‌کاری سرد را دشوارتر کرده و استهلاک تجهیزات اکیپ اجرایی را بالا می‌برد که تمامی این موارد، در نهایت فرمول محاسبه دستمزد نهایی آرماتور بندی را تغییر خواهند داد.

بهینه سازی هزینه آرماتور بندی

در پروژه های بزرگ، ضایعات فولاد می تواند ضرر های میلیاردی به همراه داشته باشد. خرید هوشمندانه از مراجع معتبری مانند شرکت ساختمانی صاد می تواند شروع خوبی باشد، اما مدیریت مصرف در پای کار هنر یک مدیر پروژه است.

1. لیستوفر دقیق: پیش از هرگونه برش کاری، تهیه جدول لیستوفر که در آن طول، سایز و شکل دقیق هر قطعه محاسبه شده است، الزامی است. این جدول به ما نشان می دهد چگونه از یک شاخه دوازده متری بیشترین استفاده را ببریم.
2. مدیریت ضایعات: هرگز تکه های برش خورده را دور نریزید. از طول های کوتاه تر می توان برای ساخت سنجاقی ها، خرک ها و رامکا ها استفاده کرد. برنامه ریزی صحیح می تواند پرت فولاد را از هشت درصد به زیر سه درصد کاهش دهد.
3. استفاده از وصله های مکانیکی: برای میلگرد های سایز بالای بیست و دو میلی متر، استفاده از اورلپ به هیچ وجه اقتصادی نیست. جایگزین کردن اورلپ با کاپلر (وصله مکانیکی رزوه ای) نه تنها تراکم آرماتور را کاهش می دهد بلکه به شدت در وزن نهایی اسکلت صرفه جویی می کند.

آرماتوری بندی با گره زدن دستی یا دستگاه های اتوماتیک

مقایسه سرعت این دستگاه ها با یک کارگر ماهر نشان می دهد که ابزار شارژی می تواند یک گره را در کمتر از یک ثانیه ببندد، در حالی که سریع ترین آرماتور بند ها به سه تا پنج ثانیه زمان نیاز دارند. اما یک چالش مهندسی در اینجا وجود دارد. تجربه کارگاهی من ثابت کرده است که گره زن های شارژی، علیرغم سرعت بالا، گاهی نمی توانند سفتی و تنش لازم را در سیم مفتول ایجاد کنند. در شبکه های سنگین فونداسیون، زمانی که کارگران روی شبکه راه می روند، گره های دستگاهی مستعد شل شدن هستند. بنابراین، در حال حاضر این ابزار ها برای مش بندی های سبک سقف بسیار عالی عمل می کنند، اما برای گره های ساختاری در تیر ها و ستون های اصلی، هنوز هم مهارت دست و انبر آرماتور بندی کارگر ماهر حرف اول را می زند.

در نهایت، آرماتور بندی ترکیبی از علم مقاومت مصالح، هنر مدیریت کارگاه و تجربه میدانی است. چه به دنبال تامین مصالح استاندارد از شرکت ساختمانی صاد باشید و چه در حال نظارت بر یک پروژه برج سازی، درک عمیق رفتار فولاد در دل بتن، کلید ساختن سازه هایی است که در برابر خشم طبیعت ایستا و پابرجا باقی بمانند.

تجربیات کارگاهی آرماتور بندی

رد شدن کار توسط دستگاه نظارت کابوس هر پیمانکاری است. اما دلایل این توقف کار چیست؟ خاموت بندی غیر اصولی یکی از اصلی ترین دلایل است. فاصله خاموت ها در نواحی بحرانی (نزدیک تکیه گاه ها) باید فشرده تر باشد اما کارگران به اشتباه فواصل را در کل طول تیر یکسان در نظر می گیرند. مورد دیگر، عدم رعایت کاور یا پوشش بتنی است. میلگردی که به قالب چسبیده باشد، ظرف چند سال زنگ زده و با افزایش حجم، بتن را می ترکاند. همچنین بحث اورلپ در نواحی کششی تیر ها یک خط قرمز آیین نامه ای است. وصله کردن میلگرد در وسط دهانه تیر (جایی که بیشترین لنگر خمشی وجود دارد) یک اشتباه آماتور اما بسیار رایج است.

آرماتوربندی ساختمان چیست؟

آرماتوربندی ساختمان سیستمی یکپارچه از برش، خم، چیدمان، وصله و بستن شبکه میلگرد در اعضای بتنی است که وظیفه تامین مقاومت کششی، کنترل ترک، انتقال نیرو بین بتن و فولاد، ایجاد رفتار شکل پذیر در تیر و ستون، و تضمین عملکرد سازه ای اسکلت بتن ارمه را بر عهده دارد.

نکات مهندسی طراحی و اجرای آرماتوربندی ساختمان

• محاسبات پوشش بتن و موقعیت شبکه: تجربه کارگاهی نشان میدهد هرگز نباید آرماتوربندی ساختمان را بدون کنترل پوشش حداقل، فاصله خاموت و موقعیت میلگرد طولی اجرا کرد. عملکرد ایمن و جلوگیری از خوردگی و نمایان شدن فولاد ارتباط مستقیمی با اسپیسر استاندارد، بستن دقیق و مراقبت هنگام بتن ریزی دارد.
• سیستمهای وصله و انتقال نیرو (Lap Splice and Anchorage): طراحی طول اورلپ، قلاب انتهایی و محل قطع میلگرد باید به گونه ای باشد که از پدیده های مخربی نظیر لغزش میلگرد، ترکهای موضعی و ضعف در نواحی لنگر منفی جلوگیری شود تا انتقال نیرو همواره یکنواخت و قابل اطمینان بماند.
• سیستم کنترل فاصله و گیرداری شبکه (Spacing and Fixity): بستن تقاطعها با سیم ارماتوربندی و تثبیت شبکه در برابر رفت و امد کارگری ضروری است. عدم تثبیت صحیح باعث جابجایی میلگرد، کاهش پوشش و افت ظرفیت خمشی و برشی پس از بتن ریزی میشود.

تحلیل جامع استانداردها و ایین نامه های آرماتوربندی ساختمان در صنعت ساختمان

آرماتوربندی ساختمان به عنوان اسکلت فولادی پنهان در بتن ارمه، نیازمند رعایت دقیق استانداردهای مهندسی و ایین نامه های ملی و بین المللی است. این استانداردها مسیر مشخصی را برای تضمین مقاومت خمشی و برشی، مدیریت خطرات خوردگی، و اطمینان از عملکرد صحیح وصله و قلاب ارائه میدهند. جدول ارائه شده، مجموعه ای جامع از مراجع معتبر و دستورالعملهای اجرایی را در قالب کاربردهای مختلف ارماتوربندی به نمایش میگذارد. در اینجا مهمترین نکات فنی و مهندسی این استانداردها را در قالب بخشهای تخصصی بررسی میکنیم.

نقش مبحث نهم و استانداردهای ملی در تضمین کیفیت آرماتوربندی ساختمان

مبحث نهم مقررات ملی و استانداردهای ملی ایران به عنوان مراجع قانونی طراحی و اجرای بتن ارمه، نقش حیاتی در حفظ کیفیت آرماتوربندی ساختمان دارند. این مباحث اطمینان میدهند که پوشش بتن، فاصله خاموت و طول وصله در محدوده مجاز قرار گیرد. شبکه ای که بدون کنترل پوشش و با فاصله بیش از حد اجرا شود مستعد خوردگی و ضعف سازه ای است و طبق این ضوابط نیازمند اصلاح پیش از بتن ریزی میباشد.

استانداردهای بین المللی ACI 318 و الزامات جزئیات ارماتور

ایین نامه ACI 318 جزو مهمترین مراجع فنی در حوزه آرماتوربندی ساختمان است. بر اساس این ضوابط، میلگرد باید با فاصله محدود، قلاب استاندارد و وصله در محل مناسب تامین شود. همچنین طول مهاری و زاویه خم به شدت رصد میشود تا از لغزش میلگرد تحت بارهای بهره برداری و لرزه ای جلوگیری گردد.

وظیفه استانداردهای ASTM در مدیریت مشخصات مکانیکی میلگرد

استانداردهای ASTM، استفاده از میلگرد مناسب برای آرماتوربندی ساختمان را با مشخصات مکانیکی مشخص میشناسند. این استانداردها ایجاب میکند که تنش تسلیم، ازدیاد طول و قابلیت خم میلگرد با گواهی کارخانه مطابقت داشته باشد. انتقال و انبارش نیز باید به گونه ای باشد که زنگ زدگی شدید و ترک در ناحیه خم پیش از نصب رخ ندهد.

اهمیت استانداردهای ایمنی OSHA برای اکیپ ارماتوربند

اجرای آرماتوربندی ساختمان عملیاتی با پتانسیل خطر برش، جراحت و سقوط است. استانداردهای OSHA تضمین کننده ایمنی کارگران هنگام برش، خم و بستن شبکه روی اسکلت و کار در ارتفاع هستند. کار بدون دستکش، عینک و هارنس، به دلیل خطر بریدگی و سقوط، بدون تجهیزات حفاظت فردی و ناظر اکیدا ممنوع است.

نگاهی مهندسی به تجهیزات برش خم و شبکه های آرماتوربندی ساختمان

در سیستمهای آرماتوربندی ساختمان، اجزای اجرایی (برش، خم، قلاب، سیم ارماتوربندی) و شبکه های طولی و عرضی تیر، ستون، دیوار و دال، عناصر اصلی شکل دهنده به عملکرد سازه ای هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از جابجایی شبکه هنگام بتن ریزی، افت پوشش بتن، و تامین یکپارچگی عضو در طول زمان، در جایگاه اصلی تضمین کیفیت پروژه های بتنی قرار دارند.

اهمیت فاصله گذاری و رفتار خمشی و برشی در اعضا

آرماتوربندی ساختمان با تکیه بر قطر، تعداد شاخه، فاصله و نوع قلاب، ظرفیت خمشی، برشی و محصورسازی را تامین میکند. محاسبه دقیق فاصله در ناحیه بحرانی و انتخاب قطر مناسب الزامی است. فاصله بیش از حد باعث ضعف برشی میشود و پوشش ناکافی فقط ظاهر را تامین میکند بدون بهبود دوام.

بهترین ازمونهای کنترل کیفیت: قطر، خم و گواهی میلگرد

کنترل کیفیت آرماتوربندی ساختمان در مرحله پیش از بتن ریزی فوق العاده حساس است. ازمون چشمی قلاب و ترک خم، کنترل قطر و وزن واحد طول و بررسی گواهی کارخانه انجام میشود تا از تطابق مشخصات مکانیکی اطمینان حاصل شود. همچنین بررسی فاصله، پوشش و بستن تقاطعها برای اطمینان از پایداری شبکه انجام میگیرد.

اهمیت اسپیسر استاندارد و پرهیز از زیرسازی غیراصولی

اجرای شبکه بدون اسپیسر یا با سنگ و آجر شکسته یکی از مهمترین عوامل کاهش پوشش و نمایان شدن ارماتور است. تیمهای نظارتی شرکت ساختمانی صاد، آرماتوربندی ساختمان بدون اسپیسر پلاستیکی یا بتنی استاندارد را اکیدا ممنوع کرده و تثبیت پوشش و بستن صحیح را به شدت کنترل و الزام میکنند.

راهنمای جامع اجرای شبکه ارماتور (ضوابط اجرایی)

برای استقرار یک شبکه پایدار، کنترل فاصله، بستن به ارماتور متقاطع و تثبیت در برابر رفت و امد کارگری الزامی است. جابجایی میلگرد هنگام عبور اکیپ بتن ریزی میتواند پوشش و فاصله را به شدت تحت تاثیر قرار دهد. شرکت ساختمانی صاد با تسلط کامل بر ضوابط آرماتوربندی ساختمان، اجرای شبکه را مطابق با بالاترین استانداردهای مهندسی تضمین مینماید تا خطر خوردگی، ضعف خمشی و نمایان شدن فولاد به حداقل برسد.

جمع بندی و راهنمای مهندسی برای انتخاب جزئیات بهینه

درک درست از نوع عضو، سطح لرزه خیزی و نیاز محصورسازی، تعیین کننده انتخاب بین شبکه دستی کارگاهی، قطعات پیش ساخته و جزئیات ترکیبی است. سیستم آرماتوربندی ساختمان باید حداقل پاسخگوی پوشش، فاصله حداکثر و قلاب استاندارد باشد تا ضعف سازه ای پروژه را دچار هزینه ترمیم نکند. نمونه های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که خطرات ناشی از ضعف ارماتوربندی را به حداقل میرساند.

مزایای سیستمهای آرماتوربندی ساختمان (مهندسی شده و کنترل شده)

1. مدیریت مقاومت سازه ای و توجیه اجرایی بالا

• آرماتوربندی ساختمان به دلیل نقش مستقیم در تحمل کشش، برش و کنترل ترک، امکان افزایش ایمنی اسکلت بتن ارمه را فراهم میکند. در پروژه های لرزه خیز و دهانه های بحرانی این دوام ارزش اجرایی بالایی دارد.

2. ارتقای شکل پذیری و کنترل کیفیت (QA/QC)

• استفاده از جزئیات استاندارد، فاصله گذاری دقیق و قلاب صحیح، خطای شکست ترد و کمانش میلگرد طولی را نسبت به اجرای سرسری کاهش میدهد. این نظم باعث میشود رفتار نهایی شکل پذیرتر و قابل اطمینان باشد.

3. انعطاف در جزئیات اجرایی و تنوع قطر

• در سیستمهای آرماتوربندی ساختمان، انتخاب قطرهای رایج و ارایش یک لایه، دو لایه یا شبکه ترکیبی با جزئیات اجرایی مشخص امکان پذیر است. امکان اصلاح موضعی پس از بازدید نیز با افزودن میلگرد تقویتی قابل مدیریت است.

4. سرعت مناسب با اکیپ ماهر و کاهش وابستگی به جزئیات ناقص

• اکیپهای مجرب توانایی بستن متراژهای قابل قبول در روز را دارند. این روش برای پروژه هایی که نیاز به شبکه دقیق، قابل تنظیم و منطبق با بازشوها و اتصالات دارند، یک گزینه عملی و رایج محسوب میشود.

معایب و چالشهای اجرای سیستم آرماتوربندی ساختمان

1. هزینه های اجرایی وابسته به مهارت و کیفیت مصالح

• اجرای آرماتوربندی ساختمان نیازمند اکیپ ارماتوربند ماهر و میلگرد استاندارد است. برای پروژه های با بودجه محدود و نیروی کم تجربه، این روش ممکن است پرهزینه تر از اجرای سرسری ظاهر شود اگر پوشش و فاصله درست رعایت نشود.

2. نیاز به تثبیت شبکه و زمان بندی دقیق بتن ریزی

• عملیات ارماتوربندی نیازمند بستن صحیح تقاطعها، کنترل فاصله و جلوگیری از جابجایی هنگام بتن ریزی است. همچنین باید پوشش بتن کنترل شود. در کارگاههای شلوغ و با رفت و امد زیاد، برنامه ارماتوربندی با اسیب مواجه میشود.

3. وابستگی به انبارش صحیح و کیفیت خم

• سیستمهای آرماتوربندی ساختمان نیازمند نگهداری دور از رطوبت و کنترل کیفیت خم هستند. در صورت کوچکترین ضعف در انبارش یا ترک در ناحیه قلاب، پس از نصب کاهش عملکرد و خوردگی زودرس ظاهر شده و نیاز به تعویض الزامی میشود.

4. حساسیت به پوشش بتن، جابجایی و ضربه اجرایی

• در صورت نزدیک شدن شبکه به قالب یا له شدن اسپیسر، پوشش کاهش مییابد. همچنین راه رفتن بی ضابطه روی شبکه میتواند به جابجایی میلگرد و هزینه اصلاح منجر گردد.

تجهیزات و متعلقات مورد استفاده در آرماتوربندی ساختمان

انتخاب دقیق نوع تجهیزات و متریال در کیفیت نهایی شبکه ارماتور نقش حیاتی دارد و باید کاملا منطبق با نوع عضو، سطح لرزه خیزی و شرایط کارگاهی باشد. مصالح مختلفی در بازار ارماتوربندی وجود دارد، اما دو مکانیزم مرسوم به ترتیب آرماتوربندی سنتی کارگاهی و آرماتوربندی با قطعات پیش ساخته هستند که بر اساس مشخصات مهندسی پروژه انتخاب میشوند.

اجرای برش و خم در محل برای بسیاری از پروژه های متعارف کاربرد دارد. در شرایطی که کارفرما قصد افزایش یکنواختی ابعاد و سرعت نصب را دارد، این سیستمها با مجهز شدن به خاموت و شبکه پیش ساخته و کنترل کارخانه ای قلاب، گزینه ای رایج و پایدار برای آرماتوربندی ساختمان هستند.

در مقابل، تجهیزات جانبی نظیر قیچی برش، دستگاه خم، سیم ارماتوربندی، اسپیسر پلاستیکی یا بتنی و متر کنترلی، توانایی عالی در مدیریت فاصله و پوشش دارند و از جابجایی شبکه جلوگیری میکنند. این ابزارها با تثبیت موقعیت میلگرد روی اسکلت، کیفیت نهایی پوشش بتن را حفظ میسازند. در پروژه هایی که متراژ بالا یا جزئیات لرزه ای سخت مطرح است، پیش ساخت قطعات و مونتاژ کنترل شده تنها گزینه مهندسی و اقتصادی محسوب میشود.

علاوه بر انتخاب نوع شبکه، کیفیت قلاب، بستن تقاطعها و فاصله اسپیسرها از عوامل تاثیرگذار بر عمر مفید عضو است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان اجرایی، بر اساس سطح جزئیات سازه ای و استانداردهای روز، بهترین انتخاب سیستمهای آرماتوربندی ساختمان را انجام میدهد؛ این رویکرد باعث کاهش چشمگیر ضعف پوشش و افزایش کیفیت تحویل اسکلت میشود.

اهمیت کیفیت خم قلاب، اسپیسر و سیستمهای تثبیت شبکه

بسترهای اجرایی و زیرساختهای ارماتوربندی در سیستمهای اسکلت بتنی بسیار حساس هستند، زیرا پدیده هایی نظیر جابجایی شبکه، کاهش پوشش، باز شدن قلاب و ضعف وصله همواره انها را تهدید میکند. یک زیرساخت استاندارد برای آرماتوربندی ساختمان باید دارای ویژگیهای کیفی دقیق باشد که تاثیر مستقیمی بر دوام عضو دارد.

• جنس و کیفیت میلگرد: تامین باید با میلگرد دارای گواهی و مشخصات مکانیکی مطابق استاندارد انجام شود. ضعف کیفیت یا ترک در خم باعث کاهش عملکرد شبکه میگردد.
• قلاب و قطع باز بودن شبکه: استفاده از خاموت و قلاب بدون جزئیات استاندارد اکیدا ممنوع است. تکیه بر قلاب کوتاه در نواحی بحرانی باعث باز شدن و افت ظرفیت میشود.
• بستن تقاطعها: در شبکه های تیر، ستون و دال، تمامی تقاطعها باید با سیم مناسب بسته شوند تا از جابجایی هنگام بتن ریزی جلوگیری گردد.
• انبارش و حفاظت سطحی: نگهداری بندیلها و قطعات اماده روی سکو و دور از رطوبت باید کنترل شود تا خوردگی زودرس و اسیب به ناحیه خم رخ ندهد.

بی توجهی به این مشخصات در بسیاری از پروژه ها باعث مشکلاتی همچون نمایان شدن ارماتور، ترکهای سازه ای، و در نهایت نارضایتی بهره بردار میشود که نیازمند مقاوم سازی پرهزینه خواهد بود.

مراحل گام به گام استقرار و بهره برداری از آرماتوربندی ساختمان

1. طراحی نقشه های اجرایی، انتخاب قطر و کنترل فاصله

• اولین و حیاتی ترین گام، بررسی نقشه های سازه ای، تعیین قطر و تعداد میلگرد، مسیر وصله ها و انتخاب نوع قلاب بر اساس جزئیات اجرایی است.

2. تامین، انبارش و برش خم میلگرد

• پس از دریافت گواهی، میلگردها انبار و برش میشوند. سپس طولها، زاویه قلاب و تعداد مورد نیاز کنترل میگیرد.

3. چیدمان شبکه، بستن تقاطعها و تثبیت فاصله

• میلگرد با فاصله مصوب روی قالب یا اسکلت چیده میشود. تقاطعها بسته و فاصله و پوشش با متر و اسپیسر کنترل میشوند.

4. بازرسی پوشش، قلاب و امادگی بتن ریزی

• پیش از بتن ریزی، تمامی نواقص فاصله، پوشش و باز بودن قلاب بازدید میشود. در این مرحله تثبیت شبکه و عدم تماس با قالب به دقت تست میشود.

5. بتن ریزی کنترل شده، محافظت سطح و نگهداری دوره ای

• پس از تایید آرماتوربندی ساختمان، بتن ریزی با مراقبت از جابجایی انجام شده و برنامه عمل اوری برای تحویل نهایی در دستور کار قرار میگیرد.

نکات اجرایی کلیدی و ترفندهای کارگاهی آرماتوربندی ساختمان

• اصل رعایت پوشش و فاصله حداکثر: چیدن سلیقه ای میلگرد نتیجه را خراب میکند. ابتدا پوشش، فاصله بحرانی و میانی باید کاملا کنترل شود.
• ممنوعیت قلاب ناکافی و شبکه شل: قلاب کوتاه یا بستن ناقص باعث افت ظرفیت و جابجایی میشود و باید از چرخه اجرا خارج گردد.
• کنترل بستن تقاطعها: برای جلوگیری از جابجایی، بستن با سیم باید پیش از بتن ریزی تکمیل شود.
• پرهیز از راه رفتن بی ضابطه روی شبکه: اگرچه سرعت کار بالا میرود، اما جابجایی میلگرد و له شدن اسپیسر مسیر کاهش پوشش را باز میکند.
• مهار اطراف اتصال تیر به ستون: نواحی اتصال باید با فاصله فشرده و جزئیات لرزه ای اجرا شوند تا شکست ترد ایجاد نشود.
• کنترل کیفیت قطر و نوع خم: استفاده از قطر نامناسب یا ترک در ناحیه قلاب پس از بارگذاری خود را نشان میدهد و اصلاح ان پرهزینه است.
• بررسی تداخل با تاسیسات و بازشوها: پیش از بستن کامل، مسیر لوله و جزئیات اتصال باید نهایی شود تا برش بعدی شبکه را ضعیف نکند.
• محافظت از شبکه تا زمان بتن ریزی: باران، گل و اسیب مکانیکی روی میلگرد باعث کاهش کیفیت میشود.

عیوب رایج در آرماتوربندی ساختمان و روشهای پیشگیری

در عمل اجرای شبکه ارماتور و کار با اسکلت بتنی، مشکلاتی مانند نمایان شدن ارماتور، جابجایی شبکه، پوشش ناکافی و وصله نامناسب از موارد متداولی هستند که پیوستگی عضو و کیفیت اسکلت را تهدید میکنند. بسیاری از این ایرادات ناشی از ضعف در فاصله گذاری، قلاب ناقص و انتخاب نادرست جزئیات آرماتوربندی ساختمان است.

• نمایان شدن ارماتور و کاهش پوشش (Insufficient Cover): معمولا به علت کمبود اسپیسر، نزدیک شدن شبکه به قالب یا جابجایی هنگام بتن ریزی رخ میدهد. اجرای اسپیسر استاندارد و تثبیت شبکه راه حل این مسئله است.
• جابجایی شبکه و بی نظمی فاصله (Rebar Displacement): این مشکل نشان دهنده بستن ناقص تقاطعها یا رفت و امد بی ضابطه روی شبکه است. سیم بندی استاندارد و مسیر عبور مشخص این ناهنجاری را رفع میکند.
• وصله ناکافی و گیرداری ضعیف (Inadequate Lap Splice): استفاده از طول اورلپ کمتر از مقدار نقشه یا وصله در ناحیه پر تنش باعث لغزش میلگرد میشود. اجرای طول استاندارد و محل صحیح وصله راه حل این مشکل است.
• ترک در ناحیه خم و قلاب معیوب (Bend Cracking): خم با شعاع کم یا میلگرد نامرغوب باعث ترک در قلاب میشود. کنترل کیفیت خم و استفاده از میلگرد استاندارد ایمنی بلندمدت را تضمین میکند.

برای حفظ کیفیت آرماتوربندی ساختمان، ضروری است پرسنل اجرایی، مهارت کافی در برش، خم و بستن شبکه را داشته باشند و این روند تحت نظارت مهندسین سازه انجام شود. شرکت ساختمانی صاد با بهره گیری از تیم تخصصی ارماتوربندی، تضمین کننده اسکلت پایدار و منطبق با نقشه در پروژه های ساختمانی مختلف است.

سیستم آرماتوربندی سنتی کارگاهی یک روش پایه ای با انعطاف بالا در اصلاحات کارگاهی است، اما نیاز به دقت در خم و قلاب دارد. سیستم آرماتوربندی پیش ساخته به دلیل یکنواختی بهتر و سرعت نصب بالاتر، در بسیاری از پروژه های انبوه و لرزه ای پرکاربرد است، اما تطابق ابعادی و نصب صحیح همچنان تعیین کننده دوام نهایی است.

قیمت گذاری و هزینه استقرار سیستم آرماتوربندی ساختمان

برورد دقیق و مهندسی هزینه آرماتوربندی ساختمان، نیازمند انالیز بهای دقیق از قطر و وزن واحد طول، قیمت روز فولاد، هزینه برش خم و جزئیات اجرایی (مانند تعداد قلاب، فاصله بحرانی و دسترسی اسکلت) است. در پروژه های ساختمانی، تخمین اشتباه هزینه های شبکه میتواند منجر به کاهش فاصله غیرواقعی در متره یا خرید میلگرد ضعیف و در نهایت بروز ضعف سازه ای گردد. هزینه نهایی تابع چند متغیره از کیفیت مصالح، نوسانات بازار فولاد، دستمزد اکیپ و ارتفاع کار است.

انالیز بهای مصالح: میلگرد، سیم، اسپیسر و ابزار

بخش عمده ای از هزینه اولیه مستقیما به قیمت میلگرد مصرفی، سیم ارماتوربندی و اسپیسر بستگی دارد. قلب تپنده سیستم، کیفیت فولاد، صحت قطر و نظم فاصله گذاری است. در محاسبات مهندسی (متره)، هزینه آرماتوربندی ساختمان بر اساس کیلوگرم میلگرد، تعداد شاخه و دستمزد نصب محاسبه میشود.

تاثیر لجستیک و کار در ارتفاع بر قیمت تمام شده

در شرایط واقعی کارگاهی، ارتفاع اسکلت و نیاز به بالابر تعیین کننده اصلی قیمت تمام شده آرماتوربندی ساختمان است. کرایه بالابر و زمان اجرا بر اساس متراژ و پیچیدگی اتصالات محاسبه میشود. اگرچه قیمت مصالح مشخص است، اما در طبقات بالا یا فضاهای پرمانع، هزینه دسترسی میتواند بخش مهمی از بهای تمام شده باشد.

هزینه های پنهان: برش، پرت، اصلاح شبکه و مقاوم سازی

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه های جانبی ارماتوربندی است. هزینه برش و خم، پرت ناشی از اصلاح اندازه، اصلاح جابجایی شبکه پس از رفت و امد، و از همه مهمتر مقاوم سازی ترک ناشی از کمبود ارماتور، مستقیما بر بهای تمام شده تاثیر میگذارند. همچنین دوبار کاری به دلیل نمایان شدن ارماتور ایتمی پرهزینه محسوب میشود.

دستمزد اجرای اکیپ ارماتوربند و پیچیدگیهای جزئیات

دستمزد استادکار ارماتوربند و تیم نصب به دلیل تخصصی بودن فرایندها (مانند فاصله گذاری دقیق، قلاب استاندارد و تثبیت پوشش) نسبتا بالاست. استفاده از تیم مجرب برای اجرای دقیق آرماتوربندی ساختمان و امادگی شبکه برای بتن ریزی، دستمزد مجزایی نسبت به کارهای ساده میطلبد که تضمین کننده کاهش ضعف پوشش و نمایان شدن فولاد در بهره برداری خواهد بود.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه های بتنی

در یکی از پروژه های مجموعه اداری با تیرهای دهانه بلند، دلیل ترکهای خمشی و نمایان شدن موضعی ارماتور پس از بهره برداری، پوشش ناکافی و جابجایی شبکه هنگام بتن ریزی تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی پروژه با بازنگری جزئیات آرماتوربندی ساختمان در طبقات بعدی، افزایش نقاط بستن، اجرای اسپیسر استاندارد و کنترل مضاعف پوشش پیش از بتن ریزی، رفتار اعضا را بهبود داده و مشکل را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات ارماتوربندی به اندازه کیفیت خود بتن اهمیت دارد.

چالش جابجایی شبکه و کاهش پوشش در اسکلتهای پرتردد

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در اجرای آرماتوربندی ساختمان، جابجایی شبکه بر اثر رفت و امد اکیپ بتن ریزی و نزدیک شدن به قالب است. در پروژه های پیچیده ما، با افزایش نقاط بستن، ایجاد مسیر عبور مشخص، کنترل مضاعف فاصله بحرانی و بازرسی پوشش پیش از بتن ریزی، پایداری شبکه تامین گردید. این امر ضمن حفظ کیفیت سطح نهایی، خطر نمایان شدن ارماتور، ضعف خمشی و هزینه های ترمیم پس از تحویل را به حداقل رساند.
