آرماتور بندی تیر

آرماتور بندی تیر چیست؟

آرماتور بندی تیر، حیاتی‌ترین فرآیند در تسلیح اعضای باربر افقی (خمشی) یک سازه است. این عملیات شامل شبکه‌بندی دقیق میلگرد طولی (سراسری و تقویتی) و مهار آن‌ها توسط میلگردهای عرضی (خاموت‌های بسته یا باز) است. تیرها وظیفه دارند ترکیبی از لنگرهای خمشی سنگین و نیروهای برشی ناشی از بارهای ثقلی سقف و تکانه‌های لرزه‌ای را تحمل کرده و آن‌ها را به ستون‌ها منتقل کنند.

نکات مهندسی آرماتور بندی تیر

یک آرماتور بندی اصولی تضمین می‌کند که تیر قبل از گسیختگی برشی ترد و ناگهانی، رفتار خمشی شکل‌پذیر (Ductile) از خود نشان دهد و انرژی زلزله را مستهلک نماید.

• محل مجاز وصله میلگردهای طولی: رفتار تیرها تحت خمش به گونه‌ای است که در وسط دهانه، تار پایین تحت کشش و در تکیه‌گاه‌ها (نزدیک ستون)، تار بالا تحت کشش است. بنابراین، قانون طلایی آرماتور بندی تیر این است: وصله پوششی (اورلپ) آرماتورهای پایین فقط در یک‌سوم کناری (نزدیک ستون) و وصله آرماتورهای بالا فقط در یک‌سوم میانی دهانه مجاز است.
• تراکم خاموت‌ها در نواحی بحرانی تکیه‌گاهی: بیشترین نیروی برشی سازه در فاصله معادل دو برابر عمق تیر (2H) از بَرِ ستون رخ می‌دهد. در این ناحیه، فاصله میلگرد خاموت باید به شدت کاهش یابد تا از ترک‌های قطری برشی جلوگیری شده و محصورشدگی مفصل پلاستیک تامین گردد.
• طول مهاری و قلاب‌های استاندارد: میلگردهای طولی تیر باید به اندازه کافی در داخل هسته ستون امتداد یابند (طول مهاری یا L_d). در ستون‌های کناری، این میلگردها باید با قلاب استاندارد ۹۰ درجه به سمت داخل گره (چشمه اتصال) خم شوند تا تیر از ستون بیرون کشیده نشود.

راهنمای جامع آرماتور بندی تیر (ضوابط مبحث نهم و ACI)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه. تیرها در اسکلت بتنی، مانند پل‌هایی هستند که بار سقف را جمع‌آوری کرده و به ستون‌ها تحویل می‌دهند. بر خلاف ستون‌ها که عمدتاً تحت فشار هستند، تیرها اعضایی خمشی‌اند و بتن در تحمل کشش ناشی از این خمش، عملاً صفر عمل می‌کند؛ اینجاست که اهمیت فولاد نمایان می‌شود. در شرکت ساختمانی صاد، ما در دوره‌های آموزش کارگاهی همواره تاکید می‌کنیم که آرماتور بندی تیر یک هنر سه‌بعدی است. عدم رعایت طول هم‌پوشانی، بی‌دقتی در فواصل خاموت‌ها در محدوده 2H از بر ستون، یا جابه‌جا بستن میلگردهای تقویتی بالا و پایین طبق ضوابط ACI و مبحث نهم، می‌تواند ظرفیت باربری سقف را به شدت کاهش داده و در زمان وقوع زلزله، به بریدگی برشیِ وحشتناکِ تیر منجر شود.

مراحل گام به گام آرماتور بندی تیر

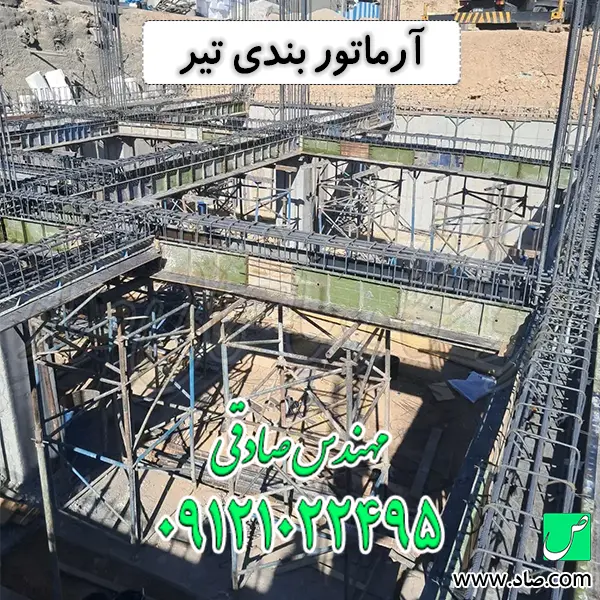

اجرای قفسه آرماتور تیرها معمولاً در ارتفاع و روی قالب‌های چوبی یا فلزیِ کف تیر (آویز) انجام می‌شود. این فرآیند به دلیل وزن بالای شبکه‌های افقی و تداخل با آرماتور ستون، نیازمند هماهنگی تیمی بسیار بالایی است.

1. آماده‌سازی کف قالب و استقرار آرماتورهای سراسری پایین

پس از نقشه‌برداری و تنظیم تراز کف تیرها، ابتدا میلگردهای سراسری تحتانی از شرکت ساختمانی صاد به روی قالب منتقل می‌شوند. در این مرحله، میلگردها هنوز به هم بافته نمی‌شوند. آن‌ها صرفاً در امتداد دهانه پهن شده و از داخل میلگردهای انتظار ستون‌ها عبور داده می‌شوند. دقت در رعایت طول گیرداری (طول مهاری) این میلگردها در داخل ستون‌های کناری در همین گام اولیه حیاتی است.

2. جای‌گذاری و پخش خاموت‌ها

خاموت‌های بسته که از قبل طبق ابعاد تیر خم خورده‌اند، مانند حلقه‌های یک زنجیر از یک سرِ میلگردهای پایینی وارد شده و در طول تیر پخش می‌شوند. یک آرماتوربند ماهر با در دست داشتن گچ، فواصل نقشه‌خوانی شده را روی قالب یا میلگرد پایین علامت می‌زند (نواحی متراکم در کنار ستون‌ها و نواحی با فاصله بیشتر در وسط دهانه). سپس خاموت روی این علامت‌ها مستقر می‌شوند.

3. اجرای آرماتورهای سراسری بالا و آویز کردن شبکه

اکنون میلگردهای طولی فوقانی (Top bars) از داخل خاموت‌ها عبور داده می‌شوند. کارگران شبکه را بالا کشیده و آرماتورهای بالا را به دو گوشه بالایی خاموت‌ها گره می‌زنند (سقف زدن شبکه). در این حالت، قفسه آرماتور تیر شکل هندسی خود را پیدا کرده و خاموت‌ها از میلگردهای بالا آویزان می‌شوند. این مرحله نیازمند قدرت بدنی بالاست، زیرا شبکه باید در هوا نگه داشته شود تا گره‌های اولیه زده شود.

4. اضافه کردن آرماتورهای تقویتی (خراسک‌ها)

پس از شکل‌گیری اسکلت اصلی تیر، نوبت به توزیع آرماتورهای تقویتی می‌رسد. به دلیل لنگر خمشی منفی در تکیه‌گاه‌ها، میلگردهای تقویتی بالایی در روی ستون‌ها اضافه می‌شوند. همچنین برای مقابله با لنگر مثبت حداکثر در وسط دهانه، تقویتی‌های پایینی در شکم تیر قرار می‌گیرند. اگر تیر نیاز به آرماتور پیچشی جانبی (آرماتور گونه یا Skin Reinforcement) داشته باشد، در این مرحله در دو طرف شبکه بسته می‌شود.

5. تکمیل گره‌ها، نصب اسپیسر و جاگذاری در قالب

در نهایت، تمامی تقاطع‌ها با سیم مفتول محکم می‌شوند. قلاب‌های ۱۳۵ درجه خاموت‌ها به صورت زیگزاگ قفل می‌شوند. پیش از آنکه شبکه به طور کامل در داخل قالب U شکل تیر رها شود، اسپیسرهای پلاستیکی سنگین‌کار (Heavy Duty) زیر میلگردهای پایینی و طرفین خاموت‌ها نصب می‌گردند تا پوشش بتنی (کاور) حداقل ۳ تا ۵ سانتی‌متری طبق آیین‌نامه تضمین شود.

انواع گره و اتصال در آرماتور بندی تیر

در تیرها، گره‌ها باید تحمل وزن بالای شبکه در حین بتن‌ریزی و فشار پمپ بتن را داشته باشند. باز شدن یک گره در تیر می‌تواند باعث به هم چسبیدن میلگردها و جلوگیری از نفوذ بتن شود.

1- گره صلیبی (مربعی)

• این گره رایج‌ترین اتصال برای بستن خاموت‌ها به میلگردهای طولی تحتانی و فوقانی در وسط دهانه تیر است. سیم مفتول نمره ۱.۵ به صورت ضربدری بسته می‌شود تا از حرکت افقی خاموت‌ها جلوگیری کند.

2- گره پشت گردنی

• در گوشه‌های بالای خاموت تیر، جایی که شبکه باید از آن آویزان شود، گره پشت گردنی الزامی است. این گره مانع از سُر خوردن خاموت روی میلگرد A3 طولی بالا شده و ابعاد هندسی مقطع تیر را کاملاً تثبیت می‌کند.

3- بستن چندلایه (Bundle Tying)

• گاهی در تیرهای سنگین، طراح مجبور به استفاده از ۲ یا ۳ لایه میلگرد کششی روی هم است. در این حالت از لقمه‌های فولادی (تیکه‌های میلگرد ضخیم) به عنوان فاصله‌انداز بین لایه‌ها استفاده شده و گره‌ها باید این مجموعه قطور را به طور یکپارچه به خاموت متصل کنند.

تنوع ابعاد و بارهای وارده بر تیرها نیازمند تامین متریال با کیفیت و در سایزهای دقیق است. شرکت ساختمانی صاد با درک این پیچیدگی‌ها، میلگردهای مورد نیاز را با بالاترین استانداردهای کششی تامین می‌کند. یک مهندس مجری باید بداند که رفتار یک تیر لبه با یک تیر میانی کاملاً متفاوت است و این تفاوت مستقیماً در نحوه آرماتور بندی نمود پیدا می‌کند.

آرماتور بندی تیر در قاب خمشی ویژه و گره اتصال

در سیستم‌های باربر قاب خمشی، ناحیه تلاقی تیر و ستون (چشمه اتصال) پرچالش‌ترین بخش سازه است. طبق آیین‌نامه، خاموت‌های ستون باید در داخل ضخامت تیر (چشمه اتصال) نیز ادامه یابند. همزمان، میلگردهای طولی تیرها (از چهار طرف در ستون‌های میانی) باید از این گره عبور کنند. آرماتور بندی این ناحیه یک پازل مهندسی است. اغلب به دلیل تراکم شدید فولاد، امکان ویبره زدن و عبور سنگدانه‌های بتن سلب می‌شود. برای رفع این مشکل، مهندسان طراح باید از سایزهای بزرگتر میلگرد (میلگرد نمره 25) برای کاهش تعداد استفاده کرده و آرماتوربند باید با وسواس دقیق، فواصل بین میلگردهای تیر را طوری تنظیم کند که یک مسیر عمودی (حداقل ۳ الی ۴ سانتی‌متر) برای عبور بتن به داخل ستون فراهم آید.

آرماتور بندی تیرهای عمیق و تیرهای لبه (پیچشی)

هنگامی که ارتفاع تیر زیاد می‌شود (تیرهای عمیق) یا تیر در محیط پیرامونی سازه قرار دارد و فقط از یک طرف سقف به آن متصل است (تیر لبه)، پدیده پیچش (T) وارد معادلات می‌شود. آرماتور بندی تیر پیچشی الزامات خاص خود را دارد. اولاً، خاموت‌ها حتماً باید از نوع بسته با قلاب ۱۳۵ درجه باشند (استفاده از خاموت‌های U شکل به همراه کلاهک ممنوع است). ثانیاً، برای جلوگیری از ترک‌های برشی و پیچشی در وجه جانبی تیرهای عمیق (ارتفاع بیش از ۶۰ سانتیمتر)، اجرای میلگردهای طولی میانی به نام آرماتور گونه (Skin Reinforcement) در دو طرف مقطع الزامی است.

آرماتور بندی تیرهای هم‌بند

در آرماتور دیوارهای برشی دارای بازشو (مانند درب آسانسور)، تیری که دو قسمت دیوار برشی را به هم متصل می‌کند، تیر هم‌بند یا تیر کوتاه نامیده می‌شود. این تیرها در زلزله تحت نیروهای برشی فوق‌العاده وحشتناکی قرار می‌گیرند. آیین‌نامه‌های لرزه‌ای برای آرماتور بندی این تیرها (در صورتی که نسبت طول به عمق آن‌ها کم باشد)، اجرای آرماتورهای قطری (ضربدری) را در داخل مقطع تیر اجبار می‌کنند. بافتن این قفسه قطری در هم‌تنیده، یکی از سخت‌ترین و تخصصی‌ترین بخش‌های آرماتور بندی سازه‌های بلندمرتبه است که فقط از عهده اکیپ‌های فوق حرفه‌ای برمی‌آید.

آرماتور بندی ریشه تیر و طول مهاری

تیرها در نهایت باید بار خود را به ستون‌ها (یا آرماتوربندی دیوارهای حایل) تحویل دهند. این انتقال بار از طریق پیوستگی بین فولاد تیر و بتن ستون انجام می‌شود. میلگردهای طولی تیر باید به مقدار مشخصی (L_d) در داخل ستون فرو روند. اگر ابعاد ستون کناری به اندازه‌ای بزرگ باشد که طول مهاری مستقیم تامین شود، میلگرد تیر مستقیم اجرا می‌شود. اما معمولاً عرض ستون‌ها کمتر از طول مهاری مورد نیاز است؛ در این زمان، آرماتوربند موظف است انتهای میلگرد A2 تیر را با زاویه ۹۰ درجه به سمت پایین (یا بالا، داخل هسته ستون) خم کند. طول این خم و شعاع انحنای آن در آیین‌نامه بتن دقیقاً محاسبه شده و اجرای دستی و غیر اصولی آن باعث لهیدگی بتن داخل گره خواهد شد.

قیمت گذاری آرماتور بندی تیر

تعیین دستمزد اکیپ آرماتور بند برای تیرها، مستقیماً به سیستم سقف و نوع طراحی اسکلت بستگی دارد. اولین فاکتور، نوع تیر است. بافتن تیرهای آویزدار (که قفسه آرماتور داخل یک قالب U شکل قرار می‌گیرد) بسیار زمان‌برتر و پرهزینه‌تر از تیرهای مخفی در سقف‌های دال تخت (مانند وافل یا کوبیاکس) است. کار در ارتفاع و سختیِ “سقف زدنِ” شبکه‌های سنگین تیر، نرخ پایه را افزایش می‌دهد.

دومین پارامتر، حجم تقویتی‌ها و ضوابط لرزه‌ای است. اجرای خارهای تقویتی، آرماتورهای گونه و رعایت دقیق نواحی تراکم خاموت در تیرهای قاب خمشی ویژه، نیازمند برشکاری و خم‌کاری مضاعف است که مستقیماً در تناژ و قیمت نهایی لحاظ می‌گردد.

عامل سوم، روش‌های نوین اتصال است. اگر در مقاطع شلوغ تیر، طراح استفاده از وصله‌های مکانیکی (کوپلر) یا آرماتورهای کلاهک‌دار (Headed bars) را در انتهای تیر جایگزین خم‌های ۹۰ درجه کرده باشد، سرعت اجرای اکیپ بالا می‌رود اما هزینه بستن کوپلر با آچار مخصوص به صورت مجزا محاسبه خواهد شد.

بهینه سازی هزینه آرماتور بندی تیر

طول استاندارد میلگردها در ایران ۱۲ متر است. در تیرهای ممتد که دهانه‌های متعددی را پوشش می‌دهند، مدیریت برش میلگرد می‌تواند ده‌ها میلیون تومان به نفع پروژه کار کند. تهیه مصالح از تامین‌کنندگان مرجعی چون شرکت ساختمانی صاد شرط اول است، اما هنر مهندسی در مرحله بعد آغاز می‌شود:

1. تهیه لیستوفر هوشمند برای تیرها: با استخراج دقیق نقشه‌های شاپ دراوینگ، می‌توان محل وصله آرماتورهای بالا و پایین تیر را طوری در نرم‌افزار تنظیم کرد که از شاخه‌های ۱۲ متری، پرتی‌های بی‌مصرف باقی نماند. ترکیب برش میلگردهای اصلی با میلگردهای تقویتی کوتاه، ضایعات را به حداقل می‌رساند.
2. استفاده از خاموت‌زن‌های CNC: در تیرها، صدها خاموت هم‌اندازه نیاز است. تولید این خاموت‌ها با دستگاه‌های CNC کارگاهی، علاوه بر دقت میلی‌متری در ابعاد مقطع (که تضمین‌کننده کاور دقیق تیر است)، پرت میلگردهای کلاف یا شاخه‌ای را به صفر نزدیک می‌کند.
3. استفاده از طول کامل میلگرد و وصله مکانیکی: در دهانه‌های بلند، به جای استفاده از اورلپ (که باعث هدر رفتن بیش از ۱ متر میلگرد استاندارد در هر وصله و تراکم شدید مقطع می‌شود)، استفاده از کوپلر در مناطق مجاز تیر، علاوه بر سبک‌سازی مقطع، به شدت اقتصادی‌تر است.

آرماتور بندی تیر با دستگاه یا دستی؟

برخلاف ستون‌ها که ایستاده‌اند، تیرها به صورت افقی بافته می‌شوند. این وضعیت افقی، شرایط ایده‌آلی را برای استفاده از گره‌زن‌های اتوماتیک شارژی (Rebar Tying Machines) فراهم می‌کند. کارگر می‌تواند با سرعت بسیار بالا، تقاطع خاموت‌ها با میلگردهای طولی را در طول تیر (مخصوصاً در نواحی میانی دهانه) گره بزند و راندمان کار را تا ۳ برابر افزایش دهد. با این حال، هشدار مهندسی پابرجا است: در محل چشمه اتصال (گره تیر به ستون) و برای بستن تقویتی‌های قطور و چندلایه، دستگاه‌های شارژی قدرت کشش و سفت کردن لازم را ندارند و همچنان انبر و سیم‌بند دستی برای تثبیت این گره‌های کلیدی حرف اول را می‌زند.

تجربیات کارگاهی آرماتور بندی تیر

به عنوان ناظر سازه، شاهد اشتباهات مهلکی در اجرای تیرها بوده‌ام. یکی از رایج‌ترین فجایع زمانی رخ می‌دهد که اکیپ آرماتوربند به دلیل تنبلی، کل قفسه آرماتور تیر را روی سقف می‌بافد و سپس سعی می‌کند این قفسه سنگین چند تنی را یکجا داخل قالب آویزِ تیر بیندازد (سقوط قفسه). این کار نه تنها باعث دفرمه شدن شدید خاموت‌ها و به هم خوردن فواصل آن‌ها می‌شود، بلکه اسپیسرهای زیرین را خرد کرده و باعث چسبیدن میلگرد کششی به کف قالب (صفر شدن کاور و پوسیدگی قطعی تیر) می‌گردد. اشتباه رایج دیگر، خواباندن میلگردهای تقویتی رویی دقیقاً مماس با میلگردهای اصلی بالا است؛ در این حالت سنگدانه بتن نمی‌تواند از بین آن‌ها عبور کند و تیر در مهم‌ترین قسمت خمشی خود (روی تکیه‌گاه) کاملاً پوک و کرمو می‌شود. من شخصاً در پروژه‌هایم، تا از وجود فاصله حداقل ۲.۵ سانتی‌متری بین لایه‌های میلگرد تیر مطمئن نشوم، اجازه بتن‌ریزی سقف را صادر نمی‌کنم.
