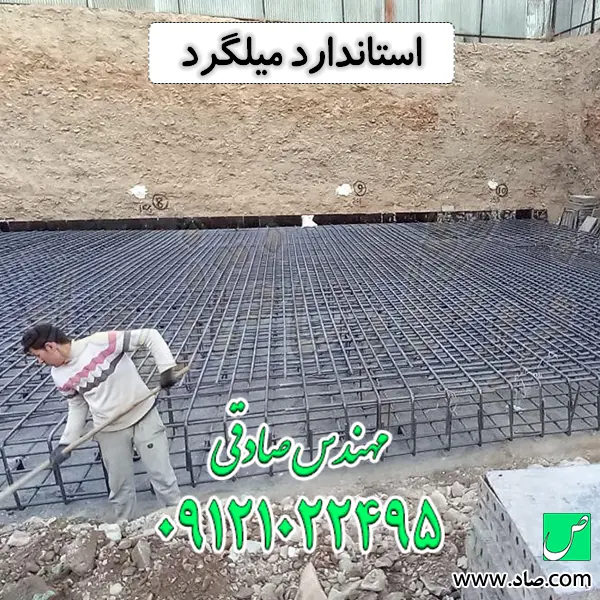

استاندارد میلگرد

استاندارد میلگرد چیست؟

استاندارد میلگرد مجموعه ای از ضوابط متالورژیکی و مکانیکی مانند حداقل تنش تسلیم و درصد ازدیاد طول است که رفتار الاستوپلاستیک آرماتور را در هسته بتن تضمین کرده و مانع از گسیختگی ترد و ناگهانی سازه می شود.

من مهندس صادقی کارشناس ارشد عمران گرایش سازه و متخصص رفتار فولاد در بتن هستم. سال ها حضور در پروژه های عمرانی به من ثابت کرده است که تفاوت یک سازه ایمن با یک فاجعه پنهان، تنها در خواندن کاتالوگ کارخانه نیست، بلکه در درک عمیق آیین نامه ها نهفته است. در شرکت ساختمانی صاد، ما صرفا یک تامین کننده نیستیم؛ ما فیلتر مهندسی شما برای ورود مصالح به کارگاه هستیم. برای اینکه درک بهتری از اهمیت این موضوع داشته باشید، به این سه اصل کارگاهی توجه کنید:

• شکل پذیری: انعطاف پذیری و شکل پذیری آرماتور در زمان زلزله حیاتی است. استفاده از فولادهای ترد باعث شکسته شدن ناگهانی مقطع قبل از رسیدن به ظرفیت نهایی می شود.
• پیرکرنش: پدیده ای خطرناک در خمکاری سرد است. اگر استاندارد رعایت نشود، ایجاد ترک های مویی در ناحیه خم، ظرفیت برشی خاموت ها را به شدت کاهش می دهد.
• پیوستگی: هندسه آج ها باید به گونه ای باشد که درگیری مکانیکی کامل با خمیر سیمان ایجاد کند تا در زمان اعمال بارهای رفت و برگشتی، پدیده بیرون کشیدگی یا لغزش رخ ندهد.

دنیای متالورژی و مهندسی سازه همواره در حال تغییر است. امروزه استراتژی های طراحی لرزه ای به سمت استفاده از مقاطع فولادی با مقاومت بسیار بالا و کاهش تراکم شبکه آرماتور حرکت کرده اند. این امر باعث جلوگیری از پدیده مخرب کرمو شدن بتن در نواحی اتصال تیر به ستون می شود. جستجو های صوتی مهندسان و پیمانکاران اغلب حول این محور است که معتبرترین آیین نامه های جهانی برای فولاد ساختمانی کدامند و تفاوت ماهوی آن ها در چیست؟ من به عنوان یک طراح سازه، به شما می گویم که کپی کردن جزئیات بدون درک فلسفه آیین نامه، مساوی با خلق یک بمب ساعتی است. در ادامه، با عینک یک مهندس کارگاهی و با استناد به مراجع اصلی، به تحلیل دقیق و کالبدشکافی این استاندارد ها می پردازیم.

انجمن مواد و آزمون آمریکا (ASTM)

وقتی صحبت از وسواس در آزمایش مصالح و کنترل کیفیت می شود، استاندارد ASTM حرف اول و آخر را می زند. در صنعت تولید آرماتور، دو کد مرجع ASTM A615 و ASTM A706 به شدت حیاتی هستند. بخش بزرگی از فجایع کارگاهی دقیقا از عدم شناخت تفاوت این دو کد نشات می گیرد. استاندارد A615 مختص میلگرد های فولاد کربنی ساده (Billet-Steel) است. در بخش های شش و هفت این استاندارد، الزامات مربوط به تست کشش و حداقل تنش تسلیم به دقت تشریح شده است. اما نکته ای که بسیاری از پیمانکاران نادیده می گیرند این است که آرماتور های تولید شده تحت استاندارد A615 به هیچ عنوان برای عملیات جوشکاری ذوبی مناسب نیستند.

تجربه من در پروژه های اسکلت بتنی نشان می دهد که پیمانکاران برای اتصال ریشه ستون ها، بدون توجه به گرید فولاد، از جوشکاری فورجینگ استفاده می کنند. اگر فولاد شما بر اساس A615 باشد، حرارت ناشی از جوشکاری باعث تغییر فاز مارتنزیتی در منطقه متاثر از حرارت (HAZ) شده و پدیده تردشکنی یا شکست شیشه ای رخ می دهد. اینجاست که استاندارد ASTM A706 وارد میدان می شود. این کد مختص فولاد های کم آلیاژ و کاملا جوش پذیر است. در جدول شماره یک استاندارد A706، فرمول کربن معادل (Carbon Equivalent) به شدت محدود شده است تا از ایجاد فاز های ترد جلوگیری شود. در شرکت ساختمانی صاد، ما در زمان بررسی مدارک خرید، گواهینامه متالورژی (Mill Test Certificate) را با الزامات بخش چهارده استاندارد تست کشش ASTM مقایسه می کنیم تا مطمئن شویم درصد ازدیاد طول با مقادیر تئوری همخوانی دارد. این دقت مهندسی، تفاوت یک سازه مقاوم در برابر زلزله با یک سازه آسیب پذیر است.

استاندارد ایالات متحده ANSI

موسسه ملی استاندارد آمریکا (ANSI) وظیفه خطیر یکپارچه سازی دستورالعمل ها و ایجاد زبان مشترک بین دپارتمان های مختلف مهندسی را بر عهده دارد. در بحث فولاد مسلح کننده بتن، ANSI معمولا به صورت انفرادی عمل نمی کند، بلکه با سایر نهاد های تخصصی مانند انجمن جوشکاری آمریکا (AWS) و موسسه فولاد تقویت کننده بتن (CRSI) برای تدوین ضوابط یکپارچه و اجرایی همکاری تنگاتنگی دارد. این ترکیب آیین نامه ای، یک دستورالعمل بی نقص برای چالش های پیچیده کارگاهی فراهم می کند.

یکی از مهم ترین خروجی های این همکاری، ضوابط سخت گیرانه در مورد رواداری های ساخت و نصب (Fabrication Tolerances) است. وقتی یک شبکه مش بندی شده باید در یک دال پس کشیده نصب شود، میلی متر ها اهمیت پیدا می کنند. اما شاهکار ANSI در تلفیق با AWS، در بحث اتصالات ذوبی خودنمایی می کند. وقتی قرار است دو میلگرد قطور به روش جوشکاری سربه سر متصل شوند، این استاندارد مشخص می کند که برای جلوگیری از ایجاد پل حرارتی مخرب و تغییر فاز های کریستالی در فولاد، دمای پیش گرمایش الکترود و محیط کارگاه دقیقا باید بر اساس ضخامت مقطع و درصد کربن روی چه عددی تنظیم شود. من مهندس صادقی، همیشه در جلسات کارگاهی به تیم های جوشکاری اخطار می دهم که نادیده گرفتن جداول حرارتی ANSI، باعث ایجاد منطقه ای به شدت شکننده در کنار نوار جوش می شود که در اولین سیکل بارگذاری زلزله، مانند یک قطعه چدن ترد از هم می پاشد. رعایت این استاندارد در پروژه های شرکت ساختمانی صاد، یک الزام غیر قابل مذاکره است.

آیین نامه ACI

آیین نامه موسسه بتن آمریکا یا همان ACI 318، به جای تمرکز صرف بر نحوه ذوب و نورد شمش فولاد، بر روی رفتار ترکیبی و تعامل حیاتی بین میلگرد و خمیر بتن تمرکز دارد. این استاندارد که در سال 2026 با رویکرد های نوین هوش مصنوعی در تحلیل سازه ها به روزرسانی شده است، کتاب مقدس طراحان سازه محسوب می شود. فصل بیست این آیین نامه (Steel Reinforcement Properties) و فصل بیست و پنج (Reinforcement Details) مستقیما به نحوه استفاده از آرماتور در کارگاه می پردازند. این آیین نامه به ما دیکته می کند که فولاد هرچقدر هم در کارخانه عالی تولید شده باشد، اگر در کارگاه درست بسته نشود، هیچ ارزشی ندارد.

بگذارید یک سناریوی کارگاهی را بررسی کنیم. بار ها دیده ام که پیمانکاران در نواحی مفصل پلاستیک تیر ها، وصله های پوششی (اورلپ) را اجرا می کنند. آیین نامه ACI صراحتا در بخش ضوابط لرزه ای خود، وصله کردن آرماتور های طولی در نواحی بحرانی را ممنوع کرده است. همچنین این مرجع جهانی محاسبات دقیقی برای طول مهاری (Development Length) ارائه می دهد تا مطمئن شویم تنش از مقطع فولادی به طور کامل به هسته بتن منتقل می شود و پدیده خطرناک بیرون کشیدگی (Pull-out) رخ نمی دهد. یکی دیگر از چالش هایی که ACI به آن پاسخ می دهد، بحث تراکم شبکه فولادی است. اگر فاصله بین میلگرد ها از حد مجاز آیین نامه کمتر باشد، درشت دانه های بتن (شن) نمی توانند از بین شبکه عبور کنند و نتیجه آن پدیده مخرب کرمو شدن یا لانه زنبوری شدن مقطع در ریشه ستون ها خواهد بود. ما در شرکت ساختمانی صاد، نقشه های کارگاهی (شاپ دراوینگ) را پیش از اجرا خط به خط با الزامات فصل بیست و پنج ACI مطابقت می دهیم تا از هرگونه شکم دادن آرماتور های تحت فشار در زمان زلزله جلوگیری کنیم.

استاندارد های آلمان DIN

مهندسی آلمانی همیشه در سطح جهان نماد دقت، وسواس و کیفیت بی نظیر بوده است. در حوزه فولاد های مسلح کننده بتن، استاندارد DIN 488 آلمان یک شاهکار تحلیلی است که نگاهی بسیار سخت گیرانه به بحث خستگی فولاد تحت بار های دینامیکی و چرخه ای دارد. این استاندارد به شش بخش مجزا تقسیم می شود که هر کدام رسالت خاصی دارند. بخش اول (DIN 488-1) به طبقه بندی رده های فولاد مانند رده های معروف B500B و B500C می پردازد و بخش دوم (DIN 488-2) به صورت میلیمتری ابعاد، رواداری ها و وزن واحد طول را کنترل می کند.

یکی از درخشان ترین مباحث در استاندارد DIN، توجه ویژه به هندسه آج میلگرد است. برخلاف تصور عمومی کارگران آرماتوربند که فکر می کنند هرچه آج بلندتر و تیزتر باشد درگیری بهتری با خمیر سیمان دارد، آیین نامه آلمان ثابت کرده است که زاویه و شعاع ریشه آج نقش تعیین کننده ای در عمر خستگی فولاد دارد. در سازه هایی مانند پل های بتنی یا فونداسیون ماشین آلات صنعتی که تحت ارتعاش مداوم هستند، اگر شعاع انتقال بین بدنه اصلی آرماتور و پایه آج تند باشد، تمرکز تنش شدیدی در آن نقطه ایجاد می شود. این تمرکز تنش باعث ایجاد ترک های میکروسکوپی شده و در نهایت به گسیختگی ناشی از خستگی (Fatigue Failure) منجر می گردد. تجربه مهندسی من گواه این است که در پروژه های زیرساختی، استفاده از مقاطعی که الزامات هندسی DIN 488 را پاس نمی کنند، یک ریسک جبران ناپذیر است. به همین دلیل، دپارتمان کنترل کیفیت شرکت ساختمانی صاد، در پروژه های خاص صنعتی، پروفیل آج ها را با استفاده از شابلون های دقیق کالیبره شده با استاندارد آلمان کنترل می کند تا از وقوع فجایع پنهان در طول عمر مفید سازه جلوگیری نماید.

استاندارد ملی روسیه یا EASC

کشور های حوزه اوراسیا و به ویژه فدراسیون روسیه، تاریخچه ای بسیار طولانی و پر فراز و نشیب در صنعت متالورژی و تولید فولاد دارند. استاندارد ملی اوراسیا (EASC) که زیربنای بسیاری از تولیدات بلوک شرق است، دسته بندی های خاص خود را برای مقاومت تسلیم و شکل پذیری مقاطع فولادی دارد. جالب است بدانید که نام گذاری های به شدت رایج در بازار آهن ایران یعنی رده های ای یک تا ای چهار، در واقع ترجمه ای از نسخه های قدیمی استاندارد های روسی هستند که هنوز هم در ادبیات کارگاهی ما، از مهندس ناظر گرفته تا کارگر آرماتوربند، سینه به سینه می چرخند.

در استاندارد های به روز شده حوزه اوراسیا، رویکرد طبقه بندی بر اساس ترکیبی از خواص مکانیکی و هندسه ظاهری است. به عنوان مثال، در این سیستم آرماتور های مارپیچ، جناقی و مرکب هر کدام کلاس خاص خود را دارند. یکی از اشتباهات مرگبار در کارگاه های ساختمانی این است که افراد صرفا با نگاه کردن به شکل آج، مقاومت تسلیم آن را حدس می زنند. بار ها در پروژه ها دیده ام که میلگردی با آج جناقی وارد کارگاه شده و پیمانکار آن را به عنوان رده چهارصد مگاپاسکال پذیرفته است، در حالی که در تست کشش، فولاد رفتاری شبیه به رده های پایین تر نشان داده است. استاندارد های اوراسیا تاکید دارند که هندسه آج، تضمین کننده خواص متالورژیکی نیست. در دپارتمان تامین مصالح شرکت ساختمانی صاد، ما هرگز به ظاهر فیزیکی مقاطع اعتماد نمی کنیم و تمام محموله ها باید گواهی تطابق شیمیایی و مکانیکی با بند های الزام آور استاندارد های بین المللی را داشته باشند تا اجازه تخلیه در سایت پروژه را پیدا کنند.

استاندارد بریتانیا

در انگلستان و بسیاری از کشور های مشترک المنافع، استاندارد BS 4449 مرجع بلامنازع و اصلی در طراحی و تولید فولاد های بتن آرمه است. بریتانیایی ها همواره حساسیت ویژه و وسواس گونه ای روی خلوص شیمیایی شمش فولاد و کنترل درصد عناصر آلیاژی مزاحم مانند گوگرد، فسفر و نیتروژن دارند. از دیدگاه متالورژی، وجود بیش از حد گوگرد باعث پدیده شکنندگی داغ (Hot Shortness) در زمان نورد می شود و فسفر نیز شکنندگی سرد (Cold Shortness) را به همراه دارد که رفتار فولاد را در مناطق سردسیر به شدت تهدید می کند.

استاندارد BS 4449 آرماتور ها را به کلاس های شکل پذیری B500A، B500B و B500C تقسیم می کند. کلاس C در این استاندارد بالاترین میزان شکل پذیری لرزه ای را تضمین می کند و نسبت مقاومت نهایی به مقاومت تسلیم در آن به دقت کنترل می شود تا سازه فرصت کافی برای تغییر مکان های پلاستیک قبل از انهدام را داشته باشد. یکی از ویژگی های فوق العاده جذاب در استاندارد بریتانیا، الزام به استفاده از علائم ردیابی (Bar Marks) روی بدنه محصول است. نحوه چینش و ضخامت آج های عرضی به گونه ای کدگذاری می شود که مهندس ناظر با یک نگاه می تواند کشور سازنده، کارخانه ذوب و رده شکل پذیری را شناسایی کند. در شرکت ساختمانی صاد، ما از این سیستم های ردیابی الهام گرفته ایم تا در سیستم کنترل کیفیت داخلی خود، رهگیری مصالح از درب کارخانه تا لحظه مدفون شدن در بتن را با بالاترین ضریب اطمینان انجام دهیم.

آیین نامه بتن کانادا ANSI/AWS D1/4

کشور کانادا به دلیل شرایط اقلیمی بسیار سرد و یخبندان های طولانی، با چالش های مهندسی متفاوتی روبرو است. بزرگترین دشمن سازه های بتنی در این مناطق، چرخه های مکرر انجماد و ذوب آب در منافذ بتن و به دنبال آن هجوم نمک های یخ زدا به سمت شبکه فولادی است. به همین دلیل، استاندارد های متریالی کانادا مانند CSA G30.18 در هماهنگی کامل با ضوابط اجرایی جوشکاری مانند AWS D1.4 آمریکا تدوین می شوند تا دوام فولاد در محیط های به شدت خورنده را تضمین کنند.

در این استاندارد ها، الزامات بسیار سختی برای استفاده از میلگرد های پوشش دار با رزین اپوکسی (Epoxy-Coated) یا مقاطع گالوانیزه و استنلس استیل وجود دارد. یک خراش کوچک روی پوشش اپوکسی در زمان حمل و نقل یا آرماتوربندی، می تواند به یک پیل گالوانیک تبدیل شده و سرعت زنگ زدگی موضعی را به شدت افزایش دهد. استاندارد کانادا بخش های مفصلی در مورد نحوه انبارداری، جابجایی با تسمه های برزنتی (به جای زنجیر فلزی) و نحوه لکه گیری پوشش های آسیب دیده دارد. علاوه بر این، وقتی قرار است فولاد در دمای زیر صفر جوشکاری شود، آیین نامه AWS D1.4 پروتکل های بسیار دقیقی برای کنترل نرخ سرد شدن حوضچه جوش ارائه می دهد تا از ترک خوردگی هیدروژنی جلوگیری شود. ما در شرکت ساختمانی صاد، در پروژه هایی که در مناطق سردسیر کوهستانی یا مجاورت سواحل خورنده اجرا می شوند، دقیقا از همین پروتکل های سخت گیرانه برای حفظ یکپارچگی شبکه میلگرد ها استفاده می کنیم.

آیین نامه استرالیا

آیین نامه استرالیا و نیوزیلند با شناسه AS/NZS 4671، بدون شک یکی از پیشروترین و مدرن ترین مراجع در زمینه طراحی لرزه ای بر اساس عملکرد (Performance-Based Design) است. با توجه به زلزله خیز بودن بخش هایی از این منطقه و نیاز به سازه های با قابلیت تغییر شکل بالا، تمرکز اصلی و بنیادین این استاندارد بر روی کلاس شکل پذیری (شکل پذیری) است. در این استاندارد، طبقه بندی صرفا بر اساس عدد تنش تسلیم نیست، بلکه مقاطع به کلاس های نرمال (N)، زلزله (E) و شکل پذیری پایین (L) تقسیم می شوند.

به عنوان مثال، کلاس 500E که مخصوص قاب های خمشی ویژه لرزه بر است، باید درصد ازدیاد طول یکنواخت (Uniform Elongation) بسیار بالایی را در تست کشش ثبت کند. این ویژگی باعث می شود که مفصل پلاستیک در تیر ها به خوبی تشکیل شده و انرژی زلزله مستهلک شود. یک چالش بزرگ در کارگاه ها زمانی رخ می دهد که پیمانکاران ناآگاه، مقاطع کلاس N را به جای کلاس E در نواحی بحرانی اتصالات استفاده می کنند. این جایگزینی باعث می شود سازه به جای رفتار نرم و خمیری، رفتاری ترد و شکننده از خود نشان دهد. دپارتمان فنی شرکت ساختمانی صاد، همواره در جلسات دفاع از طرح های سازه ای، با استناد به مفاهیم عمیق آیین نامه استرالیا، کارفرمایان را مجاب می کند که هزینه کردن برای خرید فولاد کلاس زلزله، در واقع خرید بیمه عمر برای ساکنان ساختمان در روز واقعه است.

استاندارد GOST

استاندارد نام آشنای GOST، یادگار و میراث علمی دوران اتحاد جماهیر شوروی است که امروزه با بروزرسانی های بنیادین در قالب کدهایی مانند GOST 34028 همچنان در پهنه وسیعی از کشور های بلوک شرق و آسیا معتبر و مرجع است. یکی از مهم ترین دستاورد های این استاندارد، معرفی و توسعه تکنولوژی تولید ترمکس (Thermomechanical Treatment) است. در این روش، به جای استفاده از عناصر آلیاژی گران قیمت، شمش فولادی پس از خروج از استند های نورد، تحت یک فرآیند خنک کاری سریع با آب و سپس برگشت دهی با حرارت هسته قرار می گیرد.

خروجی این فرآیند، گرید های بسیار محبوبی مانند A500C است. حرف C در این گرید مخفف کلمه روسی Svarivaemyy به معنای قابلیت جوشکاری است. این مقاطع دارای یک پوسته خارجی سخت مارتنزیتی و یک هسته نرم فریت-پرلیتی هستند که ترکیبی رویایی از مقاومت کششی بالا و شکل پذیری عالی را ارائه می دهند. این استاندارد به دلیل شرایط خاص اقتصادی حاکم بر بلوک شرق، همیشه به دنبال بهینه سازی و کاهش وزن مصرفی فولاد در هر متر مربع زیربنا بوده است. با این حال، استفاده از میلگرد های ترمکس نیازمند احتیاط است. اگر در کارگاه روی این مقاطع عملیات حرارتی غیر مجاز یا رزوه کاری عمیق انجام شود، آن لایه سخت خارجی از بین رفته و مقاومت مقطع به شدت افت می کند. این یکی از آن نکات کلیدی و طلایی است که ما در شرکت ساختمانی صاد به سرپرستان کارگاه آموزش می دهیم تا متریال استاندارد را با اجرای غلط نابود نکنند.

استاندارد صنعتی ژاپن (JIS G3112)

کشور ژاپن یعنی مهد بلامنازع مهندسی زلزله در جهان. استاندارد صنعتی ژاپن (JIS) برای فولاد های بتن آرمه با کد JIS G3112، یک شاهکار تمام عیار از دقت، سخت گیری و کنترل کیفیت مینیمالیستی است. در این آیین نامه، مقاطع فولادی با شناسه هایی مانند SD295، SD345 و SD390 شناخته می شوند که عدد مقابل حروف، نشان دهنده حداقل تنش تسلیم به مگاپاسکال است. اما چیزی که استاندارد ژاپن را از تمام جهان متمایز می کند، حساسیت جنون آمیز روی تلرانس های ابعادی و وزن واحد طول آرماتور است.

در فلسفه طراحی لرزه ای ژاپنی ها، ماتریس سختی سازه باید دقیقا مطابق با فرضیات مدل سازی نرم افزاری باشد. آن ها معتقدند حتی یک میلی متر اختلاف در قطر اسمی یا چند گرم انحراف در وزن واحد طول شبکه میلگرد ها، می تواند مرکز جرم طبقه را جابجا کرده و معادلات پیچیده توزیع تنش برشی در گره های قاب خمشی را در زمان وقوع یک زلزله هفت ریشتری به هم بریزد. به همین دلیل، تلرانس مجاز انحراف وزن در استاندارد JIS بسیار محدودتر از سایر آیین نامه هاست. مقاطع تولید شده تحت این استاندارد، بالاترین سطح اطمینان مهندسی را برای احداث ابرسازه ها و برج های بلندمرتبه در مناطق با خطر لرزه ای بسیار زیاد فراهم می کنند. الگوبرداری از این سطح دقت، هدف نهایی ما در فرآیند های کنترل کیفیت شرکت ساختمانی صاد است.

استاندارد ملی ایران

اما در کشور خودمان، کتاب مقدس تولیدکنندگان و خط کش ارزیابی مهندسان، استاندارد ملی ایران شماره 3132 است. این آیین نامه که در نسخه های جدید خود با بهره گیری از تجربیات استاندارد های جهانی و تطابق با شرایط بومی ایران بروزرسانی شده است، میلگرد ها را به چهار دسته اصلی ساده، آجدار مارپیچ، آجدار جناقی و آجدار مرکب تقسیم می کند. مقاومت تسلیم در این سیستم از رده 240 شروع شده و برای مقاطع پرمقاومت تا رده 500 مگاپاسکال می رسد.

بخش بسیار مهمی از استاندارد 3132، الزام کارخانجات به حک کردن علائم مشخصه روی بدنه محصول است. به عنوان مثال، حروفی مانند CU (آلیاژی) یا JT (ترمکس) به مهندس ناظر نشان می دهند که این محصول با چه فرآیند متالورژیکی تولید شده است. یک چالش بزرگ در بازار آهن ایران این است که مقاطع تولید شده با روش خنک کاری (ترمکس)، حساسیت بالایی به خمش مجدد (بازخمایش) دارند. بار ها دیده ام که کارگران ریشه ستون ها را به اشتباه خم کرده و سپس با لوله اهرم، آن ها را برمی گردانند. اگر آرماتور ترمکس باشد، در این حرکت رفت و برگشتی، شبکه کریستالی آن از هم پاشیده و مقطع کاملا بی ارزش می شود. ما در شرکت ساختمانی صاد، به هیچ عنوان محصولی را که برگه گواهینامه معتبر تطابق با استاندارد 3132 را نداشته باشد، تایید و ترخیص نمی کنیم. خط قرمز ما در تمام پروژه ها، حفظ جان بهره برداران نهایی ساختمان در برابر حوادث غیرمترقبه است.

آیین نامه آبا

آیین نامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان، زبان مشترک طراحی و دستورالعمل اجرایی ما در خط مقدم کارگاه های ساختمانی هستند. این که استاندارد تولید شمش در کارخانه درست باشد یک بحث کاملا مجزا است، و اینکه آرماتور چگونه در قالب چوبی یا فلزی بسته و محصور شود بحثی دیگر که آبا به آن می پردازد. بخش های مربوط به جزئیات آرماتوربندی در مبحث نهم، دقیقا برای جلوگیری از خطاهای انسانی در زمان اجرا تدوین شده اند.

پلاک بندیل میلگرد

به عنوان یک مهندس ناظر، بارها در پروژه‌های مختلف شاهد بوده‌ام که پیمانکاران بدون هیچ‌گونه بررسی اولیه‌ای، دستور تخلیه تریلی‌های حامل آرماتور را صادر می‌کنند. اما در پروتکل‌های سخت‌گیرانه شرکت ساختمانی صاد، پیش از باز شدن حتی یک تسمه از روی بار، اولین و مهم‌ترین گام، تطبیق مندرجات «پلاک بندیل» با مدارک خرید و برگه‌های آزمایشگاهی است. این پلاک (که معمولاً از جنس ورقه‌های فلزی، آلومینیومی یا پلاستیک‌های پلیمری مقاوم در برابر پارگی و رطوبت است)، شناسنامه هویتی و حقوقی مقطع فولادی محسوب می‌شود.

عدم وجود پلاک یا مخدوش بودن آن، به معنای کالای بی‌هویت و احتمالاً غیراستاندارد است. برای اطمینان از اصالت کالا، باید مشخصات زیر به صورت کاملاً خوانا و به شکل برجسته یا چاپی روی کارت بسته‌بندی هر بندیل درج شده باشد:

علامت تجاری و نام کارخانه تولیدکننده

• اولین پارامتری که باید چک شود، لوگو یا نام ثبت‌شده کارخانه است. این علامت باید دقیقاً با علامتی که روی خود بدنه میلگرد (به صورت نورد شده) حک شده است، تطابق داشته باشد تا از دریافت بار تقلبی (فیک) کارگاه‌های زیرپله‌ای جلوگیری شود.

شماره استاندارد ملی یا بین‌المللی

• درج شماره استانداردی که محصول بر اساس آن تولید شده است (مانند INSO 3132 در ایران یا ASTM A615). این شماره به تیم دستگاه نظارت نشان می‌دهد که میلگرد پیش رو، الزامات کدام آیین‌نامه را برای تست‌های کشش، خمش و ترکیب شیمیایی پاس کرده است.

قطر اسمی و رده مکانیکی (گرید)

سایز مقطع (مثلاً 20 یا 20 میلیمتر) همراه با رده مقاومتی آن (مثلاً میلگرد آجدار مارپیچ A2 یا آجدار جناغی A3 که در استاندارد جدیدتر با کدهایی نظیر آج 400 یا 340 نشان داده می‌شود) باید صراحتاً قید گردد. اشتباه در تخلیه گرید اشتباه (مثلاً استفاده از A3 به جای A2 برای خاموت‌زنی) می‌تواند فاجعه تردشکنی به بار بیاورد.

شماره ذوب (Heat Number / Melt Code)

• این کد، حیاتی‌ترین بخش پلاک برای ردیابی کیفیت (Traceability) است. شماره ذوب به ما نشان می‌دهد که این بندیل از کدام پاتیل ذوب در کوره فولادسازی بیرون آمده است. مهندس ناظر باید این شماره را مستقیماً با «گواهینامه کیفیت کارخانه» (Mill Test Certificate یا گواهی MTC) مطابقت دهد تا درصد کربن، گوگرد و فسفر دقیقاً مشخص شود.

طول اسمی میلگرد

• شاخه‌های میلگرد معمولاً با طول استاندارد 12 متر تولید و بسته‌بندی می‌شوند (البته کلاف‌ها داستان متفاوتی دارند). قید شدن طول دقیق برای دفتر فنی کارگاه جهت بهینه‌سازی برش‌ها (Cut and Bend) و کنترل پرت آرماتور ضروری است.

وزن خالص بندیل

• وزن هر بسته که معمولاً بسته به کارخانه بین 2000 تا 2500 کیلوگرم متغیر است. با تقسیم این وزن بر طول کل شاخه‌های موجود در بندیل، می‌توان وزن واحد طول (کیلوگرم بر متر) را به دست آورد و آن را با رواداری‌های مجاز (Tolerances) استاندارد مقایسه کرد تا از پدیده خطرناک «میلگرد سبک» جلوگیری شود.

نام کشور تولیدکننده و نماد روش تولید

• درج کشور مبدأ (مثلاً IR برای ایران) به همراه حروف اختصاری که تکنولوژی تولید را نشان می‌دهند. به عنوان مثال، حرف T (Thermex) نشان‌دهنده روش عملیات حرارتی (Quenched & Tempered) است و حرف U نشان‌دهنده تولید به روش آلیاژسازی (میکروآلیاژی) است که جوش‌پذیری متفاوتی دارند.

نکته کارگاهی از مهندس صادقی

هیچ‌گاه به خواندن پلاک یک بندیل در کل محموله اکتفا نکنید. گاهی دلالان بازار آهن، بندیل‌های کارخانه‌های متفرقه را با چند بندیل از کارخانه‌های معتبر (دارای پلاک اصلی) مخلوط کرده و به نام بار درجه یک به کارگاه می‌فرستند (پدیده بارِ قاطی). بررسی تصادفی پلاک حداقل ۳۰ درصد از بندیل‌ها و تطابق وزن باسکول با مجموع وزن پلاک‌ها، از الزامات بدیهی در زمان تحویل‌گیری مصالح است.

آیین نامه آبا به ما دیکته می کند که طول دقیق وصله های پوششی کششی و فشاری چقدر باید باشد و اکیدا منع می کند که این وصله ها در نواحی با تنش خمشی حداکثر (مثلا وسط دهانه تیر ها تحت بار ثقلی) قرار گیرند. یکی از مباحث بسیار درگیرکننده در کارگاه، رعایت کاور (پوشش بتنی) و استفاده از اسپیسر های استاندارد است. آیین نامه ضوابط سخت گیرانه ای برای جلوگیری از زنگ زدگی فولاد پیش از بتن ریزی دارد. یک میلگرد که دچار زنگ زدگی پوسته ای و کاهش سطح مقطع شده است، درگیری مکانیکی خود را با خمیر سیمان از دست می دهد. علاوه بر این، اگر فاصله خاموت ها بر اساس ضوابط مبحث نهم رعایت نشود، در زمان اعمال نیروی زلزله، آرماتور های طولی ستون دچار پدیده شکم دادن و کمانش موضعی شده و هسته بتنی متلاشی می شود. تجربه من نشان می دهد که تسلط کامل بر بند های آیین نامه آبا، تنها راه نجات سازه از اشتباهات مهلک اجرایی است.

تجربه کارگاهی الزام به کاربرد میلگرد استاندارد

اجازه دهید از قالب خشک کتاب های دانشگاهی خارج شویم. تجربه من نشان می دهد که بزرگترین خطاهای مهندسی نه در دفاتر طراحی، بلکه در زمان پیاده سازی نقشه ها روی شبکه آرماتوربندی رخ می دهد. چند سال پیش در یک پروژه بلندمرتبه، پیمانکار اسکلت برای کاهش هزینه ها، محموله ای از آرماتورهای بدون هویت را وارد کارگاه کرد. ظاهر آج ها شبیه به گرید ای سه بود. فروشنده ادعا می کرد این بار مطابق با استاندارد ملی روسیه تولید شده است. اما در کف کارگاه چه گذشت؟

هنگام اجرای ریشه ستون ها، متوجه شدم که آرماتورها در زمان خمکاری نود درجه با دستگاه خاموت زن، دچار ترک های عمیق در تار کششی می شوند. این یعنی فاجعه. فولاد به شدت ترد بود و کربن معادل آن بسیار بالاتر از حد مجاز آیین نامه قرار داشت. بلافاصله دستور توقف عملیات را صادر کردم. اگر آن شبکه فولادی در فونداسیون مدفون می شد، در اولین زلزله متوسط، ریشه ستون ها مانند شیشه خرد می شدند و ساختمان دچار فروریزش می شد. تمام آن محموله عودت داده شد و ما از طریق شرکت ساختمانی صاد، میلگردهای کاملا منطبق با استاندارد ملی ایران را جایگزین کردیم. این خاطره همیشه به من یادآوری می کند که روی کاغذ همه چیز عالی است، اما در کف کارگاه، فولاد با کسی شوخی ندارد.

در نهایت، اگر بخواهم به عنوان یک مهندس طراح و ناظر جمع بندی کنم، باید بگویم که استانداردها صرفا یک مشت عدد و جدول نیستند. آن ها حاصل دهه ها تجربه، شکست، تخریب در زلزله ها و تحقیقات آزمایشگاهی هستند. استفاده از آرماتور غیر استاندارد، شاید در کوتاه مدت باعث کاهش هزینه های پیمانکاری شود، اما در بلندمدت، پدیده خزش و خستگی، سازه را به سمت یک فروپاشی خاموش پیش می برد. من، مهندس صادقی، همواره در شرکت ساختمانی صاد تلاش می کنم تا پل ارتباطی مطمئنی بین علم متالورژی و عملگرایی در کارگاه های ساختمانی باشم. انتخاب متریال درست، اولین قدم برای خلق یک اثر ماندگار و ایمن است.
