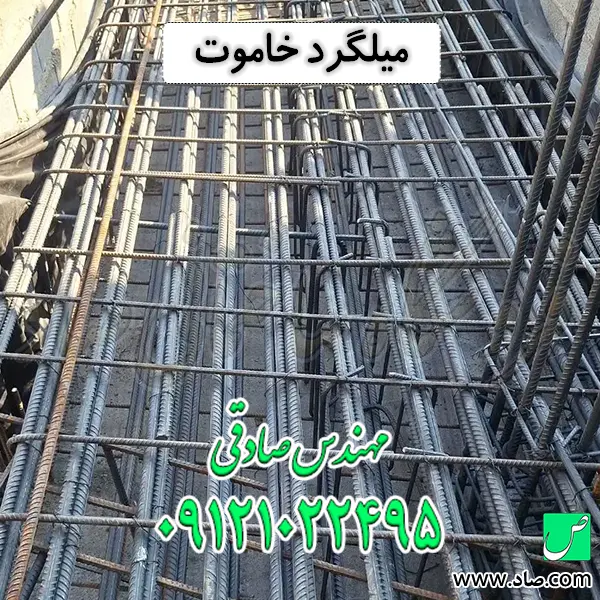

میلگرد خاموت

میلگرد خاموت چیست؟

میلگرد خاموت یا آرماتور عرضی، حلقه‌های بسته یا باز فولادی عموماً با قطرهای متوسط (مانند سایز ۸، ۱۰ یا ۱۲) است که در مقاطع بتن‌آرمه نظیر تیرها و ستون‌ها برای مقابله با تنش‌های برشی، پیچشی و جلوگیری از کمانش آرماتورهای طولی قرار داده می‌شود.

خلاصه نکات کاربردی برای مهندسان و ناظران

• کنترل ترک‌های برشی (مورب): بتن تحت اثر نیروهای برشی، دچار تنش‌های کششی قطری (مورب) می‌شود. میلگرد خاموت با قطع کردن مسیر این ترک‌های دیاگونال و تحمل نیروی برشی اضافی مقطع، از گسیختگی برشی که ماهیتی بسیار ترد و انفجاری دارد، جلوگیری می‌کند.
• الزام به اجرای دقیق قلاب‌های لرزه‌ای: برای عملکرد صحیح در هنگام زلزله، این میلگردها منحصراً باید دارای قلاب‌های ویژه لرزه‌ای با زاویه خم 135 درجه و طول مستقیم کافی (حداقل 6 برابر قطر یا 75 میلی‌متر) باشند تا در اثر پوسته شدن بتن کاور، هسته مرکزی از هم نپاشد.
• محدودیت‌های اجرایی و هندسی: اگرچه طراحی آن‌ها بر اساس نیاز برشی مقطع انجام می‌شود، اما آیین‌نامه‌ها محدودیت‌ها و شرایط بسیار سخت‌گیرانه‌ای برای حداکثر فواصل این آرماتورها در نواحی بحرانی (نزدیک تکیه‌گاه‌ها) وضع کرده‌اند تا مفصل پلاستیک به درستی تشکیل شود.

میلگرد خاموت یا آرماتور عرضی (برشی)

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می‌کنم که شکست خمشی در بتن با هشدار (تغییر شکل و ترک‌های قائم) همراه است، اما شکست برشی بدون هیچ اخطاری و به صورت فاجعه‌بار رخ می‌دهد. میلگرد خاموت که در مباحث مهندسی و مبحث نهم مقررات ملی ساختمان تحت عنوان آرماتور برشی و محصورکننده شناخته می‌شود، نماد محافظت از سازه در برابر این انهدام‌های ترد است. وقتی نقشه‌های سازه را ورق می‌زنید، با تراکم بالایی از این حلقه‌های فولادی در نزدیکی اتصالات تیر به ستون روبرو می‌شوید که شاید اجرای آن‌ها زمان‌بر باشد، اما در دنیای واقعی کارگاه و هنگام وقوع زلزله چه معنایی دارند؟ این آرماتورها به ما می‌گویند که شما با نیروهای رفت و برگشتی شدیدی روبرو هستید که بدون حضور این خاموت‌ها با فواصل دقیق (s)، مقطع بتنی شما تحت اثر تنش‌های برشی متلاشی خواهد شد.

برای درک بهتر رفتار آرماتور عرضی باید نگاهی دقیق به مکانیک محیط‌های پیوسته و رفتار مقطع بتنی بیندازیم. تحت اثر بارگذاری، تنش‌های برشی باعث ایجاد کشش‌های مورب (حدوداً با زاویه 45 درجه) در جان تیر یا ستون می‌شوند. ظرفیت برشی بتن به تنهایی محدود است. وقتی میلگرد خاموت استاندارد در مقطع حضور دارد، با ایفای نقش اعضای کششی در یک خرپای مجازی، نیروی برشی مازاد را جذب کرده و اجازه نمی‌دهد ترک‌های مورب باعث جداشدگی دو نیمه مقطع شوند.

وجود شبکه‌ای از میلگردهای عرضی (معمولاً تیپ A2 به دلیل شکل‌پذیری بهتر) شناسه ظاهری مقاطع باربر لرزه‌ای در اسکلت‌های بتنی است. این شبکه‌های بسته، علاوه بر تحمل برش، وظیفه ایجاد محصورشدگی (Confinement) حداکثری در هسته بتن را بر عهده دارند. در کارگاه‌های ساختمانی، زمانی که با ستون‌های تحت بار محوری شدید مواجهیم، میلگرد خاموت به عنوان راهگشا وارد عمل می‌شود و مقاومت فشاری بتن محصور شده را به شدت افزایش می‌دهد. با این حال، به دلیل تراکم بالای این آرماتورها در گره‌ها، مهندسان ناظر باید با حساسیت فوق‌العاده‌ای بر کیفیت بتن‌ریزی و جلوگیری از کرمو شدن (Honeycomb) بتن نظارت کنند.

بسیاری از آرماتوربندهای سنتی تصور می‌کنند افزایش فاصله خاموت‌ها برای سهولت بتن‌ریزی بلامانع است. این یک اشتباه تحلیلی و اجرایی بزرگ است. افزایش نامعقول این فواصل، منجر به کمانش زودرس آرماتورهای طولی، افت شدید ظرفیت برشی و در نهایت فروریزش طبقه در هنگام زلزله می‌شود. شرکت ساختمانی صاد با درک عمیق این مفاهیم مهندسی، همواره بالاترین دقت را در اجرای نواحی بحرانی به خرج می‌دهد. ما در شرکت ساختمانی صاد، پیش از آغاز بتن‌ریزی، طول ناحیه بحرانی، فواصل دقیق خاموت‌ها و زاویه خم‌ها را زیر ذره‌بین می‌بریم تا اطمینان حاصل کنیم که مقطع، شکل‌پذیری خود را در طول عمر مفید و در برابر بارهای دینامیکی حفظ خواهد کرد.

کاربرد میلگرد خاموت در ساختمان و صنعت

شاید برای بسیاری از مهندسان جوان این سوال پیش بیاید که با وجود بتن‌های پرمقاومت، چه نیازی به این حجم از خاموت در ستون‌ها داریم؟ پاسخ این نیاز، در رفع معضل کمانش آرماتورهای طولی تحت فشار و همچنین تحمل نیروهای پیچشی نهفته است. میلگرد خاموت مانند یک کمربند محکم، آرماتورهای طولی را دربرگرفته و طول آزاد آن‌ها را کاهش می‌دهد تا از کمانش آن‌ها به سمت بیرون مقطع (پوسته شدن کاور) جلوگیری کند. این ویژگی، آرماتور عرضی را به جزء لاینفک تیرها، ستون‌ها، دیوارهای برشی (به عنوان آرماتور مرزی) و شمع‌های فونداسیون تبدیل کرده است. آرماتور خاموت به عنوان انتخابی پیشرو و حیاتی برای تامین شکل‌پذیری لرزه‌ای و جلوگیری از انهدام ترد و ناگهانی سازه شناخته می‌شود.

در کفه ترازوی مهندسی زلزله، کاربرد این میلگردها صرفاً محدود به تحمل برش استاتیکی نیست. استفاده از این خاموت‌ها در اتصالات (گره‌های تیر به ستون) به شدت حیاتی است. این میلگردها انتقال ایمن نیروها بین تیر و ستون را تضمین کرده و از متلاشی شدن چشمه اتصال جلوگیری می‌کنند. با این حال، استفاده از آن‌ها نیازمند محاسبه دقیق سطح مقطع فولاد برشی نسبت به گام خاموت‌ها و تطابق با آخرین ویرایش‌های لرزه‌ای آیین‌نامه‌های طراحی است.

نحوه تولید و انتخاب میلگرد خاموت

فرایند تولید این مقطع فولادی به صورت نورد گرم در کارخانجات انجام می‌شود، اما تفاوت اصلی در فاز کارگاهی و خم‌کاری آن‌هاست. برای خاموت‌ها عموماً از سایزهای ۸، ۱۰ و ۱۲ میلی‌متر استفاده می‌شود. برخلاف آرماتورهای طولی که نیازمند مقاومت تسلیم (f_y) بسیار بالا هستند، در اینجا رسیدن به یک میلگرد با داکتیلیتی (شکل‌پذیری) بالا که قابلیت اجرای خم‌های بسته بدون ایجاد ریزترک در شعاع خم را داشته باشد، اهمیت استراتژیک دارد.

راز عملکرد صحیح آرماتور خاموت، در رفتار پلاستیک آن در محل قلاب‌ها نهفته است. اگرچه در بازار از میلگردهای A3 نیز برای خاموت استفاده می‌شود، اما مهندسان مجرب ترجیح می‌دهند از میلگردهای رده A2 (با آج مارپیچ) استفاده کنند، زیرا عملیات خم‌کاری خشک روی میلگردهای خشک‌تر (مثل A3) می‌تواند منجر به تردشکنی در ناحیه خم شود و در لحظه زلزله، خاموت از همان نقطه پاره شده و هسته بتن متلاشی گردد.

مزایای میلگرد خاموت (آرماتور عرضی)

کنترل موثر ترک‌های برشی دیاگونال

• نقطه قوت بی‌بدیل میلگرد خاموت، دوختن ترک‌های موربی است که به دلیل تنش‌های برشی خالص یا ترکیب برش و پیچش در جان مقطع ایجاد می‌شوند. این امر باعث حفظ ظرفیت باربری عضو حتی پس از ترک‌خوردگی بتن می‌گردد.

تامین محصورشدگی هسته بتن

• در هنگام وقوع زلزله، بتن پوشش (کاور) معمولاً فرو می‌ریزد. خاموت‌های بسته با ایجاد یک فشار همه‌جانبه (Triaxial) به هسته مرکزی بتن، مقاومت فشاری و کرنش نهایی آن را به شدت افزایش داده و اجازه می‌دهند مقطع تغییر شکل‌های پلاستیک بزرگی را بدون انهدام تحمل کند.

جلوگیری از کمانش آرماتورهای طولی

• این حلقه‌های فولادی با ایجاد تکیه‌گاه‌های جانبی متوالی برای میلگردهای طولی تحت فشار (مخصوصاً در ستون‌ها)، طول کمانش آن‌ها را کاهش داده و از بیرون‌زدگی و گسیختگی موضعی آرماتورهای اصلی جلوگیری می‌کنند.

معایب میلگرد خاموت

حساسیت شدید در خم‌کاری و قلاب‌ها (قلاب ۱۳۵ درجه)

• بزرگترین چالش، اجرای صحیح قلاب‌های ویژه لرزه‌ای با زاویه 135 درجه است. آرماتوربندها به دلیل سختی اجرا، تمایل به اجرای خم‌های 90 درجه دارند که این امر در هنگام زلزله باعث باز شدن سریع خاموت و فروریزش عضو می‌شود. نظارت بر طول مستقیم چنگک خاموت بسیار حیاتی است.

تراکم بالای آرماتور در گره‌ها (ناحیه اتصال تیر به ستون)

• از آنجا که این میلگردها در نواحی بحرانی و چشمه اتصال با فواصل بسیار کم (گاهی 10 سانتی‌متر یا کمتر) اجرا می‌شوند، عبور بتن و دانه بندی شن از میان این شبکه متراکم بسیار دشوار شده و خطر ایجاد بتن کرمو (حفره‌های خالی) به شدت افزایش می‌یابد.

تفاوت‌های فنی تولید و اجرای میلگرد خاموت

آرماتورهای عرضی عموماً در کارگاه‌های مجهز با استفاده از دستگاه‌های خاموت‌زن اتوماتیک یا به صورت دستی با رعایت دقیق شعاع خم آیین‌نامه‌ای شکل داده می‌شوند. تفاوت اساسی اجرای این رده با فولادهای طولی در این است که خاموت‌ها باید به طور کامل میلگردهای طولی را دربرگرفته و در هر تقاطع با سیم مفتول به خوبی گره بخورند تا شبکه فضایی صلب (قفسه آرماتور) پیش از بتن‌ریزی تشکیل شود.

ما در شرکت ساختمانی صاد، به مجریان توصیه می‌کنیم حتماً از شابلون‌های دقیق برای خم‌کاری استفاده کنند و محل قرارگیری قلاب‌های 135 درجه را به صورت یک‌درمیان در گوشه‌های مختلف مقطع (رعایت تناوب قلاب‌ها) جابجا کنند. عدم رعایت این تکنیک اجرایی، یک خط ضعف ممتد در طول ستون ایجاد می‌کند که پاشنه آشیل سازه در زمان ارتعاش خواهد بود.

راهنمای خرید میلگرد خاموت

برای خرید میلگرد خاموت، توجه به گرید فولاد (ترجیحاً A2) و اصالت کارخانه تولیدکننده بسیار مهم است. از آنجا که این میلگردها باید تحت عملیات خم‌کاری شدید با شعاع‌های کم قرار گیرند، وجود هرگونه تردی یا کربن بالا در ساختار فولاد می‌تواند منجر به ترک‌خوردگی‌های میکروسکوپی در محل خم شود. به عنوان یک طراح، توصیه می‌کنم از خرید میلگردهای نوردی متفرقه برای خاموت اکیداً خودداری کنید و حتماً برگه آنالیز شیمیایی و تست خمش سرد (Cold Bend Test) محصول را پیش از تخلیه در کارگاه بررسی نمایید.

چرا رعایت نکردن فاصله خاموت‌ها یا تغییر زاویه قلاب‌ها به شدت خطرناک است؟

متاسفانه در برخی کارگاه‌های غیرحرفه‌ای، مشاهده می‌شود که پیمانکاران برای کاهش زمان و هزینه‌ها، فاصله آرماتورهای عرضی (گام خاموت) را در یک‌سوم ابتدایی و انتهایی ستون‌ها افزایش داده یا به جای قلاب 135 درجه از خم‌های 90 درجه استفاده می‌کنند. نیروهای برشی ناشی از رفت و برگشت زلزله بسیار ویرانگر هستند؛ مقاومت برشی مقطع با کوچکترین اهمال در اجرای دقیق فواصل S به شدت افت می‌کند. استفاده از قلاب 90 درجه باعث می‌شود به محض ریزش پوشش بتنی (کاور) در اثر تکان‌های زلزله، خاموت به راحتی باز شده و آرماتورهای طولی به بیرون کمانش کنند؛ پدیده‌ای که به متلاشی شدن کامل ستون (طبقه نرم) و فروریزش کل ساختمان منجر خواهد شد.

تجربه کارگاهی و اجرایی استفاده از میلگرد خاموت

من مهندس صادقی هستم و در سال‌های ارزیابی آسیب‌های پس از زلزله و نظارت کارگاهی، بارها تفاوت مرگ و زندگی را در جزئیات اجرای خاموت به چشم دیده‌ام. در یکی از پروژه‌های مقاوم‌سازی، با ساختمانی روبرو شدیم که پس از یک زلزله متوسط، ستون‌های طبقه همکف آن به شدت آسیب دیده بودند. پس از بررسی دقیق مشخص شد که پیمانکار وقت، خاموت‌ها را با قلاب 90 درجه اجرا کرده و فاصله آن‌ها در ناحیه بحرانی تکیه‌گاه نزدیک به 20 سانتی‌متر بوده است.

در لحظه اوج برش زلزله، بتن کاور پوسته کرده و از آنجا که قلاب‌ها توانایی دربرگیری آرماتورهای اصلی را نداشتند، خاموت‌ها از هم باز شده و میلگردهای طولی تحت فشار محوری کمانش کرده بودند. این تجربه تلخ نشان داد که آرماتور عرضی فقط یک “نگهدارنده موقت” برای آرماتورهای طولی نیست، بلکه قلب تپنده شکل‌پذیری سازه است. ما در شرکت ساختمانی صاد، با نظارت فوق‌العاده سخت‌گیرانه بر اجرای دقیق سنجاقی‌ها، خاموت‌های بسته، زاویه قلاب‌ها و تراکم ناحیه بحرانی، تضمین می‌کنیم که اسکلت بتنی شما، حتی در شدیدترین ارتعاشات لرزه‌ای، یکپارچگی هسته مرکزی خود را حفظ کرده و ایمنی جانی ساکنان را تامین خواهد کرد.

خاموت چیست؟

خاموت سیستمی یکپارچه از ارماتور عرضی بسته یا مارپیچ است که وظیفه تامین مقاومت برشی اعضا، محصورسازی هسته بتن، نگهداری ارماتور طولی در موقعیت طراحی، کنترل ترکهای قطری و تضمین رفتار شکل پذیر تیر و ستونهای بتن ارمه را بر عهده دارد.

نکات مهندسی انتخاب و اجرای خاموت

• محاسبات فاصله خاموت و قطر مصرفی: تجربه کارگاهی نشان میدهد هرگز نباید خاموت را بدون محاسبه فاصله حداکثر در نواحی برشی و کنترل قطر حداقل اجرا کرد. عملکرد ایمن و جلوگیری از شکست برشی ارتباط مستقیمی با رعایت فاصله مصوب، نوع قلاب و پوشش بتنی استاندارد دارد.
• سیستمهای محصورسازی و رفتار شکل پذیر (Confinement and Ductility): طراحی شبکه خاموت باید به گونه ای باشد که از پدیده های مخربی نظیر کمانش ارماتور طولی، خردشدگی پوشش و شکست ترد برشی جلوگیری شود تا رفتار عضو همواره کنترل شده و شکل پذیر بماند.
• سیستم کنترل قلاب و گیرداری انتهایی (Hook and Anchorage): انتخاب بین قلاب ۹۰ درجه و ۱۳۵ درجه باید با توجه به سطح لرزه خیزی، نوع عضو و جزئیات اجرایی انجام شود. عدم تطبیق قلاب با ضوابط باعث کاهش گیرداری، باز شدن خاموت تحت بار و افت ظرفیت برشی میشود.

تحلیل جامع استانداردها و ایین نامه های خاموت در صنعت ساختمان

خاموت به عنوان ارماتور عرضی اصلی در تیر و ستون، نیازمند رعایت دقیق استانداردهای مهندسی و ایین نامه های ملی و بین المللی است. این استانداردها مسیر مشخصی را برای تضمین مقاومت برشی، مدیریت خطرات شکست ترد، و اطمینان از عملکرد صحیح محصورسازی ارائه میدهند. جدول ارائه شده، مجموعه ای جامع از مراجع معتبر و دستورالعملهای اجرایی را در قالب کاربردهای مختلف خاموت به نمایش میگذارد. در اینجا مهمترین نکات فنی و مهندسی این استانداردها را در قالب بخشهای تخصصی بررسی میکنیم.

نقش مبحث نهم و استانداردهای ملی در تضمین کیفیت خاموت

مبحث نهم مقررات ملی و استانداردهای ملی ایران به عنوان مراجع قانونی طراحی و اجرای بتن ارمه، نقش حیاتی در حفظ کیفیت خاموت دارند. این مباحث اطمینان میدهند که فاصله خاموت، قطر میلگرد و جزئیات قلاب در محدوده مجاز قرار گیرد. شبکه ای که بدون محاسبه و با فاصله بیش از حد اجرا شود مستعد شکست برشی است و طبق این ضوابط نیازمند اصلاح پیش از بتن ریزی میباشد.

استانداردهای بین المللی ACI 318 و الزامات ارماتور برشی

ایین نامه ACI 318 جزو مهمترین مراجع فنی در حوزه خاموت و محصورسازی است. بر اساس این ضوابط، خاموت باید در نواحی بحرانی به صورت بسته و با فاصله محدود تامین شود. همچنین طول قلاب و زاویه خم به شدت رصد میشود تا از باز شدن خاموت تحت تنشهای لرزه ای جلوگیری گردد.

وظیفه استانداردهای ASTM در مدیریت مشخصات مکانیکی میلگرد خاموت

استانداردهای ASTM، استفاده از میلگرد مناسب برای ساخت خاموت را با مشخصات مکانیکی مشخص میشناسند. این استانداردها ایجاب میکند که تنش تسلیم، ازدیاد طول و قابلیت خم میلگرد با گواهی کارخانه مطابقت داشته باشد. انتقال و انبارش نیز باید به گونه ای باشد که ترک در ناحیه خم و زنگ زدگی شدید پیش از نصب رخ ندهد.

اهمیت استانداردهای ایمنی OSHA برای ارماتوربندی اعضا

اجرای خاموت عملیاتی با پتانسیل خطر برش، جراحت و سقوط است. استانداردهای OSHA تضمین کننده ایمنی کارگران هنگام خم و بستن شبکه روی اسکلت و کار در ارتفاع هستند. کار بدون دستکش، عینک و هارنس، به دلیل خطر بریدگی و سقوط، بدون تجهیزات حفاظت فردی و ناظر اکیدا ممنوع است.

نگاهی مهندسی به تجهیزات برش خم و شبکه های خاموت

در سیستمهای خاموت، اجزای اجرایی (برش، خم، قلاب، سیم ارماتوربندی) و شبکه های عرضی تیر و ستون، عناصر اصلی شکل دهنده به عملکرد برشی و محصورسازی هستند. استانداردها و ضوابط اجرایی متعددی به منظور جلوگیری از جابجایی خاموت هنگام بتن ریزی، افت پوشش بتن، و تامین یکپارچگی عضو در طول زمان، در جایگاه اصلی تضمین کیفیت پروژه های بتنی قرار دارند.

اهمیت فاصله گذاری و رفتار برشی در تیر و ستون

خاموت با تکیه بر قطر، فاصله و نوع قلاب، ظرفیت برشی و محصورسازی را تامین میکند. محاسبه دقیق فاصله در ناحیه بحرانی و انتخاب قطر مناسب الزامی است. فاصله بیش از حد باعث شکست برشی میشود و قلاب ناقص فقط ظاهر را تامین میکند بدون بهبود شکل پذیری.

بهترین ازمونهای کنترل کیفیت: قطر، خم و گواهی میلگرد

کنترل کیفیت خاموت در مرحله پیش از نصب فوق العاده حساس است. ازمون چشمی قلاب و ترک خم، کنترل قطر و وزن واحد طول و بررسی گواهی کارخانه انجام میشود تا از تطابق مشخصات مکانیکی اطمینان حاصل شود. همچنین بررسی فاصله و بستن تقاطعها برای اطمینان از پایداری شبکه انجام میگیرد.

اهمیت قلاب استاندارد و پرهیز از باز بودن خاموت

اجرای خاموت باز یا با قلاب ناکافی یکی از مهمترین عوامل کاهش ظرفیت برشی و باز شدن شبکه تحت بار است. تیمهای نظارتی شرکت ساختمانی صاد، اجرای خاموت بدون قلاب ۱۳۵ درجه در نواحی لرزه ای را اکیدا ممنوع کرده و تثبیت قلاب و بستن صحیح را به شدت کنترل و الزام میکنند.

راهنمای جامع اجرای شبکه خاموت (ضوابط اجرایی)

برای استقرار یک شبکه پایدار، کنترل فاصله، بستن به ارماتور طولی و تثبیت در برابر رفت و امد کارگری الزامی است. جابجایی خاموت هنگام عبور اکیپ بتن ریزی میتواند پوشش و فاصله را به شدت تحت تاثیر قرار دهد. شرکت ساختمانی صاد با تسلط کامل بر ضوابط ارماتوربندی تیر و ستون، اجرای خاموت را مطابق با بالاترین استانداردهای مهندسی تضمین مینماید تا خطر شکست برشی و نمایان شدن فولاد به حداقل برسد.

جمع بندی و راهنمای مهندسی برای انتخاب نوع بهینه

درک درست از نوع عضو، سطح لرزه خیزی و نیاز محصورسازی، تعیین کننده انتخاب بین خاموت بسته، مارپیچ یا جزئیات ترکیبی است. سیستم شبکه باید حداقل پاسخگوی فاصله حداکثر و قلاب استاندارد باشد تا شکست برشی پروژه را دچار هزینه ترمیم نکند. نمونه های متعدد اجرایی در شرکت ساختمانی صاد گواهی بر اعتبار این رویکرد است که خطرات ناشی از ضعف خاموت را به حداقل میرساند.

مزایای سیستمهای خاموت (مهندسی شده و پایدار)

1. مدیریت مقاومت برشی و توجیه اجرایی بالا

• خاموت به دلیل نقش مستقیم در تحمل برش و محصورسازی هسته بتن، امکان افزایش ایمنی تیر و ستون را فراهم میکند. در پروژه های لرزه خیز و دهانه های بحرانی این دوام ارزش اجرایی بالایی دارد.

2. ارتقای شکل پذیری و کنترل کیفیت (QA/QC)

• استفاده از خاموت بسته و فاصله گذاری استاندارد، خطای شکست ترد و کمانش میلگرد طولی را نسبت به عضو بدون ارماتور عرضی کافی کاهش میدهد. این نظم باعث میشود رفتار نهایی شکل پذیرتر و قابل اطمینان باشد.

3. انعطاف در جزئیات اجرایی و تنوع قطر

• در سیستمهای خاموت، انتخاب قطرهای رایج و ارایش یک شاخه، دو شاخه یا چند شاخه با جزئیات اجرایی مشخص امکان پذیر است. امکان اصلاح موضعی پس از بازدید نیز با افزودن خاموت تقویتی قابل مدیریت است.

4. سرعت مناسب با اکیپ ماهر و کاهش وابستگی به جزئیات ناقص

• اکیپهای مجرب توانایی بستن متراژهای قابل قبول در روز را دارند. این روش برای پروژه هایی که نیاز به شبکه دقیق، قابل تنظیم و منطبق با بازشوها و اتصال تیر به ستون دارند، یک گزینه عملی و رایج محسوب میشود.

معایب و چالشهای اجرای سیستم خاموت

1. هزینه های اجرایی وابسته به مهارت و کیفیت مصالح

• اجرای خاموت نیازمند اکیپ ارماتوربند ماهر و میلگرد استاندارد است. برای پروژه های با بودجه محدود و نیروی کم تجربه، این روش ممکن است پرهزینه تر از اجرای سرسری ظاهر شود اگر فاصله و قلاب درست رعایت نشود.

2. نیاز به تثبیت شبکه و زمان بندی دقیق بتن ریزی

• عملیات ارماتوربندی نیازمند بستن صحیح به میلگرد طولی، کنترل فاصله و جلوگیری از جابجایی هنگام بتن ریزی است. همچنین باید پوشش بتن کنترل شود. در کارگاههای شلوغ و با رفت و امد زیاد، برنامه خاموت با اسیب مواجه میشود.

3. وابستگی به انبارش صحیح و کیفیت خم

• سیستمهای خاموت نیازمند نگهداری دور از رطوبت و کنترل کیفیت خم هستند. در صورت کوچکترین ضعف در انبارش یا ترک در ناحیه قلاب، پس از نصب کاهش عملکرد و خوردگی زودرس ظاهر شده و نیاز به تعویض الزامی میشود.

4. حساسیت به پوشش بتن، جابجایی و ضربه اجرایی

• در صورت نزدیک شدن خاموت به قالب یا له شدن اسپیسر، پوشش کاهش مییابد. همچنین راه رفتن بی ضابطه روی شبکه میتواند به جابجایی خاموت و هزینه اصلاح منجر گردد.

تجهیزات و متعلقات مورد استفاده در خاموت

انتخاب دقیق نوع تجهیزات و متریال در کیفیت نهایی شبکه خاموت نقش حیاتی دارد و باید کاملا منطبق با نوع عضو، سطح لرزه خیزی و شرایط کارگاهی باشد. مصالح مختلفی در بازار ارماتوربندی وجود دارد، اما دو مکانیزم مرسوم به ترتیب خاموت سنتی دستی و خاموت پیش ساخته هستند که بر اساس مشخصات مهندسی پروژه انتخاب میشوند.

اجرای خاموت با خم و بستن در محل برای بسیاری از پروژه های متعارف کاربرد دارد. در شرایطی که کارفرما قصد افزایش یکنواختی فاصله و سرعت نصب را دارد، این سیستمها با مجهز شدن به خاموت پیش ساخته و کنترل کارخانه ای قلاب، گزینه ای رایج و پایدار برای ارماتور عرضی هستند.

در مقابل، تجهیزات جانبی نظیر قیچی برش، دستگاه خم، سیم ارماتوربندی، اسپیسر پلاستیکی یا بتنی و متر کنترلی، توانایی عالی در مدیریت فاصله و پوشش دارند و از جابجایی شبکه جلوگیری میکنند. این ابزارها با تثبیت موقعیت خاموت روی اسکلت، کیفیت نهایی پوشش بتن را حفظ میسازند. در پروژه هایی که متراژ بالا یا جزئیات لرزه ای سخت مطرح است، پیش ساخت خاموت و مونتاژ کنترل شده تنها گزینه مهندسی و اقتصادی محسوب میشود.

علاوه بر انتخاب نوع خاموت، کیفیت قلاب، بستن تقاطعها و فاصله اسپیسرها از عوامل تاثیرگذار بر عمر مفید عضو است. شرکت ساختمانی صاد با تکیه بر دانش تخصصی مهندسان اجرایی، بر اساس سطح جزئیات سازه ای و استانداردهای روز، بهترین انتخاب سیستمهای خاموت را انجام میدهد؛ این رویکرد باعث کاهش چشمگیر شکست برشی و افزایش کیفیت تحویل اسکلت میشود.

اهمیت کیفیت خم قلاب، اسپیسر و سیستمهای تثبیت خاموت

بسترهای اجرایی و زیرساختهای ارماتوربندی در سیستمهای خاموت بسیار حساس هستند، زیرا پدیده هایی نظیر جابجایی شبکه، کاهش پوشش، باز شدن قلاب و شکست برشی همواره انها را تهدید میکند. یک زیرساخت استاندارد برای خاموت باید دارای ویژگیهای کیفی دقیق باشد که تاثیر مستقیمی بر دوام عضو دارد.

• جنس و کیفیت میلگرد: تامین باید با میلگرد دارای گواهی و مشخصات مکانیکی مطابق استاندارد انجام شود. ضعف کیفیت یا ترک در خم باعث کاهش عملکرد خاموت میگردد.
• قلاب و قطع باز بودن شبکه: استفاده از خاموت بدون قلاب استاندارد اکیدا ممنوع است. تکیه بر قلاب کوتاه یا ۹۰ درجه در نواحی بحرانی باعث باز شدن و افت ظرفیت میشود.
• بستن به ارماتور طولی: در شبکه های تیر و ستون، تمامی خاموتها باید با سیم مناسب به میلگرد طولی بسته شوند تا از جابجایی هنگام بتن ریزی جلوگیری گردد.
• انبارش و حفاظت سطحی: نگهداری بندیلها و خاموتهای اماده روی سکو و دور از رطوبت باید کنترل شود تا خوردگی زودرس و اسیب به ناحیه خم رخ ندهد.

بی توجهی به این مشخصات در بسیاری از پروژه ها باعث مشکلاتی همچون شکست برشی تیر، نمایان شدن ارماتور، و در نهایت نارضایتی بهره بردار میشود که نیازمند مقاوم سازی پرهزینه خواهد بود.

مراحل گام به گام استقرار و بهره برداری از خاموت

1. طراحی نقشه های اجرایی، انتخاب قطر و کنترل فاصله

• اولین و حیاتی ترین گام، بررسی نوع عضو، تعیین فاصله خاموت در ناحیه بحرانی و میانی، مسیر اتصالات و انتخاب نوع قلاب بر اساس نقشه های سازه ای است.

2. تامین، انبارش و برش خم خاموت

• پس از دریافت گواهی، میلگردها انبار و برش میشوند. سپس طولها، زاویه قلاب و تعداد مورد نیاز کنترل میگیرد.

3. چیدمان شبکه، بستن به ارماتور طولی و تثبیت فاصله

• خاموت با فاصله مصوب روی تیر و ستون چیده میشود. به میلگرد طولی بسته و فاصله ها با متر کنترل میشوند.

4. بازرسی پوشش، قلاب و امادگی بتن ریزی

• پیش از بتن ریزی، تمامی نواقص فاصله، پوشش و باز بودن قلاب بازدید میشود. در این مرحله تثبیت شبکه و عدم تماس با قالب به دقت تست میشود.

5. بتن ریزی کنترل شده، محافظت سطح و نگهداری دوره ای

• پس از تایید شبکه خاموت، بتن ریزی با مراقبت از جابجایی انجام شده و برنامه عمل اوری برای تحویل نهایی در دستور کار قرار میگیرد.

نکات اجرایی کلیدی و ترفندهای کارگاهی خاموت

• اصل رعایت فاصله حداکثر در ناحیه بحرانی: چیدن سلیقه ای خاموت نتیجه را خراب میکند. ابتدا فاصله بحرانی و میانی باید کاملا کنترل شود.
• ممنوعیت قلاب ناکافی و خاموت باز: قلاب کوتاه یا باز بودن شبکه باعث افت ظرفیت برشی میشود و باید از چرخه اجرا خارج گردد.
• کنترل بستن به ارماتور طولی: برای جلوگیری از جابجایی، بستن با سیم باید پیش از بتن ریزی تکمیل شود.
• پرهیز از راه رفتن بی ضابطه روی شبکه: اگرچه سرعت کار بالا میرود، اما جابجایی خاموت و له شدن اسپیسر مسیر کاهش پوشش را باز میکند.
• مهار اطراف اتصال تیر به ستون: نواحی اتصال باید با فاصله فشرده و جزئیات لرزه ای اجرا شوند تا شکست ترد ایجاد نشود.
• کنترل کیفیت قطر و نوع خم: استفاده از قطر نامناسب یا ترک در ناحیه قلاب پس از بارگذاری خود را نشان میدهد و اصلاح ان پرهزینه است.
• بررسی تداخل با تاسیسات و ارماتور اصلی: پیش از بستن کامل، مسیر لوله و جزئیات اتصال باید نهایی شود تا برش بعدی شبکه را ضعیف نکند.
• محافظت از شبکه تا زمان بتن ریزی: باران، گل و اسیب مکانیکی روی خاموت باعث کاهش کیفیت میشود.

عیوب رایج در خاموت و روشهای پیشگیری

در عمل اجرای شبکه عرضی و کار با تیر و ستون بتنی، مشکلاتی مانند شکست برشی، نمایان شدن ارماتور، جابجایی خاموت و پوشش ناکافی از موارد متداولی هستند که پیوستگی عضو و کیفیت اسکلت را تهدید میکنند. بسیاری از این ایرادات ناشی از ضعف در فاصله گذاری، قلاب ناقص و انتخاب نادرست جزئیات خاموت است.

• شکست برشی و ترکهای قطری (Shear Failure): معمولا به علت کمبود خاموت، فاصله زیاد یا قلاب ناکافی رخ میدهد. اجرای شبکه استاندارد، فاصله مصوب و قلاب ۱۳۵ درجه راه حل این مسئله است.
• نمایان شدن ارماتور و کاهش پوشش (Insufficient Cover): این مشکل نشان دهنده نزدیک شدن خاموت به قالب یا جابجایی شبکه هنگام بتن ریزی است. تثبیت فاصله از قالب و کنترل پوشش این ناهنجاری را رفع میکند.
• باز شدن قلاب و گیرداری ضعیف (Hook Opening): استفاده از قلاب ۹۰ درجه در نواحی لرزه ای یا طول ناکافی قلاب باعث باز شدن خاموت میشود. اجرای قلاب استاندارد و بستن صحیح راه حل این مشکل است.
• جابجایی شبکه و بی نظمی فاصله (Stirrup Displacement): بستن ناقص به میلگرد طولی یا رفت و امد روی شبکه باعث به هم خوردن فاصله میشود. سیم بندی استاندارد و مسیر عبور مشخص ایمنی بلندمدت را تضمین میکند.

برای حفظ کیفیت خاموت، ضروری است پرسنل اجرایی، مهارت کافی در برش، خم و بستن شبکه را داشته باشند و این روند تحت نظارت مهندسین سازه انجام شود. شرکت ساختمانی صاد با بهره گیری از تیم تخصصی ارماتوربندی، تضمین کننده اعضا پایدار و مقاوم در برابر برش در پروژه های ساختمانی مختلف است.

سیستم خاموت سنتی دستی یک روش پایه ای با انعطاف بالا در اصلاحات کارگاهی است، اما نیاز به دقت در خم و قلاب دارد. سیستم خاموت پیش ساخته به دلیل یکنواختی بهتر و سرعت نصب بالاتر، در بسیاری از پروژه های انبوه و لرزه ای پرکاربرد است، اما تطابق ابعادی و نصب صحیح همچنان تعیین کننده دوام نهایی است.

قیمت گذاری و هزینه استقرار سیستم خاموت

برورد دقیق و مهندسی هزینه خاموت، نیازمند انالیز بهای دقیق از قطر و وزن واحد طول، قیمت روز فولاد، هزینه برش خم و جزئیات اجرایی (مانند تعداد قلاب، فاصله بحرانی و دسترسی اسکلت) است. در پروژه های ساختمانی، تخمین اشتباه هزینه های شبکه عرضی میتواند منجر به کاهش فاصله غیرواقعی در متره یا خرید میلگرد ضعیف و در نهایت بروز شکست برشی گردد. هزینه نهایی تابع چند متغیره از کیفیت مصالح، نوسانات بازار فولاد، دستمزد اکیپ و ارتفاع کار است.

انالیز بهای مصالح: میلگرد، سیم، اسپیسر و ابزار

بخش عمده ای از هزینه اولیه مستقیما به قیمت میلگرد مصرفی در خاموت، سیم ارماتوربندی و اسپیسر بستگی دارد. قلب تپنده سیستم، کیفیت فولاد، صحت قطر و نظم فاصله گذاری است. در محاسبات مهندسی (متره)، هزینه خاموت بر اساس کیلوگرم میلگرد، تعداد شاخه و دستمزد نصب محاسبه میشود.

تاثیر لجستیک و کار در ارتفاع بر قیمت تمام شده

در شرایط واقعی کارگاهی، ارتفاع اسکلت و نیاز به بالابر تعیین کننده اصلی قیمت تمام شده خاموت است. کرایه بالابر و زمان اجرا بر اساس متراژ و پیچیدگی اتصالات محاسبه میشود. اگرچه قیمت مصالح مشخص است، اما در طبقات بالا یا فضاهای پرمانع، هزینه دسترسی میتواند بخش مهمی از بهای تمام شده باشد.

هزینه های پنهان: برش، پرت، اصلاح شبکه و مقاوم سازی

یکی از اشتباهات رایج کارفرمایان، نادیده گرفتن هزینه های جانبی خاموت است. هزینه برش و خم، پرت ناشی از اصلاح اندازه، اصلاح جابجایی شبکه پس از رفت و امد، و از همه مهمتر مقاوم سازی ترک برشی ناشی از کمبود خاموت، مستقیما بر بهای تمام شده تاثیر میگذارند. همچنین دوبار کاری به دلیل نمایان شدن ارماتور ایتمی پرهزینه محسوب میشود.

دستمزد اجرای اکیپ ارماتوربند و پیچیدگیهای جزئیات

دستمزد استادکار ارماتوربند و تیم نصب به دلیل تخصصی بودن فرایندها (مانند فاصله گذاری دقیق، قلاب استاندارد و تثبیت پوشش) نسبتا بالاست. استفاده از تیم مجرب برای اجرای دقیق خاموت و امادگی شبکه برای بتن ریزی، دستمزد مجزایی نسبت به کارهای ساده ارماتوربندی میطلبد که تضمین کننده کاهش شکست برشی و نمایان شدن فولاد در بهره برداری خواهد بود.

تجربیات کارگاهی شرکت ساختمانی صاد در پروژه های بتنی

در یکی از پروژه های مجموعه اداری با تیرهای دهانه بلند، دلیل ترکهای قطری پس از بارگذاری بهره برداری، فاصله بیش از حد خاموت در ناحیه برشی و قلاب ناکافی تشخیص داده شد. تیم اجرایی شرکت ساختمانی صاد در فازهای اصلاحی پروژه با مقاوم سازی موضعی، بازنگری فاصله خاموت در تیرهای بعدی، اجرای قلاب ۱۳۵ درجه و تثبیت پوشش با اسپیسر استاندارد، رفتار اعضا را بهبود داده و مشکل را به طور کامل برطرف نمود. این تجربه نشان داد که رعایت الزامات خاموت به اندازه کیفیت خود بتن اهمیت دارد.

چالش جابجایی خاموت و کاهش پوشش در اسکلتهای پرتردد

بر اساس تجربیات کارگاهی مهندسان شرکت ساختمانی صاد، یکی از معضلات اصلی در اجرای خاموت، جابجایی شبکه بر اثر رفت و امد اکیپ بتن ریزی و نزدیک شدن به قالب است. در پروژه های پیچیده ما، با افزایش نقاط بستن، ایجاد مسیر عبور مشخص، کنترل مضاعف فاصله بحرانی و بازرسی پوشش پیش از بتن ریزی، پایداری شبکه تامین گردید. این امر ضمن حفظ کیفیت سطح نهایی، خطر نمایان شدن ارماتور، شکست برشی و هزینه های ترمیم پس از تحویل را به حداقل رساند.
