میلگرد A3 چیست؟

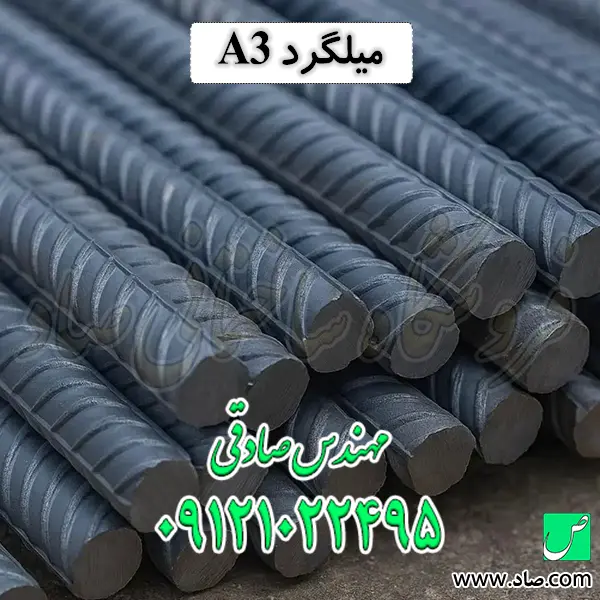

میلگرد تیپ A3 یا میلگرد سخت، یک مقطع فولادی آجدار با الگوی جناقی (هفت و هشتی) است که با مقاومت تسلیم 400 مگاپاسکال، ستون فقرات باربری سازه‌های بتن‌آرمه را تشکیل می‌دهد و به عنوان پادشاه بلامنازع آرماتورهای طولی در تیرها، ستون‌ها و فونداسیون‌ها شناخته می‌شود.

خلاصه نکات کاربردی برای مهندسان و ناظران

• مقاومت کششی بالا: آرماتور رده A3 به دلیل داشتن درصد کربن بالاتر نسبت به رده‌های پایین‌تر، تحمل فوق‌العاده‌ای در برابر لنگرهای خمشی عظیم داشته و سطح مقطع فولاد مورد نیاز در طراحی را بهینه می‌کند.
• تردشکنی در خمش سرد: بر خلاف آرماتورهای نرم، این مقطع در برابر خمش‌های تند (مانند زوایای 90 و 135 درجه خاموت‌ها) به شدت آسیب‌پذیر بوده و در تار کششی خم، دچار ریزترک و پارگی الیاف می‌شود.
• ممنوعیت مطلق جوشکاری: به دلیل کربن معادل بالا، هرگونه عملیات جوشکاری ذوبی روی این میلگرد باعث تشکیل فازهای به شدت شکننده در ساختار بلوری شده و از نظر آیین‌نامه‌های مهندسی یک خط قرمز قطعی است.

میلگرد تیپ A3 یا آرماتور سخت

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می‌کنم که درک رفتار درون مولکولی متریال، مرز باریک بین یک مهندس واقعی و یک اپراتور نرم افزار است. میلگرد A3 که در مباحث مهندسی و استاندارد ملی شماره 3132 ایران تحت عنوان میلگرد آجدار جناقی (رده 400) شناخته می‌شود، اوج بلوغ فولاد برای تحمل بارهای سنگین سازه‌ای است. وقتی کاتالوگ‌های فنی کارخانجات را ورق می‌زنید، با اعداد بسیار مشخصی روبرو می‌شوید. تنش تسلیم این متریال روی عدد 400 مگاپاسکال قفل شده است و مقاومت کششی نهایی آن به راحتی مرز 600 مگاپاسکال را لمس می‌کند. اما این اعداد در دنیای واقعی کارگاه و زیر فشار بی‌رحم زلزله چه معنایی دارند؟ این ارقام به ما می‌گویند که شما با یک فولاد سخت و پرقدرت روبرو هستید که وظیفه اصلی آن جلوگیری از گسیختگی کششی المان‌های اصلی سازه است.

برای درک بهتر رفتار آرماتور تیپ A3 باید نگاهی متالورژیکی و دقیق به ساختار بلوری آن بیندازیم. در ترکیب شیمیایی این مقطع، درصد کربن مجدداً افزایش یافته و معمولاً در محدوده 0.32 تا 0.39 درصد قرار دارد. این افزایش مهندسی شده کربن، جادوی مقاومت و صلبیت را در این فولاد بیدار می‌کند اما همزمان بخش قابل توجهی از انعطاف‌پذیری آن را قربانی می‌نماید. وقتی میلگرد رده A3 را تحت کشش ممتد در دستگاه یونیورسال قرار می‌دهید، ازدیاد طولی آن نهایتاً در حدود 14 درصد ثبت می‌شود. این میزان از شکل‌پذیری پایین‌تر، به ما هشدار می‌دهد که این مقطع برای جذب انرژی لرزه‌ای از طریق تغییر شکل‌های پلاستیک موضعی طراحی نشده، بلکه برای ایستادگی و حفظ یکپارچگی هندسی المان ساخته شده است.

وجود آج روی سطح میلگرد تیپ A3 یک الزام سازه‌ای غیر قابل چشم‌پوشی است. این آج‌ها که عموماً به شکل جناقی (هفت و هشتی) در دو سمت مقطع ایجاد شده‌اند، وظیفه ایجاد بالاترین سطح اصطکاک و قفل و بست با شبکه بلوری بتن را بر عهده دارند. در کارگاه‌های ساختمانی، زمانی که نیاز به تحمل نیروهای کششی ناشی از لنگرهای خمشی داریم، آرماتور رده A3 بی‌رقیب ظاهر می‌شود. هندسه خشن این آج‌ها مانع از پدیده Pull-out (بیرون کشیدگی) میلگرد از درون بتن در حین زلزله می‌شود. با این حال، همین ساختار سخت و کریستالی باعث می‌شود که مهندسان ناظر با حساسیت ویژه‌ای فرایند خم‌کاری آن را تحت نظر بگیرند تا شعاع خم استاندارد به شدت رعایت شود.

بسیاری از پیمانکاران تازه کار تصور می‌کنند خرید این محصول صرفاً بر اساس قیمت روزانه منطقی است. این یک اشتباه بزرگ و پر هزینه است. عدم رعایت روش‌های استاندارد نورد و خنک‌کاری (ترمکس) در شمش اولیه می‌تواند رفتار سخت این فولاد را به شدت تخریب کرده و آن را تبدیل به متریالی ترد مانند شیشه کند. شرکت ساختمانی صاد با درک عمیق این تفاوت‌های ظریف متالورژیکی و آگاهی از اهمیت حیاتی رفتار فولاد در مهار نیروهای خمشی، همواره بالاترین گرید کیفی این محصول را تامین می‌کند. ما در شرکت ساختمانی صاد، پیش از تحویل بار به پروژه‌های ساختمانی، گراف‌های آزمایشگاهی تست کشش را زیر ذره‌بین مهندسی می‌بریم تا اطمینان حاصل کنیم که آرماتور A3 تحویلی به مشتری، دقیقاً همان مقاومت مبحث دهم مقررات ملی ساختمان ایران را با حفظ حداقل شکل‌پذیری مجاز از خود نشان خواهد داد.

کاربرد میلگرد رده A3 در ساختمان و صنعت

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که با وجود محدودیت‌های شکل‌پذیری، چرا این مقطع بیشترین حجم مصرف را در اسکلت‌های بتنی دارد؟ پاسخ این پارادوکس ظاهری، در نیاز مبرم سازه به تحمل تنش‌های کششی عظیم نهفته است. میلگرد A3، به دلیل تنش تسلیم بالای خود، یک متریال به شدت قدرتمند در برابر نیروهای محوری و خمشی است. وقتی این مقطع در بالا و پایین مقطع تیرها جای‌گذاری می‌شود، به راحتی لنگرهای مثبت و منفی ناشی از بارهای ثقلی و جانبی را مهار می‌کند. این ویژگی متالورژیکی، آرماتور تیپ A3 را به گزینه‌ای بی‌رقیب و طلایی برای آرماتورهای طولی تیرها، ریشه‌های ستون و شبکه‌های اصلی فونداسیون تبدیل کرده است.

در کفه ترازوی ساختمان‌سازی، کاربرد میلگرد رده A3 در مهار نیروهای خمشی و کششی مطلقاً پررنگ‌تر از مصارف برشی آن است. این محصول، اسکلت اصلی و باربر سازه است که هسته بتن در اطراف آن شکل می‌گیرد. مقاومت بالا در این فولاد، به مهندسان سازه اجازه می‌دهد تا با استفاده از سایزهای منطقی (مانند قطرهای 16 تا 25)، ظرفیت باربری مقاطع را تامین کنند، بدون آن که نگران تراکم بیش از حد آرماتورها و قفل شدگی دانه‌بندی بتن در گره‌ها باشند. همچنین از آرماتور رده A3 برای اجرای دیوارهای برشی، جایی که نیروهای محوری شدید ناشی از واژگونی زلزله وجود دارد، به عنوان یک الزام استاندارد میلگرد استفاده می‌شود.

اما در محیط کارگاه‌های صنعتی و زیرساختی، کاربرد این فولاد آجدار به پروژه‌های سنگینی گسترش می‌یابد که نیاز به المان‌های پیش‌تنیده غیرفعال یا تسلیح دال‌های حجیم دارند. پیمانکاران با تجربه به خوبی می‌دانند که برای اجرای عرشه پل‌ها، سدسازی و فونداسیون ماشین‌آلات سنگین ارتعاشی، متریالی بهتر از میلگرد A3 برای شبکه تسلیح‌کننده اصلی یافت نمی‌شود. مقاومت بالای این میلگرد در برابر تغییر فرم‌های ماندگار تحت بارهای سرویس، یک انتخاب مهندسی کاملاً منطقی و ایمن برای قطعات حیاتی است.

تنوع درخواست‌ها و گستردگی کاربرد این محصول در شرکت ساختمانی صاد به گونه‌ای است که بخش عظیمی از سفارشات روزانه ما را تامین متریال برای مگاپروژه‌ها و برج‌های مرتفع تشکیل می‌دهد. ما در شرکت ساختمانی صاد به خوبی می‌دانیم که سلامت ظاهری و عدم وجود ریزترک در آرماتور سخت تا چه حد برای ایمنی سازه حیاتی است. از این رو، پیش از ارسال بار، تمامی شاخه‌ها از نظر ارتفاع استاندارد آج جناقی، وزن مخصوص دقیق و عدم وجود پوستگی مورد بازرسی دقیق قرار می‌گیرند تا مشتریان ما در فرایند اجرای سازه نگه‌دارنده، با هیچ گونه ضعف سازه‌ای مواجه نشوند.

نحوه تولید میلگرد A3

فرایند تولید این مقطع فولادی در کارخانجات نورد، یک عملیات فوق‌العاده حساس برای رسیدن به مقاومت بالا بدون رسیدن به مرز شکنندگی مطلق است. امروزه در کارخانجات مدرن، تولید میلگرد A3 عمدتاً به روش «ترمکس» (Thermex) یا عملیات حرارتی QST (Quenching and Self-Tempering) انجام می‌شود. در این روش، شمش فولادی پس از عبور از کوره‌های پیش‌گرم و رسیدن به دمای سرخ‌شدگی، از میان غلتک‌های نورد عبور می‌کند تا به قطر نهایی برسد. در قفسه پایانی، غلتک‌های ماشین‌کاری شده، آج‌های جناقی را روی آن حک می‌کنند.

جادوی تولید آرماتور تیپ A3 دقیقاً در مرحله خنک‌کاری رخ می‌دهد. پس از خروج از آخرین غلتک، میلگرد گداخته به طور ناگهانی از درون یک لوله آب تحت فشار عبور داده می‌شود. این خنک‌کاری شوک‌آور (Quenching)، باعث می‌شود تا لایه بیرونی فولاد فوراً به ساختار بسیار سخت «مارتنزیت» تبدیل شود. اما چون سرعت عبور بالاست، مغز میلگرد همچنان داغ می‌ماند. پس از خروج از تونل آب، حرارت از هسته مرکزی به سمت لایه بیرونی برمی‌گردد و آن را اصطلاحاً «تمپر» (Tempering) یا بازپخت می‌کند. نتیجه این فرآیند مهندسی شده، تولید میلگردی است که لایه بیرونی آن بسیار سخت و مقاوم (برای تحمل تنش) و هسته داخلی آن ترکیبی از فریت و پرلیت (برای حفظ اندکی انعطاف‌پذیری) است. این ساختار کامپوزیت‌گونه، راز مقاومت بالای این محصول است.

مزایای آرماتور A3

مقاومت تسلیم بالا و اقتصاد مهندسی

• مهم‌ترین نقطه قوت میلگرد A3، تنش تسلیم 400 مگاپاسکالی آن است. این عدد بالا به مهندس محاسب اجازه می‌دهد تا مساحت فولاد مورد نیاز در مقاطع بتنی را کاهش دهد. این کاهش تناژ مصرفی، مستقیماً به معنای صرفه‌جویی میلیاردها تومان در هزینه‌های تمام شده یک پروژه انبوه سازی است و توجیه اقتصادی بی‌نظیری به همراه دارد.

چسبندگی فوق‌العاده با خمیر بتن

• الگوی آج‌های جناقی (هفت و هشتی) به گونه‌ای طراحی شده است که درگیری مکانیکی را به حداکثر برساند. این هندسه خاص، در هنگام اعمال بارهای کششی ناشی از لنگر، مانع از لغزش میلگرد درون ماتریس بتن شده و انتقال تنش بین فولاد و بتن را به شکل بی‌نقصی در طول گیرداری تضمین می‌کند.

صلبیت در المان‌های فشاری

• در ستون‌های سنگین و دیوارهای برشی که تحت بارهای فشاری عظیم قرار دارند، مقاومت و سختی بالای این مقطع مانع از کمانش زودرس آرماتورهای طولی می‌شود و پایداری هندسی المان را تا رسیدن بتن به مقاومت نهایی حفظ می‌کند.

معایب میلگرد A3

ممنوعیت مطلق اتصالات جوشی

• این مورد دقیقاً همان خط قرمزی است که ناظران سازه باید روی آن بی‌نهایت حساس باشند. به دلیل بالا بودن کربن معادل (CE)، میلگرد A3 به هیچ وجه جوش‌پذیر نیست. جوشکاری باعث ایجاد فاز مارتنزیت به شدت ترد در منطقه متاثر از حرارت (HAZ) می‌شود که با کوچک‌ترین شوک لرزه‌ای، مقطع دقیقاً از محل خال‌جوش مانند شیشه خرد خواهد شد.

ضعف شدید در شکل‌پذیری و خمش سرد

• تنش تسلیم بالا در این متریال به قیمت کاهش پلاستیسیته تمام شده است. اگر آرماتور A3 را با زوایای تند خم کنید، تار بیرونی خم به دلیل عدم توانایی در ازدیاد طول، دچار پارگی و ریزترک می‌شود. به همین دلیل است که استفاده از این مقطع برای ساخت خاموت کاملاً غیر اصولی است.

خطر خستگی تحت بارهای تناوبی شدید

• در سازه‌هایی که تحت بارهای خستگی یا ضربه‌ای مستمر هستند (مانند پایه‌های پل مونو ریل)، استفاده از میلگردهای ترمکس A3 باید با ملاحظات دقیق صورت گیرد، زیرا لایه سخت بیرونی در صورت وجود خراشیدگی سطحی، مستعد گسترش سریع ترک‌های خستگی است.

انواع تولید میلگرد رده A3

همانطور که می‌دانید، میلگرد A3 به دلیل صلبیت بالا، هرگز به صورت کلاف تولید نمی‌شود و منحصراً در قالب شاخه‌های مستقیم 12 متری روانه بازار می‌گردد. اما در دنیای متالورژی، تفاوت پنهان و بسیار مهمی در روش رسیدن به مقاومت 400 مگاپاسکال وجود دارد. در بازار امروز، میلگردهای A3 به دو روش کلی «آلیاژی» و «ترمکس» تولید می‌شوند که شناخت تفاوت آن‌ها برای طراحان حرفه‌ای الزامی است.

میلگرد آلیاژی با اضافه کردن عناصری مانند وانادیوم یا تیتانیوم به ترکیب ذوب تولید می‌شود. این مقطع، خواص مکانیکی (سختی و نرمی) یکنواختی از مرکز تا سطح دارد. در مقابل، میلگرد ترمکس از طریق شوک حرارتی آب (توضیح داده شده در بخش قبل) تولید می‌شود که مقطعی با رویه سخت و مغز نرم ایجاد می‌کند. ما در شرکت ساختمانی صاد، همیشه به مهندسان تاکید می‌کنیم که برای پروژه‌های قرار گرفته در مناطق با خطر لرزه‌خیزی بسیار بالا، میلگردهای آلیاژی رفتار یکپارچه‌تری در مفصل‌های پلاستیک نشان می‌دهند، هرچند که قیمت بالاتری دارند. برای تشخیص این دو، کافیست به حروف حک شده روی میلگرد دقت کنید؛ حرف T نشانگر ترمکس و حرف U نشانگر آلیاژی است.

یکی از چالش‌های اصلی پروژه‌ها زمانی است که طراح استفاده از اتصالات مکانیکی (کوپلر) را برای میلگردهای طولی A3 الزامی می‌کند. تراش دادن میلگرد ترمکس برای رزوه کردن، عملاً لایه سخت بیرونی را حذف کرده و مقطع را به شدت ضعیف می‌کند. در این موارد، ما در شرکت ساختمانی صاد به شدت توصیه می‌کنیم از روش‌های نورد رزوه (بدون براده‌برداری) استفاده شود یا اینکه منحصراً میلگردهای آلیاژی خریداری گردند.

راهنمای خرید میلگرد A3

بازار پر نوسان مقاطع فولادی، همواره آبستن تله‌های قیمتی و پیشنهادهای وسوسه‌انگیز برای پیمانکاران و مدیران خرید است. اما به عنوان یک مهندس طراح، اکیداً توصیه می‌کنم که برای خرید میلگرد A3، تنها به ظاهر آج‌ها اکتفا نکنید. این مقطع آجدار، ستون فقرات مقاومت خمشی سازه شماست. یکی از رایج‌ترین تقلب‌ها در بازار غیر رسمی، استفاده از شمش‌های بی‌کیفیت و نورد کردن آن‌ها با قالب آج جناقی است. این میلگرد تقلبی در زمان زلزله فاقد مقاومت تسلیم 400 مگاپاسکالی بوده و باعث فروریزش ناگهانی سقف‌ها می‌شوند.

کیفیت سطح مقطع و هندسه آج‌ها برای آرماتورهای طولی یک خط قرمز مهندسی است. وجود آج‌های ساییده شده، وزن میلگرد سبک‌تر از حد مجاز آیین‌نامه (رواداری منفی غیرمجاز)، و وجود پوسته‌پوسته شدگی (اکسیداسیون عمیق)، مستقیماً ظرفیت باربری محاسباتی را مختل می‌کند. علاوه بر این، در هنگام خرید میلگرد رده A3 باید به علامت اختصاری حک شده روی آن دقت کنید. به عنوان مثال، در استاندارد ایران، درج حروف CT نشان‌دهنده گرید A3 و روش تولید ترمکس است.

تطابق دقیق خواص کششی این مقطع با استاندارد‌های بین‌المللی، رکن اساسی تایید متریال است. تنش تسلیم نباید افت معناداری نسبت به عدد 400 مگاپاسکال داشته باشد. از سوی دیگر، درصد ازدیاد طول (Elongation) باید حداقل مقادیر آیین‌نامه‌ای (حدود 14 درصد) را تامین کند تا سازه پیش از فروپاشی، هشدار خرابی لازم را بدهد.

ما در شرکت ساختمانی صاد، فرایند تامین و تحویل این متریال سازه‌ای را با حساسیت‌های یک طراح مهندسی گره زده‌ایم. کارشناسان ما پیش از تایید نهایی و ارسال بار به کارگاه‌های ساختمانی، گواهینامه‌های کیفیت کارخانه سازنده (سرتیفیکیت) را از نظر مطابقت تنش تسلیم، درصد ازدیاد طول و تست خمش (Bend Test) به صورت موشکافانه تحلیل می‌کنند. شرکت ساختمانی صاد با این فیلترهای سخت‌گیرانه، تضمین می‌کند که متریال تحویلی، نه تنها از نظر هندسی و وزنی بی‌نقص است، بلکه در زیر فشارهای ویرانگر زلزله، بالاترین سطح ظرفیت باربری را برای اسکلت بتنی شما به ارمغان خواهد آورد.

چرا استفاده از میلگرد A3 برای تولید خاموت اکیداً ممنوع است؟

بیایید تعارف را کنار بگذاریم. در اجرای خاموت لرزه‌ای، آیین‌نامه طراح را موظف می‌کند قلاب‌ها را با زاویه 135 درجه خم کند تا در هنگام زلزله هسته بتن متلاشی نشود. میلگرد تیپ A3 به دلیل ذات سخت و کربن بالای خود، فاقد خاصیت پلاستیسیته کافی برای تحمل چنین خمش تندی است. وقتی شما این میلگرد را در دستگاه خاموت‌زن با شعاع کم خم می‌کنید، تار بیرونی فولاد در محل خم دچار کشیدگی بیش از حد شده و ریزترک‌های میکروسکوپی در آن ایجاد می‌شود. این خاموت، که پیش از بتن‌ریزی ترک خورده است، در اولین تکان‌های زلزله از همان نقطه پاره شده و باعث فروپاشی برشی ستون می‌گردد. به همین دلیل، هیچ ناظر متعهدی اجازه استفاده از A3 را برای آرماتورهای عرضی نمی‌دهد.

تجربه کارگاهی و اجرایی استفاده از میلگرد A3

من مهندس صادقی هستم و تجربه من نشان می‌دهد که تئوری‌های دانشگاهی تا زمانی که چکمه نپوشید و وارد گل و لای کارگاه نشوید، معنای واقعی پیدا نمی‌کنند. برخلاف کاتالوگ‌های تبلیغاتی که همه چیز را ایده‌آل نشان می‌دهند، در واقعیت کارگاه پر از اشتباهات عجیب و غریب است.

چند سال پیش در یک پروژه سنگین تجاری مشغول نظارت بودم. روز بتن‌ریزی فونداسیون، متوجه شدم که استادکار آرماتوربندی برای اتصال ریشه‌های انتظار ستون (که از نوع میلگرد تیپ A3 سایز 25 بود) به بیس‌پلیت‌های فلزی، از جوشکاری نفوذی استفاده کرده است، صرفاً به این بهانه که قالب‌بندی راحت‌تر شود. دستور توقف کار را صادر کردم و از آزمایشگاه مستقر در کارگاه خواستم یک تست ضربه ساده روی یکی از ریشه‌های جوش شده انجام دهد. نتیجه؟

با اولین ضربه پتک، میلگرد A3 سایز 25، دقیقاً از بالای خط جوش، با صدایی شبیه به شکستن شیشه، دو نیم شد! حرارت بالای جوشکاری، ساختار متالورژی فولاد A3 را در منطقه هاز (HAZ) به شدت ترد کرده بود. اگر این شبکه با بتن پوشانده می‌شد، در اولین زلزله، کل سازه از روی فونداسیون قیچی می‌کرد. مجبور شدیم تمامی ریشه‌ها را برش داده و با استفاده از روش کاشت شیمیایی اصولی مجدداً اجرا کنیم. این هزینه سنگین و تاخیر زمانی، تاوان نادیده گرفتن یک اصل ساده مهندسی بود: مقطع سخت A3 هرگز نباید جوش بخورد. ما در شرکت ساختمانی صاد، پیش از فروش هر مقطع فولادی، مشاوره فنی دقیق ارائه می‌دهیم تا از بروز چنین فجایع دردناکی در پروژه‌های شما جلوگیری کنیم.
