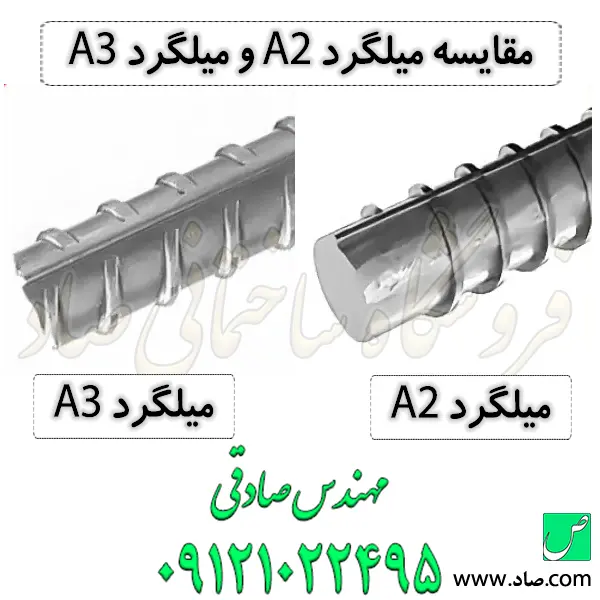

مقایسه میلگرد A2 و میلگرد A3

تفاوت میلگرد A2 و میلگرد A3 چیست؟

میلگرد A2 (میلگرد آجدار مارپیچ رده 340)، یک فولاد نیمه سخت با شکل‌پذیری مناسب است که بیشتر برای عملیات خم‌کاری و خاموت‌زنی استفاده می‌شود، اما میلگرد A3 (میلگرد آجدار جناقی رده 400) یک فولاد سخت‌تر با آج هفتی و هشتی و مقاومت تسلیم بالاتر است که به عنوان آرماتور طولی اصلی در تیرها، ستون‌ها و فونداسیون کاربرد دارد.

به عنوان یک مهندس عمران و طراح سازه، همیشه به همکارانم گوشزد می‌کنم که انتخاب رده فولادی فقط یک دستورالعمل ساده روی نقشه نیست. این انتخاب مستقیماً با رفتار لرزه‌ای سازه، شکل‌پذیری گره‌ها و ایمنی جانی ساکنین گره خورده است. برای درک بهتر این موضوع، 3 اصل کاربردی و مهندسی زیر را که حاصل سال‌ها حضور در کارگاه‌های ساختمانی است، همیشه به یاد داشته باشید:

• بررسی: دیتیل‌های اجرایی در خم‌کاری میلگردها به شدت حساس است. تجربه من در شرکت ساختمانی صاد نشان می‌دهد اجرای خم‌های تند روی میلگرد A3 (میلگرد آجدار جناقی رده 400) بدون رعایت حداقل قطر فلکه خم‌کن، مساوی است با ایجاد ریزترک‌های میکروسکوپی و شکست قطعی آرماتور در اولین سیکل بارگذاری زلزله.
• توجه: به خاصیت جوش‌پذیری فولاد دقت کنید. جایگزینی خودسرانه میلگرد A2 با میلگرد A3 در قطعاتی که نیاز به جوشکاری دارند (مانند وصله‌های جوشی یا صفحات اتصال)، یک خودکشی مهندسی و عامل اصلی تردشکنی اتصالات است.
• فریب: ظاهر مشابه میلگردها در کارگاه شما را فریب ندهد. میلگرد A2 هرگز نباید به عنوان آرماتور کششی اصلی در دهانه‌های بلند تیر استفاده شود. استفاده از آن در این مقاطع یک اشتباه فاحش اجرایی است که به زودی منجر به افت ظرفیت باربری و خیز بیش از حد سقف می‌شود.

ماهیت میلگرد A2 و میلگرد A3

پیش از آن که وارد میدان نبرد و مقایسه میلگرد A2 و میلگرد A3 شویم، باید ساختار این دو محصول را از منظر مهندسی متالورژی بشناسیم. ما در شرکت ساختمانی صاد بارها شاهد بوده‌ایم که عدم شناخت خواص مکانیکی و شیمیایی این مصالح، به تحمیل هزینه‌های گزاف دوباره‌کاری و حتی دستور تخریب از سوی سازمان نظام مهندسی منجر شده است.

میلگرد A2 (فولاد نیمه سخت با آج مارپیچ)

میلگرد A2 در استاندارد ملی ایران به عنوان میلگرد آجدار 340 شناخته می‌شود. هسته اصلی این آرماتور دارای درصد کربن پایین‌تری نسبت به رده‌های بالاتر است. فرآیند تولید آن به گونه‌ای است که ساختار بلوری فولاد اجازه تغییر شکل‌های پلاستیک نسبتاً خوبی را می‌دهد. نتیجه کار محصولی است که به راحتی توسط دستگاه خاموت‌زن و بدون شکستگی، به شکل مستطیل یا سنجاقی در می‌آید. سرعت اجرای شبکه‌های برشی با آن بی‌نظیر است. اما نقطه ضعف پاشنه آشیل آن چیست؟ تنش تسلیم پایین‌تر. این ترکیب برای آرماتورهای عرضی و حرارتی عالی است اما در برابر لنگرهای خمشی سنگین در تیرهای اصلی کاملاً ضعیف عمل می‌کند.

میلگرد A3 (فولاد سخت با آج جناغی)

در سمت دیگر رینگ، میلگرد A3 قرار دارد. مصالحی که ماهیت آن باربری سازه‌ای است. این میلگرد در استاندارد ایران با نام آجدار 400 شناخته می‌شود. ترکیب اصلی آن شامل درصد کربن بالاتر است که باعث افزایش چشمگیر مقاومت کششی و تسلیم می‌شود. راز مقاومت خیره‌کننده این محصول در هندسه آج‌های آن یعنی شکل جناغی یا هفت و هشتی نهفته است. این آج‌ها باعث درگیری حداکثری (Bonding) فولاد با بتن شده و از لغزش آرماتور در داخل هسته بتنی جلوگیری می‌کنند. این میلگرد در برابر نیروهای کششی، فشاری و لنگرهای خمشی یک سد غیر قابل نفوذ و بسیار مستحکم است، اما به همان نسبت تردتر و شکننده‌تر از رده قبلی می‌باشد.

برای فونداسیون و ستون، میلگرد A2 بهتر است یا میلگرد A3؟

به عنوان مهندس صادقی، بارها با کارفرمایانی مواجه شده‌ام که می‌پرسند بالاخره کدام میلگرد برای کل اسکلت بهتر است؟ پاسخ کوتاه من همیشه این است: هیچ کدام به تنهایی! هیچ مقطع بتن آرمه‌ای در دنیا وجود ندارد که فقط با 1 نوع فولاد به بهترین عملکرد خود برسد. بحث ما بر سر تخصیص درست مصالح بر اساس وظیفه سازه‌ای آن‌هاست.

اجازه بدهید 1 خاطره کارگاهی از 1 پروژه مقاوم‌سازی را برایتان نقل کنم. چند سال پیش برای ارزیابی 1 ساختمان بتنی نیمه‌کاره دعوت شدم. پیمانکار قبلی برای کاهش پرتی آهن‌آلات، از میلگردهای سایز 16 رده A3 (میلگرد آجدار جناقی رده 400) برای ساخت خاموت‌های ستون استفاده کرده بود. استدلال او این بود که میلگرد قوی‌تر، ستون را محکم‌تر می‌کند! پس از بررسی دقیق متوجه فاجعه شدم. به دلیل خشکی و تردی ذاتی میلگرد A3، تمام شعاع‌های خم در گوشه‌های خاموت‌ها دچار ریزترک شده بودند. وقتی بتن‌ریزی انجام می‌شد و در صورت وقوع زلزله، این خاموت‌ها در ناحیه خم‌ها از هم می‌پاشیدند و هسته مرکزی ستون بدون محافظ رها می‌شد.

تیم ما در شرکت ساختمانی صاد بلافاصله وارد عمل شد. ما تمامی شبکه‌های بافته شده را دمونتاژ کردیم. آرماتورهای طولی ستون‌ها را که به درستی از نوع A3 انتخاب شده بودند حفظ کردیم، اما تمام خاموت‌ها و سنجاقی‌ها را با میلگردهای رده A2 (میلگرد آجدار مارپیچ رده 340) سایز 10 میلی‌متر که انعطاف‌پذیری فوق‌العاده‌ای برای اجرای دقیق قلاب‌های لرزه‌ای 135 درجه دارند، جایگزین کردیم. اجرای صحیح خاموت نیازمند فولادی است که تحت تنش‌های خمشی شدید نشکند. امروز آن سازه با بالاترین ضریب اطمینان تکمیل شده است. این یعنی انتخاب مهندسی بر اساس عملکرد.

برای آرماتورهای طولی که باید کشش و خمش عظیمی را تحمل کنند، میلگرد A3 پادشاهی می‌کند. ظرفیت باربری آن بالاست و مقطع بتنی را بهینه‌تر می‌کند. اما برای هر عضوی که نیاز به پیچش، قلاب شدن و خاموت‌بندی دارد، باید بدون تردید به سراغ میلگرد A2 بروید.

اشتباهی مرگبار در انتخاب بین میلگرد A2 و میلگرد A3

بزرگترین اشتباه مرگبار در کارگاه‌های ساختمانی، نادیده گرفتن رفتار متالورژیکی فولاد در برابر حرارت است. برخی مجریان به دلیل کمبود طول میلگرد یا برای اتصال قطعات فلزی به شبکه آرماتور، سعی می‌کنند میلگردهای طولی A3 (میلگرد آجدار جناقی رده 400) را جوشکاری کنند. این 1 قمار بازنده است. برخلاف ادعای استادکاران سنتی، حرارت بالای قوس الکتریکی باعث تغییر ساختار کربنی فولاد سخت شده و فاز مارتنزیت تشکیل می‌شود که به شدت شکننده است. با اولین شوک لرزه‌ای، میلگرد دقیقاً از محل جوش مانند شیشه می‌شکند.

از سوی دیگر، استفاده از میلگرد A2 برای میلگردهای تقویتی ممان منفی در تیرها، هدر دادن ایمنی سازه است. میلگرد مارپیچ مقاومت کششی پایین‌تری دارد. تحمیل این بارهای سنگین به فولاد نرم نیازمند افزایش سایز یا تعداد میلگردهاست که باعث تراکم شدید آرماتور در چشمه اتصال شده و بتن‌ریزی را مختل می‌کند. مهندسی یعنی تخصیص درست منابع در جای درست.

مقایسه میلگرد A3 با انواع کاربردهای لرزه‌ای و سازه‌ای

برای 1 تحلیل دقیق، باید میلگرد A3 را نه به صورت کلی، بلکه در سناریوهای اجرایی مختلف با سایر رده‌های فولادی که در بازار ایران موجود هستند، مقایسه کنیم. استانداردهای ملی مقررات ملی ساختمان معیارهای سختی را تعیین کرده‌اند که در ادامه به تفاوت‌های اجرایی آن‌ها می‌پردازیم.

مقایسه در اجرای آرماتورهای عرضی (خاموت‌ها)

آرماتورهای عرضی وظیفه تحمل برش و محصور کردن هسته بتن را دارند. این میلگردها باید به شکل مربع یا مستطیل بسته خم شوند.

• شکل‌پذیری: میلگرد A2 به دلیل درصد کربن کمتر، در گوشه‌های خم دچار تنش پسماند و ترک نمی‌شود. این ویژگی ایمنی خاموت را به شدت افزایش می‌دهد.
• استهلاک دستگاه: خم کردن میلگرد A3 برای تولید هزاران خاموت در روز، فشار مضاعفی به پمپ هیدرولیک و فلکه‌های دستگاه خاموت‌زن وارد کرده و اصطکاک و فرسایش کارگاهی را افزایش می‌دهد.
• تاییدیه آیین‌نامه: آیین‌نامه‌های لرزه‌ای توصیه اکید دارند که برای تنگ‌ها و خاموت‌ها از فولادهای نرم‌تر مانند A2 استفاده شود تا در تغییر شکل‌های بزرگ پلاستیک، گسیختگی رخ ندهد.

مقایسه در اجرای آرماتورهای حرارتی سقف

میلگردهای افت و حرارت برای جلوگیری از ترک‌خوردگی بتن سقف‌ها اجرا می‌شوند و معمولاً سایزهای پایین (8 میلی‌متر) دارند.

• مکانیسم کنترل ترک: برای این کاربرد، شبکه سیمی جوش‌شده یا میلگرد A2 بسیار مناسب‌تر است. این شبکه نیازی به باربری سازه‌ای سنگین ندارد و انعطاف‌پذیری میلگرد مارپیچ باعث اجرای راحت‌تر و خوابیدن بهتر روی اسپیسرها می‌شود. در مقابل، استفاده از فولاد سخت برای این منظور، توجیه فنی و اقتصادی ندارد.

مقایسه در وصله‌های مکانیکی (کوپلر) و فورجینگ

با افزایش ارتفاع ساختمان‌ها، استفاده از وصله پوششی (اورلپ) به دلیل تراکم میلگرد منسوخ شده و روش‌های نوین جایگزین شده‌اند.

• رزوه‌کاری برای کوپلر: میلگرد A3 به دلیل مقاومت کششی بالا، بهترین کاندیدا برای اجرای کوپلر است. رزوه‌های ایجاد شده روی این فولاد بسیار مستحکم بوده و در تست‌های کشش، همواره میلگرد خارج از ناحیه کوپلر پاره می‌شود.
• جوش سر به سر (فورجینگ): این روش که بر پایه حرارت و فشار است، روی میلگردهای A3 بسیار حساس است. اگر اپراتور مهارت کافی نداشته باشد، ناحیه جوش ترد می‌شود. در حالی که فولادهای کم‌کربن‌تر رفتار پایدارتری در برابر تنش‌های حرارتی دارند، اما به دلیل نیاز سازه به مقاومت بالا، ناچار به استفاده از تکنولوژی فورجینگ استاندارد روی فولاد سخت هستیم.

مقایسه میلگرد A3 و میلگرد A4 (فولادهای مقاومت بالا)

یکی از چالش‌های پرتکرار کارفرمایان در پروژه‌های انبوه شرکت ساختمانی صاد، انتخاب بین میلگرد A3 و میلگرد رده بالاتر یعنی A4 (میلگرد آجدار مرکب رده 500 و 520) با آج مرکب است. بگذارید به عنوان 1 مهندس عمران خیالتان را راحت کنم؛ این 2 متریال رقیب مستقیم نیستند، بلکه تکامل‌یافته یکدیگر در علم متالورژی کارگاهی هستند.

میلگرد A4 با مقاومت تسلیم 500 مگاپاسکال، 1 فولاد فوق‌العاده مستحکم است. بزرگترین مزیت آن، کاهش قابل توجه سطح مقطع فولاد مورد نیاز در المان‌های بتنی است که مستقیماً منجر به سبک‌سازی سازه و باز شدن فضای چشمه اتصال برای عبور راحت‌تر بتن می‌شود. اما نکته‌ی کلیدی اینجاست: استفاده از میلگرد A4 نیازمند کنترل کیفی بسیار سخت‌گیرانه در کارخانه تولیدی (تکنولوژی ترمکس) است تا در عین مقاومت بالا، شکل‌پذیری آن از دست نرود.

در سمت مقابل، میلگرد A3 پرمصرف‌ترین و در دسترس‌ترین فولاد سازه‌ای در بازار ایران است. وقتی شما 1 پروژه میان‌مرتبه را طراحی می‌کنید، به دلیل فراوانی و قیمت تمام‌شده منطقی‌تر، A3 پاسخگوی تمام نیازهای مقاومتی شماست.

نتیجه‌گیری کارگاهی

اگر 1 برج بلندمرتبه می‌سازید و تراکم آرماتور در پای ستون‌ها به 1 بحران اجرایی تبدیل شده است، میلگرد A4 با آج مرکب راهگشای شماست. اما برای پروژه‌های متعارف و مسکونی معمول، میلگرد A3 انتخاب مهندسی‌تر، اقتصادی‌تر و در دسترس‌تری محسوب می‌شود.

مقایسه میلگرد A2 و میلگرد A1 (نرم و بدون آج)

در بسیاری از پروژه‌های شرکت ساختمانی صاد، وقتی صحبت از المان‌های خاص یا قطعات صنعتی می‌شود، کارفرمایان بین میلگرد A2 و فولاد A1 (میلگرد ساده رده 240) یا همان میلگرد ساده بدون آج دچار تردید می‌شوند. به عنوان مهندس صادقی، همیشه 1 اصل کارگاهی را به تیم‌های اجرایی یادآور می‌شوم: هر دوی این متریال‌ها در دسته فولادهای نرم قرار می‌گیرند، اما رسالت درگیری آن‌ها با بتن کاملاً متفاوت است.

میلگرد A1 در واقع فولادی کاملاً نرم با سطح صیقلی و بدون هیچ‌گونه برجستگی است. بزرگترین مزیت اجرایی آن، قابلیت جوشکاری فوق‌العاده و شکل‌پذیری 100 درصدی آن است. این میلگرد برای ساخت رول‌پلاک‌های صنعتی، شفت‌ها، و قطعات آهنگری بی‌رقیب است. مقاومت کششی آن پایین است، اما 1 نکته حیاتی وجود دارد: این فولاد به دلیل سطح صاف، هیچ‌گونه قفل‌شدگی مکانیکی با بتن ایجاد نمی‌کند و در صورت اعمال نیروی کششی، به راحتی از داخل بتن بیرون کشیده می‌شود.

در مقابل، میلگرد A2 یا همان میلگرد مارپیچ، با داشتن برجستگی‌های استاندارد روی سطح خود، هم خاصیت انعطاف‌پذیری و خم‌کاری عالی را حفظ کرده و هم پیوستگی قابل قبولی با خمیر بتن ایجاد می‌کند. برگ برنده میلگرد مارپیچ چیست؟ این متریال می‌تواند به عنوان المان سازه‌ای در تحمل برش (به صورت خاموت) نقش حیاتی ایفا کند، در حالی که آرماتور ساده چنین مجوزی در اسکلت بتنی ندارد.

توصیه مهندسی برای بهترین انتخاب

اگر به 1 فولاد برای ساخت پیچ و مهره، اتصالات فلزی خاص یا آهنگری درب و پنجره نیاز دارید، فولاد ساده A1 بی‌رقیب است. اما اگر متریالی می‌خواهید که در داخل بتن دفن شود و وظیفه تحمل برش و مهار میلگردهای اصلی را داشته باشد، میلگرد A2 تنها انتخاب قانونی، ایمن و هوشمندانه‌تر است.

راهنمای عملی بهترین انتخاب بین میلگرد A2 و میلگرد A3

با توجه به حساسیت رفتار لرزه‌ای سازه‌ها و رویکردهای جدید آیین‌نامه‌ای، استراتژی انتخاب فولاد ما نیز باید بدون نقص باشد. جلوگیری از خطاهای اجرایی ایجاب می‌کند که نگاهی دقیق به نقشه‌های شاپ درایینگ داشته باشیم. اگر می‌پرسید برای هر بخش از پروژه کدام مناسب است، به این لیست کاربردی دقت کنید:

آرماتورهای طولی فونداسیون، تیر و ستون

• قطعاً میلگرد A3 (میلگرد آجدار جناقی رده 400). این مقاطع تحت شدیدترین لنگرهای خمشی و نیروهای محوری قرار دارند و مقاومت تسلیم بالای فولاد سخت برای تامین ظرفیت باربری مقطع کاملاً الزامی است.

تنگ‌ها، خاموت‌ها و سنجاقی‌های ستون و تیر

• قطعاً میلگرد A2 (میلگرد آجدار مارپیچ رده 340). استفاده از فولاد مارپیچ نرم در این مقاطع، اجرای بی‌نقص قلاب‌های لرزه‌ای را تضمین کرده و از شکست ترد مقطع برشی در هنگام زلزله جلوگیری می‌کند.

دیوارهای برشی و شبکه‌های دوگانه

• ترکیب هوشمندانه. آرماتورهای طولی مرزی و قائم از نوع A3، و در برخی طراحی‌های خاص لرزه‌ای برای آرماتورهای افقی (برشی) از میلگرد A2 استفاده می‌شود. ما در شرکت ساختمانی صاد، دیتیل دیوارهای برشی را دقیقاً مطابق با نوع شکل‌پذیری سازه انتخاب می‌کنیم.

سقف‌های دال یک‌طرفه و تیرچه‌بلوک

• میلگرد A3 برای کشش، A2 برای حرارت. میلگردهای اصلی داخل پاشنه تیرچه حتماً باید از نوع آجدار سخت باشند، اما شبکه‌های حرارتی روی سقف می‌توانند از رده‌های نرم‌تر انتخاب شوند تا اجرای روان‌تری داشته باشند.

اشتباهات رایج اجرایی و راهکارهای مهندسی در آرماتوربندی

تجربه من در نظارت بر ده‌ها هزار تن آرماتوربندی کارگاهی نشان می‌دهد که اکثر خرابی‌های مرتبط با اسکلت بتنی، نه به خاطر کیفیت بد خود میلگرد در کارخانه ذوب آهن، بلکه به دلیل اجرای غیر استاندارد توسط اکیپ‌های فاقد صلاحیت است. یکی از اشتباهات رایج، استفاده از هوا برش (حرارت دادن) برای خم کردن میلگردهای ضخیم A3 (میلگرد آجدار جناقی رده 400) در پای ستون‌ها است! حرارت دادن فولاد باعث از بین رفتن کامل عملیات حرارتی کارخانه و افت شدید مقاومت کششی آن می‌شود.

همچنین، عدم رعایت طول گیرداری و اورلپ استاندارد موضوعی است که به کرات می‌بینم. طول وصله پوششی برای میلگرد A3 به دلیل تنش تسلیم بالاتر، طولانی‌تر از رده‌های پایین‌تر است. کاهش خودسرانه این طول به بهانه صرفه‌جویی در مصرف آهن، باعث در رفتن میلگرد از داخل بتن در ناحیه وصله پیش از رسیدن به نقطه تسلیم خواهد شد.

در نهایت باید گفت که مقایسه میلگرد A2 و میلگرد A3 مانند مقایسه شمشیر و زره است. هر کدام در میدان ساخت و ساز نقش حیاتی خود را ایفا می‌کنند. میلگرد مارپیچ (میلگرد آجدار مارپیچ رده 340) قهرمان بلامنازع شکل‌پذیری، خاموت‌زنی و مهار برشی است. اما میلگرد جناغی (میلگرد آجدار جناقی رده 400)، جنگجوی سرسخت خط مقدم در برابر بارهای سنگین ثقلی و لنگرهای کشنده لرزه‌ای است. انتخاب هوشمندانه ترکیب این 2 مصالح در 1 پروژه است که هنر مهندسی زلزله را به رخ می‌کشد.

اگر در حال برنامه‌ریزی برای اجرای 1 اسکلت بتنی پیچیده هستید و در تفسیر نقشه‌ها و انتخاب رده فولادی دچار تردید شده‌اید، تیم مهندسی شرکت ساختمانی صاد با تکیه بر دانش روز و تجربه سال‌ها اجرای موفق سازه‌های مقاوم در برابر زلزله، آماده ارائه مشاوره تخصصی و اجرای بی‌نقص شبکه‌های آرماتور برای شماست. مهندسی دقیق امروز، تضمین ایستایی فرداست.
