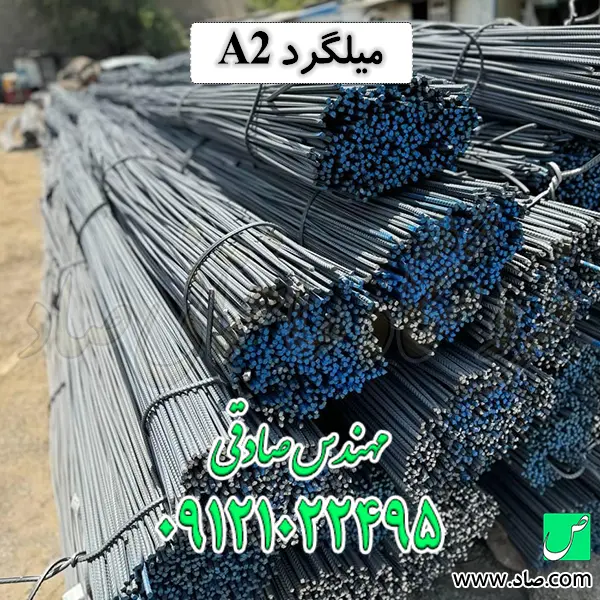

میلگرد A2

میلگرد A2 چیست؟

میلگرد تیپ A2 یا آرماتور نیمه سخت، یک مقطع فولادی آجدار با الگوی مارپیچ است که با مقاومت تسلیم 340 مگاپاسکال، تعادلی هوشمندانه بین شکل پذیری و مقاومت ایجاد می کند و به عنوان پادشاه بلامنازع آرماتورهای عرضی (خاموت) در المان های بتن آرمه شناخته می شود.

خلاصه نکات کاربردی برای مهندسان و ناظران

• شکل پذیری خمشی: آرماتور رده A2 به دلیل داشتن کربن متوسط، در برابر خمش های 90 و 135 درجه که برای ساخت خاموت الزامی است، مقاومت عالی نشان داده و دچار ترک خوردگی در تار بیرونی خمش نمی شود.
• درگیری مکانیکی: بر خلاف آرماتورهای نرم، وجود آج های مارپیچ روی سطح این مقطع، قفل و بست مکانیکی استانداردی با خمیر سیمان ایجاد می کند که برای انتقال تنش های برشی در بتن کاملاً کفایت می کند.
• محدودیت جوشکاری: به دلیل افزایش نسبی کربن در ساختار شیمیایی، جوشکاری این میلگرد با ریسک ایجاد ترک های سرد همراه است و طبق آیین نامه ها، تنها در شرایط کنترل شده و به عنوان آخرین راه حل مجاز شمرده می شود.

میلگرد تیپ A2 یا آرماتور نیمه سخت

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می کنم که درک رفتار درون مولکولی متریال، مرز باریک بین یک مهندس واقعی و یک اپراتور نرم افزار است. میلگرد A2 که در مباحث مهندسی و استاندارد ملی شماره 3132 ایران تحت عنوان آرماتور آجدار مارپیچ (رده 340) شناخته می شود، نقطه گذار فولاد از فاز صنعتی به فاز سازه ای باربر محسوب می گردد. وقتی کاتالوگ های فنی کارخانجات را ورق می زنید، با اعداد بسیار مشخصی روبرو می شوید. تنش تسلیم این متریال روی عدد 340 مگاپاسکال قفل شده است و مقاومت کششی نهایی آن در بیشترین حالت به 500 مگاپاسکال می رسد. اما این اعداد در دنیای واقعی کارگاه و زیر فشار بی رحم زلزله چه معنایی دارند؟ این ارقام به ما می گویند که شما با یک فولاد نیمه سخت روبرو هستید که هم توانایی تحمل بارهای متوسط را دارد و هم پیش از گسیختگی، هشدار تغییر شکل مناسبی به شما می دهد.

برای درک بهتر رفتار آرماتور تیپ A2 باید نگاهی متالورژیکی و دقیق به ساختار بلوری آن بیندازیم. در ترکیب شیمیایی این مقطع، درصد کربن نسبت به رده های پایین تر افزایش یافته و معمولاً در محدوده 0.30 درصد قرار دارد. این افزایش مهندسی شده کربن، جادوی مقاومت را در این فولاد بیدار می کند اما همزمان بخش کوچکی از انعطاف پذیری مطلق را قربانی می نماید. وقتی میلگرد رده A2 را تحت کشش ممتد قرار می دهید، ناحیه پلاستیک آن کوتاه تر از فولادهای نرم است و ازدیاد طولی معادل 19 درصد را ثبت می کند. این میزان از شکل پذیری، آن را به یک المان ایده آل برای جذب انرژی لرزه ای در ناحیه مفصل پلاستیک تیرها و ستون ها تبدیل کرده است، جایی که مقاومت و نرمی باید دست در دست هم عمل کنند.

وجود آج روی سطح میلگرد تیپ A2 یک الزام سازه ای غیر قابل چشم پوشی است. این آج ها که عموماً به شکل یک مارپیچ پیوسته حول محور طولی مقطع پیچیده شده اند، وظیفه ایجاد اصطکاک و قفل و بست با شبکه بلوری بتن را بر عهده دارند. در کارگاه های ساختمانی، زمانی که نیاز به تحمل نیروهای برشی ناشی از زلزله داریم، آرماتور رده A2 بی رقیب ظاهر می شود. زاویه ملایم این آج های مارپیچ باعث می شود که در زمان خم کاری سرد با دستگاه خاموت زن، تمرکز تنش مخربی در ریشه آج ها ایجاد نشود. از طرفی، ساختار کریستالی آن به گونه ای است که مقاومت خوبی در برابر پدیده خستگی تحت بارهای سیکلیک لرزه ای از خود نشان می دهد.

بسیاری از پیمانکاران تازه کار تصور می کنند به دلیل قرارگیری این محصول در رده میانی فولادها، خرید آن نیازی به وسواس مهندسی ندارد. این یک اشتباه بزرگ و پر هزینه است. عدم رعایت دقیق درصد کربن و منگنز در شمش اولیه می تواند رفتار نیمه سخت این فولاد را به شدت تخریب کرده و آن را تبدیل به متریالی شکننده کند. شرکت ساختمانی صاد با درک عمیق این تفاوت های ظریف متالورژیکی و آگاهی از اهمیت حیاتی رفتار فولاد در مهار نیروهای برشی، همواره بالاترین گرید کیفی این محصول را تامین می کند. ما در شرکت ساختمانی صاد، پیش از تحویل بار به پروژه های ساختمانی، گراف های آزمایشگاهی تست خمش سرد را زیر ذره بین مهندسی می بریم تا اطمینان حاصل کنیم که آرماتور A2 تحویلی به مشتری، دقیقاً همان رفتار منعطف آیین نامه ای را در زوایای تند خاموت از خود نشان خواهد داد و دچار دو پوستگی نخواهد شد.

کاربرد میلگرد رده A2 در ساختمان و صنعت

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که اگر مقاومت این فولاد از رده های بالاتر کمتر است، پس دلیل حضور گسترده آن در نقشه های اجرایی سازه چیست؟ پاسخ این پارادوکس ظاهری، در قلب رفتار دینامیکی سازه های بتن آرمه نهفته است. میلگرد A2 یا همان آرماتور عرضی، به دلیل نسبت طلایی بین کربن و منگنز در ساختار شیمیایی خود، یک متریال به شدت مطیع در برابر عملیات خم کاری سرد است. وقتی این مقطع زیر اهرم دستگاه خاموت زن قرار می گیرد، بر خلاف فولاد های خشک، دچار پدیده ترد شکنی در تار کششی خم نمی شود. این ویژگی متالورژیکی، آرماتور تیپ A2 را به گزینه ای بی رقیب و طلایی برای تولید انواع خاموت، سنجاقی و رکابی تبدیل کرده است.

در کفه ترازوی ساختمان سازی، کاربرد میلگرد رده A2 در مهار نیروهای برشی بسیار پر رنگ تر از مصارف طولی آن است. این محصول، شبکه نگهدارنده اصلی برای آرماتورهای طولی است و هسته بتن را در برابر نیروهای فشاری محصور می کند. ساختار نیمه سخت و انعطاف پذیر در این فولاد، به مهندسان سازه اجازه می دهد تا آن را با فواصل نزدیک در نواحی بحرانی تیر و ستون طراحی کنند، بدون آن که نگران شکست ترد خاموت ها در هنگام زلزله باشند. همچنین به دلیل داشتن مقاومت کششی قابل قبول، از آرماتور رده A2 برای شبکه حرارتی سقف های دال بتنی و عرشه فولادی نیز به عنوان یک گزینه استاندارد استفاده می شود.

اما در محیط کارگاه های صنعتی، کاربرد این فولاد آجدار به مواردی محدود می شود که نیاز به درگیری متریال با یک ماتریس دیگر وجود داشته باشد. پیمانکاران با تجربه به خوبی می دانند که برای اجرای شمع های درجا، تولید قطعات بتنی پیش ساخته و ساخت لوله های بتنی انتقال آب، متریالی بهتر از میلگرد A2 برای شبکه تسلیح کننده یافت نمی شود. کارگران می توانند این میلگرد را با استفاده از ماشین آلات به صورت کلاف های مارپیچ پیوسته (اسپیرال) درآورند تا دورپیچ شمع ها را با بالاترین کیفیت اجرا کنند. استفاده از آرماتور تیپ A2 به دلیل شکل پذیری و مقاومت بالا در برابر تغییر فرم های ماندگار، یک انتخاب مهندسی کاملاً منطقی و ایمن برای قطعات بتنی است.

تنوع درخواست ها و گستردگی کاربرد این محصول در شرکت ساختمانی صاد به گونه ای است که بخش عظیمی از سفارشات روزانه ما را تامین متریال برای پروژه های انبوه سازی و کارگاه های تولید خرپای تیرچه تشکیل می دهد. ما در شرکت ساختمانی صاد به خوبی می دانیم که هندسه آج و یکنواختی ضخامت در آرماتور نیمه سخت تا چه حد برای عبور از فک های دستگاه های اتوماتیک حیاتی است. از این رو، پیش از ارسال بار، تمامی شاخه ها و کلاف ها از نظر ارتفاع استاندارد آج، عدم وجود زنگ زدگی های لایه ای و تابیدگی طولی مورد بازرسی دقیق قرار می گیرند تا مشتریان ما در فرایند آرماتوربندی، با هیچ گونه چالش اجرایی یا توقف کار مواجه نشوند.

نحوه تولید میلگرد A2

فرایند تولید این مقطع فولادی در کارخانجات نورد، یک عملیات مهندسی شده برای رسیدن به تعادل میان سختی و شکل پذیری است که ساختار متالورژیکی متریال را با دقت فرم دهی می کند. در گام نخست، شمش های فولادی با درصد کربن کنترل شده (حدود 0.30 درصد)، وارد کوره های پیش گرم با دمای بالا می شوند. در این کوره ها، شمش ها تا دمای سرخ شدن حرارت می بینند تا شبکه کریستالی فولاد برای تغییر شکل پلاستیک در قفسه های نورد آماده شود. این حرارت دهی یکنواخت، تضمین کننده عدم وجود تنش های داخلی مخرب در مغز شمش است.

پس از خروج از کوره، شمش های گداخته از میان چندین ردیف غلتک های نورد گرم عبور می کنند تا ضخامت آن ها کاهش یافته و به قطر اسمی مورد نظر نزدیک شوند. نکته به شدت حیاتی در تولید میلگرد رده A2، قفسه پایانی نورد است که دارای غلتک های ماشین کاری شده با شیارهای مارپیچ می باشد. عبور شمش از این غلتک نهایی، آج های مارپیچ را با فشار فوق العاده بالا روی سطح فولاد حک می کند. پس از این مرحله، فرایند خنک کاری در بستر خنک کننده آغاز می شود. برخلاف فولادهای رده بالا که نیازمند عملیات حرارتی سریع (ترموکس) هستند، خنک کاری این رده با سرعتی ملایم تر انجام می شود تا ساختار نهایی فولاد به صورت فریت و پرلیت با دانه بندی متوسط تشکیل شود. این ساختار، همان انعطاف پذیری لازم برای خم شدن و سختی لازم برای تحمل بار برشی را به این محصول می بخشد.

مزایای آرماتور A2

خم پذیری سرد و رفتار شکل پذیر

• مهم ترین نقطه قوت میلگرد A2، توانایی فوق العاده آن در پذیرش تغییر شکل های خمشی با زوایای بسته است. این نرمی نسبی ناشی از کنترل دقیق کربن و منگنز در ترکیب شیمیایی آن می باشد. این ویژگی باعث می شود تا در کارگاه های آرماتوربندی، آرماتوراتورها بتوانند به راحتی خاموت هایی با قلاب های 135 درجه استاندارد زلزله تولید کنند، بدون آن که متریال در ناحیه خمش دچار پارگی الیاف خارجی یا ترک های مویی شود.

چسبندگی و پیوستگی مطلوب با بتن

• یکی از بزرگترین برتری های این مقطع نسبت به فولادهای نرم، وجود آج های مارپیچ زاویه دار روی سطح آن است. این هندسه خاص، مانند یک رزوه در داخل بتن عمل کرده و قفل و بستی مکانیکی ایجاد می کند. در هنگام وقوع زلزله، این درگیری مکانیکی مانع از لغزش میلگرد درون ماتریس بتن شده و نیروی کششی را به صورت یکنواخت در طول المان سازه ای توزیع می کند.

اتلاف انرژی عالی در ناحیه پلاستیک

• اگر سازه تحت بارهای رفت و برگشتی لرزه ای قرار گیرد، این مقطع بهترین عملکرد را در نقش آرماتور محصور کننده از خود نشان می دهد. ناحیه پلاستیک طولانی در منحنی تنش و کرنش این فولاد، باعث می شود تا انرژی عظیم زلزله از طریق تغییر شکل های خمیری (پلاستیک) مستهلک شود و هسته بتنی ستون از متلاشی شدن و فروپاشی ناگهانی نجات پیدا کند.

معایب میلگرد A2

محدودیت و ریسک در جوشکاری

• این مورد دقیقاً همان خط قرمزی است که ناظران سازه باید روی آن حساس باشند. به دلیل افزایش کربن معادل در این متریال، میلگرد A2 برای اتصالات جوشی ذوبی مناسب نیست. جوشکاری غیر اصولی باعث ایجاد فاز مارتنزیت ترد در منطقه متاثر از حرارت (HAZ) می شود که با کوچک ترین ضربه یا بار دینامیکی، مقطع از همان ناحیه دچار شکست ناگهانی و فاجعه بار خواهد شد.

تنش تسلیم پایین تر نسبت به آرماتورهای طولی

• تنش تسلیم این مقطع در حدود 340 مگاپاسکال است که برای استفاده به عنوان آرماتور اصلی کششی در تیرها، رقمی غیر اقتصادی محسوب می شود. استفاده از این متریال برای تحمل لنگرهای خمشی شدید، طراح را مجبور به افزایش سطح مقطع فولاد مصرفی می کند که در نهایت منجر به تراکم بیش از حد شبکه آرماتور و عدم امکان بتن ریزی صحیح و متراکم در گره های سازه ای می شود.

تشابه ظاهری و خطر اشتباه کارگاهی

• گاهی اوقات در کارگاه های فاقد سیستم کنترل کیفیت یکپارچه، شکل ظاهری آج این مقطع ممکن است با آرماتورهای رده بالاتر اشتباه گرفته شود. استفاده اشتباه از میلگرد A2 به جای مقاطع خشک تر در المان های طولی، ظرفیت باربری نهایی سازه را به شدت کاهش داده و ضریب ایمنی ساختمان را به زیر حد مجاز آیین نامه ای تنزل می دهد.

انواع میلگرد رده A2

میلگرد A2 به دلیل ماهیت خم پذیر خود، در سایز های پایین مانند قطرهای 8 و 10 میلی متر، مقاومت هندسی مناسبی برای کلاف شدن دارد. به همین دلیل، برای سهولت در لجستیک و همچنین تغذیه مداوم ماشین آلات سی ان سی خاموت زن، این سایز ها به صورت کلاف های یکپارچه بسته بندی می شوند. این کلاف ها متریال رویایی برای کارگاه های صنعتی تولید خرپا و خاموت های مهندسی هستند، زیرا طول پیوسته آنها نیاز به اورلپ و ایجاد ضایعات را به حداقل ممکن می رساند.

اما در سوی دیگر میدان، در قطرهای 10، 12 و بالاتر، مقطع فولادی به درجه ای از صلبیت می رسد که کلاف کردن آن توجیه فنی ندارد. در این سایز ها، مقاطع از همان ابتدا در طول های 12 متری مستقیم برش خورده و روانه بازار می شوند. ما در شرکت ساختمانی صاد همیشه به مدیران کارگاه ها یادآوری می کنیم که اگر قصد دارند از میلگردهای کلاف A2 استفاده کنند، فرایند باز کردن آن ها باید با دستگاه های کشش و صاف کن اتوماتیک مجهز به غلتک های نایلونی انجام شود تا آج های مارپیچ حساس این مقطع در حین صاف شدن دچار لهیدگی نگردند و چسبندگی آن ها با بتن از بین نرود.

یکی از سوالات پرتکرار خریداران از کارشناسان شرکت ساختمانی صاد، تصمیم گیری بین خرید کلاف یا شاخه برای تولید خاموت است. میلگرد A2 کلاف، با حذف ضایعات انتهایی شاخه ها، راندمان اقتصادی پروژه را به شدت بالا می برد. اما استفاده از آن منوط به حضور دستگاه های خاموت زن اتوماتیک در کارگاه است. اگر پروژه شما از روش های سنتی آرماتوربندی با میز کار دستی استفاده می کند، خرید شاخه های مستقیم 12 متری گزینه منطقی تری خواهد بود.

راهنمای خرید میلگرد A2

بازار پر نوسان مقاطع فولادی، همواره آبستن تله های قیمتی و پیشنهادهای وسوسه انگیز برای پیمانکاران و مدیران خرید است. اما به عنوان یک مهندس طراح، اکیداً توصیه می کنم که برای خرید میلگرد A2، تنها به مهر استاندارد روی پیش فاکتور اکتفا نکنید. این مقطع آجدار، ستون فقرات مقاومت برشی سازه شماست. یکی از رایج ترین تقلب ها در بازار غیر رسمی، نورد کردن مجدد آرماتورهای نرم (با کربن بسیار پایین) و ایجاد آج روی آن ها برای فروش به جای رده نیمه سخت است. این محصولات تقلبی در زمان زلزله به شدت نرم عمل کرده و ظرفیت باربری محاسباتی را تامین نمی کنند.

کیفیت سطح مقطع و هندسه آج ها برای آرماتورهای عرضی یک خط قرمز مهندسی است. وجود آج های ساییده شده، ارتفاع غیر استاندارد آج، یا الگوی آج نامنظم، تنها یک ایراد ظاهری نیست. این نواقص به صورت مستقیم نشان دهنده ضعف در غلتک های نورد هستند و باعث افت شدید چسبندگی مکانیکی میلگرد با خمیر بتن می شوند. علاوه بر این، در هنگام خرید میلگرد رده A2 باید به تلرانس وزنی آن دقت ویژه ای داشت. مقاطعی که وزن هر متر طول آن ها در لبه پایینی جدول رواداری آیین نامه قرار دارد (اصطلاحاً میلگردهای سبک)، سطح مقطع موثر کمتری برای تحمل نیروهای برشی ارائه می دهند و حاشیه ایمنی سازه را به شدت کاهش می دهند.

تطابق دقیق خواص کششی این مقطع با استاندارد های بین المللی، رکن اساسی تایید متریال است. تنش تسلیم نباید افت معناداری نسبت به عدد 340 مگاپاسکال داشته باشد. از سوی دیگر، درصد ازدیاد طول (کرنش پلاستیک) نباید آنقدر پایین باشد که مقطع در زمان خم کاری خاموت دچار ترد شکنی شود. این تعادل ظریف متالورژیکی، تنها در کارخانجات معتبر و دارای سیستم ذوب ریزی کنترل شده قابل دستیابی است.

ما در شرکت ساختمانی صاد، فرایند تامین و تحویل این متریال سازه ای را با حساسیت های یک طراح مهندسی گره زده ایم. کارشناسان ما پیش از تایید نهایی و ارسال بار به کارگاه های ساختمانی، گواهینامه های کیفیت کارخانه سازنده (سرتیفیکیت) را از نظر مطابقت درصد کربن معادل و نتایج تست خمش سرد (Cold Bend Test) به صورت موشکافانه تحلیل می کنند. شرکت ساختمانی صاد با این فیلترهای سخت گیرانه، تضمین می کند که متریال تحویلی، نه تنها از نظر هندسی و وزنی بی نقص است، بلکه در زیر فشارهای برشی ویرانگر زلزله، بالاترین سطح شکل پذیری و مقاومت را برای اسکلت بتنی شما به ارمغان خواهد آورد.

چرا استفاده از میلگرد A2 به عنوان آرماتور طولی محدود است؟

بیایید تعارف را کنار بگذاریم. در طراحی لرزه ای ساختمان های امروزی، لنگرهای خمشی وارده بر تیرها بسیار عظیم هستند. برای مقاومت در برابر این نیروها، طراح به فولادی نیاز دارد که تنش تسلیم بالایی داشته باشد. میلگرد تیپ A2 با تنش تسلیم محدود خود، طراح را مجبور می کند تا تعداد شاخه های بیشتری را در مقطع بتنی جای دهد. این تراکم بیش از حد شبکه طولی، نه تنها هزینه پروژه را بالا می برد، بلکه مانع از عبور دانه بندی شن و ماسه شده و پدیده خطرناک کرمو شدن (شن نما شدن) هسته بتن را رقم می زند. به همین دلیل آیین نامه ها، استفاده از این مقطع را به آرماتورهای عرضی و حرارتی محدود کرده اند.

تجربه کارگاهی و اجرایی استفاده از میلگرد A2

من مهندس صادقی هستم و تجربه من نشان می دهد که تئوری های دانشگاهی تا زمانی که چکمه نپوشید و وارد گل و لای کارگاه نشوید، معنای واقعی پیدا نمی کنند. برخلاف کاتالوگ های تبلیغاتی که همه چیز را ایده آل نشان می دهند، در واقعیت کارگاه پر از اشتباهات عجیب و غریب است.

چند سال پیش به عنوان ناظر عالی وارد پروژه یک مجتمع مسکونی شدم. در حال بازدید از شبکه آرماتوربندی ستون های طبقه همکف بودم که متوجه یک فاجعه پنهان شدم. اکیپ اجرایی برای تثبیت سریع تر شبکه، به جای استفاده از مفتول آرماتوربندی، خاموت های میلگرد تیپ A2 را با جوشکاری نقطه ای (خال جوش) به آرماتورهای طولی متصل کرده بود. سرکارگر معتقد بود این روش استحکام سبد آرماتور را در زمان بتن ریزی افزایش می دهد. دستور توقف کار را صادر کردم. نتیجه؟

نمونه ها را به آزمایشگاه فرستادیم. تحت تست خمش، دقیقاً از همان نقاطی که جوشکاری شده بود، آرماتور رده A2 به دلیل ایجاد فاز ترد و شکننده مارتنزیت در منطقه هاز (HAZ)، مانند شیشه شکست. این مقطع نیمه سخت به دلیل داشتن کربن متوسط، به هیچ وجه پذیرای شوک حرارتی جوشکاری بدون پیش گرمایش نیست. این اشتباه مهلک باعث ایجاد یک پل حرارتی مخرب شده بود که می توانست در اولین زلزله، باعث گسیختگی برشی خاموت ها و انفجار هسته ستون شود. مجبور شدیم تمام شبکه آرماتور آن ناحیه را دمونتاژ کنیم. این هزینه سنگین، تاوان نادیده گرفتن یک اصل ساده مهندسی بود: میلگرد A2 برای جوشکاری در شرایط کارگاهی ساخته نشده است. ما در شرکت ساختمانی صاد، پیش از فروش هر مقطع فولادی، مشاوره فنی دقیق ارائه می دهیم تا از بروز چنین فجایع دردناکی در پروژه های شما جلوگیری کنیم.
