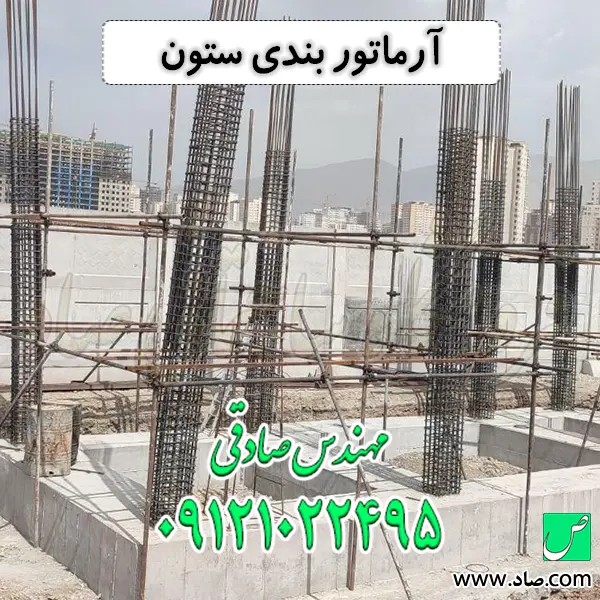

آرماتور بندی ستون

آرماتور بندی ستون چیست؟

آرماتور بندی ستون، حساس‌ترین مرحله در تسلیح اعضای باربر ثقلی و لرزه‌ای یک سازه است. این فرآیند شامل چیدمان دقیق میلگردهای طولی و مهار آن‌ها توسط شبکه‌ای از میلگردهای عرضی (خاموت‌ها و سنجاقی‌ها) است تا این عضو عمودی بتواند ترکیبی از نیروهای فشار محوری سنگین و لنگرهای خمشی را تحمل کرده و در هنگام زلزله، از پدیده مرگبار کمانش آرماتورها و فروپاشی کل طبقه جلوگیری نماید.

نکات مهندسی آرماتور بندی ستون

• تراکم خاموت‌ها در نواحی بحرانی: ستون‌ها در دو انتهای خود (محل اتصال به سقف و کف) دارای ناحیه‌ای به نام L_0 هستند که مفصل پلاستیک در آنجا تشکیل می‌شود. در این نواحی، فاصله خاموت‌ها باید به شدت کاهش یابد تا محصورشدگی (Confinement) هسته بتن در برابر تنش‌های رفت و برگشتی زلزله تضمین شود.
• ممنوعیت وصله در پای ستون: برخلاف رویه غلط کارگاهی، وصله پوششی (اورلپ) میلگردهای طولی ستون در قاب‌های خمشی ویژه نباید در یک‌چهارم ابتدایی یا انتهایی ستون انجام شود. وصله‌ها باید در نیمه میانی ارتفاع ستون (جایی که لنگر خمشی حداقل است) قرار گیرند.
• خم ۱۳۵ درجه لرزه‌ای: تمامی خاموت‌های بسته و میلگردهای سنجاقی (Cross-ties) در ستون باید دارای قلاب لرزه‌ای با خم ۱۳۵ درجه باشند. استفاده از خم ۹۰ درجه باعث می‌شود هسته بتن در اولین شوک زلزله، خاموت را باز کرده و ستون متلاشی شود.

راهنمای جامع آرماتور بندی ستون (ضوابط مبحث نهم و ACI)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه و متخصص حوزه مقاطع فولادی. ستون‌ها، پاهای استوار سازه شما هستند. بر خلاف تیرها که معمولاً خرابی آن‌ها موضعی و محدود به یک دهانه است، شکست یک ستون به معنای ریزش دومینویی و فروریختن کل طبقات بالاسری است. در شرکت ساختمانی صاد، ما اهمیت کیفیت فولاد مصرفی در این اعضای حیاتی را به خوبی درک می‌کنیم. ستون‌ها در میدان عمل تحت نمودار اندرکنش نیروی محوری و لنگر خمشی (P-M) کار می‌کنند. اگر اصول آرماتور بندی شامل رعایت فواصل دقیق خاموت‌ها، اجرای صحیح سنجاقی‌ها و تامین طول وصله طبق آیین نامه بتن ایران (مبحث نهم) و استاندارد ACI آمریکا به درستی اجرا نشود، بهترین بتن‌ها هم زیر بار فشار محوری خرد شده و میلگردها مانند ماکارونی کمانش خواهند کرد.

مراحل گام به گام آرماتور بندی ستون

کار در ارتفاع و اجرای قفسه آرماتور ستون‌ها نیازمند دقت بالا، قدرت بدنی و درک سه‌بعدی از نقشه‌هاست. فرایند تسلیح ستون از روی سطح سقف قبلی (یا فونداسیون) آغاز شده و تا زیر سقف بعدی امتداد می‌یابد. آموزش آرماتور بندی ستون، در واقع آموزش خلق یک هسته مقاوم در برابر نیروهای فشاری و برشی است.

1. آماده‌سازی ریشه‌ها و پاکسازی درز سرد

پیش از آنکه میلگردهای جدید ستون از شرکت ساختمانی صاد به پای کار منتقل شوند، باید وضعیت میلگردهای انتظار (ریشه‌ها) که از طبقه پایین بیرون زده‌اند بررسی شود. معمولاً پای ستون‌ها مملو از شیره بتن خشک شده طبقه قبل است. این ناحیه که «درز سرد» نامیده می‌شود، مستعدترین نقطه برای ضعف برشی است. کارگران باید با برس سیمی، بتن‌های پوک و شیره سیمان را از روی ریشه‌ها و سطح بتن پاک کنند تا درگیری کامل بین بتن قدیم و جدید ایجاد شود.

2. استقرار و وصله میلگردهای طولی

میلگردهای طولی جدید (که معمولاً طولی حدود ۳ تا ۴ متر دارند) باید به ریشه‌ها متصل شوند. اگر از وصله پوششی (اورلپ) استفاده می‌شود، میلگرد جدید باید دقیقاً مماس با ریشه قرار گرفته و با سیم مفتول محکم بسته شود. در پروژه‌های مهندسی‌ساز، برای جلوگیری از تراکم آرماتور در مقطع، از وصله‌های مکانیکی (کوپلر) استفاده می‌شود. نکته حیاتی این است که در آرماتور بندی ستون‌های لرزه‌بر، وصله‌ها باید به صورت شطرنجی (Staggered) اجرا شوند؛ یعنی همه میلگردها در یک تراز افقی وصله نشوند تا ضعف مقطعی ایجاد نگردد.

3. جای‌گذاری و توزیع خاموت‌ها (آرماتورهای عرضی)

این مرحله، سخت‌ترین و زمان‌برترین بخش آرماتور بندی ستون است. خاموت‌های بسته که از قبل طبق شاپ دراوینگ خم خورده‌اند، از بالای میلگردهای طولی به سمت پایین هدایت می‌شوند. نقشه‌خوان باید فواصل خاموت‌ها را با گچ روی میلگرد طولی علامت بزند. در نواحی بحرانی بالا و پایین ستون (L_0) خاموت‌ها فشرده‌تر (مثلاً هر ۱۰ سانتی‌متر) و در ناحیه میانی ستون بازتر (مثلاً هر ۱۵ یا ۲۰ سانتی‌متر) چیده می‌شوند. قلاب‌های ۱۳۵ درجه خاموت‌ها باید به صورت چرخشی در گوشه‌های مختلف ستون قرار گیرند و همه در یک خط نباشند.

4. اجرای سنجاقی‌ها (Cross-ties)

طبق آیین‌نامه، هر میلگرد طولی ستون که به صورت یک در میان قرار دارد، باید توسط یک گوشه خاموت یا یک میلگرد سنجاقی مهار شود. سنجاقی‌ها میلگردهایی با یک قلاب ۱۳۵ درجه در یک سر و معمولاً قلاب ۹۰ درجه در سر دیگر هستند (برای سهولت اجرا). این سنجاقی‌ها وظیفه دارند از شکم دادن میلگردهای طولی میانیِ ستون جلوگیری کنند. اجرای سنجاقی‌ها در فضای تنگ بین خاموت‌ها به شدت طاقت‌فرساست، اما حذف آن‌ها مساوی است با کمانش قطعی میلگرد در زلزله.

5. نصب اسپیسرها و اجرای رامکا (شاقول‌بندی)

برای تضمین پوشش بتنی (کاور)، از اسپیسرهای چرخشی (ویل) پلاستیکی استفاده می‌شود که روی خاموت‌ها قفل می‌شوند. گام نهایی پیش از بسته شدن قالب‌ها، اجرای «رامکا» است. رامکا یک میلگرد یا نوار بتنی کوچک است که در پای ستون بسته می‌شود تا قالب ستون دقیقاً روی آن بنشیند و ستون پیچش یا ناشاقولی نداشته باشد. اکیداً توصیه می‌شود از رامکای بتنی استفاده شود، زیرا رامکای فولادی که به سطح بیرونی می‌چسبد، در مجاورت هوا به سرعت زنگ زده و خوردگی را به عمق ستون هدایت می‌کند.

انواع گره و اتصال در آرماتور بندی ستون

در ستون‌ها، قفسه آرماتور به صورت عمودی ایستاده است. بنابراین گره‌ها باید تحمل وزن خاموت‌ها و ضربات ناشی از سقوط بتن از ارتفاع بالا را داشته باشند. استفاده از سیم مفتول نمره ۱.۵ برای ستون‌ها استاندارد است.

گره پشت گردنی

• این گره تخصصی‌ترین نوع گره برای اتصال آرماتور طولی ستون به گوشه خاموت است. سیم مفتول به گونه‌ای بافته می‌شود که از پشت میلگرد اصلی دور زده و خاموت را به شدت در جای خود قفل می‌کند. این گره مانع از لغزش خاموت به سمت پایین (افتادگی خاموت) در حین بتن‌ریزی می‌شود.

گره صلیبی (مربعی)

• در نقاط تقاطع سنجاقی‌ها با میلگردهای طولی، از گره صلیبی استفاده می‌شود تا سنجاقی کاملاً عمود بر مقطع بایستد و تحت فشار کج نشود.

قفل کردن قلاب‌ها

• گره زدن محل بسته شدن قلاب خاموت‌ها (محل تلاقی دو سر خاموت) بسیار مهم است. کارگر آرماتوربند باید با انبر، سیم را طوری بپیچاند که این قلاب‌ها در زمان ویبره زدن بتن، از هم باز نشوند.

رفتار ستون‌ها در طبقات مختلف و معماری‌های گوناگون متفاوت است. یک ستون ممکن است در پارکینگ باربر خالص باشد و ستون دیگر در نما درگیر پیچش شود. شرکت ساختمانی صاد با تامین طیف وسیعی از سایزها و رده‌های فولاد، پاسخگوی نیازهای هندسی مختلف طراحان است. برای اجرای یک اسکلت بی‌نقص، شناخت آناتومی انواع ستون‌ها و چالش‌های آرماتور بندی آن‌ها برای تیم مهندسی حیاتی است.

آرماتور بندی ستون‌های قاب خمشی (ویژه و متوسط)

در سیستم‌های باربر قاب خمشی (بدون دیوار برشی)، تمام بار جانبی زلزله بر دوش اتصالات تیر به ستون است. آرماتور بندی این ستون‌ها به شدت پیچیده و پر تراکم است. چالش اصلی در این سیستم‌ها، تامین «محصورشدگی هسته بتن» در نواحی تشکیل مفصل پلاستیک است. در این ستون‌ها، فاصله خاموت‌ها در بالا و پایین ستون گاهی به ۸ تا ۱۰ سانتی‌متر می‌رسد. علاوه بر این، حجم انبوهی از آرماتورهای طولی تیرها نیز باید از داخل این ستون عبور کنند. مدیریت این ترافیک فولادی، نیازمند تهیه نقشه‌های شاپ دقیق سه‌بعدی است تا از مسدود شدن مسیر بتن‌ریزی و ایجاد حفره‌های کرمو در مهم‌ترین عضو سازه جلوگیری شود.

آرماتور بندی ستون‌های گرد (اسپیرال یا دورپیچ)

ستون‌های دایره‌ای از نظر رفتار مکانیکی، بی‌نظیرترین عملکرد را در مهار نیروهای فشاری و زلزله دارند. در آرماتور بندی این ستون‌ها، به جای استفاده از خاموت‌های بسته مجزا، از یک مفتول یا میلگرد پیوسته به نام دورپیچ (Spiral) استفاده می‌شود که مانند یک فنر به دور آرماتورهای طولی می‌پیچد. آیین‌نامه ACI امتیاز ویژه‌ای (افزایش ظرفیت باربری محوری) برای ستون‌های اسپیرال قائل است، زیرا رفتار آن‌ها بسیار شکل‌پذیرتر است. چالش اجرایی در اینجا، حفظ «گام فنر» (Pitch) یا همان فاصله ثابت بین حلقه‌های دورپیچ است. آرماتوربند باید با مهارت بالا و استفاده از اسپیسرهای شانه‌ای، این گام را در کل ارتفاع ستون ثابت نگه دارد.

آرماتور بندی ستون کوتاه

از نظر مهندسی زلزله، ستون کوتاه یک خطر بالقوه است. این پدیده معمولاً در راه‌پله‌ها یا زمانی رخ می‌دهد که دیوارهای میان‌قابی آجری در دو طرف ستون اجرا شده اما به سقف نمی‌رسند (مثلاً برای تعبیه پنجره). در این حالت، طول آزاد ستون کاهش یافته و سختی آن به شدت بالا می‌رود. در هنگام زلزله، این ستون کوتاه تمام نیروی برشی طبقه را به خود جذب کرده و با یک شکست برشی انفجاری متلاشی می‌شود. اگر در نقشه معماری چنین ستونی داریم، آرماتور بندی آن نیازمند تمهیدات ویژه است. طراح سازه فاصله خاموت‌ها را در کل ارتفاع این ستون به حداقل ممکن کاهش می‌دهد (ناحیه بحرانی در کل طول ستون) و مجری موظف است این تراکم سنگین آرماتور برشی را بی‌کم‌وکاست اجرا نماید.

آرماتور بندی ریشه ستون برای طبقه بعد (تغییر مقطع)

بیایید از زبان یک متخصص کارگاهی صحبت کنیم. با بالا رفتن طبقات، بار محوری ستون‌ها کاهش می‌یابد و منطقی است که ابعاد مقطع ستون کوچک‌تر شود. انتقال آرماتورهای ستون پایین به ستون کوچکتر بالایی، نیازمند یک آرماتور بندی ظریف است.

ضوابط آیین‌نامه می‌گوید میلگردهای انتظار باید با یک شیب ملایم (حداکثر نسبت ۱ به ۶) به سمت داخل خم شوند (Offset Bends). تجربه من نشان می‌دهد که پیمانکاران اغلب این خم‌کاری را قبل از نصب خاموت‌ها و با ابزارهای غیر استاندارد در پای کار انجام می‌دهند که باعث ترک‌خوردگی فولاد می‌شود یا بدتر از آن، میلگرد را با حرارت مشعل کج می‌کنند. راه حل مهندسی در زمان آرماتور بندی این است که این میلگردهای S-شکل به صورت سرد و با دستگاه‌های مکانیکی دقیقاً طبق زاویه محاسبه شده خم خورده و سپس در قفسه آرماتور جای‌گذاری شوند تا انتقال بار به صورت محوری و بدون لنگر خروج از مرکز انجام شود.

قیمت گذاری آرماتور بندی ستون

برآورد هزینه و تعیین دقیق دستمزد اکیپ آرماتور بند برای ستون‌ها، تابعی از پیچیدگی‌های کار در ارتفاع و تراکم مقطع است. اولین عامل تعیین‌کننده، ارتفاع طبقه است. اجرای ستون‌های بلند (مثلاً در لابی‌های تجاری یا سوله‌ها با ارتفاع بیش از ۴ متر) نیازمند داربست‌بندی، رعایت شدید پروتکل‌های ایمنی کار در ارتفاع و افت محسوس راندمان نیروی انسانی است که مستقیماً نرخ دستمزد را به ازای هر کیلوگرم یا متر طول افزایش می‌دهد.

دومین پارامتر کلیدی، نوع قاب لرزه‌ای و تراکم خاموت‌هاست. بافتن یک ستون در یک سیستم با دیوار برشی (که ستون‌ها بار جانبی کمتری می‌برند و خاموت کمتری دارند) بسیار سریع‌تر از بافتن ستون در یک قاب خمشی ویژه است که نیازمند صدها سنجاقی و خاموت‌های تودرتو (Overlapping Hoops) است. این پیچیدگی و زمان‌بر بودن، قیمت تمام شده آرماتور بندی را به شدت بالا می‌برد.

عامل سوم، استفاده از فناوری‌های نوین مانند کوپلر است. اگرچه رزوه کردن آرماتورها و استفاده از وصله‌های مکانیکی هزینه جداگانه‌ای دارد، اما سرعت اجرای قفسه ستون را برای آرماتوربند بالا می‌برد. با این حال، بستن کوپلر نیازمند دقت میلی‌متری و آچارکشی با ترک‌متر (Torque Wrench) است که مهارت خاصی می‌طلبد و در فرمول نهایی قیمت‌گذاری لحاظ می‌گردد.

بهینه سازی هزینه آرماتور بندی ستون

در اجرای ستون‌ها، پرت میلگرد در سایزهای پایین (مربوط به خاموت‌ها) بسیار شایع است. خرید مستقیم متریال در سایزهای استاندارد از مراجع معتبری نظیر شرکت ساختمانی صاد گام اول است، اما مهندسی ارزش در کارگاه، هزینه‌ها را نجات می‌دهد.

1. استخراج شاپ دراوینگ دقیق برای خاموت‌ها: خاموت‌ها معمولاً از میلگردهای نمره ۱۰ یا ۱۲ ساخته می‌شوند. با یک لیستوفر هوشمند، می‌توان برش شاخه‌های ۱۲ متری را طوری تنظیم کرد که کمترین طول پرتی ایجاد شود. مثلاً تغییر ۱ سانتی‌متری در طول خم خاموت (البته در محدوده مجاز آیین‌نامه) می‌تواند باعث شود از یک شاخه، دقیقاً تعداد صحیحی خاموت بدون هیچ پرتی درآید.
2. جایگزینی اورلپ با کوپلر در آرماتورهای اصلی: در ستون‌ها، فضای مقطع محدود است. وصله پوششی میلگردهای قطور (مثلاً نمره ۲۵) در یک مقطع ستون ۱ متری، ده‌ها کیلوگرم فولاد را هدر می‌دهد و باعث کرمو شدن بتن می‌شود. استفاده از کوپلر نه تنها هزینه میلگرد را به شدت کاهش می‌دهد، بلکه کیفیت سازه را ارتقا می‌بخشد.
3. تولید کارگاهی خاموت با دستگاه‌های CNC: به جای خم‌کاری دستی که همواره با خطای انسانی و ضایعات همراه است، سفارش خاموت‌های آماده یا استفاده از خاموت‌زن‌های CNC در کارگاه‌های بزرگ، سرعت اجرا را چند برابر کرده و ضایعات را به صفر می‌رساند.

آرماتور بندی ستون با دستگاه یا دستی؟

استفاده از گره‌زن‌های اتوماتیک شارژی در کارگاه‌ها رو به افزایش است. آیا این دستگاه‌ها برای ستون مناسب‌اند؟ پاسخ مهندسی من این است: “بستگی به ناحیه ستون دارد”. مقایسه عملکرد نشان می‌دهد که این دستگاه‌ها برای بستن تقاطع خاموت‌ها با آرماتورهای طولی در ناحیه میانی ستون بسیار سریع و کارآمد هستند. اما در گوشه‌های ستون و در نواحی بحرانی (L_0) که خاموت‌ها متراکم بوده و سنجاقی‌های متعددی وجود دارند، گره‌زن‌های شارژی به دلیل ابعادشان نمی‌توانند به راحتی وارد شبکه شوند و مهم‌تر از آن، قدرت لازم برای ایجاد گره پشت گردنیِ سفت را ندارند. در این نواحی حساس، همچنان مهارت دست کارگر و انبر آرماتوربندی برای قفل کردن فولادها بی‌رقیب است.

در نهایت، آرماتور بندی ستون یک سمفونی از دقت هندسی و الزامات لرزه‌ای است. چه میلگردهای خود را از شرکت ساختمانی صاد تامین کنید و چه در حال نظارت عالیه بر یک پروژه مسکونی باشید، درک این موضوع که ستون‌ها اولین و آخرین خط دفاعی سازه در برابر فروریزش هستند، کلید اجرای یک اسکلت فناناپذیر خواهد بود.

تجربیات کارگاهی آرماتور بندی ستون

بدترین و خطرناک‌ترین تخلفی که به عنوان ناظر در مرحله اجرای ستون‌ها دیده‌ام، مربوط به ناحیه “چشمه اتصال” (گره تقاطع تیر به ستون) است. پیمانکاران اغلب پس از بافتن آرماتور تیرها متوجه می‌شوند که بتن نمی‌تواند از بین انبوه میلگردها به داخل ستون نفوذ کند. راه‌حل فاجعه‌بار آن‌ها، قیچی کردن و حذف خاموت‌های ستون در داخل ضخامت سقف است! این یک جنایت سازه‌ای است. فقدان خاموت در این گره، در هنگام زلزله باعث انفجار مقطع بتنی و فروپاشی سقف می‌شود. من به عنوان ناظر، همواره قبل از بسته شدن قالب‌های سقف، از ادامه یافتن خاموت‌های ستون در داخل چشمه اتصال شخصاً بازدید می‌کنم. مورد دیگر، ویبره زدن نادرست ستون است. اگر قفسه آرماتور شاقول نباشد یا کاورها تنظیم نشده باشند، شلنگ ویبراتور بین میلگردها گیر کرده و کارگران برای درآوردن آن، کل شبکه ستون را از جای خود خارج می‌کنند که این امر کاور بتن را در یک سمت کاملاً از بین می‌برد.
