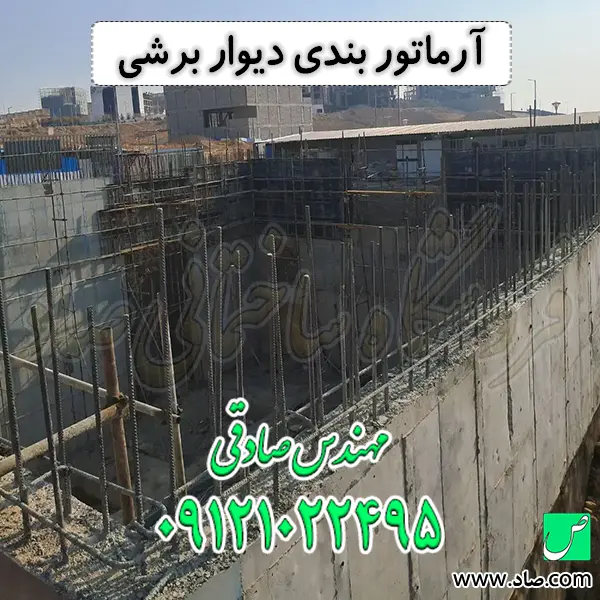

آرماتور بندی دیوار برشی

آرماتور بندی دیوار برشی چیست؟

آرماتور بندی دیوار برشی، فرآیند تسلیح المان‌های سازه‌ای قائم و صفحه‌ای است که برای مقابله با نیروهای جانبی ناشی از زلزله و باد طراحی می‌شوند. این عملیات شامل جای‌گذاری دقیق شبکه‌های میلگردی قائم و افقی، و آرماتورهای ویژه در المان‌های مرزی برای تحمل نیروهای برشی درون صفحه‌ای و لنگرهای واژگونی است.

نکات مهندسی آرماتور بندی دیوار برشی

دیوارهای برشی به عنوان ستون فقرات سازه عمل کرده و با سختی بالای خود، تغییر مکان جانبی طبقات را به شدت محدود می‌کنند و بخش عمده‌ای از بار جانبی را به خود جذب می‌نمایند. عملکرد صحیح دیوار برشی در زلزله، مستقیماً به کیفیت و دقت آرماتور بندی آن وابسته است و نقش یک فیوز شکل‌پذیر را برای حفظ جان ساکنین ایفا می‌کند.

• تراکم میلگردها در نواحی بحرانی (المان مرزی): در انتهای دیوار برشی (لبه‌های آزاد)، تمرکز تنش‌های خمشی و فشاری بسیار بالاست. در این نواحی که المان مرزی نامیده می‌شوند، میلگردهای قائم با تراکم بالا توسط خاموت‌های بسته و سنجاقی‌های متعدد محصور می‌شوند تا شکل‌پذیری دیوار در این نقاط تضمین گردد و از گسیختگی ناگهانی بتن جلوگیری شود.
• استفاده الزامی از سنجاقی (Crosstie): در دیوارهای برشی، دو شبکه میلگردی قائم و افقی در دو وجه دیوار قرار می‌گیرند. برای جلوگیری از کمانش میلگردهای قائم تحت بارهای فشاری شدید و حفظ یکپارچگی دو شبکه، استفاده از سنجاقی‌هایی که دو شبکه را به هم متصل می‌کنند، الزامی است. این سنجاقی‌ها باید دارای قلاب‌های لرزه‌ای (خم ۱۳۵ درجه) در یک انتها و قلاب ۹۰ درجه در انتهای دیگر باشند.
• ممنوعیت وصله پوششی در نواحی بحرانی: در ارتفاعی از پایین دیوار که ناحیه تشکیل مفصل پلاستیک پیش‌بینی می‌شود (معمولاً در پایه دیوار)، انجام وصله پوششی (اورلپ) برای میلگردهای قائم ممنوع است. در این مناطق، برای اتصال میلگردها باید از وصله‌های مکانیکی (کوپلر) یا جوشی مجاز استفاده شود تا پیوستگی کامل در ناحیه بحرانی حفظ شود.

راهنمای جامع آرماتور بندی دیوار برشی (ضوابط مبحث نهم و ACI)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه. دیوار برشی، قهرمان خاموش سازه در برابر زلزله است. برخلاف تیر و ستون که بارهای ثقلی را به نمایش می‌گذارند، قدرت واقعی دیوار برشی در لحظات بحرانی زلزله آشکار می‌شود. در شرکت ساختمانی صاد، ما به دیوار برشی به چشم یک سپر دفاعی نگاه می‌کنیم که کوچکترین خطا در تسلیح آن می‌تواند به قیمت جان انسان‌ها تمام شود. پیچیدگی آرماتور بندی دیوار برشی در تراکم بسیار بالای میلگردها، به ویژه در المان‌های مرزی و لزوم رعایت دقیق ضوابط شکل‌پذیری مطابق مبحث نهم و ACI-318 است. عدم اجرای صحیح سنجاقی‌ها، استفاده از خاموت با قلاب‌های غیراستاندارد یا وصله میلگردهای قائم در محل نامناسب، می‌تواند شکل‌پذیری این المان حیاتی را از بین برده و منجر به شکست ترد و فاجعه‌بار شود.

مراحل گام به گام آرماتور بندی دیوار برشی

اجرای آرماتور بندی دیوار برشی به دلیل ماهیت قائم، تراکم بالا و وجود دو شبکه مجزا، نیازمند دقت و ترتیب عملیات مشخص است. این فرآیند معمولاً پس از بتن‌ریزی فونداسیون یا طبقه زیرین و بر روی میلگردهای انتظار آغاز می‌شود.

1. آماده‌سازی و جای‌گذاری میلگردهای انتظار (ریشه)

اولین گام، کنترل میلگردهای قائمی است که از فونداسیون یا دیوار طبقه پایین به صورت ریشه بیرون آمده‌اند. این میلگردها باید کاملاً تمیز، عاری از زنگ‌زدگی سست و دقیقاً در محل خود طبق نقشه باشند. در صورت نیاز به وصله، از کوپلر یا طول همپوشانی استاندارد استفاده می‌شود.

2. بافتن شبکه اول و نصب اسپیسر

پس از برپایی یک وجه قالب‌بندی، شبکه آرماتور وجه اول بافته می‌شود. ابتدا میلگردهای قائم به ریشه‌ها متصل شده و سپس میلگردهای افقی در فواصل مشخص به آن‌ها گره زده می‌شوند. اسپیسرهای پلاستیکی یا بتنی (بسته به ضخامت دیوار) برای تامین کاور بتن به میلگردهای قائم متصل می‌گردند.

3. اجرای آرماتور المان‌های مرزی

این مرحله، حساس‌ترین بخش کار است. میلگردهای قائم قطور المان مرزی در دو انتهای دیوار قرار داده می‌شوند. سپس خاموت‌های تنگ بسته (با قلاب ۱۳۵ درجه) در فواصل بسیار کم (مثلاً هر ۱۰ سانتی‌متر) دور این میلگردها را در بر می‌گیرند. تمامی میلگردهای طولی المان مرزی باید توسط گوشه خاموت یا سنجاقی مهار شوند.

4. نصب سنجاقی‌ها و بافتن شبکه دوم

سنجاقی‌ها (قلاب‌های S شکل یا با خم استاندارد) به شبکه اول متصل می‌شوند به طوری که انتهای آزاد آن‌ها به سمت داخل دیوار باشد. سپس شبکه دوم میلگردهای قائم و افقی بافته شده و به انتهای آزاد سنجاقی‌ها گره زده می‌شود. این کار اتصال کامل دو شبکه را تضمین می‌کند.

5. آرماتورگذاری دور بازشوها و کنترل نهایی

در صورت وجود بازشو (در یا پنجره)، میلگردهای تقویتی قائم و افقی اضافی در اطراف بازشو طبق نقشه‌ها نصب می‌شوند. پس از اتمام آرماتوربندی، ناظر باید فواصل میلگردها، تعداد و نوع سنجاقی‌ها، جزئیات المان مرزی، کاور بتن و استحکام گره‌ها را به دقت کنترل کرده و پس از تایید، اجازه بستن وجه دوم قالب را صادر نماید.

انواع گره و اتصال در آرماتور بندی دیوار برشی

در دیوارهای برشی، استحکام و نوع گره‌ها به دلیل نیروهای دینامیکی و رفت و برگشتی زلزله، از اهمیت فوق‌العاده‌ای برخوردار است.

گره صلیبی (مربعی)

• برای اتصال میلگردهای قائم و افقی در هر دو شبکه، از گره صلیبی استفاده می‌شود. به دلیل تراکم بالا، این گره‌ها باید به صورت یک در میان یا طبق دستورالعمل دستگاه نظارت اجرا شوند تا از اتلاف وقت و سیم مفتول جلوگیری شود.

گره سنجاقی (Crosstie Tying)

• اتصال سنجاقی به میلگردهای قائم دو شبکه، حیاتی‌ترین گره در دیوار برشی است. هر دو انتهای سنجاقی باید به طور کامل به میلگردهای قائم گره زده شوند تا در حین زلزله باز نشده و عملکرد مهاری خود را از دست ندهند.

گره خاموت‌های المان مرزی

• خاموت‌های بسته در المان مرزی باید در گوشه‌ها به میلگردهای قائم گره محکمی داشته باشند. محل همپوشانی قلاب‌های ۱۳۵ درجه خاموت‌ها باید به صورت یک در میان در طول ارتفاع دیوار جابه‌جا شود تا نقطه ضعفی در یک امتداد ایجاد نشود.

شرکت ساختمانی صاد با تامین میلگردهای S400 با شکل‌پذیری بالا و ارائه دیتیل‌های دقیق برای خم‌کاری، تضمین می‌کند که تمامی الزامات لرزه‌ای برای یک دیوار برشی ایمن و استاندارد فراهم شود.

آرماتور بندی دیوارهای برشی کوپله و طره‌ای

رفتار دیوارهای برشی بسته به اتصال آن‌ها با سایر دیوارها می‌تواند متفاوت باشد، که این امر بر آرماتور بندی آن‌ها تاثیر مستقیم دارد:

• دیوارهای برشی طره‌ای: دیوارهایی که به صورت مستقل عمل می‌کنند، مانند یک تیر طره‌ای قائم از روی فونداسیون رفتار می‌کنند. تمرکز اصلی آرماتور بندی در این دیوارها، روی المان‌های مرزی برای مقابله با لنگر واژگونی و شبکه آرماتور جان برای تحمل برش است.
• دیوارهای برشی کوپله (جفت شده): زمانی که دو یا چند دیوار برشی توسط تیرهای رابط عمیق و کوتاه (تیر همبند یا Coupling Beam) به هم متصل می‌شوند، سیستم به صورت یکپارچه عمل می‌کند. آرماتور بندی در این حالت بسیار پیچیده‌تر است. تیرهای همبند باید دارای آرماتورهای قطری ویژه باشند تا بتوانند نیروهای برشی شدید را تحمل کرده و انرژی زلزله را مستهلک کنند. اجرای این آرماتورهای قطری بسیار دشوار و نیازمند مهارت بالاست.

آرماتور بندی المان مرزی

المان مرزی، ناحیه‌ای در انتهای دیوار برشی است که به دلیل تنش‌های فشاری و کششی بالا، به شدت تقویت می‌شود. این ناحیه مشابه عملکرد بال‌های یک تیرآهن عمل می‌کند. آیین‌نامه‌ها (مانند مبحث نهم و استاندارد ۲۸۰۰) بر اساس میزان تنش فشاری و نیاز به شکل‌پذیری، الزام به استفاده از المان مرزی عادی یا ویژه می‌کنند.

• المان مرزی ویژه: در این حالت، حجم زیادی از آرماتورهای طولی توسط خاموت‌های تنگ با فواصل بسیار کم (مثلاً ۱۰ سانتی‌متر) محصور می‌شوند. این محصورشدگی، مقاومت فشاری هسته بتن را به شدت افزایش داده و از کمانش میلگردهای طولی جلوگیری می‌کند، که نتیجه آن شکل‌پذیری بسیار بالای دیوار در برابر زلزله است. دیتیلینگ این بخش، بحرانی‌ترین قسمت طراحی و اجرای دیوار برشی است.

قیمت گذاری آرماتور بندی دیوار برشی

تعیین دستمزد اکیپ آرماتور بند برای دیوار برشی به دلیل پیچیدگی‌های لرزه‌ای، معمولاً بالاتر از سایر المان‌هاست. اولین فاکتور، وزن مخصوص فولاد (کیلوگرم بر متر مکعب) در دیوار است. دیوارهای برشی، به خصوص در طبقات پایین‌تر، دارای چگالی آرماتور بسیار بالایی هستند. دومین پارامتر کلیدی، پیچیدگی المان مرزی است. وجود المان مرزی ویژه با خاموت‌ها و سنجاقی‌های پرتعداد و فواصل کم، زمان و نیروی کار بسیار زیادی را می‌طلبد و دستمزد را به شدت افزایش می‌دهد.

عامل سوم، ارتفاع و ضخامت دیوار است. کار در ارتفاع، نیاز به داربست‌بندی و تمهیدات ایمنی دارد. همچنین، در دیوارهای ضخیم‌تر، استفاده از سنجاقی‌های بلندتر و کار در فضای بین دو شبکه دشوارتر است. وجود بازشوها و تیرهای همبند نیز به دلیل نیاز به آرماتورهای تقویتی خاص، بر قیمت نهایی تاثیرگذار است. شرکت ساختمانی صاد با تحلیل نقشه‌های سازه، برآورد دقیقی از پیچیدگی کار ارائه داده و به کارفرمایان در مدیریت هزینه‌ها کمک می‌کند.

بهینه سازی هزینه آرماتور بندی دیوار برشی

اگرچه ایمنی در دیوار برشی اولویت اول است، اما می‌توان با روش‌های هوشمندانه هزینه‌ها را مدیریت کرد:

1. استفاده از وصله‌های مکانیکی (کوپلر): به جای استفاده از وصله پوششی برای میلگردهای قائم (در مناطق مجاز)، استفاده از کوپلر می‌تواند با حذف طول همپوشانی، تا ۱۵-۲۰ درصد در مصرف میلگردهای قائم صرفه‌جویی کند. این روش همچنین از تراکم بیش از حد آرماتور در محل وصله جلوگیری می‌کند که به بتن‌ریزی بهتر کمک می‌کند.
2. بهینه‌سازی سایز و فاصله میلگردها: در مرحله طراحی، می‌توان با بررسی گزینه‌های مختلف (مثلاً میلگرد نمره ۱۸ با فاصله ۱۵ سانتی‌متر در مقابل میلگرد نمره ۲۰ با فاصله ۲۰ سانتی‌متر)، بهینه‌ترین حالت را از نظر هزینه کل (فولاد + اجرا) انتخاب کرد. گاهی استفاده از میلگردهای کمتر با سایز بزرگتر، دستمزد اجرا را کاهش می‌دهد.
3. ساخت قفسه‌های پیش‌ساخته: برای المان‌های مرزی، می‌توان قفسه آرماتورها (شامل میلگردهای طولی و خاموت‌ها) را روی زمین با دقت و سرعت بالا ساخت و سپس با جرثقیل در محل خود نصب کرد. این کار کیفیت را افزایش داده و زمان اجرای کار در ارتفاع را کاهش می‌دهد.

آرماتور بندی دیوار برشی با دستگاه یا دستی؟

در دیوارهای برشی، ترکیبی از هر دو روش به کار می‌رود. برای گره زدن شبکه‌های اصلی قائم و افقی که فواصل منظم و دسترسی مناسبی دارند، استفاده از گره‌زن‌های اتوماتیک شارژی (Rebar Tying Machines) می‌تواند سرعت کار را به طرز چشمگیری افزایش دهد. اما در نواحی بسیار متراکم و پیچیده مانند المان‌های مرزی، جایی که خاموت‌ها، سنجاقی‌ها و میلگردهای طولی در هم تنیده شده‌اند، مهارت و دقت انبر دستی یک آرماتوربند ماهر برای ایجاد گره‌های محکم و مطمئن در فضاهای تنگ، غیرقابل جایگزین است.

تجربیات کارگاهی آرماتور بندی دیوار برشی

به عنوان ناظر سازه در پروژه‌های متعدد، بزرگترین و خطرناک‌ترین اشتباهی که دیده‌ام، مربوط به سنجاقی‌هاست. بسیاری از اکیپ‌ها برای سهولت کار، سنجاقی را فقط به شبکه اول گره زده و انتهای دیگر آن را پشت میلگرد شبکه دوم “رها” می‌کنند! این سنجاقی عملاً هیچ عملکردی ندارد و در زمان زلزله، دو شبکه از هم جدا شده و میلگردهای فشاری کمانش می‌کنند. اشتباه رایج دیگر، استفاده از قلاب‌های ۹۰ درجه برای خاموت‌های المان مرزی است. این قلاب‌ها در زلزله باز شده و محصورشدگی بتن از بین می‌رود. من همیشه تاکید می‌کنم که دیوار برشی، بیمه عمر ساختمان است. یک گره اشتباه یا یک قلاب غیراستاندارد در این المان، مانند یک بند پاره در چتر نجات است. بازرسی دقیق، مرحله به مرحله و مو به موی جزئیات دیوار برشی قبل از بتن‌ریزی، وظیفه‌ای است که هرگز نباید در آن کوتاهی کرد تا دیوار با افتخار عنوان «سپر لرزه‌ای» را از آن خود کند.
