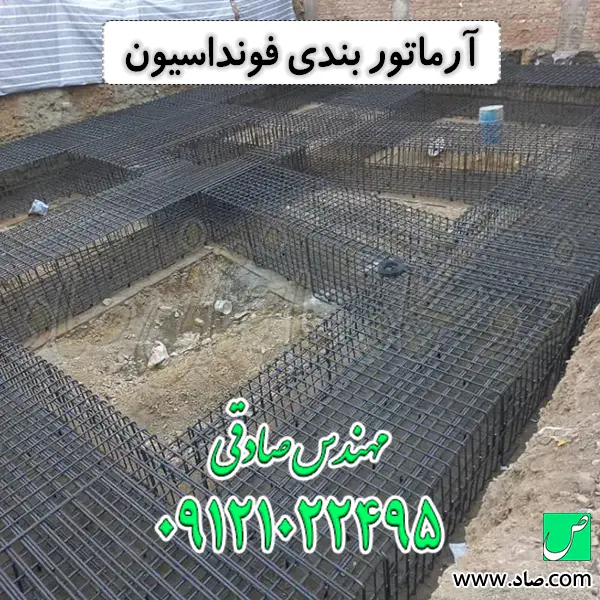

آرماتور بندی فونداسیون

آرماتور بندی فونداسیون چیست؟

آرماتور بندی فونداسیون (پی سازی)، حیاتی‌ترین مرحله در تسلیح ریشه و پایه یک سازه است. این فرآیند شامل چیدمان مهندسی، برش، خم‌کاری و تثبیت شبکه‌های سنگین میلگرد (معمولاً در دو لایه تحتانی و فوقانی) است تا شالوده بتنی بتواند بارهای عظیم ثقلی و لنگرهای واژگونی ناشی از زلزله را به صورت ایمن به بستر خاک منتقل کند و از نشست‌های نامتقارن و گسیختگی برشی سازه جلوگیری نماید.

نکات مهندسی آرماتور بندی فونداسیون

• کاور بتن در مجاورت خاک: به دلیل تماس مستقیم فونداسیون با املاح مخرب خاک و رطوبت، ضخامت پوشش بتنی (کاور) در پی‌ها بسیار حساس‌تر از طبقات است و طبق آیین‌نامه باید بین ۵ تا ۷.۵ سانتی‌متر باشد. استفاده از اسپیسرهای هارد (سنگین) پلاستیکی یا بتنی الزامی است.
• اهمیت خرک‌ها: حفظ فاصله دقیق بین مش تحتانی و مش فوقانی در فونداسیون، عمق موثر مقطع یا همان پارامتر d را تعیین می‌کند. ضعیف بودن سایز میلگرد خرک‌ها باعث نشست شبکه بالایی حین بتن‌ریزی شده و ظرفیت خمشی پی را به شدت نابود می‌کند.
• طول مهاری ریشه ستون‌ها: میلگردهای انتظار (ریشه میلگرد برای آرماتور بندی ستون و آرماتور بندی دیوار برشی) باید با خم استاندارد ۹۰ درجه در پایین‌ترین لایه شبکه فونداسیون (روی مش تحتانی) قرار گیرند تا در هنگام زلزله، از ریشه کنده نشوند.

راهنمای جامع آرماتور بندی فونداسیون (ضوابط مبحث نهم و ACI)

من مهندس صادقی هستم، کارشناس ارشد عمران گرایش سازه و متخصص حوزه مقاطع فولادی. فونداسیون، قلب تپنده و ریشه درخت سازه شماست. اگر سقف یا ستونی دچار ضعف باشد، شاید بتوان با تکنیک‌های مقاوم‌سازی (FRP یا ژاکت فلزی) آن را نجات داد، اما ضعف در آرماتور بندی فونداسیون، که ده‌ها متر زیر خاک و بار مدفون است، تقریباً غیرقابل جبران است. در شرکت ساختمانی صاد، ما روزانه با پروژه‌های عظیم گودبرداری سر و کار داریم و میلگردهای سایز بالا مانند میلگرد 32 را برای فونداسیون‌ها تامین می‌کنیم. فونداسیون جایی است که بیشترین تناژ میلگرد در کمترین حجم بتن جای می‌گیرد. اگر اصول آرماتور بندی شبکه تحتانی و فوقانی طبق آیین نامه بتن ایران (مبحث نهم) و استاندارد ACI آمریکا به درستی و با دقت میلی‌متری پیاده نشود، سازه شما قبل از بالا رفتن طبقات، روی یک بمب ساعتی بنا شده است.

مراحل گام به گام آرماتور بندی فونداسیون

کار در کف گودبرداری، با خاک، گل و لای و گاهی آب‌های زیرزمینی عجین است. فرایند تسلیح فونداسیون نیازمند یک دیسیپلین کارگاهی بسیار سخت‌گیرانه است. همه چیز از تحویل بستر خاک و اجرای بتن مگر آغاز می‌شود و به استقرار ریشه‌های غول‌پیکر ستون‌ها ختم می‌گردد. آموزش آرماتور بندی فونداسیون، در واقع آموزش مدیریت بحران تداخلات در متراکم‌ترین بخش سازه است.

1. اجرای بتن مگر و خط‌کشی (پیاده‌سازی نقشه)

قبل از ورود اولین شاخه میلگرد از انبار شرکت ساختمانی صاد به کف گود، باید بستر خاک توسط یک لایه بتن با عیار پایین سیمان (معروف به بتن مگر با ضخامت ۱۰ الی ۱۵ سانتی‌متر) پوشانده شود. بتن مگر دو وظیفه حیاتی دارد: اول، جلوگیری از مکیده شدن شیره بتن اصلی توسط خاک؛ و دوم، ایجاد یک بوم نقاشی صاف و تراز برای نقشه‌بردار. نقشه‌بردار با استفاده از دوربین توتال استیشن، آکس (محور) دقیق ستون‌ها و نوارها را روی بتن مگر میخ‌کوبی و رنگ‌آمیزی می‌کند تا اکیپ آرماتوربند دقیقاً بداند شبکه را کجا پهن کند.

2. برشکاری و چیدمان شبکه تحتانی

پس از تهیه لیستوفر، میلگردها (که در فونداسیون معمولاً سایزهای ۲۰، ۲۲ یا میلگرد ۲۵ آجدار به بالا هستند) با قیچی‌های غول‌پیکر هیدرولیک برش می‌خورند. ابتدا اسپیسرهای هارد (لقمه‌های ۵ تا ۷.۵ سانتی‌متری) روی بتن مگر چیده می‌شوند. سپس میلگردهای طولی و عرضی لایه پایین روی آن‌ها قرار می‌گیرند. نکته بسیار مهم این است که در پی‌ها، به دلیل عکس‌العمل خاک، لنگر خمشی مثبت در زیر ستون‌ها ایجاد می‌شود، بنابراین تراکم آرماتورهای تقویتی در شبکه تحتانی، دقیقاً در زیر مقطع ستون‌ها به حداکثر خود می‌رسد.

3. استقرار خرک‌ها

این مرحله، پاشنه آشیل آرماتور بندی فونداسیون است. برای اجرای شبکه فوقانی در ارتفاع مشخص (مثلاً در یک پی به ضخامت یک متر، شبکه بالا باید در تراز ۹۰ سانتی‌متری قرار گیرد)، از قطعاتی به نام «خرک» استفاده می‌شود. خرک‌ها پایه‌هایی از جنس میلگرد هستند که باید روی شبکه تحتانی بنشینند. ضوابط اجرایی حکم می‌کند سایز میلگرد خرک نباید از سایز آرماتورهای اصلی خیلی کمتر باشد (معمولاً حداقل نمره ۱۶ یا ۱۸) و فاصله آن‌ها نباید بیش از ۱.۵ متر باشد. شکم دادن شبکه فوقانی به دلیل خرک‌گذاری ضعیف، یک خطای مرگبار سازه‌ای است.

4. چیدمان شبکه فوقانی

پس از تثبیت خرک‌ها، میلگرد آجدار شبکه بالایی روی آن‌ها بافته می‌شوند. در شبکه فوقانی، برعکس شبکه تحتانی، بیشترین لنگر خمشی در اواسط دهانه‌ها (بین ستون‌ها) رخ می‌دهد؛ بنابراین آرماتورهای تقویتی فوقانی باید در وسط نوارهای فونداسیون متمرکز شوند. در این مرحله، دقت به محل اورلپ‌ها (وصله‌های پوششی) به شدت مهم است. وصله شبکه تحتانی باید در وسط دهانه و وصله شبکه فوقانی باید در زیر ستون‌ها (نواحی کم‌تنش) انجام شود.

5. ریشه‌گذاری ستون‌ها و دیوارهای برشی

حساس‌ترین گام پیش از بتن‌ریزی، نصب آرماتورهای انتظار است. ریشه ستون‌ها باید تا پایین‌ترین سطح ممکن (روی شبکه تحتانی) امتداد یافته و با یک خم ۹۰ درجه (قلاب) مهار شوند. آکس این ریشه‌ها باید توسط نقشه‌بردار مجدداً کنترل شود. یک جابجایی ۵ سانتی‌متری در ریشه ستون، باعث ایجاد لنگر خروج از مرکزیت (Eccentricity) وحشتناکی در طبقات بالا شده و عملاً اجرای ستون را غیرممکن می‌سازد. برای جلوگیری از جابجایی ریشه‌ها حین بتن‌ریزی، آن‌ها را با خاموت‌ متعدد به شبکه‌های فونداسیون محکم گره می‌زنند.

انواع گره و اتصال در آرماتور بندی فونداسیون

در فونداسیون، ما با شبکه‌هایی روبرو هستیم که گاهی وزن آن‌ها به صدها تن می‌رسد و کارگران برای اجرای کار روی این شبکه‌ها راه می‌روند. بنابراین، گره‌ها باید تحمل بار دینامیکی بالایی داشته باشند. سیم مفتول مورد استفاده در پی معمولاً ضخیم‌تر (نمره ۲ میلی‌متر) است.

گره ساده (لغزان)

• این گره تنها برای نقاط میانی شبکه که فشار خاصی روی آن‌ها نیست استفاده می‌شود. سرعت اجرای بالایی دارد اما به هیچ وجه برای تثبیت ریشه‌های ستون یا خرک‌ها مناسب نیست و به راحتی زیر ضربه پمپ بتن باز می‌شود.

گره صلیبی (مربعی)

• گره استاندارد و اصلی در آرماتور بندی فونداسیون است. مفتول به صورت ضربدری از روی تقاطع دو میلگرد عبور کرده و آن‌ها را در دو جهت قفل می‌کند. این گره مانع از به هم خوردن چشمه‌های شبکه (مثلاً شبکه‌های ۲۰ در ۲۰ سانت) زیر پای کارگران می‌شود.

ممنوعیت مطلق خال‌جوش

• بسیاری از اکیپ‌های آماتور برای محکم کردن ریشه ستون‌ها به شبکه فونداسیون، از دستگاه جوش و خال‌جوش استفاده می‌کنند. مبحث نهم این کار را اکیداً ممنوع کرده است؛ زیرا شوک حرارتی ناشی از قوس الکتریکی، سطح مقطع میلگرد A3 (با کربن بالا) را ترد کرده و در اولین زلزله، ریشه ستون دقیقاً از همان نقطه خال‌جوش مانند شیشه می‌شکند.

رفتار بستر خاک در پروژه‌های مختلف یکسان نیست و به تبع آن، هندسه و نوع فونداسیون تغییر می‌کند. هر نوع شالوده، استراتژی توزیع تنش متفاوتی دارد؛ یکی بار را نقطه‌ای منتقل می‌کند و دیگری بار یک برج ۵۰ طبقه را روی کل مساحت زمین پخش می‌نماید. شرکت ساختمانی صاد با درک این تنوع مهندسی، سبد کاملی از سایزهای میلگرد را برای پوشش نیازهای طراحی تامین می‌کند. برای اجرای یک پی بی‌نقص، شناخت آناتومی انواع فونداسیون برای تیم مهندسی امری غیرقابل انکار است.

آرماتور بندی پی منفرد (تک)

در سازه‌های سبک‌تر یا آرماتور بندی سوله صنعتی، از پی‌های منفرد (Isolated Footings) استفاده می‌شود. در اینجا هر ستون روی یک بالشتک بتنی مجزا قرار می‌گیرد. شبکه آرماتور در پی منفرد معمولاً فقط یک لایه تحتانی است که به صورت مش‌بندی دوطرفه بافته می‌شود، زیرا خاک لنگر خمشی را به سمت بالا به کف پی وارد می‌کند. مهم‌ترین چالش در این نوع فونداسیون، کنترل «برش پانچ» (سوراخ شدن پی توسط ستون) است. اگر ضخامت بتن کافی نباشد، طراح مجبور است از آرماتورهای برشی خاص (مانند گل میخ‌ها یا خاموت‌های بسته) در اطراف ریشه ستون استفاده کند که اجرای آن‌ها در فضای کوچک پی تک، بسیار زمان‌بر و نیازمند دقت بالا است.

آرماتور بندی پی نواری

در ساختمان‌های مسکونی رایج، پی‌ها به صورت نوارهای متقاطع (Strip Footings) طراحی می‌شوند تا نشست‌های نامتقارن را کنترل کنند. در پی‌های نواری ما با دو مفهوم «نوار اصلی» و «آرماتورهای عرضی» روبرو هستیم. میلگردهای طولیِ نوار باید در سرتاسر طول فونداسیون امتداد یابند. چالش اجرایی بزرگ در پی نواری، محل تقاطع نوارهاست (گوشه‌ها و اتصالات T شکل). در این نواحی بحرانی، تراکم میلگردها دو برابر می‌شود و آرماتوربند باید با رعایت دقیق ترتیب قرارگیری لایه‌ها (کدام میلگرد رو و کدام زیر قرار گیرد)، از افزایش ضخامت شبکه و کاهش کاور بتن جلوگیری کند.

آرماتور بندی پی گسترده (رادیه)

برای برج‌های بلندمرتبه یا زمین‌هایی با خاک سست، پی گسترده (Mat Foundation) تنها راه حل است. در این حالت، کل سطح زمین گودبرداری شده با یک دال بتنی ضخیم (گاهی بیش از ۱.۵ تا ۲ متر) یکپارچه می‌شود. آرماتور بندی رادیه یک عملیات فوق‌سنگین مهندسی است. در اینجا شبکه‌های سراسری بالا و پایین به همراه صدها خرک عظیم‌الجثه اجرا می‌شود. در زیر ستون‌ها و دیوارهای برشی (نواحی ستونی) و آرماتوربندی دیوار حایل، تراکم آرماتورهای تقویتی به قدری بالا می‌رود که مهندسین طراح مجبور می‌شوند میلگردها را به صورت دسته‌ای (Bunched Bars) – یعنی دو یا سه میلگرد چسبیده به هم – طراحی کنند تا فضای کافی برای عبور شلنگ ویبراتور و بتن‌ریزی یکپارچه باقی بماند.

آرماتور بندی چاله آسانسور در فونداسیون

بیایید از زبان یک متخصص کارگاهی صحبت کنیم. چاله آسانسور (Pit) معمولاً پایین‌ترین تراز فونداسیون است (گاهی ۱.۵ متر پایین‌تر از تراز اصلی پی). ایجاد این اختلاف ارتفاع نیازمند یک آرماتور بندی پیچیده و پله‌ای است. ضوابط ادامه دادن شبکه فونداسیون و خم کردن استاندارد میلگرد در دیواره‌های چاله آسانسور بسیار حیاتی است.

تجربه من نشان می‌دهد که پیمانکاران اغلب آرماتورهای دیواره چاله را به درستی با شبکه کف پی درگیر نمی‌کنند و صرفاً آن‌ها را روی هم می‌اندازند. در یک پروژه تجاری بزرگ، متوجه شدم که به دلیل عدم رعایت طول گیرداری در این اختلاف تراز، فشار هیدرواستاتیک آب‌های زیرزمینی باعث ایجاد ترک‌های برشی در دیواره چاله شده بود. من بلافاصله دستور تخریب و اجرای مجدد دیوارها با کاشت میلگرد (Planting Rebar) را صادر کردم. راه حل مهندسی در زمان آرماتور بندی این است که میلگردهای شیب‌دار (Z-shaped) برای انتقال تنش بین تراز بالای فونداسیون و کف چاله آسانسور به دقت خم‌کاری و نصب شوند.

قیمت گذاری آرماتور بندی فونداسیون

برآورد هزینه و تعیین دقیق دستمزد اکیپ آرماتور بندی برای فونداسیون، با اسکلت طبقات کاملاً متفاوت است. در فونداسیون، حجم و تناژ مصرفی در یک مساحت محدود بسیار بالاست. اولین عامل تعیین‌کننده، عمق گودبرداری و مسیر دسترسی است. اگر گود عمیق باشد و امکان استقرار جرثقیل در لبه گود وجود نداشته باشد، انتقال بندهای سنگین میلگرد به کف پی نیازمند نفرات بیشتر و صرف انرژی مضاعفی است که مستقیماً نرخ دستمزد را به ازای هر کیلوگرم افزایش می‌دهد.

دومین پارامتر کلیدی، نوع فونداسیون و پیچیدگی مش‌بندی است. اجرای یک پی گسترده (رادیه) ساده با میلگردهای یکدست، سرعت بالایی دارد و معمولاً قیمت تمام شده آن نسبت به پی‌های نواری با تقاطع‌های پر تراکم، قالب‌بندی‌های آجری پیچیده و اختلاف ترازهای متعدد (مانند چاله‌های متعدد آسانسور و پمپ‌خانه) ارزان‌تر تمام می‌شود.

عامل سوم، سایز میلگردهاست. در فونداسیون‌ها معمولاً از آرماتورهای نمره میلگرد ۲۲، میلگرد ۲۵، میلگرد ۲۸ و حتی میلگرد ۳۲ استفاده می‌شود. جابجایی، برش و از همه مهم‌تر خم‌کاری سردِ این سایزها با دست غیرممکن است و پیمانکار موظف است دستگاه‌های سنگین هیدرولیک برش و فلکه‌های خم‌کن برقی را به کف گود منتقل کند. استهلاک این تجهیزات و سختی کار با فولادهای قطور، در فرمول نهایی قیمت‌گذاری لحاظ می‌گردد.

بهینه سازی هزینه آرماتور بندی فونداسیون

در فونداسیون، به دلیل تناژ بالا، حتی یک درصد پرت مصالح برابر با صدها میلیون تومان ضرر است. خرید مستقیم و بی‌واسطه از تامین‌کنندگانی نظیر شرکت ساختمانی صاد، اولین گام در مدیریت بودجه است؛ اما در پای کار، مهندسی ارزش حرف اول را می‌زند.

1. استخراج شاپ دراوینگ دقیق: در فونداسیون، طول دهانه‌ها معمولاً با طول استاندارد شاخه‌ها (۱۲ متر) همخوانی ندارد. یک لیستوفر دقیق به ما می‌گوید چگونه برش‌ها را تنظیم کنیم که تکه‌های باقیمانده، دقیقاً به درد ساخت خرک‌ها یا ریشه‌های انتظار بخورند و تبدیل به ضایعات نشوند.
2. حذف اورلپ‌های سنگین با کوپلر: وصله پوششی (اورلپ) در میلگردهای قطور فونداسیون (مثلاً سایز ۲۸) نیازمند بیش از ۱.۵ متر روی هم افتادگی دو شاخه است. این یعنی هدر رفت وحشتناک فولاد و ایجاد تراکم شدید بتن‌ریزی. استفاده از وصله مکانیکی (کوپلر رزوه ای) هزینه‌ها را به شدت بهینه کرده و مسیر انتقال بار را خطی و ایمن می‌کند.
3. تنظیم دقیق خرک‌ها: استفاده از میلگردهای پرتی برای خرک به شرطی که سایز آن‌ها جوابگوی بار باشد، یک روش عالی برای کاهش ضایعات است؛ اما نباید با کاهش تعداد خرک‌ها، ریسک نشست شبکه و تخریب فونداسیون را به جان خرید.

آرماتور بندی فونداسیون با دستگاه یا دستی؟

امروزه گره‌زن‌های اتوماتیک شارژی به بازار آمده‌اند، اما آیا برای فونداسیون مناسب‌اند؟ پاسخ مهندسی من به عنوان یک ناظر سخت‌گیر، معمولاً “خیر” است. مقایسه عملکرد این دستگاه‌ها نشان می‌دهد که آن‌ها برای بستن شبکه‌های سبک سقف (با میلگردهای نمره ۱۰ یا ۱۲) شاهکار هستند. اما در فونداسیون، ما با تقاطع دو میلگرد نمره ۲۵ سر و کار داریم که فاصله‌شان به دلیل آج‌های برجسته به راحتی جفت نمی‌شود. گره‌زن‌های شارژی قدرت کشش و محکم کردن این مقاطع سنگین را ندارند و گره‌هایشان زیر وزن کارگران شل می‌شود. در شبکه‌های سنگین فونداسیون، هنوز هیچ تکنولوژی‌ای نتوانسته جایگزین انبر آرماتوربندی بلند، مفتول نمره ۲، و زور بازوی یک کارگر ماهر برای ایجاد یک گره صلیبی فولادین شود.

در نهایت، آرماتور بندی فونداسیون جنگی نابرابر با جاذبه، خاک و بارهای مرده است. چه خرید میلگرد را از شرکت ساختمانی صاد تهیه کنید و چه درگیر نظارت بر یک ابرپروژه باشید، درک این موضوع که فونداسیون هیچ‌گاه فرصت دوم برای تعمیر به شما نمی‌دهد، کلید اجرای یک شالوده فناناپذیر خواهد بود.

تجربیات کارگاهی آرماتور بندی فونداسیون

بدترین کابوس من به عنوان ناظر در مرحله پی‌سازی، مربوط به پروژه‌ای بود که پس از بارش شدید باران، گل و لای دیواره گود روی شبکه بافته شده فونداسیون ریخته بود. پیمانکار اصرار داشت که با کمی آب گرفتن روی شبکه، مجوز بتن‌ریزی صادر شود. این یک خطای فاحش است. گل و لای، پیوستگی (Bonding) بین بتن و فولاد را به صفر می‌رساند. ما مجبور شدیم کل شبکه را با واترجت صنعتی شستشو دهیم تا به فلز خالص برسیم. مورد دیگر، جابجایی آکس ستون‌ها حین تردد کارگران است. اگر ریشه ستون فقط چند سانتیمتر در فونداسیون جابجا شود، در طبقه همکف ستون با دیوار پارکینگ تداخل پیدا می‌کند. به همین دلیل، کنترل مضاعف آکس‌ها توسط نقشه‌بردار، دقیقاً یک ساعت قبل از ورود پمپ بتن، قانونی است که من هرگز از آن کوتاه نمی‌آیم.
