میلگرد بستر

میلگرد بستر چیست؟

میلگرد بستر یا آرماتور افقی درز ملات، یک شبکه پیش‌ساخته فولادی متشکل از مفتول‌های طولی و عرضی است که در ضخامت ملات بین رج‌های دیوارچینی مدفون می‌شود و به عنوان ستون فقرات پنهان، مقاومت کششی، برشی و انسجام لرزه‌ای دیوارهای بنایی غیرباربر و باربر را به شدت ارتقا می‌بخشد.

خلاصه نکات کاربردی برای مهندسان و ناظران

• کنترل قطعی ترک‌های انقباضی: این مقطع فولادی به دلیل درگیری کامل با ماتریس ملات، تنش‌های کششی ناشی از جمع‌شدگی (Shrinkage) و نوسانات حرارتی بلوک‌ها را جذب کرده و از بروز ترک‌های پله‌ای و قطری در نمای دیوارها جلوگیری می‌کند.
• الزام حیاتی مقاومت در برابر خوردگی: بر خلاف آرماتورهای مدفون در بتن، این شبکه در محیط متخلخل و مرطوب ملات قرار دارد؛ لذا استفاده از مفتول‌های سیاه بدون پوشش گالوانیزه گرم، به دلیل خطر اکسیداسیون و انبساط حجمی زنگ‌زدگی، یک خط قرمز مهندسی است.
• ارتقای ظرفیت خمش خارج از صفحه: حضور پیوسته این آرماتورها در فواصل معین ارتفاعی، دیوار را به یک دال یکپارچه تبدیل کرده و مقاومت آن را در برابر نیروهای جانبی مخرب مانند فشار باد و شتاب طیفی زلزله به شدت افزایش می‌دهد.

میلگرد بستر یا آرماتور مسلح‌کننده دیوار

به عنوان یک مهندس طراح سازه، همیشه به همکاران و دانشجویانم یادآوری می‌کنم که درک رفتار متریال‌های ترد و شکننده مانند بلوک و آجر، مرز باریک بین یک طراحی ایمن و یک فاجعه لرزه‌ای است. میلگرد بستر که در مباحث مهندسی نوین و پیوست 6 آیین‌نامه طراحی در برابر زلزله جایگاه ویژه‌ای یافته است، پاسخی مهندسی به ضعف ذاتی دیوارهای بنایی در تحمل کشش است. وقتی کاتالوگ‌های فنی این محصول را ورق می‌زنید، با مقادیر مشخصی از تنش تسلیم بالای مفتول‌های سرد نورد شده روبرو می‌شوید. این متریال با مقاومت کششی قابل توجه خود که به راحتی مرزهای استاندارد فولادهای نرم را رد می‌کند، وظیفه دارد المان‌های جدا از هم دیوار را به یک دیافراگم عمودی منسجم تبدیل کند. اما این مفاهیم در دنیای واقعی کارگاه و زیر شلاق امواج زلزله چه معنایی دارند؟ این ویژگی‌ها به ما می‌گویند که شما با یک سیستم مهاربندی قدرتمند روبرو هستید که مانع از فروپاشی خارج از صفحه دیوارها و آوار شدن آن‌ها بر سر ساکنین می‌شود.

برای درک بهتر رفتار میلگرد بستر، باید نگاهی میکروسکوپی به رفتار مشترک ملات و مفتول فولادی بیندازیم. مفتول‌های به کار رفته در این محصول معمولاً از طریق فرآیند کشش سرد تولید می‌شوند که این امر باعث افزایش چشمگیر تنش تسلیم آن‌ها نسبت به فولادهای گرم‌نورد معمولی می‌گردد. این سختی مهندسی شده، اجازه می‌دهد تا با استفاده از مفتول‌هایی با قطر بسیار کم (در حد چند میلی‌متر)، ظرفیت باربری کششی عظیمی در دل رج‌های دیوار ایجاد شود. وقتی دیواری که با این شبکه مسلح شده است تحت نیروهای درون‌صفحه‌ای یا خارج‌ازصفحه‌ای قرار می‌گیرد، مفتول‌های طولی به عنوان المان‌های باربر کششی عمل کرده و مانع از باز شدن درز ملات و گسیختگی برشی بلوک‌ها می‌شوند. این رفتار، هشدار می‌دهد که این مقطع برای جذب انرژی لرزه‌ای از طریق حفظ یکپارچگی هندسی پانل‌های پرکننده طراحی شده است.

هندسه شبکه میلگرد بستر یک الزام سازه‌ای غیر قابل چشم‌پوشی است. اتصال مفتول‌های عرضی به مفتول‌های طولی (به صورت زیگزاگ یا عمودی) وظیفه ایجاد بالاترین سطح قفل و بست با شبکه بلوری ملات را بر عهده دارد. در کارگاه‌های ساختمانی، زمانی که نیاز به مهار دیوارهای طویل و مرتفع داریم، میلگرد بستر بی‌رقیب ظاهر می‌شود. این هندسه شبکه‌ای مانع از لغزش مفتول از درون درز ملات در حین زلزله می‌شود. با این حال، همین ساختار ظریف باعث می‌شود که مهندسان ناظر با حساسیت ویژه‌ای فرایند اجرای آن را تحت نظر بگیرند تا هم‌پوشانی استاندارد در وصله‌ها به شدت رعایت شود و ضخامت ملات روی مفتول‌ها پوشش کافی را تامین کند.

بسیاری از پیمانکاران تازه کار تصور می‌کنند خرید این محصول صرفاً بر اساس قیمت روزانه مفتول منطقی است. این یک اشتباه بزرگ و پر هزینه است. عدم رعایت روش‌های استاندارد جوشکاری مقاومتی در محل تقاطع مفتول‌ها و نقص در پوشش گالوانیزه می‌تواند رفتار این فولاد را به شدت تخریب کرده و آن را در برابر رطوبت ملات تسلیم کند. شرکت ساختمانی صاد با درک عمیق این تفاوت‌های ظریف متالورژیکی و آگاهی از اهمیت حیاتی دوام فولاد در مهار نیروهای لرزه‌ای، همواره بالاترین گرید کیفی این محصول را تامین می‌کند. ما در شرکت ساختمانی صاد، پیش از تحویل بار به پروژه‌های ساختمانی، گراف‌های آزمایشگاهی تست کشش و ضخامت پوشش روی را زیر ذره‌بین مهندسی می‌بریم تا اطمینان حاصل کنیم که شبکه تحویلی به مشتری، دقیقاً همان مقاومت آیین‌نامه‌ای را با حفظ بالاترین مقاومت در برابر خوردگی از خود نشان خواهد داد.

کاربرد میلگرد بستر در ساختمان و صنعت

شاید برای بسیاری از مهندسان جوان و ناظران کارگاهی این سوال پیش بیاید که با وجود سیستم‌های وال‌پست سنتی، چرا این شبکه فولادی ظریف بیشترین حجم توصیه در آیین‌نامه‌های جدید را به خود اختصاص داده است؟ پاسخ این پارادوکس ظاهری، در رفتار همگن‌تر دیوار مسلح نهفته است. میلگرد بستر، به دلیل توزیع یکنواخت تنش در کل ارتفاع دیوار، یک متریال به شدت قدرتمند در جلوگیری از تمرکز تنش است. وقتی این مقطع در فواصل منظم (مثلاً هر چند رج 1 بار) جای‌گذاری می‌شود، به راحتی لنگرهای ناشی از فشارهای جانبی را مهار می‌کند. این ویژگی رفتاری، آرماتور بستر را به گزینه‌ای بی‌رقیب و طلایی برای تسلیح دیوارهای پیرامونی، تیغه‌های داخلی و جان‌پناه‌ها تبدیل کرده است.

در کفه ترازوی ساختمان‌سازی، کاربرد میلگرد بستر در مهار نیروهای کششی درون‌صفحه‌ای دیوارهای بنایی کاملاً پررنگ است. این محصول، پیوند دهنده نامرئی بلوک‌هاست که ملات در اطراف آن شکل می‌گیرد. مقاومت بالای این مفتول‌ها، به مهندسان سازه اجازه می‌دهد تا با استفاده از قطرهای ظریف، ظرفیت باربری مقاطع دیوار را تامین کنند، بدون آن که نگران افزایش غیرمجاز ضخامت درز ملات و برهم خوردن تراز دیوارچینی باشند. همچنین از این شبکه برای اتصال دیوارهای متقاطع به یکدیگر و تامین یکپارچگی هندسی پلان در برابر پیچش‌های لرزه‌ای، به عنوان یک الزام استاندارد استفاده می‌شود.

اما در محیط پروژه‌های صنعتی و زیرساختی، کاربرد این فولاد شبکه‌ای به سازه‌هایی گسترش می‌یابد که نیاز به دیوارهای حائل بنایی یا حصارکشی‌های طویل دارند. پیمانکاران با تجربه به خوبی می‌دانند که برای اجرای سوله‌های صنعتی عظیم با دیوارهای پرکننده آجری یا بلوکی که تحت فشار شدید مکش باد قرار دارند، متریالی بهتر از میلگرد بستر برای شبکه تسلیح‌کننده یافت نمی‌شود. مقاومت بالای این شبکه در برابر تغییر فرم‌های ماندگار تحت بارهای سرویس، یک انتخاب مهندسی کاملاً منطقی و ایمن برای قطعات جداگر است.

تنوع درخواست‌ها و گستردگی کاربرد این محصول در شرکت ساختمانی صاد به گونه‌ای است که بخش عظیمی از سفارشات روزانه ما را تامین متریال برای مگاپروژه‌ها و برج‌های مرتفع مسکونی تشکیل می‌دهد. ما در شرکت ساختمانی صاد به خوبی می‌دانیم که سلامت ظاهری، عدم وجود زنگ‌زدگی و یکپارچگی جوش‌ها تا چه حد برای ایمنی دیوار حیاتی است. از این رو، پیش از ارسال بار، تمامی بندیل‌ها از نظر عرض استاندارد متناسب با ضخامت دیوار، کیفیت گالوانیزاسیون و عدم قطعی در مفتول‌های عرضی مورد بازرسی دقیق قرار می‌گیرند تا مشتریان ما در فرایند اجرای معماری، با هیچ گونه ضعف سازه‌ای مواجه نشوند.

نحوه تولید میلگرد بستر

فرایند تولید این مقطع فولادی در کارخانجات، یک عملیات فوق‌العاده حساس برای رسیدن به مقاومت کششی بالا و همزمان دوام شیمیایی در برابر خوردگی است. امروزه در کارخانجات مدرن، تولید آرماتور بستر ابتدا با کشش سرد کلاف‌های فولادی کم‌کربن آغاز می‌شود. در این روش، مفتول از میان قالب‌های کشش عبور می‌کند تا به قطر نهایی و سختی مطلوب برسد. سپس در دستگاه‌های تمام اتوماتیک بافنده، مفتول‌های طولی به موازات هم قرار گرفته و مفتول عرضی به صورت زیگزاگ یا عمودی روی آن‌ها قرار می‌گیرد.

جادوی تولید میلگرد بستر دقیقاً در مرحله جوشکاری و پوشش‌دهی رخ می‌دهد. دستگاه‌های جوشکاری مقاومتی، با اعمال جریان الکتریکی بالا و فشار نقطه‌ای، مفتول‌ها را در کسری از ثانیه به هم ذوب کرده و اتصالی بی‌نقص بدون ایجاد سرباره ایجاد می‌کنند. پس از تشکیل شبکه، محصول باید در برابر محیط به شدت قلیایی و مرطوب ملات مقاوم شود. لذا شبکه‌های جوش شده وارد حوضچه‌های روی مذاب (گالوانیزه گرم) می‌شوند یا از مفتول‌های از پیش گالوانیزه شده با روکش ضخیم استفاده می‌گردد. این لایه محافظ روی، همانند یک سپر فداشونده عمل کرده و راز ماندگاری این محصول در دل دیوار برای دهه‌های متمادی است.

مزایای آرماتور بستر

مقاومت کششی بالا و انسجام بی‌نظیر دیوار

• مهم‌ترین نقطه قوت میلگرد بستر، تزریق مقاومت کششی به متریال ذاتاً فشردنی (بنایی) است. این شبکه فولادی به مهندس محاسب اطمینان می‌دهد که پانل دیوار در برابر نیروهای کششی ناشی از خمش خارج از صفحه متلاشی نمی‌شود. این عملکرد یکپارچه، مستقیماً به معنای حفظ جان ساکنین در هنگام وقوع زلزله‌های شدید است و توجیه ایمنی بی‌نظیری به همراه دارد.

عدم نیاز به دوغاب‌ریزی و سهولت اجرا

• بر خلاف روش‌های قدیمی مهار دیوار که نیازمند تعبیه حفره در بلوک‌ها و دوغاب‌ریزی پردردسر بود، این شبکه مستقیماً روی بستر ملات پهن می‌شود. این هندسه خاص، سرعت اجرای دیوارچینی را به شدت بالا برده و بدون نیاز به تخصص ویژه‌ای برای بنا، انتقال تنش بین فولاد و ملات را به شکل بی‌نقصی در طول دیوار تضمین می‌کند.

حذف پل‌های حرارتی و صوتی

• در سیستم‌های مهاربندی حجیم فلزی (مانند نبشی‌کشی‌های سنگین)، انتقال حرارت و صوت از طریق فلز به داخل ساختمان یک معضل بزرگ است. اما شبکه بستر به دلیل مدفون شدن کامل در ضخامت ملات و قطر بسیار ظریف مفتول‌ها، هیچ‌گونه پل حرارتی ایجاد نکرده و پایداری فیزیکی دیوار را با حفظ الزامات مبحث 19 مقررات ملی ساختمان تامین می‌کند.

معایب میلگرد بستر

حساسیت شدید به آسیب پوشش گالوانیزه

• این مورد دقیقاً همان خط قرمزی است که ناظران سازه باید روی آن بی‌نهایت حساس باشند. به دلیل قرارگیری در محیط مرطوب، اگر روکش روی (Zinc) در اثر برشکاری نامناسب یا حمل و نقل خشن خراشیده شود، مفتول فولادی به سرعت زنگ می‌زند. زنگ‌زدگی با انبساط حجمی همراه است که باعث ترکاندن ملات و از بین رفتن کامل چسبندگی مقطع می‌شود.

نیاز به دقت مضاعف در کنترل ضخامت ملات

• برای عملکرد صحیح این شبکه، باید حداقل پوشش ملات در بالا و پایین مفتول‌ها رعایت شود. اگر بنا از ملات بسیار نازک (چسب بلوک با ضخامت میلی‌متری) استفاده کند، میلگرد بستر فضای کافی برای مدفون شدن و ایجاد پیوند مکانیکی نخواهد داشت. به همین دلیل استفاده از این سیستم در بلوک‌های نیازمند چسب‌های لایه نازک، محدودیت اجرایی دارد.

محدودیت در تغییر شکل پس از تولید

• شبکه‌های پیش‌ساخته بستر دارای عرض‌های استانداردی هستند که باید دقیقاً متناسب با عرض بلوک خریداری شوند. اگر در کارگاه متوجه عدم تطابق عرض شبکه با ضخامت دیوار شوید، امکان تغییر شکل هندسی یا خم کردن طولی شبکه بدون تخریب جوش‌های مقاومتی وجود ندارد و متریال عملاً بلااستفاده خواهد شد.

انواع تولید میلگرد بستر

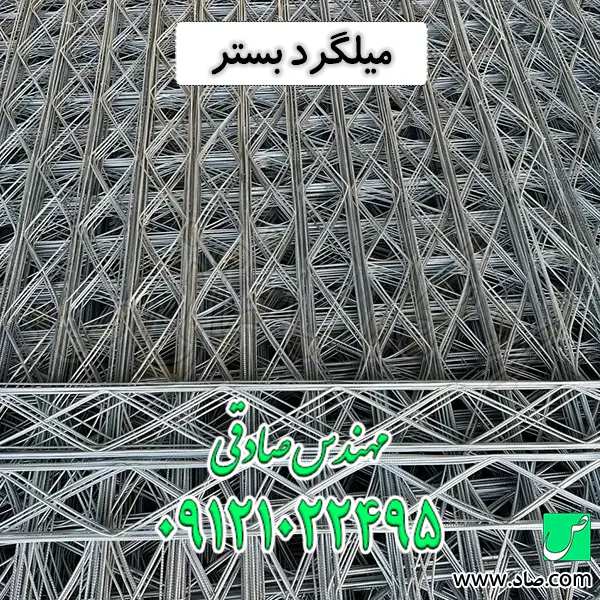

همانطور که می‌دانید، میلگرد بستر به دلیل نیاز به پوشش سراسری دیوارهای طولانی، معمولاً در قالب شاخه‌های مستقیم با طول‌های استاندارد 3 متری روانه بازار می‌گردد. اما در دنیای مهندسی عمران، تفاوت مهمی در هندسه اتصال مفتول‌های میانی وجود دارد. در بازار امروز، آرماتورهای بستر به 2 هندسه کلی «خرپایی» و «نردبانی» تولید می‌شوند که شناخت تفاوت آن‌ها برای طراحان حرفه‌ای الزامی است.

شبکه نردبانی از 2 مفتول طولی تشکیل شده که توسط مفتول‌های عرضی عمود بر آن‌ها (مانند پله‌های نردبان) به هم جوش داده شده‌اند. در مقابل، شبکه خرپایی دارای 1 مفتول عرضی پیوسته است که به صورت زیگزاگ و قطری بین 2 مفتول طولی جوش می‌خورد. ما در شرکت ساختمانی صاد، همیشه به مهندسان تاکید می‌کنیم که برای دیوارهایی که تحت تنش‌های برشی و خمشی شدیدتر هستند، شبکه‌های خرپایی رفتار صلب‌تر و یکپارچه‌تری نشان می‌دهند، هرچند که اجرای ملات‌ریزی روی شبکه‌های نردبانی برای بناها کمی راحت‌تر است. برای انتخاب صحیح، کافیست به میزان سفتی و عدم تغییر شکل شبکه در هنگام بلند کردن آن با دست دقت کنید.

یکی از چالش‌های اصلی پروژه‌ها زمانی است که طراح استفاده از مقاطع بنایی با سوراخ‌های قائم و آرماتورگذاری عمودی را الزامی می‌کند. عبور دادن میلگردهای قائم از میان شبکه‌های خرپایی به دلیل وجود مفتول‌های زیگزاگی عملاً غیرممکن است. در این موارد، ما در شرکت ساختمانی صاد به اکیداً توصیه می‌کنیم از شبکه‌های نردبانی استفاده شود تا تداخلی با آرماتورهای ریشه و قائم ایجاد نگردد و یکپارچگی دیوار حفظ شود.

راهنمای خرید میلگرد بستر

بازار پر نوسان مقاطع فولادی، همواره آبستن تله‌های قیمتی و پیشنهادهای وسوسه‌انگیز برای پیمانکاران و مدیران خرید است. اما به عنوان یک مهندس طراح، اکیداً توصیه می‌کنم که برای خرید آرماتور بستر، تنها به قیمت واحد شاخه اکتفا نکنید. این شبکه ظریف، ستون فقرات مقاومت لرزه‌ای دیوارهای شماست. یکی از رایج‌ترین تقلب‌ها در بازار غیر رسمی، استفاده از مفتول‌های بازیافتی ضعیف، جوشکاری‌های دستی نامطمئن و حذف فرآیند گالوانیزاسیون است. این محصولات تقلبی در زمان زلزله فاقد مقاومت تسلیم بوده و با پوسیدگی زودرس، باعث فروریزش ناگهانی دیوارها می‌شوند.

کیفیت پوشش روی (گالوانیزه) و قطر واقعی مفتول‌ها برای این شبکه‌ها یک خط قرمز مهندسی است. وجود جوش‌های سیاه و سوخته، قطر مفتول نازک‌تر از حد مجاز آیین‌نامه، و وجود پوسته‌پوسته شدگی زنگ‌زدگی، مستقیماً ظرفیت باربری محاسباتی را مختل می‌کند. علاوه بر این، در هنگام خرید میلگرد بستر باید به عرض شبکه نسبت به ضخامت دیوار خود دقت کنید. عرض شبکه باید به گونه‌ای باشد که پس از قرارگیری روی رج، از هر طرف فاصله پوشش ملات کافی را تا لبه خارجی دیوار تامین کند.

تطابق دقیق خواص کششی این مقطع با استاندارد‌های ملی و بین‌المللی، رکن اساسی تایید متریال است. تنش تسلیم مفتول‌های کشیده شده نباید افت معناداری نسبت به مقادیر قید شده در پیوست‌های لرزه‌ای داشته باشد. از سوی دیگر، استحکام نقاط جوش در تقاطع مفتول‌ها باید به حدی باشد که در هنگام حمل و نقل و بتن‌ریزی از هم گسیخته نشود تا سازه پیش از زلزله، انسجام خود را از دست ندهد.

ما در شرکت ساختمانی صاد، فرایند تامین و تحویل این متریال سازه‌ای را با حساسیت‌های یک طراح مهندسی گره زده‌ایم. کارشناسان ما پیش از تایید نهایی و ارسال بار به کارگاه‌های ساختمانی، گواهینامه‌های کیفیت کارخانه سازنده را از نظر مطابقت قطر واقعی، میزان ضخامت لایه روی (تست کوتینگ) و مقاومت برشی نقاط جوش به صورت موشکافانه تحلیل می‌کنند. شرکت ساختمانی صاد با این فیلترهای سخت‌گیرانه، تضمین می‌کند که متریال تحویلی، نه تنها از نظر هندسی و دوام بی‌نقص است، بلکه در زیر فشارهای ویرانگر زلزله، بالاترین سطح ظرفیت باربری را برای دیوارهای غیرسازه‌ای شما به ارمغان خواهد آورد.

چرا استفاده از میلگرد ساده معمولی به جای میلگرد بستر اکیداً ممنوع است؟

بیایید تعارف را کنار بگذاریم. در اجرای دیوارهای ایمن، آیین‌نامه طراح را موظف می‌کند از شبکه‌ای استفاده کند که همپوشانی و درگیری حداکثری با ملات داشته باشد. میلگردهای ساده یا آجدار معمولی به دلیل قطر بالا، به هیچ وجه در ضخامت استاندارد درز ملات جا نمی‌گیرند و باعث افزایش غیرمجاز ضخامت بندکشی و برهم خوردن تراز رج‌ها می‌شوند. همچنین قرار دادن 2 شاخه میلگرد معمولی بدون اتصال عرضی (جوشکاری شبکه‌ای)، هیچ‌گونه انسجام یکپارچه‌ای در برابر نیروهای برشی ایجاد نمی‌کند و میلگردها به راحتی از درون ملات بیرون کشیده می‌شوند. مهم‌تر از همه، میلگردهای معمولی فاقد پوشش گالوانیزه هستند؛ این مقاطع فولادی در تماس با رطوبت ملات سریعاً اکسید شده و با افزایش حجم ناشی از زنگ‌زدگی، باعث متلاشی شدن ملات و فروپاشی دیوار از درون می‌شوند. به همین دلیل، هیچ ناظر متعهدی اجازه جایگزینی این محصول تخصصی با میلگردهای ضایعاتی یا معمولی را نمی‌دهد.

تجربه کارگاهی و اجرایی استفاده از میلگرد بستر

من مهندس صادقی هستم و تجربه من نشان می‌دهد که تئوری‌های دانشگاهی تا زمانی که چکمه نپوشید و وارد گل و لای کارگاه نشوید، معنای واقعی پیدا نمی‌کنند. برخلاف نقشه‌های اتوکد که همه چیز را خطوطی تمیز و ایده‌آل نشان می‌دهند، در واقعیت کارگاه پر از اشتباهات عجیب و غریب پیمانکاران در مهار دیوارهاست.

چند سال پیش در یک پروژه سنگین برج‌سازی مشغول نظارت بودم. روز اجرای دیوارهای پیرامونی، متوجه شدم که اکیپ دیوارچین برای مسلح کردن رج‌های بلوک سفالی، از مفتول‌های سیاه حرارتی (آرماتوربندی) به هم تابیده شده به عنوان جایگزین شبکه بستر استفاده کرده است، صرفاً به این بهانه که هزینه خرید شبکه گالوانیزه کارخانه‌ای حذف شود. دستور توقف کار را صادر کردم و از پیمانکار خواستم به دیواری که هفته گذشته با همین روش غیر اصولی چیده شده بود نگاه کند. نتیجه؟

پس از چند روز بارندگی و نفوذ رطوبت به بندکشی‌ها، رگه‌های زرد رنگ زنگ‌زدگی از لای درزهای ملات بیرون زده بود! مفتول‌های سیاه در محیط مرطوب ملات سریعاً اکسید شده و با تورم خود، باعث ایجاد ترک‌های مویی ممتد در سرتاسر رج‌ها شده بودند. اگر این دیوار با نازک‌کاری پوشانده می‌شد، در اولین تندباد شدید یا تکان زلزله، کل پانل آجری به دلیل از هم گسیختگی درز ملات به صورت یکپارچه به خیابان سقوط می‌کرد. مجبور شدیم تمامی دیوارهای اجرا شده را تخریب کرده و با استفاده از شبکه‌های استاندارد و گالوانیزه مجدداً اجرا کنیم. این هزینه سنگین و تاخیر زمانی، تاوان نادیده گرفتن یک اصل ساده مهندسی بود: مقطع مدفون در درز بنایی هرگز نباید بدون پوشش ضدزنگ و هندسه شبکه‌ای باشد. ما در شرکت ساختمانی صاد، پیش از فروش هر قطعه مهار لرزه‌ای، مشاوره فنی دقیق ارائه می‌دهیم تا از بروز چنین فجایع دردناکی در پروژه‌های شما جلوگیری کنیم.
